Producttype	Gaskookplaat
Merk	Atag
Model	HG4011KA20BE
Afmetingen (B x D x H)	580 x 510 x 67 mm
Uitsnijafmetingen	560 x 490 mm
Elektrische voeding	230 V ~ 50 Hz, 0,6 VA (elektrische ontsteking)
Gasaansluiting	G 3/8" (ISO 7/1-RC 3/8)
Aantal branders	4
Soorten branders	2 snelle branders, 1 semi-snelle brander, 1 hulpbrander
Aanbevolen pannendiameters	Snelle brander: min. 24 cm - Semi-snelle brander: min. 20 cm - Hulpbrander: min. 14 cm
Ontsteking	Elektrisch geïntegreerd in de knoppen
Materiaal kookplaat	RVS of email
Pannendragers	Geëmailleerd
Reiniging	Water en afwasmiddel, zacht schuurmiddel voor hardnekkige vlekken, speciaal RVS-middel
Veiligheid	Elektrische ontsteking, automatische uitschakeling niet vermeld, gas en elektriciteit uitschakelen voor reiniging
Installatie	Door erkende gasttechnicus, inbouw in werkblad

Veelgestelde vragen - HG4011KA20BE Atag

Hoe steek ik een brander aan op de Atag HG4011KA20BE gaskookplaat?

Om een brander aan te steken, druk op de bijbehorende bedieningsknop en draai deze naar links totdat er vonken verschijnen. De brander ontsteekt. Stel de vlam in van hoog naar laag.

Welke pannendiameters worden aanbevolen?

De aanbevolen diameters zijn: snelle brander minimaal 24 cm, semi-snelle brander minimaal 20 cm, hulpbrander minimaal 14 cm.

Hoe reinig ik de kookplaat?

Reinig dagelijks met water en afwasmiddel. Voor hardnekkige vlekken op email, gebruik een vloeibaar schuurmiddel of synthetische spons. Voor RVS, gebruik een speciaal reinigingsmiddel en respecteer de structuur om glanzende plekken te voorkomen.

Kan ik een flexibele slang gebruiken voor de gasaansluiting?

Ja, een metalen veiligheidsslang is toegestaan, maar mag niet worden doorgesneden of in contact komen met bewegende delen. Een vaste aansluiting met een bereikbare kraan wordt aanbevolen.

Wat te doen als een brander niet ontsteekt?

Controleer eerst de juiste positie van de branderdeksel. Als de brander na meerdere pogingen niet ontsteekt, zorg dan dat de elektrische ontsteking werkt (230V). Als het probleem aanhoudt, neem contact op met een technicus.

Welk type gas gebruiken?

Het type gas en de druk staan vermeld op het typeplaatje van het apparaat. Controleer voor installatie of het beschikbare gas overeenkomt. Voor een conversie, schakel een erkende technicus in.

Hoe onderhoud ik de branderdeksels?

Controleer regelmatig de positie van de deksels op de houders. Een verkeerde plaatsing kan een defecte ontsteking of onvolledige verbranding veroorzaken. Dompel nooit hete deksels in koud water.

Kan ik de kookplaat boven een oven installeren?

Ja, inbouw gecombineerd met een inbouwoven is mogelijk. Volg de specifieke installatie-instructies van de oven. Zorg voor voldoende ventilatie en dat er geen brandbare voorwerpen onder de plaat zijn.

Hoe bespaar ik energie met deze kookplaat?

Gebruik een deksel op de pannen: dit bespaart tot 50% energie. Kies schone pannen die passen bij de grootte van de brander.

Is het apparaat gegarandeerd tegen afschilfering van het email?

Het email van de pannendragers kan na verloop van tijd verbranden door de intense hitte. Dit valt niet onder de garantie omdat het normale slijtage is.

GEBRUIKSAANWIJZING HG4011KA20BE Atag

nederlands blz. NL BE

english page 8 - CB IE

francais page 16 BE FR CH LU

HG40..K/HG40..G
In combinatie met inbouwoven Met bedieningspaneel

HG60.K/HG60.G

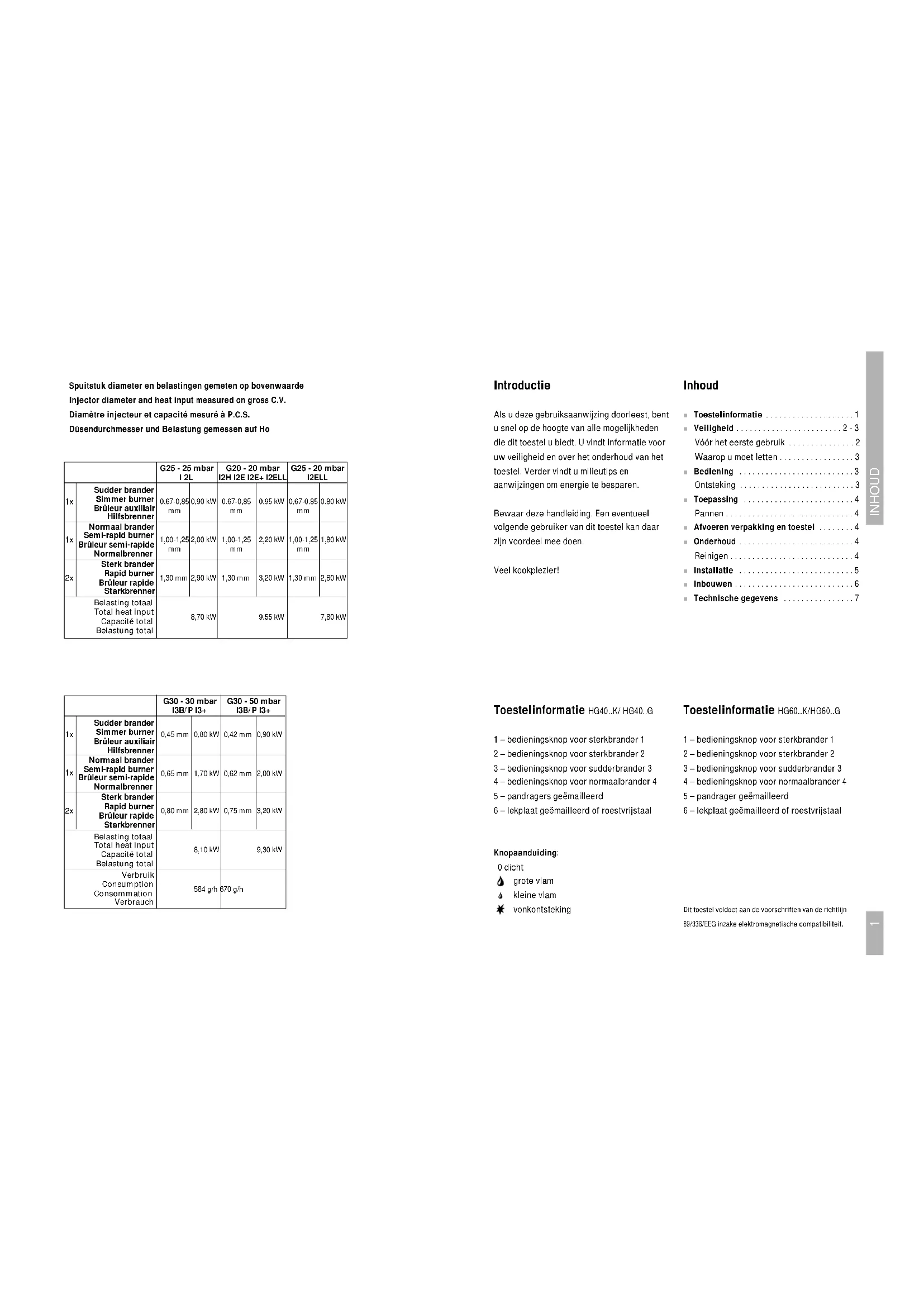

Spuitstuk diameter en belastingen gemeten op bovenwaarde

Als u deze gebruiksaanwijing doorleest, bent u snel op de hoogte van alle mogelijkheden die dit toestel u bieldt. U vindt informatie voor uw voiligheid en over het onderhoud van het toestel. Verder vindt u milieutips en aanwijzingen om energie te besparen.

Bewaar deze handleiding. Een eventuele volgende gebruiker van dit toestel kan waar zichoordeel mee doen.

Veekookplezier!

Inhoud

Toestelinformatie 1
Veiligheid 2-3
Voor het eerste gebruik 2
Waarop u moet letten 3
Bediening 3
Ontsteking 3
Toepassing 4
Pannen 4
Afoeren verpakking en toestel 4
Onderhoud 4

Reinigen 4

Installatie 5
Inbouwen 6
Technische gegevens 7

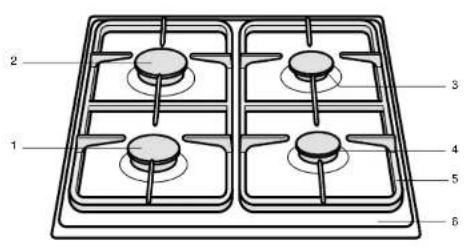

Toestelinformatie HG40.K/HG40.G

1-bedieningsknop voor sterkbrander 1
2-bedieningsknop voor sterkbrander 2
3-bedieningsknop voor sudderbrander 3
4-bedieningsknop voor normaalbrander 4
5 - pandragers geemailleerd
6-lekplaat geemailleerd of roestvrijstaal

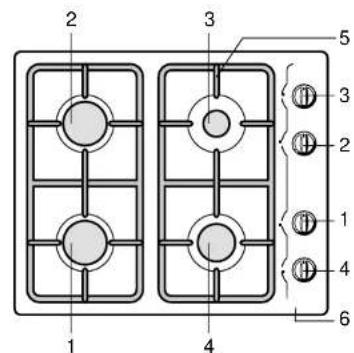

Toestelinformatie HG60.K/HG60.G

1 - bedieningsknop voor sterkbrander 1
2-bedieningsknop voor sterkbrander 2
3 - bedieningsknop voor sudderbrander 3
4-bedieningsknop voor normaalbrander 4
5 - pandrager geemailleerd
6-lekplaat geemailleerd of roestvrijstaal

Knopaanduiding:

0 dicht
grote vlam
kleine vlam
wonkontsteking

Dit toestel voldoet aan de voorschriften van derichtlijn

89/336/EEG inzake elektron magnetische compatibiliteit.

Voor het eerste gebruik

Dit toestel mag alleen door een erkend gastechnisch installeur aangesloten worden.
Gebruik het toostel alleen indien het op de juiste wijze is ingebouwd. Bij een verkeerd geinstalleerd toestel verwalt bij schade de aanspraak op garantie.
Bij reparatie of schoonmaakbeurten moet het toostel afgeslooten worden van stroom en gas. Neem de stekker uit de contactdoos of draai de schakelaar in de meterkast op nul (gaskookplaten met vorkontsteking). Draai de gaskraan in de toevoerleiding zich.
Dit kooktoestel is ontworpen voor huishoudelijk gebruik. Gebruik het alleen voor het bereiden van gerechten.
Bijkcken en braden wordt de kookplaat heet. Let op als er kinderen in de buurt zich.
Vet en olie bij oververhitting ontvlambaar. Blij in de buurtijdens het bereiden van gerechten.
Gebruik het toestel Niet voor het verwarmen van de keuken. Er ontstaan een vochtige atmosefer.
Bij het gebruik van gas-kookapparatuur ontstaat warmte en vocht in de ruimte waar het toestel is geplaatst. Let op dat de ruimte voldoende isGeVentileerd: houd natuurlijke ventilatie-opingen open. Bij langdurig gebruik van de kookplaat kan extra

ventilatieoodzakelijk,zijn,bijvoorbeeldeen openraam.
De branders mogen nicht zonder pannen worden gebrukt. Nooit aluminium of kunststoff bakjes direct op een brander leggen.
Wees voorzigt met snoeren van elektrische apparaten, zoals van een mixer. Deze mogen Niet verecht komen op hete branders.
De onderkant van de inbouwkookplaat wordt heet. Let erop, dat u geen brandbare of kunststof voorwerpen in de eventuele onder het toestel aanwezige lade legt.
Controleer voor het installereren van het toestel of de gassoort en gasdruk van de gasbron overeenkomt met het typeplaatje.

Waar u op moet letten

Direct schoonmaken

=Overgekoote voedelsresten direct verwijderen, met name van rode kool. appelmoes en rabarber. Wanner ze lang op email of roestvrijstaal inwerken kan dit tot verkleuring leiden.

Inbranden email

De pandrager worden door de koekbrander een sterk verhitt, waardoor na verloop van een het email op de dragerpunt kan inbranden. Dit is Niet te voorkomen en valt dan ook Niet onder de garantie.

Branderdoppen

• Controller regelmatig of de branderdoppen juist op de branderkelken liggen; onjuiste positierung kan slechte ontsteking, ontunstige verbranding of beschadiging van de doppen tot gevolg hebben.

Ontsteking

HG40..G/HG60..G

De bedieningsknop van de betreffende
kookbrander ingedrukt linksom draaien en met
een lucifer de brander ontsteken. De vlam is
traploos in te stellen, van groot maarklein.

HG40..K

Druk de knop van de brander in, draai hem linksom tot stand er springen dan vonden over op de brander, die nu vanzelf ontstegt. Mocht de brander na herhaalde pogingen niet ontsteken, controller en dan of de branderdop good op z'n plaats ligt.

HG60..K

Draai de bedieningsknop waar de gewenste positieussen vol-open en dekleinstand.Druk de bedieningsknop in.De brander ontsteekt.

Pannen

De aanbevolen panbodem diameters zijn:
sterkBrender . minimaal 24 cm.
normaalbrander . minimaal 20 cm.
sudderbrander . minimaal 14 cm.

Fout:
Er ontsnapt veel
warmte langs de pan.

Goed: De warmte worden gelijkmatig over de panbodem verdeld.

Tip

Kook met een deksel op de pan en u bespaart
tot 50% energia.
Schone pannen nemen beter warmte op.

Afvoeren verpakking en toestel

De verpakking van het toestel is recyclebaar. Gebruikt zijn:

-karton;
-poly-ethylenfolie (PE);
- CFK-vrij polystyrene (PS-hard schuim).

Deze materialen op verantwoorde wijze en conform de overheidsbepalingen afvoeren.

De overheid kan u ook informatatie verschaffen over het op verantwoorde wijze afvoeren van afgedankte huishoudelijk appearten.

Reinigen

Reinig het toestel dagelijks met een sopje van afwasmiddel of allesreiniger. Gebruik Niet te veel vocht, waar dat dit de brander of ventilatieopeningen binnen kan dringen.
Hardnekkige vlekken op email verwijderen met een vloeibaar schuurmiddel of kunststoff schuursporsjes. Gebruik nooit schuurpoeders, agressieve reinigings-middelen en groene schuursporsjes.
Hardnekkige vlekken op roestvrijstaal verwijderen met een spezial roestvrijstaal reinigingsmiddel. Poets alotij met de structuur van het roestvrijstaal mee. Hiermee voorkomt u het ontstaan van glansplekken. Als vlekken zich Niet laten verwijderen de kookplaat schoonmakers met HG oven & grillreiner. Behandel allijd de gehele lekbak om 'kleur'verschil te voorkomen. Steeds nabwehandolen met een glans-/ onderhoudsmiddel voor roestvrijstaal.
Schuursporsjes bevatten schuirmiddelen die krassen veroorzaken op roestvrijstaal. Het roestvrijstaal is voorzien van een structuur. Bij schuren of polijsten ontstaan (glanzende) vlekken in het oppervlak. Deze schades vallen Niet onder de garantie.

Let op:

Hete brandendorpen nooit onderdompen in koud water. Door de sterke afkoeling kan het email beschadigd raken.

Installatie

Algemeen

Dit toestel mag alleen door een erkend gastechnisch installmenta aangesloten worden.

Let op:

Dit toestel worden Niet aangesloten op een rookgas-afoerkanaal. Zorg dus voor voldoende ventilatie.

Elektrische aansluiting (alleen voor toestellen met vonkontsteking) 230V - 50Hz

• De elektrische aansluiting要去 voldoen aan de nationale en lokale voerschriften. Voor Nederland is dit onder andere NEN 1010.
• Stopcontact en stekker要去en te allen lijde bereikbaar blijven.
  Wilt u een vaste aansluiting maken, zorg er dan voor dat er een omnipolaire schakelaar met een contactafstand van minimaal 3 mm in de toevoerleiding worden aangebracht.

Gasaansluiting RC 3/8" (ISO 7/1-RC 3/8)

De gasaansluiting moet voldoen aan de nationale en lokale voerschriften. Voor Nederland zich dit onder andere de GAVOvoerschriften (NEN 1078). Deze bepalen onder andere dat:

-uitsluitend goedgekeurde materialen gebruikt mogen worden;
-性和 -acter een inbouwoven en onder de kookplaat slechts een volledig metalen slang gelebruikt mag worden.

Let op:

De gassoort en het land waaroor het toestel is ingericht staan vermeld op het gevegensplaatje.
Wij adviseren de kookplaat aan te sluiten met een vaste leiding. Aansluiting door middel van een speciaal waaroor bestemdeeiligheidsslang is ook toegestaan. In alleGeVallen moet er voor het toestel een aansluitkraan geplaatst worden op een makkelijk bereikbare plaats, bijvoorbeeld in het naastgelegen koukenkastje.

Let op:

Een metalen veiligheidsslang mag nicht worden geknikt en Niet in aanraking komen met bewegende delen van het keukenmeubel.
Alvorens het toestel in gebruik te nemen de aansluitingen met zeepsop controleren op gadischthid.

Inbouwen

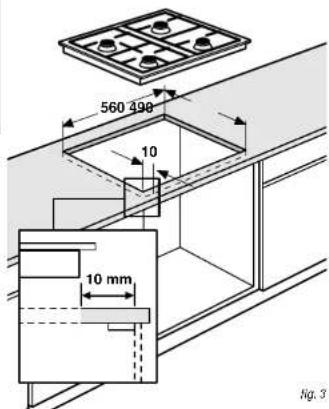

1. Maak de uitsparing in het aanrechtblad. Zorg envooor dat u voldoende ruimte vrij maar aan de zij- en城县kant.

Fig. 3

Let op:

Deafstandtussen de corpus van de kast (voorzijde kast zonder deur) en de voorzijde van de uitzaagmaat is 10mm
2. Maak een uitsparing in de zichwand van de keukenkast voor het doorvoeren van de gasleiding.
3. Laat de koekplaat in de uitsparing zakken.
4. Zet de kookplaat vast.

6g.4

1. Maak de gasaansluiting. Controller de aansluitingen met zoepssp op gasdichthid (zie "gasaansluiting").
2. Maak de elektrische aansluiting (zie "elektrische aansluiting").
3. Controller de werking van het toestel.

Het inbouwen in combinatie met een inbouwoven staat beschroven in het installationvoorschrift van de oven.

Pas op:

De onderkant van de inbouwkookplaat wordl heel. Let erop, dat u geen brandbare of kunststof voorwerpen in de eventueel onder het toestel aanwezigte lade legt!

Technische gegevens (zie ook label op omslag)

Kookplaattype	HG40..G			HG40.K
Elektrisch:
3-aderig aansluitsnoor	#
Aansluiting AC 230 V - 50 Hz - 0,6 VA	#	#
Vonkonsteking geintegreerd in knuppen	#		#
Gas:
Aansluiting G3/8"	#	#
Afmeting toestel:
580x67x510 bhexd in mm	#
580x45x510 bhexd in mm	#
Afmeting nls:
560x490 bxd in mm	#	#
