BEDIENUNGSANLEITUNG RM850x CORSAIR

Produktspezifikationen

RM1000x. 35

RM850x.37

RM750x 39

RM650x. 41

RM550x. 43

Installation. 45

Garantle. 47

Sicherhelts- und

behördliche

Zulassungen. 48

RMx SERIES

Vielen Dank, dass Sie sich für das CORSAIR RMx Series High Performance ATX-Netzteils entschieden haben.

CORSAIR RMx Series Netzgeräte für Enthusiasten sind für optimalen gewähsmarchen Betrieb mit einem speziellen Lüfterdesign und dem Zero-RPM-Luftfermodus ausgestattet. Die 80 PLUS Gold-Zertifizierung des Wirkungsgrades bedeutet einen kostensparenen Betrieb. Die schwarzen Kabel sind vollständig modular und erfolglichen einen schaffen, ordentlichen Systembau. Die 100% japanischen 105-Grad-Kondensatoren sind eine großartige Wahl für Hochleistungs-PCs, bei denen Zuverlösigkeit unerlösslich ist.

Sicherheit und Schutz

- Überspannungsschutz (OVP)

Für die 12V-, 5V- und 3,3V-DC-Ausgänge ist Überspannungsschutz erforderlich, um den ATX-Spezifikationen zu entsprechenden. Wenn der DC-Ausgang einen vom Hersteller des Netzteils festgelegten Pegel überschiedt, schalter der OVP das Netzeil aus. Die zur Einhaltung erforderlichen Mindestspannungspiegel sind 13,4 V für die +12V-Schiene(n), 5,74 V für die +5V-Schiene und 3,76 V für die 3,3V-Schiene.

- Uberstromschutz (OCP)

Die RMx Series verfügt auf den 3,3 V, 5 V und 12 V Schieren über OCP. Der OCP stellt sich, dass der Ausgang der DC-Spannungsschienen innerhalb richer Betriebsgrenzen bleibt.

- Übertemperaturschutz (OTP)

OTP stellt sich, dass sich das Netzteil abschaltet, wenn die Innentemperatur einen festgelegten Wert überschreitet. Für gewöhnlich geschiett dies bei interner Stromüberlastung oder bei einem Lüfterausfall.

- Kurzschlusssschutz (SCP)

Ein Kurzschluss liegt vor, wenn die Ausgangsimpedanz unter O,1 Ohm liegt. Der SCP garantiert u. a., dass sich das Netzteil abschelt, wenn die 3,3V-, 5V- und 12V-Schienen an einer anderen Schiene einen Kurzschluss oder einen Masschuss auslösen. Er schützt darüber hinaus das Gerät und die Komponenten Ihres PCs im Falle eines Kurzschlusses.

3334

RMx SERIES

RM1000x

Abmessungen: 150mm (B) × 86mm (H) × 180mm (L)

Lieferumfang

CORSAIR RMx Series Netzteil
AC-Stromkabel
Modularer DC-Kabelsatz
Beutel fur den modularen DC-Kabelsalz

Kabelbinder
CORSAIR Case Badge (Aufklober)
Benutzerhandbouch

CORSAIR RM1000x Leistungstabelle

Hochstobetrag	Kostenausgangsbetrag
	150W
3A	15W

Gesamtlistung:1000W

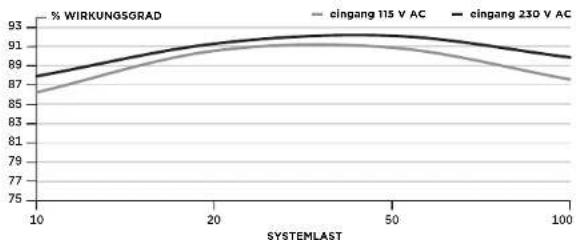

Wirkungsgrad des CORSAIR RM1000x Netzeils

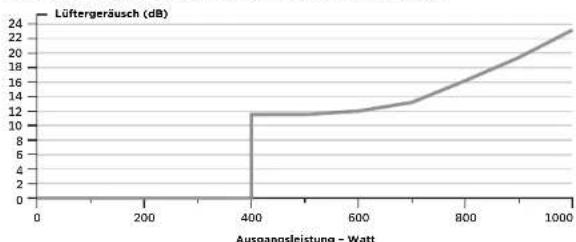

Lüftergeräuschkurve des CORSAIR RM1000x Netzeils

3536

RMx SERIES

CORSAIR RM1000x DC-Kabelliste

Anzahl	Beschreibung		Gesamtlänge
1	ATX, 24 Pins (20+4)	Anschüsse pro Kabel	610mm(±10mm)
		1
		Anschüsse insgesamt
		1
2	EPS/ATX12V, 8 Pins (4+4)	Anschüsse pro Kabel	650mm(±10mm)
		1
		Anschüsse insgesamt
		2
4	PCIe, 8 Pins (6+2)	Anschüsse pro Kabel	750mm(±10mm)
		2
		Anschüsse insgesamt
		8
1	SATA (3 SATA)	Anschüsse pro Kabel	750mm(±10mm)
		3
		Anschüsse insgesamt
		3
2	SATA (4 SATA)	Anschüsse pro Kabel	850mm(±10mm)
		4
		Anschüsse insgesamt
		8
3	Peripheralkabel (4 Plins)	Anschüsse pro Kabel	750mm(±10mm)
		4
		Anschüsse insgesamt
		12
1	Floppy-Adapter (4 Pins)	Anschüsse pro Kabel	101mm(±5mm)
		1
		Anschüsse insgesamt
		1

RMx SERIES

RM850x

Abmessungen: 150mm B × 86mm H × 160mm L

Lieferumfang

CORSAIR RMx Series Netzteil
AC-Stromkabel
Modularer DC-Kabelsatz
Beutel fur den modularen DC-Kabelsalz

Kabelbinder
CORSAIR Case Badge (Aufklober)
Benutzerhandbouch

CORSAIR RM850x Leistungstabelle

Hochschulung

Maximak Ausgelausstung

Model	RPS010	+3.3V	25A	150W
Tellern.	75-003445	+5V	25A
AC-Eingangsenenneistung	100-240V	+12V	70.8A	850W
Eingangsstrom	12A-6A	-12V	0.8A	8.6W
Frequenz	47-63Hz	+5Vsb	3A	15W

Gesamtlstung:850W

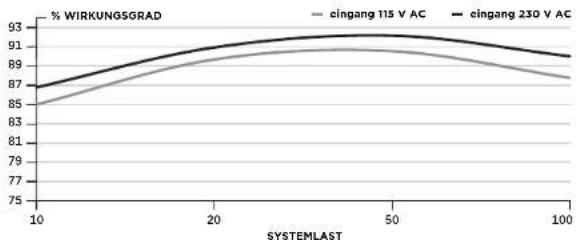

Wirkungsgrad des CORSAIR RM850x Netzeiils

Lüftergeräuschkurve des CORSAIR RM850x Netzeils

3738

RMx SERIES

CORSAIR RM850x DC-Kabeliste

Anzahl	Beschreibung		Gesamtlänge
1	ATX, 24 Pins (20+4)	Anschließse pro Kabel	610mm(±10mm)
		1
		Anschließse insgesamt
		1
2	EPS/ATX12V, 8 Pins (4+4)	Anschließse pro Kabel	650mm(±10mm)
		1
		Anschließse insgesamt
		2
3	PCIe, 8 Pins (6+2)	Anschließse pro Kabel	750mm(±10mm)
		2
		Anschließse insgesamt
		6
2	SATA (3 SATA)	Anschließse pro Kabel	750mm(±10mm)
		3
		Anschließse insgesamt
		6
1	SATA (4 SATA)	Anschließse pro Kabel	850mm(±10mm)
		4
		Anschließse insgesamt
		4
2	Peripheralkabel (4 Pins)	Anschließse pro Kabel	750mm(±10mm)
		4
		Anschließse insgesamt
		8
1	Floppy-Adapter (4 Pins)	Anschließse pro Kabel	101mm(±5mm)
		1
		Anschließse insgesamt
		1

RMx SERIES

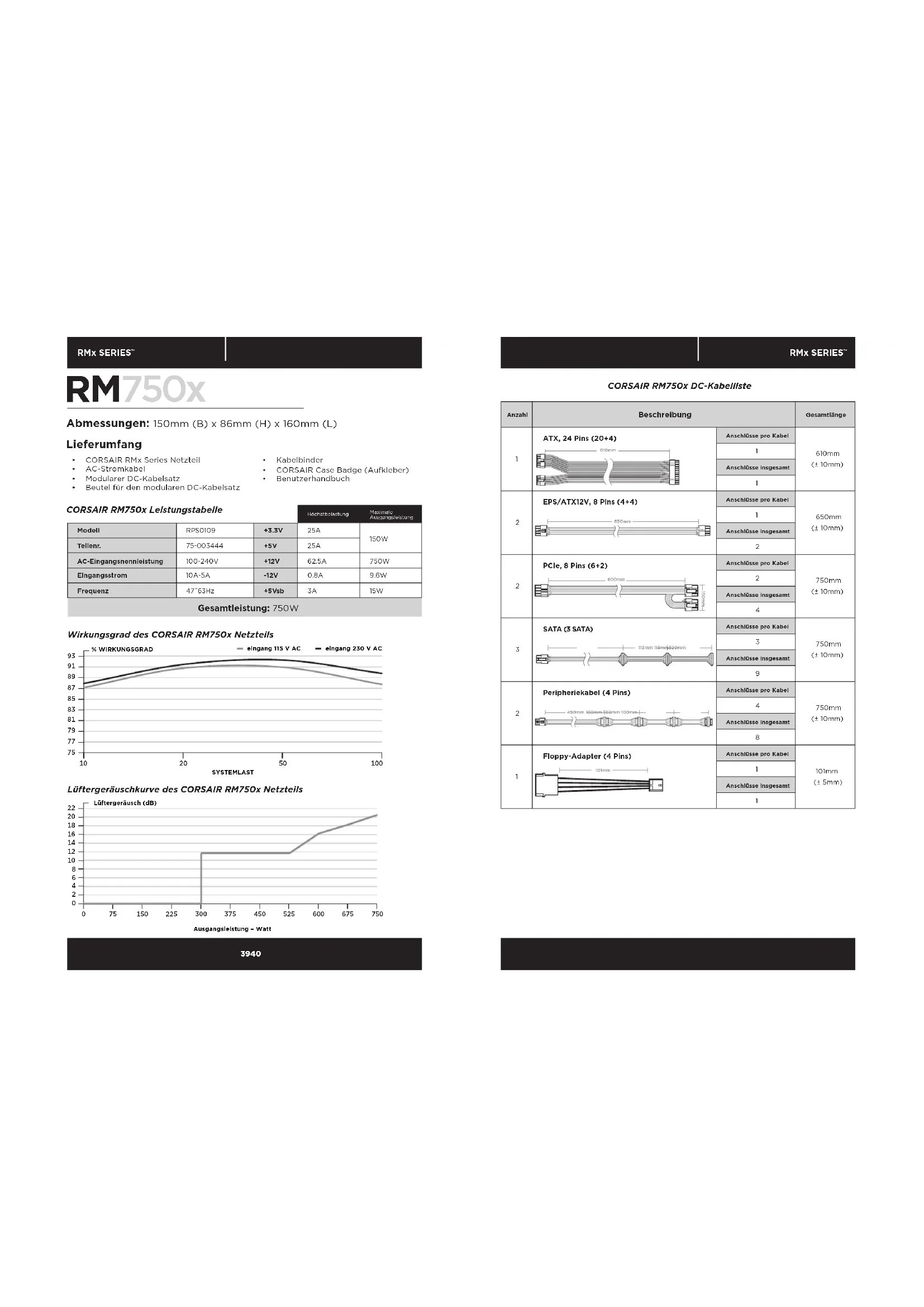

RM750x

Abmessungen: 150mm (B) × 86mm (H) × 160mm (L)

Lieferumfang

CORSAIR RMx Series Netzteil
AC-Stromkabel
Modularer DC-Kabelsatz
Beutel fur den modularen DC-Kabelsalz

Kabelbinder
CORSAIR Case Badge (Aufklober)
Benutzerhandbouch

CORSAIR RM750x Leistungstabelle

Hochsbcdlustig

Sonstige Ausgelaufstig

Model	RPS0109	+3.3V	25A	150W
Tellenr.	75-003444	+5V	25A
AC-Eingangsenenneistung	100-240V	+12V	62.5A	750W
Eingangsstrom	10A-5A	-12V	0.8A	8.6W
Frequenz	47-63Hz	+5Vsb	3A	15W

Gesamtlistung:750W

Wirkungsgrad des CORSAIR RM750x Netzeils

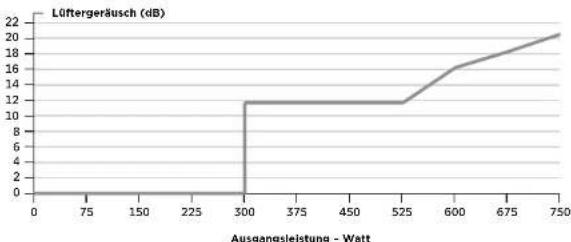

Lüftergeräuschkurve des CORSAIR RM750x Netzeits

3940

RMx SERIES

CORSAIR RM750x DC-Kabelliste

Anzahl	Beschreibung		Gesamtänge
1	ATX, 24 Pins (20+4)	Anschlüsse pro Kabel	610mm(±10mm)
		1
		Anschlüsse Insgesamt
		1
2	EPS/ATX12V, 8 Pins (4+4)	Anschlüsse pro Kabel	650mm(±10mm)
		1
		Anschlüsse Insgesamt
		2
2	PCIe, 8 Pins (6+2)	Anschlüsse pro Kabel	750mm(±10mm)
		2
		Anschlüsse Insgesamt
		4
3	SATA (3 SATA)	Anschlüsse pro Kabel	750mm(±10mm)
		3
		Anschlüsse Insgesamt
		8
2	Peripheralkabel (4 Pins)	Anschlüsse pro Kabel	750mm(±10mm)
		4
		Anschlüsse Insgesamt
		8
1	Floppy-Adapter (4 Pins)	Anschlüsse pro Kabel	101mm(±5mm)
		1
		Anschlüsse Insgesamt
		1

RMx SERIES

RM650x

Abmessungen: 150mm B × 86mm H × 160mm L

Lieferumfang

CORSAIR RMx Series Netzteil
AC-Stromkabel
Modularer DC-Kabelsatz
Beutel fur den modularen DC-Kabelsalz

Kabelbinder
CORSAIR Case Badge (Aufklober)
Benutzerhandbouch

CORSAIR RM650x Leistungstabelle

Hochschulung

Maximak Ausgelausstung

Model	RPS0108	+3.3V	25A	130W
Tellern.	75-003443	+5V	25A
AC-Eingangsenenneistung	100-240V	+12V	54A	648W
Eingangsstrom	10A-5A	-12V	0.8A	9.6W
Frequenz	47-63Hz	+5Vsb	3A	15W

Gesamtlstung:650W

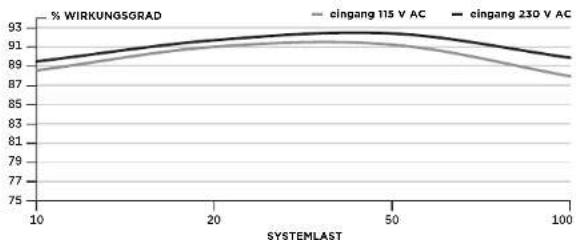

Wirkungsgrad des CORSAIR RM650x Netzeils

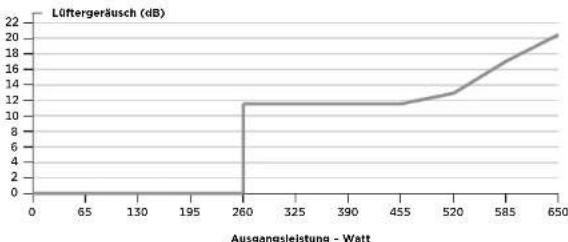

Lüftergeräuschkurve des CORSAIR RM650x Netzeileis

4142

RMx SERIES

CORSAIR RM650x DC-Kabeliste

Anzahl	Beschreibung		Gesamtlänge
1	ATX, 24 Pins (20+4)	Anschließse pro Kabel	610mm(±10mm)
		1
		Anschließlich Insgesamt
		1
1	EPS/ATX12V, 8 Pins (4+4)	Anschließse pro Kabel	650mm(±10mm)
		1
		Anschließlich Insgesamt
		1
2	PCIe, 8 Pins (6+2)	Anschließse pro Kabel	750mm(±10mm)
		2
		Anschließlich Insgesamt
		4
3	SATA (3 SATA)	Anschließse pro Kabel	750mm(±10mm)
		3
		Anschließlich Insgesamt
		8
1	Peripheralkabel (4 Pins)	Anschließse pro Kabel	750mm(±10mm)
		4
		Anschließlich Insgesamt
		4
1	Floppy-Adapter (4 Pins)	Anschließse pro Kabel	101mm(±5mm)
		1
		Anschließlich Insgesamt
		1

RMx SERIES

RM550x

Abmessungen: 150mm B × 86mm H × 160mm L

Lieferumfang

CORSAIR RMx Series Netzteil
AC-Stromkabel
Modularer DC-Kabelsatz
Beutel fur den modularen DC-Kabelsalz

Kabelbinder
CORSAIR Case Badge (Aufklober)
Benutzerhandbuch

CORSAIR RM550x Leistungstabelle

Hochschulung

Maximak Ausgelausstung

Model	RPS0107	+3.3V	25A	130W
Tellern.	75-003442	+5V	25A
AC-Eingangsennnleistung	100-240V	+12V	45.8A	550W
Eingangsstrom	10A-5A	-12V	0.8A	8.6W
Frequenz	47°63Hz	+5Vab	3A	15W

Gesamtlstung:550W

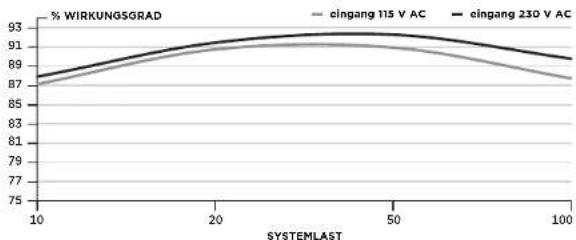

Wirkungsgrad des CORSAIR RM550x Netzeils

Lüftergeräuschkurve des CORSAIR RM550x Netzeils

4344

RMx SERIES

CORSAIR RM550x DC-Kabelliste

Anzahl	Beschreibung		Gesamtlänge
1	ATX, 24 Pins (20+4)	Anschließse pro Kabel	610mm(±10mm)
		1
		Anschließse insgesamt
		1
1	EPS/ATX12V, 8 Pins (4+4)	Anschließse pro Kabel	650mm(±10mm)
		1
		Anschließse insgesamt
		1
1	PCIe, 8 Pins (6+2)	Anschließse pro Kabel	750mm(±10mm)
		2
		Anschließse insgesamt
		2
2	SATA (3 SATA)	Anschließse pro Kabel	750mm(±10mm)
		3
		Anschließse insgesamt
		6
1	Peripheralkabel (4 Pins)	Anschließse pro Kabel	750mm(±10mm)
		4
		Anschließse insgesamt
		4
1	Floppy-Adapter (4 Pins)	Anschließse pro Kabel	101mm(±5mm)
		1
		Anschließse insgesamt
		1

RMx SERIES

Installation Ihres NEUEN RMx Series Netzteils

Schritt A: Entfernen des alten Netzteils

Wenn Sie ein neues System bauen, machen Sie mit Schritt B weiter.

1. Trennen Sie das AC-Stromkabel von der Steckdose oder der USV und vom handeniten Netzeil.
2. Trennen Sie alle Stromkabel von ihrer Videokarte, vom Motherboard und von allen anderen Peripheriekomponenten.
3. Deinstallieren Sie Ihr vorhandenes Netzteil laut Anleitung Ihres Gehäuses.
4. Fahren Sie mit Schritt B fort.

Schritt B: Installation des CORSAIR RMx Series Netzteils

1. Stellen Sie sich, dass das AC-Stromkabel des Netzteils nicht angeschlossen ist.
2. Installieren Sie das Netzezeit mit den im Lieferumfang enthaltenen Schrauben laut Gebrauchsanweisung Ihres Gehäuses.
3. Das 24-polige Hauptstromkabel hat einen abnehmbaren 4-Pin-Mechanismus, um sowohl einen 24-poligon als auch einen 20-poligen Sockel im Motherboard zu unterstützen.

A. Wenn Ihr Motherboard über einen 24-polige Sockel verfügbar, können Sie das 24-polige Hauptstromkabel vom Netzeil direkt mit dem Motherboard verbinden.
B. Wenn Ihr Motherboard über einen 20-poligen Socketl verfügt, müssen Sie das 4-polige-Kabel vom 24-poligen Steckverbinder abnehmer und das somit entwickelte 20-polige Kabel ohne den 4-poligen Steckverbinder im Motherboard einstecken.

1. Verbinden Sie das 8-polige +12V -Kabel (EPS12V) mit dem Motherboard.

A. Wenn Ihr Motherboard über einen 8-poligen +12V -Sockel verfügt, können Sie das 8-polige Kabel direkt an Ihr Motherboard anschließe.
B. Wenn ihr Motherboard über einen 4-poligen Sockel verfügt, entfernen Sie die 4-polige Einheit vom 8-poligen Kabel und verbinden Sie diesen 4-polige Kabel direkt mit dem Motherboard.

4546

RMx SERIES

ACHTUNG: Dio abnohmbare 4-polige Einheit dos 24-poligon Hauptstockverbinders Ist kein P4- oder +12V-Stockverbinder. Sie konen ernsthafte Schäden vorursachten, wenn Sie arenstelle eines P4- oder +12V-Stockverbinders verwonden.

1. Schlieben Sie die Kabel der Peripheriekomponenten, die PCI-Express und SATA-Kabel an.

A. Verbinden Sie die Kabel der Peripleiorkomponenten mit den Stromanschüssen ihrer Festplatte und CD-ROM/DVD-ROM.
B. Verbinden Sie die SATA-Kabel mit den Stromanschlüssen ihrer SATA SSD oder Festplatte.
C. Schlieben Sie gegebenenfalls die PCI-Express-Kabel an die Stromanschlüsse Ihrer PCI-Express-Videokarte an.
D. Die Kabel der Peripheriekomponenten können Sie an alle Komponenten anschließen, die einen klinen 4-poligen Steckverbinder erfordern.
E. Stellen Sie sicher, dass alle Kabel fest verbunden sind. Heben Sie sich nicht verwendete modulare Kabel für den Einbau zukünftiger Komponenten auf.

1. Schlieben Sie das AC-Stromkabel an das Netzteil an und schalten Sie an Schalter zum Einsatzen in die EIN-Position (mit „i“, geckenzeichnet).

ULTRA LOW NOISE

Zero-RPM-Modus

Der Zero-RPM-Modus erfolgt, dass der Lufter während geringer bis mittlerer Belastung ausgeschaltet bleibt. Anhand verschiedener Temperaturen im Inneren des Netzteils und der jeweiligen

Ausgangsleistung erkennt diese Technologie, wann das Netzeil gekuhl wirden muss. Bei hoher Belastung schaltet sich der Lufter automatisch ein, um sicherzustellen, dass das Gerät die benöttige Kühlung ohne zusätzliche Gerauschbelastung erhalten. Das spezifische Lufterprofil Ihres Gerätes finden Sie im Abschnitt mit den technischen Daten这点es Netzteils.

RMx SERIES

Wichtige Sicherheitshinweise VORSICHT STROMSCHLAGGEFAHR!

1. Befolgen Sie bei der Installation die Anweisungen und Sicherheitsnweise des Herstellers. Die Nichteinhaltung kann zu Schäden an Ihr Netzeit oder System führen und kann schwere oder tödliche Verletzungen verursachen.
2. Im Netzeil liegen hohe Spannungen an. Offnen Sie niemals das Gehäuse des Netzteils und versuchen Sie nicht, es zu reparieren. Es gibt dont keine zu wartenden Komponenten.
3. Dieses Produkt Ist nur fur den Betrieb Im Innenbereich gedacht.
4. Verwendten Sie das Netzteil nicht in der Anywasser oder bei hohen Temperaturen oder im Umgebungen mit hoher Luftfeuchtigkeit.
5. Stellen Sie das Gorat nicht in der Naze von Warmequellen wie Holzluften, Hoizungen, Öfen oder anderen Geräten auf, die Wärme erzeugen.
6. Führer Sie keine Gegenstände in die offenen Bereiche der Lufthung oder Luftermitter des Netzeleits ein.
7. Modificieren Sie keine Kabel und/oder Steckverbinder, die im Lieferumfang desses Notztocts onthaiton sind.
8. Wenn diese Netzteil modulare Kabel verwendet, verwenden Sie nur die vom Hersteller bereitgestellten Kabel. andere Kabel sind eventuell nicht kompatibel und können zu ernsthafen Schäden an Ihr System und Netzeil führen.
9. Der 24-polige Hauptstromstecker hat einen abnehbaren 4-poligen Steckverbirder. Dioscr 4-polige Stockvorbinder ist kein P4-oder ATX 12V-Stockvorbinder. Drucken Sie diese Kabel nicht gewaltsam in den P4-oder ATX +12V-Sockel auf dom Motherboard.
10. Nichtbeuchtung der Herstelleranweisungen und/oder einer dieser Sicherheitsbestimmungen führt zum sofortigen Verlust aller Gewährleistungen und Garantien.

RMx SERIES

Sicherheits-und behördliche Zulassungen

Zulassungsstelle Standard

FCC FCC-Richtlinien Teil 15, Klasse B

ICES ICES-003

CE EN 55022:2010, Klasse B

CISPR 22:2008, Klasse B

AS/NZ5 CISPR 22:2009, Klasse B

EN61000-3-2:2008+A1:2009+A2:2009,Klasse D

EN61000-3-3:2008

EN55024:2010

2002/95/EC, RoHS-Richtlinie (Verbot von gefährlichen Stoffen)

WEEE 2002/96/EC, Rückgewinnung von Elektro- und Elektronik-Altgeräten

ROHS (China) China Verordnung Nr. 39, Verwaltung zur Kontrolle von durch Elektronikgeräte verursachte Umweltverschmutzung

K60950-1, K00022, K00024

BSMI

CNS14336，CNS13438

RMx SERIES

CE EN 55022:2010, Classe B

CISPR 22:2008, Classe B

AS/NZ5 CISPR 22:2009,Classe B

EN6100-3-2:2008+A:2009+A2:2009,Clase 0

EN55034:2019

• 云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云

OTP网内本应运子函通定运土都自用P苏应将电时，运之和应是

-

12V 而在 3.3V,5V,
