MANUALE UTENTE RM850x CORSAIR

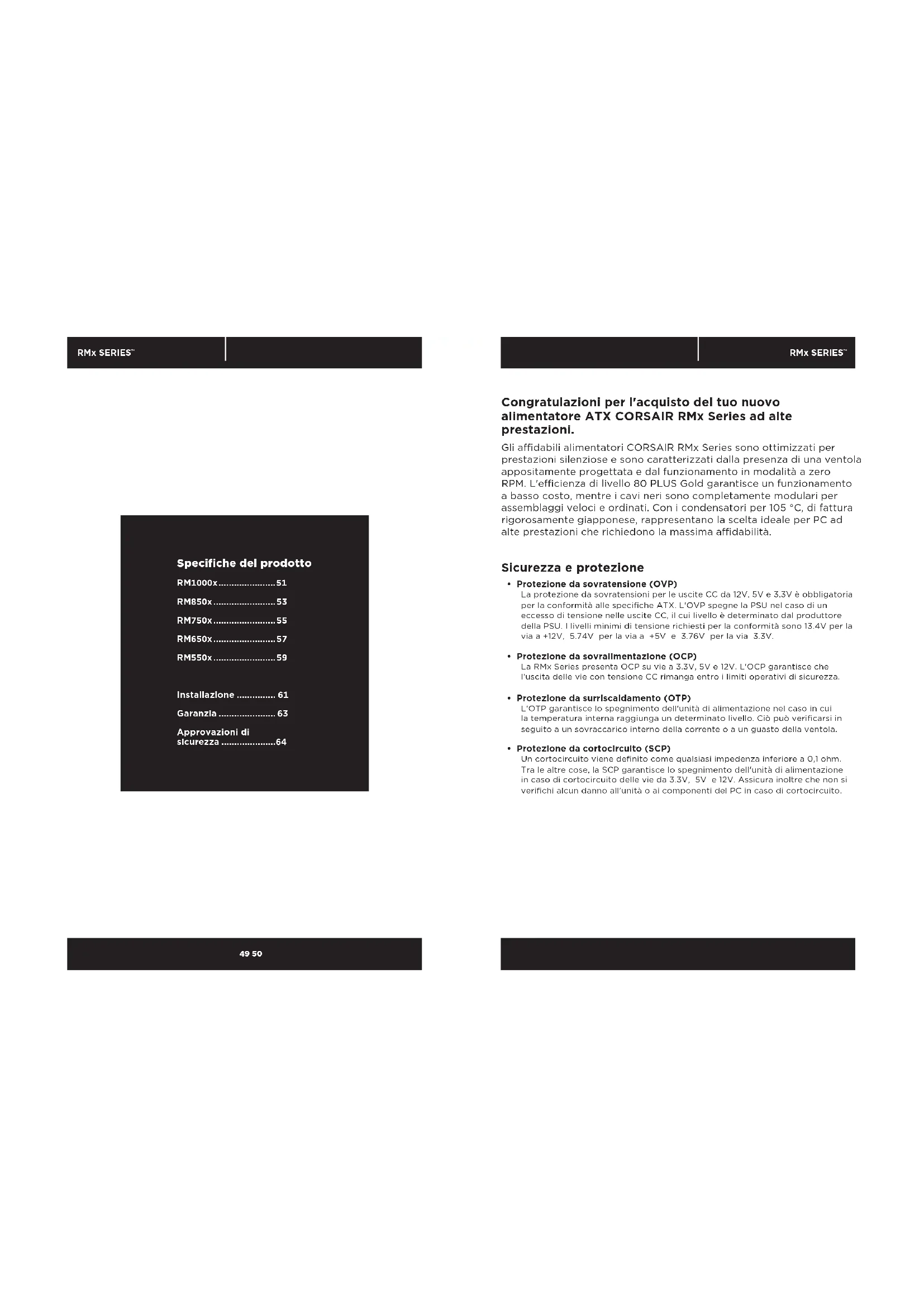

Specifliche del prodotto

RM1000x. 51

RM850x. 53

RM750x. 55

RM650x. 57

RM550x. 59

Installazlon61

Garanzla 63

Approvazioni di

sicurezza 64

RMx SERIES

Congratulazioni per l'acquisto del tuo nuovo alimentatore ATX CORSAIR RMx Series ad alte prestazioni.

Gii affidabili alimentatori CORSAIR RMx Series sono ottimizzati per prestazioni silenzioso e sono caratterizzato alla presenza di una ventola appositamente progettata e dal funzionamento in modalità a zero RPM. L'efficienza di livello 80 PLUS Gold garantisce un funzionamento a basso costo, quando i cavi neri sono completeness modulari per assemblaggi velociti e ordinati. Con i condensatori per 105^ , di fattura rigorosamente giapponese, rappresentano la scelta ideale per PC ad alte prestazioni che richiedono la massima affidabilità.

Sicurezza e protezione

- Protezione da sovratensione (OVP)

La protezione da sovratensioni per le uscige CC da 12V, 5V e 3.5V è obbligatoria per la conformità alle specifiche ATX. L'OVP spegne la PSU nel caso di un effesso di tensione nelle uscige CC, il cui livello è determinato dal produttore della PSU. I livelli minimi di tensione richiesti per la conformità sono 13.4V per la via a +12V, 5.74V per la via a +5V o 3.76V per la via 3.3V.

- Protezione da sovralimentazione (OCP)

La RMx Series presente OCP su vie a 3.3V, SV e 12V. L'OCP garantisce che l'uscita delle vie con tensione CC rimanga ento i limiti operativi di sicurezza.

- Protezione da surriscaldamento (OTP)

L'OTP garantisce lo spegnimento dell'unità di alimentazione nel caso in cui la temperature intera raccarico un determinato livello. Cio vuo verificarsi in seguito a un sovraccarico interno della corrente o a un guasto della ventola.

- Protezione da cortocircuito (SCP)

Un cortocircuito viene definito como qualsiasi impedenza inferiore a 0,1 ohm. Tra le autres cose, la SCP garantisce lo spegnimento dell'unita di alimentazione en caso di cortocircuito delle vie da 3.3V, 5V e 12V. Assicura inolte che non si verifichi alcun danno all'unita o ai componenti del PC in caso di cortocircuito.

4950

RMx SERIES

RM1000x

Contenuto della confezione

Unità di alimentazione CORSAIR RMx
Series Cau-gi-alimentazioni CA
Cavo on immentazione C Sel di raxi modulare CC
Contentotrepercavi modulari CC

Tabella allmentazione CORSAIR RM1000x

Modello RPS0018 +3.3V 25A				150W
Codice CP-9020094 +5V 25A
Tenslone CA In ingresso 10C-24CV +12V 83.3A 100W
Corrente in ingresso 13A-6.5A -12V 0.8A 9.6W
Frequenza	47'63Hz	+5Vsb	3A	15W

Potenza totale: 1000W

Efficienza alimentazione CORSAIR RM1000x

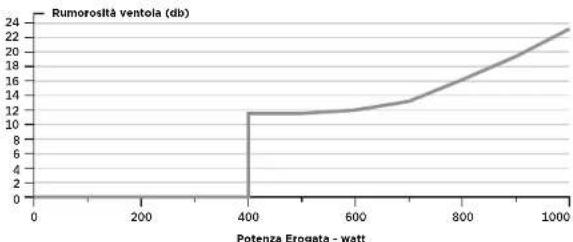

CORSAIR RM1000x - Curva caratteristica della rumorosità della ventola dell'alimentatore

5152

RMx SERIES

Q.tà	Descrizione		Lunghezza totale
1	Cavo ATX 24 pin (20+4)	Connettori per cavo	610mm(±10mm)
		1
		Connettori total
		1
2	Cavo EPS/ATX12V 8 pin (4+4)	Connettori per cavo	650mm(±10mm)
		1
		Connettori total
		2
4	Cavo PCIe 8 pin (6+2)	Connettori per cavo	750mm(±10mm)
		2
		Connettori total
		8
1	Cavo SATA (SATA 3)	Connettori per cavo	750mm(±10mm)
		3
		Connettori total
		3
2	Cavo SATA (SATA 4)	Connettori per cavo	850mm(±10mm)
		4
		Connettori total
		8
3	Cavo periferica (4 pin)	Connettori per cavo	750mm(±10mm)
		4
		Connettori total
		12
1	Adattatore floppy (4 pin)	Connettori per cavo	101mm(±5mm)
		1
		Connettori total
		1

RMx SERIES

RM850x

Contenuto della confezione

• Unità di alimentazione CORSAIR RMx Series
  Cayo di alimentazione CA
  Set di cavi modulari CC
  Contenitore per cavi modulari CC

Tabella allmentazione CORSAIR RM850x

Modello	RPSQI10	+3.3V	25A	150W
Codice	75-003445	+5V	25A
Tenslone CA In ingresso	100-240V	+12V	70.8A	850W
Corrente in ingresso	12A-6A	-12V	0.8A	9.6W
Frequenza	47'63Hz	+5Vsb	3A	15W

Potenza totale: 850W

Efficienza alimentazione CORSAIR RM850x

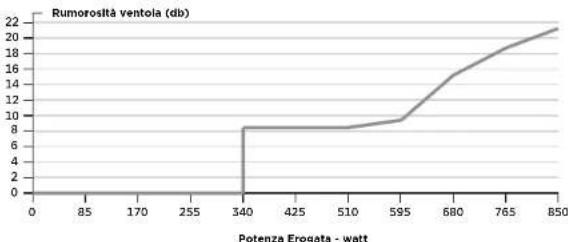

CORSAIR RM850x - Curva caratteristica della rumorosità della ventola dell'alimentatore

5354

RMx SERIES

CORSAIR RM850x - Elenco cavi CC

Q.tà	Descrizione		Lunghezza totale
1	Cavo ATX 24 pin (20+4)	Connettori per cavo	610mm(±10mm)
		1
		Connettori total
		1
2	Cavo EPS/ATX12V 8 pin (4+4)	Connettori per cavo	650mm(±10mm)
		1
		Connettori total
		2
3	Cavo PCIe 8 pin (6+2)	Connettori per cavo	750mm(±10mm)
		2
		Connettori total
		6
2	Cavo SATA (SATA 3)	Connettori per cavo	750mm(±10mm)
		3
		Connettori total
		6
1	Cavo SATA (SATA 4)	Connettori per cavo	850mm(±10mm)
		4
		Connettori total
		4
2	Cavo periferica (4 pin)	Connettori per cavo	750mm(±10mm)
		4
		Connettori total
		8
1	Adattatore floppy (4 pin)	Connettori per cavo	101mm(±5mm)
		1
		Connettori total
		1

RMx SERIES

RM750x

Contenuto della confezione

Unità di alimentazione CORSAIR RMx

Series
Cavo di alimentazione CA
Set di sayi modulari CC
Contepitore per cayi modulari CC

Tabella allimentazione CORSAIR RM750x

Modello	RPSQ108	+3.3V	25A	150W
Codice	75-003444	+5V	25A
Tenslone CA In ingresso	100-240V	+12V	62.5A	750W
Corrente in ingresso	10A-5A	-12V	0.8A	9.6W
Frequenza	47'63Hz	+5Vsb	3A	15W

Potenza totale: 750W

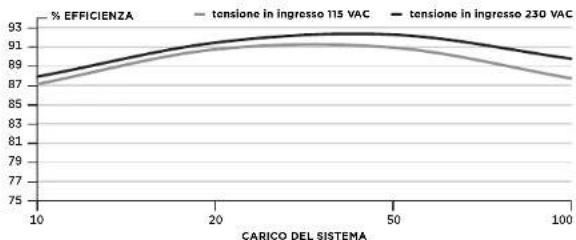

Efficienza alimentazione CORSAIR RM750x

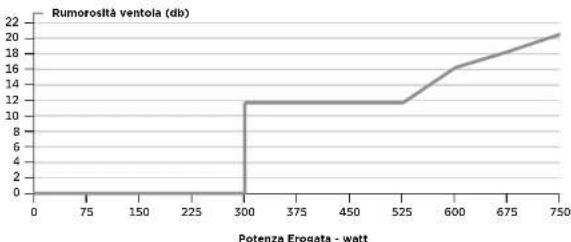

CORSAIR RM750x - Curva caratteristica della rumorosità della ventola dell'alimentatore

5556

CORSAIR RM750x - Elenco cavi CC

Q.tà	Descrizione		Lunghezza totale
1	Cavo ATX 24 pin (20+4)	Connettori per cavo	610mm(±10mm)
		1
		Connettori total
		1
2	Cavo EPS/ATX12V 8 pin (4+4)	Connettori per cavo	650mm(±10mm)
		1
		Connettori total
		2
2	Cavo PCIe 8 pin (6+2)	Connettori per cavo	750mm(±10mm)
		2
		Connettori total
		4
3	Cavo SATA (SATA 3)	Connettori per cavo	750mm(±10mm)
		3
		Connettori total
		8
2	Cavo periferica (4 pin)	Connettori per cavo	750mm(±10mm)
		4
		Connettori total
		8
1	Adattatore floppy (4 pin)	Connettori per cavo	101mm(±5mm)
		1
		Connettori total
		1

RMx SERIES

RM650x

Contenuto della confezione

• Unità di alimentazione CORSAIR RMx Series
  Cayo di alimentazione CA
  Set di cavi modulari CC
  Contenitore per cavi modulari CC

Tabella allmentazione CORSAIR RM650x

Modello	RPSQIO8	+3.3V	25A	130W
Codice	75-003443	+5V	25A
Tenslone CA In ingresso	100-240V	+12V	54A	648W
Corrente in ingresso	10A-5A	-12V	0.8A	9.6W
Frequenza	47'63Hz	+5Vsb	3A	15W

Potenza totale: 650W

Efficienza alimentazione CORSAIR RM650x

CORSAIR RM650x - Curva caratteristica della rumorosità della ventola dell'alimentatore

5758

RMx SERIES

CORSAIR RM650x - Elenco cavi CC

Q.tà	Descrizione		Lunghezza totale
1	Cavo ATX 24 pin (20+4)	Connettori per cavo	610mm(±10mm)
		1
		Connettori total
		1
1	Cavo EPS/ATX12V 8 pin (4+4)	Connettori per cavo	650mm(±10mm)
		1
		Connettori total
		1
2	Cavo PCIe 8 pin (6+2)	Connettori per cavo	750mm(±10mm)
		2
		Connettori total
		4
3	Cavo SATA (SATA 3)	Connettori per cavo	750mm(±10mm)
		3
		Connettori total
		8
1	Cavo periferica (4 pin)	Connettori per cavo	750mm(±10mm)
		4
		Connettori total
		4
1	Adattatore floppy (4 pin)	Connettori per cavo	101mm(±5mm)
		1
		Connettori total
		1

RMx SERIES

RM550x

Contenuto della confezione

• Unità di alimentazione CORSAIR RMx Series
  Cayo di alimentazione CA
  Set di cavi modulari CC
  Contenitore per cavi modulari CC

Tabella allmentazione CORSAIR RM550x

Modello	RPS0107	+3.3V	25A	130W
Codice	75-003442	+5V	25A
Tenslone CA In ingresso	100-240V	+12V	45.8A	550W
Corrente in ingresso	10A-5A	-12V	0.8A	9.6W
Frequenza	47'63Hz	+5Vsb	3A	15W

Potenza totale: 550W

Efficienza alimentazione CORSAIR RM550x
CORSAIR RM550x - Curva caratteristica della rumorosità della ventola dell'allimentatore

5960

CORSAIR RM550x - Elenco cavi CC

Q.tà	Descrizione		Lunghezza totale
1	Cavo ATX 24 pin (20+4)	Connettori per cavo	610mm(±10mm)
		1
		Connettori total
		1
1	Cavo EPS/ATX12V 8 pin (4+4)	Connettori per cavo	650mm(±10mm)
		1
		Connettori total
		1
1	Cavo PCIe 8 pin (6+2)	Connettori per cavo	750mm(±10mm)
		2
		Connettori total
		2
2	Cavo SATA (SATA 3)	Connettori per cavo	750mm(±10mm)
		3
		Connettori total
		6
1	Cavo periferica (4 pin)	Connettori per cavo	750mm(±10mm)
		4
		Connettori total
		4
1	Adattatore floppy (4 pln)	Connettori per cavo	101mm(±5mm)
		1
		Connettori total
		1

RMx SERIES

Installazione del NUOVO RMx Series

Fase A: Rimozione dell'alimentatore esistente

Se si sta assemblando un nuovo sistema, passare direttamente alla Fase B.

1. Scollegare il cavo di corrente CA della presa a muro o dal gruppo di continuità e dall'unità di alimentazione esistente.
2. Scollegare tutti i cavi di alimentazione nella schada video, alla schada magne e da tutte le periferiche.
3. Seguire lesustruitionsnel manuaile del telaio e disinstallare l'unita de alimentazione esistente.
   4.Passare alla Fase B.

Fase B: Installazione dell'unità di alimentazione CORSAIR RMx Series

1. Verificare che il cavo dell'alimentazione CA non sia collegato.
   2.Seguire les usriciOnes del manuale del telo o installare l'unita di alimentazione con le viti in dotazione.
2. Il cavo di alimentazione principale a 24 pin dispone di un meccanism scollegable a 4 pin che consente l'uso di una presa a 24 pin o a 20 pin sulla schedea madre.

A. Se la性和 madre é dotata di una presa a 24 pin, é possible collagenare i cavo di alimentazione principale a 24 pin direttamente dall'alimentatore alla性和 madre.
B. Se la性和 madre è dotata di una presa a 20 pin, è necessario scollegare il cavo a 4 pin dal connettore a 24 pin è collegare il cavo a 20 pin alla性和 madre perché collettare il connettore a 4 pin.

1. Connetterile cavo a 8 pin +12V (EPS12V) alla scheda madre.

A. Se la性和 madre é dotata di una pressa a 8 pin +12 V, collegare il cavo a 8 pin direttamente alla性和 madre.
B. Se la lista madre é dotata di una presa a 4 pin, scollegare i 4 pin dal cavo a 8 pin e collegare il cavo a 4 pin direttamente alla lista madre.

AVVERTENZA: i 4 pin scollegabili del connettore principale a 24 pin non sono un connottore "P4" o "+"12 V". Il loro utilizzato al posto di un connottore "P4" o "+"12 V" cui provocare gravi danni.

6162

RMx SERIES

1. Collegare i cavi per periferiche, i cavi PCI-Express e i cavi SATA.

A. Collegare i cavpi periferiche alle prese di alimentazione del disco rigido o dell'unita CD-ROM/DVD-ROM.
B. Collegare i cavi SATA alle prese di alimentazione SATA del disco rigido o dell'unità SSD.
C. Se necessario, collegare i cavi PCI-Express alle prese di alimentazione delle schede video PCI-Express.
D. Collegare i cavi per periferiche alle relative periferiche che richiediono un connettore a 4 pin piccolo.
E. Verificare che tutti i cavi siano collegati saldamente. Conservare i cavi modulari non utilizzati per eventuali INSTALLazioni future.

1. Collegare il cavo di alimentazione CA all'alimentatore e accederlo portando l'interrotture sulla posizione ON (marcata con "").

ULTRA LOW NOISE

Modalità a zero RPM

La modalità a zero RPM consente alla ventola di rimanere spenta nei periodi in cui il carico del sistema risulta medio-basso. La Tecnologia utilizza diverse temperature interne all'unità di alimentazione,或者其他 al livello di potenza in uscita per determinare quando è necessario il raffreddamento attivo per l'unità di alimentazione. In condizioni di lavoro estreme, la ventola si attiva per garantire il raffreddamento necessario sono alla aggiunta di rumore supplementare. Per il profilò specifico della ventola della propria unità, consultare la sezione della relativa unità di alimentazione.

RMx SERIES

Important informazioni sulla sicurezza

ATTENZIONE:PERICOLO DI SCOSSA ELETTRICA!

1. Eseguire l'installatione nel rispetto delle Istruzioni del produttore e degli avvi di sicurezza. Eventual inossovanzee potrebbero provocare danni all'alimentatore o alsysteme ed essere causale di gravil lesiono o morte.
2. All'interno dell'alimentatore è presente un voltaggio elevato. Non aprire l'involucrone cercare di riparare l'alimentatore: non sono presenti componenti la cui manutenzione può essere eseguita dagli utenti.
3. Il presente prodotto è stato progettato esclusivamente per l'utilizzo in luoghi chusl.
4. Non utilizzare l'alimentatore in prossimile di acqua o in ambienti a temperature e umidità elevate.
5. Non installare in prossimanti di fonti di calore quali termosifoni, bocchette di riscaldamento, stufe o altri apararecchi che producono calore.
6. Non insere oggetti nell'area della griglia della ventola o di ventilazione aperta dell'alimentatore.
7. Non modificare i cavi e/o i connettori in dotazione con l'alimentatore.
8. Se l'alimentatore utilizza cavi modulari, usare solo cavi forniti dal produttore Altri cavi potrebbero non essere compatibili e dannegliare il sistema e l'alimentatore in modo grave.
9. Il connettore di alimentazione principale a 24 pin è dotato di un connettore scollegabile a 4 pin. Il connettore a 4 pinnon è un connettore P4 o ATX 12 V. Non insorro forzamento quosto cavo nella prosa P4 o ATX +12 V della schoda madro.
10. L'insosservanza delle struzioni del produttore e/o delle presenti struzioni di sicurezza invalida la garanzia con effetto immediato.

Approvazioni di sicurezza

Agenzia Standard

FCC Regole FCC Parte 15, Classe B

ICES ICES-003

ROHS 2002/95/EC, Direttiva sulla restrizione dell'uso di determinate

sostanze pericolose nelle apparecchiature elettriche ed elettroniche

WEEE 2002/96/EC, Direttiva sullo smaltimento dei rifiuti elettrici

edetletronici

ROHS (Clns) China Order n. 39, Anninstruzione sul controli dell'inquinamento causato da prodotti elettronici

K60950-1, K00022, K00024

BSML

CNS14336，CNS13438
