BEDIENUNGSANLEITUNG NS6II NUMARK

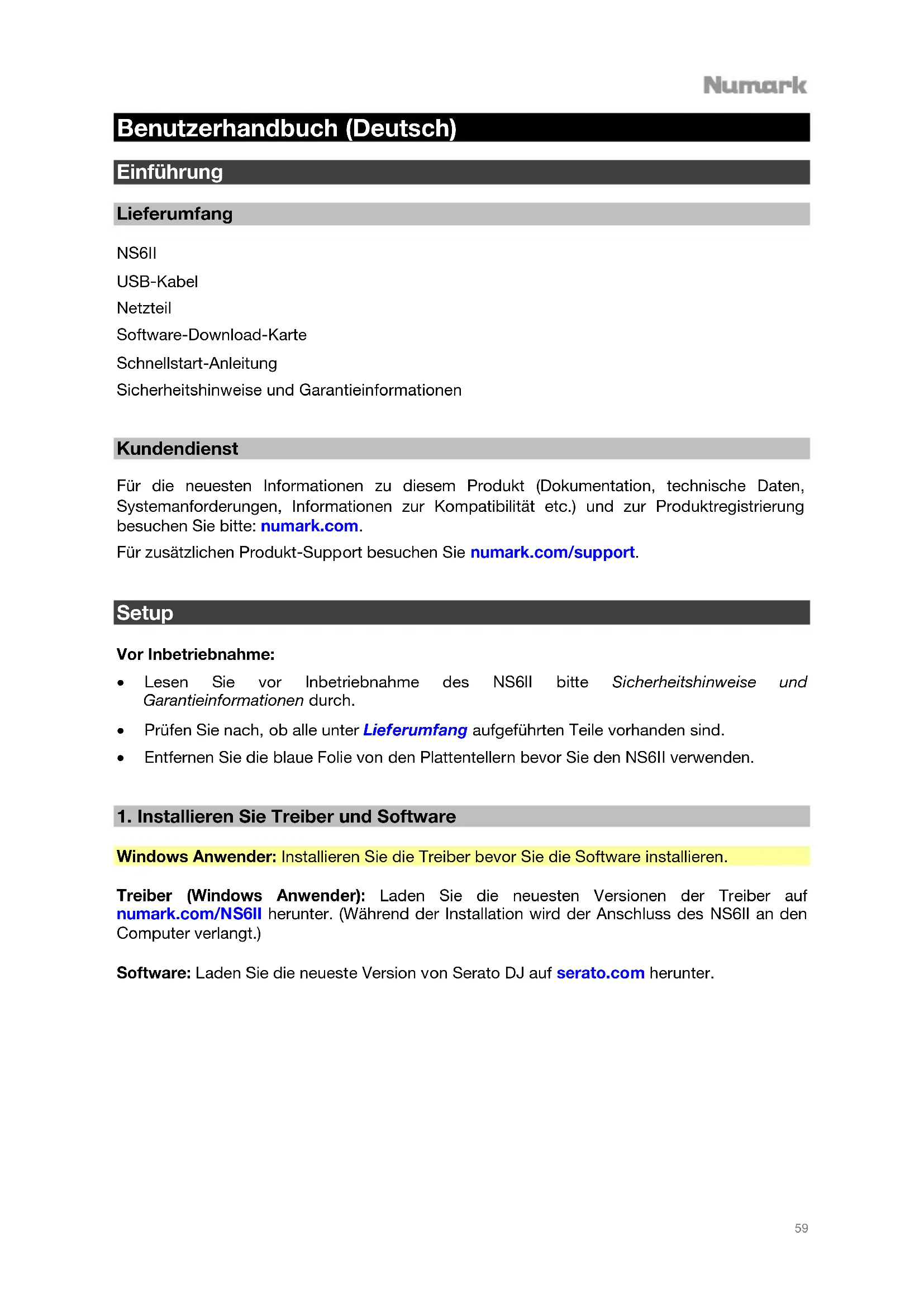

Benutzerhandbuch (Deutsch) Einführung Lieferumfang NS6II USB-Kabel Netzteil Software-Download-Karte Schnellstart-Anleitung Sicherheitshinweise und Garantieinformationen

Kundendienst Für die neuesten Informationen zu diesem Produkt (Dokumentation, technische Daten, Systemanforderungen, Informationen zur Kompatibilität etc.) und zur Produktregistrierung besuchen Sie bitte: numark.com. Für zusätzlichen Produkt-Support besuchen Sie numark.com/support.

Setup Vor Inbetriebnahme:

• Lesen Sie vor Inbetriebnahme des NS6II bitte Sicherheitshinweise und Garantieinformationen durch.

• Prüfen Sie nach, ob alle unter Lieferumfang aufgeführten Teile vorhanden sind.

• Entfernen Sie die blaue Folie von den Plattentellern bevor Sie den NS6II verwenden.

1. Installieren Sie Treiber und Software

Windows Anwender: Installieren Sie die Treiber bevor Sie die Software installieren. Treiber (Windows Anwender): Laden Sie die neuesten Versionen der Treiber auf numark.com/NS6II herunter. (Während der Installation wird der Anschluss des NS6II an den Computer verlangt.) Software: Laden Sie die neueste Version von Serato DJ auf serato.com herunter.60

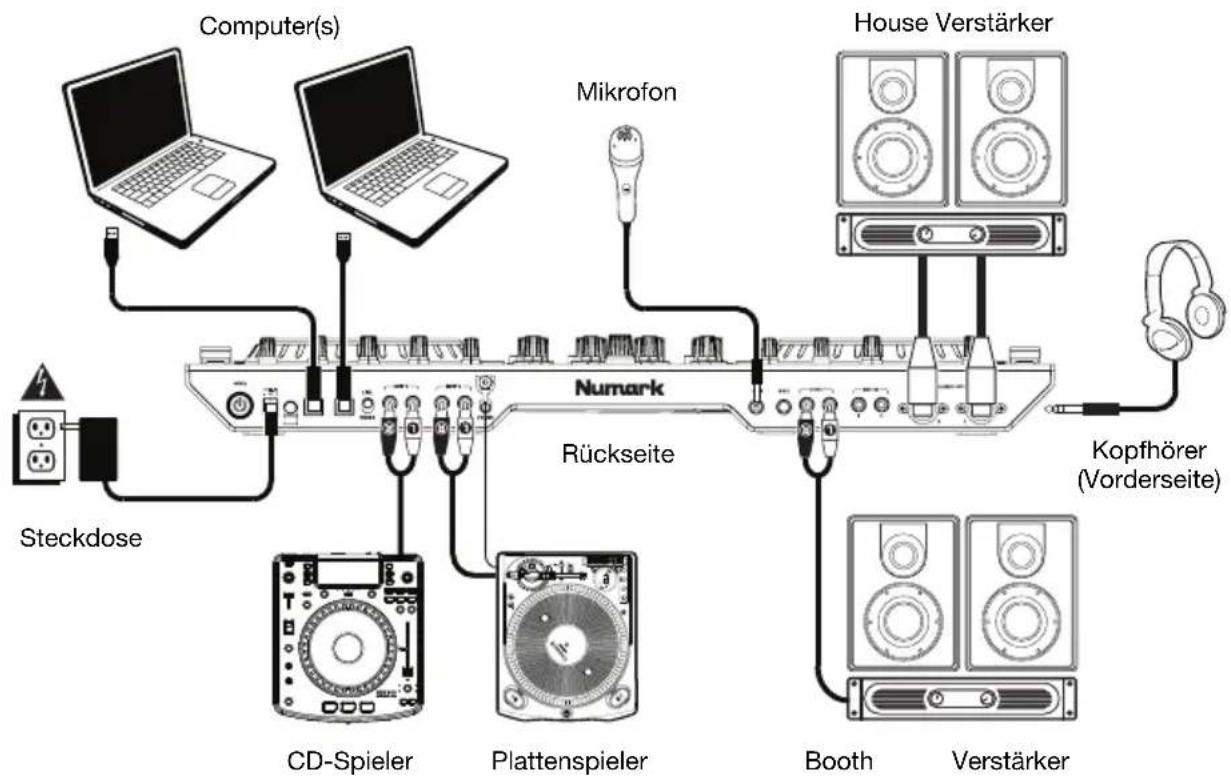

2. Schließen Sie die Geräte an und beginnen Sie zu mixen!

Wenn Sie den NS6II verbinden möchten, folgen Sie immer dieser Abfolge von Schritten:

1. Stellen Sie sicher, dass alle Geräte ausgeschaltet sind und alle Fader und Lautstärkeregler

2. Schließen Sie alle Eingabequellen (Mikrophone, CD-Players, usw.) an den NS6II an.

3. Schließen Sie alle Ausgabegeräte (Verstärker, Sub-Mixer, Recorder, usw.) an den NS6II an.

4. Schließen Sie alle Geräte an das Netz an und schalten Sie die Geräte in der richtigen

• Bei Spielbeginn (1) Eingabequellen, (2) NS6II und (3) Ausgabegeräte einschalten.

• Bei Spielende diese Reihenfolge umkehren und (1) Ausgabegeräte, (2) NS6II und (3) Eingabequellen ausschalten.

5. Schließen Sie den NS6II an den Computer mit einem USB-Kabel (beigelegt) und an die

6. Öffnen Sie die Serato DJ-Software und los geht's! Für weitere Informationen über die

Verwendung on Serato DJ mit NS6II besuchen Sie serato.com/dj/support und wählen Numark NS6II. Wichtig:

• Berühren Sie die Plattenteller um die berührungsempfindliche Schaltung zu kalibrieren, bevor Sie den NS6II benutzen.

• Wird der NS6II wieder and den PC angeschlossen, behält der NS6II die vorherigen Programmeinstellungen bei (z. B. Tonhöhe, Effektparameter, usw.). Dies ist vor Abspielen eines Musikstücks zu beachten. Anschlussübersicht

Teile, die nicht unter Einführung > Lieferumfang angegeben sind, sind separat erhältlich. Computer(s) Mikrofon House Verstärker Steckdose CD-Spieler Plattenspieler Booth Verstärker Kopfhörer (Vorderseite) Rückseite61

Wechsel zwischen DJs Mit dem NS6II können zwei Computer mit Serato DJ gleichzeitig eine Verbindung zum Gerät herzustellen. Auf diese Weise können zwei DJs gleichzeitig spielen und den DJ-Wechsel erleichtern. Gehen Sie wie folgt vor, wenn ein Computer bereits mit dem NS6II verbunden ist und spielt (PC1):

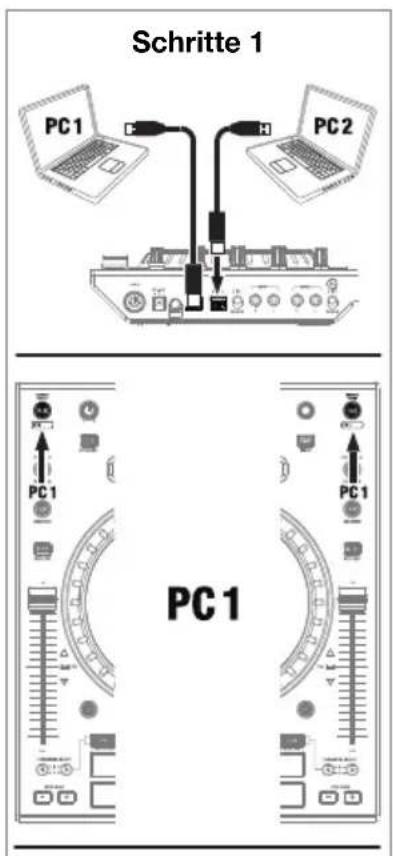

1. Verbinden Sie einen zweiten Computer (PC2) mit dem freien USB-Port auf der Rückseite des

NS6II. Sobald der Computer angeschlossen ist, zeigt die Software alle Decks als „offline“ an. Der erste Computer steuert weiterhin beide Seiten des NS6II.

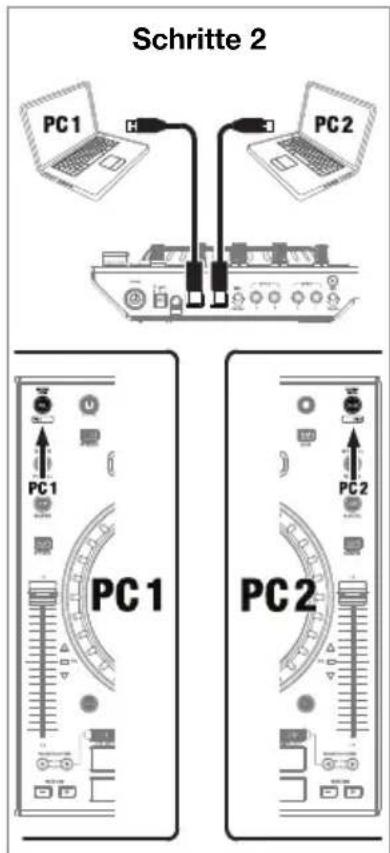

2. Bevor Sie PC2 die Steuerung einer Seite des NS6II übergeben, achten Sie darauf, dass kein

Audio von PC2 auf diesem Deck spielt, da es auf „offline“ schalten wird. Halten Sie anschließend die Umschalttaste gedrückt und drücken dann die Taste Browse Focus/PC1/PC2 auf dem Deck, das nicht spielt. PC2 wird nun beide Kanäle auf dieser Seite des Controllers steuern und automatisch auf die Browse-Controls fokussieren. Verwenden Sie den Browse-Regler, um durch die Bibliothek zu blättern und fügen dem Deck dann den gewünschten Track hinzu, indem Sie die Schaltfläche Load drücken.

3. Spielen Sie einen Track am PC2-Deck ab und mischen Sie ihn, wenn Sie soweit sind - jetzt

haben Sie Audiodaten von beiden Computern im Mix. Während PC1 beispielsweise Deck A (und die Mixer-Regler für Kanäle 1 & 3) zur Steuerung seines Computers verwendet, kann PC2 auch Deck B (und die Mixer-Regler für Kanäle 2 & 4) verwenden, um seinen Computer zu steuern. Drücken Sie die Taste Browse Focus/PC1/PC2 auf dem Deck, das nicht spielt, um die Steuerung des Browse-Reglers zu wechseln, während ein Computer jedes Deck steuert.

4. Blenden Sie die Audio-Wiedergabe vom PC1-Computer in die Audio-Wiedergabe des PC2-

Computers. Wenn nur das Audiomaterial vom PC2-Computer im Mix belassen wurde, halten Sie die Umschalttaste gedrückt und drücken die Taste Browse Focus / PC1/PC2 auf dem Deck, das nicht spielt. Jetzt verwendet PC2 sowohl Deck A als auch B, um ihren Computer zu steuern. Sie können nun den PC1-Computer vom NS6II trennen. Hinweis: Wenn ein Deck bereits von einem Computer benutzt wird, wechselt das virtuelle Deck des Computers (in Serato DJ) auf einen schwarzen Hintergrund mit den Worten IN USE. Schritte 1 Schritte 2 Schritte 362

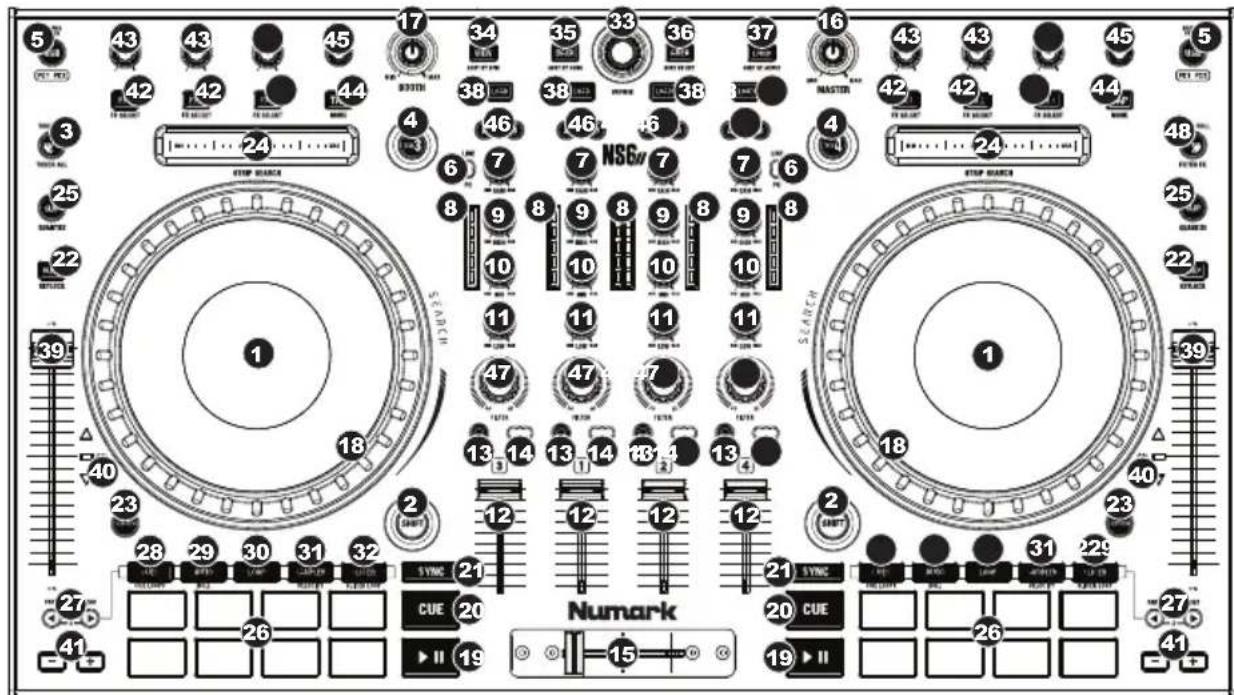

Funktionen Oberseite

Verwendete Bezeichnungen:

• Audioverweis: Die augenblickliche Position in einem Musikstück von wo aus der Abspielvorgang beginnt. Wird ein Musikstück gewählt und abgespielt, fängt der Audio Pointer gewöhnlich am Anfang an und hört am Ende auf.

• Cue-Punkt: Eine im Musikstück markierte Position, welche dauerhaft durch die Software gespeichert wird. Cue-Punkte können mit den Cue Controls gesetzt, wieder abgerufen oder gelöscht werden.

• Temporärer Cue-Punkt: Eine im Musikstück markierte Position, die nur solange vorhanden ist, wie das Musikstück im Deck geladen ist. Ein temporärer Cue-Punkt kann mit der Cue-Taste gesetzt und wieder abgerufen werden. Allgemeine Bedienelemente

1. Display: In diesem Fenster sind Informationen über den aktuellen Track zu sehen. Siehe Display

für weitere Informationen.

2. Umschalten: Halten Sie diese Taste gedrückt, um auf sekundäre Funktionen (in roter Schrift)

anderer Bedienelemente am NS6II zuzugreifen.

3. Touch-Modus: Drücken Sie diese Taste, um den Touch-Modus zu ändern. Drücken Sie einmal,

um auf die berührungskapazitiven Funktionen des FX 1-Regler, des FX 2-Reglers und des FX 3-Reglers auf Ihrem NS6II zuzugreifen. Drücken Sie ein zweites Mal, um auf die berührungskapazitiven Funktionen dieser Regler und der EQ-Regler zuzugreifen (Kanalhöhen, Kanalmitten und Kanalbässe). Diese Funktionen werden nur temporär und nicht permanent aktiviert.

4. Ebene: Wählt aus, welche Ebene in der Software vom Hardware-Deck gesteuert wird. Deck A

kann Ebene 1 oder 3 steuern; Deck B kann Ebene 2 oder 4 steuern.

5. Browse Focus / PC1/PC2: Drücken Sie diese Taste, um den Fokus des Scroll-Reglers von

einem angeschlossenen Computer auf einen anderen zu verschieben. Halten Sie die Umschalttaste gedrückt und drücken Sie dann diese Taste, um auszuwählen, ob das Deck den Computer steuert, der mit dem USB Port 1 oder mit dem USB Port 2 verbunden ist. Denken Sie daran, den Eingangswahlschalter des Kanals auf PC zu setzen, wenn Sie Audiodaten aus dieser Software-Layer abspielen möchten. Wenn nur ein Computer angeschlossen ist, hat diese Taste keine Funktion.63

6. Eingangswahlschalter: Stellen Sie diesen Schalter auf die gewünschte Audio-Quelle

dieses Kanals ein—PC (ein Track, der auf dieser Ebene in der Software abgespielt wird) oder Line (ein Gerät, das an den Line/Phono auf der Rückseite des NS6II angeschlossen ist). Hinweis: Bitte beachten Sie, dass die Line/Phono-Wahlschalter auf der Rückseite des NS6II ebenfalls richtig eingestellt sein müssen.

7. Gain Trim: Dient zur Einstellung des Pre-Faders und den Pre-EQ Audiopegel des

entsprechenden Kanals im Programm.

8. LED Meter: Anzeige der Audio-Pegel des Signals im entsprechenden Kanal.

9. Kanal-Höhen: Stellt die Höhen des Signals im entsprechenden Kanal ein.

10. Kanal-Mitten: Stellt die Mitten des Signals im entsprechenden Kanal ein.

11. Kanal-Bässe: Stellt die Bässe des Signals im entsprechenden Kanal ein.

12. Kanal-Fader: Bestimmt den Audiopegel, der zum Program Mix in Programm gesendet

13. PFL: Drücken Sie diese Taste, um das Pre-Fader-Signal dieses Kanals an den Cue-Kanal

zum Monitoring zu senden. Wenn die Taste aktiviert ist, leuchtet sie auf. Durch einmaliges Drücken einer PFL-Taste laden Sie nur den jeweiligen Kanal (und deaktivieren das PFL- Monitoring für die anderen Kanäle). Um mehrere Kanäle gleichzeitig zu laden, drücken Sie die jeweiligen PFL-Tasten für die betreffenden Kanäle gleichzeitig.

14. Crossfader-Zuordnung: Sendet die Audio-Wiedergabe auf den entsprechenden Kanal auf

der einen Seite des Crossfaders (A oder B) oder umgeht den Crossfader und sendet das Audiosignal direkt an den Program Mix (Center, Off).

15. Crossfader: Überblendung von Tonsignalen zwischen den, links und rechts vom

Crossfader angeordneten, Kanälen.

16. Master Volume: Steuert die Ausgangslautstärke des Program Mixes.

17. Booth Volume: Steuert die Ausgangslautstärke des Booth Ausgangs.64

Wiedergabefunktionen

18. Plattenteller: Steuert den Audio-Zeiger innerhalb der Software.

Halten Sie die Umschalttaste gedrückt und bewegen Sie den Plattenteller, um schnell durch den Track zu navigieren.

19. Wiedergabe/Pause: Mit dieser Taste kann die Wiedergabe pausiert oder fortgesetzt

werden. Halten Sie die Umschalttaste gedrückt und drücken Sie anschließend diese Taste, um den Track ab dem zuletzt festgelegten Cue-Punkt mit einem "Stottereffekt" zu versehen.

20. Cue: Wenn die Wiedergabe des Decks pausiert wird, können Sie einen temporären Cue-

Punkt setzen, indem Sie den Plattenteller bewegen, den Audio-Zeiger in die gewünschte Position bringen und dann die Cue-Taste drücken. Während der Wiedergabe können Sie die Cue-Taste drücken, um den Track zu diesem temporären Cue-Punkt zurückzubringen. (Wenn Sie keinen temporären Cue-Punkt eingestellt haben, beginnt die Wiedergabe wieder am Beginn des Tracks.) Wenn das Deck pausiert wurde, können Sie die Cue-Taste gedrückt halten, um den Track ab dem temporären Cue-Punkt wiederzugeben. Wenn Sie die Cue-Taste loslassen, wird der Track am temporären Cue-Punkt pausiert. Um die Wiedergabe fortzusetzen ohne zum temporären Cue-Punkt zurückzuspringen, halten Sie erst die Cue-Taste und dann die Wiedergabe-Taste gedrückt und lassen Sie anschließend beide Tasten los. Halten Sie die Umschalttaste gedrückt und drücken Sie anschließend diese Taste, um zum Anfang des Tracks zurückzuspringen.

21. Sync: Drücken Sie diese Taste, um Tempo und Phase des jeweiligen Decks mit dem

Tempo und der Phase des anderen Decks automatisch zu synchronisieren. Halten Sie die Umschalttaste gedrückt und drücken Sie diese Taste, um Sync zu deaktivieren.

22. Bleep / Keylock: Rückwärtiges Abspielen des Musikstücks auf dem jeweiligen Deck. Wird

die Taste erneut gedrückt, findet das Abspielen wieder von der Position statt, die auch ohne den Einsatz der Bleep-Funktion erreicht worden wäre (also als ob das Musikstück die ganze Zeit normal abgespielt worden wäre). Halten Sie die Umschalttaste gedrückt und drücken Sie diese Taste, um Keylock aktivieren oder deaktivieren. Die Tonhöhe des Songs wird, unabhängig von der Position des Pitch Faders, arretiert. Mit dieser Funktion können Sie die Geschwindigkeit der Musik justieren, ohne dass sich die Tonhöhe ändert.

23. Scratch: Drücken Sie diese Taste, um den Scratch-Modus zu aktivieren oder deaktivieren.

In diesem Modus können Sie den Mittelteil des Plattentellers berühren, damit der Plattenspieler scratcht, wenn Sie ihn drehen. Wenn der Scratch-Modus deaktiviert ist, hat der Mittelteil des Plattentellers einen Pitch Bend-Effekt, wenn Sie ihn drehen. Halten Sie die Umschalttaste gedrückt und drücken dann diese Taste, um zwischen der verstrichenen Zeit und der verbleibenden Zeit in der Jog Wheel-Anzeige des entsprechenden Decks zu wechseln.

24. Strip Search: Die Länge dieses Streifens bedeutet die gesamte Länge des Musikstücks.

Mit dem Finger einen Punkt entlang dieses Sensors berühren, um genau an diesen Punkt im Musikstück zu gelangen. (Zum Durchlaufen eines Musikstücks empfiehlt es sich den PC zu verwenden, anstatt den Finger über den Streifen zu streichen.)

25. Verschieben / Quantize: Wenn Sie das Taktraster der Software verwenden, halten Sie

Verschieben gedrückt und bewegen Sie den Plattenteller, um das gesamte Taktraster nach rechts oder links zu "rücken" (d.h. verschieben oder bewegen). Drücken Sie die Umschalttaste gedrückt und drücken Sie die Taste Slip am Deck (linke Seite), um die Option Quantisieren für Layer 1 oder 3 zu aktivieren/deaktivieren. Drücken Sie die Umschalttaste und halten Sie sie gedrückt. Drücken Sie die Taste Slip am Deck B (rechte Seite), um die Quantisierung für Layer 2 oder 4 zu aktivieren/deaktivieren. Ist dies aktiviert, werden eingestellte und getriggerte Cues und Loops in das Beat-Grid eingefügt.65

Pad-Modus Bedienelemente

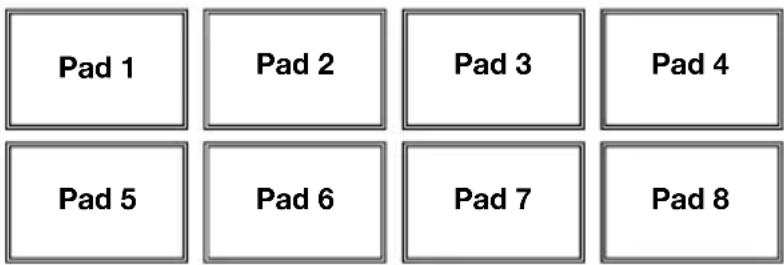

26. Pads: Je nach aktuellem Pad-Modus besitzen diese Pads unterschiedliche Funktionen auf

jedem Deck. Sie sind anschlagsdynamisch (allerdings nur in bestimmten Modi), robust und einfach zu spielen. Für diesen Abschnitt haben wir den Pads die hier angegebenen Zahlen zugewiesen.

27. Parameter < / >: Diese Tasten haben in jedem Pad-Modus unterschiedliche Funktionen.

Halten Sie die Umschalttaste gedrückt und verwenden Sie diese Tasten, um auf Sekundärparameter zuzugreifen. Wenn Sie die Serato Pitch N’ Time-Expansion erworben haben, können Sie die Umschalttaste gedrückt halten und dann diese Tasten drücken, um die Tonart des aktuellen Tracks nach unten (<) oder oben (>) zu korrigieren.

28. Cues: Mit dieser Pad-Modus-Taste kann zwischen zwei Pad-Modi gewechselt werden:

Hot Cue-Modus und Hot Cue Auto-Loop-Modus. Wenn die Taste nicht leuchtet, wird beim erstmaligen Drücken der Taste immer der Hot Cue-Modus ausgewählt.

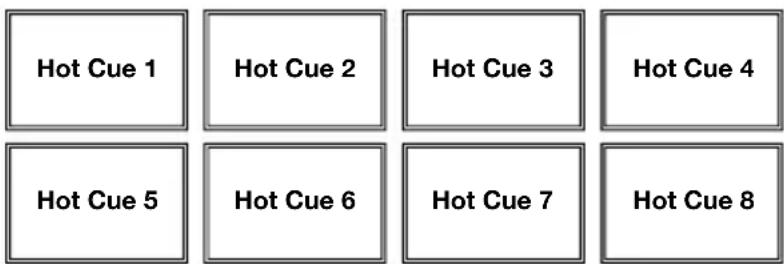

• Hot Cue-Modus: Jedes Pad weist einen Hot Cue-Punkt zu oder lässt den Track zu diesem Hot Cue-Punkt zurückspringen. Wenn ein Pad nicht leuchtet, können Sie einen Hot Cue-Punkt zuweisen, indem Sie diese Taste an der gewünschten Stelle in Ihrem Track drücken. Das Pad leuchtet nachdem der Punkt zugewiesen wurde. Halten Sie die Umschalttaste gedrückt und drücken Sie dann ein Pad, um den zugewiesenen Hot Cue-Punkt zu löschen.

• Hot Cue Autoloop-Modus: Jedes Pad weist einen Hot Cue-Punkt zu oder lässt den Track zu diesem Hot Cue-Punkt zurückspringen. In beiden Fällen wird jedoch auch ein Autoloop an diesem Punkt erstellt. Die Länge des Autoloops wird in der Software festgelegt, Sie können diesen Wert jedoch auch mit der Taste Parameter < oder Parameter > erhöhen oder verringern.

Wichtig: Wenn Sie das Serato Flip Expansion Pack gekauft haben, erfüllen die Tasten Parameter < und Parameter > im Hot Cue-Modus und Hot Cue Autoloop-Modus zusätzliche Funktionen, mit denen Sie Flips erstellen und steuern können. Siehe Flip Controls für weitere Informationen. Hot Cue 1 Hot Cue 2

29. Auto / Roll: Diese Pad-Modus-Taste versetzt die Pads in zwei Modi: Autoloop-Modus und

Loop-Roll-Modus. Wenn die Taste nicht leuchtet, wird beim erstmaligen Drücken der Taste immer der Autoloop-Modus ausgewählt. Hinweis: Die Pad-Layouts hier entsprechen der standardmäßigen Autoloop-Zeiteinteilung der Software. Wenn Sie den in der Software angezeigten Zeiteinteilungsbereich verschieben, ändert sich das Pad-Layout entsprechend.

• Autoloop-Modus: Jedes Pad triggert oder gibt einen Autoloop mit unterschiedlicher Länge frei. Halten Sie die Umschalttaste gedrückt und drücken Sie dann die Taste Parameter < oder >, um den Autoloop nach vorne oder nach hinten zu verschieben.

• Loop-Roll-Modus: Jedes Pad löst einen temporären Loop-Roll aus. Drücken Sie die Taste Parameter < oder >, um die Zeiteinteilung der Loop-Roll zu ändern.

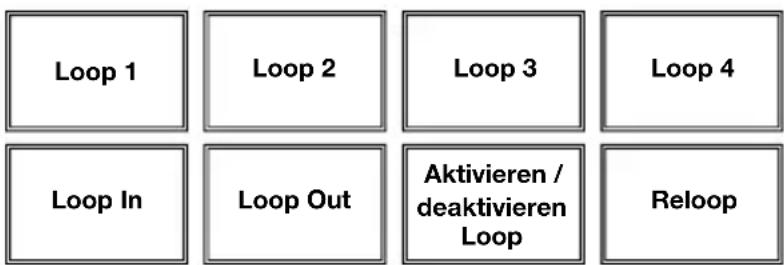

30. Loop: Mit dieser Pad Modus-Taste wechseln die Pads zwischen zwei Banken mit

gespeicherten Loops und Loop-Controls. Wenn die Taste nicht leuchtet, wird beim erstmaligen Drücken der Taste immer die erste Bank ausgewählt.

• Modus Gespeicherter Loop: Mit den Pads 1-4 (obere Reihe) können Sie im Track zu einem Ihrer gespeicherten Loops springen. Mit den Pads 5-8 (untere Reihe) können Sie Loops erstellen und speichern. Die Pad-Layouts für die zwei Bänke sind identisch. o Drücken Sie Pad 5, um den Loop In-Punkt einzustellen und anschließend Pad 6, um den Loop Out-Punkt einzustellen und den Loop auszulösen. o Um einen Loop zu speichern, während er aktiv ist, drücken Sie eines der Pads 1-4 (obere Reihe), dem kein Loop zugewiesen wurde. Sie können dies unabhängig davon tun, auf welche Weise der Loop erstellt wurde (Modus Gespeicherter Loop, Autoloop-Modus, Loop- Roll-Modus etc.). o Um einen gespeicherten Loop zu triggern, drücken Sie eines der Pads 1-4 (obere Reihe), auf dem ein Loop gespeichert ist. Drücken Sie Pad 7, um den Loop zu aktivieren bzw. zu deaktivieren. Drücken Sie Pad 8, damit der Track zum zuletzt ausgelösten Loop zurückspringt und ihn erneut aktiviert ("Reloop"). o Um einen gespeicherten Loop zu löschen, halten Sie die Umschalttaste gedrückt und drücken dann auf das entsprechende Pad (Pads 1-4). o Sie können die Länge eines Loops halbieren oder verdoppeln, indem Sie die Taste Parameter < oder > drücken. o Halten Sie die Umschalttaste gedrückt und drücken Sie dann die Taste Parameter < oder >.

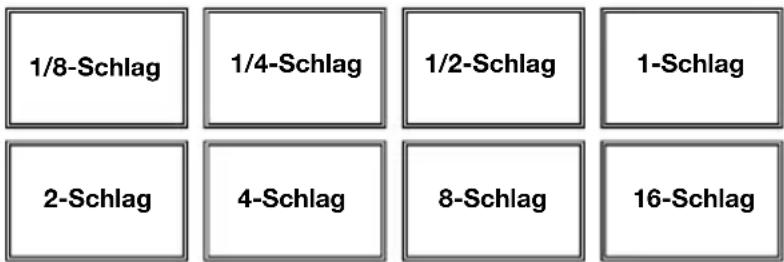

1/8-Schlag 1/4-Schlag 1/2-Schlag 1-Schlag 2-Schlag 4-Schlag 8-Schlag 16-Schlag67

31. Sampler: Mit dieser Pad-Modus-Taste kann zwischen zwei Pad-Modi gewechselt werden:

Sample Player-Modus und Anschlagdynamischer Sample Trigger-Modus. Wenn die Taste nicht leuchtet, wird beim erstmaligen Drücken der Taste immer der Sample Player-Modus ausgewählt.

• Sample Player-Modus: Pads 1-6 lösen jeweils ein Sample aus, das Sie in der Software zuweisen können (die Lautstärke wird ebenfalls in der Software eingestellt). Unbeleuchteten Pads wurden keine Samples zugeordnet. Um die Wiedergabe eines Samples zu stoppen, halten Sie die Umschalttaste gedrückt und drücken Sie dann das entsprechende Pad (der Pads 1-3 oder Pads 4-6).

• Anschlagdynamischer Sample Trigger-Modus: Die Pads verhalten sich genauso wie die Pads im Sample Player-Modus, jedoch mit dem Unterschied, dass sie anschlagdynamisch reagieren - d.h., dass die Lautstärke mit der sie wiedergegeben werden, direkt von der Anschlagstärke abhängt. Dieser Modus kann Ihrer Performance eine "menschlichere Note" verleihen.

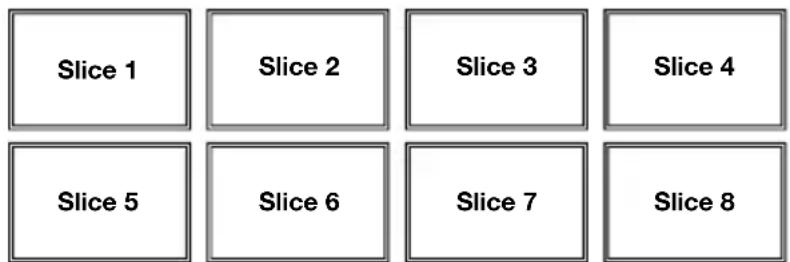

32. Slicer: Mit dieser Pad-Modus-Taste kann zwischen zwei Pad-Modi gewechselt werden:

Slicer-Modus und Slicer Loop-Modus. Wenn die Taste nicht leuchtet, wird beim erstmaligen Drücken der Taste immer der Slicer-Modus ausgewählt. Wichtig: Damit der Slicer-Modus und der Slicer Loop-Modus funktioniert, muss Ihr Track ein Beat-Grid eingestellt haben.

• Slicer-Modus: Die acht Pads repräsentieren acht aufeinanderfolgende Schläge— sogenannte "Slices"—innerhalb des Beat-Grids. Das aktuell wiedergegebene Slice wird durch das aktuell beleuchtete Pad dargestellt; das Licht "bewegt sich durch die Pads", so wie es sich durch jedes der acht Slices bewegt. Drücken Sie ein Pad, um das entsprechende Slice zu spielen—halten Sie das Pad gedrückt, um das Slice als Loop wiederzugeben. Wenn Sie das Pad loslassen, wird der Track zur normalen Wiedergabe zu jenem Punkt zurückkehren, an dem sich der Track befinden würde, wenn Sie das Pad nie gedrückt hätten (so als ob der Track einfach normal weitergelaufen wäre). Drücken Sie die Taste Parameter < oder >, um den Wert der Slice-Quantisierung zu verringern oder zu erhöhen. Halten Sie die Umschalttaste gedrückt und drücken Sie dann die Taste Parameter < oder >, um die Größe des Slice-Bereichs zu verringern oder zu erhöhen.

• Slicer Loop-Modus: Die Pads verhalten sich genauso wie im Slicer-Modus, mit dem Unterschied, dass die Phrase mit den acht Slices als kontinuierlicher Loop im Track wiedergegeben wird.

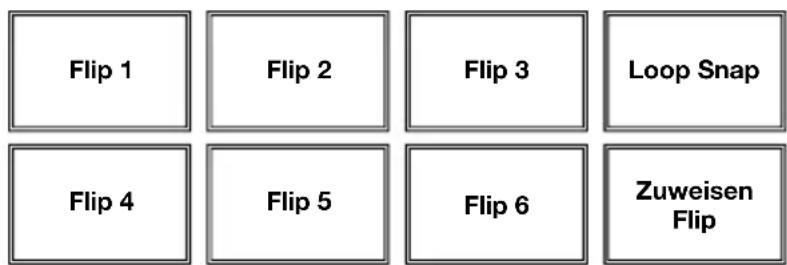

Flip Controls Wenn Sie das Serato Flip Expansion Pack gekauft haben, können Sie Ihre Flips mit folgenden Befehlen erstellen und kontrollieren:

• Im Hot Cue-Modus oder Hot Cue Autoloop-Modus (drücken Sie Cues, um in einen dieser Modi zu gelangen): o Um die Flip-Aufnahmebereitschaft zu aktivieren/deaktivieren, drücken Sie die Taste Parameter <. o Halten Sie die Umschalttaste gedrückt und drücken Sie die Taste Parameter <, um das Looping für das Flip zu aktivieren oder zu deaktivieren. o Um sofort mit der Wiedergabe des zuletzt gespielten (oder noch spielenden) Flip zu beginnen, drücken Sie die Taste Parameter >. Wenn Sie dies während der Aufnahme eines Flip tun, wird die Aufnahme stoppen und die Wiedergabe des Flip beginnen. o Halten Sie die Umschalttaste gedrückt und drücken Sie die Taste Parameter >, um den aktuellen Flip zu aktivieren oder zu deaktivieren. Wenn sich die Abspielposition noch nicht im Flip-Bereich befindet, wird das Flip erst abgespielt, wenn die Abspielposition das Flip erreicht hat.

• Im Flip-Modus (halten Sie die Umschalttaste und drücken Sie Cues, um in diesen Modus zu gelangen): o In diesem Modus gilt: unbeleuchteten Pads wurde kein Flip zugewiesen; konstant leuchtenden Pads wurde ein Flip zugeordnet, welcher jedoch nicht abgespielt wird; blinkenden Pads wurde ein Flip zugeordnet, der derzeit abgespielt wird. o Um einem Pad einen Flip zuzuordnen, halten Sie Pad 8 gedrückt und drücken dann Pad 1, 2, 3, 5, 6 oder 7. o Um einen zugewiesene Flip wiederzugeben, drücken Sie Pad 1, 2, 3, 5, 6 oder 7 (wenn dem betreffenden Pad ein Flip zugewiesen wurde). o Um die Wiedergabe eines Flips sofort zu stoppen, halten Sie die Umschalttaste gedrückt und drücken Sie dann das entsprechende Pad. o Um die Länge des Flips automatisch anzupassen, damit es sich in das Beat- Grid (Loop Snap) einfügt, halten Sie Pad 4 gedrückt und drücken Sie dann auf ein Pad, dem ein Flip zugeordnet ist. Wichtig: Ihr Track muss ein fixes Beat-Grid haben, damit die Loop Snap-Funktion verwendet werden kann.

Navigation-Funktionen

33. Scroll Knob: Mit diesem Drehregler können die Musikstücke, Verzeichnisse, usw. Im

Programm durchlaufen werden. Der Regler kann auch gedrückt werden, um zwischen den im Programm angezeigten Feldern umzuschalten. Halten Sie die Umschalttaste gedrückt und drehen Sie diesen Knopf, um schnell zu blättern.

34. Ansicht / Sortieren nach BPM: Drücken Sie diese Taste, um durch die verfügbaren

Software-Anzeige-Modi zu blättern. Halten Sie die Umschalttaste gedrückt und drücken Sie dann auf diese Taste, um die Bibliothek nach BPM zu sortieren.

35. Zurück / Sortieren nach Song: Drücken Sie diese Taste, um den Wähler in den Software-

Feldern zurück zu bewegen. Halten Sie die Umschalttaste gedrückt und drücken Sie dann auf diese Taste, um die Bibliothek nach Songs zu sortieren.

36. Bereich / Sortieren nach Tonart: Drücken Sie diese Taste, um durch die Felder Dateien,

Durchsuchen, Vorbereiten und Verlauf zu blättern. Halten Sie die Umschalttaste gedrückt und drücken Sie dann auf diese Taste, um die Bibliothek nach Tonart zu sortieren.

37. L. Vorbereiten / Sortieren nach Interpret: Drücken Sie diese Taste, um der Track-Liste

einen ausgewählten Titel im Vorbereitungsbereich der Software hinzuzufügen. Halten Sie die Umschalttaste gedrückt und drücken Sie dann auf diese Taste, um die Bibliothek nach Interpret zu sortieren.

38. Laden: Drücken Sie eine dieser Tasten, während ein Track ausgewählt ist, um sie dem

entsprechenden Kanal zuzuordnen.

39. Pitch Fader: Zur Einstellung der Wiedergabegeschwindigkeit des Musikstücks. Eine direkt

neben dem Fader befindliche LED leuchtet auf, sobald dieser auf 0% gesetzt ist.

40. Takeover LEDs: Wird das andere Deck mit dem Deck-Schalter gewählt, stimmt unter

Umständen die Position des Pitch Faders des NS6II nicht mit der Tonhöheneinstellung des anderen Decks im Programm überein. Schieben Sie den Pitch Fader langsam in die vom Takeover LED angegebene Richtung, bis diese erlischt. Jetzt stimmt der Pitch Fader mit der Tonhöheneinstellung im Programm überein und kann diese wieder steuern.

41. Pitch Bend (+/–): Drücken oder halten Sie eine der beiden Tasten, um die

Wiedergabegeschwindigkeit des Musikstücks zeitweise zu verändern. Wird die Taste losgelassen, kehrt die Geschwindigkeit des Musikstücks zu dem durch den Pitch Fader eingestellten Wert zurück. Halten Sie die Umschalttaste gedrückt und drücken Sie dann diese Tasten, um den Tempobereich nach oben (+) oder unten (–) zu korrigieren.70

Steuerelemente für Effekte

42. FX 1, FX 2, FX 3: Je nach aktuellem FX-Modus besitzen diese Tasten auf jedem Deck

verschiedene Funktionen.

• Einzeleffekt-Modus: FX 1 aktiviert oder deaktiviert den Effekt; FX 2 aktiviert oder deaktiviert den ersten Effekt-Parameter (falls vorhanden); FX 3 aktiviert oder deaktiviert den zweiten Effekt-Parameter (falls vorhanden). Halten Sie die Umschalttaste gedrückt und drücken die Taste FX 1, um den gewünschten Effekt auszuwählen. Wahlweise können Sie auch die Umschalttaste gedrückt halten und den FX-Regler unter dem Effektnamen drehen, um schnell durch die Liste zu navigieren.

• Multieffekt-Modus: Diese Tasten aktivieren oder deaktivieren jeweils den ersten, zweiten und dritten Effekt in der Effektkette. Halten Sie die Umschalttaste gedrückt und drücken Sie eine der Tasten, um den Effekt für diese Position in der Effektkette auszuwählen. Wahlweise können Sie auch die Umschalttaste gedrückt halten und den FX-Regler unter dem Effektnamen drehen, um schnell durch die Liste zu navigieren.

43. Regler FX 1, FX 2 und FX 3: Je nach aktuellem FX-Modus besitzen diese Regler auf jedem

Deck verschiedene Funktionen.

• Einzeleffekt-Modus: Der Regler FX 1 regelt die "Wet/Dry-Balance" des Effekts, Regler FX 2 steuert den ersten Effekt-Parameter und Regler FX 3 steuert den zweiten Effekt- Parameter. Ist der Touch-Modus aktiviert, berühren Sie den Regler FX 1, um seinen Effekt zu aktivieren und lassen ihn los, um den Effekt zu deaktivieren.

• Multieffekt-Modus: Die Regler steuern die jeweilige "Wet/Dry-Balance" des ersten, zweiten und dritten Effekts in der Effektkette. Ist der Touch-Modus aktiviert, berühren Sie den Regler, um seinen Effekt zu aktivieren und lassen ihn los, um den Effekt zu deaktivieren.

44. Beat / Modus: Tippen Sie mehrmals im gewünschten Tempo auf diese Taste, um die LFO-

Geschwindigkeit des Effekts festzulegen. Halten Sie diese Taste gedrückt, um den Beat- Multiplikator auf die BPM des Decks zurückzusetzen. Halten Sie die Umschalttaste gedrückt und drücken Sie diese Taste, um zwischen Einzeleffekt-Modus und Multieffekt-Modus zu wechseln.

45. Beat-Regler: Drehen Sie diesen Regler, um die Zeiteinteilung für die ausgewählten Effekte

46. FX Zuweisen: Verwenden Sie diese Tasten, um dem entsprechenden Kanal Effekt A und/oder B

zuzuweisen. (jeder Effekt kann auf einen einzelnen oder auf alle vier Kanäle)

47. Kanal-Filter: Drehen Sie diesen Regler, um das Filter am entsprechenden Kanal einzustellen.

Der Filtertyp, der angepasst wird, hängt von der Taste Filter-Modus ab.

48. Filter-Modus: Drücken Sie diese Taste, um den Filter-Modus (aus, Filter-Roll-Modus oder Filter-

FX-Modus) zu ändern, der die Kanalfilter-Regler beeinflusst.

• Aus: Wenn diese Taste ausgeschaltet ist, wird der Kanalfilter-Regler aktiviert und wendet ein Tiefpassfilter auf den entsprechenden Kanal an, wenn Sie ihn gegen den Uhrzeigersinn drehen oder ein Hochpassfilter, wenn Sie ihn im Uhrzeigersinn drehen.

• Filter Roll-Modus: Drücken Sie diese Taste einmal, um den Filter-Roll-Modus zu aktivieren (die Taste leuchtet rot auf). Der Kanalfilter-Regler wird aktiviert und wendet ein Tiefpassfilter auf den entsprechenden Kanal an, wenn Sie ihn gegen den Uhrzeigersinn drehen oder ein Hochpassfilter, wenn Sie ihn im Uhrzeigersinn drehen. Außerdem wird am Filter eine Loop Roll angewendet, die kürzer wird, je weiter der Regler von der mittleren Position wegbewegt wird. Drücken Sie diese Taste einmal, um den Filter-Roll-Modus zu deaktivieren.

• Filter FX-Modus: Halten Sie die Umschalttaste gedrückt und drücken Sie dann auf diese Taste, um den Filter-FX-Modus zu aktivieren (die Taste beginnt rot zu blinken). Der Kanalfilter-Regler wird aktiviert und wendet ein Tiefpassfilter auf den entsprechenden Kanal an, wenn Sie ihn gegen den Uhrzeigersinn drehen oder ein Hochpassfilter, wenn Sie ihn im Uhrzeigersinn drehen. Wird der Regler von der mittleren Position wegbewegt, passt dies außerdem den Parameter 1 der Effekte an, mit denen dieser Kanal versehen wurde. Drücken Sie diese Taste einmal, um den Filter-FX-Modus zu deaktivieren.71

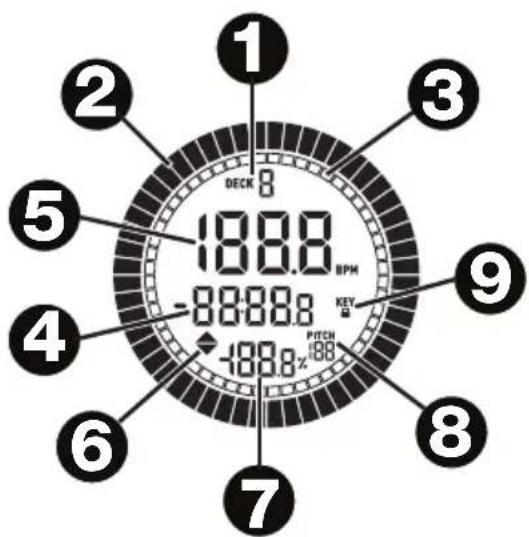

1. Aktives Deck: Zeigt das aktuell aktive Deck an.

2. Position des Plattentellers: Zeigt die aktuelle

3. Zeitleiste: Bietet eine visuelle Referenz über die

verbleibende Zeit des aktuellen Tracks. Wenn der Track beinahe das Ende erreicht hat, blinkt die Leiste zur Warnung.

4. Verbleibende/Verstrichene Zeit: Zeigt die

verbleibende bzw. verstrichene Zeit des aktuellen Tracks an. Drücken Sie die Umschalttaste und die Scratch-Taste, um die Anzeige zu ändern.

5. BPM: Zeigt die aktuelle BPM-Zahl für den

6. Pitch-Anpassung: Gibt die Richtung an, in die der

Pitch-Fader bewegt werden muss, um die BPM-Anzahl des aktuellen Tracks mit der BPM-Anzahl des anderen Decks zu synchronisieren.

7. Tonhöhe: Zeigt die Tonhöhe des aktuellen Tracks an.

8. Pitch-Range: Zeigt den aktuellen Pitch-Bereich an.

9. Keylock: Dieses Symbol leuchtet auf, wenn Keylock für das aktuelle Deck aktiv ist. Lesen Sie

das Serato DJ Intro-Handbuch, um mehr über Keylock zu erfahren.

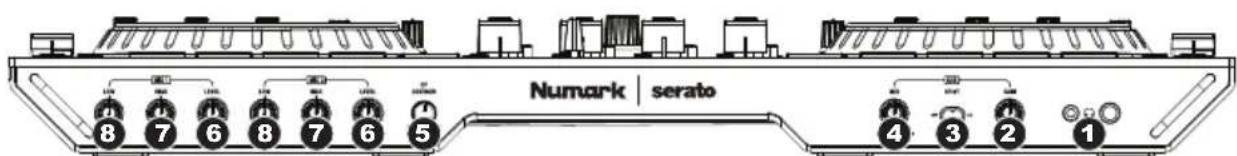

1. Kopfhörer (6,35 mm oder 3,5 mm): Schließen Sie hier Ihren Kopfhörer mit 6,35 mm oder 3,5

mm Klinkenstecker an, um Signale vorzuhören und Cue Funktionen zu verwenden.

2. Kopfhörervolume: Stellt die Lautstärke des Kopfhörerausgangs ein.

3. Split Cue: Falls dieser Schalter auf On gesetzt ist, wird das Kopfhörersignal geteilt, so dass alle

Kanäle, die zum Cue-Kanal senden, als Monosignal auf der linken Seite und das Mono Master Signal auf der rechten Seite gehört werden. Wenn der Schalter auf Off gesetzt ist, werden die Cue und Program Signale miteinander gemischt.

4. Cue Mix: Drehen Sie diesen Regler, um im Kopfhörerkanal zwischen Cue und Program Audio

überblenden zu können. Befindet sich der Regler ganz links, hören Sie über Kopfhörer nur die Kanäle, die zum Cue geroutet werden. Wenn der Regler ganz rechts steht, ist nur das Program Mix Signal hörbar.

5. Crossfader Contour: Passt die Neigung der Crossfader-Kurve an. Stellen Sie den Schalter nach

links für sanfte Übergänge (Mixing) oder nach rechts für abrupte Übergänge (Scratching).

6. Mic-Gain: Dient zur Einstellung des Mikrofon-Audiopegels.

7. Mic High: Stellt die Höhen des Signals im entsprechenden Kanal ein.

8. Mic Low: Stellt die Bässe des Signals im entsprechenden Kanal ein.

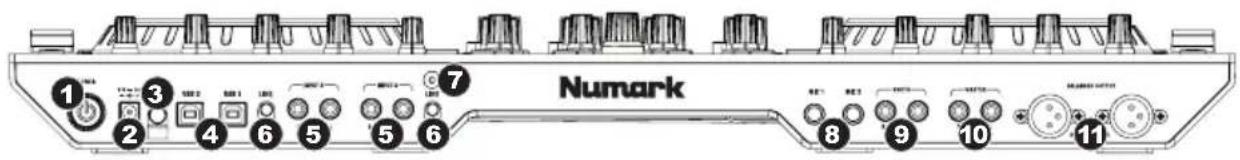

1. Power Schalter: Mit diesem Schalter können Sie den NS6II einschalten, nachdem alle

Kabelverbindungen vorgenommen wurden. So vermeiden Sie Beschädigungen an Ihren Geräten. Schalten Sie den NS6II vor den Verstärkern ein und schalten Sie Ihre Verstärker aus, bevor Sie den NS6II ausschalten.

2. Power Eingang: Verwenden Sie das beiliegende Netzteil (12 V, 2 A, mittlerer Pin mit

positiver Polarität), um den NS6II mit einer Steckdose zu verbinden. Verbinden Sie, während das Gerät ausgeschaltet ist, das Netzteil zuerst mit dem NS6II und stellen Sie anschließend die Verbindung zur Steckdose her.

3. Kabelhalterung: Sie können das Kabel mit dieser Kabelhalterung sichern, um ein

versehentliches Trennen zu verhindern.

4. USB-Anschluss 1/2: Verwenden Sie ein handelsübliches USB-Kabel (im Lieferumfang

enthalten), um jeden Port mit einem freien USB-Anschluss Ihres Computers zu verbinden. Mit diesen beiden Anschlüssen können Sie Audiodaten von 2 Computern gleichzeitig steuern, was einen nahtlosen Übergang beim DJ-Wechsel sorgt. Um einen Kanal zum Steuern Ihres Computers festzulegen, stellen Sie seinen Eingangswahlschalter auf PC und seinen USB-Wahlschalter auf den gewünschten Anschluss (USB1 oder USB2).

5. Line/Phono Eingänge (RCA): Schließen Sie an diese Eingänge Ihre Audioquellen an. An

diese Eingänge können Sie Geräte mit Linepegel und Phonopegel anschließen.

6. Line/Phono Schalter: Abhängig davon, welches Gerät Sie an die Line/Phono Eingänge

angeschlossen haben, müssen Sie diesen Schalter in die richtige Position setzen. Falls Sie Turntables mit Phonopegel anschließen, bringen Sie diesen Schalter in die Phono Position, um das Phono Signal zusätzlich zu verstärken, Bei der Verwendung eines Gerätes mit Linepegel, wie einem CD-Player, wählen Sie die Line Position.

7. Grounding Terminal: Bei der Verwendung von Phono Pegel Turntables mit einem

Massekabel müssen Sie dieses an diese Erdungspins anschließen. Sollten Sie ein tiefes Brummen oder andere Klangstörungen hören, sind Ihre Turntables möglicherweise nicht geerdet. Hinweis: Bei einigen Turntables ist die Masseverbindung in die Chinch (RCA) Verbindung integriert—bei diesen Geräten benötigen Sie dann keine zusätzliche Masseverbindung.

8. Mic-Eingänge (6,35 mm): Verbinden Sie die 6,35 mm Mikrofone mit diesen Eingängen.

Die Bedienelemente für das Mikrofon befinden sich auf der Frontplatte. Die Audiosignale des Eingangs werden direkt zum Programm-Mix und Cue Mix geroutet.

9. Booth Ausgang (RCA): Schließen Sie diesen Ausgang an ein Monitor System, z.B. einen

Bodenmonitor oder ein Abhörsystem, an. Die Lautstärke dieses Ausgangs regeln Sie mit dem Booth-Regler auf der Oberseite des Mixers.

10. Master Ausgang (RCA): Verbinden Sie diesen Ausgang mit einem PA System,

Aktivmonitoren oder einer HiFi-Anlage. Die Lautstärke dieses Ausgangs wird mit dem Master Regler auf der Mixer Oberseite geregelt.

11. Master Ausgang (Symmetrisch, XLR): Schließen Sie den symmetrischen XLR Ausgang

an ein PA System oder an Aktivlautsprecher an. Die Lautstärke dieses Ausgangs wird mit dem Master Regler auf der Mixer Oberseite geregelt.73
