G 4415 - Papiermesser OLYMPIA - Kostenlose Bedienungsanleitung

Produkttyp	Guillotine-Papierschneider
Marke	Olympia
Modell	G 4415
Schnittlänge	448 mm
Schnittkapazität	15 Blatt (80 g/m²)
Materialien	Stahl (Klinge), Kunststoff (Gehäuse), Plexiglas (Schutz)
Zuführung	Manuell
Hauptfunktionen	Schneiden von Papier, Karten, Fotopapier, laminierten Blättern
Sicherheit	Plexiglas-Klingenschutz, Druckbalken mit Fingerschutz, Guillotine-Verriegelung
Wartung und Reinigung	Reinigung mit feuchtem Tuch und weicher Bürste; keine aggressiven Reinigungsmittel verwenden
Installationsanleitung	Montage des Klingenschutzes vor Gebrauch; Entriegeln der Guillotine zum Anheben
Einstellung der Guillotine	Spannschraube anpassen, wenn die Guillotine nicht in der oberen Position bleibt
Papierführung	Schiene mit Verriegelung, Positionierung über Raster
Empfohlene Arbeitsfläche	Eben und stabil
Nutzungshinweise	Heftklammern/Büroklammern entfernen; Kleidung, Schmuck, Haare fernhalten
Garantie	Rückgabe im Geschäft mit Originalverpackung und Kassenzettel
Entsorgung	Wertstoffhof oder Recyclingzentrum; nicht in den Hausmüll werfen

Häufig gestellte Fragen - G 4415 OLYMPIA

Wie montiere ich den Klingenschutz am Papierschneider Olympia G 4415?

Entfernen Sie vor der Verwendung die Schrauben des Druckbalkens, entfernen Sie das Schutzpapier der Plexiglas-Klinge, entriegeln Sie die Guillotine, heben Sie sie leicht an, setzen Sie dann den Schutz von hinten ein, indem Sie die Löcher ausrichten. Befestigen Sie ihn mit den Schrauben, ohne zu fest anzuziehen.

Welche Papiersorten können mit diesem Papierschneider geschnitten werden?

Der Papierschneider Olympia G 4415 ist zum Schneiden von Papier, Karten, Fotopapier und laminierten Blättern ausgelegt, bis zu 15 Blatt à 80 g/m².

Wie entriegle ich die Guillotine vor der Verwendung?

Drehen Sie die Verriegelung (9) im Uhrzeigersinn, um zu entriegeln. Die Guillotine kann dann mit dem Griff angehoben werden.

Wie stelle ich die Guillotine ein, wenn sie nicht in der oberen Position bleibt?

Wenn die Guillotine zu locker ist, ziehen Sie die Einstellschraube (10) langsam mit einem geeigneten Werkzeug fest. Wenn sie zu fest ist, lösen Sie die Schraube leicht. Testen Sie nach jeder Anpassung.

Was tun, wenn die Klinge beschädigt ist?

Verwenden Sie das Gerät nicht, wenn die Klinge beschädigt ist. Kontaktieren Sie den Kundendienst oder bringen Sie das Gerät zur Reparatur oder zum Austausch in den Laden.

Wie reinige ich den Papierschneider sicher?

Reinigen Sie die Oberflächen mit einem leicht feuchten Tuch. Für die Klinge verwenden Sie vorsichtig eine weiche Bürste. Verwenden Sie niemals aggressive Chemikalien.

Was ist die maximale Schnittkapazität in Blättern?

Die maximale Kapazität beträgt 15 Blatt Standardpapier (80 g/m²). Testen Sie bei anderen Stärken schrittweise.

Wie positioniere ich die Papierführung?

Entriegeln Sie die Verriegelung der Führung, schieben Sie sie auf der Schiene in die gewünschte Position, unterstützt durch die Raster, und verriegeln Sie sie.

Ist das Gerät für die Verwendung durch Kinder geeignet?

Nein, der Papierschneider muss aufgrund der scharfen Klinge außerhalb der Reichweite von Kindern aufbewahrt werden. Die Verwendung ist Erwachsenen vorbehalten.

Wie entsorge ich den Papierschneider am Ende seiner Lebensdauer?

Werfen Sie das Gerät nicht in den Hausmüll. Bringen Sie es zu einer Sammel- oder Recyclingstelle gemäß den örtlichen Vorschriften für Elektroschrott.

BEDIENUNGSANLEITUNG G 4415 OLYMPIA

DE Bedienungsanleitung
Operating Manual
FR Mode d'emploi
ES Manual de instructaciones

Hebelschneider G 3120 / G 4420 / G 3640 / G 4640 / G 3115 / G 4415

Guillotine G 3120 / G 4420 / G 3640 / G 4640 / G 3115 / G 4415

Coupe-papier guillotine G 3120 / G 4420 / G 3640 / G 4640 / G 3115 / G 4415

Cizalla de palanca G 3120 / G 4420 / G 3640 / G 4640 / G 3115 / G 4415

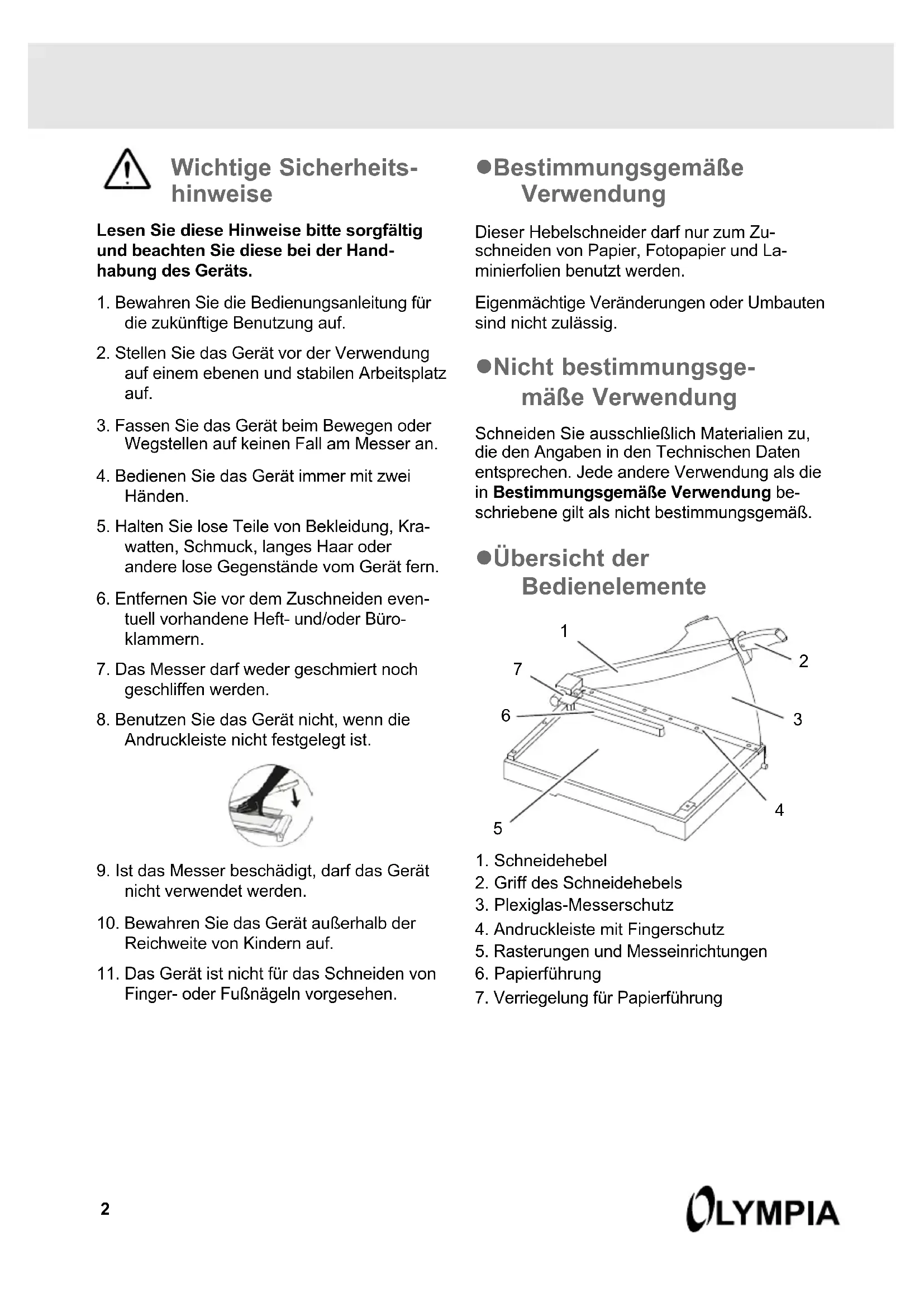

Wichtige Sicherheitshinweise

Lesen Sie diese Hinweiseitte sorgfaltig und beachten Sie diese bei der Handhabung des Gerats.

1. Bewahren Sie die Bedienungsanleitung für die zukünftige Benutzung auf.
2. Stellen Sie das Gerät vor der Verwendung auf einem ebenen und stabilen Arbeitsplatz auf.
3. Fassen Sie das Gerät beim Bewegen oder Wegstellen auf keinen Fall am Messer an.
4. Bedieren Sie das Gerät immer mit zwei Handen.
5. Halten Sie lose Teile von Bekleidung, Krawatten, Schmuck, langes Haar oder andere lose Gegenstände vom Gerät fern.
6. Entfernen Sie vor dem Zuschneiden eventuell vorhandene Heft- und/oder Buro-klammern.
7. Das Messerarf weder geschmiert noch geschlaffen werden.
8. Benutzen Sie das Gerät nicht, wenn die Andruckleiste nicht festgelegt ist.

1. Ist das Messer beschädigt, darf das Gerät nicht verwendet werden.
2. Bewahren Sie das Gerät außerhalb der Reichweite von Kindern auf.
3. Das Gerät ist nicht für das Schneiden von Finger- oder Fußnägeln vorgesehen.

- Bestimmungsgemäß Verwendung

Dieser Hebelschneiderarf Nur zum Zuschneiden von Papier, Fotopapier und Laminierfolienbenutztwerden.

Eigenmächtige Veränderungen oder Umbauten sind nicht zulässig.

- Nicht bestimmungsgemeße Verwendung

Schneiden Sie ausschließlich Materialien zu, die den Angaben in den Technischen Daten entsprechen. Jede andere Verwendung als die in Bestimmungsgemäß Verwendung beschriebene gilt als nicht bestimmungsgemäß.

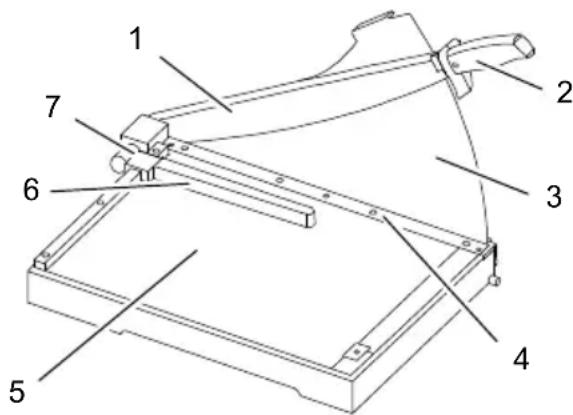

- Übersicht der Bedienelemente

1. Schneidehebel
2. Griff des Schneidehebels
3. Plexiglas-Messerschutz
4. Andruckleiste mit Fingerschutz
5. Rasterungen und Messeinrichtungen
6. Papierführung
7. Verriegelung für Papierführung

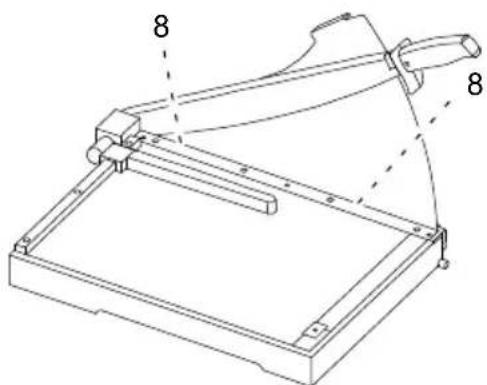

- Messerschutz montieren

Bevor Sie den Hebelschneider verwenden, montieren Sie zuerst den Plexiglas-Messerschutz, um sich vor dem scharfen Messer zuschützen.

1. Entnehmen Sie das Gerät vorsichtig der Verpackung.
2. Entfernen Sie die Schrauben (8) aus der Andruckleiste (4).
3. Entfernen Sie das Schutzpapier vom Plexiglas-Messerschutz (3).
4. Entriegeln Sie den Schneidehebel (1), in dem Sie die Verriegelung (9) im Uhrzeiger-sinn drehen.
5. Ziehen Sie den Schneidehebel (1) etwas nach oben. Setzen Sie den Plexiglas-Messerschutz (3) vorsichtig von hinter so ein, dass der Schutz am Messer anliegt.

Hinweis: Am Griff (2) befindet sich eine keine Nase, die auf der linken Seite des Plexiglas-Messerschutzes (3) sein muss. Bewegen Sie die Abdeckung so, dass die Schraubenlocher mit dem jeweiligen Gewinde fluchten.

Achtung: Sachschaden! Der Plexiglas-Messerschutz (3) kann beschädigt werden. Ziehen Sie die Schrauben nicht zu fest an.

1. Fixieren Sie den Plexiglas-Messerschutz (3) mit den Schrauben (8) an der Andruckleiste (4).

Hebelschneider

1. Entnehmen Sie das Gerät vorsichtig der Verpackung.

Achtung: Verletzungsgefahr! Das Messer des Hebelschneiders ist sehr scharf! Niemals in das Messer des Hebelschneiders fassen.

1. Stellen Sie das Gerät vor der Verwendung auf einem ebenen und stabilen Arbeitsplatz auf.

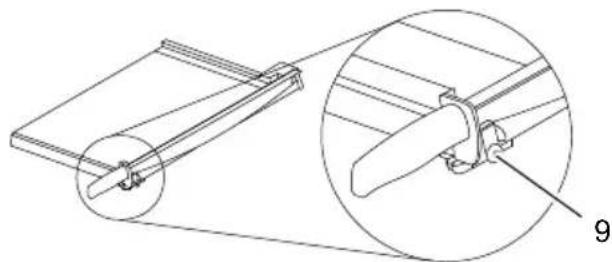

Hinweis: Der Schneidehebel (1) ist an der Unterseite des Schneidebretts arretiert.

1. Entriegeln Sie den Schneidehebel (1), in dem Sie die Verriegelung (9) im Uhrzeiger-sinn drehen.

1. Bewegen Sie den Schneidehebel (1) mit dem Griff (2) nach oben.
2. Legen Sie das zu schneidende Material an die gewünschte Position unter die Andruckleiste (4) und drücken Sie die Andruckleiste nach unten.
3. Schneiden Sie das Material, indem Sie den Schneidehebel (1) mit dem Griff (2) nach unten bewegen.

Achtung: Verletzungsgefahr! Das Messer des Hebelschneiders ist sehr scharf! Niemals in das Messer des Hebelschneiders fassen.

Hinweis: Nach dem Zuschneiden muss der Schneidehebel (1) wieder an der Unterseite des Schneidebretts verriegelt werden.

1. Bewegen Sie den Schneidehebel (1) mit dem Griff (2) ganz nach unten. Verriegeln Sie den Schneidehebel, indem Sie die Ver

riegelung (9) gegen den Uhrzeigersinn dren.

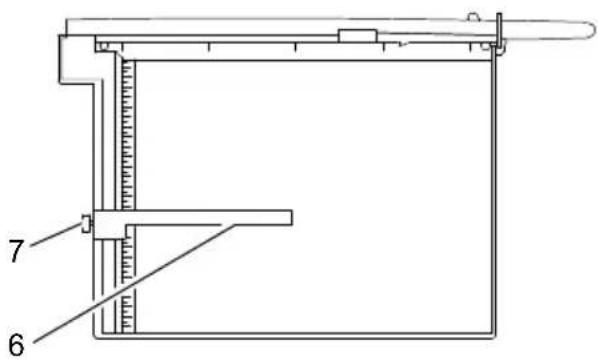

Papierführung

1. Losen Sie die Verriegelung (7) der Papierführung (6).
2. Schieben Sie die Papierführung (6) vorsichtig auf die Schiene.

Hinweis: Verschieben Sie die Papierführung (6) nicht, wenn die Verriegelung (7) nicht gelöst ist.
3. Positionieren Sie die Papierführung (6) mit Hilfe der Rasterungen und Messeinrichtungen (5).
Hinweis: Die Papierführung (6) kann in der Schiene stufenlos verstellt werden.
4. Verriegeln Sie die Papierführung (6). Die Papierführung dient als Anschlag für das zu schneidende Material.

-Technische Daten

Schneidelange (mm)

G 3640	360
G 4640 460
G 3120 310
G 4420 448
G 4415 448
G 3115 310

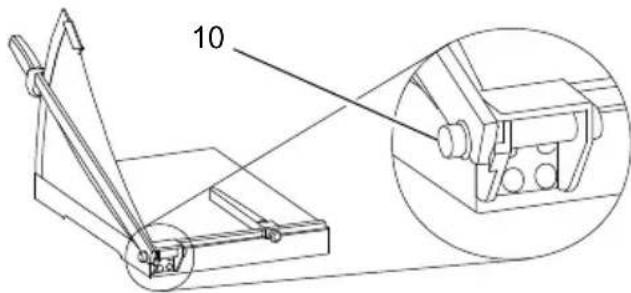

Schneidehebel einstellen

Nach einiger Zeit der Benutzung Goes the Schneidehebel (1) zu leichtgangig und halt sich nicht mehr selbst in Position. Dann ist es erforderlich den Schneidehebel (1) neueinzustellen.

1. Ziehen Sie die Schraube (10) mit einem geeigneten Werkzeug langsam fester.

Hinweis: Testen Sie unter Beachtung der Sicherheitschinweise, ob der Schneidehebel in Position bleibt. Geht der Schneidehebel zu schwergängig,lös Sie die Schraube (10) mit einem geeigneten Werkzeug langsam.

Schnittleistung Blatt (80g / m^2)

G 3640	40
G 4640 40
G 3120 20
G 4420 20
G 4415 15
G 3115 15

Abmessungen (L× B× H) (mm)

G 3640	294 x 630 x 360
G 4640 394 x 730 x 370
G 3120 385 x 405 x 300
G 4420 360 x 535 x 445
G 4415 360 x 535 x 445
G 3115 385 x 410 x 445
Gewicht (kg)
G 3640	4,9
G 4640 8,2
G 3120 2,7
G 4420 4,9
G 4415 4,9
G 3115 2,7

Gerät reinigen

Achtung: Verletzungsgefahr! Das Messer des Hebelschneiders ist sehr scharf! Reinigen Sie das Messer des Hebelschneiders mit größter Vorsicht!

Reinigen Sie das Geräteoberflächen mit einem leicht angefeuchtetem Tuch. Reinigen Sie das Messer vorsichtig mit einem weichen Pinsel.

Verwenden Sie zur Reinigung des Geräts keine aggressiven Reinigungsmittel oder Chemikalien.

- Entsorgung

Wollen Sie Ihr Gerät entsorgen,bringen Sie es zur Sammelstelle Ihreskommunalen Entsorgungsträgers (z. B.Wertstoffhof). Nach dem Elektro- undElektronikgerätegesetz sind Besitzer von Altgeräten gesetzlich verpflichtet,alte Elektro- und Elektronikgeräte einergetrennten Abfallerfassung zuzuführen.

mbol bedeutet, dass Sie das Gerät auf Fall in den Hausmull werfen)dürfen!

Verpackungsmaterialien entsorgen Sie entsprechend den lokalen Vorschriften.

Garantie

Lieber Kunde,

wir freuen uns, dass Sie sich für ein Qualitätsprodukt der Marke Olympia entschieden haben. Sollte sich an Ihr Gemärter wider Erwarteten ein technisches Problem ergeben, beachten Sieitte folgende Punkte:

• Die Garantiezeit für Ihr Gerät beträgt 24 Monate.
  -Bewahren Sie unbedingt den Kaufbeleg und die Originalverpackung auf.
• Sollte ein Problem auftreten, rufen Sieitte zuerst unsere Hotline an:

01805007514

(Kosten aus dem dt. Festnetz bei Drucklegung: 14 ct/Min., maximal 42 ct/Min. aus den Mobilfunknetzen)

Oft kann unser Fachpersonal Telefonisch weiterhelfen.

• Kann jedoch der Fehler Telefonisch nicht beseitigt werden, bitten wir Sie, das Gerät in der Originalverpackung an folgende Anschrift zu senden:

Garantiereparaturen können nur mit beigefugtem Kaufbeleg erfolgen.

Herzlichen Dank für Ihr Verständnis.
