BEDIENUNGSANLEITUNG FUBE50060 ABUS

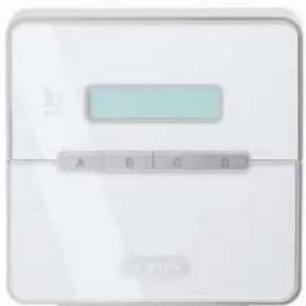

Terxon MX Hybrid Alarmzentrale - Bedienungsanleitung
Perfekte Sicherheit für Wohnung, Haus und Gewerbe
These Bedienungsanleitung gehort zu dieser Produkt. Sie enthalt wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie theses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Eine Auflistung aller Inhalte finden Sie in dem Inhaltsverzeichnis auf Seite 3.
11847216
1 Einführung
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns für den Kauf der Einbruchmeldezentrale Terxon MX. Mit diesen Gerät haben Sie ein Produkt erworben, das nach dem heutigen Stand der Technik gebaut wurde.
Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller (www.abus-sc.eu) hinterlegt.
Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!
Bei Fragen wenden Sie sich an ihren Fachhändler.
ABUS Security-Center GmbH & Co. KG
86444 Affing
GERMANY
www.abus-sc.eu
info@abus-sc.eu
2 Bestimmungsgemäß Verwendung
These Einbruchmeldezentrale dient in Kombination mit entsprechenden Meldern und Signalgebern zur Absicherung Ihres Eigentums. Sie können damit ihre Firma, Haus, Garage, Gartenhaus, Wochenendhaus, etc. absichern.
Die Zentrale meldet das unerlaubte Eindringen durch das Schalten von Ausgängen, an die optische, akustische oder stille Alarmgeber anschlossen sind.
Der Kontakt der Zentrale nebst angeschlossenen Komponenten mit Feuchtigkeit, z.B. im Badezimmer u.a. ist unbedingt zu vermeiden. Eine andere Verwendung als die zuvor beschriebene kann zur Beschädigung thesese Produkte führen.
Darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag, etc. verbunden. Das Netzteil ist für den Betrieb am öffentlichen Stromnetz mit 230 Volt / 50 Hz Wechselspannung geeignet.
Das gesamte Produkt darf nicht geändert bzw. umgebaut werden.
Der Anschluss an das öffentliche Stromnetz unterliegt länderspezifischen Regelungen.itte informieren Sie sich darüber im Vorfeld.
3 Inhalt
1 Einführung 2
2 Bestimmungsgemäß Verwendung 2
3 Inhalt. 3
4 Sicherheitshinweise 5
5 Übersicht Bedienteil 6
6 Aktivieren 7
6.1 Komplettaktivieren 7
6.1.1 Ausgangsmodus 7
6.1.2 Anzeige bei aktiviertem System 8
6.1.3 Offene Zonen 8
6.1.4 Abbruch 8
6.2 Internaktivieren 9
6.3 Aktivierung durch Schlüsselschalter 9
7 Deaktivieren 10
8 Alarm 10
8.1 Anzeige des Alarms 10
8.2 Ruckstellen eines Alarms 10
9 Benutzerfunktionen 11
9.1 Zonen sperren 11
9.2 Benutzercodes 12
9.3 Andern des Benutzernamens 13
9.4 Berührungslose Leseinheit (Chipschlüsselleser) 14
9.5 Löschen eines Chipschlüssels 14
9.6Ereignisspeicher 15
9.7 Andern von Datum und Uhrzeit 16
9.8 Turgong ein-/ausschalten 17
9.9 Systemtests 17
9.9.1 Sirenentest 17
9.9.2 Gehtest 17
10 Bedienung eines partitionierten Systems 19
10.1 Bedienteil 19
10.2 Aktivieren einer Partition 19
10.3 Deaktivieren einer Partition 19
10.4 Nach einem Alarm 19
10.4.1 Abstellen der Sirenen 19
10.4.2 Rucksetzen des Systems 20
10.5 Zonen sperren 20
11 Systemplan 21
4 Sicherheitschinweise
!WARNUNG!
Zur Vermeidung von Bränden und Verletzungen beachten Sieitte die folgenden Hinweise:
- Befestigen Sie das Gerät sichere an einer trockenen Stelle im Haus.
Sorgen Sie für eine auseichende Belüfung der Zentrale. - Setzen Sie die Zentrale keinen Temperaturen unterhalb von -10^ , bzw. über 55^ aus.
Die Zentrale wurde nur für die Innenanwendung gebaut.
Die maximale Luftfeuchtigkeit darf 90% (nicht kondensierend) nicht übersteigen. - Stellen Sie sicher, dass von Außen keine metallischen Gegenstände in die Zentrale eingeführt werden können.
- Führer Sie alle Arbeiten an der Zentrale im spannungsfreien Zustand durch.
!ACHTUNG!
Bitte beachten Sie folgende Vorsichtsmaßnahmen, damit Ihr Gerät stets einwandfrei Funktioniert:
Die Zentrale wird über den bereits eingebauten Transformer mit 12V Gleichspannung versorgt.
- Der Transformer wird über eine separat abgesicherte Leitung mit dem 230VAC Hausnetz verbunden.
Die Anschlussarbeiten an das Hausnetz unterliegen landerabhängigen Bestimmungen.
Die Notstromversorgung wird durch einen 7Ah Akku sichergestellt.
Die maximale Stromaufnahme der angeschlossenen Komponenten darauf zu keiner Zeit 1A übersteigen.
- Ersetzen Sie Sicherungen stets mit Sicherungen des gleichen Typs, keinesfalls hoher.
WICHTIGE INFO
Zu Einbruchmeldezentralen im Allgemeinen:
Durch unsachgemäß oder unsaubere Installationsarbeiten kann es zu Fehlinterpretationen von Signalen und in Folge zu Falschalarmen kommt. Die Kosten für mögliche Einsätze von Rettungskräften, wie z.B.: Feuerwehr oder Polizei, sind vom Betreiber der Anlage zu trag. Lesen Sie sich davon diese Anleitung suchen durch und achten Sie bei der Installation der Anlage auf genaue Bezeichnung der verwendeten Leitungen und Komponenten.
5 Übersicht Bedienteil

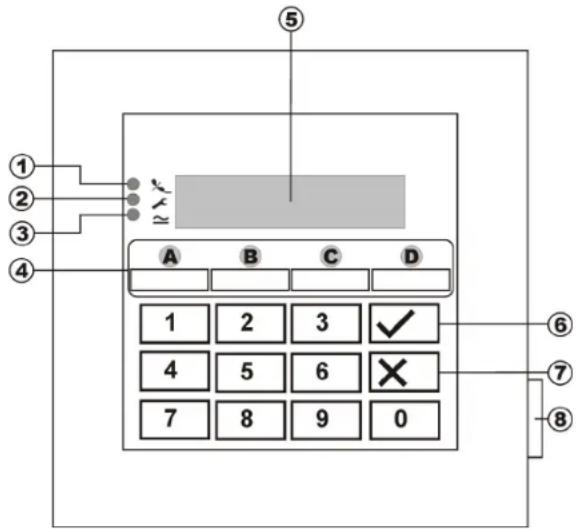

| Punkt | Beschreibung |
| 1 | Die LED brennt dauerhaft, wenn die Telefonleitung gestört ist. |
| 2 | Die LED leuchtet dauerhaft, wenn das System eine Störung hat und überprüft werden muss. |
| 3 | Die LED leuchtet dauerhaft, wenn die Netzversorgung vorhanden ist. Die LED blinkt, wenn die Netzversorgung ausgefallen ist und das Alarmsystem über den Akku betrieben wird. |
| 4 | These Tasten dieren zum Aktivieren des Alarmsystems in den verschiedenen Bereichen. |
| 5 | Klartextanzeige des LCD Bedienteils. |
| 6 | These Taste dient zum Bestätigen einer Eingabe |
| 7 | These Taste dient zum Abbrechen der Eingabe und zum Aufrufen der Benutzerfungtion spieren. |
| 8 | These Taste öffnet die Frontklappe. |
Zusatztasten :
(nur durch vorherige Freischaltung im Programmiermen unter Funktion „87 Bedienteilalarm")
1 & 3 gleichzeitig drücken, um einen Überfallalarm am Bedienteil auszulösen.
4 & 6 gleichzeitig drucken, um einen medizinischen Notruf am Bedienteil auszulosen.
7 & 9 gleichzeitig drucken, um einen Feueralarm am Bedienteil auszulosen.
6 Aktivieren
6.1 Komplettaktivieren
Das Alarmsystem wird in der Regel immer dann komplett aktiviert, wenn Sie beabsichtigen, das Objekt zu verlassen und sich niemand mehr im Objekt befindet. Die Alarmzentrale kann nur dann aktiviert werden, wenn alle Zonen bereit sind, dass heißt alle Fenster und Türen geschlossen sind. Es gibt zwei Möglichkeit das Alarmsystem über das Bedienteil (weitere Möglichkeit ist über einen Schlüsselschalter, siehe Seite 8) komplett zu aktivieren:
1.) Sie geben einen gultigen Benutzercode ein:
1234 und drücken im Anschluss die Taste:
2.) Sie geben einen gultigen Benutzercode ein:
1234 und drucken im Anschluss die Taste: A
(Anlage als Einzelsystem programmiert. Im partitionierten System wird durch Drücken von A nur der Teilbereich A aktiviert).
Je nach dem wie das Verhalten der Alarmzentrale Beim Aktivieren des Alarmsystems programmiert wurde, haben Sie nun drei Mogliche Varianten den Ausgangsmodus einzustellen (siehe auch S.6):
a) Ausgangsverzögerung
Das Alarmsystem wird nach Ablauf der eingegebenen Ausgangsverzögerungszeit aktiviert
b) Letzte Tur
Das Alarmsystem wird beim Schlieben einer Zone mit der Eigenschaft Ein-/Ausgang aktiviert
c) Manuell
Das Alarmsystem wird beim Schließen eines Kontaks der mit einem Bedienteil verbunden ist aktiviert.
6.1.1 Ausgangsmodus
Ausgangsverzogerung
Wurde die Variante Ausgangsverzogerung programmiert erhalten Sie nun die folgende Anzeige am LCD Display:
Bereich A 006 TERXON M
Die Zentrale hat nun die Ausgangsverzögerungszeit gestartet, damit Sie das Objekt verlassen können. Die Verzögerungszeit lauft ab. Dabei wird für die Dauer der Verzögerungszeit ein durchgehender Signatlon erzeugt (solte kein durchgehender Ton zu horen sein,lesen Sieitte den Abschnitt,Offene Zonen" auf Seite 7).
HINWEIS: Der Signalton wird nur erzeugt, wenn dies im Programmiermenü so eingestellt wurde.
Letzte Turs
Wurde die Variante Letzte Tur programmiert, erhalten Sie folgende Anzeige am LCD Display:
Bereich A --- TERXON M
Die Zentrale erzeugt nun einen durchgehenden Signatton (sollete kein durchgehender Ton zu horen sein,lesen Sieitte den Abschnitt „Offene Zonen" auf Seite 7). Sie konnen das Objekt nun verlassen. Das Alarmsystem wird erst aktiviert, wenn Sie eine Zone mit der Eigenschaft Ein/Ausgang geschlossen haben. Ist diese Zone bereits im Moment des Aktivierens geschlossen, so muss diese einmal geöffnet und wieder geschlossen werden (Öffnen und Schlieben der Haus-/Wohnungseingangstür). Das Alarmsystem wird sieben Sekunden nach Schlieben der Zone aktiviert.
HINWEIS: Der Signalton wird nur erzeugt, wenn dies im Programmiermenü so eingestellt wurde.
Manuell
Wurde die Variante Manuell programmiert, erhalten Sie nun die folgende Anzeige am LCD Display:
Bereich A --- TERXON M
Die Zentrale erzeugt nun einen durchgehenden Signatton (sollete kein durchgehender Ton zu horen sein, lesen Sieitte den Abschnitt „Offene Zonen" auf Seite 7). Sie konnen das Objekt nun verlassen. Das Alarmsystem wird erst aktiviert, wenn Sie einen Kontakt schreiben der mit einem Bedienteil verbunden ist. Das Alarmsystem wird sieben Sekunden nach Schlieben thesekstakts aktiviert.
HINWEIS: Der Signatlon wird nur erzeugt, wenn dies im Programmiermenu so eingestellt wurde.
6.1.2 Anzeige bei aktiviertem System
Nach Ablauf der Verzögerungszeit ist die Alarmzentrale aktiviert und gibt einen Doppelton aus. An dem LCD Bedienteil wird angezeigt:
Bereich A aktiv TERXON M
HINWEIS: Die Anzeige erscheint nur, wenn dies im Programmiermenü so eingestellt wurde.
Im Programmiermenu konnen die Einstellung so vorgenommen werden, dass die Anzeige nach ca. 30 Sekunden verschwindet undstatt dessen Datum und Uhrzeit anziegt (Funktion „28 Status Anzeige").
Durch Eingabe des Benutzercodes konnen Sie nun den Zustand der Anlage einsehen.
6.1.3 Offene Zonen
Kann die Alarmzentrale nicht aktiviert werden, weil eine Zone geöffnet ist, gibt die Zentrale einen Doppelton aus. Anschließlich werden die Zone/die Zonen angezeigt, die ein Aktivieren des Alarmsystems verhindern.
Zone offen Z03 TERXON M
Schlieben Sie die geöffneten Zonen und aktivieren Sie das Alarmsystem erneut.
Wenn die Verzögerungszeit lauft und eine Zone geöffnet wird, so wird der Dauerton unterbrochen und Sie horen einen gepulsten Signatlon. Zusätzlich werden diese Zonen im LCD Display angezeigt. Die Zonen müssen innerhalb der Ausgangsverzögerungszeit geschlossen werden, sonst kommt es zu einem Internalarm und das System wird nicht aktiviert. Bestätigten Sie diesen Alarm mit der Eingabe eines gültigen Benutzercodes. Das LCD Bedienteil zeigt die Zonen an, die die Aktivierung des Alarmsystems verhindert haben.
Störung Z03 TERXON M
Bevor Sie das Alarmsystem erneut aktivieren können, muss die Alarmzentrale zurückgesetzt werden. Geben Sie dazu einen gültigen Benutzercode ein.
HINWEIS: Es kann sein, dass zum Zurücksetzen der Alarmzentrale die Eingabe des Programmiercodes notwendig ist, wenn dies im Programmiermenü so eingebehen wurde.
Es gibt Zonen, die im Moment des Aktivierens geöffnet sein)dürfen.Das Alarmsystem startetriot der geöffneten Zonen die Ausgangsverzögerungszeit,allerdings wird kein Dauerton, sondern ein gepulster Signaton ausgegeben. Esist wichtig,dassiehe Zonen innerhalb der Verzogerungszeit geschlossen werden,sonst kommt es, wie oben beschreiben, zu einem Internalarm.Zonentypen, die geoffnet sein dürfen sind Ein-/Ausgangszonen und Eingang folgend Zonen.
6.1.4 Abbruch
Sie konnen die laufende Ausgangsverzogerung jederzeit abbrechen, indem Sie einen gultigen Benutzercode eingeben.
6.2 Intern aktivieren
Möchten Sie nur einen Teil Ihres Objektes überwachen, zum Beispiel nur die Kontakte an ihren Fenstern besteht die Möglichkeit das Alarmsystem intern zu aktivieren. Im Programmiermodus der Zentrale kann festgelegt werden, welche Zonen bei der Intern Aktivierung überwacht werden. Um den Internmodus B, C oder D zu aktivieren, gehen Sie wie folgt vor:
Geben Sie einen gültigen Benutzercode ein: 1234 und drücken im Anschluss die Taste: B. Je nach Programmierung werden damit die Zonen aktiviert, die thisem Bereich zugeordnet sind.
Bereich B aktiv TERXON M
Die Zentrale hat nun die Ausgangsverzögerungszeit gestartet, damit Sie den Bereich verlassen konnen. Die Verzögerungszeit lauft ab. Dabei wird für die Dauer der Verzögerungszeit ein durchgehender Signalton erzeugt. Der restliche Ablauf ist gemäß wie beim Aktivieren des kompletten Alarmsystems.
HINWEIS: Bei der Aktivierung der internen Bereiche (B,C,D), ist es je nach Programmierung möglich, dass die Alarmzentrale diese Bereiche ohne vorherige Verzögerungszeit, d.h. unmittelbar aktiviert. Sie horen dann keinen Dauerton sondern unmittelbar die Bestätigung für das erfolgreiche Aktivieren des Bereichs.
6.3 Aktivierung durch Schlüsselschalter
Mit einem Schlüsselschalter haben Sie die Möglichkeit, Ihr Alarmsystem ohne einen Benutzercode, nur mit einem Schlüssel zu aktivieren, bzw. zu deaktivieren. Dabei ist es auch möglich dies in Kombination zu tun, d.h. aktivieren über das Bedienteil, deaktivieren über den Schlüsselschalter und umgekehrt.
Mit dem Schlüsselschalter kann das System in den unterschiedlichen Bereichen aktiviert werden, je nachdem
wie die Zone programmiert wurde. Es kann auch nur der Bereich aktiviert/deaktiviert werden, für den der Schlüsselschalter programmiert wurde. Auch ein Alarm kann jederzeit gestoptt werden.
7 Deaktivieren
Sie haben jederzeit (auch nach einem Alarm) die Möglichkeit, ihre Alarmanlage mittels gültigen Benutzercodes zu deaktivieren. Beim Betreten des Objeks durch eine Ein-/Ausgangszone startet die eingestellte Eingangsverzogerungszeit. Sie sind nun aufgefordert, innerhalb der eingestillten Verzogerungszeit Benutzercode einzugeben, da es sonst nach Ablauf der Verzogerungszeit zu einem Alarm kommt. Gehen Sie wie folgt vor:
Betreten Sie das Gebäude durch eine hierfür vorgesehene Tur (Ein-/Ausgangszone). Die Eingangsverzögerungszeit startet. Zugleich wird schnell gepulster Signalon ausgegeben.
Bereich A aktiv TERXON M
Geben Sie einen gültigen Benutzercode ein: 1234. Haben Sie bis zum Ablauf der Eingangsverzögerungszeit einen gültigen Code eingegeben, wird das Alarmsystem deaktiviert. Es erfolgt ein Doppelton und das LCD Display zeigt wieder das Datum und die Zeit an.
8 Alarm
8.1 Anzeige des Alarms
Sollte es zu einem Alarmkommen, wird je nach Einstellung imProgrammiermenu ein internet,lokaler oder externer Alarm ausgelost. Nach dem Deaktivieren der Alarmzentrale wird die Zone angezeigt, die Alarm ausgelost hat. Die Zentrale zeigt die Zone uber das LCD Display an:
Einbruch Z03 TERXON M
8.2 Rückstellene eines Alarms
Nach einem Alarm muss das Alarmsystem zusückgesetzt werden.
Reset notwendig TERXON M
Zum Rücksetzen nach einem Alarm ist die Eingabe eines gültigen Benutzercodes notwendig. Geben Sie den Benutzercode erneut ein.
HINWEIS: Es kann sein, dass zum Zurücksetzen der Alarmzentrale die Eingabe des Programmiercodes notwendig ist, wenn dies im Programmiermenü so eingebehen wurde.
9 Benutzerfunktionen
Über das Bedienteil konnen Sie eine Reihe von Funktionen ausführren. Hier eine Übersicht über die Benutzerfunktionen.
| Eingabe | Funktion |
| Mastercode + 4 | Verändern von Benutzername und Benutzercode |
| Benutzercode + 1 | Aktivierung/Deaktivierung von Bereich A |
| Benutzercode + 2 | Aktivierung/Deaktivierung von Bereich B |
| Benutzercode + 3 | Aktivierung/Deaktivierung von Bereich C |
| Benutzercode + 4 | Aktivierung/Deactivierung von Bereich D |
| Benutzercode + X | Sperren von Zonen |
| Benutzercode + 5 | Anzeige des Eireignisspeichers |
| Mastercode + 6 | Datum und Uhrzeit eingeben |
| Benutzercode + 7 | Türgong ein- oder ausschalten |
| Benutzercode + 8 | Testen der akustischen und visuellen Signalgeber |
| Benutzercode + 9 | Gehtest |
Um diese Funktionen auszuführen ist die Eingabe des gültigen Benutzercodes, bzw. Mastercodes notwendig. Anstatt des Benutzercodes konnen Sie auch einen Chipschluss an das Bedienteil halten.
9.1 Zonen sperren
These Mochlichkeit erlaubt das individuelle Sperren (Ausblenden) von einzelnen Zonen aus der Überwachung. Die Zone wird einmalig (für die{nachste aktive Überwachungszeit, d.h. bis zum nachsten Deaktivieren) gespert und muss, sofern gewünscht, beim nachsten aktivieren erneut gespert werden. Gehen Sie wie folgt vor:
Geben Sie einen gültigen Benutzercode ein. Das LCD Display zeigt:
Option? TERXON M
Drucken Sie die Taste:
Das Bedienteil zeit:
Zone sperren? TERXON M
Geben Sie nun zweistellig die Zonennummer ein, die Sie spieren (d.h. aus der Überwachung ausblenden) möchten (z. B. 01).
Drucken Sie die Taste:
Das Bedienteil zeigt:
Zone sperren 01o TERXON M
Um weitere Zonen zu sperren, geben Sie nun eine weitere Zonennummer ein. Um die Sperre wieder aufzuheiten, drucken Sie die Taste erneut. Zum Verlassen der Anzeige drucken Sie die Taste: X
HINWEIS: Es gibt Zonentypen, die nicht ausgeblendet werden können. Es können nur Zonen ausgeblendet werden, die auch in der Programmierung der Zoneneigenschaft freigegeben wurden. Zonen die nicht ausgeblendet werden können, werden mit einem „X“ hinter der Zonennummer angezeigt. Das Bedienteil zeigt:
Zone sperren 01X TERXON M
Um das Alarmsystem mit gespernten Zonen zu aktivieren, gehen Sie wie folgt vor:
Geben Sie ihren Benutzzercode ein und aktivieren Sie einen Bereich. Das System gibt einen Fehlerton aus und das Display zeigt zum Beispiel:
Um das Alarmsystem mit der gespernten Zone zu aktivieren drücken Sie die Taste: Haben Sie mehrere Zonen gespeppt, drucken Sie die Taste erneut, bis Sie alle Zonen bestätigt haben. Wollen Sie das Alarmsystem nicht aktivieren, drucken Sie die Taste: X
Nachdem die letzte Zone aktiviert wurde, startet das Alarmsystem die Verzögerungszeit.
HINWEIS: Gespernte Zonen sind nur für eine Aktivierungspieme gespert.
9.2 Benutzercodes
Der erstee Benutzercode ist zugleich der
Mastercode/Programmiercode. Mit thisem Code konnen
Sie weitere Benutzercodes einrichten und Benutzernamen
vergeben.
Das Alarmsystem kann bis zu 16 Benutzercodes
speichern. Jeder Benutzer sollte seinen eigenen Code
haben.
Jedesmal, wenn ein Benutzercode eingegeben wird, wird dieser im Ereignisspeicher mit der Benutzernummer B001, B002,... abgelegt. Die Werkscodes für Benutzer 002 bis 016 sind x002 bis x016.
Neben den Benutzercodes gibt es noch einen Überfallcode, der mit B017 bezeichnet wird. Wird anstatt des Benutzercodes der Überfallcode zum deaktivieren des Alarmsystems eingegeben, so wird das Alarmsystem deaktiviert, zugleich jedoch noch ein Ausgang aktiviert, der per integriertem Telefonwählgerät still übertragen werden kann.
Ob es sich bei einem Überfallalarm um einen stillen bzw. lokalen Alarm handelt, wird im Programmiermenü unter Funktion „30 Stiller Überfall" eingestellt.
Die Benutzercode B002 bis B016, sowie der Überfallcode B017 sind nicht in Funktion, bis diese geändert werden.
Zum Ändern der Benutzercodes gehen Sie wie folgt vor:
Geben Sie den Benutzerocode 1 (B001, bzw. Mastercode) ein.
Das Bedienteil zeit:
Option? TERXON M
Drucken Sie die Taste: 4
Das Bedienteil zeit:
Code alt TERXON M
Geben Sie den Benutzercode ein, den Sie beabsichtigen zu ändern. Wurden die Benutzercodes noch nicht geändert, geben Sie für die Benutzer B002 bis B016 und den Überfallcode B017 den Code x002 bis x016, bzw. x017 ein.
Bestätigen Sie ihre Eingabe der Taste:
Das Bedienteil zeit:
B02:Ben. 02 TERXON M
Wenn Sie den Name des Benutzers nicht ändern wollen, drücken Sie die Taste: Vollen Sie den Nameändern,lesen Sie den Abschnitt „Nameändern" auf der nachsten Seite.
Nachdem Sie die Eingabe des Benutzernamens bestätigt haben, werden Sie aufgefordert, den neuen Benutzercode einzugeben.
Das Bedienteil zeit:

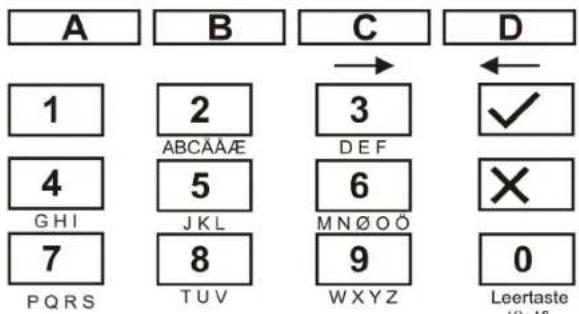

Ben. 02 =
Geben Sie den neuen vierstelligen Code ein. Verwenden Sie keine Null,0" als ersten Ziffer.
Bestätigen Sie ihre Eingabe und drücken Sie die Taste:
HINWEIS: Um einen Code zu{löschen,geben Sie 0000 ein. Wenn Sie einen Code löschen,loschenSie auch gleichzeitig den Proximity-Chipschlussel,wen Sie einen eingelernt haben.
9.3 Andern des Benutzernamens
Nutzen Sie die Tastatur, um den Benutzernamen mit maximal 12 Zeichen einzugeben.
Im folgenden wird als Zonenbezeichnung das Wort "HOFNED" eingegeben.
Geben Sie dazu am Bedienteil ein:
4 4 4 H
C -nachste Stelle->
6 6 -60 6 6
C -nachste Stelle->
3 3 3. 3 F
C -nachste Stelle->
6 6 6 N
C - nachste
3 3 -3 E
C -nachste Stelle->
3 3 D
Haben Sie sich vertippt, können Sie mit der D-Taste den Cursor zurück bewegen.
Einen Buchstaben oder eine Ziffer loschen Sie, indem Sie an diese Position ein Leerzeichen mit Hilfe der 0-Taste setzen.
Haben Sie einen neuen Benutzernamen eingegeben, bestätigten Sie ihre Eingabe.
Geben Sie dazu am Bedienteil ein:
9.4 Berührungslose Leseeinheit (Chipschlüsselleser)
Neben der Eingabe eines Benutzercodes kann sich ein Benutzer auch durch eine berührungslose Leseeinheit (Chipschlüssel) legitimieren. Halten Sie dazu den Chipschlüssel an das Bedienteil anstatt einen Benutzercode einzugeben. Jedem Benutzercode, außer dem Programmiercode/Mastercode, kann ein Chipschlüssel hinzugefügt werden. Um einen neuen Chipschlüssel dem System hinzuzufugen gehen Sie wie folgt vor:
Geben Sie den Benutzerocode 1 (B001, bzw. Mastercode) ein.
Das Bedienteil zeigt:
Option? TERXON M
Drucken Sie die Taste: 4
Das Bedienteil zeigt:
Code alt TERXON M
Geben Sie den Benutzercode ein, dem Sie einen Chipschluss hinzufugen sollen.
Das Bedienteil zeigt:
U02:HOFNED TERXON M
Bestätigen Sie die Eingabe mit der Taste:
Das Bedienteil zeit:
HOFNED= --- TERXON M
Halten Sie den Chipslussel vor das Bedienteil. Das Bedienteil lakt nun die Funktion des Chipslussels und bestätigt das erfolgliche Einlernen mit einem Doppelton.
Das Bedienteil zeigt nun wieder Datum und Uhrzeit. Um einen neuen Chipschluss einzulernen, wiederholen Sie die oben gezeigten Schritte.
9.5 Löschen eines Chipschlüssels
Ein Chipschluss kann nur zusammen mit dem Benutzercode geleöscht werden. Wird der Benutzercode geleöscht,löschen Sie damit gleichzeitig den Chipschluss.
Gehen Sie beim Löschen des Chipslussels so vor, wie beim Löschen des Benutzercodes und geben Sie als Benutzercode ein: 0 0 0 0.
Bestätigen Sie ihre Eingabe mit der Taste:
Die Alarmzentrale bestätig das Löschen des Benutzercodes und des Chips mit einem Doppelton.
9.6 Ereignisspeicher
Das Alarmsystem speichert die letzten 250 Ereignisse. Um den Ereignisspeicher aufzurufen, gehen Sie wie folgt vor:
Geben Sie einen gultigen Benutzercode ein.
Das Bedienteil zeigt:
Option? TERXON M
Drucken Sie die Taste: 5
Das LCD Display zeigt nun die jüngsten Ereignisse zuerst an.
Nutzen Sie die Taste 1, um vor zu blättern bzw. die Taste 3, um zurück zu blättern.
Drücken Sie die Taste um zwischen dem Ereignis und Datum/Uhrzeit zu wechseln.
Drücken Sie die Taste X, um den Ereignisspeicher zu verlassen.
HINWEIS: Der Ereignisspeicher kann nicht gelöscht werden! Weder vom Programmierer noch vom Benutzer.
Einträge im Ereignisspeicher und deren Bedeutung:
| Eintrag | Bedeutung |
| Netzfehler Ausfall | der 230VAC Spannungsversorgung |
| Netz OK 230VAC | Spannungsversorgung wieder hergestellt |
| Alarm Abbruch | Alarm manuell durch Benutzer abgebrochen |
| AUX DC fehler 12VDC Versorgung ausgefallen oder AUX Sicherung defekt | |
| AUX DC fehler OK | 12VDC Versorgung wieder hergestellt |
| Bad Checksum | Fehler im Speicher der Alarmzentrale festgestellt |
| Akku fehler Ausfall | der Akkuversorgung oder Akku Sicherung defekt |
| Akku fehler OK | Akkuversorgung wieder hergestellt |
| Einb. Zone nn Alarm | Zone nn hat einen Einbruchalarm ausgelöst |
| Einb. Zone nn OK | Zone nn OK |
| Werks. geladen | Werkseinstellungen wurden wieder hergestellt |
| EEPROM fehler | Speicherfehler in der Alarmzentrale |
| Feuer Zone nn Alarm | Zone nn hat einen Feueralarm ausgelöst |
| Feuer Zone nn Rück | Zone nn wurde zurückgesetzt |
| Feuer Zone nn herg | Zone nn wurde wieder hergestellt |
| BDTnn Codelock | Ein Benutzer hat zu offt versucht seinen Code in das Bedienteil nn einzugeben |
| BDTnn fehler Bedienteil nn ausgefallen | |
| BDTnn herg Bedienteil nn wurde wieder angeschlossen | |
| BDTnn Sabo Bedienteil nn hat Sabotagealarm ausgelöst | |
| BDTnn Sabo OK Bedienteil nn Sabotage wurde zurückgesetzt | |
| BDTnn FE Alarm | Am Bedienteil nn wurde Feueralarm ausgelöst |
| BDTnn MN Alarm | Am Bedienteil nn wurde ein med. Notruf ausgelöst |
| SSL aktiv ZN nn | Über den Schlüsselschalter der Zone nn wurde die Alarmzentrale aktiviert |
| Eintrag | Bedeutung |
| SSL deakt ZN nn | Über den Schlüsselschalter der Zone nn wurde die Alarmzentrale deaktiviert |
| SBox ZN nn geschl. | Die Zone nn mit der Eigenschaft Schlüsselbox wurde geschlossen |
| SBox ZN nn geöff. | Die Zone nn mit der Eigenschaft Schlüsselbox wurde geöffnet |
| Sabo Zentrale | Der Deckelkontakt der Zentrale wurde ausgelöst |
| Sabo Zentrale OK | Der Deckelkontakt der Zentrale ist wieder geschlossen |
| Akku fehler Fehler in der Akkuversorgung | |
| Akku fehler OK Fehler in der Akkuversorgung wieder behoben | |
| BDTnn ÜF Alarm | BDT nn hat einen Überfallalarm ausgelöst |
| Überf. ZN nn Alarm | Zone nn hat einen Überfallalarm ausgelöst |
| Überfall ZN nn Rück | Der Überfallalarm der Zone nn wurde zusückgesetzt |
| Aktiv fehlg. ZN nn | Die Alarmzentrale konnte nicht aktiviert werden, weil die ZN nn ausgelöst war |
| Rauchm. Ala. ZN nn | Zone nn hat einen Feueralarm ausgelöst |
| Rauchm. Ala. ZN nn | Zone nn Feueralarm zusückgesetzt |
| Meldertest ZN nn | Zone nn Meldertest fehlgeschlagen |
| Sir. Sabo. Rück Sirenesabotage wurde zusückgesetzt | |
| Sir. Sabo Sirene Sabotage ausgelöst | |
| System autoaktiv | System wurde automatisch reaktiviert |
| System gestartet | System mit Spannung versorgt und gestartet |
| Sabo ZN nn Zone nn hat einen Sabotagealarm ausgelöst | |
| Sabo ZN nn OK Zone nn Sabotagealarm zusückgesetzt | |
| Tech ZN nn Alarm | Zone nn hat einen technischen Alarm ausgelöst |
| Tech ZN nn OK Zone nn Alarm zusückgesetzt | |
| Tel Linie fehler Fehler bei der Übertragung (nicht bei Terxon S) | |
| Tel Linie fehler OK Fehler bei der Übertragung zusückgesetzt | |
| Bnnändert Bnn Benutzer nn hat den Benutzercode des Benutzer nn geändert | |
| Bnnlöscht Bnn Benutzer nn hat den Benutzercode des Benutzer nn gelöscht | |
| Bnn verlassen Benutzer nn hat das Programmiermenü verlassen | |
| Bnn betreten Benutzer nn hat das Programmiermenü betreten | |
| Bnn SYS OK Benutzer nn hat die Alarmzentrale zusückgesetzt | |
| Bnn SYS akt Benutzer nn hat die Alarmzentrale | |
| aktiviert | |
| Bnn SYS deakt | Benutzer nn hat die Alarmzentraldeaktiviert |
| Bnn Zeit/Datum | Benutzer nn hat die Uhrzeit und dasDatum geändert |
| Bnn ZN nn gesperrt | Benutzer nn hat die ZN nn aus derÜberwachung ausgegliedert |
| Bnn ZN nn entsperrt | Benutzer nn hat die ZN nn in dieÜberwachung wieder eingegliedert |
Der Programmiercode wird als B00, die Benutzercodes 01-16 als B01-B16 gespeichert. Haben Sie das System über einen Schlüsselschalter aktiviert, so wird dies als B21 angezeigt.
9.7 Andern von Datum und Uhrzeit
Die interne Uhrzeit lauft solange, wie die Alarmzentrale mit Spannung versorgt ist. Sollte die Spanningsversorgung ausfallen (Akku und Netz), wird die Uhrzeit und das Datum zurückgesetzt. Zum Ändern von Datum und Uhrzeit, zum Beispiel bei der Sommer/Winterzeitumstellung gehen Sie wie folgt vor:
Geben Sie den Mastercode/Programmiercode ein. Nur dieser Code ist in der Lage Datum und Uhrzeit zuändern.
Das Display zeit:
Option? TERXON M
Drucken Sie die Taste 6.
Das Display zeit:
T04 M05 J05 TERXON M
Geben Sie nun zweistellig den Tag, den Monat und das Jahr ein. Bei der Monatseingabe steht 01 für Januar und 12 für Dezember.
Bestätigen Sie nach jeder Ungabe diese mit der Taste:
Nach der letzten Eingabe springt die Anzeige um und zeigt:
S16 M48 TERXON M
Geben Sie nun zweistellig die Uhrzeit ein.
Bestätigten Sie nach jeder Eingabe diese mit der Taste:
Haben Sie Datum und Uhrzeit eingegeben bestätigt dies die Alarmzentrale mit einem Doppelton und das Bedienteil zeigt das aktuelle Datum und die aktuelle Uhrzeit an.
9.8 Turgong ein-/ausschalten
Ihr Alarmsystem kann so programmiert werden, dass eine Zonen beim Auslösen einen Turgong ausgegeben. Um den Turgong für diese Zonen an- oder auszuschalten, gehen Sie wie folgt vor:
Geben Sie ihren Benutzercode ein.
Das Bedienteil zeigt:
Option? TERXON M
Drucken Sie die Taste 7.
Das Bedienteil zeigt:
Türgong AUS TERXON M
Um zwischen der Funktion An oder Aus zu wechseln, drücken Sie die Taste 7 erneut.
Zum Bestätigkeiten der Einstellung, drücken Sie die Tastes.
Wurde die Einstellung gespeichert, bestätigt dies die Alarmzentrale mit einem Doppelton und zeigt wieder Datum und Uhrzeit an.
9.9 Systemtests
9.9.1 Sirenentest
Sie konnen alle angeschlossenen akustischen und optischen Signalgeber testen. Gehen Sie dazu wie folgt vor:
Geben Sie ihren Benutzercode ein.
Das Bedienteil zeigt:
Option? TERXON M
Drucken Sie die Taste 8.
Das Bedienteil zeigt:
Test:LS TERXON M
Die Alarmzentrale testet nun nacheinander erst die Ausgänge, die als Sirene gekennzeichnet sind, dann die Ausgänge für den Blitz, dann den Ausgang für Lautsprecher und das Bedienteil. Werde der Test beendet, gibt die Alarmzentrale einen Doppelton aus und zeit wird den Datum und Uhrzeit.
9.9.2 Gehtest
Sie konnen einen Gehtest ausführren und überprüfen, ob ein bestimmter bzw. alle Melder einwandfrei Funktionieren. Stellen Sie allerdings Sicher, dass niemand sonst einen Melder auslösst, während Sie den Test ausführren, da es sonst zur falschen Auswertung kommt kann.
Geben Sie ihren Benutzzercode ein.
Das Bedienteil zeit:
Option? TERXON M
Drucken Sie die Taste 9.
Das Bedienteil zeigt:
Gehtest TERXON M
Durchsrechten Sie Ihr Alarmsystem und lose den Sie die einzelnen Melder aus. Wurde ein Melder ausgelost, wird dies über die Bedienteile und den internen Alarmgeber akustisch ausgegeben. Zugleich zeigt das Bedienteil die Zone an, die ausgelost wurde.
Das Bedienteil zeit:
A: Zone 02 TERXON M
Haben Sie mehr als einen Melder ausgelöst, werden die einzelnen Zonen nacheinander im Wechsel angezeigt.
Wenn Sie alle Melder ausgelost haben drucken Sie zum Beenden des Tests die Taste
HINWEIS: Sie können den Test jederzeit durch
Drucken der Taste veehenden. Zonen mit der Eigenschaft Feuer, Überfall oder 24 Stunden konnen nicht getestet werden. Sabotagekontakte konnen nicht getestet werden.
10 Bedienung eines partitionierten Systems
Der Errichter kann die Zentrale so einrichten, dass sie sich wie 4 separate Alarmzentralen verhält. Die Partitionen werden als Partition A, B, C und D bezeichnet. Diese können unabhängig voinander aktiviert/deaktiviert werden. Es können mehrere Partitionen gleichzeitig aktiviert/deaktiviert werden, dies wird durch den Errichter festgelegt.
10.1 Bedienteil
Im partitionierten System haben die Tasten A, B, C und D folgende Funktionen:
| Taste | Bedeutung |
| A | Aktivierung/Deaktivierung Partition A |
| B | Aktivierung/Deaktivierung Partition B |
| C | Aktivierung/Deaktivierung Partition C |
| D | Aktivierung/Deaktivierung Partition D |
10.2 Aktivieren einer Partition
- Geben Sie Ihr Benutzercode über die Tastatur ein oder halten Sie Ihr Proximity-Codeschluss an das Bedienteil. Wenn keine andere Partition aktiviert ist, zeigt das Display:
Option? TERXON M
lst eine andere Partition bereits aktiviert, so zeigt das Display:
Deaktivieren? B TERXON M
- Drücken Sie die gewünschte Partitionstaste. Das Display zeigt:
Aktivieren?B TERXON M
- Drucken Sie die Taste
Das Display zeigt, welche Partition die Zentrale fremde aktiviert und die Zeit bis zum Abschluss these Prozesses. Es er ertont ein Ausgangston am Bedienteil, wenn dies so programmiert ist.
Nach abgelaufener Zeit aktiviert die Zentrale die Partition und das Bedienteil zeigt an, welche Partitionen aktiviert wurden.
10.3 Deaktivieren einer Partition
Die Eingangszeit startet, wenn Sie die Eingangstur öffnen.
Während der Eintrittszeit ertönt ein pulsierender Ton.
- Geben Sie Ihr Benutzerocode ein oder halten Sie ihren Proximity-Codeschlüssel an das Bedienteil. Auf dem Display werden die Partitionen angezeigt, zu denen Sie zutritt haben.
Deaktivieren? A BTERXON M
- Drucken Sie die entsprechende Partitionstaste A, B, C oder D und anschließend die Taste . Der Eintrittston stoppt. Die Partition ist nun deaktiviert.
10.4 Nach einem Alarm
10.4.1 Abstellen der Sirenen
Jede Partition kann unabhängig von den anderen Partitionen einen Alarm geben. Aber nicht alle Benutzer haben Zugang zu allen Partitionen. Das System erlaubt aber jedem Benutzer, die Sirenen nach einem Alarm abzustellen.
Das System zeigt einen Alarm in der Partition A.
Alarm Ptn. A TERXON M
- Geben Sie ihren Benutzercode ein. Die Sirenen werden abgestellt. Das Display zeigt, zu welchen Partitionen Sie Zugang haben.
Deaktivieren? A TBERXON M
- Drucken Sie die entsprechende Taste zum Deaktivierung der gewünschten Partition. Drucken Sie die Taste
10.4.2 Rücksetzen des Systems
Ein partitioniertes System verwendet die gleichen Methoden für das Rücksetzen wie ein Einzelsystem. Einige Unterschiede sind aber zu verzeichnen:
- Benutzer Reset
Geben Sie den Benutzerocode ein oder halten Sie einen Proximity-Codeschluss an das Bedienteil. Die Anzeige zeigt die Partitionen zu denen Sie Zugriff haben. - Drücken Sie die Taste Anzeige zeigt einen 4- stelligen Reset-Code.
- Führn Sie die Fern-Rücksetzung wie in der Installationsanleitung beschrieben durch.
10.5 Zonen sperren
Die Methode zum Sperren von Zonen im partitionierten System hat sich geändert. Es konnen keine Zonen mehr während der Aktivierung des Systems gespentt werden.
- Geben Sie ihren Zugangscode ein (oder Proximity-Code-Schlüssel), und drücken Sie die Taste Das Display zeigt:
Zone sperren? TERXON M
- Geben Sie die Zonennummer ein, die Sie sperren möchten.
Wenn Sie keine Berechtigung zum Sperren dieser Zone besitzen, zeit das Display:
Zone sperren 01X TERXON M
Wenn Sie die Berechtigung haben, eine Zone zu sperren, so wird folgenden angezeigt:
Zone sperren 01o TERXON M
Wenn sie eine Sofort-Alarmzone gesperrt haben, so werden Sie bei der nachsten Aktivierung um Bestätigung der Zonensperrung gefragt. Drucken Sie und die Zentrale fahrmit der Aktivierung mit gesperter Zone fort. Beim nachsten Deaktivieren wird die Sperrung der Zone wieder herausgenommen. Eine gesperte 24-Stunden-Zone muss manuell über das Bedienteil entsprert werden: 1. Benutzercode eingeben (oder Proximity-Chipschluss) 2. Drucken Sie gefolgt durch die Zonennummer und
11 Systemplan
Dieser Systemplan gibt Auskunft über die in Ihrem Alarmsystem installierten Komponenten, deren Standort und Funktionseise, sowie eventuelle. Änderungen. Der Systemplan ist immer auch Bestandteil des Alarmsystems und sollen an einem sicheren Ort verwahrt werden.itte bewahren Sie diesen Systemplan an einem sicheren Ort auf!
| Zone | Beschreibung Komplett | Aktiv A | Intern Aktiv B | Intern Aktiv C | Intern Aktiv D | Sperren möglich | Türgong |
| Ausgangszeit A | Ausgangszeit B | Ausgangszeit C | Ausgangszeit D | ||||
| Eingangsszeit A | Eingangsszeit B | Eingangsszeit C | Eingangsszeit D | ||||
| Sirenendauer | Blitzdauer |
Im Störungsfall wenden Sie sichitte an:
ABUS Security-Center GmbH & Co. KG
86444 Affing
GERMANY
www.abus-sc.eu
info@abus-sc.eu
