MODE D'EMPLOI FUBE50060 ABUS
Parfaite sécurité d'appareils, de maisons et de commerces
Les générales instructions de service font partie intégrante du produit. Elles comportent des consignes importantes de mise en service et de manipulation. Ne pas l'oublier lors de la remise du produit à un tiers. Conserver donc les générales instructions de service, afin de pouvoir les consulter!
La table des matières disponible à la page 3 donne un aperçu du contenu et de la page correspondante.
C E
Nous vous remercions d'avoir porté votre choix sur cette centrale d'alarme antieffraction Terxon MX. Par l'achat de ce produit, vous disposez maintenant d'un appareil faisant appel à une technologie de pointe (www.abus-sc.eu).
Ce produit est conforme aux exigences des directives européennes et nationales en vigueur. La conformité de ce produit a été prouvée. Les déclarations et documents correspondants ont été déposés chez le fabricant (www. security-center. org).
Pour que cette conformité persiste et qu'un fonctionnement en toute sécurité puisse être assuré, lisez attentivement le présent guide utilisateur!
Pour de plus amples renseignements, adressez-vous à votre vendeur spécialiste sur site.
2 Utilisation conforme
Conjointement aux détecteurs et aux émetteurs de signaux correspondants, cette centrale d'alarme antieffraction sert à la protection de votre bien. Elle permet de protéger locaux de commerce ou résidentiels, garages, pavillons et maisons de campagne, etc.
La centrale signale une effraction par la commutation des sorties auxquelles des déclencheurs d'alarme visuelle, sonore ou silencieuse peuvent être raccordés.
Eviter à tout prix que la centrale et les composants qui y sont reliés entrent en contact avec l'humidité, par exemple, dans une salle de bain ou autre.
Une utilisation de ce produit autre que celle décrite précédemment risque de dommager l'appareil.
De plus, une utilisation non conforme expose à des risques de court-circuit, d'incendie et de choc électrique, etc. L'alimentation a été conçue pour un branchement sur secteur de 230 volts / 50 Hz de tension alternative.
Une modification ou une transformation de la structure d'une quelconque partie de ce produit n'est pas autorisée.
Son raccordement au réseau électrique public doit avoir lieu dans le respect des réglementations en vigueur dans le pays correspondant. S'informer au préalable.
3 Table des matières
1 Introduction 2 2 Utilisation conforme 2 3 Table des matières 3 4 Consignes de sécurité 4 5 Vue d'ensemble de l'élément 5 6 Activation 6
6.1.1 Affichage à activation 7 6.1.2 Zones ouvertes 7 6.1.3 Annulation 7
6.2 Activation interne 8 6.3 Interrupteur à clé amovible 8
7 Désactivation 9 8 Alarme 9
8.1 Affichage de l'alarme 9 8.2 Réinitialisation du système 9
9 Fonctions utilisateur. 10
9.1 Verrouillage de zones 10 9.2 Code utilisateur 11 9.3 Modification du nom d'utilisateur 12 9.4 Badge (carte clé) 13 9.5 Suppression d'une carte clé 13 9.6 Mémoire d'événements 14 9.7 Modification de la date et de l'heure 16 9.8 Activation/désactivation du carillon 16 9.9 Essai système 17
9.9.1 Test de sirène 17 9.9.2 Essai de fonctionnement 17
10Commanded'un systeme a partition. 18
10.1 Élément de commande 18 10.2 Activation d'une partition 18 10.3 Désactivation d'une partition 18 10.4 À l'issue d'une alarme 18
10.4.1 Arrêt des sirènes 18 10.4.2 Réinitialisation du système 19
10.5 Verrouillage de zones 19
11 Plan du système 20
Avertissement!

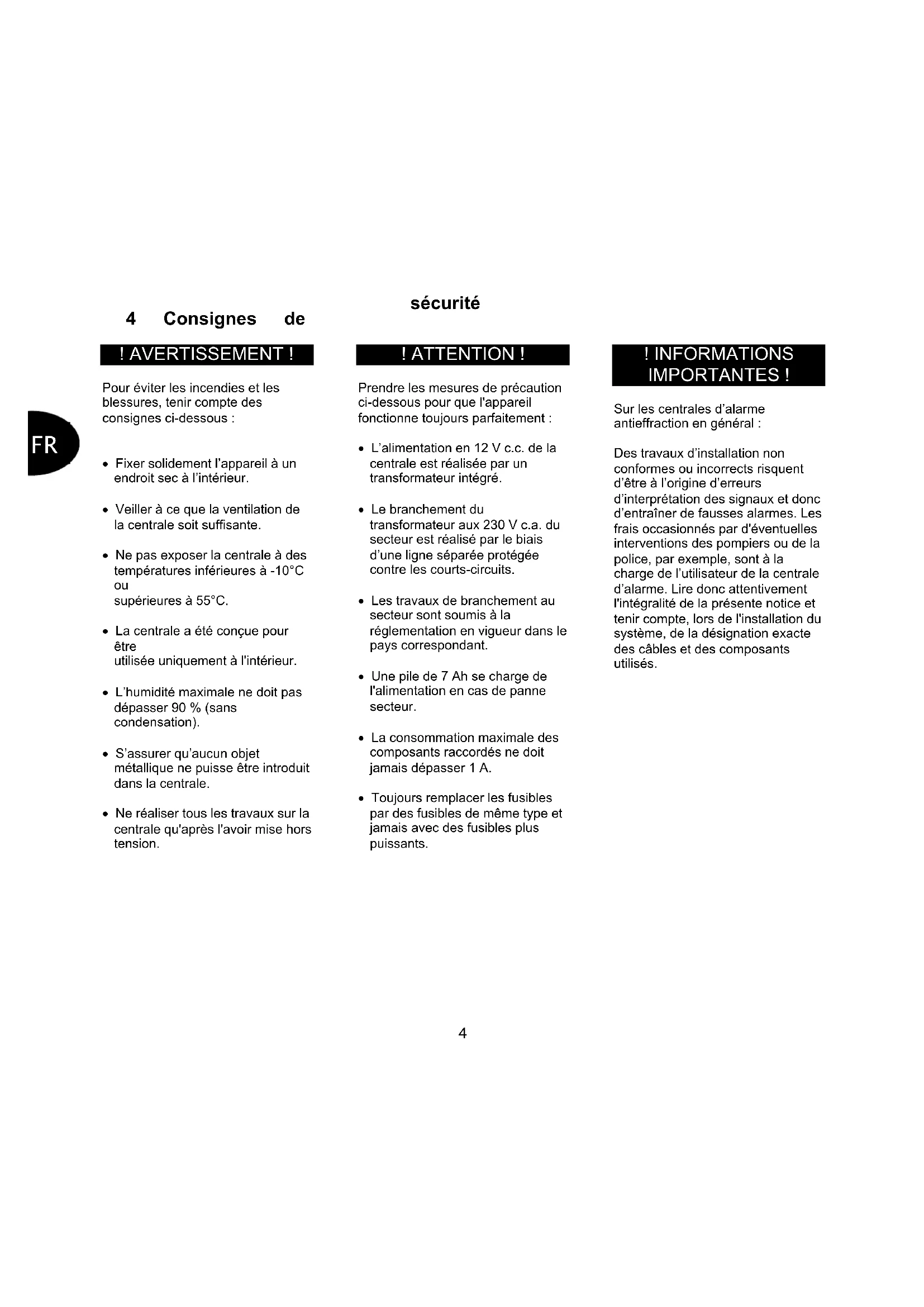

Pour éviter les incendies et les blessures, tenir compte des consignes ci-dessous:
Fixer solidement l'appareil à un endroit sec à l'intérieur. - Veiller à ce que la ventilation de la centrale soit suffisante. - Ne pas exposer la centrale à des températures inférieures à -10°C ou supérieures à 55°C. La centrale a été conçue pour être utilisée occasionnellement à l'intérieur. L'humidité maximale ne doit pas dépasser 90% (sans condensation). S'assurer qu'aucun objet métallique ne puisse être introduit dans la centrale. - Ne réaliser tous les travaux sur la centrale qu'après l'avoir mise hors tension.
Prendre les mesures de précaution ci-dessous pour que l'appareil fonctionne toujours parfaitement :
L'alimentation en 12 V c.c. de la centrale est réalisée par un transformateur intégré. Le branchement du transformateur aux 230 V c.a. du secteur est réalisé par le biais d'une ligne séparée protégée contre les courts-circuits. - Les travaux de branchement au secteur sont soumis à la réglementation en vigueur dans le pays correspondant. - Une pile de 7 Ah se charge de l'alimentation en cas de panne secteur. - La consommation maximale des composants raccordés ne doit jamais dépasser 1 A. - Toujours remplaçer les fusibles par des fusibles de même type et jamais avec des fusibles plus puissants.
! INFORMATIONSIMPORTANTES!
Sur les centrales d'alarme antieffraction en général :
Des travaux d'installation non conformes ou incorrects risquent être à l'origine d'erreurs d'interprétation des signaux et donc d'entraîner de fausses alarmes. Les frais occasionnés par d'éventuelles interventions des pompiers ou de la police, par exemple, sont à la charge de l'utilisateur de la centrale d'alarme. Lire donc attentivement l'intégralité de la présente notice et tenir compte, lors de l'installation du système, de la désignation exacte des cables et des composants utilisés.
Vue d'ensemble de l'objet
| Point | Description |
| 1 La | DEL est allumée en permanence en presence d'un dérangement de la ligne téléphonique. |
| 2 | La DEL est allumée en permanence en presence d'une anomalie de fonctionnement système à vérifier. |
| 3 La | DEL est allumée en permanence en presence d'alimentation secteur. La DEL clignote lors d'une panne secteur et lors de l'alimentation du système d'alarme par la pile de secours. |
| 4 Ces | Touches permettent d'activer le système d'alarme dans des secteurs différents. |
| 5 Affiche | de texte en clair sur l'afficheur à cristaux liquides. |
| 6 Cette | toche permet de valider une entrée. |
| 7 Cette | toche permit d'annuler une entrée ou de verrouiller l'appel de la fonction utilisateur. |
| 8 cette | toche ouvre le cache avant. |
Touches supplémentaires (voir menu programmation «87 Alarme d'objet de commande»)
1 & 3 : Une pression simultanée de ces touches permet de déclencher une alarme anti-agression sur l'objet de commande. 4 & 6 : Une pression simultanée de ces touches permet de déclencher un appel médical d'urgence sur l'élément de commande. 7 & 9 : Une pression simultanée de ces touches permet de déclencher une alarme au feu sur l'élément de commande.
6 Activation
En général, le système d'alarme est toujours activé entièrement lorsque vous avez l'intention de quitter complètement l'objet à surveiller et que plus personne n'est présent à cet endroit. La centrale ne peut être activée que si toutes les zones sont prêtes, c'est-à-dire que toutes les fenêtres et les portes sont fermées. On désigne deux possibilités d'activation complète du système d'alarme par le biais de l'élément de commande (une autre possibilité consiste à utiliser un interrupteur à clé amovible, voir page 8):
Vous entrez un code utilisateur correct : 1 2 3 4, puis pressez la touche : Vous entrez un code utilisateur correct : 1 2 3 4, puis pressez la touche : A
Suivant le comportement de la centrale d'alarme au déclenchement d'une alarme ayant été programmé, vous avez trois possibilités :
Temporisation de sortie
Le système d'alarme est activé à expiration de la temporisation de sortie définie.
b) Dernière porte
Le système d'alarme est activé à la fermeture d'une zone ayant la propriété Entrée/Sortie.
c) Manuel
Le système d'alarme est activé à la fermeture d'un contact raccordé à l'élément de commande.
Temporisation de sortie
Si la variante Temporisation de sortie a été programmée, l'afficheur à cristaux liquides indique à présent :
La centrale vient de lancer la temporisation de sortie pour vous permettre de quitter l'objet surveillé. Le délai en secondes s'écoule. Lors de cette opération, le système émet une tonalité continue pendant la durée de la temporisation (en l'absence d'une tonalité permanente, voir le paragraphe « Zones ouvertes », page 7).
REMARQUE: Cette tonalité n'est émise que si cela a été défini dans le menu de programmation.
Dernière porte
Si la variante Dernière porte a été programmée, l'afficheur à cristaux liquides indique à présent :
La centrale émet une tonalité continue (en l'absence d'une tonalité continue, voir le paragraphe « Zones ouvertes », page 7). Vous pouvez quitter l'objet surveillé. Le système n'est activé qu'à l'issue de la fermeture d'une zone ayant la propriété Entrée/sortie. Si cette zone est déjà fermée lors de l'activation elle doit être rouverte puis refermée (ouverture et fermeture de la porte d'entrée de la maison/de l'appentement). Le système d'alarme est activé sept secondes après la fermeture de la zone.
REMARQUE: Cette tonalité n'est émise que si cela a été défini dans le menu de programmation.
Manuel
Si la variante Manuelle a été programmée, l'afficheur à cristaux liquides indique maintenant :
À présent, la centrale émet une tonalité continue (en l'absence d'une tonalité continue, voir le paragraphe « Zones ouvertes », page 7). À présent, vous pouvez quitter l'objet survie. Le système d'alarme n'est activé que si vous fermez la zone Entrée/sortie et un contact.
raccordé à l'élément de commande. Le système d'alarme est activé 7 secondes après la fermeture de ce contact.
REMARQUE: Cette tonalité n'est émise que si cela a été défini dans le menu de programmation.
6.1.1 Affichage à activation
À expiration de la temporisation, la centrale d'alarme est activée et indépendamment de la programmation réalisée, elle émet une double tonalité confirmant la réussite de l'activation. L'afficheur à cristaux liquides indique :
REMARQUE: cet affichage n'a lieu que s'il a été configuré ainsi dans le menu de programmation.
Dans le menu de programmation, vous pouvez procéder au réglage de l'affichage, de manière à ce dernier disparaisse après 30 secondes et soit remplacé par la date et l'heure (voir menu programmation «28 Affichage d'été »)
6.1.2 Zones ouvertes
Si l'alarme ne peut pas être activée du fait de l'ouverture d'une zone, la centrale émet une double tonalité. Ensuite, elle affiche la ou les zones empêchant l'activation du système d'alarme.
Fermez les zones ouvertes et activez de nouveau le système d'alarme.
Lors de l'ouverture d'une zone pendant la temporisation, la tonalité continue est interrompue et remplacée par une tonalité discontinue. En complément, les zones concernées apparaissent sur l'afficheur à cristaux liquides. Ces zones doivent être fermées dans l'espace de la temporisation. Dans le cas contraire, une alarme interne se produit et le système n'est pas activé. Validez cette alarme par l'entrée d'un code utilisateur correct. L'afficheur à cristaux liquides de l'élément de commande indique les zones ayant empêché l'activation du système d'alarme.
Vous devez réinitialiser la centrale d'alarme pour pouvoir l'activer à nouveau. Entrez à cet effet un code utilisé correct.
REMARQUE: il se peut que la réinitialisation de la centrale d'alarme nécessite l'entrée d'un code de programmation, si cela a été configuré dans le menu de programmation.
Certaines zones peuvent être ouvertes au moment de l'activation. Le système d'alarme démarre la temporisation malgré que ces zones soient ouvertes. Cependant, il émet une tonalité discontinue au lieu d'une tonalité continue. Il est important de fermer ces zones avant que la temporisation arrive à expiration, car dans le cas contraire une alarme interne décrite ci-dessus est déclenchée.
Les types de zones pouvant être ouvertes sont les zones Entrée/Sortie et Entrée Suite.
6.1.3 Annulation
Vous pouvez, à tout moment, interrompre la temporisation de sortie, en entrant un code utilisateur correct.
6.2 Activation interne
Si vous souhaitez ne surveiller qu'une partie de l'objet, celle que les contacts des fenêtres ou le rez-de-chaussée, vous pouvez procéder à une activation interne du système d'alarme.
Dans le menu de programmation de la centrale, vous pouvez définir les zones à exclure de la surveillance lors de l'activation interne. Pour activer le mode interne B, C ou D:
Entrez un code utilisateur correct: 1 2 3 4, puis pressez la touche: B, C ou D. Ceci permet d'activer des zones différentes selon la programmation réalisée.
La centrale vient de lancer la temporisation de sortie pour vous permettre de quitter le secteur. Le DELAY en secondes s'écoule. Lors de cette opération, le système émet une tonalité continue pendant la durée de la temporisation. Ensuite, le déroulement est le même que lors d'une activation complète du système d'alarme.
REMARQUE: lors de l'activation de secteurs internes, vous pouvez également, suivant la programmation réalisée, obtenir de la centrale d'alarme une activation immédiate, c'est-à-dire sans temporisation préalable. Dans ce cas, elle n'émet pas une tonalité continue, mais confirme immédiatement la réussite de l'activation du secteur.
6.3 Interrupteur à clé amovible
L'interrupteur à clé amovible permet d'activer ou de désactiver le système d'alarme sans utiliser de code utilisateur, uniquement à l'aide d'une clé. L'utilisation simultanée des deux procédés est également possible, à savoir activer par le biais de l'élément de commande et désactiver grâce à l'interrupteur à clé amovible, ou inversement.
L'interrupteur à clé amovible permet d'activer le système dans les divers secteurs, suivant la manière dont les zones ont été programmées. Vous pouvez également ne désactiver que le secteur pour lequel l'interrupteur à clé amovible a été programmé. Une alarme peut également être arrêtée immédiatement.
ASTUCE:
L'utilisation d'interrupteurs à clé amovible est particulièrement intéressante dans le domaine commercial. Notamment en présence de plusieurs utilisateurs ou afin d'éviter une communication à des personnes non autorisées.
7 Désactivation
Vous pouvez, à tout moment (même après une alarme) désactiver la centrale d'alarme à l'aide du code utilisateur correct. Lorsque vous pénétrez dans l'objet surveillé par une zone Entrée/Sortie, la temporisation définie démarre. À présent, vous devez entrer un code utilisateur avant expiration de la temporisation définie. Dans le cas contraire, une alarme se déclenche à expiration de la temporisation. Procédez comme suit :
Entrez dans le bathtub par une porte prévue à cet effet (zone Entrée/sortie). La temporisation d'entrée démarre. La centrale émet pendant ce temps une tonalité discontinue.
Entrez un code utilis正确版本应删除“正确”一词并确保其他内容符合规则： Entrez un code utilis正确翻译应为： Entrez un code utilisé correct : 1 2 3 4. Lors de l'entrée d'un code utilisé correct avant expiration de la temporisation d'entrée, le système d'alarme se désactive. Une double tonalité retentit, puis la date et l'heure apparaissent sur l'afficheur à cristaux liquides. 根据规则，正确的版本应该是： Entrez un code utilisé correct : 1 2 3 4. Lors de l'entrée d'un code utilisé correct avant expiration de la temporisation d'entrée, le système d'alarme se désactive. Une double tonalité retentit, puis la date et l'heure apparaissent sur l'afficheur à cristaux liquides.
8.1 Affichage de l'alarme
Si une alarme se produit lorsque le système d'alarme est actif, l'alarme déclenchée, à savoir interne, locale ou externe, dépend de la configuration réalisée dans le menu de programmation. À l'issue de la désactivation de la centrale d'alarme, le système affiche la zone ayant déclenché l'alarme. La centrale indique la zone par le biais de l'afficheur et cristaux liquides :
Le système d'alarme doit être réinitialisé à l'issue d'une alarme.
8.2 Réinitialisation du système
La réinitialisation à l'issue d'une alarme nécessite l'entrée d'un code utilisateur correct. Entrez de nouveau le code utilisateur.
REMARQUE: Il se peut que la réinitialisation de la centrale d'alarme nécessite l'entrée d'un code de programmation, si cela a été configuré dans le menu de programmation.
9 Fonctions utilisateurs
L'élément de commande permet d'exécuter une série de fonctions. Vous trouvez ci-dessous une vue d'ensemble des fonctions utilisées :
| Entrée Fonction | |
| Code utiliser +× | Verrouillage de zones |
| Master code (code principal) + 4 | Modification de noms et de codes utilisé |
| Code utiliser +5 | Affichage de la mémoire d'événements |
| Master code (code principal) + 6 | Saisie de la date et de l'heure |
| Code utilisé +7 | Activation ou désactivation du carillon |
| Code utilisé +8 | Test des émetteurs de signaux sonores et visuels |
| Code utilisé +9 | Essai de fonctionnement |
La saisie du code utilisé ou du code principal (Master code) correct est nécessaire à l'exécution de ces fonctions. Vous pouvez également positionner une carte clé au niveau de l'élément de commande au lieu d'entrer le code utilisé.
9.1 Verrouillage de zones
Cette possibilité permet de verrouiller (masquer) séparément certaines zones et de les exclure de la surveillance. La zone concernée n'est verrouillée qu'une fois (pour la période d'activation suivante, c'est-à-dire jusqu'à la prochaine désactivation) et doit, dans la mesure où vous le souhaitez, être de nouveau verrouillée lors de l'activation suivante. Procédez comme suit :
Entrez un code utilisateur correct. L'afficheur à cristaux liquides indique :
Pressez la touche : X
L'élément de commande affiche :
Entrez maintenant le numéro de la zone à verrouiller (c'est-à-dire à exclure de la surveillance).
Pressez la touche :
L'élément de commande affiche :
Entrez Mainten an autre numéro de zone, afin de verrouiller d'autres zones. Une nouvelle pression de la touche Verrou de désactiver a nouveau le verrouillage.
Pour quitter l'affichage, pressez la touche : X
REMARQUE : certains types de zones ne peuvent pas être exclus de la surveillance. Seules les zones activées au niveau de la programmation des propriétés de zones peuvent être verrouillées. Les zones pour lesquelles un verrouillage n'est pas autorisé sont munies d'un « X » après leur numéro de zone. L'élément de commande affiche :
Pour activer le système d'alarme à zones verrouillées :
Entrez votre code utilisateur et activez un secteur. Le système émet une tonalité d'erreur et l'afficheur indique par ex.:
Pour activer le système d'alarme avec les zones verrouillées, pressez la touche :
Si vous avez verrouillé plusieurs zones, pressez de nouveau la touche jusqu'à validation de toutes les zones. Si vous ne pouvez pas activer le système d'alarme, pressez la touche : X
Après avoir activé la zone, le système d'alarme démarre la temporisation.
Remarque:
Les zones verrouillées ne le sont que pendant une seule période d'activation.
9.2 Code utilisateur
Le premier code utilisateur est également le code principal (Master code). Ce code permet de configurer des codes utilisateur supplémentaires et de définir des noms d'utilisateurs.
Le système d'alarme est capable d'enregistrer jusqu'à 16 codes utilisateur. Tout utilisateur doit posséder son propre code.
À chaque saisie d'un code utilisateur, ce dernier est archivé dans la mémoire d'événements accompagné du numéro d'utilisateur B001, B002,...
Les codes par défaut des utilisateurs 002 à 016 sont X002 à X016.
En complément des codes utilisateur, un code anti-aggression nommé B017 est également disponible. Lors de la saisie du code anti-aggression au lieu du code utilisateur pour désactiver le système d'alarme, ce dernier est désactivé, mais une sortie de communication silencieuse par transmetteur téléphonique en option est également activée.
Les codes utilisateurs B002 à B016 ainsi que le code anti-aggression B017 ne fonctionnent pas avant d'avoir été modifiés.
Pour modifier le code utilisateur :
Entrez le code utilisateur 1 (B001 ou code principal).
L'élément de commande affiche :
Presse la touche : 4
L'élément de commande affiche :
Entrez le code utilisé à modifier. Si les codes utilisateurs n'ont pas encore été modifiés, entrez les codes pour les utilisateurs B002 à B016 et le code anti-agression B017, les codes x002 à x016, ou x017.
Confirmez l'entrée par une pression de la touche.
L'élément de commande affiche :
Si vous ne pouvez pas modifier le nom de l'utilisateur, pressez la touche : Si vous pouvez modifier le nom, consultez le paragraphe « Modification du nom », page 11.
À l'issue de la validation du nom d'utilisateur, le système invite à entrer le nouveau code utilisée.
L'élément de commande affiche :
Entrez le nouveau code à quatre caractères. Ne pas utiliser de zéro « 0 » en tant que premier chiffre.
Validez votre entrée et pressez la touche:
REMARQUE: Pour supprimer un code, entrez 0 0 0 0.
9.3 Modification du nom d'utilisateur

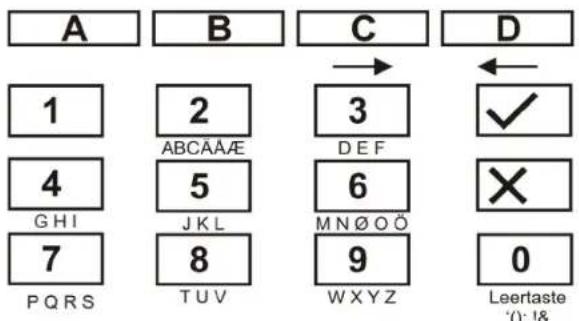

Entrez au clavier un nom d'utilisateur d'une longueur maximale de 12 caractères.
Le terme « HOFNED » apparaissant ci-après remplace le nom utilisé pour la zone.
Pressez à cet effet sur l'élément de commande :
4 4 4 H
C -caractère suivant->
6 6 6 6 6
C-caractère suivant->
3 3 3- 3
C - caractère suivant ->
6 6 6 -N
3 3 3
C - caractère suivant ->
3 3
e suivant
Lors d'une erreur de frappe, la touche D permet de faire revenir le curseur en arrière.
Pour supprimer une dette ou un chiffre, il suffit de mettre un caractère d'espacement à la position concernée, à l'aide de la touche 0.
À l'issue de l'entrée d'un nouveau nom d'utilisateur, validez-le.
Pressez à cet effet sur l'élément de commande :
En complément de la saisie d'un code utilisateur, l'utilisateur peut également s'authentifier à l'aide d'un badge (carte clé). Pour ce faire, positionnez la carte clé au niveau de l'élément de commande au lieu d'entrer un code utilisateur. Une carte clé peut être ajoutée à tout code utilisateur. Pour ajouter une clé à tag au système :
Entrez le code utilisateur 1 (B001 ou code principal).
L'élément de commande affiche :
Pressez la touche : 4
L'élément de commande affiche :
Entrez le code utilisateur auquel ajouter une carte clé.
L'élément de commande affiche :
Validatez notre entrée par une pression de la touche :
L'élément de commande affiche :
Positionnez la carte clé devant l'élément de commande. A, l'élément de commande charge la fonction de la carte clé et confirme la réussite de l'introduction des données par une double tonalité.
L'élément de commande affiche maintenant de nouveau la date et l'heure. Pour ajouter une autre carte clé, répétez les étapes ci-dessus.
9.5 Suppression d'une carte clé
Une carte clé ne peut être supprimée que conjointement à un code utilisateur. Lorsque vous supprimez un code utilisateur, vous supprimez simultanément la carte clé correspondante.
Pour la suppression de la carte clé, procédez comme pour la suppression du code utilisateur et entrez en tant que code utilisateur: 0 0 0 0.
Validez l'entrée par une pression de la touche:
La centrale d'alarme confirme la suppression du code utilisateur et de la carte clé par une double tonalité.
9.6 Mémoire d'événements
La centrale d'alarme enregistre les 250 événements les plus récents. Pour afficher le contenu de la mémoire d'événements :
Entrez un code utilisateur correct.
L'élément de commande affiche :
Presse la touche : 5
L'afficheur à cristaux liquides affiche maintenant les événements en commençant par les plus récents.
Pour naviguer dans la mémoire d'événements : utilisez la touche 1 pour faire défiler vers l'avant ou la touche 3 pour faire défiler vers l'arrière.
Pressez la touche pour passer de l'événement à la date/l'heure.
Pressez la touche X pour quitter la mémoire d'événements.
La mémoire d'événements ne peut être effacée ni à l'aide du code utilisé ni à l'aide du code de programmation.
Les entrées de la mémoire d'événements et leur signification :
| Entrée Signification | |
| DEFAULT 230 V | Panne d'alimentation 230 V c.a. |
| 230V OK Rétablièssment de l'alimentation 230 V c.a. | |
| ABANDON Annulation manuelle d'alarme par l'utilisateur | |
| DEFAULT 12V Panne d'alimentation 12 V c.c. ou fusible AUX défectueux | |
| RETOUR 12V Rétablièssment de l'alimentation 12 V c.c. | |
| DEF.CHECKSU Erreur détectée dans la mémoire de | |
| M la centrale d'a | arme |
| DEFAULT BATT | Panne d'alimentation de la pile ou fusible de pile défectueux |
| RETOUR BATT | Rétablissement de l'alimentation de la pile |
| EFF Z=ALARME | La zone a déclenché une alarme antieffraction. |
| Retour EFF Z= | Zone nn OK |
| Valeurs usine | Configuration d'origine rétable |
| Défaut EEPROM | Erreur mémoire dans la centrale d'alarme |
| FEU Z=ALARME | La zone nn a déclenché une alarme au feu. |
| Réinit FEU Z= | Zone nn réinitialisée |
| Retour FEU Z= | Zone nn rétable. |
| C=FAUX CODE | L'utilisateur a tenté trop souvent d'entrez son code sur l'élement de commande. |
| C=DEFAULT | Élement de commande nn en panne |
| C=RETOUR Élement de commande nn de nouveau raccordé | Élement de commande nn de nouveau raccordé |
| C=AP Alarme anti-sabotage déclenchée par l'élement de commande nn | |
| Fin AP C= | Alarme anti-sabotage de l'élement de commande nn réinitialisée |
| FE C=ALARME | Alarme au feu déclenchée au niveau de l'élement de commande nn |
| MD C=ALARME | Appel d'urgence Méd. déclenché au niveau de l'élement de commande nn |
| MES CLE | Centrale d'alarme activée par le biais de l'interrupteur à clé amovible de la zone nn |
| Entrée | Signification |
| MHS CLE | Centrale d'alarme désactivée par le biais de l'interrupteur à clé amovible de la zone nn |
| BTE CLE FER Z= | Fermeture de la zone nn ayant la propriété Boîte clé |
| BTE CLE OUV Z= | Ouverture de la zone nn ayant la propriété Boîte clé |
| AP Centrale | Contact de couvercle de la centrale déclenché |
| FIN AP Centrale | Contact de couvercle de la centrale de nouveau fermé |
| DEFAULT BATT | Panne d'alimentation à pile |
| RETOUR BATT | Panne d'alimentation à pile éliminée |
| AG C==ALARME | Alarme anti-aggression déclenchée par l'objet de commande nn |
| AG Z==ALARME | Alarme anti-aggression déclenchée par la zone nn |
| AG Z==RETOUR | Alarme anti-aggression de la zone nn réinitialisée |
| Échec activ. zone nn. | Impossible d'activer la centrale d'alarme, car la zone nn était déclenchée. |
| Al. déetect. fumée Z== | La zone nn a déclenché une alarme au feu. |
| Al. déetect. fumée Z== | Alarme au feu de zone nn réinitialisée |
| Test déduct. Z== | Échec d'essai de détecteur de zone nn |
| SIR. SABO. RETOUR | Alarme anti-sabotage de sirène réinitialisée |
| SIR. SABO Alarme anti-sabotage de sirène déclenchée | Système réactivé automatiquement |
| Autoactiv système | Système alimenté et démarré |
| Système démarré | Système technique déclenchée par la zone nn |
| Sabo Z==Alarme | Alarme anti-sabotage déclenchée par la zone nn |
| Fin Sabo Z==Alarme anti-sabotage de zone nn réinitialisée | Alarme technique déclenchée par la zone nn |
| Tech Z==ALARME | Alarme technique déclenchée par la zone nn |
| Tech Z==FIN Alarme technique de zone nn réinitialisée | Alarme technique de zone nn réinitialisée |
| DEFAULT LIGNE TEL | Erreur de transmission (pas pour Terxon S) |
| RETOUR LIGNE TEL | Erreur de transmission éliminée |
| U- - modif. U- - | Code utilisateur de l'utiliser un changé par l'utiliser nn |
| U- - suppr. U- - | Code utilisateur de l'utiliser nn effacé par l'utiliser nn |
| U- - quitté L'utiliser nn a quitté le menu de programmation. | |
| U- - passé L'utiliser nn est passé au menu de programmation. | |
| RETOUR SYS U- - | Centrale d'alarme réinitialisée par l'utiliser nn |
| SYS act U- - Centrale d'alarme activée par l'utiliser nn |
| SYS désact U- - | Centrale d'alarme désactivée par l'utilisateur nn |
| Heure/Date U- - | Heure et date modifiées par l'utilisateur nn |
| Z==bloquée U- - | Zone nn exclue de la surveillance par l'utilisateur nn |
| U- -Z==NON - ISOL | Zone nn réintégrée à la surveillance par l'utilisateur nn |
Le code de programmation est enregistré en tant que B00, les codes utilisent 01 à 16 en tant que B01 à B16. Si vous avez activé le système par le biais d'un interrupteur à clé amovible, ce dernier apparaît en tant que B21.
9.7 Modification de la date et de l'heure
L'horloge interne fonctionne tant que la centrale d'alarme est alimentée. En cas de panne d'alimentation (pile et secteur), l'heure et la date sont remises à zéro. Pour modifier la date et l'heure, par ex. lors du passage de l'heure d'été à l'heure d'hiver :
Entrez le code utilisateur 1 (ou B001 ou code principal). Ce code est le seul à pouvoir modifier la date et l'heure.
L'afficheur indique :
Pressez la touche 6.
L'afficheur indique :
Entrez maintenant le jour, le mois et l'année en forme de deux chiffres chacun. Au niveau de la saisie du mois, 01 correspond à janvier et 12 à décembre.
Validez chacune de vos entrées par une pression de la touche:
À l'issue de la dernière entrée, l'affichage change et indique :
Entrez maintenaht les heures sous forme de deux chiffres. Validez chacune de vos entrées par une pression de la touche:
À l'issue de l'entrée de la date et de l'heure, la centrale d'alarme confirme la réussite de l'opération par une double tonalité et la date et l'heure actuelles apparaissent de nouveau sur l'afficheur.
9.8 Activation/désactivation du carillon
Le système d'alarme peut être programmé de manière à ce que certaines zones émettent une tonalité au déclenchement. Pour activer ou désactiver le carillon pour ces zones :
Entrez votre code utilisateur.
L'élément de commande affiche :
Presse la touche 7.
L'élément de commande affiche :
Pour passer de Oui à Non, presse de nouveau la touche 7.
Une pression de la touche ferme de valider le réglage.
À l'issue de l'enregistrement du réglage, la centrale d'alarme signale la réussite de l'opération par une double tonalité et affiche de nouveau la date et l'heure.
9.9.1 Test de sirène
Vous pouvez tester tous les émetteurs acoustiques et visuels raccordés. Procédez comme suit à cet effet :
Entrez votre code utilisateur.
L'élément de commande affiche :
Presse la touche 8.
L'élément de commande affiche :
La centrale d'alarme teste maintenant consécutivement les sorties marquées en tant que sirènes, puis les sorties du flash et ensuite la sortie du haut-parleur et l’élement de commande. À l’issue du test, la centrale émet une double tonalité et affiche de nouveau la date et l'heure.
9.9.2 Essai de fonctionnement
Vous pouvez exécuter un essai de fonctionnement et vérifier que tous les détecteurs fonctionnent correctement. Cependant, assurez-vous que personne d'autre ne déclenche un détecteur pendant le test, car cela pourrait entraîner une erreur d'interprétation.
Entrez votre code utilisateur.
L'élément de commande affiche :
Pressez la touche 9.
L'élément de commande affiche :
Pénétrez au sein de votre système d'alarme et déclenchez les divers détecteurs. Le déclenchement d'un détecteur est signalé acoustiquement par les éléments de commande et par l'émetteur d'alarme interne. Simultanément, l'élément de commande indique les zones ayant déclenché l'alarme.
L'élément de commande affiche :
Si vous avez déclenché plusieurs détecteurs, les diverses zones sont affichées à tour de rôle.
Si vous avez déclenché tous les détecteurs, une pression de la touche permet de mettre fin au test.
REMARQUE: vous pouvez, à tout moment, mettre fin au test en pressant la touche. Les zones ayant la propriété Feu, Aggression ou 24 heures ne peuvent pas être testées. Le test des contacts anti-sabotage n'est pas possible.
10 Commande d'un système à partition
Le code de programmation permet de programmer la centrale de manière à ce qu'elle se comporte comme s'il s'agissait de 4 centrales d'alarme séparées. Les partitions sont nommées Partitions A, B, C et D. Elles peuvent être activées et désactivées séparément. L'activation ou la désactivation de plusieurs partitions à la fois est possible. Ceci est défini à l'aide du code de programmation.
10.1 Élément de commande
Au sein d'un système à partitions, les touches A, B, C et D ont les fonctions suivantes :
| Touche | Signification |
| A | Activation / désactivation de la partition A |
| B | Activation / désactivation de la partition B |
| C | Activation / désactivation de la partition C |
| D | Activation / désactivation de la partition D |
10.2 Activation d'une partition
- Entrez votre code au clavier ou tenez votre carte à clé d'accès au niveau de l'élément de commande. En l'absence de toute autre partition activée, l'afficheur indique:
Si une autre partition a déjà été activée, l'afficheur indique :
- Presse la touche correspondant à la partition souhaitée. L'afficheur indique :
- Pressez la touche
L'afficheur indique la partition que la centrale est en train d'activer et la durée de l'opération. Une tonalité est émise par l'objet de commande, si cela a été configuré. À expiration de la durée concernée, la centrale active la partition et l'objet de commande indique la partition activée.
10.3 Désactivation d'une partition
La temporisation d'entrée démarre à l'ouverture de la porte d'entrée. Une tonalité discontinue retentit pendant le temps d'entrée.
- Entrez votre code utilisateur ou tenez votre carte à clé d'accès au niveau de l'élément de commande. Les partitions auxquelles vous avez accès apparaissent sur l'afficheur.
- Pressez la touche de la partition correspondante A, B, C ou D, puis la touche
La tonalité d'entrée s'arrête. À pression, la partition est désactivée.
10.4.1 Arrêt des sirènes
Les partitions peuvent émettre des alarmes indépendamment les unes des autres. Cependant, les utilisateurs n'ont pas tous accès à toutes les partitions. Toutefois, le système permet à tout utilisateur d'arrêter les sirènes à l'issue d'une alarme.
Le système indique une alarme dans la partition A.
- Entrez votre code utilisateur. Les sirènes s'arrêtent. L'afficheur indique les partitions auxquelles vous avez accès.
- Pressez la touche correspondante pour désactiver la partition souhaitée. Pressez la touche
10.4.2 Réinitialisation du système
Un système à partitions est réinitialisé comme un système unique. Cependant, on désigne certaines différences :
- Réinitialisation utilisateur Entrez le code utilisé ou tenez une carte à clé d'accès au niveau de l'élément de commande. L'afficheur indique les partitions auxquelles vous avez accès.
- Presse la touche afficheur indique un code de réinitialisation à 4 caractères.
- Exécutez la réinitialisation à distance comme décrite dans les instructions d'installation.
10.5 Verrouillage de zones
La méthode utilisée pour le verrouillage de zones dans un système à partitions est différente. Un verrouillage de zones pendant l'activation du système n'est plus possible.
- Entrez votre code d'accès (ou utilisez votre carte à clé d'accès), puis pressez la touche. L'afficheur indique :
- Entrez le numéro de la zone à verrouiller. Si vous ne disposez pas des droits permettant un verrouillage de la zone concernée, l'afficheur indique :
Si vous disposez des droits permettant de verrouiller une zone, l'afficheur indique ce qui suit:
Si vous avez verrouillé une zone d'alarme immédiate, le système vous invite à confirmer le verrouillage de la zone à l'activation suivante. À l'issue d'une pression de la centrale, poursuit l'activation avec la zone verrouillée. À la désactivation suivante, le verrouillage de la zone est de nouveau supprimé.
Une zone 24 heures verrouillée doit être déverrouillée manuellement via l'élément de commande.
- Entrez le code utilisée (ou utilisez la carte clé d'accès).
- Pressez puis le numéro de la zone et.
11 Plan du système
Ce plan du système fournit des informations sur les composants installés dans votre système d'alarme, leur site d'installation et leur fonctionnement ainsi que d'éventuelles modifications. Le plan du système fait toujours partie intégrante du système et doit être conservé à un endroit sûr.
| Zone Description Activation | complète A | Activation interne B | Activation interne C | Activation interne D | Verrouillage possible | Carillon |
| Temps de sortie A | Temps de sortie B | Temps de sortie C | Temps de sortie D | ||||
| Temps d'entrée A | Temps d'entrée B | Temps d'entrée C | Temps d'entrée D | ||||
| Durée de sirène | Durée de flash |
En cas de panne, veuillez vous adresser à :
