BEDIENUNGSANLEITUNG TVAC71040 ABUS

These Bedienungsanleitung enthalt wichtige Hinweise zur Inbetriebnahme und Handhabung.

Achten Sie hierauf, auch wenn Sie theses Produkt an Dritte weitergeben.

Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Eine Auflistung der Inhalte finden Sie im Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 9.

GB

D
Bedienungsanleitung

CE

Deutsch

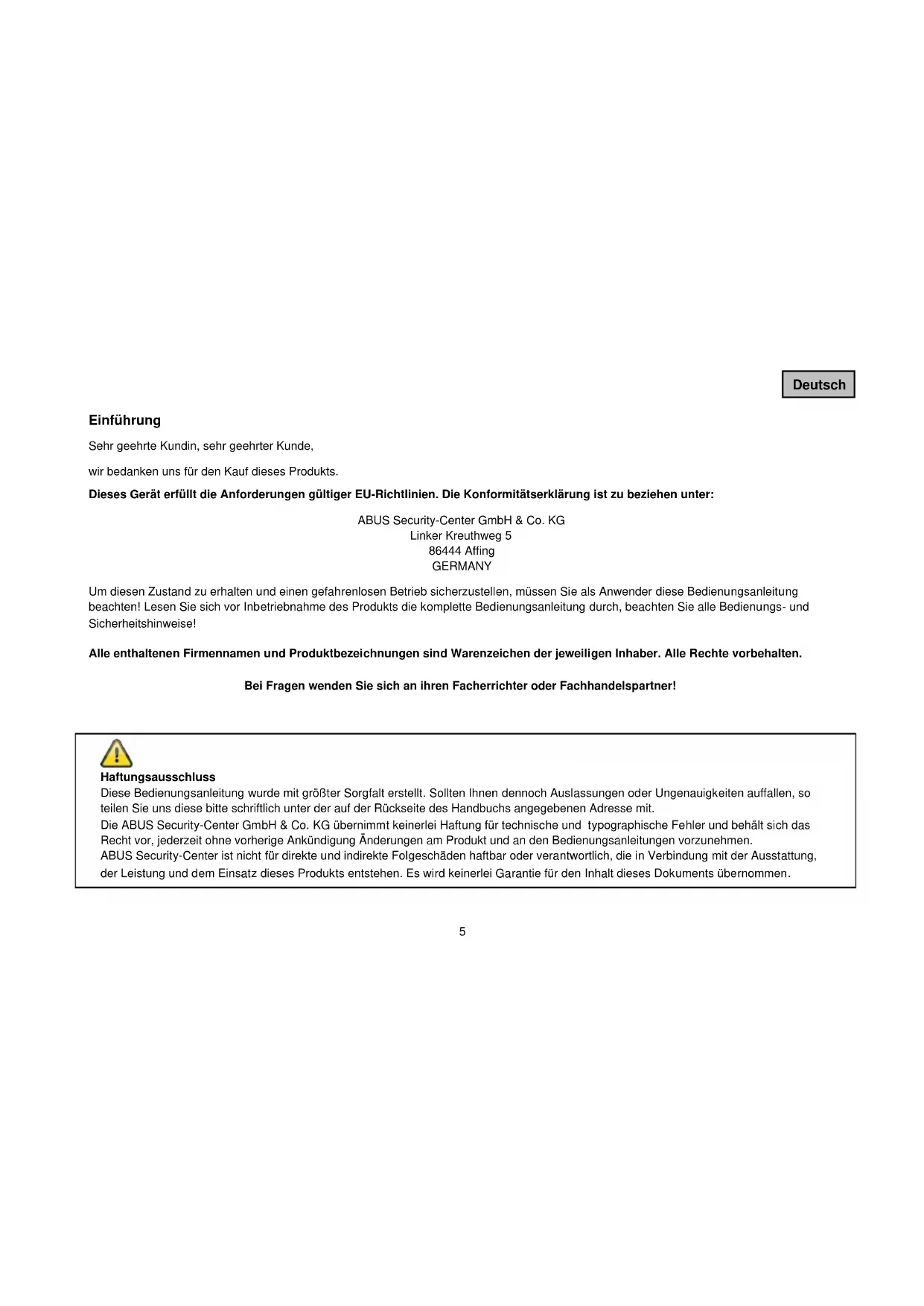

Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieseres Produkts.

Dieses Gerat erfuft die Anforderungen gultiger EU-Richtlinien. Die Konformitätserklarung ist zu beziehen unter:

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

Um diesen Zustand zu erhalten und einen gefahrenlsten Betrieb saferzustellen, mussen Sie als Anwender diese Bedienungsanleitung beachten! Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung durch, beachten Sie alle Bedienungs- und Sicherheitshinweise!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Bei Fragen wenden Sie sich an ihren Facherrichter oder Fachhandelspartner!

Haftungsausschluss

These Bedienungsanleitung wurd me grbter Sorgfalt erstelt. Solten Ihnen dennoch Auslassungen oder Ungenauigkeiten auffallen, so teilen Sie uns these bitt schrftlich unter der auf der Ruckseite des Handbuchs angegebenen Adresse mit.

Die ABUS Security-Center GmbH & Co. KG übernimmt keinerlei Haftung fur technische und typographische Fehler und behalt sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen.

ABUS Security-Center ist nicht für direkte und indirekte Folgeschäden haftbar oder verantwortlich, die in Verbindung mit der Ausstattung, der Leistung und dem Einsatz these Products entstehen. Es wird keinerlei Garantie für den Inhalt these Dokumente übernommen.

Deutsch

Symbolerklarung

1	Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für die Gesundheit besteht, z.B. durch elektrischen Schlag.
2	Ein im Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedlenungsanleitung hin, die unbedingt zu beachten sind.
3	Dieses Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

Wichtige Sicherheitshinweise

1	Bei Schäden die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung!
2	Bei Sach- oder Personenschäden, die durch unsachgemäß Handhabung oder Nichtbechten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch!

Sehr geehrte Kundin, sehr geehrter Kunde, die folgenden Sicherheits- und Gefahrenhinweise dieren nicht nur zum Schutz ihrer Gesundheit, sondern auch zum Schutz des Geräts. Lesen Sie sichitte die folgenden Punkte aufmerksam durch:

Es sind keine zu wartenden Teile im Inneren des Produktes. Außer dem erlischt durch das Zerlegen die Zulassung (CE) und die Garantie/Gewährleistung.
- Durch den Fall aus bereits geringer Höhe kann das Produkt beschädigt werden.

Vermeiden Sie folgende widrige Umgebungsbedingungen bei Betrieb:

Extreme Kalte oder Hitze
- Direkte Sonneneinstrahlung
Staub oder brennbare Gase, Dampfe oder Lösungsmittel
- starke Vibrationen
- starke Magnetfelder, wie in der Nähe von Maschinen oder Lautsprachern.

Deutsch

Allgemeine Sicherheitschinweise:

• Blichen Sie niemals direkt aus kurzer Distanz (1m) in den Infrarotscheinwerfer. Vermeiden Sie es direkt mit optischen Geräten (Lupe) in den Scheinwerfer zublicken.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen! Plastikfolien/-tuten, Styroporteile usw., können für Kinder zu einem gefährlichen Spielzeug werden.
  -itte fuhren Sie keine Gegenstände durch die Öffnungen in das Geräteinnere
• Verwenden Sie nur die vom Hersteller angegebenen Zusatzgeräte/Zubehörnteile. Schließen Sie keine nicht kompatiblen Produkte an.
• Bittie Sicherheitshinweise und Bedienungsanleitungen der übrigen angeschlossenen Geräte beachten.
• Überprüfen Sie vor Inbetriebnahme das Gerät auf Beschädigungen, sollen die Fall sein,itte das Gerät nicht in Betriebnehmen!
• Halten Sie die Grenzen der in den technischen Daten angegebenen Betriebsspannung ein. Höhere Spannungen können das Gerät zerstären und ihre Sicherheit gefährden (elektrischer Schlag).

Sicherheitshinweise

1. Stromversorgung: 12-24 VAC / VDC

Betreiben Sie thises Gerat nur an einer Stromquelle, die die auf dem Typenschild angegebene Netzspannung liefert. Falls Sie nicht sichere sind, welche Stromversorgung bei Ihnen vorliegt, wenden Sie sich an Ihr Energieversorgungsunternehmen. Trennen Sie das Gerät von der Netzstromversorgung, bevor Sie Wartungs- oder Installationsarbeiten durchfuhren.

1. Überlastung

Vermeiden Sie die Überlastung von Netzsteckdosen, Verlangerungskabeln und Adaptern, da dies zu einem Brand oder einem Stromschlag führen kann.

1. Reinigung

Reinigen Sie das Gerät nur mit einem feuchten Tuch ohne scharfe Reinigungsmittel. Das Gerät ist damit vom Netz zu trennen.

Deutsch

Warningen

Vor der ersten Inbetriebnahme sind alle Sicherheits- und Bedienhinweise zu beachten!

1. Beachten Sie die folgende Hinweise, um Schäden an Netzkabel und Netzstecker zu vermeiden:

2. Verändern oder manipulieren Sie Netzkabel und Netzstecker nicht.

3. Verbiegen oder verdrehen Sie das Netzkabel nicht.
4. Wenn Sie das Gerät vom Netz trennen,ziehen Sie nicht am Netzkabel,sondern fassen Sie den Stecker an.

5. Achten Sie darauf, dass das Netzkabel so welt wie möglich von Heizgeräten entfernt ist, um zu verhindern, dass die Kunststofffummentelung schmilzt.

6. Befolgen Sie diese Anweisungen. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommt:

7. Offnen Sie niemals das Gehäuse

8. Stecken Sie keine metallenen oder feuergefährlichen Gegenstände in das Geräeinnere.
   Um Beschädigungen durch Überspannungen (Beispiel Gewitter) zu vermeiden, verwenden Sieitte einen Überspannungsschutz.

3.itte trennen Sie defekte Gerate sofort vom Stromnetz und informieren Ihren Fachhandler.

1

Vergewisern Sie sich bei Installation in einer vorhandenen Videoüberwachungsanlage, dass alle Geräte von Netz- und Niederspannungsstromkreis getrennt sind.

2

Nehmen Sie im Zweifelsfall die Montage, Installation und Verkabelung nicht selbst vor, sondern überlassen Sie dies einem Fachmann. Unsachgemäß und laienhafte Arbeiten am Stromnetz oder an den Hausinstallationen stellen nicht nur Gefahr für Sie selbst dar, sondern auch für andere Personen. Verkabeln Sie die Installationen so, dass Netz- und Niederspannungskreise stets getrennt verlaufen und an keiner Stelle miteinander verbunden sind oder durch einen Defekt verbunden werden können.

Auspacken

Während Sie das Gerät auspacken, handhaben sie these mit außerster Sorgfalt.

i	Bei einer eventuellen Beschädigung der Originalverpackung, prufen Sie zunachst das Gerät. Falls das Gerät Beschädigungen aufweist, senden Sie these mit Verpackung darüber und informieren Sie den Lieferdienst.

Deutsch

Inhaltsverzeichnis

1. Bestimmungsgemäß Verwendung 10
2. Lieferumfang 10
3. Merkmale und Funktionen 10
4. Beschreibung der Strahler 10
5. Montage / Installation 11
6. Hinweise zum Einsatz von Infrarotscheinwerfern 12
7. Wartung und Reinigung 12

7.1 Wartung 12
7.2 Reinigung 13

1. Entsorgung 13
2. Technische Daten 14

Deutsch

1. Bestimmungsgemäß Verwendung

These Infrarot / Weiblichtscheinwerfer sind fur den Aufbau von professionellen Videüberwachungsanlagen geeignet. Dank der Schutzklasse IP66 konnen diese sowohl innen als auch außen eingesetzt werden. Durch den variablen Spannungseingang 12 -24 VAC / VDC ist eine problemlose Spanningsversorgung möglich. Durch den Lichtsensor ist ein automatisches Ein- und Ausschalten des Strahlers gewährleistet. Der Strahler dient zur Videüberwachung in Verbindung mit einer Kamera.

Eine ausfuhrliche Funktionsbeschreibungfindesim Kapitel,3.Merkmale und Funktionen

2. Lieferumfang

• Strahler
  Bedienungsanleitung

3. Merkmale und Funktionen

Aluminium Gehäuse
14 -Gewinde
- Variableer Spannungseingang
Schutzklasse IP 66

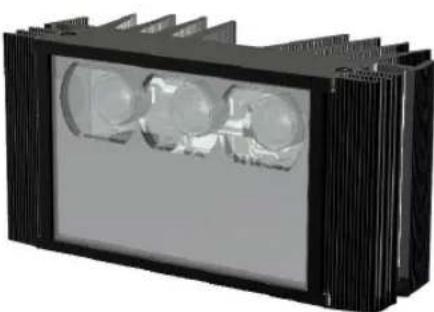

4. Beschreibung der Strahler

Deutsch

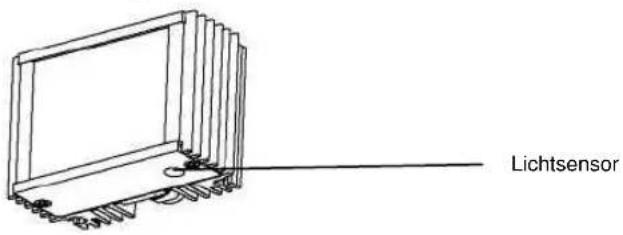

Es befindet sich ein Lichtsensor auf der Unterseite des Strahlers, für die automatische An- und Abschaltung des Strahlers.

Bei einer Lichtintensität unter 3 Lux schaltet sich der Strahler ein.

Auf der Rückseite des Strahlers befindet sich ein 1/4 -Gewinde für die Installation des Strahlers mit einer Halterung.

5. Montage / Installation

ACHTUNG!

Während der Montage muss der Strahler von der Netzspannung getrennt sein.

Auf die Polung muss nicht geachtet werden!

Verwenden Sie zur Wand- und Deckemontage den als optionales Zubehor erhältlichen Wand-/Deckenhalter. Gehen Sie wie folgt vor:

1. Montieren Sie zunachst den Wand- und Deckenhalter mit den beiliegenden Schrauben am gewünschten Montageort.
2. Verbinden Sie den Strahler mit einer stabilisierten 12 - 24 VDC / VAC Spanningsquelle mit ausreichender Leistung (je nach Modell bis zu 12 Watt).
3. Montieren Sie den Infrarot- /WeiBlichtstrahler auf den Wand- / Deckenhalter.
4. Richten Sie den Scheinwerfer aus und fixieren Sie die Position.

Bitte beachten Sie:

Achten Sie bei der Installation daraufuf, dass das Kabel zugreift bleibt.

Installationsbeispiel fur die Kabelinstallation:

Deutsch

6. Hinweise zum Einsatz von Infrarotscheinwerfern

Infrarotscheinwerfer konnen als Beleuchungsmittel nur in Verbindung mit infrarottauglichen S/W, bzw. Tag-/ Nachtkameras eingesetzt werden.
- Beim Einsatz von IR-Scheinwerfern kann es zu einem Verschieben des Fokuspunktes der Kamera kommt (Focusshift). Abhilfe bieten in einem solchen Fall IR-korrigierte Objektive.
Die Reichweite der Infrarotscheinwerfer ist abhängig von der IR Empfindlichkeit des verwendeten Kameramodells. Die angegebenen Reichweiten der Scheinwerfer basieren auf Lichtempfindlichkeit der Kamera von 0,1 Lux.
Gegenstände konnen bei IR-Licht ungewohrt wirken. So erscheint eine grüne Wiese bei Tageslicht ether dunkel. Bei einer Infrarotbeleuchtung wird grüne Licht aber als nahezu wei darestellt.
- Wie für alle Beleuchtungsmittel gilt auch bei der Infrarotbeleuchtung der Grundsat, dass die Beleuchtung so nahe wie möglich an den zu überwachenden Bereich herangebracht werden sollen. Dabei ist die Leuchtrichtung der Blickrichtung der Kamera anzupassen und eine Blendung der Kamera zu vermeiden.
Reinigen Sie den Infrarotscheinwerfer in regelmäBigen Abständen (mindestens alle drei Monate), da die Leuchtkraft durch eine verschmutzte Scheibe vermindert wird und die Kuhlwirkung des Radiators abnimmt. Verwenden Sie zur Reinigung keine scharfen Mittel, oder Alcohol.

7. Wartung und Reinigung

7.1 Wartung

Überprüfen Sie regelmäßige technische Sicherheit des Produkts, z.B. Beschäftigung des Gehäuses.

Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern.

Deutsch

Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn

• das Gerät sichtbare Beschädigungen aufweist,
  das Gerät nicht mehr Funktioniert

Bitte beachten Sie:

Das Produkt ist für Sie wartungsfrei. Es sind keinerlei für Sie überprüfende oder zu wartende Bestandteile im Inneren des Produkts, offen Sie es niemals.

7.2 Reinigung

Reinigen Sie das Produkt mit einem sauberen trockenen Tuch. Bei stärkeren Verschmutzungen kann das Tuch kein mit lauwarmem Wasser angefeucht werden.

Achten Sie darauf, dass keine Flüssigkeiten in das Gerät gelangen.

Verwenden Sie keine chemischen Reiniger, dadurch konnte die Oberfläche des Gehäuses und des Bildschirms angegriffen werden (Verfarbungen).

8. Entsorgung

Achtung: Die EU-Richtlinie 2002/96/EG regelt die ordnungsgemäß Rücknahme, Behandlung und Verwertung von gebrauchten Elektronikgeräten. Dieses Symbol bedeutet, dass im Interesse des Umweltschutzes das Gerät am Ende seiner Lebensdauer entsprechend den geltenden gesetzlichen Vorschriften und getrennt vom Hausmüll bzw. Gewerbemüll entsorgt werden muss. Die Entsorgung des Altgeräts kann über entsprechende officielle Rücknahmestellen in Ihr dem Land erfolgen. Befolgen Sie die örtlichen Vorschriften bei der Entsorgung der Materialien. Weitere Einzelheiten über die Rücknahme (auch für Nicht-EU Länder) erhalten Sie von ihrer örtlichen Verwaltung. Durch das separate Sammeln und Recycling werden die natürlichen Ressourcen geschont und es ist sichergestellt, dass beim Recycling des Produkts alle Bestimmungen zum Schutz von Gesundheit und Umwelt beachtet werden.

Deutsch

9. Technische Daten

Modell	TVAC71000	TVAC71010	TVAC71020	TVAC71030	TVAC71040
IP Schutzklasse	IP 66	IP 66	IP 66	IP 66	IP 66
Abmessungen	85 x 55 x 49	85 x 55 x 49	85 x 55 x 49	85 x 55 x 49	134 x 67 x 64
Gewicht	0,35 kg	0,35 kg	0,35 kg	0,35 kg	0,6 kg
IR Wellenlänge/ Farbtemperatur	850 nm	850 nm	940 nm	940 nm	6300 K
Spannung	12 - 24 VDC / VAC	12 - 24 VDC / VAC	12 - 24 VDC / VAC	12 - 24 VDC / VAC	12 - 24 VDC / VAC
Stromstärke	0,5 A max.	0,5 A max	0,5 A max	0,5 A max	1 A max.
Betriebs- temperatur	-30 ... +40 °C	-30 ... +40 °C	-30 ... +40 °C	-30 ... +40 °C	-30 ... +40 °C
Reichweite bei 0,1 Lux	10 m	20 m	5 m	10 m	18 m
Blickwinkel	60°	30°	60°	20°	60/40
IR Aktivierung	< 3 Lux	< 3 Lux	< 3 Lux	< 3 Lux	< 3 Lux
Gehäusematerial	Aluminium	Aluminium	Aluminium	Aluminium	Aluminium

Deutsch

Modell	TVAC71050	TVAC71060	TVAC71100	TVAC71110
IP Schutzklasse	IP 66	IP 66	IP 66	IP 66
Abmessungen	85 x 70 x 69	85 x 70 x 69	85 x 89 x 69	85 x 89 x 69
Gewicht	0,45 kg	0,45 kg	0,60 kg	0,60 kg
IR Wellenlänge	850 nm	850 nm	850 nm	850 nm
Spannung	12 - 24 VDC / VAC	12 - 24 VDC / VAC	12 - 24 VDC / VAC	12 - 24 VDC / VAC
Stromstärke	0,85 A max.	0,85 A max.	0,85 A max.	0,85 A max.
Betriebs-temperatur	-30 ... +40 °C	-30 ... +40 °C	-30 ... +40 °C	-30 ... +40 °C
Reichweite bei 0,1 Lux	12 m	30 m	15 m	35 m
Blickwinkel	60°	30°	60°	30°
IR Aktivierung	< 3 Lux	< 3 Lux	< 3 Lux	< 3 Lux
Gehäusematerial	Aluminium	Aluminium	Aluminium	Aluminium

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

ALLEMAGNE

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

9. Technische gegevens

Model	TVAC71000	TVAC71010	TVAC71020	TVAC71030	TVAC71040
IP beschermingsklasse	IP 66	IP 66	IP 66	IP 66	IP 66
Afmetlingen	85 x 55 x 49	85 x 55 x 49	85 x 55 x 49	85 x 55 x 49	134 x 67 x 64
Gewicht	0,35 kg	0,35 kg	0,35 kg	0,35 kg	0,6 kg
IR gollengte/ kleurtemperatuur	850 nm	850 nm	940 nm	940 nm	6300 K
Spanning	12-24 VDC/VAC	12-24 VDC/VAC	12-24 VDC/VAC	12-24 VDC/VAC	12-24 VDC/VAC
Stroomsterkte	0,5 A max.	0,5 A max	0,5 A max	0,5 A max	1 A max.
Bedrijfs- temperatuur	-30 ... +40 °C	-30 ... +40 °C	-30 ... +40 °C	-30 ... +40 °C	-30 ... +40 °C
Bereik bij 0,1 lux	10 m	20 m	5 m	10 m	18 m
Beeldhoek	60°	30°	60°	20°	60/40
IR activering	<3 lux	<3 lux	<3 lux	<3 lux	<3 lux
Material van de behuizing	Aluminium	Aluminium	Aluminium	Aluminium	Aluminium

Nederlandsls

Model	TVAC71050	TVAC71060	TVAC71100	TVAC71110
IP beschermingsklasse	IP 66	IP 66	IP 66	IP 66
Afmetingen	85 x 70 x 69	85 x 70 x 69	85 x 89 x 69	85 x 89 x 69
Gewicht	0,45 kg	0,45 kg	0,60 kg	0,60 kg
IR golfänge	850 nm	850 nm	850 nm	850 nm
Spanning	12 - 24 VDC/VAC	12 - 24 VDC/VAC	12 - 24 VDC/VAC	12 - 24 VDC/VAC
Stroomsterkte	0,85 A max.	0,85 A max.	0,85 A max.	0,85 A max.
Bedrijfs-temperatuur	-30 ... +40 °C	-30 ... +40 °C	-30 ... +40 °C	-30 ... +40 °C
Bereik bij 0,1 lux	12 m	30 m	15 m	35 m
Beeldhoek	60°	30°	60°	30°
IR activering	< 3 lux	< 3 lux	< 3 lux	< 3 lux
Material van de behuizing	Aluminium	Aluminium	Aluminium	Aluminium

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

Kompania ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

Iina coxpaheHn daHHoro 6oCTeBCTBa n o6ecneHn 6eONaChOH 3KcNpyataun Bb ka NpIb3ObaTeB 6o3aHb cobnoDaTb daHHyo HnCTpykui! nPeepi npimeHeHem npOyKta 03HaKOMbTecb c noJIHO IHCTpykui, opaTNTe BHIMAHHe Ha yka3aHn no 3Knpyataun n texHnke 6eONacHocTn! Bce h3BaHn Hm npOyKTOB ABLJOTc TPORBbIM MapkamcootBcTBcyUoero Bnaedbua. Bce npaba 3aunuencebl.

Ecni y Bac Bo3HKn BOnpocb, o6paTntecb K BaSeMy cneuaNtcy no MONTaKy nn DInnepy no CneuaN3npoBaHHbIM npoDaXam.

These Bedienungsanleitung ist eine Publikation der ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing. Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugswise, verboten.

These Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung.

Änderung in Technik und Ausstattung vorbehalten.
