BEDIENUNGSANLEITUNG SBC 15 SANITAS

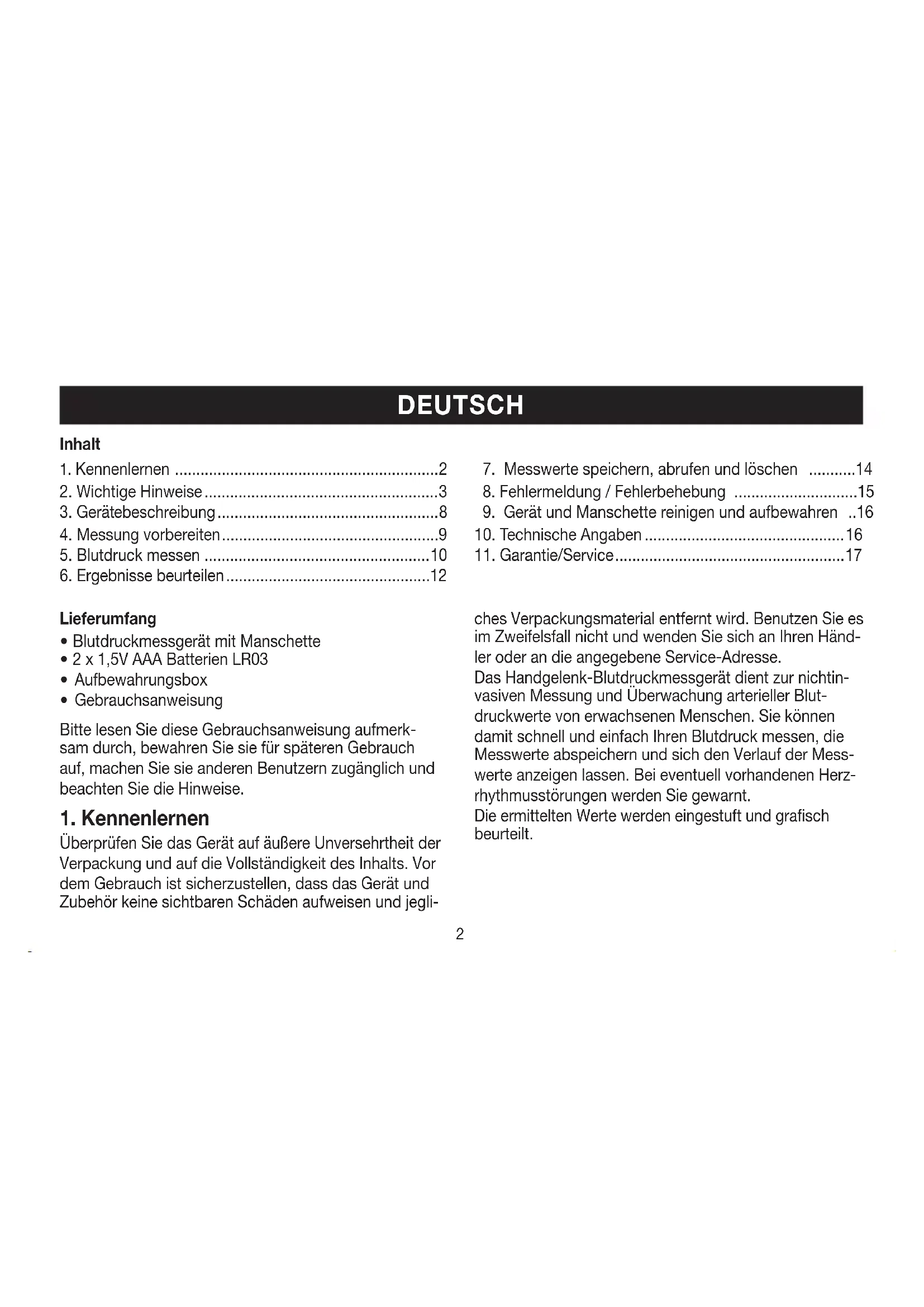

1. Kennenlernen 2
   2.Wichtige Hinweise 3
   3.Gerätebeschreibung. 8
2. MessungVBorbereiten 9
   5.Blutdruck messen 10
3. Ergebnisse beurteilen 12

Lieferumfang

• Blutdruckmessgerät mit Manschette
  2 × 1,5 ~V AAA Batterien LR03
• Aufbewahrungsbox
• Gebrauchsanweisung

Bitte lessen Sie diese Gebrauchsanweisung aufmerkssam durch, bewahren Sie sie für späteren Gebrauch auf, machen Sie sie anderen Benutzern zugänglich und beachten Sie die Hinweise.

1. Kennenlernen

Überprüfen Sie das Gerät auf äußere Unversehrheit der Verpackung und auf die Vollständigkeit des Inhalts. Vor dem Gebrauch ist sicherzustellen, dass das Gerät und Zubehör keine sightbaren Schäden aufweisen und jegli-

1. Messwerte speichern, abrufen und loschen 14
2. Fehlermeldung / Fehlerbehebung 15
3. Gerät und Manschette reinigen und aufbewahren 16
4. Technische Angaben 16
5. Garantie/Service 17

ches Verpackungsmaterial entfernt wird. Benutzen Sie es im Zweifelsfall nicht und wenden Sie sich an ihren Hand-ler oder an die angegebene Service-Adresse.

Das Handgelenk-Blutdruckmessgerät dient zur nichtinvasiven Messung und Überwachung arterieller Blutdruckwerte von erwachsenen Menschen. Sie konnen damit schnell und einfach ihren Blutdruck messen, die Messwerte abspeichern und sich den Verlauf der Messwerte aneigen halten. Bei eventuell vorhandenen Herz-rhythmusstörungen werden Sie gewarnt.

Die ermittelten Werte werden eingestuft und grafisch beurteilt.

2. Wichtige Hinweise

Zeichenerklarung

In der Gebrauchsanweisung, auf der Verpackung und auf dem Typschild des Geräts und des Zubehörs werden folgende Symbole verwendet:

!	Vorsicht
i	Produktinformation Hinweis auf wichtige Informationen
	Anleitung beachten Vor Beginn der Arbeit und /oder dem Bedieren von Geräten oder Maschinen die Anleitunglesen
	Isolierung der Anwendungsteile Typ BF Galvanisch isoliertes Anwendungsteil (F stehen für floating), erfüllt die Anforderungen an Ableitströme für den Typ B
- - -	Gleichstrom Gerät ist nur für Gleichstrom geeignet

	Entsorgung gemäß Elektro- und Elektro-nik-Altgeräte EG-Richtlinie WEEE (Waste Electrical and Electronic Equipment)
	Verpackungskomponenten trennen und entsprechend der communalen Vorschriften entsorgen.
B A	Kennzeichnung zur Identifikation des Verpackungsmaterials. A = Materialabkürzung, B = Materialnummer: 1-7 = Kunststoffe, 20-22 = Papier und Pappe
	Hersteller
Storage/Transport	Zulässige Lagerungs- und Transport-temperatur und -luftfeuchtigkeit
Operating	Zulässige Betriebstemperatur und -luftfeuchtigkeit
IP22	IP-Klasse Gerät geschützt gegen Fremdkörper ≥12,5 mm und gegen schräges Tropf-wasser
SN	Seriennummer
REF	Artikelnummer
MD	Medizinprodukt
CE	CE-Kennzeichnung Dieses Produkt erfüllt die Anforderun-gen der geltenden europäischen und nationalen Richtlinien.
	Produkt und Verpackungskomponenten trennen und entsprechend der communalen Vorschriften entsorgen.

Hinweise zur Anwendung

• Um eine Vergleichbarkeit der Werte zu gewährleisten, messen Sie ihren Blutdruck immer zu gleichen Tageszeiten.
• Mindestens 30 Minuten vor der Messung sollenn Sien nicht essen, trinken, rauchen oder sich körperlich betätigten.
• Ruhen Sie sich vor der ersten Blutdruckmessung immer 5 Minuten aus!

• Wenn Sie darüber hinaus mehrere Messungen nach einander durchführten möchten, warten Sie zwischen den einzelnen Messungen jeweils immer mindestens 1 Minute.

• Wiederholen Sie die Messung im Falle zweifelhaft gemessener Werte.
  Die von Ihnen selbst ermittelten Messwerte konnen nur zu ihrer Information dieren - sie ersetzen keine arztliche Untersuchung! Besprechen Sie ihre Messwerte mit dem Arzt, begründen Sie darauf auf keinen Fall eigene medizinische Entscheidungen (z.B. Medikamente und deren Dosierungen)!

• Eine Verwendung des Blutdruckmessgerats außerhalb des tatsächlichen Umfelds oder unter dem Einfluss von Bewegung (z.B. während der Fahrt in einem Auto, Krankenwagen oder Helikopter sowie während der Ausübung von körperlichen Aktivitäten wie Sport) kann die Messgenauigkeit beeinflussen und zu Messfehlern führen.
• Verwenden Sie das Blutdruckmessgerät nicht bei Neugeborenen, Schwangeren und Praeklampsie-Patientinen.

• Bei Einschränkungen der Durchblutung an einem Arm aufgrund chronischer oder akuter Gefäßerkrankungen (unter anderen Gefäßverengungen) ist die Genaugkeit der Handgelenksmessung eingeschränkt. Weichen Sie in thisum Fall auf ein am Oberarm messendes Blutdruckmessgerät aus.

• Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dessen, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollen beaufsichtigt werden, damit sie nicht mit dem Gerät speilen.

• Erkrankungen des Herz-Kreislaufsystems können zu Fehlmessungen bzw. zu Beeinträchtigungen der Mess-genauigkeit führen. Ebenso der Fall ist dies bei sehr niedrigem Blutdruck, Diabetes, Durchblutungs- und Rhythmusstörungen sowie bei Schüttelfrost oder Zittern.
• Das Blutdruckmessgerätarf nicht im Zusammenhang mit einem Hochfrequenz-Chirurgiegerät verwendet werden.
• Verwenden Sie das Gerät nur bei Personen mit dem für das Gerät angegebenen Umfangbereich des Handgelenks.

• Beachten Sie, dass es während des Aufpumpens zu einer Funktionsbeeinträchtigung des betroffenen Giedmaßes kommt kann.

• Die Blutzirkulationarf durch die Blutdruckmessung nichtunnotig Lange unterbunden werden. Bei einer Fehlfunktion des Geratesnehmen Sie die Manschette vom Arm ab.

• Verhindern Sie einen anhaltenden Druck in der Manischette sowie früige Messungen. Eine dadurch resultierende Beeinträchtigung des Blutflusses kann zu Verletzungen führen.
• Achten Sie darauf, dass die Manschette nicht an einem Arm angelegt wird, dessen Arterien oder Venen in medizinischer Behandlung sind, z.B. intravaskulärer Zugang bzw. eine intravaskuläre Therapie oder ein arteriovenöser (A-V-) Nebenschluss.
• Legen Sie die Manschette nicht bei Personen an, die eine Brustamputation hatten.
• Legen Sie die Manschette nicht über Wunden an, daß zu weiteren Verletzungen führen kann.
• Legen Sie die Manschette ausschließlich am Handgelenk an. Legen Sie die Manschette nicht an anderen Stellen des Körpers an.

• Sie können das Blutdruckmessgerät ausschließlich mit Batterien betreiben.
  Die Abschaltautomatik schaltet das Blutdruckmessgerät zur Schonung der Batterien aus, wenn innerhalb einer Minute keine Taste betätig wird.

• Das Gerät ist nur für den in dieser Gebrauchsanweisung beschriebenen Zweck vorgesehen. Der Hersteller haftet nicht für Schäden, die durch unsachgemäßen oder falschen Gebrauch verursacht wurden.

Hinweise zur Aufbewährung und Pflege

• Das Blutdruckmessgerät besteht aus Prazisions- und Elektronik-Bauteilen. Die Genauigkeit der Messwerte und Lebensdauer des Gerätes hangt ab vom sorgfälligen Umgang:
• Schützen Sie das Gerät vor Stößen, Feuchtigkeit, Schmutz, starken Temperaturschwankungen und direkter Sonneneinstrahlung.
• Lassen Sie das Gerät nicht fallen.
• Benutzen Sie das Gerät nicht in der Höhe von starten electromagnetischen Feldern, halten Sie es fern von Funkanlagen oder Mobiltelefonen.
• Falls das Gerät über einen längeren Zeitraum nicht benutzt wird, wird empfohlen die Batterien zu entfern.

Hinweise zum Umgang mit Batterien

• Wenn Flüssigkeit aus einer Batteriezelle mit Haut oder Augen in Kontakt kommt, die betroffene Stelle mit Wasser auswaschen und arztliche Hilfe aufsuchen.

• Verschluckungsgefahr! Kleinkinder konnten Batterien verschlucken und darüber ersticken. Daher Batterien für Kleinkinder unerreichbar aufbewahren!

• Auf Polaritätskennzeichen Plus (+) und Minus (-) achten.
• Wenn eine Batterie ausgelaufen ist, Schutzhandschuhe anziehen und das Batteriefach mit einem trockenen Tuch reinigen.
  Schützen Sie Batterienen vor übermäßiger Wärme.
• Explosionsgefahr! Keine Batterien ins Feuer werden.
• Batterien dürfen nicht geladen oder kurzgeschlossen werden.
• Bei längerer Nichtbenutzung des Geräts die Batterien aus dem Batteriefachnehmen.
• Verwenden Sie nur denselben oder einen gleichwertigen Batterietyp.
• Immer alle Batterien gleichzeitig auswechseln.
• Keine Akkus verwenden!
• Keine Batterien zerlegen, öffnen oder zerkleinern.

Hinweise zu Reparatur und Entsorgung

• Batterien gehoren nicht in den Hausmull.itte entsorgen Sie die verbrauchten Batterien an den darauf vorgesehenen Sammelstellen.

• Offnen Sie nicht das Gerät. Bei nicht beachten erlischt die Garantie.

• Das Gerätarf nicht selbst repariert oder justiert werden. Eine einwandfrei Funktion ist in dieser Fall nicht mehr gewährleistet.

• Reparaturen dürfen nur vom Kundenservice oder autorisierten Handlern durchgeführt werden. Prüfen Sie jedoch vor jeder Reklamation zuerst die Batterien und tauschen Sie diese gegebenenfalls aus.
• Im Interesse des Umweltschutzes darf das Gerät

am Ende seiner Lebensdauer nicht mit dem Hausmüll entwickelten werden. Die Entsorgung kann über entsprechende Sammelstellen in Ihr Land erfolgen. Entsorgen Sie das

Gerät gemäß der Elektro- und Elektronik-Altgeräte EG-Richtlinie - WEEE (Waste Electrical and Electronic Equipment). Bei Rückfragen wenden Sie sich an die für die Entsorgung zuständigeCOMMUNALE Behörde.

! Hinweise zu Elektromagnetischer Verträglichkeit

• Das Gerät ist für den Betrieb in allen Umgebungen geeignet, die in dieser Gebrauchsanweisung aufgeführrt sind, einschließlich der tatsächlichen Umgebung.

• Das Gerät kann in der Gegenwart von elektromagnetischen Störgroßen unter Umständen nur in eingeschranktem Maße nutzbar sein. Infolgedessen können z.B. Fehlermeldungen oder ein Ausfall des Displays/ Gerätes auftreten.

• Die Verwendung these Gerätes unmittelbar befinden anderen Geräten oder mit anderen Geräten in gesta-pelter Form sollte vermieden werden, da dies eine fehlerhafte Betriebsweise zur Folge haben können. Wenn eine Verwendung in der vorgeschriebenen Art dessnoch notwendig ist, sollen den these Gerät und die anderen Geräte beobachtet werden, um sich davon zu überzeugen, dass sie ordnungsgemäß arbeiten.
  Die Verwendung von anderen Zubehör, alsjenem, welches der Hersteller deses Gerätes festgelegt oder bereitgestellt hat, kann erhöhte elektromagnetische Storaussendungen oder eine geminderte elektromagnetische Störfestigkeit des Gerätes zur Folge haben und zu einer fehlerhaften Betriebsweise führen.

• Eine Nichtbeachtung kann zu einer Minderung der Leistungsmerkmale des Gerätes führen.

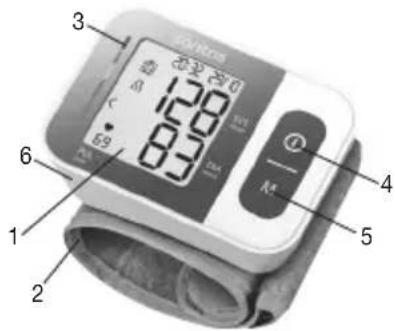

3. Gerätebeschreibung

1. Display
   2.Handgelenksmanschette

2. Risiko-Indikator

3. Start/Stopp-Taste①

4. Speicherabruftaste M
   6.Batteriefachabdeckung

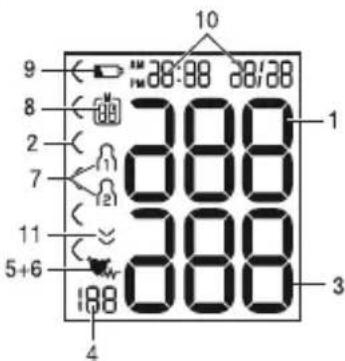

Anzeigen auf dem Display:

1. Systolischer Druck
2. Risiko-Indikator
3. Diastolischer Druck
4. Ermittelter Pulswert
5. Symbol Herzrhythmusstörungen
6. Symbol Puls
7. Benutzerspeicher
8. Nummer des Speicherplatzes / Speicher-anzeige Durchschnittswabends (FP)
9. Symbol Batteriewechsel
10. Uhrzeit und Datum
11. Luft ablassen (Pfeil)

t (H)rmorgens (H)

4. Messungvorbereiten Batterie einlagen

• Entfernen Sie den Deckel des Batteriefaches auf der linken Seite des Gerätes.
• Legen Sie zwei Batterien vom Typ 1,5 V Micro (Alkaline Type LR03) ein.

Achten Sie unbedingt darauf, dass die Batterien entsprechend der Kennzeichnung mit korrekter Polung eingelegt werden. Verwenden Sie keine wiederaufladbaren Akkus.
Schlieben Sie den Batteriefachdeckel wieder sorgfältig.

Wenn das Symbol Batteriewechsel entscheidt, ist keine Messung mehr möglich und Sie müssen alle Batterien erneuern.

Batterie Entsorgung

Die verbrauchten, vollkommen entladenen Batterien müssen Sie über speziell gekennzeichne Sammelbehälter, Sondermullannahstemstellen oder über den Elektrohandler entsorgen. Sie sind gesetzlich dazu verpflichtet, die Batterien zu entsorgen.
- These Zeichen finden Sie auf schadstoffhaltigen Batterien:

Pb = Batterie enthalt Blei,

Cd = Batterie enthalt Cadmium,

Hg = Batterie enthalt Quecksilber.

Stundenformat, Datum und Uhrzeit einstellen

Sie sollen den Datum und Uhrzeit unbedingt einstellen. Nur so konnen Sie ihre Messwerte korrekt mit Datum und Uhrzeit speichern und später abrufen.

Das Menu zum Vornehmen der Einstellungen konnen Sie auf zwei verschiedene Wege aufrufen:

Vor der ersten Nutzung und nach jedem Batteriewechsel:

Wenn Sie Batterien in das Gerät einlagen, gelangen Sie automatisch in das entsprechende Menu.

• Bei bereits eingelegten Batterien:

Halten Sie am ausgeschalteten Gerät die START/

STOPP-Taste ① fur ca. 5 Sekunden gedrückt.

In diesen Menu können Sie die folgenden Einstellungen nacheinander vornehmen:

Stundenformat

• Halten Sie die START/STOPP-Taste für 5 Sekunden gedrückt oder legen Sie die Batterien ein. Das Volldisplay wird angezeigt.
  Wahlen Sie mit der Speichertasten M Ihr gewünschtes Stundenformat und bestätigen Sie mit der START/STOPP-Taste

Datum

Im Display blinkt die Jahreszahl.
Wahlen Sie mit der Speichertaste M ihre gewünschte Jahreszahl und bestätigten Sie mit der START/STOPP-Taste

Im Display blinkt die Monatsanzeige.
- Wahlen Sie mit der Speichertaste M ihren gewünschten Monat und bestätigen Sie mit der START/STOPP-Taste①

Im Display blinkt die Tagesanzeige.
Wahlen Sie mit der Speichertaste M ihren gewünschten Tag und bestätigen Sie mit der START/STOPP-Taste

(i) Wenn als Stundenformat 12h eingestellt ist, ist die Reihenfolge der Tages- und Monatsanzeige vertauscht.

Uhrzeit

Im Display blinkt die Stundenzahl.

• Wahlen Sie mit der Speichertaste M Ihr gewünschte Stundenzahl und bestätigten Sie mit der START/STOPP-Taste.
  Im Display blinkt die Minutenzahl.
  Wahlen Sie mit der Speichertaste M Ihr gewünschte Minutenzahl und bestätigten Sie mit der START/STOPP-Taste

Nachdem alle Daten eingestellt wurden, schaltet sich das Gerät automatisch aus.

5. Blutdruckmessen

Bringen Sie das Gerät vor der Messung auf Raumtemperatur. Sie können die Messung am linken oder rechten Handgelenk durchführren.

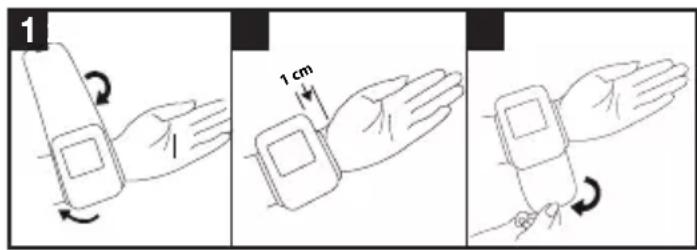

Manschette anlegen

• Entblöben Sie Ihr Handgelenk. Achten Sie daraufuf, dass die Durchblutung des Arms nicht durch zu angeleidungsstücke oder Ähnliches eingeengt ist. Legen Sie die Manschette auf der Innenseite Ihres Handgelenkes an.
• Schlieben Sie die Manschette mit dem Klettverschluss, sodass die Oberkante des Gerates ca. 1 cm unter dem Handballen sitzt.
  Die Manschette muss eng um das Handgelenk anliegen, darf aber nicht einschnüren.

Der Blutdruck kann sich zwischen dem rechten und linken Arm unterscheiden, daß können auch die gesessenen Blutdruckwerte unterschiedlich sein. Führten Sie die Messung immer am selbst Arm durch. Falls sich die Werte zwischen den beiden Armen sehr deutlich unterscheiden, sollen den Sie mit ihrer Arzt absprechen, welchen Arm Sie für die Messung verwenden.

Richtige Körperhaltung einnehmen

• Ruhen Sie sich vor der ersten Blutdruckmessung immer 5 Minuten aus! Ansonsten kann es zu Abweichungen kommt.
• Sie können die Messung im Sitzen oder im Liegen durchfuhren. Sitzen Sie zur Blutdruckmessung bequem. Lehnen Sie Rücken und Arme an. Kreuzen Sie die Beine nicht. Stellen Sie die Fuß flach auf den Boden. Stützen Sie ihren Arm u winkeln inan. Achten Sie in jedem sich die Manschette in Herzöhe be kann es zu erheblichen Abweichung spannen Sie ihren Arm und die Han
• Um das Messergebnis nicht zu verfüllschen, ist es wichtig, sich während der Messung ruhig zu verhalten und nicht zu sprechen.
• Warten Sie vor einer erneuten Messung mindestens 1 Minute!

Blutdruckmessung durchfuhren

Legen Sie, wie zuvor beschreiben, die Manschette an undnehmen Sie die Haltung ein, in der Sie die Messung durchführten wollen.

• Um das Blutdruckmessgerät zu starten, drücken Sie die START/ STOPP-TasteAlle Displayanzeigen leuchten kurz auf.
• Der letzte Messwert wird angezeigt und nach 3 Sekunden beginnnt das Bludruckmessgerät automatisch mit der Messung.

Sie konnen die Messung jederzeit durch das Drucken der START/STOPP-Tasteabbrechen

Sobald ein Puls zu erkennen ist, wird das Symbol Puls angezeigt.

Die Messergebnisse systolischer Druck, diastolischer Druck und Puls werden angezeigt.

• Er_erscheint wenn die Messung nicht ordnungsge

mäß durchgeführt werden konnte. Beachten Sie das Kapitel Fehlermeldung/Fehlerbehebung in dieser Gebrauchsanweisung und wiederholen Sie die Messung.

Wahlen Sie nun durch Drucken der Speichertasten M den gewünschten Benutzerspeicher aus. Wenn Sie keine Auswahl des Benutzerspeichers vornehmen, wird das Mess ergebnis dem zuletzt verwendeten Benutzerspeicher zur Speicherung zugewiesen. Das entsprechende Symbol oder Eischeint im Display.
- Schalten Sie das Blutdruckmessgerät mit der START/ STOPP-Tasteaus. Damit wird das Messergebnis im ausgewählten Benutzerspeicher abgespeichert.

Wenn Sie vergessen das Gerät auszuschalten, schaltet sich das Gerät nach ca. 1 Minute automatisch aus.

Auch in thisem Fall wird der Wert im ausgewählten oder zuletzt verwendeten Benutzerspeicher abgespeichert.

Warten Sie vor einer erneuten Messung mindestens 1 Minute!

6. Ergebnissebeurteilen

Herzrhythmusstörungen

Dieses Gerät kann während der Messung eventuelle Störungen des Herzrhythmus identifizieren und weist

gegebenenfalls nach der Messung mit dem Symbol daraufhin.

Dies kann ein Indikator für eine Arrhythmie sein. Arrhythmie ist eine Krankheit, bei der der Herzrhythmus aufgrund von Fehlern im bioelektrischen System, das den Herzschlag steuert, annormal ist. Die Symptome (ausgelassene oder vorzeitige Herzschlagen, langsamer oder zuschneller Puls) konnen u.a. von Herzerkrankungen, Alter, körperliche Veranlagung, Genussmittel im Übermaß, Stress oder Mangel an Schlaf herrhren. Arrhythmie kann nur durch eine Untersuchung bei ihrem Arzt festgestellt werden.

Wiederholen Sie die Messung, wenn das Symbol nach der Messung auf dem Display angezeigt wird.itte achten Sie daraufuf, dass Sie sich 5 Minuten ausruhen und während der Messung nicht sprechen oder bewegen. Solle das Symbol oft erscheinen, wenden Sie sichitte an ihren Arzt. Selfdistagnose und -behandlung aufgrund der Messergebnisse konnen gefährlich sein. Befolgen Sie unbedingt die Anweisungen Ihres Arztes.

Risiko-Indikator

Die Messergebnisse setzen sich gemäß nachfolgender Tabelle einstufen und beurteilen.

These Standardwerte dieren jedoch lediglich als allgemeine Richtlinie, da der individuelle Blutdruck bei ver

schieden den Personen und entsprechenden Altersgruppen usw. abweicht.

Es ist wichtig, dass Sie ihren Arzt in regelmäßigen Abständen zu Rateziehen. Ihr Arzt teilt Ihnen ihre individuellen Werte für einen normalen Blutdruck sowie den Wert mit, ab dem die Höhe des Blutdrucks als gefährlich einzustufen ist.

Die Einstufung im Display und die Skala auf dem Gerät geben an, in welchem Bereich sich der ermittelte Blutdruck befindet. Sollte sich der Wert von Systole und Diastole in zwei unterschiedlichen Bereichen befinden (z.B. Systole im Bereich „Hoch Normal" und Diastole im Bereich „Normal") dann zeigt Ohnen die grafische Einteilung auf dem Gerät immer den höheren Bereich an, im beschriebenen Beispiel „Hoch Normal".

Bereich der Blutdruckwerte	Systole (in mmHg)	Diastole (in mmHg)	Maßnahme
Stufe 3: starke Hypertonie	≥180≥110		einen Arzt auf- sichen
Stufe 2: mittlere Hypertonie	160–17910	0–109	einen Arzt auf- sichen
Stufe 1: leichte Hypertonie	140–15990	–99	regelmäßige Kon- trolle beim Arzt
Hoch normal 130–	13985–89		regelmäßige Kon- trolle beim Arzt
Normal 120–129	80–84 Selfstkontrolle
Optimal <120<80	Selbstkontrolle

7. Messwerte speichern, abrufen und loschen

Die Ergebnisse jeder erfolgreichen Messung werden zusammen mit Datum und Uhrzeit abgespeichert. Bei mehr als 60 Messdaten wird jeweils die älste Messung überschreiben. Um das Messergebnis abzurufen, drücken Sie die Speichertaste M. Im Display blinkt R Es wird der Durchschnittswert aller gespeicherten Messwerte these Benutzerspeichers angezeigt. Zum Wechseln des Benutzerspeichers halten Sie die Speichertaste M ca. 2 Sekunden lang gedrückt.

eepnneepnneepnneepnneepnneepnneepnneepnneepnneepnneepnneepnneepnneepnneepnneepnneepnneepnneepnneepnneepnneepnneepnneepnneepnneepnneepnneepnneepnneep

• Drucken Sie die Speichertaste M. Im Display blinkt Rn
  Es wird der Durchschnittswert der letzten 7 Tage der Morgen-Messungen angezeigt (Morgen: 5.00 Uhr -9.00 Uhr).
• Drucken Sie die Speichertaste M. Im Display blinkt PfPf Es wird der Durchschnittswert der letzten 7 Tage der Abend-Messung angezeigt (Abend: 18.00 Uhr - 20.00 Uhr).
• Wenn Sie die Speichertaste M erneut drucken, wird im Display die letzte Einzelmessung angezeigt (hier im Beispiel Messung 03).

e e

• Wenn Sie die Speichertaste M wieder drucken, können Sie jeweils ihre gemessenen Einzelmesswerte einsehen.
• Um das Gerät wieder auszuschalten, drücken Sie die START/STOPP-Taste①

Sie konnen das Menu jederzeit durch Drucken der START/STOPP-Taste overlassen.

• Um den Speicher des jeweiligen Benutzerspeichers zu löschen, wahren Sie zunachst einen Benutzerspeicher aus.
• Starten Sie die Abfrage der Durchschnittsmesswerte. Im Display blinkt R, es wird der Durchschnittswert aller gespeicherten Messwerte theses Benutzerspeichers angezeigt.
• Halten Sie die Speichertaste M und die START/ STOPP-Taste für 5 Sekunden gedrückt, abhängig in welchem Nutzerspeicher Sie sich befinden.

Alle Werte des gegenwärten Benutz- zerspeichers werden gelöscht und das Gerat schaltet sich aus.

8. Fehlermeldung/Fehlerbehebung

Bei Fehlern erscheint auf dem Display die Fehlermeldung Er.

Fehlermeldungen können auftreten, wenn

• der systolische oder diastolische Druck nicht gemessen werden konnte Er1 bzw. Er2 entscheidint im Display),

• der systolische oder diastolische Druck außerhalb des Messbereichs liegt („H“ bzw. „Lo“ erscheint im Display),

• die Manschette zu stark bzw. zu schwach angelegt ist (Er3 bzw. Er4 entscheid im Display),

• der Blutdruck für mehr als 1,5 Sekunden höher als 300 mmHg ist (Erscheint im Display),
• das Auf pumpen länger als 180 Sekunden dauert (Er6 erscheint im Display),
• ein System- oder Gerätehler vorliegt (ErR, ErO Er7 oder Er8 entscheid im Display),
  die Batterien fast verbraucht sind

Wiederholen Sie in diesen Fälle die Messung. Achten Sie darauf, dass Sie sich während der Messung nicht bewegen oder reden. Setzen Sie gegebenenfalls die Batterien neu ein oder ersetzen Sie diese.

i Technischer Alarm-Beschreibung

Solle der gemessene Blutdruck (systolisch oder diastolisch) außerhalb der im Abschnitt Technische Angaben angegebenen Grenzen liegen, erscheint auf dem Display der technische Alarm in Form der Anzeige „Hi“ bzw. „Lo“ In dieser Fall sollen den Sie einen Arzt aufsuchen bzw. die Richtigkeit ihrer Bedienvorgänge überprüfen. Die Grenzwerte für den technischen Alarm sind ab Werk fest eingestellt und können nicht angepasst oder deaktiviert werden. Diese Alarmgrenzwerten wird im Rahmen der Norm IEC 60601-1-8 untergeordnete Prioritat beigemessen.

Der technische Alarm ist ein nicht selbstaltender Alarm und muss nicht zurückgesetzt werden. Das auf dem Display angezeigte Signal verschwindet nach rund 8 Sekunden automatisch.

9. Gerät und Manschette reinigen und aufbewahren

• Reinigen Sie das Gerät und die Manschette vorsichtig nur mit einem leicht angefeuchteten Tuch.
• Verwenden Sie keine Reinigungs- oder Lösungsmittel.
• Sie)dürfen Gerät und Manschette auf keinen Fall unter Wasser halten, da sonst Flüssigkeit eindringen kann und das Gerät und die Manschette beschädigt.
• Wenn Sie Gerät und Manschette aufbewahren, dürfen keine schweren Gegenstände auf dem Gerät und der Manschette stehen. Entnahmen Sie die Batterien.

10. Technische Angaben

Modell-Nr. SBC 15

Messmethode Oszillometrisch, nicht invasive Blutdruckmessung am Handgelenk

Messbereich Manschetendruck 0-300 mmHg, systolisch 60-260 mmHg, diastolisch 40-199 mmHg, Puls 40-180 Schlage/Minute

Genauigkeit der Anzeige	systolisch ± 3 mmHg, diastolisch ± 3 mmHg, Puls ± 5 % des angezeigten Wertes
Messunsicherheit max. zulässige Standardabweichung gemäß klinischer Prüfung: systolisch 8 mmHg / diastolisch 8 mmHg
Speicher 2 x 60 Speicherplätze
Abmessungen L 83,8 mm x B 59,9 mm x H 29,4 mm
Gewicht Ungebung 92 g (ohne Batterien, mit Manschette)
Manscheten-gröbe	140 bis 195 mm
Zul. Betriebs-bedingungen	+10°C bis +40°C, ≤85 % relative Luftfeuchte (nicht kondensierend)
Zul. Aufbewah-rungsbedingun-gen	-20°C bis +50°C, ≤85 % relative Luftfeuchte, 800 - 1050 hPa Umge-bungsdruck
Stromversorgung	2x1,5V — — AAA Batterien
Batterie-Lebens-dauer	Für ca. 170 Messungen, je nach Höhe des Blutdrucks bzw. Aufpump-druck

Klassifikation Interne Versorgung, IP22, kein AP oder APG, Dauerbetrieb, Anwendungstiel Typ BF

Änderungen der technischen Angaben ohne Benachrichtigung sind aus Aktualisierungsründen vorbehalten.

• Dieses Gerät entspricht der europäischen Norm EN 60601-1-2 (Übereinstimmung mit CISPR 11, EN 61000-4-2, EN 61000-4-3, EN 61000-4-8) und unterliegt besonderen Vorsichtsmaßnahmen hinsichtlich der elektromagnetischen Verträglichkeit.itte beachten Sie damit, dass tragbare und mobile HF-Kommunikationseinrichtungen these Gerät beeinflussen können.
• Das Gerät entspricht der EU-Richtlinie für Medizinprodukte 93/42/EEC, dem Medizinproduktegesetz und den Normen EN 1060-1 (nicht invasive Blutdruckmessgeräte Teil 1: Allgemeine Anforderungen), EN 1060-3 (nicht invasive Blutdruckmessgeräte Teil 3: Ergänzende Anforderungen für elektromechanische Blutdruckmessysteme) und IEC 80601-2-30 (Medizinische elektrische Geräte Teil 2 - 30: Besondere Festlegungen für die Sicherheit einschließlich der wesentlichen Leistungsmerkmale von automatisierten nicht invasiven Blutdruckmessgeräten).

Die Genauigkeit theses Blutdruckmessgerätes wurde sorgfältig geprüft und wurde im Hinblick auf eine lange nutzbare Lebensdauer entwickelt. Bei Verwendung des Gerätes in der Heilkunde sind Messtechnische Kontrollen mit geeigneten Mitteln durchzuführen. Genaue Angaben zur Überprüfung der Genauigkeit konnen unter der Service-Adresse angefragt werden.

11. Garantie/Service

Nahere Informationen zur Garantie und den Garantiebedingungen finden Sie im mitgelieferten Garantie-Faltblatt.

ENGLISH

Contents

Erwordt weergegeben als de meting nicht juist kon

Foutmeldingen können optreden als

10. Technische gegevens

Modelr. SBC 15

systolisch 60-260 mmHg,

diastolisch 40-199 mmHg,
