BEDIENUNGSANLEITUNG MB 545 VR VIKING

FRNLITESPTNOSVFIDAPL 0478 111 9930 A - DE Verehrte Kundin, lieber Kunde, vielen Dank, dass Sie sich für ein Qualitätserzeugnis der Firma VIKING entschieden haben. Dieses Produkt wurde nach modernsten Fertigungsverfahren und umfangreichen Qualitätssicherungsmaßnahmen hergestellt, denn erst dann, wenn Sie mit Ihrem Gerät zufrieden sind, ist unser Ziel erreicht. Wenn Sie Fragen zu Ihrem Gerät haben, wenden Sie sich bitte an Ihren Händler oder direkt an unsere Vertriebsgesellschaft. Viel Freude mit Ihrem VIKING Gerät wünscht Ihnen Geschäftsführung Gedruckt auf chlorfrei gebleichtem Papier. Papier ist recycelbar. Schutzumschlag ist halogenfrei.

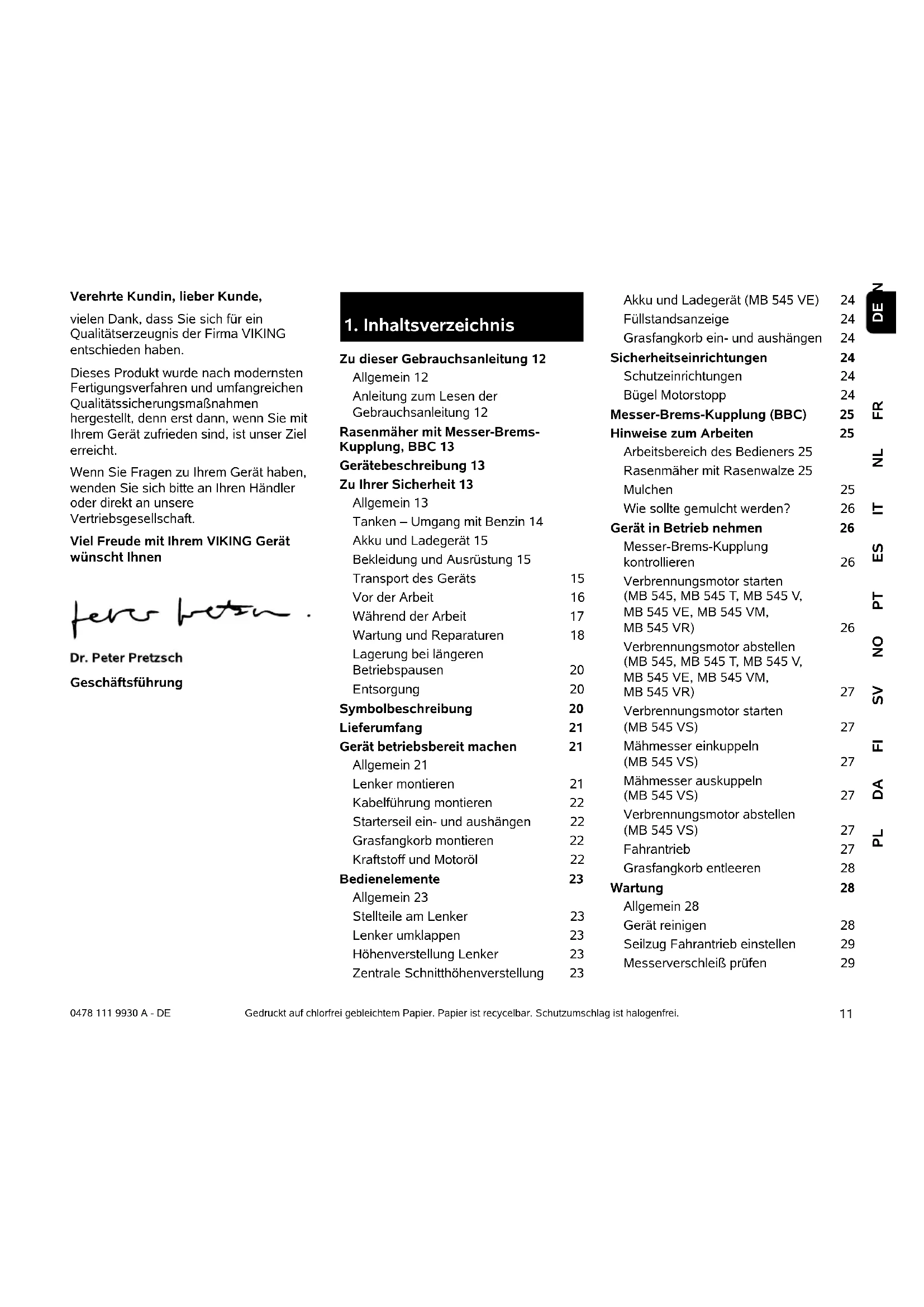

1. Inhaltsverzeichnis

Zu dieser Gebrauchsanleitung 12 Allgemein 12 Anleitung zum Lesen der Gebrauchsanleitung 12 Rasenmäher mit Messer-Brems- Kupplung, BBC 13 Gerätebeschreibung 13 Zu Ihrer Sicherheit 13 Allgemein 13 Tanken – Umgang mit Benzin 14 Akku und Ladegerät 15 Bekleidung und Ausrüstung 15 Transport des Geräts 15 Vor der Arbeit 16 Während der Arbeit 17 Wartung und Reparaturen 18 Lagerung bei längeren Betriebspausen 20 Entsorgung 20 Symbolbeschreibung 20 Lieferumfang 21 Gerät betriebsbereit machen 21 Allgemein 21 Lenker montieren 21 Kabelführung montieren 22 Starterseil ein- und aushängen 22 Grasfangkorb montieren 22 Kraftstoff und Motoröl 22 Bedienelemente 23 Allgemein 23 Stellteile am Lenker 23 Lenker umklappen 23 Höhenverstellung Lenker 23 Zentrale Schnitthöhenverstellung 23 Akku und Ladegerät (MB 545 VE) 24 Füllstandsanzeige 24 Grasfangkorb ein- und aushängen 24 Sicherheitseinrichtungen 24 Schutzeinrichtungen 24 Bügel Motorstopp 24 Messer-Brems-Kupplung (BBC) 25 Hinweise zum Arbeiten 25 Arbeitsbereich des Bedieners 25 Rasenmäher mit Rasenwalze 25 Mulchen 25 Wie sollte gemulcht werden? 26 Gerät in Betrieb nehmen 26 Messer-Brems-Kupplung kontrollieren 26 Verbrennungsmotor starten (MB 545, MB 545 T, MB 545 V, MB 545 VE, MB 545 VM, MB 545 VR) 26 Verbrennungsmotor abstellen (MB 545, MB 545 T, MB 545 V, MB 545 VE, MB 545 VM, MB 545 VR) 27 Verbrennungsmotor starten (MB 545 VS) 27 Mähmesser einkuppeln (MB 545 VS) 27 Mähmesser auskuppeln (MB 545 VS) 27 Verbrennungsmotor abstellen (MB 545 VS) 27 Fahrantrieb 27 Grasfangkorb entleeren 28 Wartung 28 Allgemein 28 Gerät reinigen 28 Seilzug Fahrantrieb einstellen 29 Messerverschleiß prüfen 290478 111 9930 A - DE

Diese Gebrauchsanleitung ist eine Originalbetriebsanleitung des Herstellers im Sinne der EG-Richtlinie 2006/42/EC. VIKING arbeitet ständig an der Weiterentwicklung seiner Produktpalette; Änderungen des Lieferumfanges in Form, Technik und Ausstattung müssen wir uns deshalb vorbehalten. Aus den Angaben und Abbildungen dieses Heftes können aus diesem Grund keine Ansprüche abgeleitet werden. Diese Gebrauchsanleitung ist urheberrechtlich geschützt. Alle Rechte bleiben vorbehalten, besonders das Recht der Vervielfältigung, Übersetzung und der Verarbeitung mit elektronischen Systemen.

2.2 Anleitung zum Lesen der

Gebrauchsanleitung Bilder und Texte beschreiben bestimmte Handhabungsschritte. Sämtliche Bildsymbole, die auf dem Gerät angebracht sind, werden in dieser Gebrauchsanleitung erklärt. Blickrichtung: Blickrichtung bei Verwendung „links“ und „rechts“ in der Gebrauchsanleitung: Der Benutzer steht hinter dem Gerät und blickt in Fahrtrichtung vorwärts. Kapitelverweis: Auf entsprechende Kapitel und Unterkapitel für weitere Erklärungen wird mit einem Pfeil verwiesen. Das folgende Beispiel zeigt einen Verweis auf ein Kapitel: (Ö 2.1) Kennzeichnung von Textabschnitten: Die beschriebenen Anweisungen können wie in den folgenden Beispielen gekennzeichnet sein. Handhabungsschritte, die das Eingreifen des Benutzers erfordern: ● Schraube (1) mit einem Schraubenzieher lösen, Hebel (2) betätigen ... Generelle Aufzählungen: – Einsatz des Produkts bei Sport- oder Wettbewerbsveranstaltungen Texte mit zusätzlicher Bedeutung: Textabschnitte mit zusätzlicher Bedeutung werden mit einem der nachfolgend beschriebenen Symbole gekennzeichnet, um diese in der Gebrauchsanleitung zusätzlich hervorzuheben. Texte mit Bildbezug: Abbildungen, die den Gebrauch des Geräts erklären, finden Sie ganz am Anfang der Gebrauchsanleitung. Das Kamerasymbol dient zur Verknüpfung der Bilder auf den Bildseiten mit dem entsprechenden Textteil in der Gebrauchsanleitung. Messer aus- und einbauen 29 Wuchtheit Messer prüfen 30 Mähmesser schärfen 30 Verbrennungsmotor 30 Akku und Ladegerät warten 30 Messer-Brems-Kupplung warten 30 Räder und Getriebe 31 Rasenwalze warten 31 Aufbewahrung und Stilllegung (Winterpause) 31 Transport 31 Transport 31 Umweltschutz 32 Verschleiß minimieren und Schäden vermeiden 32 Übliche Ersatzteile 33 CE-Konformitätserklärung des Herstellers 33 Technische Daten 34 Fehlersuche 36 Serviceplan 38 Übergabebestätigung 38 Servicebestätigung 38

Gebrauchsanleitung Gefahr! Unfall- und schwere Verletzungsgefahr für Personen. Ein bestimmtes Verhalten ist notwendig oder zu unterlassen. Warnung! Verletzungsgefahr für Personen. Ein bestimmtes Verhalten verhindert mögliche oder wahrscheinliche Verletzungen. Vorsicht! Leichte Verletzungen bzw. Sachschäden können durch ein bestimmtes Verhalten verhindert werden. Hinweis Information für eine bessere Nutzung des Gerätes und um mögliche Fehlbedienungen zu vermeiden. 1DEEN

FRNLITESPTNOSVFIDAPL 0478 111 9930 A - DE Das Modell MB 545 VS ist mit einer Messer-Brems-Kupplung (BBC) ausgestattet. Wie bei jedem modernen Rasenmäher wird im Betrieb nach Loslassen des Lenkers das Messer innerhalb kurzer Zeit bis zum Stillstand abgebremst. Dank des BBC-Systems wird jedoch nicht gleichzeitig der Verbrennungsmotor ausgeschaltet. Durch diese Funktion kann der Benutzer nach einem Messerstopp den Fahrantrieb des Mähers nutzen. Außerdem kann z. B. der Grasfangkorb entleert werden, ohne anschließend den Verbrennungsmotor erst wieder starten zu müssen. Zur Vermeidung von Verletzungen oder Schäden am Gerät vor der ersten Inbetriebnahme mit dem BBC-System vertraut machen! Kapitel "Messer-Brems-Kupplung (BBC)" beachten. (Ö 11.)

Bei der Arbeit mit dem Gerät sind diese Unfall- Verhütungsvorschriften unbedingt zu befolgen. Vor der ersten Inbetriebnahme muss die gesamte Gebrauchsanleitung aufmerksam durchgelesen werden. Bewahren Sie die Gebrauchsanleitung für späteren Gebrauch sorgfältig auf. Beachten Sie die Bedienungs- und Wartungshinweise, die Sie der separaten Gebrauchsanleitung Verbrennungsmotor entnehmen können. Diese Vorsichtsmaßnahmen sind für Ihre Sicherheit unerlässlich, die Auflistung ist jedoch nicht abschließend. Benutzen Sie das Gerät stets mit Vernunft und Verantwortungsbewusstsein und denken Sie daran, dass der Benutzer für Unfälle mit anderen Personen oder deren Eigentum verantwortlich ist. Machen Sie sich mit den Bedienteilen und dem Gebrauch des Geräts vertraut. Das Gerät darf nur von Personen benutzt werden, die die Gebrauchsanleitung gelesen haben und die mit der Handhabung des Geräts vertraut sind. Vor der erstmaligen Inbetriebnahme muss sich der Benutzer um eine fachkundige und praktische Unterweisung bemühen. Dem Benutzer muss vom Verkäufer oder von einem anderen Fachkundigen erklärt werden, wie das Gerät sicher zu verwenden ist. Bei dieser Unterweisung sollte dem Benutzer insbesondere bewusst gemacht werden, dass für die Arbeit mit dem Gerät äußerste Sorgfalt und Konzentration notwendig sind.

3. Rasenmäher mit Messer-

Brems-Kupplung, BBC Verletzungsgefahr! Niemals bei laufendem Verbrennungsmotor in den Arbeitsbereich des Messers hineingreifen. Vor Berühren des Messers Verbrennungsmotor abschalten, Messer vollständig zum Stillstand kommen lassen und Zündkerzenstecker abziehen.

4. Gerätebeschreibung

1 Lenkoberteil mit Stellteilen (Ö 9.2) 2 Lenkerverstrebung 3 Starterseil 4 Drehgriff 5 Auswurfklappe 6 Typenschild 7 Verbrennungsmotor 8 Zündkerzenstecker 9 Tragegriff 10 Gehäuse 11 Scheuerleiste 12 Anzeige Schnitthöhe 13 Zentrale Schnitthöhenverstellung 14 Drehgriff Lenkerhöhenverstellung 15 Grasfangkorb 16 Füllstandsanzeige 17 Akku (MB 545 VE) 18 Mulcheinsatz (MB 545 VM) 19 Rasenwalze (MB 545 VR)

5. Zu Ihrer Sicherheit

Lebensgefahr durch Erstickung! Erstickungsgefahr für Kinder beim Spielen mit Verpackungsmaterial. Verpackungsmaterial unbedingt von Kindern fernhalten.0478 111 9930 A - DE

Das Gerät inklusive aller Anbauten darf nur an Personen weitergegeben bzw. verliehen werden, die mit diesem Modell und seiner Handhabung grundsätzlich vertraut sind. Die Gebrauchsanleitung ist Teil des Geräts und muss stets mitgegeben werden. Benutzen Sie das Gerät nur ausgeruht und bei guter körperlicher sowie geistiger Verfassung. Wenn Sie gesundheitlich beeinträchtigt sind, sollten Sie Ihren Arzt fragen, ob die Arbeit mit dem Gerät möglich ist. Nach der Einnahme von Alkohol, Drogen oder Medikamenten, die das Reaktionsvermögen beeinträchtigen, darf nicht mit dem Gerät gearbeitet werden. Kindern, Personen mit eingeschränkten körperlichen, sensorialen oder geistigen Fähigkeiten oder unzureichender Erfahrung und Wissen oder Personen, welche mit den Anweisungen nicht vertraut sind, darf die Verwendung des Gerätes nie gestattet werden. Erlauben Sie niemals Kindern oder Jugendlichen unter 16 Jahren das Gerät zu benutzen. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen. Achtung – Unfallgefahr! Der Rasenmäher ist nur zum Rasenmähen bestimmt. Eine andere Verwendung ist nicht gestattet und kann gefährlich sein oder zu Schäden am Gerät führen. Wegen körperlicher Gefährdung des Benutzers darf der Rasenmäher für folgende Arbeiten nicht eingesetzt werden (unvollständige Aufzählung): – zum Trimmen von Büschen, Hecken und Sträuchern, – zum Schneiden von Rankgewächsen, – zur Rasenpflege auf Dachbepflanzungen und in Balkonkästen, – zum Häckseln und Zerkleinern von Baum- und Heckenschnitt, – zum Reinigen von Gehwegen (Absaugen, Fortblasen), – zum Einebnen von Bodenerhebungen wie z. B. Maulwurfshügeln. – zum Transportieren von Schnittgut, außer im dafür vorgesehenen Grasfangkorb. Aus Sicherheitsgründen ist jede Veränderung am Gerät, ausgenommen der fachgerechte Anbau von Zubehör, welches von VIKING zugelassen ist, untersagt, außerdem führt dies zur Aufhebung des Garantieanspruchs. Auskunft über zugelassenes Zubehör erhalten Sie bei Ihrem VIKING Fachhändler. Insbesondere ist jede Manipulation am Gerät untersagt, welche die Leistung oder die Drehzahl des Verbrennungsmotors bzw. des Elektromotors verändert. Mit dem Gerät dürfen keine Gegenstände, Tiere oder Personen, insbesondere Kinder, transportiert werden. Beim Einsatz in öffentlichen Anlagen, Parks, Sportstätten, an Straßen und in land- und forstwirtschaftlichen Betrieben ist besondere Vorsicht erforderlich. Achtung! Gefährdung der Gesundheit durch Vibrationen! Übermäßige Belastung durch Vibrationen kann zu Kreislauf- oder Nervenschäden führen, insbesondere bei Menschen mit Kreislaufproblemen. Wenden Sie sich an einen Arzt, falls Symptome auftreten, die durch Vibrationsbelastung ausgelöst worden sein könnten. Solche Symptome, die hauptsächlich in den Fingern, Händen oder Handgelenken auftreten, sind zum Beispiel (unvollständige Aufzählung): – Gefühllosigkeit, –Schmerzen, – Muskelschwäche, – Hautverfärbungen, – unangenehmes Kribbeln.

5.2 Tanken – Umgang mit Benzin

Bewahren Sie Benzin nur in dafür vorgesehenen und geprüften Behältern (Kanistern) auf. Die Verschlusskappen der Tankbehälter sind immer ordnungsgemäß aufzuschrauben und festzuziehen. Defekte Verschlüsse sind aus Sicherheitsgründen auszutauschen. Verwenden Sie niemals Getränkeflaschen oder Ähnliches zum Entsorgen oder Lagern von Betriebsstoffen wie z. B. Kraftstoff. Personen, insbesondere Kinder, könnten verleitet werden, daraus zu trinken. Benzin von Funken, offenen Flammen, Dauerflammen, Wärmequellen und anderen Zündquellen fernhalten. Nicht rauchen! Tanken Sie nur im Freien und rauchen Sie während des Betankens nicht. Lebensgefahr! Benzin ist giftig und hochgradig entflammbar.DEEN

FRNLITESPTNOSVFIDAPL 0478 111 9930 A - DE Vor dem Tanken Verbrennungsmotor abstellen und abkühlen lassen. Benzin ist vor dem Starten des Verbrennungsmotors einzufüllen. Während der Verbrennungsmotor läuft oder bei heißer Maschine darf der Tankverschluss nicht geöffnet oder Benzin nachgefüllt werden. Kraftstofftank nicht überfüllen! Um dem Kraftstoff Platz zum Ausdehnen zu lassen, Kraftstofftank niemals über die Unterkante des Einfüllstutzens hinaus befüllen. Zusätzlich Angaben in der Gebrauchsanleitung des Verbrennungsmotors beachten. Falls Benzin übergelaufen ist, den Verbrennungsmotor erst starten, nachdem die benzinverschmutzte Fläche gereinigt wurde. Jeglicher Zündversuch ist zu vermeiden, bis sich die Benzindämpfe verflüchtigt haben (trockenwischen). Verschütteter Kraftstoff ist stets aufzuwischen. Wenn Benzin auf die Kleidung geraten ist, muss diese gewechselt werden. Bewahren Sie niemals das Gerät mit Benzin im Tank innerhalb eines Gebäudes auf. Entstehende Benzindämpfe können mit offenem Feuer oder Funken in Berührung kommen und sich entzünden. Falls der Tank zu entleeren ist, sollte dies im Freien erfolgen.

5.3 Akku und Ladegerät

Die Gebrauchsanleitung des Verbrennungsmotors beachten und sicher aufbewahren. In dieser Anleitung ist beschrieben, wie der Akku und das Ladegerät sicher zu verwenden sind. Nur Original-Akku und Original-Ladegerät verwenden. Akku und Ladegerät vor Regen und Feuchtigkeit schützen und niemals fallen lassen. Nur einen unbeschädigten, nicht deformierten Akku und ein unbeschädigtes Ladegerät verwenden. Insbesondere ist das Netzkabel des Ladegeräts zu prüfen. Niemals ein Ladegerät mit beschädigtem Netzkabel verwenden. Akku und Ladegerät niemals zerlegen, keine Reparaturversuche unternehmen. Ein defekter Akku oder ein defektes Ladegerät ist zu ersetzen. Ladegerät nur an eine Stromversorgung anschließen, die durch eine Fehlerstrom- Schutzeinrichtung mit einem Auslösestrom von höchstens 30 mA geschützt ist. Nähere Auskünfte gibt der Elektroinstallateur. Nicht benutzten Akku fern von Metallgegenständen (z. B. Nägel, Münzen, Schmuck) halten. Akkukontakte niemals kurzschließen, keine metallischen Transportbehälter verwenden. Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten – Kontakt vermeiden! Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, zusätzlich ärztliche Hilfe in Anspruch nehmen. Austretende Akkuflüssigkeit kann zu Hautreizungen, Verbrennungen und Verätzungen führen. Weiterführende Sicherheitshinweise siehe www.viking-garden.com/safety-data- sheets

5.4 Bekleidung und Ausrüstung

Während der Arbeit ist immer festes Schuhwerk mit griffiger Sohle zu tragen. Arbeiten Sie niemals barfuß oder beispielsweise in Sandalen. Bei Wartungs- und Reinigungsarbeiten sowie beim Transport des Geräts zusätzlich stets feste Handschuhe tragen und lange Haare zusammenbinden und sichern (Kopftuch, Mütze etc.). Beim Schärfen des Mähmessers muss eine geeignete Schutzbrille getragen werden. Das Gerät darf nur mit langen Hosen und eng anliegender Kleidung in Betrieb genommen werden. Niemals lose Kleidung tragen, die an beweglichen Teilen (Bedienhebel) hängen bleiben kann – auch keinen Schmuck, keine Krawatten und keine Schals.

5.5 Transport des Geräts

Nur mit Handschuhen arbeiten, um Verletzungen an scharfkantigen und heißen Geräteteilen zu verhindern.0478 111 9930 A - DE

Das Gerät nicht mit laufendem Verbrennungsmotor transportieren. Vor dem Transport Verbrennungsmotor ausschalten, Messer auslaufen lassen und Zündkerzenstecker abziehen. Das Gerät nur mit ausgekühltem Verbrennungsmotor und ohne Kraftstoff transportieren. Benutzen Sie geeignete Verladehilfen (Laderampen, Hebevorrichtungen). Gerät und mittransportierte Geräteteile (z. B. Grasfangkorb) auf der Ladefläche mit ausreichend dimensionierten Befestigungsmitteln (Gurte, Seile usw.) sichern. Beim Anheben und Tragen Kontakt mit dem Mähmesser vermeiden. Beachten Sie die Angaben im Kapitel "Transport". Dort ist beschrieben, wie das Gerät anzuheben bzw. zu verzurren ist. (Ö 15.) Beachten Sie beim Transport des Geräts regionale gesetzliche Vorschriften, insbesondere was die Ladungssicherheit und den Transport von Gegenständen auf Ladeflächen betrifft. Akku nicht im Auto liegen lassen und unbenutzten Akku vor direkter Sonneneinstrahlung schützen. Lithium-Ionen-Akkus müssen beim Transport besonders sorgfältig behandelt werden, insbesondere ist auf Kurzschlusssicherheit zu achten. Akku entweder in der unbeschädigten Original- Verpackung oder in einem geeigneten nichtmetallischen Transportbehälter transportieren.

Es ist sicherzustellen, dass nur Personen mit dem Gerät arbeiten, welche die Gebrauchsanleitung kennen. Vor der Inbetriebnahme des Geräts Kraftstoffsystem auf Dichtheit prüfen, besonders die sichtbaren Teile wie z. B. Tank, Tankverschluss, Schlauchverbindungen. Bei Undichtigkeit oder Beschädigung Verbrennungsmotor nicht starten – Brandgefahr! Gerät vor der Inbetriebnahme durch Fachhändler instand setzen lassen. Beachten Sie die kommunalen Vorschriften für die Betriebszeiten von Gartengeräten mit Verbrennungsmotor bzw. Elektromotor. Überprüfen Sie vollständig das Gelände, auf dem das Gerät eingesetzt wird, und entfernen Sie alle Steine, Stöcke, Drähte, Knochen und sonstigen Fremdkörper, die von dem Gerät hochgeschleudert werden können. Hindernisse (z. B. Baumstümpfe, Wurzeln) können im hohen Gras leicht übersehen werden. Markieren Sie deshalb vor der Arbeit mit dem Gerät alle in der Rasenfläche verborgenen Fremdobjekte (Hindernisse), die nicht entfernt werden können. Vor dem Gebrauch des Geräts sind defekte sowie alle anderen abgenutzten und beschädigten Teile zu ersetzen. Unleserliche oder beschädigte Gefahren- und Warnhinweise am Gerät sind zu erneuern. Ihr VIKING Fachhändler hält Ersatzklebeschilder und alle weiteren Ersatzteile bereit. Vor dem Gebrauch des Geräts den festen und sicheren Sitz des Zündkerzensteckers auf der Zündkerze kontrollieren. Das Gerät darf nur im betriebssicheren Zustand eingesetzt werden. Vor jeder Inbetriebnahme ist zu kontrollieren, – ob das Gerät in vorschriftsmäßig montiertem Zustand ist. – ob sich das Schneidwerkzeug und die gesamte Schneideinheit (Mähmesser, Befestigungselemente, Mähwerksgehäuse) in einwandfreiem Zustand befinden. Insbesondere ist auf sicheren Sitz, Beschädigungen (Kerben oder Risse) sowie Verschleiß zu achten. (Ö 14.4) – ob der Tankdeckel ordnungsgemäß aufgeschraubt ist. – ob der Tank und kraftstoffführende Teile sowie der Tankdeckel in einwandfreiem Zustand sind. – ob die Sicherheitseinrichtungen (z. B. Bügel Motorstopp, Auswurfklappe, Gehäuse, Lenker, Schutzgitter) in einwandfreiem Zustand sind und ordnungsgemäß funktionieren. – ob die Messer-Brems-Kupplung (MB 545 VS) ordnungsgemäß funktioniert. (Ö 13.1) – ob der Akku (MB 545 VE) unbeschädigt und nicht deformiert ist. – ob der Grasfangkorb unbeschädigt und vollständig montiert ist; ein beschädigter Grasfangkorb darf nicht verwendet werden. – ob die Ölverschlussschraube ordnungsgemäß aufgeschraubt ist. Bei Bedarf alle nötigen Arbeiten durchführen bzw. einen Fachhändler aufsuchen. VIKING empfiehlt den VIKING Fachhändler.DEEN

5.7 Während der Arbeit

Arbeiten Sie niemals, während sich Tiere oder Personen, insbesonders Kinder, im Gefahrenbereich aufhalten. Die am Gerät installierten Schalt- und Sicherheitseinrichtungen dürfen nicht entfernt oder überbrückt werden. Insbesondere Bügel Motorstopp bzw. Bügel Messerstopp niemals am Lenkholm fixieren (z. B. durch Anbinden). Achtung – Verletzungsgefahr! Führen Sie niemals Hände oder Füße an oder unter sich drehende Teile. Berühren Sie niemals das umlaufende Messer. Halten Sie sich immer entfernt von der Auswurföffnung. Der durch den Lenker gegebene Sicherheitsabstand ist stets einzuhalten. Der Lenker muss stets ordnungsgemäß montiert sein und darf nicht verändert werden. Das Gerät niemals mit umgeklapptem Lenker in Betrieb nehmen. Befestigen Sie niemals Gegenstände am Lenker (z. B. Arbeitskleidung). Arbeiten Sie nur bei Tageslicht oder bei guter künstlicher Beleuchtung. Arbeiten Sie mit dem Gerät nicht bei Regen, Gewitter und insbesondere nicht bei Blitzschlaggefahr. Bei feuchtem Untergrund besteht wegen verminderter Standhaftung erhöhte Unfallgefahr. Es ist besonders vorsichtig zu arbeiten, um ein Ausrutschen zu verhindern. Wenn möglich, Einsatz des Geräts bei feuchtem Untergrund vermeiden. Abgase: Das Gerät erzeugt giftige Abgase, sobald der Verbrennungsmotor läuft. Diese Gase enthalten giftiges Kohlenmonoxid, ein farb- und geruchloses Gas, sowie andere Schadstoffe. Der Verbrennungsmotor darf niemals in geschlossenen oder schlecht belüfteten Räumen in Betrieb genommen werden. Starten: Starten Sie das Gerät mit Vorsicht – Anweisungen in Kapitel "Gerät in Betrieb nehmen" (Ö 13.2) befolgen. Starten gemäß dieser Anweisungen verringert die Verletzungsgefahr. Verletzungsgefahr! Wenn das Starterseil schnell zurückspringt, werden Hand und Arm schneller zum Verbrennungsmotor gezogen, als das Starterseil losgelassen werden kann. Durch diesen Kickback kann es zu Knochenbrüchen, Quetschungen und Verstauchungen kommen. Achten Sie beim Starten stets auf ausreichenden Abstand der Füße zum Schneidwerkzeug. Das Gerät darf beim Starten nicht gekippt werden. Beim Starten darf der Bügel Fahrantrieb nicht betätigt werden und das Mähmesser darf nicht eingekuppelt sein. Starten Sie den Verbrennungsmotor nicht, wenn der Auswurfkanal nicht mit der Auswurfklappe bzw. dem Grasfangkorb abgedeckt ist. Arbeiten an Hanglagen: Hänge immer in Querrichtung bearbeiten, niemals in Längsrichtung. Verliert der Benutzer beim Mähen in Längsrichtung die Kontrolle, könnte er zusätzlich vom mähenden Gerät überrollt werden. Seien Sie besonders vorsichtig, wenn Sie die Fahrtrichtung am Hang ändern. Achten Sie immer auf einen guten Stand an Hängen und vermeiden Sie die Arbeit mit dem Gerät an übermäßig steilen Hängen. Aus Sicherheitsgründen darf das Gerät nicht an Hängen mit einer Steigung über 25° (46,6 %) eingesetzt werden. Verletzungsgefahr! 25° Hangneigung entsprechen einem vertikalen Anstieg von 46,6 cm bei 100 cm horizontaler Länge. Um eine ausreichende Schmierung des Verbrennungsmotors sicherzustellen, sind beim Einsatz des Geräts an Hängen Lebensgefahr durch Vergiftung! Bei Übelkeit, Kopfschmerzen, Sehstörung (z. B. kleiner werdendes Blickfeld), Hörstörung, Schwindel, nachlassender Konzentrationsfähigkeit Arbeit sofort einstellen. Diese Symptome können unter anderem durch zu hohe Abgaskonzentrationen verursacht werden.0478 111 9930 A - DE

ergänzend die Angaben in der mitgelieferten Gebrauchsanleitung Verbrennungsmotor zu beachten. Arbeitseinsatz: Versuchen Sie nicht das Messer zu inspizieren, während der Rasenmäher in Betrieb ist. Öffnen Sie nie die Auswurfklappe und/oder nehmen Sie nie den Grasfangkorb ab, solange das Mähmesser läuft. Umlaufendes Messer kann zu Verletzungen führen. Führen Sie das Gerät nur im Schritttempo – beim Arbeiten mit dem Gerät niemals laufen. Durch schnelles Führen des Gerätes steigt die Verletzungsgefahr durch Stolpern, Ausrutschen usw. Seien Sie besonders vorsichtig, wenn Sie das Gerät umkehren oder zu sich heranziehen. Stolpergefahr! Benutzen Sie das Gerät mit besonderer Vorsicht, wenn Sie in der Nähe von Abhängen, Geländekanten, Gräben und Deichen arbeiten. Insbesondere auf ausreichenden Abstand zu solchen Gefahrenstellen achten. In der Grasnarbe verborgene Objekte (Rasensprenganlagen, Pfähle, Wasserventile, Fundamente, elektrische Leitungen etc.) müssen umfahren werden. Überfahren Sie niemals solche Fremdobjekte. Achten Sie auf den Nachlauf des Schneidwerkzeuges, der bis zum Stillstand einige Sekunden beträgt. Schalten Sie den Verbrennungsmotor aus, lassen Sie das Arbeitswerkzeug zum Stillstand kommen, ziehen Sie den Zündkerzenstecker ab und entnehmen Sie zusätzlich den Akku (bei MB 545 VE), – wenn Sie das Gerät verlassen bzw. wenn es unbeaufsichtigt ist, – bevor Sie nachtanken. Tanken Sie nur bei ausgekühltem Verbrennungsmotor. Brandgefahr! – bevor Sie Blockierungen lösen oder Verstopfungen im Auswurfkanal beseitigen, – bevor Sie das Gerät anheben und tragen, – bevor Sie das Gerät transportieren, – bevor Arbeiten am Mähmesser durchgeführt werden, – bevor das Gerät überprüft oder gereinigt wird oder bevor sonstige Arbeiten (z. B. Umklappen des Lenkers) an ihm durchgeführt werden, – wenn ein Fremdkörper getroffen wurde oder falls der Rasenmäher abnormal stark vibriert. Überprüfen Sie in diesen Fällen das Gerät, insbesondere die Schneideinheit (Messer, Messerwelle, Messerbefestigung), auf Beschädigungen und führen Sie die erforderlichen Reparaturen durch, bevor Sie das Gerät erneut starten und mit ihm arbeiten. Schalten Sie den Verbrennungsmotor aus bzw. kuppeln Sie das Mähmesser aus, – wenn Sie das Gerät von und zu der zu bearbeitenden Rasenfläche schieben, – bevor Sie das Gerät auf eine nicht mit Gras bewachsene Fläche schieben, – bevor Sie die Auswurfklappe öffnen oder den Grasfangkorb abnehmen, – wenn das Gerät zum Transport angekippt werden muss, – bevor Sie die Schnitthöhe einstellen.

5.8 Wartung und Reparaturen

Vor dem Beginn von Reinigungs-, Einstell-, Reparatur- und Wartungsarbeiten: ● Gerät auf festem, ebenem Boden abstellen, ● Verbrennungsmotor abstellen und abkühlen lassen, ● Zündkerzenstecker abziehen. Verletzungsgefahr! Führen Sie niemals Hände oder Füße über, unter oder an sich drehende Teile. Verletzungsgefahr! Starkes Vibrieren ist in der Regel ein Hinweis auf eine Störung. Der Rasenmäher darf insbesondere mit beschädigter oder verbogener Kurbelwelle oder mit einem beschädigten bzw. verbogenen Mähmesser nicht in Betrieb genommen werden. Lassen Sie die erforderlichen Reparaturen von einem Fachmann – VIKING empfiehlt den VIKING Fachhändler – durchführen, falls Ihnen die nötigen Kenntnisse fehlen.DEEN

FRNLITESPTNOSVFIDAPL 0478 111 9930 A - DE Achtung – Verletzungsgefahr! Zündkerzenstecker von der Zündkerze fernhalten, ein unbeabsichtigter Zündfunke kann zu Bränden oder Stromschlägen führen. Ein unbeabsichtigter Kontakt der Zündkerze mit dem Zündkerzenstecker kann zu einem ungewollten Anspringen des Verbrennungsmotors führen. MB 545 VE: Zusätzlich Akku entnehmen. Gerät insbesondere vor Arbeiten im Bereich von Verbrennungsmotor, Auspuffkrümmer und Schalldämpfer auskühlen lassen. Es können Temperaturen von 80° C und mehr erreicht werden. Verbrennungsgefahr! Der direkte Kontakt mit Motoröl kann gefährlich sein, außerdem darf Motoröl nicht verschüttet werden. VIKING empfiehlt, das Einfüllen von Motoröl bzw. einen Motorölwechsel dem VIKING Fachhändler zu überlassen. Reinigung: Nach dem Arbeitseinsatz muss das gesamte Gerät sorgfältig gereinigt werden. (Ö 14.2) Vor dem Aufstellen in Reinigungsposition Kraftstofftank entleeren (z. B. durch Leerfahren). Angesetzte Grasrückstände mit einem Holzstab lösen. Mäherunterseite mit Bürste und Wasser säubern. Verwenden Sie niemals Hochdruckreiniger und reinigen Sie das Gerät nicht unter fließendem Wasser (z. B. mit einem Gartenschlauch). Benutzen Sie keine aggressiven Reinigungsmittel. Diese können Kunststoffe und Metalle beschädigen, was den sicheren Betrieb Ihres VIKING Geräts beeinträchtigen kann. Um Brandgefahr zu vermeiden, ist der Bereich der Kühlluftöffnungen, der Kühlrippen und der Bereich des Auspuffs frei von z. B. Gras, Stroh, Moos, Blättern oder austretendem Fett zu halten. Wartungsarbeiten: Es dürfen nur Wartungsarbeiten durchgeführt werden, die in dieser Gebrauchsanleitung beschrieben sind, alle anderen Arbeiten von einem Fachhändler ausführen lassen. Sollten Ihnen notwendige Kenntnisse und Hilfsmittel fehlen, wenden Sie sich immer an einen Fachhändler. VIKING empfiehlt Wartungsarbeiten und Reparaturen nur vom VIKING Fachhändler durchführen zu lassen. VIKING Fachhändlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfügung gestellt. Verwenden Sie nur Werkzeuge, Zubehöre oder Anbaugeräte, welche von VIKING für dieses Gerät zugelassen sind oder technisch gleichartige Teile, sonst kann die Gefahr von Unfällen mit Personenschäden oder Schäden am Gerät bestehen. Bei Fragen sollten Sie sich an einen Fachhändler wenden. VIKING Original-Werkzeuge, -Zubehör und -Ersatzteile sind in ihren Eigenschaften optimal auf das Gerät und die Anforderungen des Benutzers abgestimmt. VIKING Original-Ersatzteile erkennt man an der VIKING- Ersatzteilnummer, am Schriftzug VIKING und gegebenenfalls am VIKING Ersatzteilkennzeichen. Auf kleinen Teilen kann das Zeichen auch allein stehen. Aus Sicherheitsgründen sind kraftstoffführende Bauteile (Kraftstoffleitung, Kraftstoffhahn, Kraftstofftank, Tankverschluss, Anschlüsse usw.) regelmäßig auf Beschädigungen und undichte Stellen zu überprüfen und bei Bedarf von einem Fachmann auszutauschen (VIKING empfiehlt den VIKING Fachhändler). Halten Sie Warn- und Hinweisaufkleber stets sauber und lesbar. Beschädigte oder verloren gegangene Aufkleber sind durch neue Originalschilder von Ihrem VIKING Fachhändler zu ersetzen. Falls ein Bauteil durch ein Neuteil ersetzt wird, achten Sie darauf, dass das Neuteil dieselben Aufkleber erhält. Arbeiten an der Schneideinheit nur mit dicken Arbeitshandschuhen und unter äußerster Vorsicht vornehmen. Halten Sie alle Muttern, Bolzen und Schrauben, insbesondere die Messerschraube, fest angezogen, damit sich das Gerät in einem sicheren Betriebszustand befindet. Lassen Sie beschädigte Auspufftöpfe und Schutzbleche austauschen. Prüfen Sie das gesamte Gerät und den Grasfangkorb regelmäßig, insbesondere vor der Einlagerung (z. B. vor der Winterpause), auf Verschleiß und Beschädigungen. Abgenutzte oder Verletzungsgefahr durch das Mähmesser! Durch Ziehen am Starterseil wird das Arbeitswerkzeug in eine Drehbewegung versetzt. Achten Sie stets auf ausreichenden Abstand zum Mähmesser, insbesondere von Händen und Füßen, wenn Sie am Starterseil ziehen.0478 111 9930 A - DE

beschädigte Teile sind aus Sicherheitsgründen sofort auszutauschen, damit sich das Gerät immer in einem sicheren Betriebszustand befindet. Ändern Sie niemals die Grundeinstellung des Verbrennungsmotors und überdrehen sie ihn nicht. Falls für Wartungsarbeiten Bauteile oder Schutzeinrichtungen entfernt wurden, sind diese umgehend und vorschriftsmäßig wieder anzubringen.

5.9 Lagerung bei längeren

Betriebspausen Lassen Sie den Verbrennungsmotor abkühlen, bevor Sie das Gerät in einem geschlossenen Raum abstellen. Das Gerät mit entleertem Tank und den Kraftstoffvorrat in einem abschließbaren und gut durchlüfteten Raum aufbewahren. Stellen Sie sicher, dass das Gerät vor unbefugter Benutzung (z. B. durch Kinder) geschützt ist. Bewahren Sie niemals das Gerät mit Benzin im Tank innerhalb eines Gebäudes auf. Entstehende Benzindämpfe können mit offenem Feuer oder Funken in Berührung kommen und sich entzünden. Falls der Tank zu entleeren ist, etwa zur Stilllegung vor der Winterpause, sollte das Entleeren des Kraftstofftanks nur im Freien erfolgen (z. B. durch Leerfahren). Gerät vor der Lagerung (z. B. Winterpause) gründlich reinigen. Gerät nur mit abgezogenem Zündkerzenstecker einlagern. MB 545 VE: Akku vor der Lagerung entnehmen und getrennt vom Gerät und sicher vor unbefugter Benutzung (z. B. durch Kinder) aufbewahren. Das Gerät im betriebssicheren Zustand lagern. Lassen Sie das Gerät vollständig abkühlen, bevor Sie es abdecken.

Abfallprodukte wie Altöl oder Kraftstoff, gebrauchte Schmiermittel, Filter, Batterien und ähnliche Verschleißteile können den Menschen, Tieren und der Umwelt schaden und müssen deshalb fachgerecht entsorgt werden. Wenden Sie sich an Ihr Recycling-Center oder Ihren Fachhändler, um zu erfahren, wie Abfallprodukte fachgerecht zu entsorgen sind. VIKING empfiehlt den VIKING Fachhändler. Stellen Sie sicher, dass ein ausgedientes Gerät einer fachgerechten Entsorgung zugeführt wird. Machen Sie das Gerät vor der Entsorgung unbrauchbar. Um Unfällen vorzubeugen, insbesondere Zündkabel entfernen, Tank entleeren und Motoröl ablassen. Der Akku muss getrennt vom Gerät entsorgt werden. Es ist sicherzustellen, dass Akkus sicher und umweltgerecht entsorgt werden. Verletzungsgefahr durch das Mähmesser! Lassen Sie auch einen ausgedienten Rasenmäher niemals unbeaufsichtigt. Stellen Sie sicher, dass das Gerät und insbesondere das Mähmesser außerhalb der Reichweite von Kindern aufbewahrt werden.

6. Symbolbeschreibung

Achtung! Vor Inbetriebnahme Gebrauchsanleitung lesen. Verletzungsgefahr! Dritte aus dem Gefahrenbe- reich fernhalten. Verletzungsgefahr! Vor Arbeiten am Schneid- werkzeug, vor Wartungs- und Reinigungsarbeiten Zündkerzenstecker abziehen. Verletzungsgefahr! Hände und Füße von den Messern fernhalten! Schneideinrichtung läuft nach dem Ausschalten wenige Sekunden nach (Bremse des Verbrennungsmotors/Mes- serbremse).DEEN

FRNLITESPTNOSVFIDAPL 0478 111 9930 A - DE Achtung – Verletzungsgefahr! Niemals bei laufendem Verbrennungsmotor in den Arbeitsbereich des Messers hineingreifen.

● Gerät für alle beschriebenen Arbeiten auf einen waagrechten, ebenen und festen Untergrund stellen.

8.2 Lenker montieren

Lenkerhülsen aufstecken: ● Lenkerhülsen (I) auf Lenker (1) aufstecken. Vierkantloch auf der Lenkerinnenseite positionieren, Bohrungen im Lenker und Vierkantloch in der Lenkerhülse müssen übereinstimmen. Lenker montieren: ● Lenker (1) auf die beiden Lenkerunterteile (2) aufstecken. ● Flachrundschrauben (G) von innen nach außen durch Bohrungen stecken und mit Drehgriffen (H) festschrauben. MB 545, MB 545 T, MB545V, MB545VM, MB 545 VR: Verbrennungsmotor starten MB 545, MB 545 T, MB545V, MB545VM, MB 545 VR: Verbrennungsmotor abstellen MB 545 VE: Akku einsetzen, Verbren- nungsmotor starten MB 545 VE: Verbrennungsmotor abstellen MB 545 VS: Hebel Gaseinstellung auf Position MAX stellen, Ver- brennungsmotor starten, Mähmesser einkuppeln MB 545 VS: Mähmesser auskuppeln MB 545, MB 545 V, MB 545 VE, MB 545 VM, MB 545 VR, MB 545 VS: Fahrantrieb einschalten MB 545 V, MB 545 VE, MB 545 VM, MB 545 VR, MB 545 VS: Fahrgeschwindigkeit einstellen Langsam – Hebel Vario-Antrieb nach vorne drücken Schnell – Hebel Vario-Antrieb nach hinten ziehen MB 545 VS: Gaseinstellung MAX – maximale Drehzahl MIN – minimale Drehzahl STOP – Verbrennungsmotor abstellen

Pos. Bezeichnung Stk. A Grundgerät 1 B Grasfangkorbunterteil 1 C Grasfangkorboberteil 1 D Bolzen 2 E Kabelführung (MB 545, MB 545 T

G Flachrundschraube 2 H Drehgriff 2 I Lenkerhülse 2

J Akku (MB 545 VE) 1 K Ladegerät (MB 545 VE) 1 – Gebrauchsanleitung 1 – Gebrauchsanleitung Verbrennungsmotor

8. Gerät betriebsbereit

machen Verletzungsgefahr Beachten Sie die Sicherheitshinweise im Kapitel "Zu Ihrer Sicherheit". (Ö 5.) Pos. Bezeichnung Stk. 30478 111 9930 A - DE

1 Kabelknickschutz links montieren: ● Alle Seilzüge und Kabel in Kabelknickschutz (F) einlegen. ● Kabelknickschutz zuerst in die obere Bohrung (3) des Lenkerunterteils einfädeln. ● Anschließend Kabelknickschutz im unteren Langloch (4) des Lenkerunterteils einrasten lassen. 2 Kabelknickschutz rechts montieren: ● Die Montage des Kabelknickschutzes (F) rechts erfolgt auf die gleiche Weise wie auf der linken Seite.

8.3 Kabelführung montieren

● Kabelführung (E) in die Ausnehmungen am Gehäuse (1) stecken und zum Lenkeroberteil drehen. ● Alle Kabel bzw. Seilzüge in die Kabelführung einlegen. ● Kabelführung mit leichtem Druck in den beiden vorgesehenen Bohrungen einrasten lassen.

8.4 Starterseil ein- und

aushängen Einhängen: ● Zündkerzenstecker vom Verbrennungsmotor abziehen. ● Bügel Motorstopp (1) zum Lenker drücken und halten. ● Starterseil (2) langsam ausziehen und in die Seilzugführung (3) einhängen. ● Starterseil (2) und Bügel Motorstopp (1) langsam loslassen. ● Zündkerzenstecker aufstecken. Aushängen: ● Zündkerzenstecker vom Verbrennungsmotor abziehen. ● Bügel Motorstopp (1) zum Lenker drücken und halten. ● Starterseil (2) langsam ausziehen und an der Seilführung (3) aushängen. ● Starterseil (2) langsam zurückführen und Bügel Motorstopp (1) loslassen. ● Zündkerzenstecker aufstecken.

8.5 Grasfangkorb montieren

● Grasfangkorboberteil (C) auf Grasfankorbunterteil (B) aufsetzen. ● Bolzen (D) von innen durch die vorgesehenen Öffnungen drücken. ● Das Grasfangkorboberteil durch leichten Druck im Grasfangkorbunterteil einrasten lassen. ● Grasfangkorb einhängen. (Ö 9.8)

8.6 Kraftstoff und Motoröl

Motoröl: Das zu verwendende Motoröl und Ölfüllmenge der Gebrauchsanleitung Verbrennungsmotor entnehmen. Füllstandskontrolle regelmäßig durchführen (siehe Gebrauchsanleitung Verbrennungsmotor). Das Unter- und Überschreiten des richtigen Ölstands ist zu vermeiden. Öltankverschluss vor der Inbetriebnahme des Verbrennungsmotors ordnungsgemäß festschrauben. Kraftstoff: Empfehlung: frische Markenkraftstoffe, Benzin bleifrei. Angaben zur Kraftstoffqualität (Oktanzahl) sind der Gebrauchsanleitung Verbrennungsmotor zu entnehmen. Kabelknickschutz (F) nur wie abgebildet montieren. Seilzüge müssen unter dem Lenker geführt werden. Gegebenenfalls Drehgriff (H) vor der Montage lockern. MB 545, MB 545 T: Auf der rechten Lenkerseite verlaufen keine Seilzüge, deshalb entfällt der Kabelknickschutz rechts.

MB 545 VE: Der Verbrennungsmotor besitzt kein Starterseil. MB 545 VS: Der Hebel Motorstopp muss zum Ein- und Aushängen des Starterseils nicht gedrückt werden.

Schäden am Gerät vermeiden! Vor dem ersten Startvorgang Motoröl einfüllen. Zum Einfüllen von Motoröl bzw. zum Auftanken geeignete Einfüllhilfe (z. B. Trichter) verwenden. 7DEEN

● Gerät für alle beschriebenen Arbeiten auf einen waagrechten, ebenen und festen Untergrund stellen.

9.2 Stellteile am Lenker

9.3 Lenker umklappen

Zum Reinigen des Gerätes, zum platzsparenden Transportieren und Aufbewahren das Lenkeroberteil umklappen: ● Drehgriffe (H) so weit aufschrauben, bis sie sich frei drehen. Die Freidrehungen verhindern ein selbständiges, gänzliches Abschrauben der Drehgriffe von den Schrauben (Verliersicherung). ● Lenkeroberteil (1) umklappen und auf dem Gehäuseunterteil aufliegen lassen.

9.4 Höhenverstellung Lenker

Der Lenker (1) kann in 3 Positionen fixiert werden: I nieder II mittel III hoch ● Drehgriff Lenkerhöhenverstellung (2) durch Drehen gegen den Uhrzeigersinn (ca. 5 Umdrehungen) lösen. ● Lenker (1) mit beiden Händen fassen und durch Auf- oder Abbewegen in die gewünschte Position bringen. Auf eine identische Einstellung des Lenkers links und rechts achten. ● Drehgriff Lenkerhöhenverstellung (2) im Uhrzeigersinn wieder festdrehen.

Schnitthöhenverstellung MB 545, MB 545 T, MB 545 V, MB 545 VE, MB 545 VM, MB 545 VS: Es können 7 Schnitthöhen eingestellt werden. Stufe 1: 25 mm Stufe 7: 80 mm MB 545 VR: Es können 6 Schnitthöhen eingestellt werden. Stufe 1: 20 mm Stufe 6: 75 mm ● Verstellhebel (1) für die Höhenverstellung befindet sich an der linken Seite des Gerätes (siehe Abbildung. ● Gerät am Griff (2) fassen und den Verstellhebel (1) nach oben ziehen und halten, um den Rastmechanismus zu lösen. Gewünschte Schnitthöhe durch Auf- oder Abbewegen des Geräts einstellen. ● Diese kann an der Schnitthöhenanzeige (3) abgelesen werden. ● Verstellhebel (1) wieder loslassen und Höhenverstellung einrasten lassen.

Verletzungsgefahr Beachten Sie die Sicherheitshinweise im Kapitel "Zu Ihrer Sicherheit". (Ö 5.) 1 Bügel Motorstopp (MB 545, MB 545 T, MB 545 V, MB 545 VE, MB 545 VM, MB 545 VR) 1 Bügel Messerstopp (MB 545 VS) 2 Bügel Fahrantrieb (MB 545 T, MB 545 V, MB 545 VE, MB 545 VM, MB 545 VR, MB 545 VS) 3 Hebel Vario-Antrieb (MB 545 V, MB 545 VE, MB 545 VM, MB545VR, MB545VS) 4 Hebel Gasverstellung (MB 545 VS) 5 Hebel Messerkupplung (MB 545 VS) 6 Startknopf (MB 545 VE)

Klemmgefahr! Durch das Lösen der Drehgriffe kann das Lenkeroberteil umklappen. Beim Aufschrauben der Drehgriffe Lenkeroberteil deshalb an der höchsten Stelle mit einer Hand halten.

9.6 Akku und Ladegerät

(MB 545 VE) Der Rasenmäher MB 545 VE ist mit einem elektrischen Starter ausgestattet. Als Starterbatterie dient ein Lithium-Ionen- Akku. Der Gebrauch des Akkus und des Ladegeräts ist in der mitglieferten Gebrauchsanleitung des Verbrennungsmotors beschrieben. Erstmalige Inbetriebnahme: ● Schutzaufkleber (1) am Akku entfernen. ● Ladegerät (K) an das Stromnetz anschließen und Akku (J) ca. 10 Sekunden laden. Damit wird der Schlafmodus (Auslieferungszustand) ausgeschaltet und der Akku aktiviert. Danach Akku vollständig aufladen. Akku entnehmen und einsetzen: ● Akku (J) seitlich nach rechts aus dem Verbrennungsmotor entnehmen und in umgekehrter Richtung wieder einsetzen.

9.7 Füllstandsanzeige

Der Grasfangkorb ist mit einer Füllstandsanzeige (1) am Grasfangkorboberteil ausgestattet. Der Luftstrom, der durch die Rotation des Mähmessers entsteht und für die Befüllung des Grasfangkorbes sorgt, hebt die Füllstandsanzeige an (2): Der Grasfangkorb wird mit Schnittgut befüllt. Füllt sich der Grasfangkorb mit Gras, verringert sich dieser Luftstrom und die Füllstandsanzeige senkt sich (3): ● Gefüllten Grasfangkorb entleeren (Ö 13.9).

9.8 Grasfangkorb ein- und

aushängen Einhängen: ● Auswurfklappe (1) öffnen und halten. ● Der Grasfangkorb (2) wird mit den Ausnehmungen (3) an der Aufnahme (4) am Gerät eingehängt. ● Auswurfklappe (1) von Hand wieder schließen. Aushängen: ● Auswurfklappe (1) öffnen und halten. ● Grasfangkorb (2) nach oben anheben, von der Aufnahme (4) aushängen und entfernen. ● Auswurfklappe (1) von Hand wieder schließen. Das Gerät ist für die sichere Bedienung und zum Schutz vor unsachgemäßer Benutzung mit mehreren Sicherheitseinrichtungen ausgestattet.

10.1 Schutzeinrichtungen

Der Rasenmäher ist mit Schutzeinrichtungen ausgestattet, die einen unbeabsichtigten Kontakt mit dem Mähmesser und mit ausgeworfenem Schnittgut verhindern. Dazu zählen das Gehäuse, die Auswurfklappe, der Grasfangkorb und der ordnungsgemäß montierte Lenker.

10.2 Bügel Motorstopp

Die Modelle MB 545, MB 545 T, MB545V, MB545VE, MB 545 VM, MB 545 VR sind mit einer Motorstopp-Vorrichtung ausgestattet. Im laufenden Betrieb wird durch Loslassen des Bügels Motorstopp (1) der Verbrennungsmotor abgestellt. Der Verbrennungsmotor und das Messer kommen innnerhalb von 3 Sekunden zum Stillstand. Messen der Nachlaufzeit Nach dem Starten des Verbrennungsmotors dreht sich das Messer und ein Windgeräusch ist hörbar. Der Akku darf nur mit dem mitgelieferten Ladegerät aufgeladen werden, beim Betrieb des Rasenmähers wird der Akku nicht nachgeladen. Zur Kontrolle des Ladezustands Taste (2) am Akku drücken.

Bei Geräten mit Mulchausrüstung vor dem Einhängen des Grasfangkorbes Mulcheinsatz aus dem Auswurfkanal entnehmen. (Ö 12.3)

10. Sicherheitseinrichtungen

Verletzungsgefahr! Wird bei einer der Sicherheitseinrichtungen ein Defekt festgestellt, darf das Gerät nicht in Betrieb genommen werden. Wenden Sie sich an einen Fachhändler, VIKING empfiehlt den VIKING Fachhändler. Verletzungsgefahr! Ist die Nachlaufzeit des Messers größer, das Gerät nicht mehr verwenden und zum Fachhändler bringen. 8DEEN

FRNLITESPTNOSVFIDAPL 0478 111 9930 A - DE Die Nachlaufzeit entspricht der Dauer des Windgeräusches nach dem Abstellen des Verbrennungsmotors, sie kann mit einer Stoppuhr gemessen werden. Zweihand-Bedienung: Das Mähmesser kann bei laufendem Verbrennungsmotor nur wie folgt eingekuppelt werden: ● Hebel Messerstopp (1) mit einer Hand betätigen und gedrückt halten und dann den Hebel Messerkupplung (5) mit der anderen Hand nach oben ziehen und einrasten lassen. (Ö 13.5) Integrierte Messer-Auslaufbremse: Nach dem Loslassen des Lenkers wird das Mähmesser ausgekuppelt und innerhalb von maximal 3 Sekunden bis zum Stillstand abgebremst, wobei der Verbrennungsmotor weiterläuft. (Ö 13.6) Einen schönen und dichten Rasen erhält man, – wenn mit langsamer Fahrgeschwindigkeit gemäht wird. – wenn der Rasen häufig gemäht und kurz gehalten wird. – wenn bei heißem und trockenem Klima der Rasen nicht zu kurz gemäht wird, da er sonst von der Sonne verbrannt und unansehnlich wird. – wenn mit scharfem Mähmesser gearbeitet wird – Mähmesser daher regelmäßig schärfen (Fachhändler). – wenn die Schnittrichtung regelmäßig gewechselt wird.

12.1 Arbeitsbereich des

Bedieners ● Beim Starten und bei laufendem Verbrennungsmotor muss sich der Bediener aus Sicherheitsgründen immer im Arbeitsbereich hinter dem Lenker aufhalten. Der durch den Lenker gegebene Sicherheitsabstand ist stets einzuhalten. ● Der Rasenmäher darf ausschließlich von einer Person alleine bedient werden, Dritte haben sich dem Gefahrenbereich fernzuhalten. (Ö 5.)

Rasenwalze Das Modell MB 545 VR ist mit einer zweigeteilten Antriebswalze an der Hinterachse ausgestattet. Diese erlaubt ein exaktes Mähen entlang einer Rasenkante oder um Pflanzen. Außerdem wird das Gras in Fahrtrichtung geglättet, es entsteht ein typisches gestreiftes Muster auf dem Rasen.

Der Multi-Mäher MB 545 VM ist mit einem speziellen Multimesser und einem bereits eingesetzten Mulcheinsatz ausgestattet. Mulcheinsatz einsetzen Zur Verwendung des Geräts als Mulchmäher muss der Mulcheinsatz (1) eingesetzt werden: ● Auswurfklappe öffnen und halten. ● Mulcheinsatz (1) in den Auswurfkanal einsetzen und durch Druck von oben mit beiden Rastnasen (2) am Gehäuse hörbar einrasten lassen. ● Auswurfklappe schließen. Mulcheinsatz herausnehmen Zur Verwendung des Geräts als Heckauswurfmäher oder Grassammler (mit geeignetem Grasfangkorb) muss der Mulcheinsatz (1) aus dem Gerät herausgenommen werden: ● Auswurfklappe öffnen und halten. ● Arretierlasche (4) hochziehen und Mulcheinsatz (1) schräg nach oben aus dem Auswurfkanal herausziehen. ● Auswurfklappe schließen (Heckauswurfmäher) oder Grasfangkorb einhängen und Auswurfklappe schließen (Grassammler).

11. Messer-Brems-Kupplung

(BBC) Verletzungsgefahr! Vor jeder Inbetriebnahme Funktion der Messer-Brems-Kupplung kontrollieren. (Ö 13.1) Aus Sicherheitsgründen niemals Hebel überbrücken, etwa durch Anbinden am Lenker.

12. Hinweise zum Arbeiten

Verletzungsgefahr! Vor allen Arbeiten am Mulcheinsatz Verbrennungsmotor abstellen und Zündkerzenstecker abziehen. 160478 111 9930 A - DE

12.4 Wie sollte gemulcht werden?

Zum Mulchen ist eine Schnitthöhe zwischen 4 und 7 zu wählen, da bei dieser Schnitthöhen-Einstellung das Gras am besten gehäckselt werden kann. Bei zu geringer Schnitthöhe kann das Mähergehäuse verstopfen und in weiterer Folge das Mähmesser blockieren. Die Arbeitsgeschwindigkeit und Schnitthöhe sind beim Mulchen so zu wählen, dass das Multimesser das zu mähende Gras optimal zerkleinern kann und ein schönes Schnittbild erzielt wird. Bei hohem Gras sollte in mehreren Durchgängen und mit höheren Schnitthöhen-Einstellungen gearbeitet werden. Bei zu hohem Grasstand und feuchtem Gras sollte nicht gemulcht werden.

13.1 Messer-Brems-Kupplung

kontrollieren Vor Arbeitsbeginn muss die Funktion der Messer-Brems-Kupplung dreimal geprüft werden: ● Mähmesser bei laufendem Verbrennungsmotor einkuppeln. (Ö 13.5) Das umlaufende Mähmesser erzeugt ein deutlich wahrnehmbares Windgeräusch. ● Mähmesser auskuppeln (Lenker loslassen). (Ö 13.6) Die Messer-Brems-Kupplung löst das Mähmesser vom Antrieb des Verbrennungsmotors und bremst es ab. Dieser Vorgang wird vom Wegfallen des Windgeräusches begleitet und dauert maximal 3 Sekunden. Bei stillstehendem Messer darf kein Windgeräusch zu hören sein. Die Messerbremszeit kann mit einer Stoppuhr gemessen werden.

13.2 Verbrennungsmotor starten

(MB 545, MB 545 T, MB 545 V, MB 545 VE, MB 545 VM, MB 545 VR) ● Ölstand und Kraftstoffstand prüfen. (Ö 8.6) MB 545, MB 545 T, MB 545 V, MB 545 VM, MB 545 VR: ● 1 Bügel Motorstopp (1) zum Lenker drücken und halten. ● 2 Starterseil (2) langsam bis zum Kompressionswiderstand ausziehen. Anschließend kräftig und schnell bis auf Armlänge durchziehen. Starterseil (2) wieder langsam zurückführen, damit es wieder aufgerollt werden kann. ● Vorgang wiederholen, bis der Verbrennungsmotor läuft. MB 545 VE: ● Akku kontrollieren: Ladezustand prüfen und Akku bei Bedarf aufladen. (Ö 9.6) ● 1 Akku (3) einsetzen. ● 2 Bügel Motorstopp (1) zum Lenker drücken und halten. ● 3 Startknopf (4) drücken – maximal 3 bis 5 Sekunden, danach wieder loslassen. Falls der Verbrennungsmotor nicht anspringen sollte, 10 Sekunden Pause vor dem nächsten Startversuch machen. Wiederholstart bei laufendem Verbrennungsmotor vermeiden.

13. Gerät in Betrieb nehmen

Verletzungsgefahr! Funktioniert die Messer-Brems-Kupplung nicht wie beschrieben (z. B. längere Messerbremszeit als 3 Sekunden oder weiterhin wahrnehmbares Windgeräusch bei ausgekuppeltem Mähmesser), darf das Gerät nicht in Betrieb genommen werden. In diesem Fall Verbrennungsmotor abstellen, Zündkerzenstecker abziehen und die nötigen Reparaturen von einer fachkundigen Person vornehmen lassen. VIKING empfiehlt den VIKING Fachhändler. Schäden am Gerät vermeiden! Verbrennungsmotor nicht in hohem Gras starten. Bei erschwertem Startvorgang höhere Schnitthöheneinstellung wählen. Nach dem Startvorgang arbeitet der Verbrennungsmotor aufgrund einer Fixgaseinstellung immer mit optimaler Arbeitsdrehzahl.

13.3 Verbrennungsmotor

abstellen (MB 545, MB 545 T, MB 545 V, MB 545 VE, MB 545 VM, MB 545 VR) ● Zum Abstellen des Verbrennungsmotors Bügel Motorstopp (1) loslassen. Verbrennungsmotor und Mähmesser kommen nach kurzer Auslaufzeit zum Stillstand. ● MB 545 VE: Ist das Gerät unbeaufsichtigt, Akku entnehmen und getrennt vom Gerät sowie sicher vor unbefugter Benutzung (z. B. durch Kinder) verwahren.

13.4 Verbrennungsmotor starten

(MB 545 VS) ● Ölstand und Kraftstoffstand prüfen. (Ö 8.6) ● 1 Hebel Gaseinstellung (1) auf Position MAX stellen. ● 2 Starterseil (2) langsam bis zum Kompressionswiderstand ausziehen, dann kräftig bis auf Armlänge durchziehen. Das Seil langsam zurückführen, damit es vom Starter richtig aufgerollt werden kann. Startvorgang wiederholen, bis der Verbrennungsmotor läuft.

13.5 Mähmesser einkuppeln

(MB 545 VS) ● 1 Hebel Messerstopp (1) zum Lenker ziehen und halten. Dadurch wird der Hebel Messerkupplung (2) entriegelt. ● 2 Zum Einkuppeln des Mähmessers Hebel Messerkupplung (2) zügig bis zum Anschlag gerade in Holmrichtung nach hinten ziehen. Er rastet am Anschlag in eingekuppelter Position ein und kann losgelassen werden.

13.6 Mähmesser auskuppeln

(MB 545 VS) ● Zum Auskuppeln des Mähmessers Hebel Messerstopp (1) loslassen. Der Hebel Messerkupplung (2) wird entriegelt und springt in die Ausgangsposition zurück. Das Mähmesser wird ausgekuppelt und abgebremst, der Verbrennungsmotor läuft weiter.

13.7 Verbrennungsmotor

abstellen (MB 545 VS) ● Mähmesser vor dem Abstellen des Verbrennungsmotors immer auskuppeln. (Ö 13.6) ● Zum Abstellen des Verbrennungsmotors Hebel Gaseinstellung (1) auf Position STOP stellen.

Die Rasenmäher MB 545 T, MB545V, MB545VE, MB 545 VM, MB 545 VR, MB 545 VS sind mit einem Fahrantrieb ausgestattet. MB 545 T: Eine Antriebsgeschwindigkeit vorwärts (Eingang-Getriebe) 3,6 km/h MB 545 V, MB 545 VE, MB 545 VM, MB 545 VR, MB 545 VS: Während der Fahrt stufenlos einstellbare Antriebsgeschwindigkeit vorwärts (Vario- Getriebe) 2,2 km/h – 3,8 km/h MB 545 VR: 2,4 km/h – 4,0 km/h Fahrantrieb einschalten: ● Verbrennungsmotor starten. (Ö 13.2), (Ö 13.4) ● Bügel Fahrantrieb (1) zum Lenker ziehen und halten. Der Fahrantrieb schaltet sich ein und der Rasenmäher setzt sich vorwärts in Bewegung.

Schäden am Gerät vermeiden! Mähmesser nicht in hohem Gras und nur bei maximaler Drehzahl des Verbrennungsmotors einkuppeln. Immer zügig einkuppeln, um unnötigen Verschleiß der Messerkupplung zu vermeiden.

Schäden am Gerät vermeiden! Bügel Fahrantrieb immer vollständig (bis zum Anschlag) betätigen, um Folgeschäden am Getriebe zu vermeiden. 240478 111 9930 A - DE

Antriebsgeschwindigkeit einstellen (MB 545 V, MB 545 VE, MB 545 VM, MB 545 VR, MB 545 VS): ● Fahrgeschwindigkeit erhöhen: Hebel Vario-Antrieb (2) während der Fahrt nach hinten ziehen. ● Fahrgeschwindigkeit verringern: Hebel Vario-Antrieb (2) während der Fahrt nach vorne drücken. Fahrantrieb ausschalten: ● Bügel Fahrantrieb (1) loslassen. Der Fahrantrieb schaltet sich aus und der Rasenmäher bleibt stehen. Der Verbrennungsmotor läuft weiter.

13.9 Grasfangkorb entleeren

● Grasfangkorb aushängen. (Ö 9.8) ● Grasfangkorb an der Verschlusslasche (1) öffnen. Grasfangkorboberteil (2) aufklappen und halten. Grasfangkorb nach hinten umklappen und Schnittgut entleeren. Der Grasfangkorb kann mit den Haltegriffen (3, 4) am Grasfangkorboberteil und -unterteil gut festgehalten und bequem entleert werden. ● Grasfangkorb schließen. ● Grasfangkorb einhängen. (Ö 9.8)

Jährliche Wartung durch den Fachhändler: Der Rasenmäher sollte einmal jährlich von einem Fachhändler überprüft werden. VIKING empfiehlt den VIKING Fachhändler.

Wartungsintervall: Nach jedem Einsatz Eine sorgsame Behandlung schützt das Gerät vor Schäden und verlängert die Nutzungsdauer. ● Höchste Schnittstufe auswählen. (Ö 9.5) ● Grasfangkorb aushängen. (Ö 9.8) ● Lenkeroberteil nach hinten ablegen. ● Auswurfklappe öffnen und halten. ● Gerät vorne am Tragegriff anheben und wie abgebildet in die Reinigungsposition aufstellen. Hinweise zum Reinigen: ● Verschmutzungen mit wenig Wasser, mit einer Bürste oder mit einem Tuch entfernen. Insbesondere auch das Mähmesser reinigen. Niemals Strahlwasser auf Teile des Verbrennungsmotors, Dichtungen, Lagerstellen richten. ● Angesetzte Grasrückstände vorab mit einem Holzstab lösen. ● Bei Bedarf einen Spezialreiniger verwenden (z. B. STIHL Spezialreiniger). Schäden am Gerät vermeiden! Hebel Vario-Antrieb (2) nur bei laufendem Verbrennungsmotor betätigen. Verletzungsgefahr! Vor dem Aushängen des Grasfangkorbes Verbrennungsmotor abstellen bzw. Mähmesser auskuppeln und zum Stillstand kommen lassen. Ein vollständig gefüllter Grasfangkorb kann bis zu 16kg wiegen.

Verletzungsgefahr! Beachten Sie die Sicherheitshinweise im Kapitel „Zu Ihrer Sicherheit“ (Ö 5.).

Verletzungsgefahr! Verbrennungsmotor abstellen, Zündkerzenstecker abziehen, Akku entnehmen (bei MB 545 VE) und Gerät abkühlen lassen. Vor dem Aufstellen des Gerätes in die Reinigungsposition den Kraftstofftank entleeren (leerfahren). Gerät steht nur mit geöffneter Auswurfklappe sicher in der Reinigungsposition.DEEN

14.3 Seilzug Fahrantrieb

einstellen Wartungsintervall: Nach Bedarf Die Spannung des Seilzugs ist werksseitig richtig eingestellt. Das Nachstellen des Seilzugs ist nötig, – wenn nach längerer Nutzungsdauer der Fahrantrieb bei betätigtem Bügel Fahrantrieb nicht ordnungsgemäß einsetzt. – wenn der Fahrantrieb permanent eingeschaltet ist. – Das heißt, der Rasenmäher setzt sich ungewollt beim Ziehen des Starterseils in Bewegung, obwohl der Bügel Fahrantrieb nicht betätigt ist. Spannung des Seilzugs kontrollieren: ● Bügel Fahrantrieb betätigen und Rasenmäher gleichzeitig nach hinten ziehen. Ab ca. einem Drittel des Hebelwegs müssen die Antriebsräder blockieren. Seilzug einstellen: ● Durch Drehen der Verstelllschraube (1) links am Lenkeroberteil in Richtung "+" wird die Spannung des Seilzugs erhöht, Drehen in Richtung "–" verringert die Spannung.

14.4 Messerverschleiß prüfen

Wartungsintervall: Vor jedem Einsatz ● Rasenmäher in Reinigungsposition hochkippen. (Ö 14.2) ● Messer (1) reinigen. ● Messerstärke A an zumindest 5 Stellen mit einem Messschieber prüfen. Insbesondere muss die Mindeststärke auch im Bereich der Messerflügel gegeben sein. ● Lineal (1) wie abgebildet an die jeweilige Messerkante anlegen und Rückschliff B bzw. Mindestbreite C messen. ● MB 545 VM: Verschleißgrenzen am unteren und am oberen Messer kontrollieren. Das Messer ist zu ersetzen, – wenn es beschädigt ist (Kerben, Risse), – wenn die Messwerte an einer oder mehreren Stellen erreicht werden bzw. außerhalb der zulässigen Grenzen liegen. 1 Verschleißgrenzen Standardmesser: Messerstärke A: > 2 mm Rückschliff B: < 5 mm 2 Verschleißgrenzen Multimesser (MB 545 VM): Messerstärke A: > 2 mm Mindestbreite C: > 40 mm

14.5 Messer aus- und einbauen

Demontage: ● Geeignetes Holzstück (1, ca. 60x60mm) zum Gegenhalten des Messers (2) verwenden. ● Messerschraube(n) (3) mit einem Schraubenschlüssel SW 17 ausschrauben. ● Messer (2), Messerschraube(n) (3) und Sicherscheibe (4) bzw. Schutzblech (5, MB 545 VS) abnehmen. ● MB 545 VM: Das Multimesser (2) besteht aus einem oberen Messer (2a) und einem unteren Messer (2b). Es kann zum komfortableren Nachschleifen getrennt werden. Verletzungsgefahr! Der Seilzug Fahrantrieb muss ordnungsgemäß eingestellt sein, wenn mit dem Gerät gearbeitet wird. Bei Bedarf Fachhändler aufsuchen. VIKING empfiehlt den VIKING Fachhändler.

Verletzungsgefahr! Messer werden je nach Einsatzort und Einsatzdauer unterschiedlich stark abgenutzt. Wenn Sie das Gerät auf sandigem Untergrund bzw. häufig unter trockenen Bedingungen einsetzen, wird das Messer stärker beansprucht und verschleißt überdurchschnittlich schnell. Ein verschlissenes Messer kann abbrechen und schwere Verletzungen verursachen. Die Anweisungen zur Messerwartung sind deshalb immer einzuhalten.

Montage: ● Messerauflagefläche und Messerbuchse reinigen. ● Wuchtheit Messer prüfen. (Ö 14.6) ● MB 545 VM: Oberes Messer (2a) im unteren Messer (2b) wie abgebildet einhaken. Darauf achten, dass die Bohrungen beider Messer in einer Flucht liegen. ● Messer (2) mit den hochgebogenen Flügeln nach oben (zum Gerät zeigend) montieren. ● Geeignetes Holzstück (1, ca. 60x60mm) zum Gegenhalten des Messers (2) verwenden. ● Messerschraube(n) (3) mit neuer Sicherscheibe (4) und mit Schutzblech (5, MB 545 VS) eindrehen und festziehen. Anziehmoment:

14.6 Wuchtheit Messer prüfen

● Messer demontieren. (Ö 14.5) ● MB 545 VM: Multimesser vor dem Prüfen zusammenstecken. (Ö 14.5) ● Schraubenzieher (1) durch die Mittelbohrung (2) des Messer (3) führen und Messer waagrecht ausrichten. Wenn das Messer richtig ausgewuchtet ist, bleibt es in der waagrechten Lage. ● Wenn sich das Messer nach einer Seite neigt, diese Seite nachschleifen, bis das Gleichgewicht hergestellt ist. (Ö 14.7)

14.7 Mähmesser schärfen

VIKING empfiehlt, das Schärfen des Mähmessers einem Fachmann zu überlassen. Bei falsch geschliffenem Messer (falscher Schärfwinkel, Unwucht usw.) wird die Funktion des Geräts beeinträchtigt. Schärfanleitung: ● Mähmesser ausbauen (Ö 14.5). ● Mähmesser beim Schleifen kühlen, z. B. mit Wasser. Eine Blaufärbung darf nicht auftreten, da sonst die Schneidhaltigkeit vermindert wird. ● Messer gleichmäßig schärfen, um Vibrationen durch Unwucht zu vermeiden. ● Schärfwinkel von 30° einhalten. ● Schleifgrat an der Schneidkante gegebenenfalls nach dem Schärfvorgang mit einem feinen Schleifpapier entfernen. ● Verschleißgrenzen beachten. (Ö 14.4)

14.8 Verbrennungsmotor

Wartungsintervall: Siehe Gebrauchsanleitung Verbrennungsmotor. Allgemein Hinweise: Beachten Sie die Bedienungs- und Wartungshinweise, die Sie der beiliegenden Gebrauchsanleitung Verbrennungsmotor entnehmen können. Besonders wichtig für eine lange Nutzungsdauer sind stets ausreichender Ölstand, der regelmäßige Öl- sowie Luftfilterwechsel. Die empfohlenen Ölwechsel-Intervalle sowie Informationen über Motoröl und Ölfüllmenge finden Sie ebenfalls in der Gebrauchsanleitung Verbrennungsmotor. Die Kühlrippen müssen stets sauber gehalten werden, um eine ausreichende Kühlung des Verbrennungsmotors zu gewährleisten.

14.9 Akku und Ladegerät warten

Wartungsintervall: Siehe Gebrauchsanleitung Verbrennungsmotor.

14.10 Messer-Brems-Kupplung warten

Verletzungsgefahr! Das Messer (2) darf nur wie abgebildet montiert werden. Die hochgebogenen Messerflügel müssen nach oben zeigen. Das vorgeschriebene Anziehmoment der Messerschraube(n) genau einhalten, da die sichere Befestigung des Schneidwerkzeuges davon abhängt. Messerschraube(n) (3) zusätzlich mit Loctite 243 sichern. Sicherscheibe (4) bei jeder Messermontage erneuern, Messerschraube(n) (3) bei jedem Messertausch.

Wartungsintervall: Profi-Einsatz

: halbjährlich Privat-Einsatz: jährlich

gewerbliche Verwendung des RasenmähersDEEN

FRNLITESPTNOSVFIDAPL 0478 111 9930 A - DE Die Messer-Brems-Kupplung ist einem natürlichen Verschleiß unterworfen. Sie darf ausschließlich durch geschultes Personal gewartet werden. VIKING empfiehlt den VIKING Fachhändler.

14.11 Räder und Getriebe

Die Lager der Räder sind wartungsfrei. Das Getriebe ist wartungsfrei.

14.12 Rasenwalze warten

Die Kugellager und die Walzen sind wartungsfrei. Das Vario-Getriebe ist wartungsfrei. Wartungsintervall Antriebskette: einmal jährlich bzw. nach Bedarf ● Für Servicezwecke Schraube (1, Torx 25) lösen und Abdeckung (2) abnehmen. ● Antriebskette mit einem handelsüblichen Fett schmieren.

14.13 Aufbewahrung und Stilllegung

(Winterpause) Gerät in einem trockenen, verschlossenen, staubarmen Raum aufbewahren. Stellen Sie sicher, dass es sich außerhalb der Reichweite von Kindern befindet. Eventuelle Störungen vor der Einlagerung beheben. Das Gerät muss sich stets in einem betriebssicheren Zustand befinden. Kraftstofftank und Vergaser vor der Aufbewahrung entleeren (z. B. durch Leerfahren). Bei längerer Stilllegung des Gerätes (Winterpause) zusätzlich die nachfolgenden Punkte beachten: ● Alle äußeren Teile des Gerätes sorgfältig reinigen. ● Sämtliche beweglichen Teile gut einölen bzw. einfetten. ● Zündkerze herausschrauben (siehe Gebrauchsanleitung Verbrennungsmotor) und ca. 3 cm³ Motoröl durch die Zündkerzenöffnung in den Verbrennungsmotor einfüllen. Verbrennungsmotor einige Male ohne Zündkerze durchdrehen (am Starterseil ziehen). ● Zündkerze wieder einschrauben (siehe Gebrauchsanleitung Verbrennungsmotor). ● Ölwechsel durchführen (siehe Gebrauchsanleitung Verbrennungsmotor). ● Verbrennungsmotor abdecken und Gerät in Normallage aufbewahren. MB 545 VE: ● Akku entnehmen und getrennt vom Gerät außerhalb der Reichweite von unbefugten Personen in einem trockenen, staub- und frostfreien Raum aufbewahren. ● Akku vor Saisonbeginn vollständig aufladen. (Ö 9.6)

Tragen des Geräts: ● Gerät ausschließlich am Tragegriff (1) und am Lenker (2) anheben. Immer auf ausreichenden Abstand des Mähmessers vom Körper, insbesondere von Füßen und Beinen, achten. Verzurren des Geräts: ● Gerät auf der Ladefläche mit geeigneten Befestigungsmitteln sichern und ausschließlich auf den 4 Rädern stehend transportieren. ● Seile bzw. Gurte am Lenkerunterteil (3) festmachen.

Brandgefahr! Zündkerzenstecker wegen Entzündungsgefahr weg vom Zündkerzenloch halten.

Verletzungsgefahr! Beachten Sie vor dem Transport das Kapitel "Zu Ihrer Sicherheit". (Ö 5.) Beim Transport immer geeignete Sicherheitsbekleidung (Sicherheitsschuhe, feste Handschuhe) tragen. Vor dem Anheben bzw. Transport immer den Zündkerzenstecker abziehen. VIKING empfiehlt aus Sicherheitsgründen, das Gerät nur mit Hilfe einer zweiten Person anzuheben bzw. zu tragen. Vor dem Anheben das Gewicht im Kapitel "Technische Daten" beachten. 330478 111 9930 A - DE

Rasenschnitt gehört nicht in den Müll, sondern soll kompostiert werden. Verpackungen, Gerät und Zubehöre sind aus recyclingfähigen Materialien hergestellt und entsprechend zu entsorgen. Die getrennte, umweltgerechte Entsorgung von Materialresten fördert die Wiederverwendbarkeit von Wertstoffen. Aus diesem Grund ist nach Ablauf der gewöhnlichen Gebrauchsdauer das Gerät der Wertstoffsammlung zuzuführen. Beachten Sie bei der Entsorgung die Angaben im Kapitel "Entsorgung". (Ö 5.10) Wenden Sie sich an Ihr Recycling-Center oder Ihren Fachhändler, um zu erfahren, wie Abfallprodukte fachgerecht zu entsorgen sind. Abfallprodukte wie Akkus immer fachgerecht entsorgen. Beachten Sie die örtlichen Vorschriften. Akku nicht über den Hausmüll entsorgen, sondern beim Fachhändler oder bei der Problemstoffsammelstelle abgeben. ● Akku entnehmen (Ö 9.6) und getrennt vom Rasenmäher entsorgen. Wichtige Hinweise zur Wartung und Pflege der Produktgruppe Rasenmäher Benzin Für Sach- und Personenschäden, die durch Nichtbeachtung der Hinweise in der Bedienungsanleitung, insbesondere hinsichtlich Sicherheit, Bedienung und Wartung, verursacht werden, oder die durch Verwendung nicht zugelassener Anbau- oder Ersatzteile auftreten, schließt die Fa. VIKING jede Haftung aus. Bitte beachten Sie unbedingt folgende wichtige Hinweise zur Vermeidung von Schäden oder übermäßigem Verschleiß an Ihrem VIKING Gerät:

Manche Teile des VIKING Gerätes unterliegen auch bei bestimmungsgemäßem Gebrauch einem normalen Verschleiß und müssen je nach Art und Dauer der Nutzung rechtzeitig ersetzt werden. Dazu gehören u. a.: – Mähmesser bzw. Multimesser – Grasfangkorb – Keilriemen (MB 545 T, MB 545 V, MB 545 VE, MB 545 VM, MB 545 VR, MB 545 VS) – Scheuerleisten – Bremsband (MB 545 VS) – Akku (MB 545 VE) – Antriebskette (MB 545 VR)

2. Einhaltung der Vorgaben dieser

Gebrauchsanleitung Benutzung, Wartung und Lagerung des VIKING Gerätes müssen so sorgfältig erfolgen, wie in dieser Gebrauchsanleitung beschrieben. Alle Schäden, die durch Nichtbeachten der Sicherheits-, Bedienungs- und Wartungshinweise verursacht werden, hat der Benutzer selbst zu verantworten. Dies gilt insbesondere für: – nicht von VIKING freigegebene Veränderungen am Produkt. – Verwendung von nicht von VIKING zugelassenen Betriebsstoffen (Schmiermittel, Benzin und Motoröl, siehe Angaben des Herstellers des Verbrennungsmotors). – Die Verwendung von Werkzeugen oder Zubehören, die nicht für das Gerät zulässig, geeignet oder qualitativ minderwertig sind. – nicht bestimmungsgemäße Verwendung des Produktes. – Einsatz des Produktes bei Sport- oder Wettbewerbs-Veranstaltungen. – Folgeschäden durch die Weiterbenutzung des Produktes mit defekten Bauteilen.

Alle im Abschnitt "Wartung" aufgeführten Arbeiten müssen regelmäßig durchgeführt werden. Soweit diese Wartungsarbeiten nicht vom Benutzer selbst ausgeführt werden können, ist damit ein Fachhändler zu beauftragen.

17. Verschleiß minimieren

und Schäden vermeidenDEEN

FRNLITESPTNOSVFIDAPL 0478 111 9930 A - DE VIKING empfiehlt Wartungsarbeiten und Reparaturen nur beim VIKING Fachhändler durchführen zu lassen. VIKING Fachhändlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfügung gestellt. Werden diese Arbeiten versäumt, können Schäden auftreten, die der Benutzer zu verantworten hat. Dazu zählen unter anderem: – Korrosions- und andere Folgeschäden durch unsachgemäße Lagerung. – Schäden am Gerät durch die Verwendung von qualitativ minderwertigen Ersatzteilen. – Schäden infolge nicht rechtzeitig oder unzureichend durchgeführter Wartung bzw. Schäden durch Wartungs- oder Reparaturarbeiten, die nicht in Werkstätten von Fachhändlern durchgeführt wurden. Mähmesser für MB 545, MB 545 T, MB 545 V, MB 545 VE, MB 545 VR, MB 545 VS:

Multimesser für MB 545 VM:

Messerschrauben für MB 545 VS:

Wir, VIKING GmbH Hans Peter Stihl-Straße 5 A-6336 Langkampfen/Kufstein erklären, dass die Maschine Rasenmäher, handgeführt mit Verbrennungsmotor (MB) mit folgenden EG-Richtlinien übereinstimmt: 97/68/EC, 2000/14/EC, 2014/30/EU, 2006/42/EC, 2006/66/EC (MB 545.1 VE) Das Erzeugnis ist in Übereinstimmung mit folgenden Normen entwickelt worden: EN ISO 5395-1, EN ISO 5395-2, EN 60335-1 Angewandtes Konformitätsbewertungsverfahren: Anhang VIII (2000/14/EC) Name und Anschrift der beteiligten benannten Stelle: TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg Zusammenstellung und Aufbewahrung der Technischen Unterlagen: Sven Zimmermann VIKING GmbH Das Baujahr und die Serialnummer sind auf dem Typenschild des Geräts angegeben. Langkampfen, 2016-01-02 (JJJJ-MM-TT)

18. Übliche Ersatzteile

Die Befestigungselemente des Mähmessers (z. B. Messerschraube) müssen beim Messertausch bzw. bei der Messermontage ersetzt werden. Ersatzteile sind beim VIKING Fachhändler erhältlich.

VIKING GmbH Abteilungsleiter Konstruktion

20. Technische Daten

MB 545.0, MB 545.0 T, MB 545.0 V, MB 545.1 VE, MB 545.0 VM, MB 545.0 VR, MB 545.0 VS: Serienidentifizierung 6340 Schnittbreite 43 cm Verbrennungsmotor, Bauart 4-Takt- Verbrennungs- motor Schneideinrichtung Messerbalken Rad-Ø vorne 180 mm Füllmenge Grasfangkorb 60 l Länge 147 cm Breite 48 cm Höhe 102 cm MB 545.0: Verbrennungsmotor: Hersteller, Typ Briggs & Stratton Series 675 Hubraum 190 ccm Nennleistung bei Nenndrehzahl 2,5 - 2800 kW - U/min Startvorrichtung Seilstart Kraftstofftank 0,9 l Drehzahl Messerbalken 2800 U/min Antrieb Messerbalken permanent Anziehmoment Messerschraube 60 - 65 Nm Schnitthöhen 25 - 80 mm Rad-Ø hinten 200 mm Gewicht 29 kg Schallemissionen Gemäß Richtlinie 2000/14/EC: Garantierter Schall- leistungspegel L WAd 96 dB(A) Gemäß Richtlinie 2006/42/EC: Schalldruckpegel am Arbeitsplatz L

82 dB(A) Unsicherheit K

2dB(A) Hand-Arm-Vibrationen Angegebener Schwingungskennwert nach EN 12096: Gemessener Wert

4,10 m/sec² Unsicherheit K

2,05 m/sec² Messung gemäß EN 20643 MB 545.0 T: Verbrennungsmotor: Hersteller, Typ Briggs & Stratton Series 675 Hubraum 190 ccm Nennleistung bei Nenndrehzahl 2,5 - 2800 kW - U/min Startvorrichtung Seilstart Kraftstofftank 0,9 l Drehzahl Messerbalken 2800 U/min Antrieb Messerbalken permanent Anziehmoment Messerschraube 60 - 65 Nm Schnitthöhen 25 - 80 mm Rad-Ø hinten 200 mm Radantrieb Hinterrad 1-Gang Gewicht 31 kg Schallemissionen Gemäß Richtlinie 2000/14/EC: Garantierter Schall- leistungspegel L WAd 96 dB(A) Gemäß Richtlinie 2006/42/EC: Schalldruckpegel am Arbeitsplatz L

82 dB(A) Unsicherheit K

2 dB(A) Hand-Arm-Vibrationen Angegebener Schwingungskennwert nach EN 12096: Gemessener Wert

4,10 m/sec² Unsicherheit K

2,05 m/sec² Messung gemäß EN 20643 MB 545.0 V: Verbrennungsmotor: Hersteller, Typ Briggs & Stratton Series 675 Hubraum 190 ccm Nennleistung bei Nenndrehzahl 2,5 - 2800 kW - U/min Startvorrichtung Seilstart Kraftstofftank 0,9 l Drehzahl Messerbalken 2800 U/min Antrieb Messerbalken permanent Anziehmoment Messerschraube 60 - 65 Nm Schnitthöhen 25 - 80 mm Rad-Ø hinten 200 mm Radantrieb Hinterrad Vario Gewicht 32 kgDEEN

FRNLITESPTNOSVFIDAPL 0478 111 9930 A - DE Schallemissionen Gemäß Richtlinie 2000/14/EC: Garantierter Schall- leistungspegel L WAd 96 dB(A) Gemäß Richtlinie 2006/42/EC: Schalldruckpegel am Arbeitsplatz L

82 dB(A) Unsicherheit K

2 dB(A) Hand-Arm-Vibrationen Angegebener Schwingungskennwert nach EN 12096: Gemessener Wert

4,10 m/sec² Unsicherheit K

2,05 m/sec² Messung gemäß EN 20643 MB 545.1 VE: Verbrennungsmotor: Hersteller, Typ Briggs & Stratton Series 675 iS Hubraum 163 ccm Li-Ionen-Akku und Ladegerät siehe Gebrauchsanlei- tung des Verbrennungs- motors Nennleistung bei Nenndrehzahl 2,6 - 2800 kW - U/min Startvorrichtung Elektrostart Kraftstofftank 1,0 l Drehzahl Messerbalken 2800 U/min Antrieb Messerbalken permanent Anziehmoment Messerschraube 60 - 65 Nm Schnitthöhen 25 - 80 mm Rad-Ø hinten 200 mm Radantrieb Hinterrad Vario Gewicht 31 kg Schallemissionen Gemäß Richtlinie 2000/14/EC: Garantierter Schall- leistungspegel L WAd 96 dB(A) Gemäß Richtlinie 2006/42/EC: Schalldruckpegel am Arbeitsplatz L

83 dB(A) Unsicherheit K

2dB(A) Hand-Arm-Vibrationen Angegebener Schwingungskennwert nach EN 12096: Gemessener Wert

4,10 m/sec² Unsicherheit K

2,05 m/sec² Messung gemäß EN 20643 MB 545.0 VM: Verbrennungsmotor: Hersteller, Typ Briggs & Stratton Series 675 Hubraum 190 ccm Nennleistung bei Nenndrehzahl 2,5 - 2800 kW - U/min Startvorrichtung Seilstart Kraftstofftank 0,9 l Drehzahl Messerbalken 2800 U/min Antrieb Messerbalken permanent Anziehmoment Messerschraube 60 - 65 Nm Schnitthöhen 25 - 80 mm Rad-Ø hinten 200 mm Radantrieb Hinterrad Vario Gewicht 32 kg Schallemissionen Gemäß Richtlinie 2000/14/EC: Garantierter Schall- leistungspegel L WAd 96 dB(A) Gemäß Richtlinie 2006/42/EC: Schalldruckpegel am Arbeitsplatz L

82 dB(A) Unsicherheit K

2 dB(A) Hand-Arm-Vibrationen Angegebener Schwingungskennwert nach EN 12096: Gemessener Wert

4,10 m/sec² Unsicherheit K

2,05 m/sec² Messung gemäß EN 20643 MB 545.0 VR: Verbrennungsmotor: Hersteller, Typ Briggs & Stratton Series 675 Hubraum 190 ccm Nennleistung bei Nenndrehzahl 2,5 - 2800 kW - U/min Startvorrichtung Seilstart Kraftstofftank 0,9 l Drehzahl Messerbalken 2800 U/min Antrieb Messerbalken permanent Anziehmoment Messerschraube 60 - 65 Nm Schnitthöhen 20 - 75 mm Walzen-Ø hinten 90 mm Antrieb Walze Vario Gewicht 32 kg Schallemissionen Gemäß Richtlinie 2000/14/EC: Garantierter Schall- leistungspegel L WAd 96 dB(A) Gemäß Richtlinie 2006/42/EC: Schalldruckpegel am Arbeitsplatz L

82 dB(A) Unsicherheit K

Transport von Li-Ionen-Akkus: MB 545.1 VE: Die verwendeten Li-Ionen- Akkus erfüllen die nach UN-Handbuch ST/SG/AC.10/11/Rev.5 Teil III, Unterabschnitt 38.3 genannten Voraussetzungen. Der Benutzer kann diese Akkus beim Straßentransport ohne weitere Auflagen zum Einsatzort des Geräts mitführen. Beim Luft- oder Seetransport sind die länderspezifischen Vorschriften zu beachten. Weiterführende Transporthinweise siehe www.viking-garden.com/safety-data- sheets Störung: Verbrennungsmotor läuft nicht an Mögliche Ursache: – Bügel Motorstopp nicht betätigt. – MB 545 VS: Hebel Gaseinstellung ist auf Position STOP. – MB 545 VE: Akku entladen oder defekt – Kein Kraftstoff im Tank; Kraftstoffleitung verstopft. – Schlechter, verschmutzter oder alter Kraftstoff im Tank. – Luftfilter verschmutzt. – Zündkerzenstecker von Zündkerze abgezogen; Zündkabel schlecht am Stecker befestigt. – Zündkerze verrußt oder beschädigt; falscher Elektrodenabstand. – Rasenmähergehäuse verstopft. – MB 545 VS: Seilzug Gaseinstellung ausgesprungen oder defekt (z. B. geknickt) Abhilfe: – Bügel Motorstopp zum Lenker drücken und halten. (Ö 13.2) – MB 545 VS: Hebel Gaseinstellung in Position MAX bringen. (Ö 13.4) – MB 545 VE: Akku aufladen oder ersetzen. (Ö 9.6) – Kraftstoff nachfüllen; Kraftstoffleitung reinigen. # – Stets frischen Markenkraftstoff, Benzin bleifrei verwenden; Vergaser reinigen. # – Luftfilter reinigen. # – Zündkerzenstecker aufstecken; Verbindung zwischen Zündkabel und Stecker prüfen. # – Zündkerze reinigen oder ersetzen; Elektrodenabstand einstellen. # – Rasenmähergehäuse reinigen – davor Zündkerzenstecker abziehen und bei MB 545 VE zusätzlich Akku entnehmen. (Ö 14.2) – MB 545 VS: Seilzug Gaseinstellung einhängen oder ersetzen. # Störung: Erschwertes Starten oder die Leistung des Verbrennungsmotors lässt nach. Mögliche Ursache: – Rasenmähergehäuse verstopft. – Mähen mit zu niedriger Schnittstufe bzw. die Vorschubgeschwindigkeit ist im Verhältnis zur Schnitthöhe zu groß. Angegebener Schwingungskennwert nach EN 12096: Gemessener Wert

4,80 m/sec² Unsicherheit K

2,40 m/sec² Messung gemäß EN 20643 MB 545.0 VS: Verbrennungsmotor: Hersteller, Typ Briggs & Stratton Series 675 Hubraum 190 ccm Nennleistung bei Nenndrehzahl 2,5 - 2800 kW - U/min Startvorrichtung Seilstart Kraftstofftank 0,9 l Drehzahl Messerbalken 2800 U/min Antrieb Messerbalken BBC Anziehmoment Messerschrauben 45 - 55 Nm Schnitthöhen 25 - 80 mm Rad-Ø hinten 200 mm Radantrieb Hinterrad Vario Gewicht 35 kg Schallemissionen Gemäß Richtlinie 2000/14/EC: Garantierter Schall- leistungspegel L WAd 96 dB(A) Gemäß Richtlinie 2006/42/EC: Schalldruckpegel am Arbeitsplatz L

82 dB(A) Unsicherheit K

2 dB(A) Hand-Arm-Vibrationen Angegebener Schwingungskennwert nach EN 12096: Gemessener Wert

4,10 m/sec² Unsicherheit K

2,05 m/sec² Messung gemäß EN 20643

# eventuell einen Fachhändler aufsu- chen, VIKING empfiehlt den VIKING Fachhändler. @ siehe Gebrauchsanleitung Verbrennungsmotor.DEEN

FRNLITESPTNOSVFIDAPL 0478 111 9930 A - DE – Wasser im Kraftstofftank und Vergaser; Vergaser ist verstopft. – Kraftstofftank verschmutzt. – Luftfilter verschmutzt. – Zündkerze verrußt. Abhilfe: – Rasenmähergehäuse reinigen – davor Zündkerzenstecker abziehen und bei MB 545 VE zusätzlich Akku entnehmen. (Ö 14.2) – Höhere Schnittstufe einstellen bzw. Schiebegeschwindigkeit verringern. (Ö 9.5) – Kraftstofftank entleeren, Kraftstoffleitung und Vergaser reinigen. # – Kraftstofftank reinigen. # – Luftfilter reinigen. # – Zündkerze reinigen. # Störung: Mähkanal verstopft Mögliche Ursache: – Mähmesser ist verschlissen. – Mähen von zu hohem oder zu feuchtem Gras. – MB 545 VS: Drehzahl des Verbrennungsmotors ist zu gering. Abhilfe: – Mähmesser ersetzen. (Ö 14.4) – Schnitthöhe und Mähgeschwindigkeit an Mähbedingungen anpassen. (Ö 12.), (Ö 9.5) – MB 545 VS: Hebel Gaseinstellung in Position MAX schieben. (Ö 13.4) Störung: Unsauberer Schnitt, Rasen wird gelb Mögliche Ursache: – Messer ist stumpf oder verschlissen. – Die Mähgeschwindigkeit ist im Verhältnis zur Schnitthöhe zu groß. – MB 545 VS: Drehzahl des Verbrennungsmotors ist zu gering. Abhilfe: – Messer schärfen oder ersetzen (Ö 14.4), (Ö 14.5), # – Mähgeschwindigkeit verringern und/oder richtige Schnitthöhe wählen (nicht in niederster Schnitthöhe arbeiten). (Ö 9.5), (Ö 13.8) – MB 545 VS: Hebel Gaseinstellung in Position MAX bringen. (Ö 13.4) Störung: Verbrennungsmotor wird sehr heiß. Mögliche Ursache: – Zu geringer Ölstand im Verbrennungsmotor. – Kühlrippen verschmutzt. Abhilfe: – Motoröl wechseln. (Ö 8.6) – Kühlrippen reinigen. (Ö 14.2) Störung: Kein Antrieb beim Betätigen des Bügels Fahrantrieb Mögliche Ursache: – Seilzug Fahrantrieb falsch eingestellt. – Seilzug Fahrantrieb defekt (z. B. geknickt). – Keilriemen verschlissen. – Getriebe defekt. Abhilfe: – Seilzug-Einstellung kontrollieren. (Ö 14.3) – Seilzug ersetzen. # – Keilriemen ersetzen. # – Getriebe ersetzen. # Störung: Geschwindigkeitsregelung Vario-Antrieb funktioniert nicht Mögliche Ursache: – Hebel Vario-Antrieb in falsche Richtung bewegt. – Seilzug Vario-Antrieb ausgesprungen oder defekt (z. B. geknickt). Abhilfe: – Hebel Vario-Antrieb in die korrekte Richtung bewegen. (Ö 13.8) – Seilzug Vario-Antrieb einhängen oder ersetzen. # Störung: Starke Vibrationen während des Betriebs. Mögliche Ursache: – Messerschraube(n) lose. – Messer ist durch falsches Schleifen oder Bruch unwucht. – Schneideinheit defekt. – Befestigung des Verbrennungsmotors lose. Abhilfe: – Messerschraube(n) festziehen. (Ö 14.5) – Messer nachschleifen (wuchten) oder ersetzen. (Ö 14.6), (Ö 14.7), # – Messer, Messerwelle und Messerbefestigung kontrollieren und ggf. reparieren. # – Schrauben Befestigung Verbrennungsmotor anziehen. #0478 111 9930 A - DE

22.1 Übergabebestätigung

22.2 Servicebestätigung

Geben Sie diese Gebrauchsanleitung bei Wartungsarbeiten Ihrem VIKING Fachhändler. Er bestätigt auf den vorgedruckten Feldern die Durchführung der Servicearbeiten.

Service ausgeführt am Datum nächster Service
