BEDIENUNGSANLEITUNG PDML605 171.168 Power Dynamics

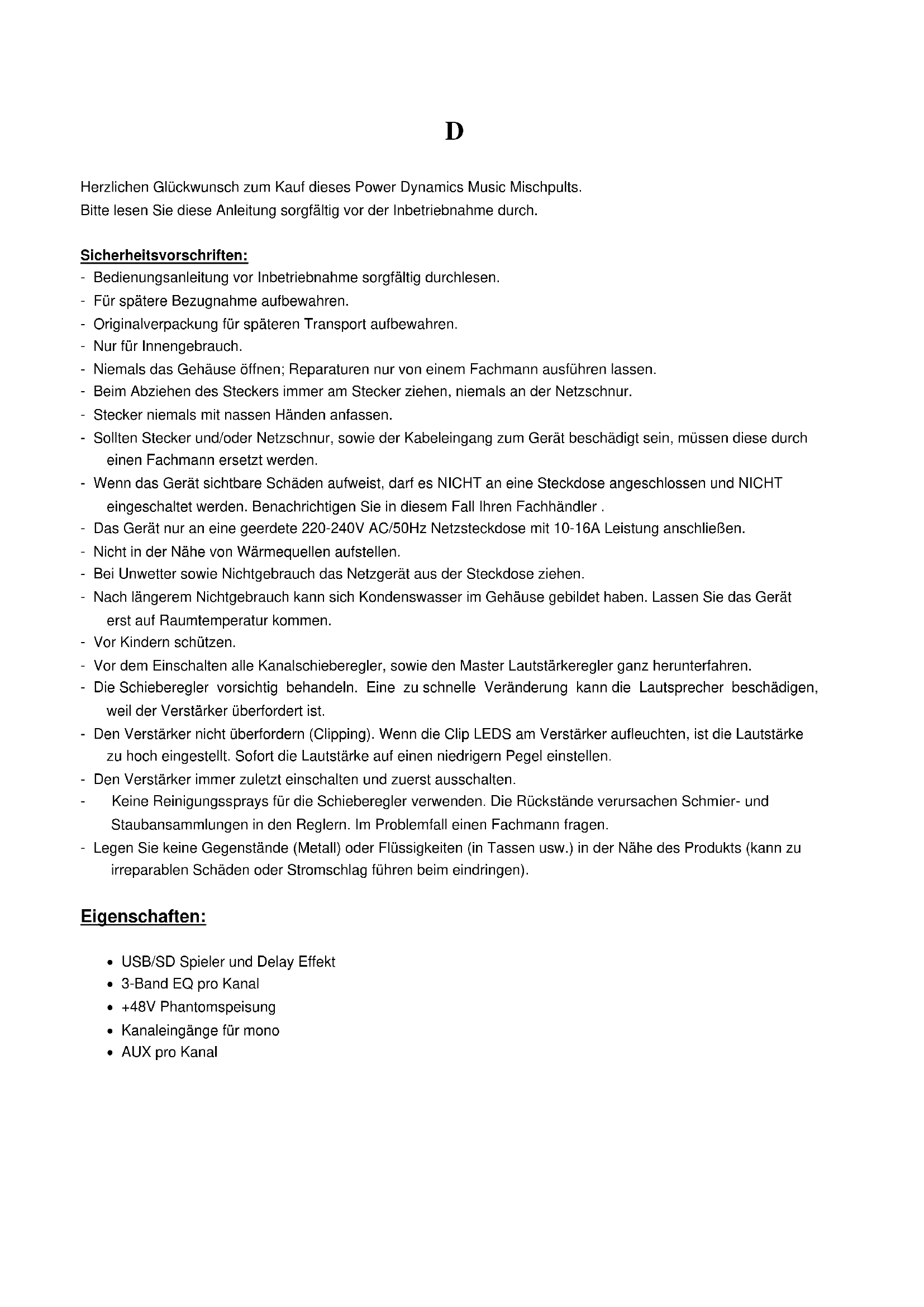

Herzlichen Glückwunsch zum Kauf dieses Power Dynamics Music Mischpults.
Bitte lesen Sie diese Anleitung sorgfältig vor der Inbetriebnahme durch.
Sicherheitsvorschriften:
- Bedienungsanleitung vor Inbetriebnahme sorgfältig durchlesen.
- Für spätere Bezugnahme aufbewahren.
- Originalverpackung für späteren Transport aufbewahren.
- Nur für Innengebrauch.
- Niemals das Gehäuse öffnen; Reparaturen nur von einem Fachmann ausführen lassen.
- Beim Abziehen des Steckers immer am Stecker ziehen, niemals an der Netzchnur.
- Stecker niemals mit nassen Händen anfassen.
- Sollten Stecker und/oder Netzchnur, sowie der Kabeleingang zum Gerät beschädigt sein, müssen diese durch einen Fachmann ersetzt werden.
- Wenn das Gerät sichtbare Schäden aufweist, darf es NICHT an eine Steckdose angeschlossen und NICHT eingeschaltet werden. Benachrichtigen Sie in diesem Fall Ihren Fachhändler.
- Das Gerät nur an eine geerdete 220-240V AC/50Hz Netzsteckdose mit 10-16A Leistung anschließen.
- Nicht in der Nähe von Wärmequellen aufstellen.
- Bei Unwetter sowie Nichtgebrauch das Netzgerät aus der Steckdose ziehen.
- Nach längerem Nichtgebrauch kann sich Kondenswasser im Gehäuse gebildet haben. Lassen Sie das Gerät erst auf Raumtemperatur kommen.
- Vor Kindern schützen.
- Vor dem Einschalten alle Kanalschieberegler, sowie den Master Lautstärkeregler ganz herunterfahren.
- Die Schieberegler vorsichtig behandeln. Eine zu schnelle Veränderung kann die Lautsprecher beschädigen, weil der Verstärker überfordert ist.
- Den Verstärker nicht überfordern (Clipping). Wenn die Clip LEDS am Verstärker aufleuchten, ist die Lautstärke zu hoch eingestellt. Sofort die Lautstärke auf einen niedrigern Pegel einstellen.
- Den Verstärker immer zuletzt einschalten und zuerst ausschalten.
- Keine Reinigungssprays für die Schieberegler verwenden. Die Rückstände verursachen Schmier- und Staubansammlungen in den Reglern. Im Problemfall einen Fachmann fragen.
- Legen Sie keine Gegenstände (Metall) oder Flüssigkeiten (in Tassen usw.) in der Nähe des Produkts (kann zu irreparablen Schäden oder Stromschlag führen beim eindringen).
Eigenschaften:
• USB/SD Spieler und Delay Effekt
• 3-Band EQ pro Kanal
• +48V Phantomspeisung
- Kanaleingänge für mono
- AUX pro Kanal


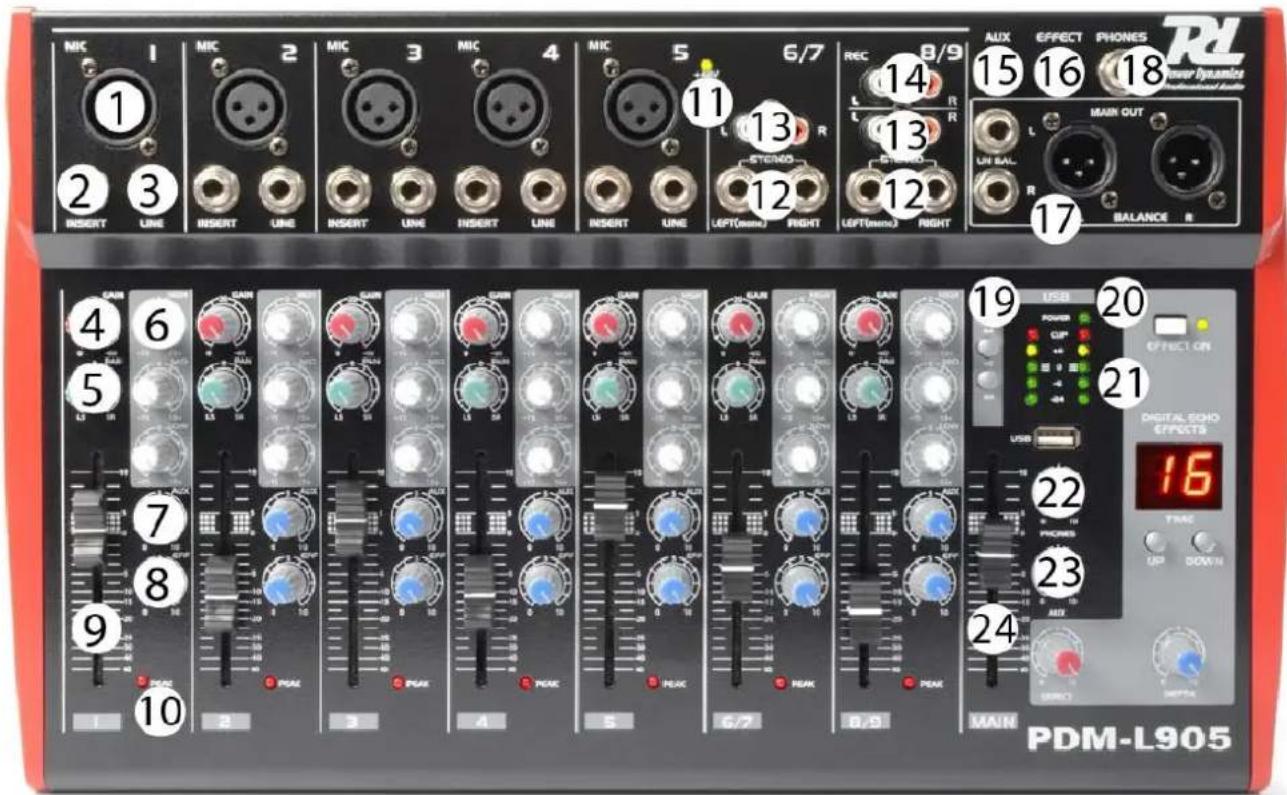

- XLR MIKRO Eingang
- Kanal INSERT - TRS 6.3mm jack
- LINE Eingang 6.3mm jack
- GAIN Drehregler Eingangssignalpegel pro Kanal
- PAN (L-R Zusammenklang) pro Kanal
- 3-Band EQ (HIGH/MID/LOW) Regelung pro Kan.
- AUX Drehregler pro Kanal
- EFF Drehregler – für Delay Intern oder EFFECT Extern pro Kanal
- Kanalfader pro Kanal
- PEAK LED pro Kanal
- Phantom-Schalter (+48V Speisung für Mikro)
- Stereo Kanal Line- Eingang - 2 x 6.3mm jack
- Stereo Kanal Line- Eingang - 2 x RCA
- REC Ausgang - 2 x RCA
- AUX Ausgang - 6.3mm jack
- EFFECT Ausgang - 6.3mm jack (hat Priorität über Delay Effekt)
- L + R Master-Ausgang
- PHONES Ausgang – Stereo 6.3mm jack
- USB/SD Spieler Bedienung
- Ein/Aus LED
- VU und CLIP LEDs für L + R Ausgang
- Drehregler Kopfhörersignal
- Drehregler AUX Ausgangssignalpegel
- Masterfader für Ausgangssignalpegel
Mikro Eingang ...... Elektronisch symmetrisch
Frequenz Bereich......20Hz bis 20KHz
Gainregler Bereich ....+14dB bis + 60dB
SNR 120dB E.I.N
Line Eingang ...... Elektronisch symmetrisch
Frequenz Bereich....20Hz bis 20KHz
Gainregler Bereich ....-6dB bis +38 dB
SNR 95dB E.I.N
Stereo Kanäle
Frequenz Bereich......20Hz bis 20KHz
Gainregler Bereich: Line : -8 bis +15dB / Mikro : +13
bis +60dB

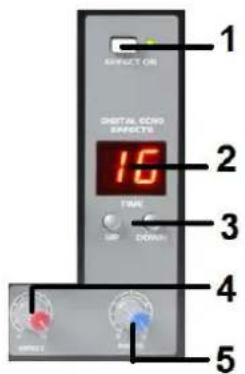

1 Effect ON/OFF
2 Display
3 Effect Selector UP/Down
4 Effect Volume
5 Effect Depth
SNR ..... Line:96dB / mikro :104dB E.I.N
EQ
LOW 50Hz, +/- 15dB
MID 700Hz, +/- 15dB
HI 10Khz, +/- 15dB
MAIN MIX
Master Ausgang :+28dBu symmetrisch / +22 dBu
unsymmetrisch
AUX Send +22dBu unsymmetrisch
EFF Send +22dBu unsymmetrisch
Tape out +22dBu unsymmetrisch
Phones Ausgang ....+15dBu / 150
Tronios BV Registrierungsnummer : DE51181017 (ElektroG).
Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem sammelpunkt für das Recycling abgegeben werden. Hiermit leisten Sie einen wichtigen Beitrag zum
Schutze unserer Umwelt.
Die Spezifikationen sind typisch. Die Werte können leicht von einem Gerät zum anderen ändern. Spezifikationen können ohne vorherige Ankündigung geändert werden.
Alle (fehlerhafte) Ware bitte immer in der Originalverpackung an den Fachhändler senden.
*Änderungen und Druckfehler vorbehalten.
