Caractéristiques techniques	Table de mixage Power Dynamics PDML605, 6 canaux, égaliseur 3 bandes, entrées XLR et jack, sortie RCA.
Utilisation	Idéale pour les DJ, les événements live, les répétitions de groupes et les enregistrements en studio.
Maintenance et réparation	Nettoyer régulièrement les potentiomètres et les faders, vérifier les connexions audio, consulter le manuel pour les réparations.
Sécurité	Utiliser sur une surface stable, éviter l'exposition à l'humidité, débrancher l'appareil en cas d'orage.
Informations générales	Compatible avec divers équipements audio, garantie constructeur, support technique disponible.

FOIRE AUX QUESTIONS - PDML605 171.168 Power Dynamics

Comment puis-je résoudre un problème de son faible sur la table de mixage PDML605 ?

Vérifiez d'abord que le volume principal est réglé correctement. Assurez-vous également que les câbles d'entrée et de sortie sont bien connectés et en bon état. Testez différents canaux pour identifier si le problème vient d'un canal spécifique.

Que faire si la table de mixage ne s'allume pas ?

Vérifiez que l'alimentation est correctement branchée et que la prise fonctionne. Assurez-vous que le câble d'alimentation est en bon état. Si le problème persiste, contactez le service client pour des conseils supplémentaires.

Comment puis-je éviter les interférences audio lors de l'utilisation de la PDML605 ?

Utilisez des câbles de qualité pour minimiser les interférences. Gardez la table de mixage éloignée des appareils électroniques qui pourraient causer des interférences, comme les téléphones portables et les routeurs Wi-Fi.

Que faire si un canal de la table de mixage ne fonctionne pas ?

Testez le canal avec une autre source audio pour déterminer si le problème vient de la table de mixage ou de la source. Vérifiez également les réglages du canal, y compris le gain et l'égaliseur.

Comment réinitialiser la table de mixage PDML605 ?

Pour réinitialiser la table de mixage, éteignez-la, puis maintenez enfoncé le bouton de reset (si présent) tout en la rallumant. Consultez le manuel d'utilisation pour des instructions spécifiques à votre modèle.

Pourquoi y a-t-il un bruit de fond lorsque j'utilise la table de mixage ?

Cela peut être dû à une mauvaise mise à la terre ou à des câbles défectueux. Vérifiez toutes les connexions et utilisez des câbles de haute qualité. Assurez-vous que la table de mixage est correctement mise à la terre.

La table de mixage PDML605 est-elle compatible avec des logiciels de mixage ?

Oui, la PDML605 est compatible avec de nombreux logiciels de mixage. Assurez-vous de vérifier la documentation de votre logiciel pour les exigences spécifiques et les paramètres de configuration.

Comment puis-je améliorer la qualité sonore lors de l'utilisation de la table de mixage ?

Utilisez des microphones de haute qualité et ajustez les réglages d'égalisation pour adapter le son à votre environnement. Assurez-vous également que les niveaux de gain sont correctement réglés pour éviter la distorsion.

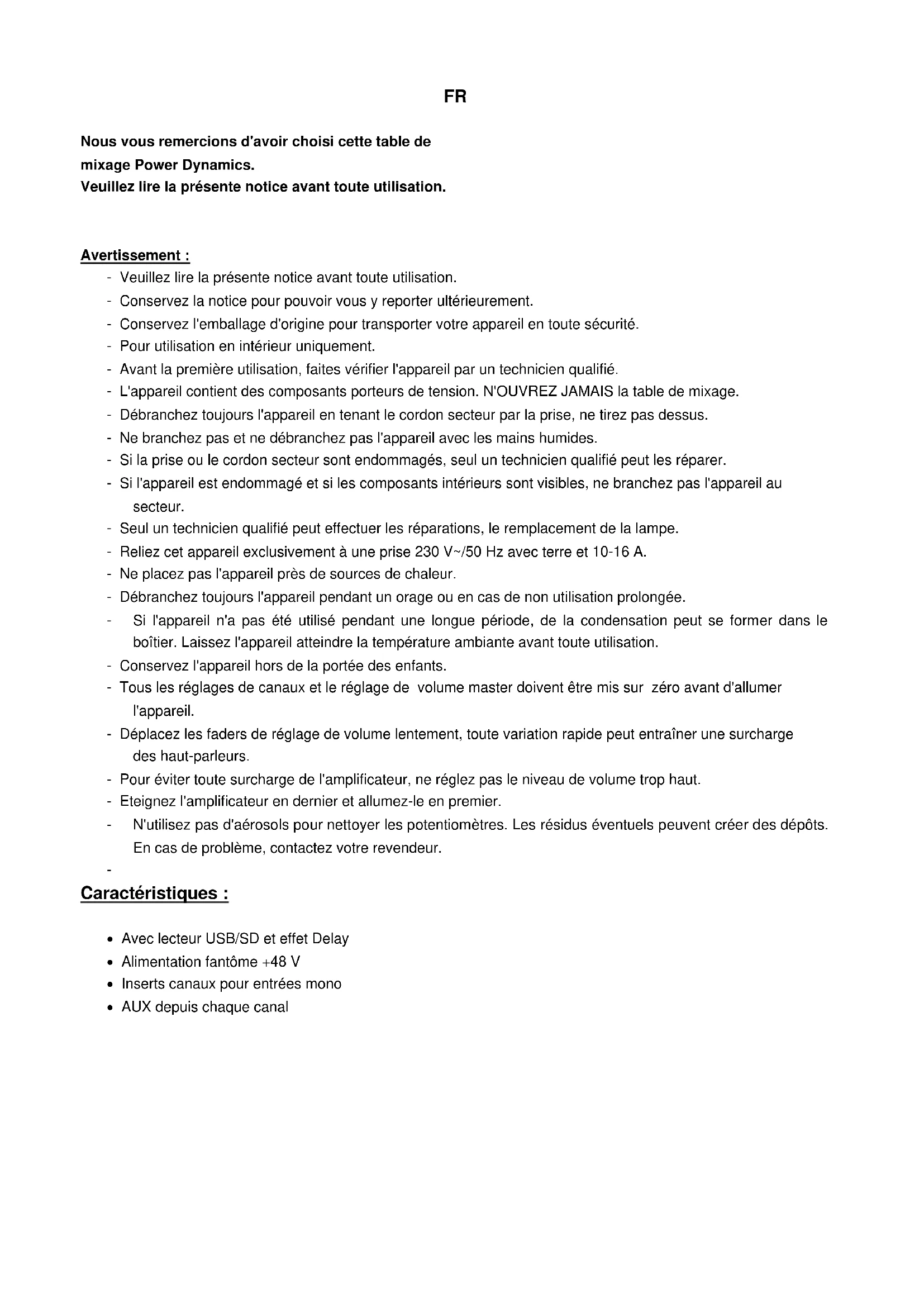

MODE D'EMPLOI PDML605 171.168 Power Dynamics

Nous vous remercions d'avoir choisi cette table de mixage Power Dynamics.

Veuillez lire la présente notice avant toute utilisation.

Avertissement :

• Veuillez lire la présente notice avant toute utilisation.
• Conservez la notice pour pouvoir vous y reporter ultérieurement.
• Conservez l'emballage d'origine pour transporter votre appareil en toute sécurité.
• Pour utilisation en intérieur uniquement.
• Avant la première utilisation, faites vérifier l'appareil par un technicien qualifié.
• L'appareil contient des composants porteurs de tension. N'OUVREZ JAMAIS la table de mixage.
• Débranchez toujours l'appareil en tenant le cordon secteur par la prise, ne tirez pas dessus.
• Ne branchez pas et ne débranchez pas l'appareil avec les mains humides.
• Si la prise ou le cordon secteur sont endommagés, seul un technicien qualifié peut les réparer.
• Si l'appareil est endommagé et si les composants intérieurs sont visibles, ne branchez pas l'appareil au secteur.
• Seul un technicien qualifié peut effectuer les réparations, le remplacement de la lampe.
• Reliez cet appareil exclusivement à une prise 230 V\~/50 Hz avec terre et 10-16 A.
• Ne placez pas l'appareil près de sources de chaleur.
• Débranchez toujours l'appareil pendant un orage ou en cas de non utilisation prolongée.
• Si l'appareil n'a pas été utilisé pendant une longue période, de la condensation peut se former dans le boîtier. Laissez l'appareil atteindre la température ambiante avant toute utilisation.
• Conservez l'appareil hors de la portée des enfants.
• Tous les réglages de canaux et le réglage de volume master doivent être mis sur zéro avant d'allumer l'appareil.
• Déplacez les faders de réglage de volume lentement, toute variation rapide peut entraîner une surcharge des haut-parleurs.
• Pour éviter toute surcharge de l'amplificateur, ne réglez pas le niveau de volume trop haut.
• Eteignez l'amplificateur en dernier et allumez-le en premier.
• N'utilisez pas d'aérosols pour nettoyer les potentiomètres. Les résidus éventuels peuvent créer des dépôts. En cas de problème, contactez votre revendeur.

Caractéristiques :

• Avec lecteur USB/SD et effet Delay
• Alimentation fantôme +48 V
• Inserts canaux pour entrées mono
  • AUX depuis chaque canal

MIC 1 2 3 INSERT LINE MIC 2 INSERT UNE MIC 3 INSERT UNE MIC 4 INSERT LINE MIC 5 6/7 LENT(8mm) REC 8/9 LENT(8mm) RIGHT LENT(8mm) RIGHT AUX 15 EFFECT PHONES 18 POWER Dynamics Power Dynamics Power Dynamics MAIN OUT MAIN BALANCE R PDM-L905 16 22 23 24 19 USB POWER GIP -4+ - -4 USB OUTPUT ON DIGITAL ECHO EFFECTS TIME UP DOWN MAIN

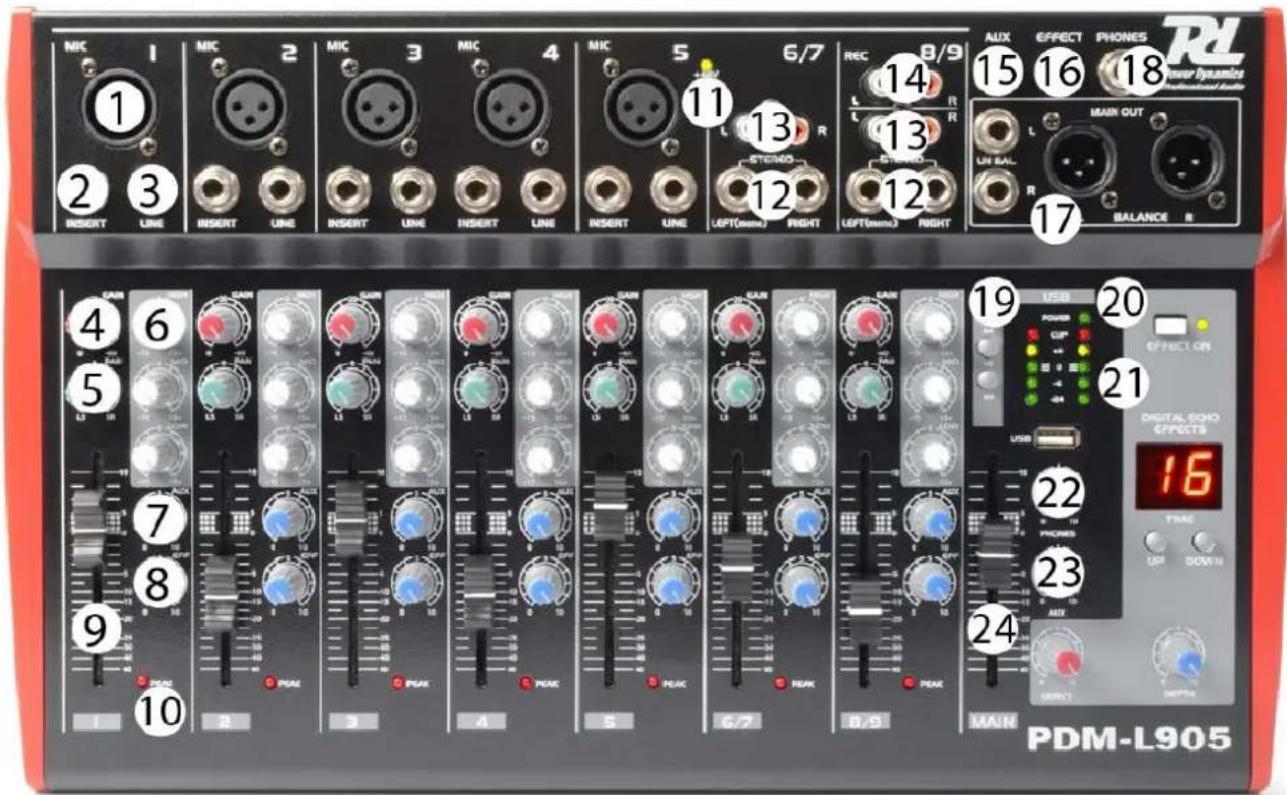

FACE AVANT

1. Entrée XLR MIC
2. Prise jack 6,35 canal INSERT - TRS
3. Prise jack 6,35 entrée LINE
4. Potentiomètre de réglage de GAIN par canal
5. Réglage PAN (symétrique D/G) par canal
6. Réglages égaliseur 3 bandes (HIGH/MID/LOW) par canal
7. Réglage AUX par canal
8. Potentiomètre EFF : delay interne ou sortie EFFECT par canal
9. Fader de volume de canal
10. LED PEAK par canal
11. Interrupteur alimentation fantôme +48 V pour micro
12. Entrée ligne stéréo 2 x jack 6,35
13. Entrée ligne stéréo - 2 x RCA
14. Sortie REC- record out sur 2 x RCA
15. Sortie AUX-jack 6,35
16. Sortie EFFECT jack 6,35 (prioritaire sur effet Delay)
17. Sortie Master L + R
18. Sortie PHONES, jack 6,35 stéréo
19. Utilisation lecteur USB/SD
20. LED témoin POWER
21. VU-mètre et LEDs CLIP pour sortie D + G
22. Réglage signal PHONES
23. R2glage AUX
24. Fader Master – réglage de volume master

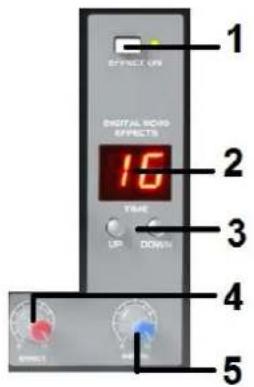

1 OFFSET UP 2 DIGITAL CARD EFFECTS 16 TIME UP DOWN 3 4 5

6 Effet ON/OFF
7 Affichage
8 Sélecteur d'effet UP/Down
9 Volume Effet
10 Profondeur Effet

Caractéristiques techniques :

Entrée micro symétrique électroniquement

Réponse en fréquence.... 20 Hz à 20 kHz

Plage Gain ....+14 dB à + 60 dB

Rapport signal/bruit 120 dB E.I.N

Entrée Ligne ...... symétrique électroniquement

Réponse en fréquence 20 Hz à 20 kHz

Plage Gain....-6 dB à +38 dB

Rapport signal/bruit 95 dB E.I.N

Canaux stéréo

Réponse en fréquence 20 Hz à 20 kHz

Plage Gain .... ligne : -8 à +15 dB / Mic : +13 à +60 dB

Rapport signal/bruit.....ligne:96 dB / mic :104 dB E.I.N

Egaliseur

LOW 50 Hz, +/- 15 dB

MID 700 Hz, +/- 15 dB

Sortie :+28 dBu symétrique / +22 dBu asymétrique

AUX Send +22 dBu asymétrique

EFF Send +22 dBu asymétrique

Tape out +22 dBu asymétrique

Sortie casque ....+15 dBu / 150

Ne jetez pas les produits électriques dans la poubelle domestique. Déposez-les dans une décharge. Demandez conseil aux autorités ou à votre revendeur.

Données spécifiques. Les valeurs actuelles peuvent légèrement varier d'un appareil à l'autre. Tout droit de modification réservé sans notification préalable.
