Produkttyp	Überwachungskamera mit motorisiertem Zoomobjektiv (SCC-641P)
Marke	Samsung
Modell	SCC-641P
Stromversorgung	AC 24 V ± 10 %, 50 Hz ± 0.3 Hz
Stromverbrauch	18 W
Art des Übertragungssystems	Farbstandard PAL
Bildsensor	CCD 1/4 Zoll IT
Pixelanzahl	752 (H) × 582 (V)
Auflösung	480 TV-Linien
Signal/Rausch-Verhältnis	52 dB (AGC aus)
Mindestbeleuchtung	0,3 Lux (Sense UP ×4)
Objektiv	Zoom 22×, Brennweite 3,6 bis 79,2 mm, Blende F1.6 (Weitwinkel) bis F3.8 (Tele)
Schwenkbereich (Pan)	360° kontinuierlich, Voreilgeschwindigkeit bis zu 240°/s, manuelle Geschwindigkeit 0,8° bis 90°/s
Neigebereich (Tilt)	0° bis 90°, Voreilgeschwindigkeit bis zu 150°/s, manuelle Geschwindigkeit 0,8° bis 45°/s
Videoausgang	Composite Video: 1,0 Vss, 75 Ohm, BNC-Anschluss
Alarmeingänge	4 Eingänge (5 mA)
Alarmausgänge	3 Ausgänge (2 Open Collector 24 V DC 40 mA max, 1 Relais NO/NC/COM 2 A 30 V DC / 0,5 A 125 V AC max)
Fernbedienung	Ja (Steuerung von Zoom, Fokus, Blende, Schwenken/Neigen)
Betriebstemperatur	-10 °C bis +50 °C
Betriebsfeuchtigkeit	90 % max
Abmessungen	Kuppel: ø147 mm, Außenkontur: 159,5 × 176 mm (Adapter: 23,5 mm Höhe)
Gewicht	2 kg
Reinigung	Ein weiches, trockenes Tuch verwenden; keine scheuernden Reinigungsmittel oder Chemikalien verwenden
Sicherheit	Nicht zerlegen, nur den mitgelieferten Adapter verwenden, Feuchtigkeit und Stöße vermeiden
Ersatzteile / Reparierbarkeit	Kontaktieren Sie ein autorisiertes Samsung-Servicecenter; versuchen Sie keine unbefugte Reparatur

Häufig gestellte Fragen - SCC641P SAMSUNG

Wie schließe ich die SCC-641P an den Monitor an?

Verwenden Sie ein BNC-Kabel, um den VIDEO OUT-Ausgang der Kamera mit dem Videoeingang des Monitors zu verbinden. Stellen Sie sicher, dass der Stecker fest eingesteckt ist.

Wie konfiguriere ich die Kameraadresse über die DIP-Schalter?

Die DIP-Schalter unter der Kamera ermöglichen die Adresseinstellung. Zum Beispiel für Adresse 1 setzen Sie SW500-1 auf ON und die anderen auf OFF. Konsultieren Sie die Adresstabelle in der Anleitung für die Werte 0 bis 128.

Wie stelle ich den Zoom ein?

Verwenden Sie die Fernbedienung oder das Installationsmenü. Im Menü VITE ZOOM können Sie die Geschwindigkeit aus 4 Stufen wählen (1 am langsamsten, 4 am schnellsten). Der digitale Zoom kann in D-ZOOM bis zu 10× aktiviert werden.

Wie verwende ich die Bewegungserkennungsfunktion?

Aktivieren Sie DET MOUVE im Menü. Stellen Sie die Empfindlichkeit und den Erkennungsbereich ein. Wenn eine Bewegung erkannt wird, wird ein Alarmsignal an den Controller gesendet. Beachten Sie, dass diese Funktion im Modus für langsamen Verschluss oder beim Schwenken nicht funktioniert.

Wie setze ich die Kamera auf die Werkseinstellungen zurück?

Im Menü AUTRE PROG wählen Sie RAZ CAM und bestätigen. Alle benutzerdefinierten Einstellungen werden gelöscht. Seien Sie vorsichtig!

Welche Synchronisationsmodi sind verfügbar?

Zwei Modi: INT (interne Synchronisation) und LIGNE (Netzsynchronisation). Im Modus LIGNE können Sie die Phase im Untermenü LIGNE BLOC einstellen.

Wie reinige ich die Kamera?

Schalten Sie die Kamera aus und wischen Sie die Oberfläche mit einem weichen, trockenen Tuch ab. Verwenden Sie niemals scheuernde Reinigungsmittel oder Chemikalien. Vermeiden Sie es, Wasser direkt auf die Komponenten zu sprühen.

Wie konfiguriere ich einen Alarm?

Im Menü PROG ALARME legen Sie die Priorität, den Kontakttyp (NO/NC) fest und ordnen Sie jeden Eingang einem Preset (PRESET) zu. Die Alarmausgänge können als normalerweise offen oder geschlossen konfiguriert werden.

Wie hoch ist der Stromverbrauch der Kamera?

Der Stromverbrauch beträgt 18 W. Verwenden Sie ein Netzteil mit 24 V AC, 1,5 A, das mit dem Gerät geliefert wird. Überschreiten Sie diese Kapazität nicht.

Wie installiere ich die Kamera an der Decke?

Bohren Sie ein Loch mit etwa 180 mm Durchmesser. Befestigen Sie den Verankerungsträger (BRKT-ANCHOR) mit 4 Schrauben an der Decke. Verbinden Sie die Kabel mit dem Kameraadapter, befestigen Sie dann die Kamera am Träger, indem Sie sie um 15° drehen, um sie zu verriegeln. Installieren Sie abschließend die Schutzhaube.

BEDIENUNGSANLEITUNG SCC641P SAMSUNG

Sicherheitschinweise

Ziel dieser Informationen ist es, den ordnungsgemäßigen Gebrauch these Geserats sicherzustellen und dadurch Gefahren oder Sachbeschädigungen zu vermeiden.itte befolgen Sie alle Anweisungen.

• Die Sicherheitschinweise sind mit "Warnung" und "Achtung" gekennzeichnet, wie nachfolgend angegeben:

Warning: Die Nichtbeachtung eines Warnhinweises kann zum Tode oder zu schweren Verleftungen führen.

Achtung: Die Nichtbeachtung eines mit Achtung gekennzeichneten Hinweises kann zu Verletzungen und Sachschaden führen.

Die mit Warnung gekannzeichneten Informationen weisen auf eine mögliche Gebafeln hin, die zum Tode oder zu schweren Verletzungen führen kann.

Die mit Achtung gekennzehnten Informationen weisen auf eine mögliche Gebahr hin, die zu Verletzungen oder Sachschaden führen kann.

Warning

1. Achten Sie darauf, dass Sie nur den mitgelieferten Adapter verwenden. (Die Verwendung eines anderen Adapters als des mitgelieferten kann Feuer, einen Stromschlag oder die Beschäftigung des Gerats verursachen.)
2. Beim Anschlussen der Netz- und Signalkabel mussen zuvor die externen Anschlusbuchsen überprüft werden. Schlieben Sie die Alarmsignalkabeladem an die Alamanschlüsse, den Netzadapter an die Netzsteckdose und den Gleichstromadapter an den Gleichstromeingang an, und achten Sie bereits auf die richtige Polarityt. (Ein falscher Anschluss an das Stromnetz kann zu Feuer, einem Stromschlag oder zur Beschädigung des Geräts führen.)
3. Schlieben Sie nicht mehrere Kameras an einen Adapter an.
   (Wird die Kapazität übersritten, kann es zu einer anormalen Wärmeentwicklung oder Feuer kommt.)
   (Fäll die Kamera herunter, kann es zur Verletzung von Personenkommen.)
4. Stecken Sie das Netzkabel fest in die Steckdose ein. (Einloser Anschluss kann einen Brand verursachen.)

5. Bei der Wand- oder Deckeninstallation ist darauf zu achtenden, dass die Kamera sicher und fest angebracht wird. (Fäll die Kamera herunter, kann es zur Verletzung von Personen kommt.)

6. Platieren Sie keine leitfähigen Gegenstände (wie z. B. Schraubenzieher, Munzen und metallene Objekte) oder mit Wasser gefüllte Behälter auf der Kamera. (Dies kann zur Verletzung von Personen durch Feuer, Stromschlag oder herunterfallende Gegenstände führen.)

7. Die Kameraarf nicht an einem feuchten, staubigen oder ruBigen Ort installmentiert werden. (Andermalfs besteht die Gefahr eines Brandes oder Stromschlags.)
8. Bei ungewöhnlicher Geruchs- oder Rauchentwicklung muss der Betrieb des Gerats sofort beendet werden. Zieren Sie unverzüglich den Netzstecker und setzen Sie sich mit einem Kundendienstzentrum in Verbindung. (Die Weiterbenutzung des Gerats kann zu einem Brand oder elektrischen Schlag führen.)
9. Wenn das Gerat nicht einwandfrei Funktioniert, wenden Sie sichitte an die Verkaufsstelle, in der Sie das Gerat erworben haben,oder an das nachste Kundendienstzentrum.Das Gerat dar nfemals und in keiner Weise selbst zerlegt oder modifiziert werden.(Samsung überimmtKeineHaftung fur Probleme,die durch unbefugte Abänderungen oder einen Reparaturversuch herbeigeführ sind.)
10. Wasser darf beim Reinigen niemals direkt auf die Geräteile gelangen. (Andemfalls besteht die Gefahr eines Brandes oder Stromschlags.) Die Oberflache kann mit einem trockenen Tuch abgewischt werden. Verwendten Sie keine Reinigungsmittel oder chemischen Reiniger, da sich durch solche Mittel die Farbe abliesen und der Oberflächenüberzug beschadigt werden kann.

Achtung

1. Lassen Sie keine Gegenstände auf das Gerät fallen, und schützen Sie es vor starken Stößen. Setzen Sie die Kamera keinen starken Vibrationen oder magnetischen Störfeldern aus.
2. Die Kamera dart nicht an Orten mit hohen bzw. tiefen Temperaturen (über 50^ und unter -10^ ) oder hoher Luffeuchtigkeit installiert werden. (Andermafls besteht die Gefahr eines Brandes oder Stromschags.)
3. Installieren Sie das Gerät nicht in der Nähe von Wärmequellen, wie z. B. einem Heizgerät oder Heizkorper, und an Orten, an denen es direktem Sonnentlich ausgesetzt ist. (Hier besteht Feuergefahr.)
4. Wenn Sie die bereits installierte Camera an einen anderen Ort verlegen sollen, achen Sie darauf, die Camera auszuschalten, bevor Sie sie abnehmer oder neu installmenten.
5. Die Installation sollte an einer gut belufteten Stelle erfolgen.
6. Ziehen Sie bei einem Gewitter den Netzstecker. (Wird dies nicht beachtet, kann ein Brand verursacht oder das Gerät beschadigt werden.)

Vor Inbetriebnahme

Dies ist ein grundlegendes Benutzerhandbuch für Nutzer der Speed-Dome Kamera SCC-641(P). Es enthalt alle notwendigen Hinweise für den Betrieb der SCC-641(P) von der einfachen Einführung der Bedienungselemente der SCC-641(P) und deren Funktionen bis hin zu Installationsmethoden im Setup-Menu.

Wir empfehlen allen Nutzem der SCC-641(P),这点s Handbuch vor dem Gebrauch zu lesen, sowohl den erfahrenen Nutzern, die ähnliche Kameras bereits verwendet haben, als auch den gewöhnlichen Nutzern.

Das am halten benutzte Merkmal der Speed-Dome Kamera SCC-641(P) ist das SCC-641(P) Setup-Menu. Das SCC-641(P) Setup-Menu wird im Kapitel 3: Überblick über das Setup-Menu genau erklart.

Es ist am sinnvollsten, das Handbuch von vorn bis halten zu lesen, aber für diejenigen, die nur aktuell benötigte Auszüge lesen wollen, sind hier die Kapitelzusammenfassungen.

"Kapitel 1: Überblick über die SCC-641(P)" enthalt eine kurze Einführung in die Speed-Dome Kamera SCC-641(P), ihre Einzelteile und Funktionen und Schaltereinstellungen.

"Kapitel 2: Installation der Speed-Dome Kamera SCC-641(P)" erklart die Installationsanweisung der SCC-641(P) und informiert über Vorbereitungen und Randbedingungen der Inbetriebnahme.

"Kapitel 3: Überblick über das Setup-Menu" erläutert die Struktur des Setup-Menüs der SCC-641(P) einschließlich einer ausfuhrlichen Erklärung der verfügbaren Funktionen in jeder Untermenü.

"Anhang A: Technische Daten der Speed-Dome Kamera SCC-641(P)"enthalt Produktspezifikationen der SCC-641(P) in tabellarischer Übersicht.

Normzulassungen

LISTED 51Y7 E149091 L.T.E.

LR8100

Hinweis: Dieses Gerat wurde getestet und entsprechend den Grenzwerten als ein Digitalerat der Klasse B gemäß Abschnitt 15 der FCC Richtlinien eingestuft. Diese Grenzwerte wurden festgelegt um einen angemessenen Schulz gegen gesundheitseffahrnde Berührung bei Installation in der Wohnm Gebung zu gewährleisten. Dieses Gerat erzeutigt und benutzte elektramagnetische Strahlung und kann elektron magnetische Strahlung aussenden. Wenn das Gerät nicht der Anleitung entsprechend installiert und in Betrieb genommen wird, kann es zu Störungen bei der Radiokommunikation kommt.

Eine Störung bei einer bestimmten Installation kann noch nicht ausgeschlossen werden.

Wenn das Gerät störende Interferenzen beim Radio- oder Fernsehempflang verursacht, was durch ein oder Ausschalten des Geräts überprüft werden kann, solte einer oder mehrere der folgenden Ratschlage befot wird:

Drehen oder versetzen sie die Empfangsantenne.
- VergroBem Sie den Abstand zwischen Gerät und Empfänger.
- SchlieBen Sie das Gerat an eine andere Steckdose an als den Empfänger.
- Wenden Sie an den Handlier oder einen erfahrenen Radio- und Femshtechniker und büssen um Hilfe.

"Inhaltsverzeichnis"

Vor Inbetriebnahme 1-1

Kapitel 1 Überblick über die SCC-641(P) 1-5

Einführung in die SCC-641(P) 1-6

Steuerungselemente der SCC-641(P) 1-7

Steuerguslemente Vorderseite 1-7

Steuerungselemente Rückseite 1-8

ADAPTERANSCHLUSS 1-9

ERSTEINSTELLUNG 1-10

Einstellung der RS-422A/RS-485 Abschlüsse 1-11

Schaltereinstellung 1-12

Kapitel 2 Installation der SCC-641(P) Installation 2-1

Überprüfen des Packungsinhalts 2-2

Vorsichtsmaßnahmen für Installation und Betrieb 2-3

Vorbereitung der Kabel 2-5

Kabelanschlüsse 2-6

Installation der SCC-641(P) 2-7

Kapitel 3 Überblick über das Setup Menu 3-1

Aufbau Setup Menus 3-2

Inhalt des KAMERA Block Menus 3-5

• KAMERA ID 3-5

SYNC 3-6

• ZOOM GESCH 3-6

AKTIVITAET 3-7

-AUSGANG 3-8

VIDEO PROGMENU 3-9

-BLENDE 3-9

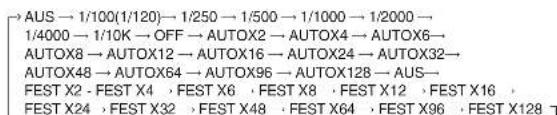

• SHUTTER 3-10
  -AGC3-11

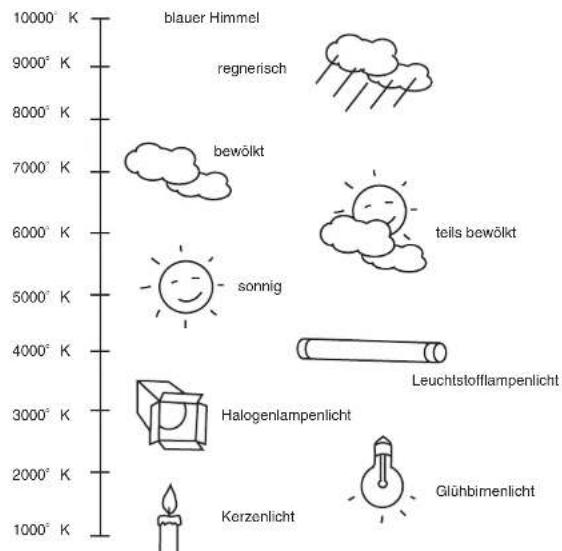

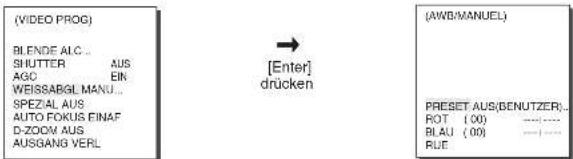

• WEISSABGL 3-12
• SPEZIAL 3-14
• AUTO FOKUS 3-15
• D-ZOOM 3-15
  AUSGANG 3-15
  PRESET 3-16
  AUTO MODE 3-18
• Auto PAN 3-18
• PATTERN 3-20
  -ALARM PROG 3-21
• WEITERE PROG 3-23

Technische Daten 3-25

Kapitel 1: Überblick über die SCC-641(P)

In thisem Kapitel werden die Funktionen der SCC-641(P) kurz beschreiben. Die Hauptfunktionen, Steuerungselemente und Schaltereinstellungen werden erlautert.

Einführung in die SCC-641 (P)

Die Speed-Dome Kamera SCC-641(P) ist eine hochwertige Überwachungskamera mit integriertem ZOOM-Objektiv. Sie kann mit CCTV in Banken oder Firmengebau den eingesetzt werden, um höchste Sicherheit zu gewährleisten.

Die Speed-Dome Kamera SCC-641(P) ist eine hochqualitative Überwachungskamera mit x22 Zoom-Objektiv und einem digitalen 10-fach Zoom. Sie kann scharfe Kamerabildner bis zu 220-fach aufgangen.

Die Speed-Dome Kamera SCC-641(P) hat eine Lichtverständigung (Low Light Funktion), die es ermöglicht, Aufnahmen zu machen, auch wenn fast kein Licht vorhanden ist, einen Weißbabgleich (White Balance Function), der natürliche Bilder entsprechend dem Hintergrundlicht korrigiert, einem Gegenlichtausgleich (Back Light Compensation Function), der ermöglicht, Objekte auch bei intensivem Gegenlicht scharf zu setzen und einen Auto FoKUS, der eine Anpassung des Fokus an die Bewegung von Objeken ermöglicht. Die Speed-Dome Kamera SCC-641(P) ist eine Multifunktionskamera, die alle wichtigen Funktionen anderer Überwachungskameras besteht.

Die Speed-Dome Kamera SCC-641(P) besitzt eine Alarmfunktion für Gefahrensitionen und ist eine in beliebige Richtungen bewegliche Kamera. ZOOM-IN und ZOOM-OUT-Funktionen können fergesteuer werden.

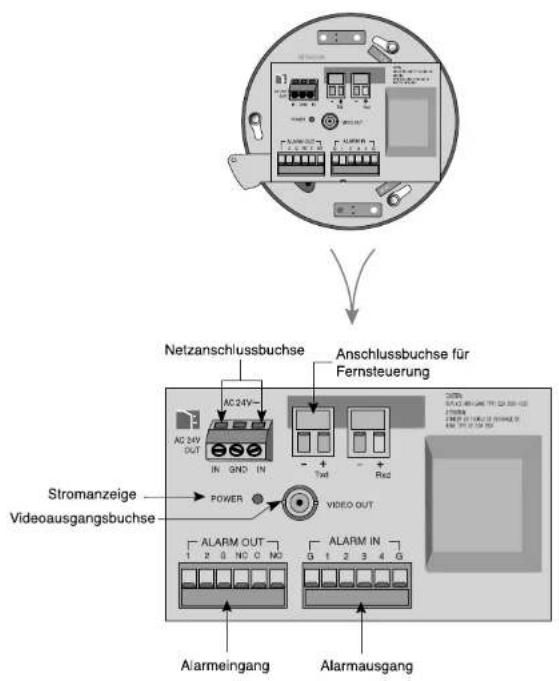

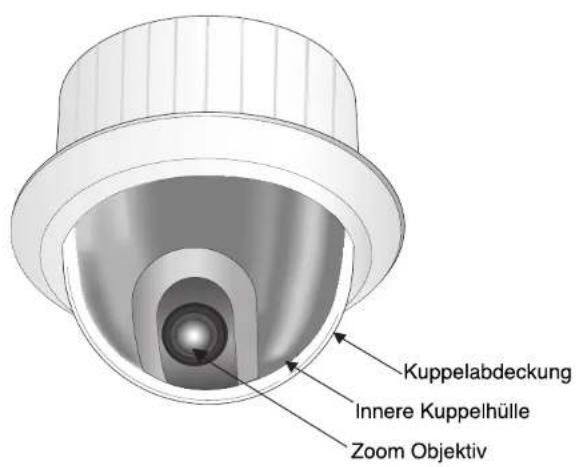

Steuerungselemente

Vorderseite

Rückseite

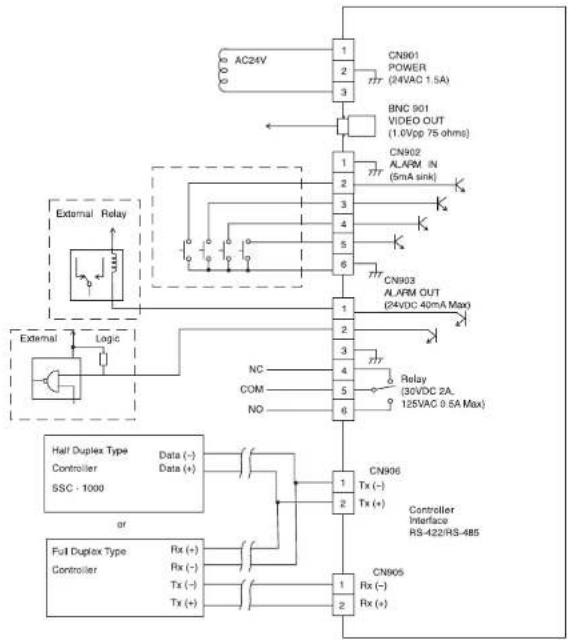

ADAPTERANSCHLUSS

SCC-641(P) Adapter BOARD

ERSTEINSTELLUNG

KAMERAADRESSE EINSTALLUNG

Dip Switch setting (Dip-Schafter-Einstellung) ist gleich wie das folgende Beispiel: EX) KAMERA ADDR: Wenn ihre Ziffer 1 ist, stellen Sie so ein.

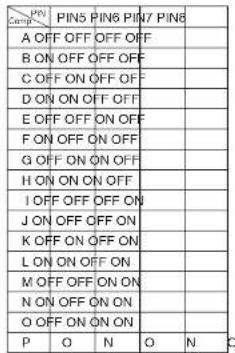

Einstellung des Kommunikationsprotokolls.

Benutzen Sie die Ziffern 5 bis 8 PINs von SW501, um das Kommunikationsprotokoll einzustellen.

A: SAMSUNG (SSC-1000) HALF B: SAMSUNG (SSC-1000) VOLL

Einstellung der Baudrate

Verwenden Sie PIN 3 und 4 von SW501.

1	2	3	4	5	6	7	8

BAUD RATE	PIN 3	PIN 4
4800 BPS	ON	ON
9600 BPS	OFF	ON
19200 BPS	ON	OFF
38400 BPS	OFF	OFF

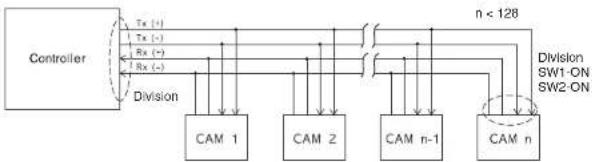

Einstellung der RS-422A/RS-485 Abschlüsse

Wenn der Controller und RS-422A/RS-485 Buchsen verbunden sind,sole,wie in der Übersicht dargeistell, der Abschluss entsprechend der Impedanz (des Scheinwiderstandes) des jeweiligen Übertragungsweges eingestellt werden, um Signal bei groBen Entfernungen durch Kontrolle der Reflectionen auf der Leitung

auszugleichen.

Abschluss: Verwenden Sie PIN-Nummer 1 und 2, Schalten auf ON bedeutet Abschluss.

VORSIGHT

Wenn mehr als eine Kamera auf die gleiche Adresse eingestellt ist, können Kommunikationsprobleme auftreten.

Schaltereinstellung

Kapitel 2: Installation der SCC-641(P)

In this dem Kapitel werden wichtige Punkte vor der Installation, Voraussetzungen fur die Installationsumgebung und VorsichtsmaBregel während der Installation der SCC-641(P) Kameraeinheit beschrieben. Dann wird gezeichnet, wie die eigentliche Installation der SCC-641(P) Kameraeinheit und Kabelanschusse durchgefuhrt werden sollenen.

Vor der Installation

Überprüfung des Verpackungsinhalts

Überprüfen Sieitte,oballeunu aufgelistetenTeile in derPackung enthalten sind:

Vorsichtsmassnahmen für Installation und Betrieb.

Bauen Sie die SCC-641(P) nicht auseinander.

Es besteht die Gefahr eines elektrischen Schlages, wenn die Schrauben oder das Gehäuse entfert werden. Den Nutzem sei dringend abgeraten, mit den inneren Teilen der Speed-Dome Kamera SCC-641(P) zu hantieren. Wenn ein Öffnen des Gerätes erforderlich ist, kontaktieren Sieitte den Händler.

Gehen Sile mit der SCC-641(P) sorgsam um.

Auch wenn die Speed-Dome Kamera SCC-641(P) ein haltbares Produkt ist, verlangert sorgsamer Umgang die Lebensdauer und den einwandfrei Betrieb des Gerätes. Vermeiden Sie Stöbe oder direkte Schläge auf das Gerät, um Beschädigungen zu verhindern. Bedienen und lagern Sie das Gerät sichgerecht.

Setzen Sie die Speed-Dome Kamera SCC-641(P) nicht Regen oder

Feuchtlgelt aus und verwenden Sie sle nicht In feuchter Umgebung.

Wenn die Speed-Dome Kamera SCC-641(P) mit Wasser in Berührung kommt, schalten Sie sie sofort aus und kontaktieren Sie einen Handler. Feuchtigkeit kann die Speed-Dome Kamera SCC-641(P) beschädigen und erhöht die Gefahr eines elektrischen Schlages.

Verwenden Sie keine scharfen oder aggressiven Reinigungsmittel, um das Gehäuse der SCC-641(P) zu reinigen.

Wenn das Gehäuse der Speed-Dome Kamera SCC-641(P) verschmutzt ist, verwenden Sie ein trockenes Tuch, um die Einheit zu reinigen. Verwenden Sie bei hartnackigem Schmutz ein mildes Putzmittel und reiben Sie vorsichtig.

Richten Sle die SCC-641(P) nie zur Sonne aus.

Unabhängig davon, ob die Speed-Dome Kamera SCC-641(P) in Betrieb ist oder nicht, darauf sie nie zur Sonne ausgerichtet werden. Seien sie vorsichtig, wenn Sie die Speed-Dome Kamera SCC-641(P) in der Höhe von Scheinwerferlicht oder hellem Licht oder stark reflektierenden Objekten verwenden.

Die SCC-641(P) sollte in einer stabilen Umgebung aufgestellt werden. Zulässige Betriebsbedingungen:

• Temperatur: -10°C bis +50°C (14°F bis 122°F)
• Luftfeuchigkeit: 90% oder weniger

Es sollte eine geelgnete Spannung entsprechend den Kenndaten des Spanningsversorgungssystems der Speed-Dome Kamera SCC-641(P) verwendet werden.

Leistungsaufnahme:18W
Spannung:24VAC,1.5A

Vorbereitung der Kabel

Um die Speed-Dome Kamera SCC-641(P) zu installieren und in Betrieb zunehmen, werden folgende Kabel besteht:

Netzanschlusskabel

Unten abgebildet sie das Kabel, das mit dem Spannungsversorgungsnetzteil der Speed-Dome Kamera SCC-641(P) verbunden ist. Die Spannung beträgt 24VAC, die Stromstärke 1.5A.

Video-Kabel

Das Video-Kabel Ist ein BNC-Kabel. Es verbindet den Videoausgang der Speed-Dome Kamera SCC-641(P) mit dem Videolingang des Monitors,

Kabelanschlüsse

1. Verbinden Sie ein Ende des BNC-Video-Kabels mit dem Videoausgang (VIDEO OUT).
   2., Verbinden Sie dann das andere Ende mit dem Videogang des Monitors.

3.SchlieBen Sie nun das Netzschlusskabel an. Verwenden Sie einenSchraubenzieher, um ein Ende der beiden Leitungen des Netzeits mit dem Spannungssgang der Speed-Dome Kamera SCC-641(P) zu verbind.

1. Stellen Sie den Schaller am Netzeil auf die verwende Spannung ein. Stecken Sie dann den Netzeilstecker in die Steckdose.
2. Verbinden Sie die Fernsteuerung der Speed-Dome Kamera SCC-641(P) mit der externen Steuerung.

Installation der Speed-Dome Kamera SCC-641(P)

1. [Bild 1] Befestigen Sie den Aufbau an der Decke.
   (Beachten Sie bei der Installation die Höhe des Aufbaus.)
   Eingebaut vom Hersteller.

1. Machen Sie an der Stelle, wo die Kamera installiert werden soll, ein Loch in die Decke. (Das Loch sollte etwa einen Durchmesser von 180 mm haben.)
2. [Bild 2] Befestigen Sie den Haltewinkel (BRKT-ANCHOR) an der Decke und schrauben Sie sie mit 4 Schrauben fest.

[Bild 2]

1. [Bild 3, 4] Verbinden Sie die verschiedene Kabel mit dem Kameraadapter (siehe Seite 2-6)

[Bild 3]

[Bild 4]

1. [Bild 5] Stecken Sie den Kameradapter in den Haltewinkel und schrauben Sieihn mit 4 Befestigungsschrauben (PH M4X8) fest.

[Bild 5]

1. [Bild 6] Stecken Sie passend auf die 3 LÖcher an der Rückseite der Kamera das
   Verbindungsstück und drehen sie es um etwa 15Grad nach links. (Überprüfen Sie am
   Gerausch, ob das Verbindungsteil eingerastet ist und der Helbelverschluss hält.)
2. Verwenden Sie Schrauben (BH M3XL8), um die Kamera und den Adapter zu befestigen.

1. [Bild7] Bringen Sie die Kuppelabdeckung über der Kuppel an.

Kapitel 3: Überblick über das Setup-Menu

Dieses Kapitel gibt einen Überblick über das Setup-Menu der Speed-Dome Kamera SCC-641(P). Zuerst wird die allgemeine Struktur des Setup-Menus erlautert und dann die Funktionen der einzelnen Menus.

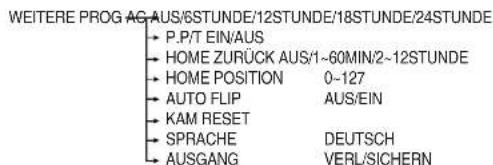

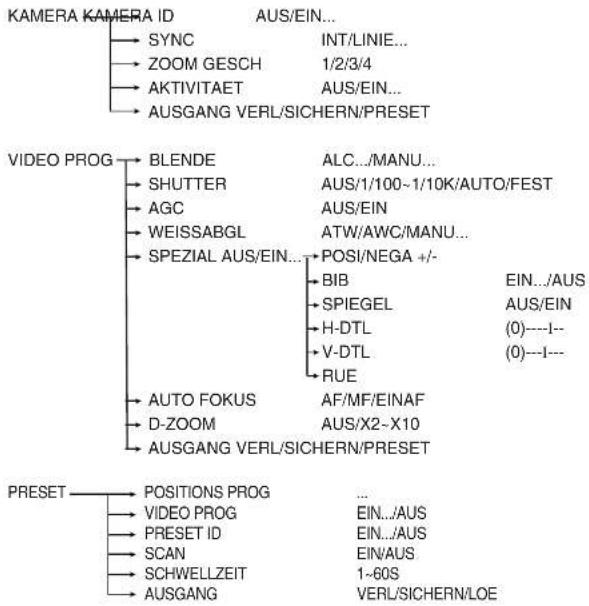

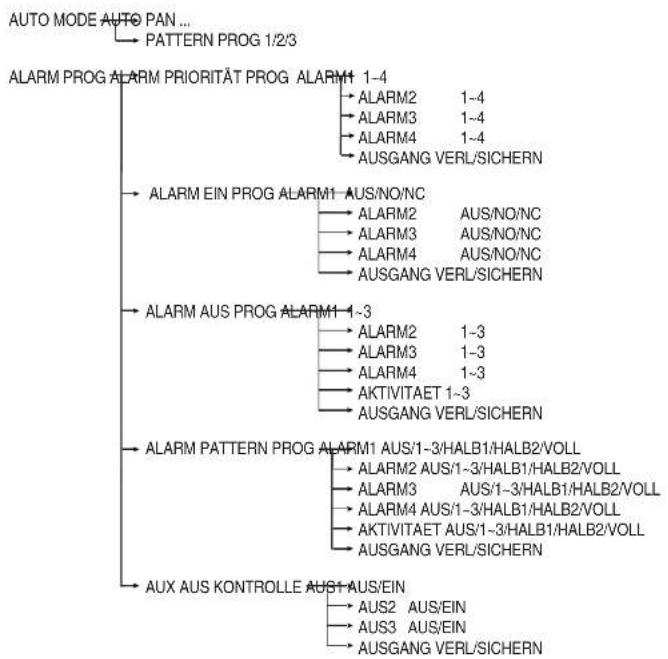

Aufbau des Setup Menüs

Das oben gezeichnete Diagramm zeigt die allgemeine Struktur des Setup-Menus. Im nachsten Abschnitt werden die Merkmale des Setup-Menus erlautert, die Nutzem eine Anpassung der Speed-Dome Kamera SCC-641(P) an die persönlichen Bedürfnisse erfolglichen.

Inhalt des KAMERA BLOCK-Menus

Das Kameramen beleht aus dem KAMERA PROG.Menü und dem VIDEO PROG-Menü.

KAMERA ID

Das KAMERA ID-MENU leigt eine Bezeichnung für die Speed-Dome Kamera SCC-641(P) fest, die auf dem Monitor angezeigt wird. Stellen Sie auf dem KAMERA PROG- Menu-bildschirm KAMERA ID auf ON und drücken Sie die [Enter]-Taste.Jetzt sehen Sie das Untermenü zur Festlegung der ID der Kamera SCC-641(P).Die KAMERA ID kann aus bis zu 12 alphanumericen Zeichen bestehen, zuzüglich einiger Sonderzeichen. Die eingestelle KAMERA ID kann an eine gewünschte Position platziert werden, Indem man das POSITION-Untermenü aufruft.

...bedeutet, es gibt Unttermenus.

SYNC

Im SYNC-MENU kann die vertikale Synchronisation eingesellt werden. Von der Speed-Dome Kamera SCC-641(P) untersätze vertikale Synchronisationssignale sind der INT-Modus, der durch eine SCC-641(P) interne Uhr erzeugt wird, und der LINIE-Modus, der die vertikale Synchronisation durch die von außen angelegte Spannungsfrequency regelt.

(KAMERA PROG)

KAMERAIDALS

SYNCLINIE

ZOOMGESCH3

AKTIVITAET AUS

Wahlen Sie LINIE und drücken Sie die [Enter]-Taste.Jetzt erscheint das LINIE LOCK- Untermenu,wo Sie die Phase des LINIE LOCK einstehen konnen. Sie konnen das PHASE-Menü des LINIE LOCK-Untermenü verwenden,um beliebige Phasen einzustellen.

[Enter]

drucken

PHASE1000

RUE

ZOOM GESCH

Im ZOOM GESCH-MENU konnen Sie die

Geschwindigkeit des Zooms (Tele/Weitwinkel)

einzustellen. Verwenden Sie die rechts/links-Tasten im

ZOOM GESCH-Menu, um die Geschwindigkeit.

auszuwahlen.

1:VergroBerung x22 dauer etwa 17 Sekunden
geringste Geschwindigkeit
2:VergroBerung x22 dauer etwa 10 Sekunden
geringe Geschwindigkeit
3: Vergroßerung x22 dauert etwa 6 Sekunden hohe
Geschwindigkeit
4: Vergroßerung x22 dauert eta 3 Sekunden hochste
Geschwindigkeit.

KAMERAID AUS
SYNCLINIE
FABRE SAW FAIRE ZOOM GESCH 3
ACTIVITAET AUS
AUSGANG VERI

AKTIVITAET

Im AKTIVITAET-MENU konnen Sie die Bewegungsdetektion einstellen sowie die Empfindlichkeit und den Bereich der Bewegungsdetektion festgegen. Wenn die Bewegungsdetektion eingeschellt ist, kann die Bewegung eines Eindringlings rewerden. Wenn die Bewegung registriert wird, wird von der Steuerung ein Alarmig abgegeben.

(KAMERA PROG)

KAMERA ID AUS

SYNCIN 700140

ZOOMGECHTAKVITASTEIN

AUSGANGVEHL

[Enter]

drucken

BEREICH

EMPINDLICH MITTEL

1

Wenn Sie ON wahlen und [Enter] drucken, erscheidt das AKTIVITAET-Untermenü. Das BEREICH-Menü, das den Bildschimmbereich festlegt, auf den die Bewegungsdetektion angewendet werden soll, kann auf PRESET oder BENUTZER eingestellt werden. Wenn das BEREICHIA-Menü auf PRESET gestellt ist, wird die Bewegungsdetektion gemäß der worksiteig eingeselten Daten der Speed-Dome Kamera SCC-641(P) ausgeführrt. Stellen Sie das ABEREICH A-Menü auf BENUTZER und drucken Sie die [Enter]-taste. Nun konnen Sie die große und Lage des Bereichs, auf den die Bewegungsdetektion angewendet werden soll, selbst wahren. Wenn der Bereich nicht blinkkt, konnen Sie die rechts/links/oben/unten-Tasten verwenden, um die große zu verändern und festzulegen. Wenn Sie [Enter] drucken, wenn der Bereich nicht blinkkt, wird er anfangen zu blinkken und Sie konnen mit den rechts/links/oben/unten-Tasten die Position des Bereichs festlegen. Verwenden Sie die [Enter]-Taste und die rechts/links/oben/unten-Tasten um die Position und große des Bewegungsdetektionsbereichs festzulegen. Wenn Sie nochmals [Enter] drucken, verlassen Sie das BEREICH-Einstellungsmenu. Verwenden Sie das EMPFINOLICH-Menü, um die Empfindlichkeit der Bewegungsdetektion einzustellen. Je higher der Wert eingestellt wird,esto empfindlicher ist die Bewegungsdetektion.

die flinks, rechts, obey,

[unter] Tasten benutzten

Die Bewegungsdetektion arbeitet nicht bei folgenden Einstellungen: niedriger SHUTTER, PRESET, SCAN, PATTERN MODE oder JOYSTICK.

AUSGANG

Das AUSGANG-Menü wird zum Beenden des KAMERA PROG-Menüs der

Speed-Dome Kamera SCC-641(P) und zum Zurückkehren in das Haupt-Menü

verwendet.

• VERL: Ignoriert alle Einstellungenänderungen und stellt die gespeicherten Daten wieder her.
  SICHERN: Speicher alle Einstellungenänderungen
• PRESET: Ignoriert alle Einstellungenänderungen und stellt die werkseitig eingestellten Werte wieder her.

(KAMERA PROCG)

KAMERA ID AUS

SYNCLINE...

ZOOM658CH3

AKTIVITAET AUS

AUSGANG VERL

VIDEO PROG-Menu

BLENDE

Das Video-Ausgangslevel des Monitors kann durch das BLENDE-Objektiv abhängig vom einfallenden Licht geregt werden. Das Video-Ausgangslevel kann im ALC-Menu (Auto Light Compensation) eingestellt werden. Das Öffnen und Schließen des Iris-Objektivs kann im MANU-Menu von Hand eingestellt werden.

GLK (Untermenu des ALC/MANU-Menus)

Bei gewöhnlichen Kameras stört starkes Hintergrundlich die Klarheit der Objekte und lassst sie dunkel erschreiben. Bei der Speed-Dome Kamera SCC-641(P) kann das Problem des Gegenlichs gelöst und ein klares Bild erzeugt werden, wenn man GLK (Back Light Compensation), ein Untermenü des ALC/MANU-Menus, einstellt.

ALC

Wahlen Sie ALC im BLENDE-Menü und drücken Sie die [Enter]-Taste. Im Untermonu erscheint nun die Einstellung fur das Video-Ausgangslevel und fur GLK. Das Video-Ausgangslevel kann imPEGEL-Item eingestellt werden unter Verwendung der rechts/links-Tasten. Wenn Sie GLK auf ON einstellen, wird der Gegenlichtausgleich auf den im BEREICH-Menü festgelegten Bereich angewendet. Der Bildschirmbereich, auf den der Gegenlichtausgleich angewendet werden soll, kann auf PRESET oder BENUTZER eingestellt werden. Wenn das BEREICH-Menü auf PRESET eingestellt ist, wird der Gegenlichtabgleich entsprechend der voreingestellen Werte durchgeführt. Wenn das BEREICH-Menü auf BENUTZER eingestellt wird und die [Enter]-Taste gedrück wird, kann der Nutzer den Bereich für die Anwendung des Gegenlichtabgleichs selbst bestimmen.

[Enter] drucken

Wenn der Bereich nicht blinkt, konnen Sie die rechts/links/oben/unten-Tasten verwenden, um die große zu verändern und festzulegen. Wenn Sie [Enter] drucken, wenn der Bereich nicht blinkt, wird er anfangen zu blinken und Sie konnen mit den rechts/links/oben/unten-Tasten die Position des Bereichs festlegen. Verwendten Sie die [Enter]-Taste und die rechts/links/oben/unten-Tasten um die Position und große des Gegenlichtabgleichbereichs festzulegen. Wenn Sie nochmals [Enter] drucken, verlassen Sie das BEREICH-Einstellungsmenu.

die [links, rechts, ober, unter] Tasten benutzten

MANU

Wenn das BLENDE-item auf MANU eingestellt wird, erscheidt das Untermenü zum manuellenden Öffnen und Schließen der Iris. Mit den rechts/links-Tasten im PEGEL-item kann die Iris manuell eingestellt werden.

SHUTTER

Im SHUTTERR-MENU konnen der High-Speed-Electric-Shutter, der

AUTO-Low-Speed-Shutter der Speed-Dome Kamera SCC-641(P) sowie der

FEST-Low-Speed-Shutter eingestellt werden. Der High-Speed-Electric-Shutter unterstützt 7 verziedene Geschwindigkeiten von 1/120 bis 1/10K Sekunde.

Der AUTO-Low-Speed-Shutter und der FEST Low-Speed-Shutter unterstützen 12

verschiedene Geschwindigkeiten von Vergroßungen 2x bis 128x. Der Low-Speed-Shutter setzt die Shutter-Geschwindigkeit herunter, um ein schwach beleuchtes Objekt klar zu sehen. Um die Geschwindigkeit des Shutters automatisch der Helligkeit anzupassen, wahlen Sie den AUTO-Low-Speed-Shutter. Wenn Sie die Geschwindigkeit des Shutters fest vorgoben wollen, wahren Die Shutter. DIE Zahl hinter AUTO und FEST sind die Anzahl der gespeicherten Felder. Je größter die Zahl der Felder, desto langsamer ist der Shutter. Ein ruhiger Bildschirm ist in thisem Fall sehr viel klarer.

Ein bewegtes Objekt dagegen entscheidt verschwommen.

Wenn Sie die rechts/links-Tasten konlinierlich drücken, erscheidt die Geschwindigkeit in der folgenden Reihenfolge.

AGC

Im AGC-MENU (Automatic Gain Control) konnen Sie eine automatische Verstärkung für schlechte Boleuchungsverhältnisse je nach Boleuchungsbedingungen einstellungen. Um die Verstärkung automatisch zu steuem, stellen Sie das AGC-MENU auf AUS, für manuelle Steuerung auf EIN. Wenn das SHUTTER-MENU auf AUTO-low-speed-Shutter eingestellt Ist, kann die Einstellung im AGC-MENU nicht verändert werden.

WEISSABGL

Licht wird allgemein in Farbstemperaturen angegeben und in Kelvin-Einheiten gesessen.('k).

Die allgemeine Farbtemperatur von verschiedenen Lichtverhältnissen ist unter angegeben.

WEISSABGL

Das WEISSABGL-Menü stellt sich, dass weißs Licht unter beliebigen Farbstemperaturbedingungen auf normal abgeglichen wird. Wenn das WEISSABGL-Menü auf ATW Modus eingestellt ist, wird der WeiAbgleich automatisch den Farbstemperaturbedingungen angepasst. Wenn das WEISSABGL-Menü auf den AWC-Modus eingestellt Ist, kann der WeiAbgleich entsprechend der Farbstemperor einmalig durchgefuhrt werden, indem man auf die [Enter]-Taste druckt, während man ein weiBes Blatt vor die Kamera hält.

Wenn das WEISSABGL-Menu auf MANU Modus eingestellt ist, kann der Nutzer den WeiAbgleich der aktuellen Beleuchungsstätuation anpassen.

-3200K:Farbtemperatur auf 3200K
-5600°K: Farbtemperatur auf 5600°K
-BENUTZER: Nutzer: Einstellen des geeigneten Wertes im Rot und Blau-Diagramm MANU: Wahlen Sie das MANU-item und drucken Sie die [Enter]-Taste, um das Untermenten anzuzeigen, in dom der manuelle Weibabgleich eingestellt werden kann. Verwenden Sie die rechts/links-Tasten um 3200^ 5600 K oder den BENUTZER-Modus im PRESET-Menu auszuwahlen.

SPEZIAL

Im SPEZIAL-Menü können POSI/NEGA, BIB, Mirror und H-DTL und V-DTL festgelegt werden.

• POSI/NEGA: Das Video-Signal wird normal/ungekehr ausgegeben.
• BIB (Picture in Picture): Wenn der Digitale Zoom aktiviert ist, wird der auf 1/16tel reduzierte Bildschirm angezeigt.
• SPIEGEL: Umkehrung des Video-Ausgangssignals
  -H-DTL (Horizontal Detail Level)
  -V-DTL (Vertikal Detail Level)

Wahlen Sie EIN und drucken Sie [Enter], um das SPEZIAL-Untermenü mit den Spezialfunktionen aufzurufen.

Um die Funktionen auszuwahlen verwenden Sie die rechts/links-Tasten und wahren ein Item aus. Wahren Sie BIB-MENU ON und drucken Sie [Enter]. Verwenden Sie die rechts/links/oben/unten-Tasten, um die Position des BIB festzulegen.

BIB arbeitet nicht im low-speed-Shutter-Modus. Wenn Mirror eingestellt ist, wird es sich nicht im BIB-Fenster aus.

AUTO FOKUS

Im AUTO-FOKUS-Menü kann die Fokussierung auf AF, MF oder EINAF eingestellt werden.

• AF: Mit dem AUTO FOKUS-Modus kann kontinuierlich aufgenommen und automatisch flosskarten werden. Eine manuelle Focus-Einstellung ist nicht erforderlich.
• MF: Im MANUAL FOKUS-Modus kann der Nutzer den Fokus manuell einstellen.
• EINAF: Im OEINAF-Modus der Speed-Dome Camera SCC-641(P) arbeitet der Autofokus nur während des Bewegens/Anhaltens. Wenn sich die Speed-Dome Camera SCC-641(P) nicht bewegt, entspricht die Einstellung dem MF-Modus. Wenn sie sich bewegt/anhält, entspricht die Einstellung dem AF-Modus.

Verwenden Sie die links/rechts-Tasten, um AF, MF oder EINAF im AUTO FOKUS-MENU auszuwahlen.

D-ZOOM

Im D-ZOOM-Menu konnen Sie die digitale Zoom-Vergroßerung einstellen.

Sie konnen eine Vergroßerung von AUS bis 10fach wahlen.

Wenn das digitale Zoom auf 10fach eingestellt ist, ergibt sich zusammen mit dem Zoom-Objektiv eine Vergroßerung von bis zu 220fach.

Verwenden Sie die rechts/links-Tasten, um die Vergroßerung im D-ZOOM-Menu auszuwahlen.

AUSGANG

Wie AUSGANG-Funktion im KAMERA Menu.

PRESET

Insgesamt sind 128 Voreinstellungen zugänglich einschließlich der Auswahl von PAN/TILT-Einstellung, Zoom/Fokus und Blidschirm- und Aufnahmeeinstellungen. (0-127)

Unter den 128 Voreinstellungen :

PRESET 0 : HOME POSITION (Ausgangsposition), PRESET 1 : ALARM 1, PRESET 2

:ALARM2, PRESET3 : ALARM3, PRESET4 : ALARM4, PRESET5 : Satz voreingestellter Daten fur MOTION.

HAUPTEMENU

KAMERA...VIDEO PROG...PRESET...

AUTO MODE... ALARM PROG

→ [Enter] Drucker

0	H	1	2	3	4
5	6	7	8	9
10	11	12	13	14
15	16	17	18	19
20	21	22	23	24
25	26	27	28	29
30	31	←→	RUE

PRESET NR0
POSITIONS PROG...
VIDEO PROG AUS
PRESET ID EIN...
SCAN FIN
SWELLZERT 2 S
AURANG VERL

POSITIONS PROG

Drücken Sie ausgehend von "POSITIONS PROG ..." die [Enter]-Taste, um in das Menu zur Einstellung von S/N und ZOOM/FOKUS zu gelangen. Drücken Sie [Enter], um in das nachstehere Menu zu gelangen.

PRESET NR.0
SIN PROG
ZOOM FOKUS PROG

VIDEO PROG

Dies ist die Bildschimmeinstellung für jeder PRESET. Schauen Sie bei den Erklärungen im VIDEO PROG-MENU nach.

PRESET ID

Dies ist die Funktion zur Einstellung der ID für jeder PRESET. Es kann mit 12 Zeichen eingestellt werden unter Verwendung der rechts/links/oben/unten-Tasten. Die ID-Positionierung kann im Untermenü “POSITION” festgelegt werden.

PRESETN0ID ABCDEFGHJKL MNOPORSUYWX YZD123456789 1:---(）/ SP→SP POSITION... RUE PRESETO...

SCAN

These Funktion stelln eine SCAN-Bewegung ein oder aus.

Wenn SCAN auf EIN gestott Ist, wird eine SCAN-Bewegung ausguführt, bei AUS nicht.

PRESET NIO
POPOSITIONS PROG...
VIDEO PROG AUS
PRESET ID EIN...
SCAN EIN
SCHWELLZEIT 2.8
AUSGANG VERL

SCHWELLZEIT

These Funktion stell the Verweidauer bei der PRESET-Position während der SCAN-Bewegung ein. Die Verweidauer kann von 1 bis 60 sec eingestellt werden.

AUSGANG

"UERL": Speichert die Einstellungen nicht und führt zum hohenen Menu zusammen.
"SICHERN": Speichert die Einstellungen und führt zum hohenen Menu zusammen.
"LOE": Löscht die Einstellungen und stellt die DEFAULT-Werte wieder her. Es führt dann zum hohenen Menu zusammen.

AUTO MODE

Der AUTO-Modus enthalt die Funktionen AUTO PAN und PATTERN.

AUTO PAN

Nach Auswahl zweiler Positionen (S/N) für Start und Ziel wird ein kontinuierlicher Schwenk in der angegebenen Geschwindigkeit gefahren.

FUE

START PROG

Ausgehend von "START PROG...gelangen Sie durch Drücken der [Enter]-Taste in das START PROG-Einstellungen-Menü. Nach Auswahl der Position für S/N, drücken Sie die Enter-Taste, um zum hoheren Menu zurückzukehren.

ENDE PROG

Über "ENDE PROG..." und Drücken der Entor-Taste gelangen Sie in das ENDE PROG-Einstellungen-MENU. Stellen Sie die S/N Position ein und drücken Sie [Enter], um zum hohenen Menu zurückzukehren.

RICHUNG

Bestimmen Sie die Bewegungsrichtung von START bis ENDE (PAN location standard).

"rechts":
"links":

ENDLOS

Dies ist die Funktion für eine 360-c-Drehung, die nur für die eingestellte Verweildauer (SCHWELL ZEIT) in der START- und ENDE-Position anhalt.

GESCHWINDIGK

Hier wird die Bewegungsgeschwindigkeit eingestellt. Sie kann von Stufe 1 bis 64 gewählt werden.

SCHWELLZEIT

Hier wird die Verweildauer an der START- und ENDE-Position eingestellt.

PATTERN

Dies ist eine Wiederholungsfunktion, mit der die MANUAL-Funktionen wie S/N, ZOOM und FOKUS für 30 Sekunden aufgezeichnet werden.

PATTERN kann auf 1 bis 3 gesetzt werden. Wahlen Sie 1, 2 oder 3 mit der rechten oder linken Taste im PATTERN PROG aus und drücken Sie [ENTER], um in das Einstellungsmen zu gelangen. Von dem Zeitpunkt an, wenn PATTERN 1 PROG eingestellt ist, werden die manuellen Bewegungen innerhalb der nachsten 30 Sekunden gespeicher. Nach Ablauf der 30 Sekunden gelangt man wieder ins hohere Menu. Wenn die Einstellung vor Ablauf der 30 Sekunden beendet werden soll, drücken Sie die [ENTER]-Taste.

ALARM PROG

Zur Veräußerung stehen 4 ALARM ENTs und 3 ALARM AUSs. Das Gerät kann einen Alarinput von einem externen Sensor empfangen oder im Rahmen der PRESET oder PATTERN-Funktion ein Alarmsignal geben.

Es erkennt das ankommende Alarmsignal als ein Alarmsignal, wenn es länger als 150 ms andauert. Der Zeitpunkt für die Auslösung des Alarms hängt von der Einstellung der Verweidläufer (SCHWELLZEIT) im PRESET und PATTERN-Modus ab.

ALARM PRIORITAT PROG

Legt die Prioritat der 4 Alarminputs fest. Die voreingestellte Prioritat ist:

ALARM 1:1, ALARM 2:2, ALARM 3:3, ALARM 4:4.
Wenn zwei ALARM-Signale grelicher Prioritäts gleichzeitig
angesprosen werden, gilt die voreingestellte Prioritäts.
Während der ALARM lauf wird keine Bewegung detectiert.

ALARMENTPROG

Stellen Sie den TYPE auf "NO" (Normal Open). "NC"(Normal Close) oder "AUS" entsprechend den Merkmale des angeschlossenen SENSORS.

ALARM AUS PROG

Jeder Alarminput entspricht einem der 3 Alarmoutputs. .

ALARM PATTERN PROG

Hier werden PATTERN-Bewegungen bei Alarminputs festgelegt. Wenn ALARM eingegeben ist, besteht folgende Beziehung: ALARM 1 ist Input für PRESET 1 ALARM 2 ist Input für PRESET 2 ALARM 3 ist Input für PRESET 3ALARM 4 ist Input für PRESET 4 und AKTIVITAET ist Input für PRESET 5.Wenn der ALARM durchgerecht wird, bleibt die Kamera in der dem Alarm entsprechenden PRESET-Position fur die Verweidauer (SCHWELLZEIT) und goht dann in die dem ALARM zugeordnete PATTERN-Bewegung über.

OFF Im Setup-Menu bedeutet, das PATTERN wir nicht ausgeführht. Die anderen Einstellungen bedeuten -PATTERN1,2 -PATTERN2,3 -PATTERN3, kontinuierliche Bewegung von HALF1 -PATTERN1+PATTERN2,motion continue de HALB2 -PATTERN2+PATTERN3 und kontinuierliche Bewegung von VOLL -PATTERN1+PATTERN2+PATTERN3,

AUX AUS KONTROLLE

These Einstellung bestimmt, ob die ALARM AUS-Funktion dauerhaft arbeitet oder nur dann, wenn der ALARM eingestellt ist. Wenn die Einstellung AUS gewählt wird erfolgt die Abgabe des Alarmsignals nur, wenn der ALARM aktiv ist (Active "Low"). Wenn die Einstellung EIN gewährt wird, arbeitet ALARM AUS immer, unabhängig von der ALARM-Einstellung.

WEITEREPROG

AC(AUTOKALIBRIERUNG)

Die Auto Kalibrierung EIN/AUS Funktion. SCC-C641(P) hat eine Auto Kalibrierung Funktion, um die Genaugkeitgrad von OBJEKTIV und PAN/TILT zu verbessern.

Wenn keine Benutzers Taste während der bestimmten Zeit, die von Benutzer eingestellt worden ist, eingegeben wird, wird das Zeichen, A.C. auf dem Schirm angezeigt, und die Initialisierung des OBJektIVS und des PAN /TILT wird automatisch durchgeführt.

P.P/T(PROPORTIONAL PAN/TILT)

Es ist eine Funktion, die bei der MANUELLL PAN/TILT Operation je nach der ZOOM Vergroßierung automatisch die PAN/TILT Geschwindigkeitändert. Wenn PROPORTIONAL P/T als ON eingestellt wird, wird sich im ZOOM WIDE schneil und im ZOOM TELE langsam bewegt, abwoh es gleiche MANUELLE Operation ist.

HOME ZURUCK

Wenn keine Eingabe oder keine Veränderungen für eine gewisse Zeit erfolgen, keht die Kamera automatisch in ihre Ausgangsposition zurück.

Die HOME-Position kann vom Menu HOME POSITION aus zugewiesen werden.

EINSTELLUNG DER ZEIT FÜR DEN HOME ZURÜCK:

AUS: Ausschalten der HOME ZURUCK-Funktion

AUS→1MIN→2MIN→3MIN-60MIN→-12STUNDE

HOME POSITION

Sie konnen die HOME POSITION unter den voreingestellen Positionen mit den Nummern 0 bis 127 auswällen.

AUTOFLIP

Wenn die Neigung der Kamera bei Verwendung des Joysticks die 90^ Grenze erreicht, schwenkt die Kamera automatisch um 180^ und zeigt den gegenüberliegenden Bereich Dies entspricht dem Effekt einer Ausdehnung des Neigungswinkels auf einen Bereich von 180^ .

KAM RESET

Mit KAM RESET werden alle bisher vorgenommenen Einstellungen gelöscht und die werkseltigen Standardeinstellungen wiederhergestellt.

Bei Auswahl von KAM RESET entscheidt die Meldung "KAMERA RESET?"

Wahlen Sie BE ENDEN, um zum Bildschirmenu zurückzukehren, oder OK, um die werkseitigen Standardeinstellungen wiederherzustellen.

• Seien Sie mit der Durchführung von KAM RESET vorsichtig, da dadurch alle Einstellungen gelöscht werden.

Technische Daten

SCC-641

NO	Antikel	Spezifikation
1	Produkttyp	-Ein Körper-Komb-Kuppekammer mit ZOOMobjektiv
2	Spanningsversorgung	-AC 24±10% (60Hz±0.3Hz)
3	Leistungsaufnahme	-18W
4	Signalsystem	-NTSC Standard Farbsystem
5	Bilanzwandler	-1/4 inch IT CCD
6	Effektive Bildekomnle	-768(H) x 494(V)
7	Abtastrɒmus	-528 Zeiten, 2:1 Interface
8	Abtastrate	-Horizontal: 15, 734 Hz(NT) / 15, 750 Hz(L/L)Vertical: 59.94 Hz(NT) / 60 Hz(L/L)
9	Synchronisationsmodus	-INTLIN ELOCK
10	Auflösung	-480 TV LINES
11	Signal/Rauschabstand	-52dB (AGC OFF)
12	Min. Lichtstarke des Chygks	-0.3 Lux (Sense UP X4)(0.01 Lux)
13	Farbstemperature	-ATW/AWC oder manuell(3200°K, 5600°K, R/B GAIN Count)
14	Ausgangssignal	-Videoaugang: 1.DV-p, 73ChinnTNC gemischt
15	Objektiv	-Ein Körper: 22x Zoomobjektiv-Bronnellobe: 3.6 bis 79.2mm-Apertur: F1.6(Wide), F3.8(Tele)-Autofocus
16	PAN Funktion	-PAN Reichwerte: 360° ohne Begrenzung-Voreingestellte PAN Geschwindigkeit: Max. 240°/sec-Manuelle PAN Geschwindigkeit:0.8° bis 90°/sec (64 Stufen)
17	TILT Funktion	-TILT-Reichwerte: 0° bis 90°-Voreingestellte TILT Geschwindigkeit: Max. 150°/sec-Manuelle TILT Geschwindigkeit: 0.8° bis 45°/sec (64Stufen)
18	REMOTE CONTROL	-Teile/Weltwinkel (Zoom), Nah/Fern (Fokus)Blende Open/Closa, S/N
19	ALARM	-Alarmgangung: 4 IN (5mA Sink)-Alarmausgang: 3 OUT (Open Collector: 2 DC24V 40mAMax. Relay: 1. NO. NC, COM 2A 30VDC, 0.5A 125VAC Max
20	Operation Temperature	--10°C ~ +50°C (14°F ~ 122°F)
21	Operation Humidity	-Max. 90%
22	SIZE	-Kupper: 147 (ø),Gehäuseumfang: 159.5 (ø) x176(H)/Adapter:23.5(H)mm)
23	Weight	-2Kg

Technische Daten

SCC-641P

NO	Anteil	Spezifikation
1	Produkttyp	- Ein Körper-Kombi-Kuppe/Kamera mit Zoomobjektiv
2	Spanningsversorgung	- AC 24±10% (50Hz±0.3Hz)
3	Leistungsaufnahme	- 18W
4	Signalsystem	- PAL Standard Farbsystem
5	Bildwandler	- 1/4 inch IT CCD
6	Effektive Bildelamente	- 752(H) x 582(V)
7	Abastmodus	- 625 Zellen, 2:1 Interface
8	Abastrate	- Horizontal: 15, 625 Hz(NT) / 15, 625 Hz(L/L)Vertical : 50 Hz(NT) / 50 Hz(L/L)
9	Synchronisationsmodus	- INTLINIE LOCK
10	Autofösung	- 480 TV LINES
11	Signa/Rauschabstand	- 52dB (AGC OFF)
12	Mn. Lichtstarke des Objeks	- 0.3 Lux (Sense UP X4)(0.01 Lux)
13	Farbtemperatur	- ATW/AWC oder manuell(3200°K, 5600°K, R/B GAIN Court)
14	Ausgangssignal	- Videausgang: 1.0Vp-p, 75Ohm/INC gemischt
15	Objektiv	- Ein Körper: 22x Zoomobjektiv- Bronnwelt: 3.6 bis 79.2mm- Apertur: F1.6(Wide), F3.6(Tele)- Autofokus
16	PAN Funktion	- PAN Reichswerte: 360° ohne Begrenzung-Voreingestellte PAN Geschwindigkeit: Max: 240°/sec-Manuelle PAN Geschwindigkeit: 0.8° bis 90°/sec (64 Stufen)
17	TILT Funktion	- TILT-Rechnwerte: 0° bis 90°- Voreingestellte TILT Geschwindigkeit: Max: 150°/sec-Manuelle TILT Geschwindigkeit: 0.8° bis 45°/sec (64 Stufen)
18	REMOTE CONTROL	- Tele/Weltwinckel (Zoom), Noh/Fern (Fokus)Biende Open/Close, SIN
19	ALARM	- Alarmengang: 4 IN (5mA Sinc)- Alarmausgang: 3 OUT (Open Collector: 2 DC24V 40mAMax. Relay: 1, NO, NC, COM 2A 30VDC, 0.5A 125VACMax
20	Operation Temperature	- -10°C -- +50°C (14°F ~ 122°F)
21	Operation Humidity	- Max: 90%
22	SIZE	- Kupper: 147 (a), Gehausumfang: 159.5(a) x176(H) (Adapter:23.5(H) mm)
23	Weight	- 2Kg

Achtung

• Das Urheberrecht theses Handbuchsgehort Samsung Electronics Co., Ltd.
• Ohne vorherige Genehmigung von Samsung Electronics darf es weder elektronisch, mechanisch, hörbar noch durch eine andere Methode verwielfältigt werden.
• Dieses Handbuch wird bei Produktverbesserungen geändert.

SmartDome Camera

SCC-641(P)
