BEDIENUNGSANLEITUNG FAH 18 C4 FLORABEST

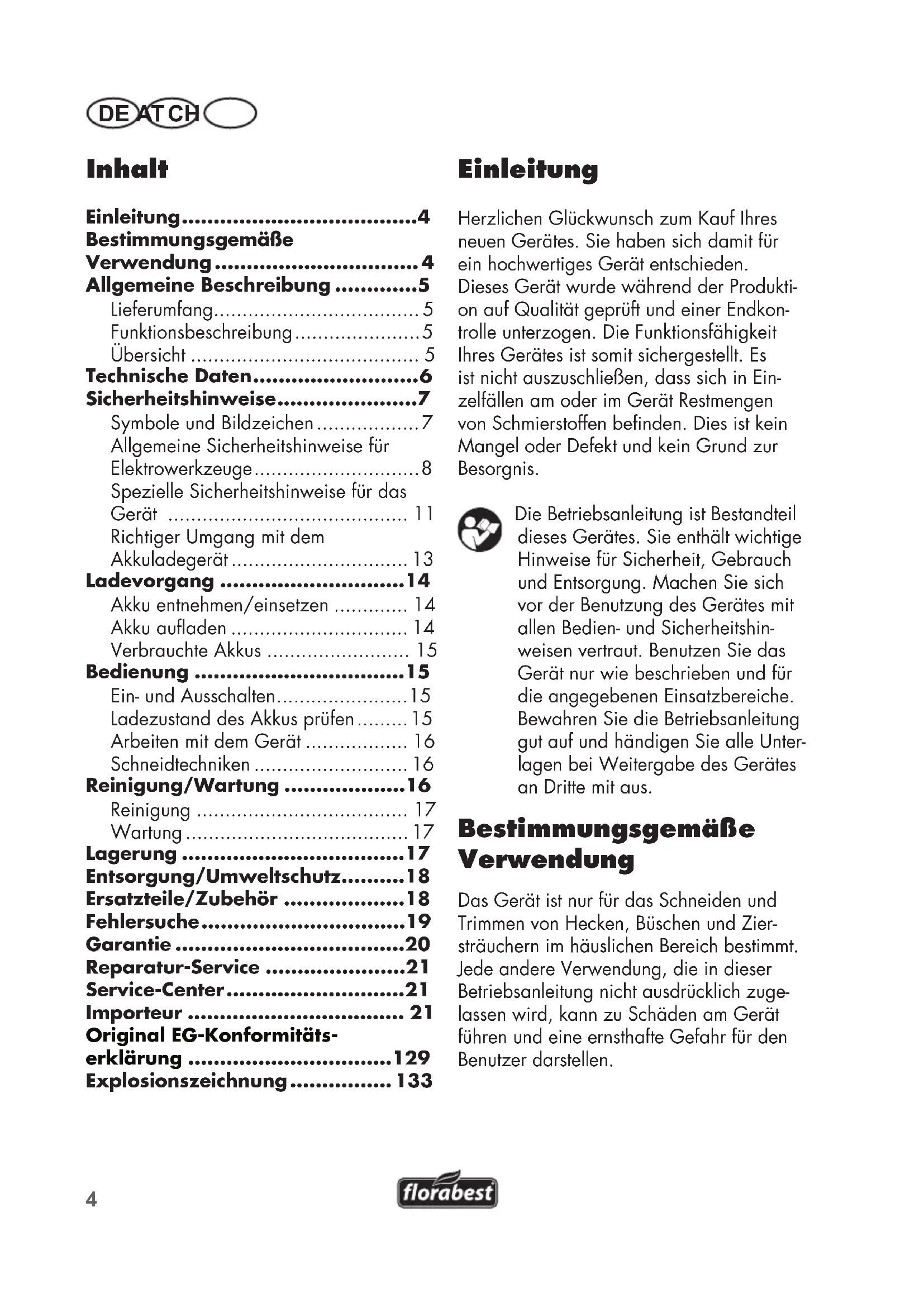

• DE AT CH Inhalt Einleitung p. 4
• Bestimmungsgemäße Verwendung p. 4
• Allgemeine Beschreibung p. 5
• Lieferumfang p. 5
• Funktionsbeschreibung p. 5
• Übersicht p. 5
• Technische Daten p. 6
• Sicherheitshinweise p. 7
• Symbole und Bildzeichen p. 7
• Allgemeine Sicherheitshinweise für Elektrowerkzeuge p. 8
• Spezielle Sicherheitshinweise für das Gerät p. 11
• Richtiger Umgang mit dem Akkuladegerät p. 13
• Ladevorgang p. 14
• Akku entnehmen/einsetzen p. 14

• Verbrauchte Akkus p. 15
• Bedienung p. 15
• Ein- und Ausschalten p. 15
• Ladezustand des Akkus prüfen p. 15
• Arbeiten mit dem Gerät p. 16
• Schneidtechniken p. 16
• Reinigung/Wartung p. 16
• Reinigung p. 17
• Wartung p. 17
• Lagerung p. 17
• Entsorgung/Umweltschutz p. 18
• Ersatzteile/Zubehör p. 18
• Fehlersuche p. 19
• Garantie p. 20
• Reparatur-Service p. 21
• Service-Center p. 21
• Importeur p. 21
• Original EG-Konformitäts- erklärung p. 129
• Explosionszeichnung Einleitung Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Gerät entschieden. Dieses Gerät wurde während der Produkti- on auf Qualität geprüft und einer Endkon- trolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt. Es ist nicht auszuschließen, dass sich in Ein- zelfällen am oder im Gerät Restmengen p. 133

Mangel oder Defekt und kein Grund zur Besorgnis. Die Betriebsanleitung ist Bestandteil dieses Gerätes. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Gerätes mit allen Bedien- und Sicherheitshin- weisen vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Betriebsanleitung gut auf und händigen Sie alle Unter- lagen bei Weitergabe des Gerätes an Dritte mit aus. Bestimmungsgemäße Verwendung Das Gerät ist nur für das Schneiden und Trimmen von Hecken, Büschen und Zier- sträuchern im häuslichen Bereich bestimmt. Jede andere Verwendung, die in dieser Betriebsanleitung nicht ausdrücklich zuge- lassen wird, kann zu Schäden am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstellen.5 DE AT CH Dieses Gerät ist nicht zur gewerblichen Nutzung geeignet. Das Gerät ist zum Gebrauch durch Erwach-

dürfen das Gerät nur unter Aufsicht benut- zen. Der Bediener oder Nutzer ist für Un- fälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden. Die Messer sind regelmäßig auf Ab- nutzung zu kontrollieren und nach- schleifen zu lassen. Stumpfe Messer überlasten das Gerät. Daraus resul- tierende Schäden unterliegen nicht der Garantie. Allgemeine Beschreibung Die Abbildung der wichtigsten

Ausklappseite. Lieferumfang Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist. Entsorgen Sie das Verpackungsmaterial ordnungsgemäß. - Akku-Heckenschere - Messerschutz - Akku - Ladegerät - Betriebsanleitung Funktionsbeschreibung Die Akku-Heckenschere besitzt als Schneid- einrichtung ein hochwertiges Messer aus gelasertem Spezialstahl. Beim Schneid- vorgang bewegen sich die Schneidzähne linear hin und her. Der Anstoßschutz an der Spitze des Messerbalkens verhindert unangenehme Rückschläge beim Auftreffen auf Wände, Zäune usw. Zum Schutz des Anwenders besitzt das Gerät einen Zwei- hand-Sicherheitsschalter und eine Schnell- stop-Bremsfunktion. Zusätzlich schützt der Handschutz vor Ästen und Zweigen. Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibungen. Übersicht 1 Anstoßschutz 2 Sicherheitsmesserbalken 3 Handschutz 4 Sicherheitsschalter 5 Vorderer Handgriff 6 Lüftungsschlitze 7 Ein-/Ausschalter 8 Hinterer Handgriff 9 Akku 10 Entriegelungstasten Akku 11 Ladezustands-Anzeige Akku (LED) 12 Ladegerät 13 Messerschutz 13a Aufhängevorrichtung Messer- schutz 14 Führungsschiene 15 Taste zur Ladezustands-Anzeige6 DE AT CH Technische Daten Gerät ............................. FAH 18 C4 Motorspannung ...............18 V ; 2,0 Ah Leerlaufdrehzahl n

Laufzeit ..............................max. 45 min* Schnittlänge ..........................ca. 520 mm Messerlänge ..........................ca. 580 mm Max. Zahnabstand...................ca. 15 mm Gewicht (mit Messerschutz, ohne Ladegerät) ...........................2,70 kg Schalldruckpegel

• Die effektive Laufzeit eines voll geladenen Akkus unter Last hängt von der Arbeitsweise und der Beanspruchung während des Schneidens ab. Lärm- und Vibrationswerte wurden entspre- chend den in der Konformitätserklärung genannten Normen und Bestimmungen ermittelt. Technische und optische Veränderungen können im Zuge der Weiterentwicklung ohne Ankündigung vorgenommen werden. Alle Maße, Hinweise und Angaben dieser Betriebsanleitung sind deshalb ohne Ge- währ. Rechtsansprüche, die aufgrund der Betriebsanleitung gestellt werden, können daher nicht geltend gemacht werden. Der angegebene Schwingungsemissions- wert ist nach einem genormten Prüfver- fahren gemessen worden und kann zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden. Der angegebene Schwingungsemissi- onswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden. Warnung: Der Schwingungsemissionswert kann sich während der tatsächli- chen Benutzung des Elektrowerk- zeugs von dem Angabewert unter- scheiden, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird. Es besteht die Notwendigkeit, Si- cherheitsmaßnahmen zum Schutz des Bedieners festzulegen, die auf einer Abschätzung der Aussetzung während der tatsächlichen Benut- zungsbedingungen beruhen (hierbei sind alle Anteile des Betriebszyklus zu berücksichtigen, beispielsweise Zeiten, in denen das Elektrowerk- zeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).7 DE AT CH Geben Sie Akkus an einer Altbat- teriesammelstelle ab, wo sie einer umweltgerechten Wiederverwertung zugeführt werden. Bildzeichen auf dem Ladegerät: Achtung! Lesen Sie die Betriebsanleitung auf- merksam durch. Das Ladegerät ist nur zur Verwen- dung in Räumen geeignet. Schutzklasse II Elektrogeräte gehören nicht in den Hausmüll. Symbole in der Betriebsanleitung: Gefahrenzeichen mit Anga- ben zur Verhütung von Perso- nen- oder Sachschäden. Gebotszeichen (anstelle des Ausru- fungszeichens ist das Gebot erläu- tert) mit Angaben zur Verhütung von Schäden. Hinweiszeichen mit Informationen zum besseren Umgang mit dem Ge- rät. Sicherheitshinweise Dieser Abschnitt behandelt die grundlegen- den Sicherheitsvorschriften bei der Arbeit mit dem Gerät. Symbole und Bildzeichen Bildzeichen auf dem Gerät: Achtung! Betriebsanleitung lesen! Tragen Sie Augen- und Gehör- schutz. Benutzen Sie die Akku-Heckensche- re nicht bei Regen oder an nassen Hecken.

Angabe des Schallleistungspegels

in dB. Schnittlänge 15 mm Zahnabstand Elektrogeräte gehören nicht in den Hausmüll. Bildzeichen auf dem Akku Werfen Sie den Akku nicht in den Haus- müll, ins Feuer oder ins Wasser. Setzen Sie den Akku nicht über längere Zeit starker Sonneneinstrah- lung aus und legen Sie ihn nicht auf Heizkörpern ab (max. 45°C).8 DE AT CH Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG! Lesen Sie alle Si- cherheitshinweise und Anwei- sungen. Versäumnisse bei der Ein- haltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshin- weise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwende- te Begriff „Elektrowerkzeug” bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektro- werkzeuge (ohne Netzkabel).

1) ARBEITSPLATZSICHERHEIT

• Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unord- nung oder unbeleuchtete Arbeitsberei- che können zu UnfälIen führen.

• Arbeiten Sie mit dem Elektro- werkzeug nicht in expIosionsge- fährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube beinden. Elektrowerk- zeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

• Halten Sie Kinder und andere Personen während der Benut- zung des EIektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2) ELEKTRISCHE SICHERHEIT

• Der Anschlussstecker des Elekt- rowerkzeuges muss in die Steck- dose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapter- stecker gemeinsam mit schutz- geerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

• Vermeiden Sie Körperkontakt mit geerdeten OberfIächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

• Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektroge- rät erhöht das Risiko eines elektrischen Schlages.

• Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Ka- bel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder ver- wickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

• Wenn Sie mit einem Elektro- werkzeug im Freien arbeiten, verwenden Sie nur Verlänge- rungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verrin- gert das Risiko eines elekrischen Schla- ges.

• Wenn der Betrieb des Elektro- werkzeuges in feuchter Um- gebung nicht vermeidbar ist, verwenden Sie einen Fehler- stromschutzschalter. Benutzen Sie einen Fehlerstromschutzschal-9 DE AT CH ter mit einem Auslösestrom von 30 mA oder weniger. Der Einsatz eines Fehlerstromschutzschalters vermin- dert das Risiko eines elektrischen Schla- ges.

3) SICHERHEIT VON PERSONEN

• Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und ge- hen Sie mit Vernunft an die Ar- beit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerk- zeug, wenn Sie müde sind oder unter dem Einluss von Drogen, Alkohol oder Medikamenten ste- hen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen füh- ren.

• Tragen Sie persönliche Schut- zausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutz- helm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verrin- gert das Risiko von Verletzungen.

• Vermeiden Sie eine unbeab- sichtigte lnbetriebnahme. Ver- gewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Strom- versorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schal- ter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

• Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug ein- schalten. Ein Werkzeug oder Schlüs- sel, der sich in einem drehenden Ge-

• Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerk- zeug in unerwarteten Situationen besser kontrollieren.

• Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

• Wenn Staubabsaug- und -auf- fangeinrichtungen montiert wer- den können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet wer- den. Verwendung einer Staubabsau- gung kann Gefährdungen durch Staub verringern.

• Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektro- werkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbe- reich.

• Benutzen Sie kein Elektrowerk- zeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten Iässt, ist gefährlich und muss repariert werden.

• Ziehen Sie den Stecker aus der10 DE AT CH Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräte- einsteIlungen vornehmen, Zube- hörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.

• Bewahren Sie unbenutzte Elek- trowerkzeuge außerhalb der Reichweite von Kindern auf. Las- sen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anwei- sungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klem- men, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie be- schädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

• Halten Sie Schneidwerkzeuge scharf und sauber. SorgfäItig ge- plegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weni- ger und sind Ieichter zu führen.

• Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisun- gen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Ge- brauch von Elektrowerkzeugen für ande- re als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

• Laden Sie die Akkus nur in Lade- geräten auf, die vom Hersteller empfohlen werden. Für ein Ladege- rät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.

• Verwenden Sie nur die dafür vorgesehenen Akkus in den Elek- trowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.

• Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte ver- ursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Ver- brennungen oder Feuer zur Folge haben.

• Bei falscher Anwendung kann Flüssigkeit aus dem Akku austre- ten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akku- lüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

• Lassen Sie lhr Elektrowerkzeug

nal und nur mit Original-Ersatz- teilen reparieren. Damit wird sicher- gestellt, dass die Sicherheit des Gerätes erhalten bleibt.11 DE AT CH Spezielle Sicherheitshinweise für das Gerät

1) SPEZIELLE SICHERHEITSHINWEISE

• Halten Sie alle Körperteile vom Schneidmesser fern. Versuchen Sie nicht, bei laufendem Messer Schnittgut zu entfernen oder zu schneidendes Material festzuhal- ten. Entfernen Sie eingeklemmtes Schnittgut nur bei ausgeschalte- tem Gerät. Ein Moment der Unacht- samkeit bei Benutzung der Heckenschere kann zu schweren Verletzungen führen.

• Tragen Sie die Heckenschere am Griff bei stillstehendem Messer. Bei Transport oder Aufbewah- rung der Heckenschere stets den Messerschutz aufziehen. Sorgfälti- ger Umgang mit dem Gerät verringert die Verletzungsgefahr durch das Messer.

• Halten Sie das Elektrowerkzeug

da das Schneidmesser in Berüh- rung mit verborgenen Stromlei- tungen kommen kann. Der Kontakt des Schneidmessers mit einer span- nungsführenden Leitung kann metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

• Halten Sie das Kabel vom Schneidbereich fern. Während des Arbeitsvorgangs kann das Kabel im Gebüsch verdeckt sein und versehentlich durchtrennt werden.

• Durchsuchen Sie vor der Arbeit die Hecke nach verborgenen Ob- jekten, z. B. Draht etc. So vermei- den Sie Geräteschäden.

• Halten Sie die Heckenschere richtig, z. B. mit beiden Händen an den Handgriffen, wenn zwei Handgriffe vorhanden sind. Der Verlust der Kontrolle über das Gerät kann zu Verletzungen führen.

• Tragen Sie beim Arbeiten mit dem Gerät geeignete Kleidung und Arbeitshandschuhe. Fassen Sie das Gerät nie am Schneid- messer an oder heben es am Schneidmesser auf. Der Kontakt mit dem Schneidmesser kann zu Verletzun- gen führen.

2) WEITERFÜHRENDE SICHERHEITS-

HINWEISE Zu Ihrer persönlichen Sicherheit: Tragen Sie geeignete Arbeitsklei- dung wie festes Schuhwerk mit rutschfester Sohle, eine robuste, lan- ge Hose, Handschuhe, eine Schutz- brille und Gehörschutz! Tragen Sie keine lange Kleidung oder Schmuck, da diese von sich bewegenden Teilen erfasst werden können. Benutzen Sie das Gerät nicht, wenn Sie barfuß gehen oder offene Sandalen tragen.

• Das Gerät ist für das Schneiden von Hecken vorgesehen. Mit dem Gerät keine Zweige, hartes Holz oder anderes schneiden. Das Gerät könnte beschädigt werden.

• Versuchen Sie nicht, einen blo- ckierten/verklemmten Sicher- heitsmesserbalken zu lösen, be- vor Sie das Gerät ausgeschaltet haben. Es besteht Verletzungsgefahr.

• Halten Sie beim Arbeiten das Gerät immer mit beiden Händen und mit Abstand vom eigenen Körper gut fest. Dadurch können Sie das Gerät in unerwarteten Situationen besser kontrollieren.12 DE AT CH

• Benutzen Sie das Gerät nicht in der Nähe von entzündbaren Flüssigkeiten oder Gasen. Bei Kurz- schluss besteht Brand- und Explosionsge- fahr.

• Die Messer sind regelmäßig auf Abnutzung zu kontrollieren und nachschleifen zu lassen. Stumpfe Messer überlasten das Gerät. Daraus re- sultierende Schäden unterliegen nicht der Garantie.

• Versuchen Sie nicht, das Gerät selbst zu reparieren, es sei denn, Sie besitzen hierfür eine Ausbil- dung. Sämtliche Arbeiten, die nicht in dieser Betriebsanleitung ange- geben werden, dürfen nur von unserem Service-Center ausgeführt werden. Viele Unfälle haben ihre Ursa- che in schlecht gewarteten Geräten.

3) SPEZIELLE SICHERHEITSHINWEISE

• Stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor Sie den Akku einsetzen. Das Einsetzen eines Akkus in ein Elektrowerkzeug, das einge- schaltet ist, kann zu Unfällen führen.

• Laden Sie Ihre Batterien nur im In- nenbereich auf, weil das Ladege- rät nur dafür bestimmt ist. Gefahr durch elektrischen Schlag.

• Um das Risiko eines elektrischen Schlags zu reduzieren, ziehen Sie den Stecker des Ladegeräts aus der Steckdose heraus, bevor Sie es reinigen.

• Setzen Sie den Akku nicht über längere Zeit starker Sonnenein- strahlung aus und legen Sie ihn nicht auf Heizkörpern ab. Hitze schadet dem Akku und es besteht Explo- sionsgefahr.

• Lassen Sie einen erwärmten Akku vor dem Laden abkühlen.

• Öffnen Sie den Akku nicht und vermeiden Sie eine mechanische Beschädigung des Akkus. Es be- steht die Gefahr eines Kurzschlusses und es können Dämpfe austreten, die die Atemwege reizen. Sorgen Sie für Frisch- luft und nehmen Sie bei Beschwerden zusätzlich ärztliche Hilfe in Anspruch.

• Verwenden Sie keine nicht wie- derauladbaren Batterien. Das Gerät könnte beschädigt werden.

Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauwei- se und Ausführung dieses Elektrowerkzeugs auftreten: a) Schnittverletzungen b) Gehörschäden, falls kein geeigneter Ge- hörschutz getragen wird. c) Gesundheitsschäden, die aus Hand- Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum ver- wendet wird oder nicht ordnungsgemäß geführt und gewartet wird. Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umstän- den aktive oder passive medizini- sche Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizi- nischen Implantaten ihren Arzt und den Hersteller des medizinischen Implantats zu konsultieren, bevor das Gerät bedient wird.13 DE AT CH Richtiger Umgang mit dem Akkuladegerät

• Dieses Gerät kann von Kindern

von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Man- gel an Erfahrung und Wissen benutzt werden, wenn sie be- aufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beauf- sichtigung durchgeführt werden.

• Verwenden Sie zum Laden des Akkus ausschließlich das mitge- lieferte Ladegerät. Es besteht Brand- und Explosionsgefahr.

• Überprüfen Sie vor jeder Benut- zung Ladegerät, Kabel und Ste-

ziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Benutzen Sie ein defektes Lade- gerät nicht und öffnen Sie es nicht selbst. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

• Achten Sie darauf, dass die Netz- spannung mit den Angaben des Typenschildes auf dem Ladegerät übereinstimmt. Es besteht die Gefahr eines elektrischen Schlags.

• Trennen Sie das Ladegerät vom Netz, bevor Verbindungen zum Elektrowerkzeug geschlossen oder geöffnet werden. So stellen Sie sicher, dass Akku und Ladegerät nicht beschädigt werden.

• Halten Sie das Ladegerät sauber und fern von Nässe und Regen. Benutzen Sie das Ladegerät niemals im Freien. Durch Verschmut- zung und das Eindringen von Wasser erhöht sich das Risiko eines elektrischen Schlags.

• Das Ladegerät darf nur mit den zugehörigen Original-Akkus be- trieben werden. Das Laden von an- deren Akkus kann zu Verletzungen und Brandgefahr führen.

• Vermeiden Sie mechanische Be- schädigungen des Ladegerätes. Sie können zu inneren Kurzschlüssen führen.

• Das Ladegerät darf nicht auf brennbarem Untergrund (z. B. Papier, Textilien) betrieben wer- den. Es besteht Brandgefahr wegen der beim Laden auftretenden Erwär- mung.

• Wenn die Anschlussleitung die- ses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder

ersetzt werden, um Gefährdun- gen zu vermeiden.

• Der Akku Ihrer Akku-Heckenschere wird nur teilweise vorgeladen geliefert und muss vor Gebrauch zum ersten Mal richtig aufgeladen werden. Für die erste

etwa 3-5 Stunden aufzuladen. Stecken Sie den Akku in den Sockel ein und schließen Sie das Ladegerät ans Strom- netz an.

• Ziehen Sie den Netzstecker wenn der Akku voll aufgeladen ist und trennen Sie das Ladegerät vom Gerät.

• Lassen Sie Ihren Akku nicht kontinuier-

kleiner Kapazitäten kann die Akkuzellen beschädigen.14 DE AT CH

• Laden Sie in dem Ladegerät keine nicht- auladbaren Batterien auf. Das Gerät könnte beschädigt werden. Ladevorgang Setzen Sie den Akku nicht extremen Bedingungen wie Wärme und Stoß aus. Es be- steht Verletzungsgefahr durch auslaufende Elektrolytlösung! Spülen Sie bei Augen- oder Hautkontakt die betroffe- nen Stellen mit Wasser oder Neutralisator und suchen Sie einen Arzt auf. Laden Sie den Akku nur in trockenen Räumen auf. Die Außenläche des Akkus muss sauber und trocken sein, bevor Sie das Ladege- rät anschließen. Es besteht die Gefahr von Verletzungen durch Stromschlag.

• Laden Sie den Akku vor dem ersten Ge- brauch auf. Den Akku nicht mehrmals hintereinander kurz auladen.

• Verwenden Sie zum Auladen das mit- gelieferte Ladegerät.

• Eine wesentlich verkürzte Betriebszeit trotz Auladung zeigt an, dass der Akku verbraucht ist und ersetzt werden muss. Verwenden Sie nur einen Original-Akku, den Sie über den Kundendienst bezie- hen können.

• Beachten Sie in jedem Falle die jeweils gültigen Sicherheitshinweise sowie Be- stimmungen und Hinweise zum Umwelt- schutz.

• Defekte, die aus unsachgemäßer Hand- habung resultieren, unterliegen nicht der Garantie. Akku entnehmen/einsetzen

1. Zum Herausnehmen des Akkus

aus dem Gerät drücken Sie die Entriegelungstasten (10) am Akku (9) und ziehen den Akku heraus.

2. Zum Einsetzen des Akkus (9) in

das Gerät schieben Sie den Akku entlang der Führungsschiene (14) in das Gerät. Er rastet hörbar ein. Akku auladen Laden Sie den Akku auf (9), wenn die letzte LED der Ladezustands-An- zeige (

11) ihre Farbe von grün

1. Nehmen Sie gegebenenfalls den

Akku (9) aus dem Gerät.

2. Schieben Sie den Akku (9) auf

das Ladegerät (12). Er rastet hör- bar ein.

Schließen Sie das Ladegerät (12) an eine Steckdose an. Eine LED der Ladezustands- Anzeige (

blinkt grün während des Lade- vorgangs. Für jeden bereits geladenen Teil- abschnitt des Akkus leuchtet eine grüne LED. Leuchten alle drei LEDs der Ladezustands-Anzeige des Akkus grün, ist der Akku vollständig aufgeladen.

4. Nach erfolgtem Ladevorgang

trennen Sie das Ladegerät (12) vom Netz.

5. Drücken Sie die Entriegelungs-

ziehen Sie den Akku aus dem Ladegerät (12).15 DE AT CH Verbrauchte Akkus

• Eine wesentlich verkürzte Betriebszeit trotz Auladung zeigt an, dass der Akku verbraucht ist und ersetzt werden muss. Verwenden Sie nur einen Ersatz-Akku, den Sie über den Kundendienst bezie- hen können.

• Beachten Sie in jedem Falle die jeweils gültigen Sicherheitshinweise sowie Bestimmungen und Hinweise zum Um- weltschutz (siehe „Entsorgung/Umwelt- schutz“). Bedienung Tragen Sie beim Arbeiten mit dem Gerät geeignete Klei- dung und Arbeitshandschuhe. Tragen Sie Augen- und Gehör- schutz. Vergewissern Sie sich vor jeder Benutzung, dass das Gerät funktionstüchtig ist. Der Ein-/Ausschalter und der Si- cherheitsschalter dürfen nicht arretiert werden. Sie müssen nach Loslassen des Schalters den Motor ausschalten. Sollte ein Schalter beschädigt sein, darf mit dem Gerät nicht mehr gearbeitet werden. Persönliche Schutzausrüstung und ein funktionstüchtiges Ge- rät vermindern das Risiko von Verletzungen und Unfällen. Beachten Sie den Lärmschutz und örtliche Vorschriften. Ein- und Ausschalten Achten Sie auf einen sicheren Stand und halten Sie das Gerät mit beiden Händen und mit Abstand vom eige- nen Körper gut fest. Achten Sie vor dem Einschalten darauf, dass das Gerät keine Gegenstände berührt. Messerschutz entfernen:

1. Drücken Sie den Messerschutz

gekennzeichneten Stellen und ent- fernen Sie diesen. Einschalten:

2. Vergewissern Sie sich, dass der

Akku (9) eingesetzt ist (siehe „Akku entnehmen/einsetzen“).

3. Drücken Sie den Sicherheitsschal-

ter (4) am vorderen Handgriff (5).

4. Drücken Sie den Ein-/Ausschalter

(7). Das Gerät läuft mit höchster Geschwindigkeit. Ausschalten:

5. Lassen Sie den Sicherheitsschalter

(4) oder Ein-/Ausschalter (7) los. Ladezustand des Akkus prüfen Die Ladezustands-Anzeige (11) signalisiert den Ladezustand des Akkus (9). Drücken Sie die Taste zur Ladezu- stands-Anzeige (15) am Akku (9). Der Ladezustand des Akkus wird durch Auleuchten der entsprechen- den LED-Leuchte angezeigt. Laden Sie den Akku auf, wenn die letzte LED der Ladezustands-Anzeige (11) ihre Farbe von grün auf rot wechselt.16 DE AT CH Arbeiten mit dem Gerät Achten Sie beim Schneiden dar-

zu berühren. Dies kann zu Schäden am Sicherheitsmesserbalken führen.

• Schalten Sie bei Blockierung der Messer durch feste Gegenstände das Gerät sofort aus und nehmen Sie den Akku heraus. Entfernen Sie erst dann den Ge- genstand.

• Vermeiden Sie die Überbeanspruchung des Gerätes während der Arbeit. Schneidtechniken

• Schneiden Sie dicke Äste zuvor mit ei- ner Astschere heraus.

• Der doppelseitige Sicherheitsmesserbal- ken ermöglicht den Schnitt in beiden Richtungen oder durch Pendelbewegun- gen von einer Seite zur anderen.

• Bewegen Sie beim senkrechten Schnitt die Akku-Heckenschere gleichmäßig vorwärts oder bogenförmig auf und ab.

• Bewegen Sie beim waagrechten Schnitt die Akku-Heckenschere sichelförmig zum Rand der Hecke, damit abgeschnit- tene Zweige zu Boden fallen.

• Um lange gerade Linien zu erhalten,

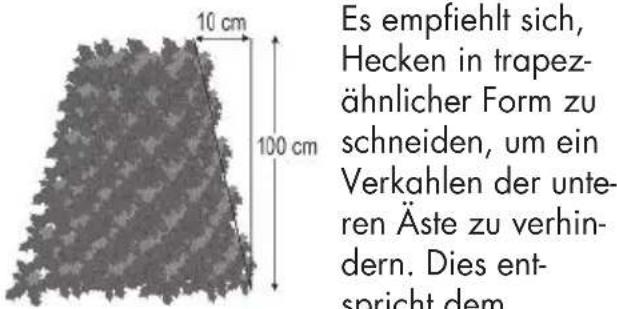

Schnitthecken schneiden:

Hecken in trapez- ähnlicher Form zu schneiden, um ein Verkahlen der unte- ren Äste zu verhin- dern. Dies ent- spricht dem

cken optimal gedeihen. Beim Schnitt wer- den nur die neuen Jahrestriebe reduziert, so bildet sich eine dichte Verzweigung und ein guter Sichtschutz aus.

• Schneiden Sie zuerst die Seiten einer Hecke. Bewegen Sie dazu die Akku-He- ckenschere mit der Wachstumsrichtung von unten nach oben. Wenn Sie von oben nach unten schneiden, bewegen sich dünnere Äste nach außen, wodurch dünne Stellen oder Löcher entstehen können.

• Schneiden Sie dann die Oberkante je nach Geschmack gerade, dachförmig oder rund.

die gewünschte Form hin. Der Haupt- trieb sollte unbeschädigt bleiben, bis die Hecke die geplante Höhe erreicht hat. Alle anderen Triebe werden auf die Hälfte gekappt. Frei wachsende Hecken plegen: Frei wachsende Hecken bekommen zwar keinen Formschnitt, müssen aber regelmä-

zu hoch wird. Reinigung/Wartung Lassen Sie Instandsetzungsarbeiten und Wartungsarbeiten, die nicht in dieser Betriebsanleitung beschrie- ben sind, von unserem Service- Center durchführen. Verwenden Sie nur Originalteile. Schalten Sie das Gerät aus und nehmen Sie vor allen Arbeiten den Akku aus dem Gerät.17 DE AT CH Tragen Sie beim Hantieren mit dem Sicherheitsmesserbalken Handschu- he. So vermeiden Sie Schnittverlet- zungen. Führen Sie folgende Reinigungs- und War- tungsarbeiten regelmäßig durch. Dadurch ist eine lange und zuverlässige Nutzung gewährleistet. Reinigung Das Gerät darf weder mit Wasser abgespritzt werden, noch in Wasser gelegt wer- den. Es besteht die Gefahr eines Stromschlages.

• Halten Sie Lüftungsschlitze und Motorge- häuse des Gerätes sauber. Verwenden Sie dazu ein feuchtes Tuch oder eine Bürste. Verwenden Sie keine Reinigungs- bzw. Lösungsmittel. Sie könnten das Gerät damit irreparabel beschädigen.

• Halten Sie das Messer stets sauber. Nach jeder Benutzung des Gerätes müssen Sie - das Messer reinigen (mit öligem Lappen); - den Sicherheitsmesser- balken einölen mit Öl- kännchen oder Spray. Wartung

• Kontrollieren Sie das Gerät vor jedem Gebrauch auf offensichtliche Mängel wie lose, abgenutzte oder beschädigte Teile. Prüfen Sie den festen Sitz der Schrauben im Sicherheitsmesserbalken

• Überprüfen Sie Abdeckungen und Schutzeinrichtungen (siehe ) auf Beschädigungen und korrekten Sitz. Tauschen Sie diese gegebenenfalls aus.

• Leichte Scharten an den Schneidzähnen können Sie selbst glätten. Ziehen Sie dazu die Schnei den mit einem Ölstein ab. Nur scharfe Schneidzähne bringen eine gute Schnittleistung.

• Stumpfe, verbogene oder beschädigte Sicherheitsmesserbalken müssen ausge- wechselt werden. Lagerung

• Bewahren Sie das Gerät im mitgeliefer- ten Messerschutz (

außerhalb der Reichweite von Kindern auf.

• Sie können das Gerät an der Aufhänge- vorrichtung ( 13a) am Messerschutz

13) senkrecht aufhängen. Bringen

Sie dazu zwei Haken oder Schrauben an der Wand an.

• Nehmen Sie den Akku vor einer länge- ren Lagerung (z. B. Überwinterung) aus dem Gerät.

• Lagern Sie den Akku nur im teilgelade- nen Zustand. Der Ladezustand sollte während einer längeren Lagerzeit 40- 60% betragen (zwei LED-Leuchten der Ladezustands-Anzeige (

• Prüfen Sie während einer längeren La- gerungsphase etwa alle 3 Monate den Ladezustand des Akkus und laden Sie bei Bedarf nach.

• Lagern Sie den Akku zwischen 10°C bis 25°C. Vermeiden Sie während der La- gerung extreme Kälte oder Hitze, damit der Akku nicht an Leistung verliert.18 DE AT CH Ersatzteile/Zubehör Ersatzteile und Zubehör erhalten Sie unter www.grizzly-service.eu Sollten Sie kein Internet haben, so wenden Sie sich bitte telefonisch an das Service-Center (siehe „Service-Center“ Seite 21). Halten Sie die unten genannten Bestellnummern bereit. Position Position Bezeichnung Bestell-Nr. Betriebs- Explosions- anleitung zeichnung 3 SET 11 Handschutz 91100530 4+5 SET 35 Bügelgriff 91100557 9 34 Akku 18 V 80001160 12 SET 33 Ladegerät EU 80001088 13 25 Messerschutz 91100544 Entsorgung/ Umweltschutz Nehmen Sie den Akku aus dem Gerät und führen Sie Gerät, Akku, Zubehör und Ver- packung einer umweltgerechten Wieder- verwertung zu. Elektrische Geräte gehören nicht in den Hausmüll. Werfen Sie den Akku nicht in den Hausmüll, ins Feuer (Explosionsge- fahr) oder ins Wasser. Beschädigte Akkus können der Umwelt und ihrer Gesundheit schaden, wenn giftige Dämpfe oder Flüssigkeiten austre- ten.

• Geben Sie das Gerät und das Ladege- rät an einer Verwertungsstelle ab.

• Entsorgen Sie Akkus im entladenen Zustand. Wir empfehlen die Pole mit ei- nem Klebestreifen zum Schutz vor einem Kurzschluss abzudecken. Öffnen Sie den Akku nicht.

• Entsorgen Sie Akkus nach den lokalen Vorschriften. Geben Sie Akkus an einer Altbatteriesammelstelle ab, wo sie einer umweltgerechten Wiederverwertung zugeführt werden. Fragen Sie hierzu Ihren lokalen Müllentsorger oder unser Service-Center.

• Die Entsorgung Ihrer defekten einge- sendeten Geräte führen wir kostenlos durch.

• Führen Sie Schnittgut der Kompostierung zu und werfen Sie dieses nicht in die Mülltonne.19 DE AT CH Fehlersuche Problem Mögliche Ursache Fehlerbehebung Gerät startet nicht Akku (

9) entladen Akku laden (siehe „Ladevorgang“)

9) nicht eingesetzt Akku einsetzen (siehe „Bedienung“)

Sicherheitsschalter (

nicht richtig betätigt Einschalten (siehe „Bedienung“) Ein-/Ausschalter (

defekt Reparatur durch Service-Center Gerät arbeitet mit Unterbrechungen Interner Wackelkontakt Reparatur durch Service-Center Ein-/Ausschalter (

defekt Sicherheitsmesser- balken wird heiß Sicherheitsmesserbalken

Sicherheitsmesserbalken schleifen oder austauschen lassen (Service- Center) Sicherheitsmesserbalken

Sicherheitsmesserbalken überprüfen oder austauschen lassen (Service- Center) Zu viel Reibung wegen feh- lender Schmierung Sicherheitsmesserbalken (

Schlechtes Schneidergebnis Zu viel Reibung wegen feh- lender Schmierung Sicherheitsmesserbalken (

verschmutzter Sicherheits- messerbalken (

Sicherheitsmesserbalken reinigen Sicherheitsmesserbalken

Sicherheitsmesserbalken schleifen oder austauschen lassen (Service- Center) Schlechte Schneidtechnik Siehe „Arbeiten mit dem Gerät“20 DE AT CH Garantie Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Ga- rantie ab Kaufdatum. Im Falle von Mängeln dieses Gerätes stehen Ihnen gegen den Verkäufer des Gerätes gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt. Garantiebedingungen Die Garantiefrist beginnt mit dem Kauf- datum. Bitte bewahren Sie den Original- Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem Kauf- datum dieses Gerätes ein Material- oder Fabrikationsfehler auf, wird das Gerät von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleis- tung setzt voraus, dass innerhalb der Drei- Jahres-Frist das defekte Gerät und der Kauf- beleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist. Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Gerät zurück. Mit Reparatur oder Austausch des Gerätes beginnt kein neuer Garantiezeitraum. Garantiezeit und gesetzliche Mängelansprüche Die Garantiezeit wird durch die Gewähr- leistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspa- cken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind

Garantieumfang Das Gerät wurde nach strengen Qualitäts- richtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Geräteteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können

Schalter, Akku). Diese Garantie verfällt, wenn das Gerät beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemä- ße Benutzung des Gerätes sind alle in der Betriebsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Betriebs- anleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden. Das Gerät ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsach- gemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorge- nommen wurden, erlischt die Garantie. Abwicklung im Garantiefall Um eine schnelle Bearbeitung Ihres Anlie- gens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

• Bitte halten Sie für alle Anfragen den

• Die Artikelnummer entnehmen Sie bitte dem Typenschild.

• Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte21 DE AT CH Serviceabteilung telefonisch oder per E-Mail. Sie erhalten dann weitere In- formationen über die Abwicklung Ihrer Reklamation.

• Ein als defekt erfasstes Gerät können Sie, nach Rücksprache mit unserem Kundenservice, unter Beifügung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um An- nahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie sicher, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerät bitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung. Reparatur-Service Sie können Reparaturen, die nicht der Ga- rantie unterliegen, gegen Berechnung von unserer Service-Niederlassung durchführen lassen. Sie erstellt Ihnen gerne einen Kos- tenvoranschlag. Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert einge- sandt wurden. Achtung: Bitte senden Sie Ihr Gerät gerei- nigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung. Nicht angenommen werden unfrei - per Sperrgut, Express oder mit sonstiger Son- derfracht - eingeschickte Geräte. Die Entsorgung Ihrer defekten eingesende- ten Geräte führen wir kostenlos durch. Service-Center Service Deutschland Tel.: 0800 54 35 111 E-Mail: grizzly@lidl.de IAN 273485 Service Österreich Tel.: 0820 201 222 (0,15 EUR/Min.) E-Mail: grizzly@lidl.at IAN 273485 Service Schweiz Tel.: 0842 665566 (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: grizzly@lidl.ch IAN 273485 Importeur Bitte beachten Sie, dass die folgende Anschrift keine Service-Anschrift ist. Kon- taktieren Sie zunächst das oben genannte Service-Center. Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 D-63762 Großostheim www.grizzly-service.eu

2) ELEKTRISCHE VEILIGHEID

Accu laden (zie „Laadprocédé“) Accu (

Original EG Konformitätserklärung Hiermit bestätigen wir, dass die Akku-Heckenschere Baureihe FAH 18 C4 Seriennummer 201511000001 - 201603010440 folgenden einschlägigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht: 2006/42/EG • 2000/14/EG • 2014/30/EU • 2014/35/EU • 2011/65/EU* Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet: EN 55014-1/A2:2011 • EN 55014-2/A2:2008 • EN 62233:2008 EN 61000-3-2:2014 • EN 61000-3-3:2013 • EN 60745-1/A11:2010 EN 60745-2-15/A1:2010 • EN 60335-1:2012+A11:2014 • EN 60335-2-29/A2:2010

IEC 62133:2012 • IEC 61000-4-2:2008

Zusätzlich wird entsprechend der Geräuschemissionsrichtlinie 2000/14/EG bestätigt: Schallleistungspegel: Garantiert: 93 dB(A); Gemessen: 91 dB(A) Angewendetes Konformitätsbewertungsverfahren entsprechend Anh. V / 2000/14/EG Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung (16**) trägt der Hersteller: Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 D-63762 Großostheim GERMANY

• Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter ge-fährlicher Stoffe in Elektro- und Elektronikgeräten.** Die beiden letzten Ziffern des Jahres, in dem die CE-Kennzeichnung angebracht wurde.
