BEDIENUNGSANLEITUNG CombiPower 2012 WAECO

DE 11 Sinus-Wechselrichter mit integriertem

Automatiklader

Montageanleitung

Fordern Sie weitere Informationen zur umfangreichen Produktpalette aus dem Hause Dometic WAECO an. Bestellen Sie einfach unsere Kataloge kostenlos und unverbindlich unter der Internetadresse: www.dometic-waeco.de

GB

Bitte lesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorgfältig und bewahren Sie sie auf. Geben Sie sie im Falle einer Weiterveräußerung des Geräts an den Käufer weiter.

Inhaltsverzeichnis

1 Hinweise zur Benutzung der Anleitung 12
2 Allgemeine Sicherheitshinweise 13
3 Zielgruppe dieser Anleitung .... 17
4 Lieferumfang 17
5 Bestimmungsgemäßer Gebrauch 18
6 Technische Beschreibung ..... 19
7 Gerät anschließen 34
8 Gerät ein- und ausschalten 45
9 Gerät mit der Fernbedienung konfigurieren ..... 45
10 Fehlerbeseitigung 53
11 Gewährleistung 55
12 Entsorgung....55
13 Technische Daten 56

DE

11

Hinweise zur Benutzung der Anleitung CombiPower

1 Hinweise zur Benutzung der Anleitung

GEFAHR!

Sicherheitshinweis: Nichtbeachtung führt zu Tod oder schwerer Verletzung.

WARNUNG!

Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schwerer Verletzung führen.

VORSICHT!

Sicherheitshinweis: Nichtbeachtung kann zu Verletzungen führen.

ACHTUNG!

Nichtbeachtung kann zu Materialschäden führen und die Funktion des Produktes beeinträchtigen.

HINWEIS

Ergänzende Informationen zur Bedienung des Produktes.

▶ Handlung: Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die erforderlichen Handlungen werden Schritt für Schritt beschrieben.

√Dieses Symbol beschreibt das Ergebnis einer Handlung.

Abb. 1 5, Seite 3: Diese Angabe weist Sie auf ein Element in einer Abbildung hin, in diesem Beispiel auf „Position 5 in Abbildung 1 auf Seite 3“.

Beachten Sie bitte auch die nachfolgenden Sicherheitshinweise.

CombiPower Allgemeine Sicherheitshinweise

2 Allgemeine Sicherheitshinweise

Der Hersteller übernimmt keine Haftung für Schäden aufgrund folgender Punkte:

● Montage- oder Anschlussfehler
- Beschädigungen am Produkt durch mechanische Einflüsse und Überspannungen
- Veränderungen am Produkt ohne ausdrückliche Genehmigung vom Hersteller
- Verwendung für andere als die in der Anleitung beschriebenen Zwecke

2.1 Allgemeine Sicherheit

GEFAHR!

• Kontrollieren Sie vor Inbetriebnahme des Gerätes, ob Betriebsspannung und Netzspannung übereinstimmen (siehe Typenschild).
• Verwenden Sie im Falle eines Feuers einen Feuerlöscher, der für elektrische Geräte geeignet ist.

WARNUNG!

• Wenn das Gerät oder die Anschlusskabel sichtbare Beschädigungen aufweisen, dürfen Sie das Gerät nicht in Betrieb nehmen.
• Reparaturen an diesem Gerät dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren entstehen.
  Wenden Sie sich im Reparaturfall an den Kundendienst.
• Wenn eine Batterie angeschlossen ist, liegt auch dann noch Spannung am Gerät an, wenn der Hauptschalter ausgeschaltet ist.

DE

Allgemeine Sicherheitshinweise CombiPower

VORSICHT!

• Falls Sie das Gerät demontieren:
• Stellen Sie den Hauptschalter auf „0“.
  – Lösen Sie alle Verbindungen.
• Stellen Sie sicher, dass alle Ein- und Ausgänge spannungsfrei sind.

ACHTUNG!

• Vergleichen Sie die Spannungsangabe auf dem Typenschild mit der vorhandenen Energieversorgung.
• Achten Sie darauf, dass andere Gegenstände keinen Kurzschluss an den Kontakten des Gerätes verursachen.
• Achten Sie darauf, dass sich nie die rote und die schwarze Klemme berühren.
• Ziehen Sie den Stecker nie am Anschlusskabel aus der Steck-dose.

2.2 Sicherheit bei der Installation des Gerätes

GEFAHR! Lebensgefahr durch Stromschlag!

- Bei Installation auf Booten:

Bei falscher Installation elektrischer Geräte auf Booten kann es zu Korrosionsschäden am Boot kommen. Lassen Sie die Installation des Wechselrichters von einem fachkundigen (Boots-) Elektriker durchführen.

• Fassen Sie nie mit bloßen Händen an blanke Leitungen. Dies gilt vor allem bei Leitungen im Wechselstromkreis.
• Wenn Sie an elektrischen Anlagen arbeiten, stellen Sie sicher, dass jemand in der Nähe ist, um Ihnen im Notfall helfen zu können.
• Montieren Sie das Gerät nicht in Bereichen, in denen die Gefahr einer Gas- oder Staubexplosion besteht.

CombiPower Allgemeine Sicherheitshinweise

WARNUNG!

• Montieren Sie das Gerät ausschließlich in geschlossenen, gut belüfteten Räumen.
• Montieren Sie das Gerät nie in Räumen, in denen feuergefährliche Stoffe lagern oder sich brennbare Gase gebildet haben; die Oberflächentemperatur kann bis zu 60 °C betragen.
• Verwenden Sie das Gerät nicht in Anlagen mit Bleisäure-Batterien. Diese Batterien entlüften explosives Wasserstoffgas, das durch einen Funken an den elektrischen Verbindungen entzündet werden kann.
• Achten Sie vor der Inbetriebnahme darauf, dass Zuleitung und Stecker trocken sind.

VORSICHT!

• Achten Sie auf einen sicheren Stand!
  Das Gerät muss so sicher aufgestellt und befestigt werden, dass es nicht umstürzen oder herabfallen kann.
• Stellen Sie sicher, dass das Gerät geerdet ist.
• Achten Sie auf einen ausreichenden Leitungsquerschnitt.
• Verlegen Sie die Leitungen so, dass keine Stolpergefahr entsteht und eine Beschädigung des Kabels ausgeschlossen ist.
  ● Befestigen Sie die Leitungen gut.
• Setzen Sie das Gerät keiner Wärmequelle (Sonneneinstrahlung, Heizung usw.) aus. Vermeiden Sie so zusätzliche Erwärmung des Gerätes.

ACHTUNG!

• Müssen Leitungen durch Blechwände oder andere scharfkanti- ge Wände geführt werden, dann benutzen Sie Leerrohre bzw. Leitungsdurchführungen.
• Verlegen Sie Leitungen nicht lose oder scharf abgeknickt an elektrisch leitenden Materialien (Metall).
  ● Ziehen Sie nicht an Leitungen.
• Verlegen Sie 230-V-Netzleitung und 12/24-V-Gleichstromleitung nicht zusammen im gleichen Leitungskanal (Leerrohr).
• Stellen Sie das Gerät an einem trockenen und gegen Spritzwasser geschützten Platz auf.

DE

Allgemeine Sicherheitshinweise CombiPower

• Schützen Sie das Gerät vor aggressiven Dämpfen und salzhaltiger oder feuchter Luft.
• Schützen Sie das Gerät und die Kabel vor Regen und Feuchtigkeit.
• Achten Sie auf gute Belüftung.
• Montieren Sie das Gerät ausschließlich in Räumen, nie im Freien.
• Verbinden Sie den 230-V-Ausgang des Wechselrichters nicht mit einer anderen 230-V-Quelle.

2.3 Sicherheit beim Umgang mit Batterien

WARNUNG!

- Batterien können aggressive und ätzende Säuren enthalten. Verhindern Sie jeden Körperkontakt mit der Batterieflüssigkeit. Sollte es doch zur Berührung mit Batterieflüssigkeit kommen, so spülen Sie das entsprechende Körperteil gründlich mit Wasser ab.

VORSICHT!

• Tragen Sie eine Schutzbrille und Schutzkleidung, wenn Sie an Batterien arbeiten. Berühren Sie nicht Ihre Augen, während Sie an Batterien arbeiten.
• Tragen Sie während der Arbeit an Batterien keine Metallgegenstände wie Uhren oder Ringe.
  Bleisäure-Batterien können Kurzschluss-Ströme erzeugen, die zu schweren Verbrennungen führen können.
• Achten Sie auf einen sicheren Stand! Das Gerät sowie die zu ladende Batterie müssen so sicher aufgestellt werden, dass sie nicht umstürzen oder herabfallen können.
• Rauchen Sie nicht und stellen Sie sicher, dass keine Funken in der Nähe des Motors oder der Batterie entstehen.

CombiPower Zielgruppe dieser Anleitung

ACHTUNG!

● Verwenden Sie ausschließlich wieder aufladbare Batterien.
- Beachten Sie beim Anschluss die korrekte Polarität: - rote Klemme: Pluspol der Batterie - schwarze Klemme: Minuspol der Batterie
- Verhindern Sie, dass metallische Teile auf die Batterie fallen. Das kann Funken erzeugen oder die Batterie und andere elektrische Teile kurzschließen.
- Beachten Sie die Anleitungen des Batterieherstellers und des Herstellers der Anlage oder des Fahrzeugs, in denen die Batterie verwendet wird.
- Versuchen Sie niemals, gefrorene Batterien aufzuladen.
- Falls Sie die Batterie ausbauen müssen, trennen Sie als erstes die Masseverbindung. Trennen Sie alle Verbindungen und alle Verbraucher von der Batterie, bevor Sie diese ausbauen.

3 Zielgruppe dieser Anleitung

Diese Anleitung wendet sich ausschließlich an Fachleute, die mit den entsprechenden VDE-Richtlinien vertraut sind.

4 L i e f e r u m f

● Sinus-Wechselrichter mit integriertem Automatiklader
● Batterietemperatursensor mit Anschlusskabel
● Fernbedienung mit Anschlusskabel
- Einbau- und Bedienungsanleitung
• Innensechskantschlüssel

DE

Bestimmungsgemäßer Gebrauch CombiPower

5 Bestimmungsgemäßer Gebrauch

Sinus-Wechselrichter mit integriertem Automatiklader dienen dazu, Gleichspannung 12 V bzw. von 24 V in eine 230-V-Wechselspannung von 50 Hz zu wandeln sowie folgende Batterien aufzuladen:

• Blei-Starterbatterien
• Blei-Gel-Batterien
• wartungsfreie Batterien
  ● Vliesbatterien (AGM-Batterien)

Die Geräte dürfen keinesfalls zum Laden anderer Batterietypen (z. B. NiCd, NiMH usw.) verwendet werden!

WARNUNG!

Das Gerät darf nicht zur Versorgung von medizinischen Einrichtungen verwendet werden.

WARNUNG! Explosionsgefahr!

Batterien mit einem Zellenschluss dürfen nicht geladen werden. Es besteht hierbei Explosionsgefahr durch Knallgas-Entwicklung. Nickel-Cadmium-Batterien und nicht aufladbare Batterien dürfen nicht mit dem Batterie-Ladegerät aufgeladen werden. Die Hülle dieser Batterietypen kann explosionsartig aufplatzen.

CombiPower Technische Beschreibung

6 Technische Beschreibung

6.1 Allgemeine Beschreibung

Der Sinus-Wechselrichter mit integriertem Automatiklader ist eine Kombination aus zwei Geräten:

• Batterie-Ladegerät
  ● Sinus-Wechselrichter

Das Gerät kann wie folgt eingesetzt werden:

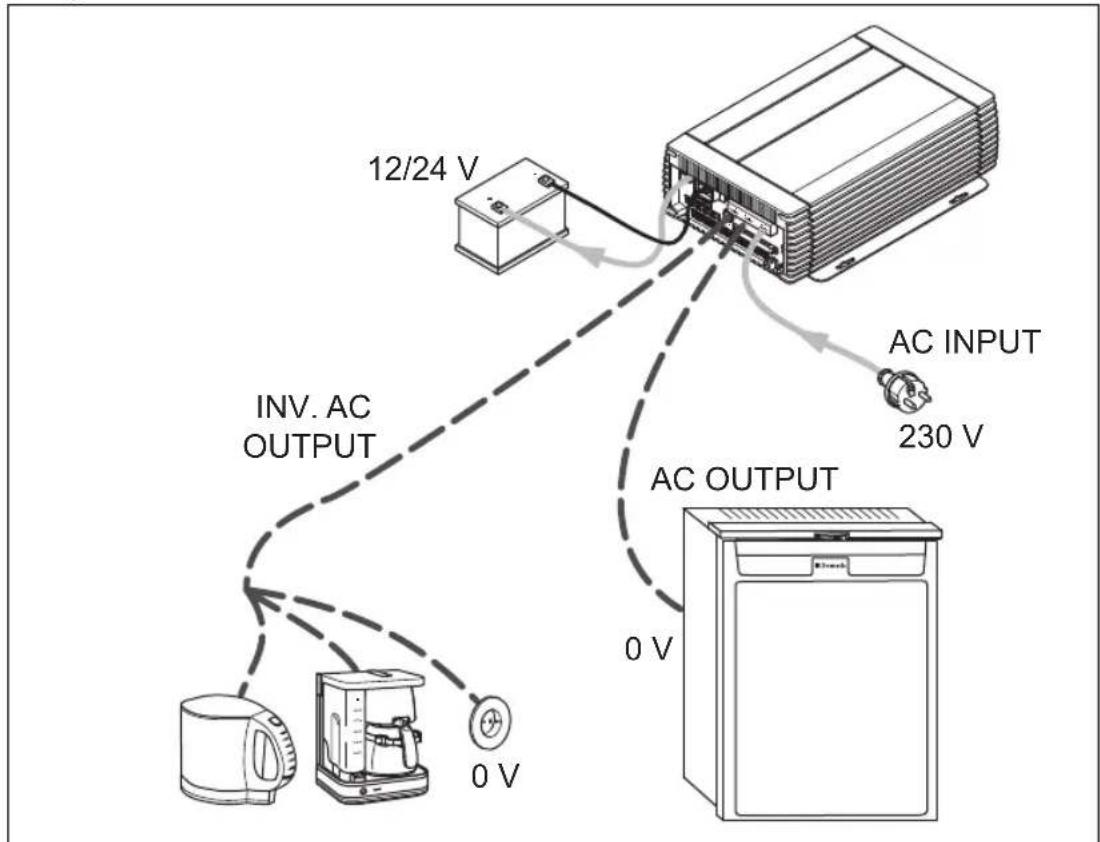

● als Automatiklader (6-stufige Ladecharakteristik)

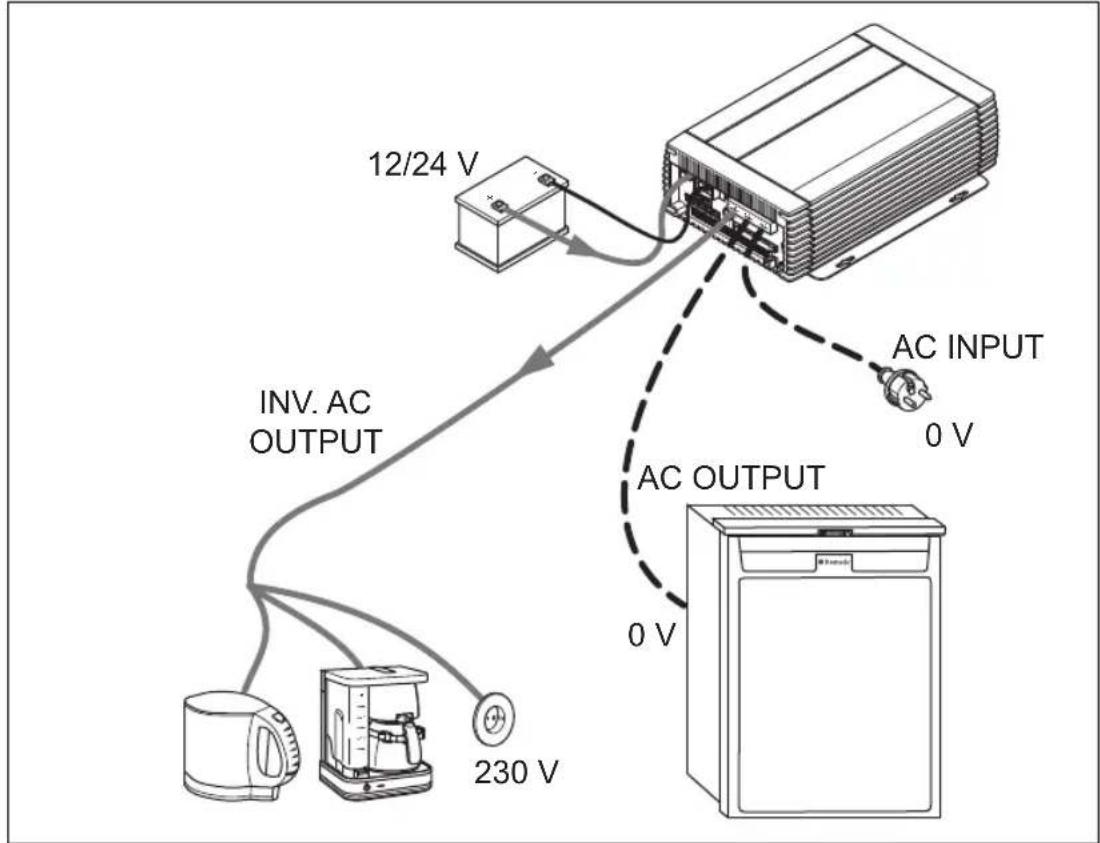

- als Sinus-Wechselrichter: das Gerät liefert eine reine 230-V-Ausgangs-spannung

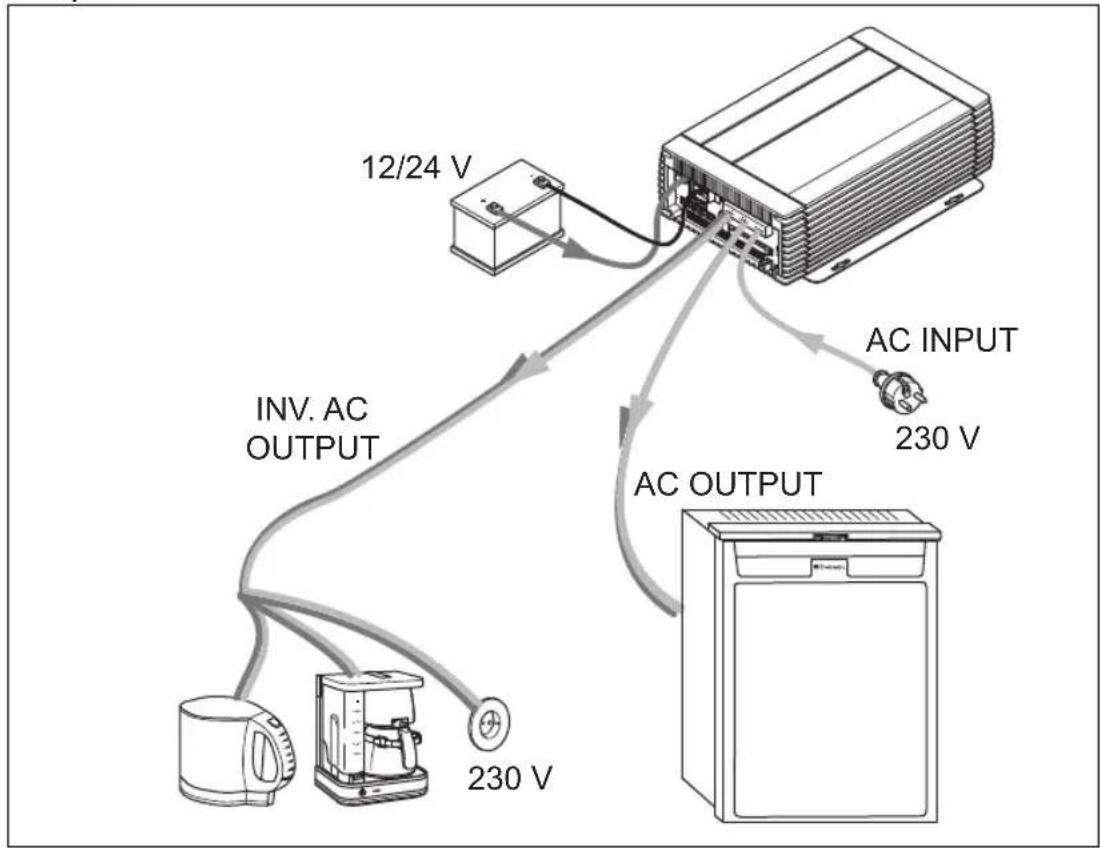

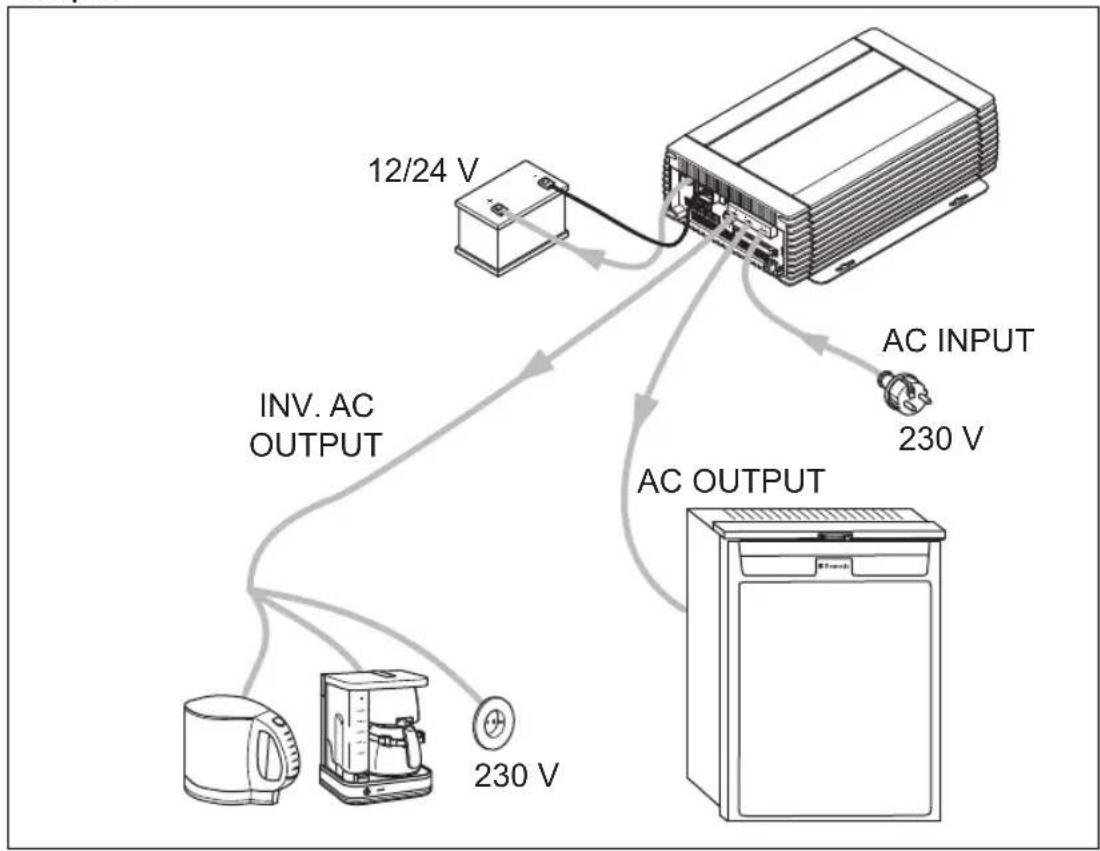

● Power-Sharing: das Gerät versorgt angeschlossene Verbraucher mit 230 V und lädt gleichzeitig eine Batterie auf
- Generatorfunktion (Netzspannungsfunktion): das Gerät unterstützt eine 230-V-Netzspannung durch Energie aus einer Batterie, indem die Energie der Batterie der 230-Volt-Energie hinzugefügt wird (gemeinsame Energiequelle)
● Power Support (PSF): das Gerät unterstützt eine 230-V-Netzspannung durch Energie aus einer Batterie, indem ein Teil der Verbraucher durch die Batterie, der andere Teil der Verbraucher durch die 230-V-Netzspannung gespeist wird (getrennte Energiequellen)
- Unterbrechungsfreie Stromversorgung (UPS): das Gerät versorgt angeschlossene Verbraucher durch Batteriestrom, wenn die Netzspannung ausfällt

Das Gerät verfügt über folgende Schutzeinrichtungen:

• DC-Unterspannungsschutz
• DC-Überspannungsschutz
- Überhitzung
- Überlastsschutz

Das Gerät wird über eine Fernbedienung bedient und konfiguriert.

Zusätzlich kann das Gerät über eine RS-232-Schnittstelle durch einen PC und mit den DIP-Schaltern am Gerät konfiguriert werden.

DE

19

Technische Beschreibung CombiPower

6.2 Bedienelemente und Anschlüsse

Pos. in Abb. 1, Bezeichnung Erklärung/Funktion Seite 3
1 POS (+) Plusklemme
2 NEG (−) Minusklemme
3 5A CHARGER/ 2.5A CHARGER	5-A/2,5-A-Charger-Anschluss
4 INV. AC OUTPUT 230-V-Ausgang WechselrichterL: SpannungsleiterN: NullleiterFG: Masseanschluss
5 AC OUTPUT 230-V-AusgangL: SpannungsleiterN: NullleiterFG: Masseanschluss
6 AC INPUT 230-V-EingangL: SpannungsleiterN: NullleiterFG: Masseanschluss
7 – Abdeckung
8 CIRCUIT BREAKER	LS: Leistungsschalter (Abb. 7, Seite 5)Der Überstromschutz löst aus, wenn ein Überstrom oder Kurzschluss auftritt.Beheben Sie die Ursache des Fehlers.Drücken Sie den Schalter, um das Gerät zurückzusetzen.
9 CHASSIS GROUND	Masseanschluss

CombiPower Technische Beschreibung

Pos. in

Abb. 1,

Bezeichnung Erklärung/Funktion

Seite 3

10 – Hauptschalter:

0: Aus
I: An

Der Hauptschalter hat Vorrang vor den Einstellungen der Fernbedienung. Wenn der Hauptschalter in der Stellung „0“ steht, können Sie das Gerät nicht mit der Fernbedienung einschalten.

11 CAN2 CAN-BUS-Anschluss
12 CAN1 CAN-BUS-Anschluss
13 LCM Anschluss der Fernbedienung
14 RS-232 Anschluss eines PCs über eine serielle RS-232-Schnittstelle
15 BAT. TEMP. Anschluss des Batteriesensors
16 FAILURE Anschluss eines Relais zur Fehleranzeige
17 INV CHR Anschluss eines externen Schalters

DE

Technische Beschreibung CombiPower

6.3 Fernbedienung

Pos. in

Abb. 3, Symbol Erklärung/Funktion Seite 4

1 – Display: zeigt Meldungen zum Betrieb oder zur Einstellung an
2 ON/OFF Gerät einschalten: Kurz drücken Gerät ausschalten: lange drücken (> 3 s)
3 Durch das Menü scrollen (Ebene höher; vertikal scrollen)
4 Lange drücken (> 2 s): Setup-Menü aufrufen Kurz drücken: Durch das Menü scrollen (Ebene tiefer; vertikal scrollen) oder einen Wert bestätigen (ENTER-Funktion)
5 ▼Durch das Menü scrollen (zurück; horizontal scrollen) oder einen Wert auswählen
6 ▲Durch das Menü scrollen (vor; horizontal scrollen) oder einen Wert auswählen
7 ALARM LED für Alarm-Anzeige

- leuchtet rot: 230-V-Unter- oder Überspannung (Over/Under Alarm), 12-V-Unter- oder Überspannung (Over/Under Alarm), Überlast (Overload) oder Lüfterstörung

8 CHARGER Status LED Ladebetrieb:

● leuchtet grün: Ladebetrieb
● aus: Ladebetrieb aus

9 INVERTER Status LED Wechselrichterbetrieb:

● leuchtet grün: Wechselrichterbetrieb
● leuchtet rot: Störung im Wechselrichterbetrieb
● aus: Wechselrichterbetrieb aus

10 AC GRID Status-LED Eingang Netzspannung:

● leuchtet grün: Wechselspannung liegt am Eingang an

● aus: keine Wechselspannung am Eingang

CombiPower Technische Beschreibung

Pos. in

Abb. 4, Symbol Erklärung/Funktion

Seite 4

11 – Jumper zum Ein-/Ausschalten eines externen

Schalters:

• Jumper offen: externe Schalterfunktion ausgeschaltet
• Jumper gesteckt (Werkseinstellung): externe Schalterfunktion eingeschaltet

12 - 4-poliger Stecker

● PIN 1: ALM (Alarm-Funktion)

zu Zeit nicht aktiviert

PIN 2: CTL

In Abhängigkeit des Jumpers (Abb. 4 11, Seite 4) kann das Gerät mit einem positiven Signal zwangsgesteuert ein- oder ausgeschaltet werden.

Jumper offen:

CTL-Eingangsspannung 5 - 60 V--- = EIN

CTL-Eingangsspannung 0 V--- = AUS

Jumper geschlossen:

CTL-Eingangsspannung 5 - 60 V--- = AUS

CTL-Eingangsspannung 0 V--- = EIN

Das Gerät kann über diese Pins ein- und ausgeschaltet werden. Hierzu wird keine externe Spannung benötigt. –ENB wird über einen Schalter mit –VCC verbunden (–VCC darf nicht mit dem Minuspol der Batterie verbunden werden.)

Siehe Abb. 6, Seite 5:

Schalter geschlossen = Gerät EIN

Schalter offen = Gerät AUS

Hinweis: Wenn das Gerät über diese Funktion eingeschaltet wird, kann es ausschließlich über den Hauptschalter ausgeschaltet werden.

13 – Buchse für das Anschlusskabel der Fernbedienung

DE

23

Technische Beschreibung CombiPower

6.4 Statusanzeigen

Die Statusanzeigen der Fernbedienung (Abb. 4 1, Seite 4) zeigen aktuelle Parameter des Gerätes. Mit den Tasten „▼“ und „▲“ kann zwischen den Anzeigen umgeschaltet werden (Abb. 15, Seite 9).

Symbol Erklärung

Ib Batteriestrom

Ig Generatorstrom

Ii Inverterstrom

Vb Batteriespannung

Vg Generatorspannung

Vi Inverterspannung

FQ Frequenz in Hz

W Leistung in Watt

°C Batterietemperatur

Hauptladephase der Batterie

• Batterie wird nicht geladen
• Phase aktiv
• Phase aktiv
• Phase aktiv

CombiPower Technische Beschreibung

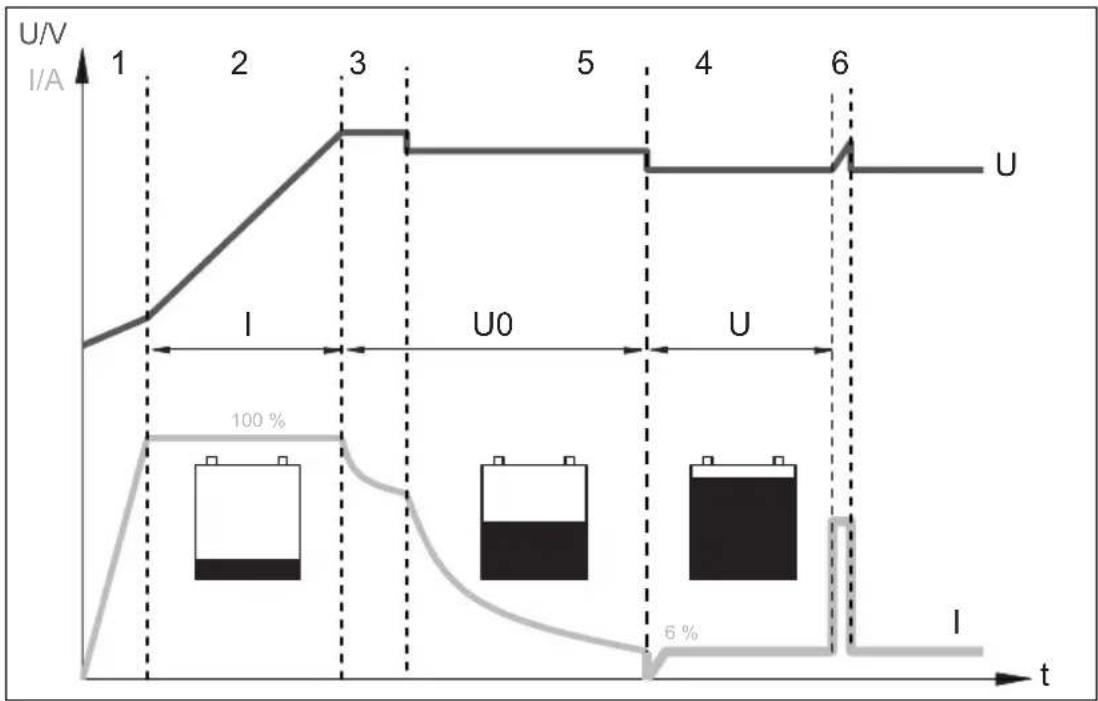

6.5 Batterielade-Funktion

Die Ladecharakteristik wird als modifizierte IU0U-Kennlinie bezeichnet.

Zunächst wird mit ansteigendem Ladestrom die Ladung der Batterie analysiert.

2: I-Phase (Bulk)

Zu Beginn des Ladevorgangs wird die leere Batterie mit konstantem Strom (100 % Ladestrom) geladen, bis die Batteriespannung 14,4 V bzw. 28,8 V erreicht. Erreicht die Batterie dieses Spannungsniveau, nimmt der Ladestrom ab.

Nun beginnt die 2-stufige Absorption-Ladephase (U0-Phase), deren Lade-spannung und Dauer von der Batteriegröße und vom Batterietyp abhängt. Für die Phasen 3 und 4 können unterschiedliche Spannungen eingestellt werden, die bis zum Erreichen des maximalen Ladestroms (6 % des eingestellten Stroms) konstant bleibt.

Phase 4 ist maximal 8 h nach Erreichen von 13,8 V bzw. 27,6 V beendet.

DE

25

Technische Beschreibung CombiPower

Die U-Phase dient zur Erhaltung der Batteriekapazität (100 %).

Falls DC-Verbraucher angeschlossen sind, werden diese vom Gerät versorgt. Nur wenn die benötigte Leistung die Kapazität des Gerätes übersteigt, wird diese zusätzliche Leistung von der Batterie genommen. Dabei wird die Batterie solange entladen, bis das Gerät wieder in die I-Phase eintritt und die Batterie auflädt.

6: 14-tägige Konditionierung

Alle 14 Tage schaltet der Batterielader zurück in die Phase 2, um die Batterie zu beleben. Hierbei werden eventuelle Müdigkeitserscheinungen wie Sulfatierung verhindert.

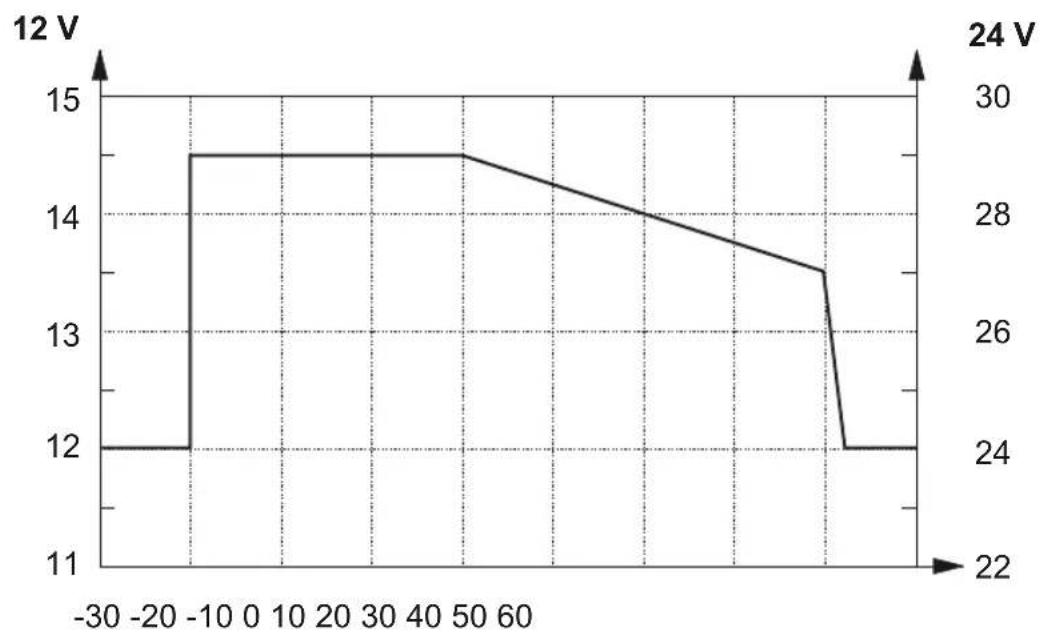

Mit Batterietemperatursensor laden

Der im Lieferumfang enthaltene Batterietemperatursensor muss angeschlossen werden. Dadurch wird die Ladespannung an die Batterietemperatur angepasst. Abhängig von der Batterietemperatur wird die Ladespannung während der U0-Phase erhöht oder gesenkt (siehe folgendes Diagramm):

CombiPower Technische Beschreibung

5-A/2,5-A-Charger (Zweiter Batterieanschluss)

Das Gerät ist mit einem Anschluss für eine zweite Batterie ausgestattet (3-Step-Lader). Über diesen Anschluss kann eine kleine Batterie (z. B. Starterbatterie) geladen werden.

Die Ladespannung beträgt 14,4 V bzw. 28,8 V. Der maximal Ladestrom beträgt 5 A bzw. 2,5 A.

6.6 Wechselrichter-Funktion

Im Wechselrichterbetrieb liefert das Gerät eine regulierte 230-V-Spannung.

Die maximale Dauerleistung beträgt 2000 VA. Schließen Sie keine Geräte an, die eine höhere Nennleistung haben. Wenn Sie mehrere Geräte anschließen, beachten Sie die, dass die Summe der Nennleistungen 2000 VA nicht übersteigt.

HINWEIS

Beachten Sie beim Anschluss von Geräten mit elektrischem Antrieb (z. B. Bohrmaschine, Kühlschrank, Schaltnetzteil usw.), dass diese zum Anlaufen oft eine höhere Leistung benötigen als auf dem Typenschild angegeben.

Ein einstellbarer Energiesparmodus schont die Batterie. Zyklisch wird geprüft, ob die Batterieleistung genutzt werden muss. Wenn nicht, wird die Funktion abgeschaltet und es wird kein Leerlaufstrom verbraucht.

DE

Technische Beschreibung CombiPower

6.7 Anschlüsse

An den Plus- und Minusklemmen wird eine Batterie angeschlossen. Am Eingang „AC INPUT“ (Abb. 1 6, Seite 3) kann eine 230-V-Spannungsquelle angeschlossen werden. Die Versorgung über den Eingang „AC INPUT“ hat Vorrang vor der Versorgung über eine Batterie, so dass die Batterie nicht unnötig entladen wird.

An den Ausgängen liegt unter folgenden Voraussetzungen Spannung an:

- „INV. AC OUTPUT“ (Abb. 1 4, Seite 3)

– eine Batterie ist angeschlossen
– eine 230-V-Spannungsquelle ist angeschlossen
– eine Batterie und eine 230-V-Spannungsquelle sind angeschlossen (Die Batterie wird geladen, wenn die Verbraucher nicht die komplette Leistung benötigen)

- „AC OUTPUT“ (Abb. 1 5, Seite 3)

- eine 230-V-Spannungsquelle ist angeschlossen

CombiPower Technische Beschreibung

6.8 Funktionen ermöglichen

Das Gerät unterstützt die im Folgenden beschriebenen Funktionen.

Power-Sharing-Funktion

Wenn die Belastung der angeschlossenen Verbraucher und des Batterieladestroms höher ist als die angeschlossene 230-V-Spannungsquelle verkraftet, würde normalerweise die Sicherung der Spannungsquelle auslösen. Durch das Power-Sharing verringert das Gerät den Batterieladestrom und erhöht somit die Leistung, die für die angeschlossenen Verbraucher zur Verfügung steht.

Der Power-Sharing-Level (Eingangsstrom am 230-V-Eingang) kann über die Fernbedienung konfiguriert werden. Er muss an die Sicherung der Spannungsquelle angepasst werden. Wenn diese z. B. mit 10 A abgesichert ist, muss der Power-Sharing-Level ebenfalls 10 A betragen.

Beispiel:

DE

29

Technische Beschreibung CombiPower

Generatorfunktion (externe Netzspannungsversorgung)

ACHTUNG!

Beachten Sie bei der Generatorfunktion die länderspezifischen Normen.

Wenn der Verbraucherstrom höher ist als die Sicherung der angeschlossenen 230-V-Spannungsquelle, würde diese normalerweise auslösen. Durch die Generatorfunktion kann das Gerät zusätzliche Leistung zur Verfügung stellen. Diese entnimmt das Gerät aus der Batterie.

Wenn die angeforderte Leistung unter den Power-Sharing-Level sinkt, lädt das Gerät die Batterie wieder auf.

Im Generatorbetrieb arbeiten die 230-V-Spannungsquelle und die Batterie zusammen als eine Spannungsquelle.

Beispiel:

CombiPower Technische Beschreibung

Power-Support-Funktion

Falls die Generatorfunktion wegen länderspezifischer Normen nicht erlaubt ist, weil das Gerät dabei parallel zum 230-V-Netz arbeitet, kann die Supportfunktion verwendet werden. Hierbei werden die Ausgänge „AC OUTPUT“ und „INV. AC OUTPUT“ voneinander galvanisch getrennt.

Die 230-V-Spannungsquelle liefert Spannung an den Ausgang „AC OUTPUT“, während die Batterie den Ausgang „INV. AC OUTPUT“ versorgt.

Wenn die Verbraucher an „INV. AC OUTPUT“ mehr Strom benötigen als die Batterie liefern kann, werden diese Verbraucher abgeschaltet. Wenn die Verbraucher an „AC OUTPUT“ mehr Strom benötigen als der eingestellte Power-Sharing-Level (muss dem Wert der Sicherung der 230-V-Spannungsquelle entsprechen), löst die Sicherung der 230-V-Spannungsquelle aus. Wenn z. B. die Stromversorgung auf einem Campingplatz mit 10 A gesichert ist, Ihre Verbraucher aber 16 A benötigen, löst die Campingplatz-Sicherung aus.

Beispiel:

DE

Technische Beschreibung CombiPower

Unterbrechungsfreie Stromversorgung

Das Gerät kann als unterbrechungsfreie Stromversorgung eingesetzt werden. Dabei versorgt das Gerät angeschlossene Verbraucher durch Batteriestrom, wenn die Netzspannung ausfällt.

Diese Funktion können Sie z. B. verwenden, wenn Sie Ihre Klimaanlage bei Ausfall der 230-V-Stromversorgung weiterlaufen lassen möchten.

HINWEIS

Sie können über die Fernbedienung konfigurieren, wie lange der Wechselrichter nach Netzausfall in Betrieb sein soll. Dadurch wird verhindert, dass die Batterie tiefentladen wird.

Beispiel:

12/24 V INV. AC OUTPUT AC INPUT 0 V AC OUTPUT 0 V 230 V

CombiPower Technische Beschreibung

Batterielader-Funktion

Die angeschlossene Batterie wird geladen und konditioniert, wenn am Eingang „AC INPUT“ eine 230-V-Spannungsquelle angeschlossen ist.

Beispiel:

Gerät anschließen CombiPower

7 Gerät anschließen

7.1 Gerät befestigen

Beachten Sie bei der Wahl des Montageortes folgende Hinweise:

• Die Montage des Geräts kann horizontal wie auch vertikal erfolgen.
• Das Gerät muss an einer vor Feuchtigkeit geschützten Stelle eingebaut werden.
• Das Gerät darf nicht in Umgebungen mit entflammbaren Materialien eingebaut werden.

Das Gerät darf nicht in staubigen Umgebungen eingebaut werden.

- Der Einbauort muss gut belüftet sein. Bei Installationen in geschlossenen kleinen Räumen sollte eine Be- und Entlüftung vorhanden sein. Der freie Abstand um das Gerät muss mindestens 25 cm betragen.

- Der Lufteintritt auf der Unterseite bzw. der Luftaustritt auf der Rückseite des Geräts muss freibleiben.

- Bei Umgebungstemperaturen, die höher als 40 °C (z. B. in Motor- oder Heizungsräumen, direkte Sonneneinstrahlung) sind, regelt das Gerät wegen der Eigenerwärmung zum Schutz die Leistung herunter.

- Die Montagefläche muss eben sein und eine ausreichende Festigkeit aufweisen.

- Montieren Sie das Gerät nicht im selben Bereich wie die Batterien.

- Montieren Sie das Gerät nicht oberhalb von Batterien, weil korrosiver Schwefeldampf von den Batterien aufsteigen kann, der das Gerät beschädigt.

ACHTUNG!

Bevor Sie irgendwelche Bohrungen vornehmen, stellen Sie sicher, dass keine elektrischen Kabel oder andere Teile des Fahrzeugs durch Bohren, Sägen und Feilen beschädigt werden.

Befestigen Sie das Gerät wie folgt:

▶Schrauben Sie das Gerät fest, indem Sie jeweils eine Schraube durch die Bohrungen in den Haltern schrauben.

CombiPower Gerät anschließen

7.2 Gerät anschließen

Batterie anschließen (Abb. 8, Seite 6)

Beachten Sie folgende Hinweise beim Anschluss der Batterie:

• Achten Sie beim Anklemmen auf saubere Pole der Batterie.
• Achten Sie auf feste Verbindungen; ziehen Sie die Befestigungsschraube mit 12 – 13 Nm an.
• Halten Sie die Kabellängen so kurz wie möglich.
• Wählen Sie einen ausreichenden Querschnitt für das Anschlusskabel bei einer Kabellänge bis zu 1,5 m:
• CombiPower 2012: ≥ 70 ~mm^2

• CombiPower 2024: ≥ 50 ~mm^2

• Sichern Sie die Plusleitung mit einer Sicherung ab:

• CombiPower 2012: 250 A
• CombiPower 2024: 125 A

● Verlegen Sie die Kabel gemäß VDE 100 (Deutschland).

- Schließen Sie das Minus-Kabel direkt an den Minuspol der Batterie an, nicht an das Chassis eines Fahrzeug oder Schiffes.

● Verwenden Sie folgende Kabelfarbel:

• Rot: Plus-Anschluss
  – Schwarz: Minusanschluss

- Achten Sie darauf, dass die Polarität nicht vertauscht wird. Bei Verpolung der Anschlüsse entsteht ein großer Funkenschlag, und das Gerät wird beschädigt.

▶ Verbinden Sie den Anschluss „POS (+)“ (Abb. 1 1, Seite 3) mit dem Pluspol (+) der Batterie.
▶ Verbinden Sie den Anschluss „NEG (−)“ (Abb. 1 2, Seite 3) mit dem Minuspol (−) der Batterie

DE

Gerät anschließen CombiPower

5-A/2,5-A-Charger anschließen

Der 5-A/2,5-A-Charger-Anschluss dient zum Anschluss einer kleinen Batterie, z. B. einer Starterbatterie. Der 5-A/2,5-A-Charger lädt die Batterie mit einem maximalen Ladestrom von 5 A bzw. 2,5 A und einer maximalen Spannung von:

● CombiPower 2012: 14,4 A
- CombiPower 2024: 28,8 A

▶Schließen Sie den Pluspol der Batterie an den 5-A/2,5-A-Charger (Abb. 1 3, Seite 3) an.

Verwenden Sie eine Leitung mit einem Mindestquerschnitt von 2,5 mm².

▶Sichern Sie die Plusleitung mit einer Sicherung von 7,5 A ab.

▶Verbinden Sie den Minuspol der Batterie mit dem Minuspol der Service-batterie.

230-V-Anschlüsse anschließen

WARNUNG!

Alle 230-V-Anschlüsse dürfen nur durch Fachpersonal durchgeführt werden.

Beachten Sie folgende Hinweise beim Anschluss ans Netz:

- Wählen Sie einen ausreichenden Querschnitt für das Anschlusskabel in Abhängigkeit zum maximalen Strom:

• INV. AC OUTPUT: mindestens 2,5 mm ^2
• AC OUTPUT, AC INPUT: mindestens 2,5 ~mm^2

Für Ströme größer als 25 A wählen Sie einen entsprechenden Querschnitt.

• Beachten Sie bei den Kabelfarben die länderspezifischen Vorschriften.
  ▶ Entfernen Sie die Abdeckung (Abb. 1 7, Seite 3).

CombiPower Gerät anschließen

▶Schließen Sie die gewünschten Leitungen an:

- INV. AC OUTPUT (Abb. 1 4, Seite 3): 230-V-Ausgang für den Wechselrichterbetrieb. Schließen Sie hier Ihre Verbraucher an, die Sie im Wechselrichterbetrieb betreiben. Sichern Sie die Leitung mit einem zweipoligen Schutzschalter (MCB) oder einem Fehlerstromschutzschalter ab.

- AC OUTPUT (Abb. 1 5, Seite 3): 230-V-Ausgang (max. 50 A) Schließen Sie hier Ihre 230-V-Verbraucher an. - AC INPUT (Abb. 1 6, Seite 3): 230-V-Eingang (max. 50 A) Schließen Sie hier Ihre externe 230-V-Spannungsquelle an. Sichern Sie die Leitung mit einer Sicherung (der Wert ist abhängig vom Kabelquerschnitt) und entweder einem zweipoligen Schutzschalter (MCB) oder einem Fehlerstromschutzschalter ab.

Schließen Sie die Leitungen gemäß Abb. 9, Seite 6 an.

▶ Montieren Sie die Abdeckung (Abb. 1 7, Seite 3) wieder.

Chassis erden

Das metallische Gehäuse des Gerätes ist intern mit dem Nullleiter elektrisch verbunden und muss somit mit dem Chassis des Fahrzeugs verbunden werden.

▶ Verbinden Sie den Anschluss „CHASSIS GROUND“ (Abb. 1 9, Seite 3) über eine niederohmige elektrische Verbindung mit dem Fahrzeug-Chassis.

Fernbedienung anschließen

▶ Stecken Sie einen Stecker des Fernbedienungs-Anschlusskabels in den Anschluss „LCM“ (Abb. 1 13, Seite 3).
▶ Stecken Sie den anderen Stecker des Fernbedienungs-Anschlusskabels in die Buchse der Fernbedienung (Abb. 4 13, Seite 4).

PC anschließen

▶Stecken Sie den Western-Stecker des RS-232-Anschlusskabels in den Anschluss „RS-232“ (Abb. 1 14, Seite 3).
▶ Stecken Sie den seriellen Stecker des RS-232-Anschlusskabels in die PC-Buchse.

DE

Gerät anschließen CombiPower

Batteriesensor anschließen

▶ Stecken Sie den Stecker des Batteriesensors in den Anschluss „BAT. TEMP.“ (Abb. 1 15, Seite 3).
▶ Bringen Sie den Batteriesensor am Gehäuse der Batterie an (Abb. 8 2, Seite 6).

Die Verschaltung des Kabels ist wie folgt (Abb. 10, Seite 7):

PIN-Nr. Signal-Beschreibung

1 Nicht verwendet

2 Masse

3 Batteriesensor

4 Nicht verwendet

5 Nicht verwendet

6 Nicht verwendet

Relais zur Fehleranzeige anschließen

Bei einem Alarm schaltet der Alarmkontakt (Wechselkontakt) auf den Arbeitskontakt.

▶ Schließen Sie das Relais zur Fehleranzeige entsprechend Abb. 12, Seite 8 am Anschluss „FAILURE“ (Abb. 1 16, Seite 3) an:

• NO (Normally Open): Arbeitskontakt
• COM (Common): Wechselkontakt
• NC (Normally Closed): Ruhekontakt

Spezifikation für das Relais:

Maximal Spannung Last		Stromaufnahme
		NO NC
250 V~	Ohmsch	0,5 A	0,5 A
12 V/24 V---	Ohmsch	1 A	1 A

CombiPower Gerät anschließen

Folgende Fehler können angezeigt werden:

• Unterspannung am Eingang
• Überspannung am Eingang
  • Kurzschluss am Ausgang
• Übertemperatur
• Überlast
• Lüfterausfall

Externen Schalter anschließen

ACHTUNG!

Schließen Sie einen externen Schalter nur dann an, wenn Sie die Fernbedienung nicht verwenden (nicht Normalbetrieb).

Schließen Sie einen externen Schalter gemäß Abb. 13, Seite 8 bis Abb. 14, Seite 8 am Anschluss „INV CHR“ (Abb. 1 17, Seite 3) an. Verwenden Sie Leitungen mit einem Mindestquerschnitt von 0,5–0,8 m m ^2 .

Legende für Abb. 13, Seite 8 bis Abb. 14, Seite 8:

• ENB Enable +
- ENB: Enable –
GND: Masse

DE

Gerät anschließen CombiPower

7.3 DIP-Schalter einstellen

Sie können das Gerät mit Hilfe der beiden DIP-Schalter SWA und SWB an die vorhandene Elektrik anpassen. Die Einstellungen der Fernbedienung haben Vorrang vor den Einstellungen der DIP-Schalter (Default-Einstellungen).

▶ Entfernen Sie die Abdeckung (Abb. 1 7, Seite 3).

ACHTUNG! Beschädigungsgefahr!

Einstellungen, die in den folgenden Tabellen mit dem Symbol ⚠ gekennzeichnet sind, dürfen nur von Fachpersonal eingestellt werden.

▶Stellen Sie die DIP-Schalter entsprechend Ihren Anforderungen ein.
Die jeweiligen Einstellmöglichkeiten für die DIP-Schalter finden Sie auf den folgenden Seiten.
▶Starten Sie das Gerät neu, damit die Werte eingelesen werden.
Schalten Sie dazu den Hauptschalter aus und wieder ein.
▶ Montieren Sie die Abdeckung (Abb. 1 7, Seite 3) wieder.

CombiPower Gerät anschließen

SWA

Die Werkseinstellungen sind in der Tabelle fett hervorgehoben.

Parameter Einstellung Schalterstellung

Energiesparmodus ausgeschaltet
	SWA10
40 VA	SWA10
80 VA	SWA10
100 VA	SWA10
120 VA	SWA10
160 VA	SWA10
180 VA	SWA10
220 VA	SWA10
Frequenz der Ausgangs-spannung △	50 Hz
	60 Hz

DE

Gerät anschließen CombiPower

Parameter Einstellung Schalterstellung

Ausgangsspannung △200 V		SWA
	220 V	SWA
	230 V	SWA
	240 V	SWA
Ground Relay △Legt fest, ob der Masse-anschluss (Abb. 19,Seite 3) funktioniert.	Aus	SWA
	Ein	SWA
ResetSetzt das Gerät in den Liefer-zustand zurück.	Aus	SWA
	Ein	SWA

CombiPower Gerät anschließen

SWB

Die Werkseinstellungen sind in der Tabelle fett hervorgehoben.

Parameter Einstellung Schalterstellung

Supportfunktion Aus		SWB	10
	Ein	SWB	10
Generatorfunktion Aus		SWB	10
	Ein	SWB	10
Power-Sharing-Level Begrenzt den Eingangsstrom am 230-V-Eingang (Überlastschutz).	6 A	SWB	10
	10 A	SWB	10
	16 A	SWB	10
	25 A	SWB	10
Power-Sharing Aus		SWB	10
	Ein	SWB	10

Gerät anschließen CombiPower

Parameter Einstellung Schalterstellung

Batterietypen △Batterietyp I		SWB	10
	Batterietyp II	SWB	10
	Batterietyp III	SWB	10
	Batterietyp IV	SWB	10
Standard-BetriebsmodusIn der Einstellung „COMBI Power On“ funktioniert das Gerät als Ladegerät und bei Bedarf als Wechselrichter, wenn am Wechselspannungseingang nicht genügend Strom zur Verfügung steht.In der Einstellung „CHR Power On“ funktioniert das Gerät nur als Ladegerät. Die Wechselrichterfunktion ist abgeschaltet.	COMBI Power On	SWB	10
	CHR Power on	SWB	10

	Batterietyp I Batterietyp II Batterietyp III						Batterietyp IV(Customer)
	12 V	24 V	12 V	24 V	12 V	24 V	12 V	24 V
Ladespannung I-Phase(Bulk)	14,4 V	28,8 V	14,4 V	28,8 V	14,7 V	29,6 V	14 – 15 V	28 – 30 V
Ladespannung U0-Phase(Absorption)	14,4 V	28,8 V	14,25 V	28,5 V	14,25 V	28,5 V	14 – 15 V	28 – 30 V
Ladespannung U-Phase(Floating)	13,5 V	27,0 V	13,8 V	27.6 V	13.6 V	27,2 V	13 – 14 V	26 – 28 V

CombiPower Gerät ein- und ausschalten

8 Gerät ein- und ausschalten

HINWEIS

Der Hauptschalter (Abb. 1 10, Seite 3) am Gerät muss in der Stellung „I“ stehen.

Drücken Sie den Taster „ON/OFF“ (Abb. 3 2, Seite 4) auf der Fernbedienung.
√ Das Gerät ist eingeschaltet, die Meldung „System Initialisation ...“ wird im Display angezeigt.
√Nach einigen Sekunden zeigt das Display die Meldung „System startup please wait...“.

Der Systemstatus wird geprüft.

√Nach etwa 5 bis 10 Sekunden ist das Display betriebsbereit und zeigt den Status des Gerätes an:

– Das Gerät ist betriebsbereit: Das Display zeigt Betriebsparameter an.

– Alarmmeldungen stehen an: Unterspannung (Undervoltage), Überlast (Overload), Lüfterstörung (Fan Failure), Übetrtemperatur (Overtemperature)

– Fehler sind aufgetreten: Unterspannung (UVP), Überspannung (OVP), Übertemperatur (OTP), Überlast (OLP)

9 Gerät mit der Fernbedienung konfigurieren

9.1 Grundsätzliches

Der Zugang zum Menü „Another Param“, mit dem Sie grundsätzliche Einstellungen festlegen, ist mit einem Passwort gesichert. Das Passwort bei Werksauslieferung ist „0000“.

Setup-Modus aufrufen

▶ Schalten Sie das Gerät ein, siehe Kapitel „Gerät ein- und ausschalten“ auf Seite 45.
▶Drücken Sie die Taste „auf der Fernbedienung länger als 2 s.
√Sie befinden sich im Setup-Modus.

DE

Gerät mit der Fernbedienung konfigurieren CombiPower

Menü und Parameter auswählen

HINWEIS

Die Menü- und Parameterstruktur finden Sie in Abb. 15, Seite 9.

▶Rufen Sie den Setup-Modus auf.
▶ Navigieren Sie mit der Taste „▼“ oder „▲“ zum gewünschten Menü.
▶Drücken Sie die Taste „„Um das Menü auszuwählen.
▶ Navigieren Sie mit der Taste „▼“ oder „▲“ zum gewünschten Parameter.
▶Drücken Sie die Taste „„Um den Parameter auszuwählen.
▶ Stellen Sie mit der Taste „▼“ oder „▲“ den gewünschten Wert für den Parameter ein.
▶Drücken Sie kurz die Taste „“ um den Wert zu speichern.

Setup-Modus beenden

▶Drücken Sie die Taste „auf der Fernbedienung

Alle Parameter auf Lieferzustand zurücksetzen

▶Rufen Sie den Setup-Modus auf.
▶Navigieren Sie zum Menü „Another Param“.
Wählen Sie aus dem Menü den Menüpunkt „RST to Default“.
▶Bestätigen Sie mit der Taste „
√Das Display zeigt „ON“.
▶Drücken Sie erneut die Taste „
√Sämtliche Parameter werden auf den Lieferzustand zurückgesetzt.

CombiPower Gerät mit der Fernbedienung konfigurieren

9.2 Parameterübersicht

Menü „Change Run Mode“ (Betriebsmodus)

Parameter Erklärung

COMBI Power On Gerät funktioniert als Ladegerät und bei Bedarf als Wechselrichter, wenn am Wechselspannungseingang nicht genügend Strom zur Verfügung steht.

CHR Power On Gerät funktioniert nur als Ladegerät. Die Wechselrichterfunktion ist abgeschaltet.

Menü „P.S. Mode Param“ (Power-Sharing-Modus)

Parameter Erklärung Wertebereich Standard

Iac setup Power-Sharing-Level: Begrenzt den Eingangsstrom am 230-V-Eingang (Überlastschutz).		3 A – 25 A 3 A
Power Sharing	Legt den Power-Sharing-Modus fest:Disable = ausgeschaltetGEN. = GeneratorfunktionSUPP. = SupportfunktionSHAR. = Power-Sharing„SHAR.“ ermöglicht die Power-Sharing-Funktion.”SHAR. GEN.“ ermöglicht die Power-Sharing- und die Generatorfunktion.”SHAR. SUPP.“ ermöglicht die Power-Sharing- und die Supportfunktion.”SHAR. SUPP. GEN“ ermöglicht die Power-Sharing-, die Support und die Generatorfunktion.	Disable	Disable

DE

Gerät mit der Fernbedienung konfigurieren CombiPower

Menü „User Interface“ (Bedienparameter)

Parameter Erklärung Wertebereich Standard
LCDcontrast	Stellt den Kontrast des Displays ein	0 % – 100 % 50 %
LCDAuto-off	Legt fest, nach welcher Zeit die Beleuchtung des Displays ausgeschaltet wird	0 s – 250 s 120 s
Buzzer setting	Legt fest, ob und wann die Fernbedienung Pieptöne ertönen lassen soll:Disable = ausgeschaltetMSG = Hinweiston beim Einschalten sowie bei jedem TastendruckAlert = Warnton bei Lüfterstörung, Unterspannung, Überlast oder ÜbertemperaturSHDN = Warnton beim Herunterfahren des Geräts wegen Überspannung, Unterspannung, Überlast oder Übertemperatur	DisableSHDNAlertAlert, SHDNMSGMSG, SHDNMSG, AlertMsg, Alert, SHDN	Msg, Alert, SHDN
Alert setting	Legt fest, bei welchen Fehlermeldungen das Relais melden soll (siehe Kapitel „Relais zur Fehleranzeige anschließen“ auf Seite 38):Disable = ausgeschaltetAlert = Alarm bei Lüfterstörung, Unterspannung oder ÜberlastSHDN = Alarm bei Überspannung, Unterspannung, Überlast oder Übertemperatur	DisableSHDNAlertAlert, SHDN	Alert, SHDN
ShutdownRetry	Legt fest, wie oft nach einem störungsbedingten Herunterfahren das Gerät erneut automatisch gestartet wird.(Disable = Nie)	Disable, 1– 15 5

CombiPower Gerät mit der Fernbedienung konfigurieren

Parameter Erklärung Wertebereich Standard

Inv Off delay Legt fest, nach welcher Zeit das Gerät automatisch von 230-V-Spannung auf Batteriespannung umschaltet. (Disable = Nie)		Disable, 1 – 10 min Disable
Language Stellt die Sprache des Displays ein		English Italian Spanish French German (Deutsch)	English
New Password	Legt das Passwort fest. Das Passwort besteht aus 4 Ziffern	0000 – 9999 0000

Menü „I/P Parameter“ (Eingangsparameter)

Parameter Erklärung Wertebereich Standard

OVP Setting Wert der Überspannung, bei der der Wechselrichterbetrieb abgeschaltet wird		CombiPower 2012:15 – 16 V---CombiPower 2024:30 – 32 V---	16 V---32 V---
OVP Recovery	Wert der Spannung, bei der der Wechselrichterbetrieb nach Abschaltung durch Überspannung automatisch wieder eingeschaltet wird	CombiPower 2012:13,5 – 14,5 V---CombiPower 2024:27 – 29V---	14,5 V---29 V---
UVP Setting Wert der Unterspannung, bei der der Wechselrichterbetrieb abgeschaltet wird		CombiPower 2012:10,5 – 11,5 V---CombiPower 2024:21 – 23 V---	10,5 V---21 V---
UVP Recovery	Wert der Spannung, bei der der Wechselrichterbetrieb nach Abschaltung durch Unterspannung automatisch wieder eingeschaltet wird	CombiPower 2012:12,5 – 13,5 V---CombiPower 2024:25 – 27 V---	12,5 V---25 V---
UV Alarm Wert der Spannung, bei der ein Unterspannungsalarm ausgegeben wird		CombiPower 2012:10,5 – 11,5 V---CombiPower 2024:21 – 23 V---	10,5 V---21 V---

DE

Gerät mit der Fernbedienung konfigurieren CombiPower

Menü „O/P Parameter“ (Ausgangsparameter)

Parameter Erklärung Wertebereich Standard
O/P Voltage	Ausgangsspannung	200 V~ - 240 V~	230 V~
O/P Frequency	Frequenz der Ausgangs-spannung	47 Hz - 63 Hz 50 Hz
Sync Frequency	Frequenztoleranz der Ausgangsspannung zur SynchronisationWenn die Frequenztoleranz abgeschaltet ist (Disabled), liegt die Frequenz der Ausgangs-spannung zwischen 47 und 63 Hz.	Disabled,0,1 Hz - 7 Hz	7 Hz
Overload Alarm	Prozentualer Wert der Leistung, bei der ein Überlastalarm ausge-geben wird	50 % - 110 % 100 %
Saving Level	Legt den Energiesparmodus fest: Mindestlast zum Wieder-einschaltenDisable = Nie1 = 40 VA2 = 80 VA3 = 100 VA4 = 120 VA5 = 160 VA6 = 180 VA7 = 220 VA	Disabled, 1 - 7 Disabled
Saving Interval	Zeitabstand, in dem geprüft wird, ob ein Verbraucher mit der Mindestlast eingeschaltet ist	0,1 - 2 s 2 s

CombiPower Gerät mit der Fernbedienung konfigurieren

Parameter Erklärung Wertebereich Standard

Ground Relay

Legt fest, ob die Erdungsrelais-Funktion eingeschaltet ist.Wenn die Erdungsrelais-Funktioneingeschaltet ist, wird der Nullleiter (N) des Wechselrichterausgangkreises automatisch intern an die Sicherheitserde (PE/GND) angeschlossen, wenn das Gerät als Wechselrichter arbeitet.Wenn Wechselstrom von einer externen 230-V-spannungsquelle bezogen wird, wird diese Verbindung automatisch getrennt.Wenn die Erdungsrelais-Funktionausgeschaltet ist, besteht keine Verbindung zwischen Nullleiter (N) und Sicherheitserde (PE/GND), wenn das Gerät als Wechselrichter arbeitet.Beachten Sie bei dieser Einstellung die länderspezifischen Vorschriften.

Auto ONAuto OFF

Auto OFF

Gerät mit der Fernbedienung konfigurieren CombiPower

Menü „Charge Parameter“ (Ausgangsparameter)

Parameter Erklärung Wertebereich Standard
Ibat Setup Legt den Ladestrom im Lade-betrieb fest.		CombiPower 2012:20 – 100 A	50 A
		CombiPower 2024:10 – 50 A	25 A
Second charger	Legt fest, ob der 5-A/2,5-A-Char-ger ein- oder ausgeschaltet ist.	ON	ON
		OFF
Max. Bulk timer	Legt fest, wie lange die Batterie in der I-Phase (Bulk) geladen werden soll.	8 – 18 h 8 h
Battery type Legt den Batterietyp fest.Standard = Standardbatterien (Batterietyp I)Acid = Säurebatterien (Batterietyp II)GelAGM = Gel- und AGM-Batterien (Batterietyp III)Spiral = Batterien mit Spiral-zellen (Batterietyp III)Customer = eigene Werte (Batterietyp IV; entsprechend Hersteller-Empfehlungen)Die Angaben zur zugehörigen Ladespannung sind im Gerät gespeichert.		StandardAcidGelAGM/SpiralCustomer	Standard

	Batterietyp I Batterietyp II Batterietyp III						Batterietyp IV(Customer)
	12 V	24 V	12 V	24 V	12 V	24 V	12 V	24 V
Ladespannung I-Phase(Bulk)	14,4 V	28,8 V	14,4 V	28,8 V	14,7 V	29,6 V	14 – 15 V	28 – 30 V
Ladespannung U0-Phase(Absorption)	14,4 V	28,8 V	14,25 V	28,5 V	14,25 V	28,5 V	14 – 15 V	28 – 30 V
Ladespannung U-Phase(Floating)	13,5 V	27,0 V	13,8 V	27.6 V	13.6 V	27,2 V	13 – 14 V	26 – 28 V

CombiPower Fehlerbeseitigung

Menü „RST to default“ (Lieferzustand)

Parameter Erklärung

RST to default

Setzt das Gerät in den Lieferstand zurück (siehe Kapitel „Alle Parameter auf Lieferzustand zurücksetzen“ auf Seite 46).

10 Fehlerbeseitigung

Fehler Ursache Behebung

Keine Ausgangsspannung an den Ausgängen „INV. AC OUTPUT“ und „AC OUT-PUT“ und kein Ladestrom, keine LED leuchtet	Gerät ist ausgeschaltet Hauptschalter prüfen
	Gerät defekt Gerät austauschen
	Kein Kontakt zur Batterie Kontakt und Kabel prüfenGgf. Zündung einschalten
	Batterie entladen Batterie laden
	Batterie defekt Batterie tauschen
	Sicherung defekt (im Gerät oder fahrzeugseitig/zur Batterie)	Sicherung durch eine Siche-rung derselben Spezifikation austauschen
Keine Ausgangsspannung, LED „Alarm“ leuchtet rot, Display zeigt „Overload Alert“	Gerät ist zu 100 % ausgelastet Last reduzieren (Verbraucher abschalten)Gerät aus- und wieder ein-schalten
Keine Ausgangsspannung, LED „Alarm“ leuchtet rot, Display zeigt „UV Alert“	Batteriespannung zu gering Batterie laden
Keine Ausgangsspannung, LED „Inverter“ leuchtet rot, Display zeigt „OLP Shut-down“	KurzschlussFalsche Verkabelung	230-V-Kabel prüfen.
	Überlast Last reduzieren (Verbraucher abschalten)Gerät aus- und wieder ein-schalten
Keine Ausgangsspannung, LED „Inverter“ leuchtet rot, Display zeigt „OLP Shut-down“	DC-Überspannung Batteriespannung reduzierenoder Batterie tauschen
Keine Ausgangsspannung, LED „Inverter“ leuchtet rot, Display zeigt „UVP Shut-down“	DC-Unterspannung	Kabel prüfenBatterie laden

DE

Fehlerbeseitigung CombiPower

Fehler Ursache Behebung

Keine Ausgangsspannung, LED „Inverter“ leuchtet rot, Display zeigt „ENIR TEMP Shutdown“	Thermische Überlastung Lüfteröffnungen prüfen und ggf. reinigen Belüftung verbessern Gerät an kühleren Ort aufstellen
Keine Ausgangsspannung, LED „Inverter“ leuchtet rot, Display zeigt „H.S. TEMP Shutdown“
Keine Ausgangsspannung, LED „Inverter“ leuchtet rot, Display zeigt „BAT. TEMP Shutdown“

Kein Ladestrom Falsche Frequenz Konfigurierte Frequenz

	prüfen
Kein Ladestrom, LED„Charger“ und „AC Grid“ sind aus	Keine 230-V-Spannung 230-V-Spannungs-versorgung prüfenVerkabelung prüfen
Kein Ladestrom, LED„Alarm“ leuchtet rot, Display zeigt „UV Alert“	Thermische Überlastung Verbraucher abschalten.Wechselrichter abkühlen lassen und für bessere Belüftung sorgen.

Gerät startet ständig neu Keine Verbindung zur Batterie Batterieverkabelung prüfen

HINWEIS

Bei detaillierten Fragen zu den Batteriedaten wenden Sie sich bitte an den Batterie-Hersteller.

CombiPower Gewährleistung

11 Gewährleistung

Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt sein, wenden Sie sich bitte an die Niederlassung des Herstellers in Ihrem Land (Adressen siehe Rückseite der Anleitung) oder an Ihren Fachhändler.

Zur Reparatur- bzw. Gewährleistungsbearbeitung müssen Sie folgende Unterlagen mitschicken:

• eine Kopie der Rechnung mit Kaufdatum,
• einen Reklamationsgrund oder eine Fehlerbeschreibung.

12 Entsorgung

▶Geben Sie das Verpackungsmaterial möglichst in den entsprechenden Recycling-Müll.

Wenn Sie das Produkt endgültig außer Betrieb nehmen, informieren Sie sich bitte beim nächsten Recyclingcenter oder bei Ihrem Fachhändler über die zutreffenden Entsorgungsvorschriften.

DE

Technische Daten CombiPower

13 Technische Daten

Allgemeine technische Daten

	CombiPower 2012 CombiPower 2024
Art.-Nr. 9102600104 9102600105
Wärmeabfuhr Gehäuse/Lüfter
Umgebungstemperatur Volllast -25 °C -	+40 °C
Umgebungstemperatur Lagerung -30 °C	- +70 °C
Leistungsabschwächung (Power derating)	50 W/°C, 41 °C - 60 °C
Luftfeuchtigkeit 0 - 93 %, nicht kondensierend
Bypassrelais 25 A, 250 V~
Erdungsrelais enthalten für den Erdanschluss des Neutralleiters nur im Wechselrichterbetrieb, werkseitig deaktiviert
Power-Sharing-Funktion Wechselrichterbetrieb, Ladebetrieb, Power-Sharing (Power-Sharing, Generatorfunktion (Netzspannungs-funktion), Power Support)
Abmessungen	siehe Abb. 16, Seite 10
Gewicht	16,5 kg
Prüfung/Zertifikat	EN60950-1CE e 13Gemäß Richtlinie 2009/19/EC (2004/104/EC), EMV-Richtlinie für Kraftfahrzeuge EN55022: 1998 + A1: 2000 + A2: 2003 Class AEN55024: 1997 + A1: 2001 + A2: 2003 EN61000-3-2: 2006 Class AEN61000-3-3: 1995 + A1: 2001

CombiPower Technische Daten

Eingangsdaten

	CombiPower 2012 CombiPower 2024
Eingangsnennspannung	12 V==	24 V==
Eingangsspannungsbereich	10,5 – 16 V==	21 – 32 V==
Eingangsüberspannungsschutz	15 – 16 V==	30 – 32 V==
Eingangsunterspannungsschutz(programmierbar)	10,5 – 11,5 V==21	– 23 V==
Leerlaufstromaufnahme 5 A 2,5 A
Standby-Stromaufnahme 1,5 A 0,75 A

Ausgangsdaten

	CombiPower 2012	CombiPower 2024
Ausgangsspannung (programmierbar)	200 – 240 V~ ±5 %
Dauer-Ausgangsleistung	2000 VA
Frequenz (programmierbar)	47 – 63 Hz ±0,01 %
Spitzen-Ausgangsleistung	2300 VA für maximal 3 min3000 VA Impulsleistung
Wirkungsgrad	>87 % bei 12 V---	>88 % bei 24 V---
Kurzschlussschutz	ja, lpk
Wellenform	Reine Sinuswelle,maximal 3 % Verzerrung

Schutzvorrichtungen

	CombiPower 2012	CombiPower 2024
DC Batterieanschluss	Eingangssicherung
AC Inverter Ausgang	Inverter leistungsgeregelt30-A-Sicherung zum AC-Eingang
AC Ausgang	keiner
AC Eingang	30-A-Sicherung zum Batterielader
Batterieschutz	Temperatursensor an der Batterie

Technische Daten CombiPower

Technische Daten AC INPUT

	CombiPower 2012 CombiPower 2024
Eingangsnennspannung 230 V~
Frequenz 50 Hz
Eingangsspannungsbereich 180 – 260 V~
Frequenzbereich 47 – 63 Hz
Nennstrom	7,4 A (bei 230 V~)
Leistungsfaktorkorrektur >98 % (40 % Last)

Technische Daten Ladebetrieb

	CombiPower 2012 CombiPower 2024
Ladestrom 0 – 100 A 0 – 50 A
Ladestrom zweiter Batterieanaschluss 5	A, 3-Step-Lader 2,5 A, 3-Step-Lader
Ladespannung I-Phase (Bulk) ^1)	14,4 V 28,8 V
Ladespannung U0-Phase (Absorption) ^1)	14,4 V 28,8 V
Ladespannung U-Phase (Floating) ^1)	13,5 V	27 V
Batterietemperatur-Kompensation	-25 mV/°C	-50 mV/°C

1) Werte gelten für Einstellung „Battery type = Standard“ (siehe Kapitel „Menü „Charge Parameter“ (Ausgangsparameter)“ auf Seite 52)

CombiPower Technische Daten

Meldungen

	CombiPower 2012 CombiPower 2024
Fernbedienung zweizeiliges Display	TastaturLEDs: rot, grün, orange
Fernbedienungssteuerung steuert ON/OFF-Betrieb
Potentialfreier Kontakt durch ein Relais
Lüfterbetrieb Fehlermeldung durch Alarmsignaldrehzahlgeregelt in Abhängigkeit von der Last und der Temperatur

Stromwerte der Anschlüsse

	CombiPower 2012 CombiPower 2024
INV. AC OUTPUT max. 25 A
AC OUTPUT max. 50 A
AC INPUT max. 50 A

Ausführungen, dem technischen Fortschritt dienende Änderungen und Liefermöglichkeiten vorbehalten.

DE

CombiPower

Hollefeldstraße 63 · D-48282 Emsdetten

Neudorferstrasse 108

2353 Guntramsdorf

[phone]

吕 [phone]

Mail: [e-mail]
