BEDIENUNGSANLEITUNG TropiCool MPV32 WAECO
MPV-32.book Seite 2 Montag, 26. April 2004 1:44 13
MPV-32
1
MPV-32


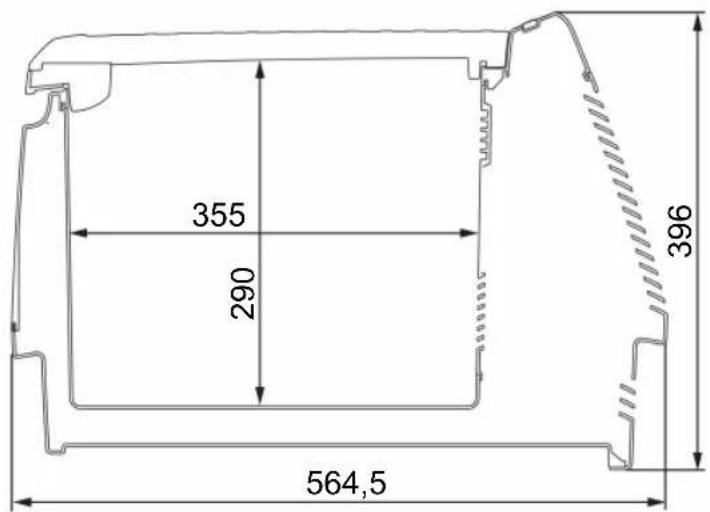

355 290 396 564,52


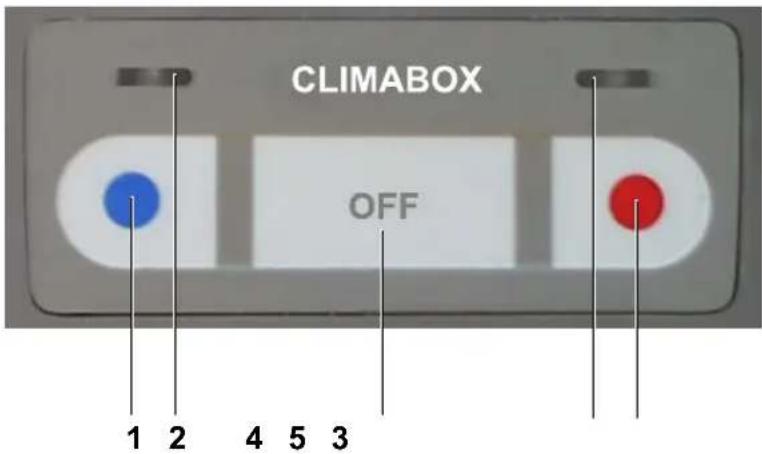

CLIMABOX OFF 1 2 4 5 33


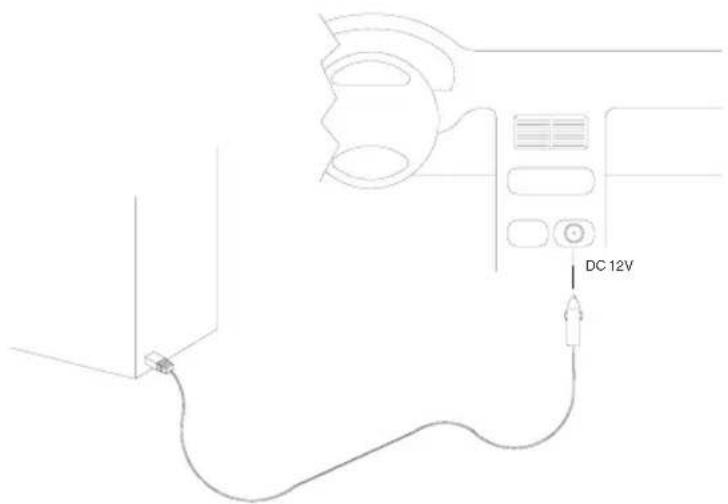

DC 12VMPV-32
Bitte lesen Sie diese Anleitung vor der Inbetriebnahme sorgfältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer Weiterveräußerung des Gerätes an den Käufer weiter.
Inhaltsverzeichnis
1 Hinweise zur Benutzung der Anleitung 4
2 Sicherheitshinweise .... 5
3 Lieferumfang 6
4 Bestimmungsgemäßer Gebrauch 7
5 Technische Beschreibung ....7
6 Bedienung 8
7 Reinigung und Pflege....10
8 Entsorgung....10
9 Störungsbeseitigung 11
10 Technische Daten 12
1 Hinweise zur Benutzung der Anleitung
Die folgenden Symbole werden in dieser Bedienungsanleitung verwendet:
Achtung!
Sicherheitshinweis: Nichtbeachtung kann zu Personen- und Geräteschäden führen.
Achtung!
Sicherheitshinweis, der auf Gefahren mit elektrischem Strom oder elektrischer Spannung hinweist: Nichtbeachtung kann zu Personen- und Geräteschäden führen und die Funktion des Gerätes beeinträchtigen.
Hinweis
Ergänzende Informationen zur Bedienung des Gerätes.
▶ Handlung: Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die erforderlichen Handlungen werden Schritt für Schritt beschrieben.
√Dieses Symbol beschreibt das Ergebnis einer Handlung.
1 5, Seite 3: Diese Angabe weist Sie auf ein Element in einer Abbildung hin, in diesem Beispiel auf „Position 5 in Abbildung 1 auf Seite 3“.
Beachten Sie bitte auch die nachfolgenden Sicherheitshinweise.
2 Sicherheitshinweise
2.1 Allgemeine Sicherheit
- Schließen Sie die Kühlbox nur mit dem im Lieferumfang enthaltenen Anschlusskabel an die 12-V-Steckdose oder den Zigarettenanzünder im Fahrzeug (3, Seite 3) an.
- Ziehen Sie den Stecker nie am Anschlusskabel aus dem Zigarettenanzünder oder der 12-V-Steckdose.
- Wenn das Anschlusskabel beschädigt ist, müssen Sie es ersetzen, um Gefährdungen zu vermeiden.
- Wenn das Gerät sichtbare Beschädigungen aufweist, dürfen Sie es nicht in Betrieb nehmen.
- Reparaturen an diesem Gerät dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren entstehen. Wenden Sie sich im Reparaturfall an den WAECO Kundendienst.
- Ziehen Sie das Anschlusskabel – vor jeder Reinigung und Pflege – nach jedem Gebrauch
- Achten Sie darauf, dass die Lüftungsschlitze nicht abgedeckt werden.
- Klemmen Sie Ihre Kühlbox und andere Verbraucher von der Batterie ab, bevor Sie ein Schnelladegerät anschließen!
- Vergleichen Sie die Spannungsangabe auf dem Typenschild mit der vorhandenen Energieversorgung.
- Die Kühlbox ist nicht geeignet für den Transport ätzender oder lösungsmittelhaltiger Stoffe!
- Setzen Sie das Gerät niemals Regen oder Feuchtigkeit aus.
MPV-32
- Elektrogeräte sind kein Kinderspielzeug!
Verwahren und benutzen Sie das Gerät außerhalb der Reichweite von Kindern.
2.2 Sicherheit beim Betrieb des Gerätes
- Achten Sie vor der Inbetriebnahme darauf, dass Zuleitung und Stecker trocken sind.
- Kinder oder Personen, die nicht mit dem bestimmungsgemäßen Gebrauch des Gerätes vertraut sind, dürfen das Gerät nur unter Aufsicht nutzen.
- Stellen Sie das Gerät nicht in der Nähe von offenen Flammen oder anderen Wärmequellen (Heizung, starke Sonneneinstrahlung, Gasöfen, usw.) ab.
- Füllen Sie keine Flüssigkeiten oder Eis in den Innenbehälter.
● Tauchen Sie das Gerät nie in Wasser.
● Schützen Sie das Gerät und die Kabel vor Hitze und Nässe. - Fassen Sie nie mit bloßen Händen an blanke Leitungen. Dies gilt vor allem beim Betrieb am Wechselstromnetz: Lebensgefahr!
- WAECO haftet nicht für Schäden, die durch nicht bestimmungsgemäßen Gebrauch oder falsche Bedienung verursacht werden.
3 L i e f e r u m f
Menge Bezeichnung
1 Kühlbox
1 Anschlusskabel für Zigarettenanzünder/12-V-Steckdose
Prüfen Sie vor Inbetriebnahme des Gerätes, ob alle zum Lieferumfang gehörenden Teile vorhanden sind.
MPV-32
4 Bestimmungsgemäßer Gebrauch
Die Kühlbox eignet sich zum Kühlen und Warmhalten von Lebensmitteln. Das Gerät ist auch für Camping-Zwecke geeignet.
Falls Sie Medikamente kühlen wollen, überprüfen Sie bitte, ob die Kühlleistung des Gerätes den Anforderungen der jeweiligen Arzneimittel entspricht.
5 Technische Beschreibung
Die Kühlbox ist für den mobilen Einsatz geeignet. Sie kann Waren bis ca. 20 °C unter Umgebungstemperatur abkühlen (thermostatische Abschaltung bei ca. +5 °C) bzw. kühl halten oder auf max. 65 °C erwärmen bzw. warm halten.
Die Kühlung ist eine verschleiß- und FCKW-freie Peltierkühlung mit Wärme-abfuhr durch einen Lüfter.
Die Gerät ist mit einem Batteriewächter ausgestattet. Wird die Kühlbox bei ausgeschalteter Zündung im Fahrzeug betrieben, schaltet sich die Box selbstständig ab, sobald die Versorgungsspannung unter 11.5 Volt abfällt. So wird für eine Restspannung der Batterie gesorgt, die ein Starten des Fahrzeugs ermöglicht. Die Kühlbox schaltet sich wieder ein, sobald durch Aufladung der Batterie eine Versorgungsspannung von 12,8 Volt gegeben ist.
Die Batterie besitzt beim Abschalten durch den Batteriewächter noch etwa 20% Ihrer Ladekapazität, vermeiden Sie mehrmaliges Starten oder den Betrieb von Stromverbrauchern ohne längere Aufladephasen. Sorgen Sie dafür, dass die Batterie wieder aufgeladen wird.
MPV-32
6 Bedienung
Bevor Sie die neue Kühlbox in Betrieb nehmen, sollten Sie sie aus hygienischen Gründen innen und außen mit einem feuchten Tuch reinigen (siehe auch Kapitel „Reinigung und Pflege“ auf Seite 10).
6.1 Tipps zum Energiesparen
- Wählen Sie einen gut belüfteten und vor Sonnenstrahlen geschützten Einsatzort.
- Lassen Sie warme Speisen erst abkühlen, bevor Sie sie zum Kühlen einlagern.
- Öffnen Sie die Kühlbox nicht häufiger als nötig!
- Lassen Sie den Deckel oder die Tür nicht länger offen stehen als nötig!
6.2 Kühlbox einschalten
Wenn Sie die Kühlbox an den Zigarettenanzünder oder die 12-V-Steckdose Ihres Fahrzeugs anschließen beachten Sie, dass Sie ggf. die Zündung einschalten müssen, damit das Gerät mit Strom versorgt wird.
Achten Sie darauf, dass sich nur Gegenstände bzw. Waren in der Kühlbox befinden, die auf die gewählte Temperatur gekühlt bzw. erwärmt werden dürfen.
▶Stellen Sie das Gerät auf eine feste Unterlage.
▶Schließen Sie das Gerät mit dem im Lieferumfang enthaltenen Anschlusskabel an der fahrzeugseitigen 12-V-Steckdose oder den Zigarettenanzünder im Fahrzeug (3, Seite 3) an.
Drücken Sie den blauen Taster (2 1, Seite 3) am Bedienpanel, um den Betriebsmodus „Kühlen“ zu starten oder drücken Sie den roten Taster (2 5, Seite 3) am Bedienpanel um den Betriebsmodus „Heizen“ zu starten.
Sie können den Betriebsmodus während des Betriebes wechseln, indem Sie den jeweiligen Taster drücken.
MPV-32
√ Die Kühlbox startet mit dem Kühlen bzw. Heizen des Innenraums, und die jeweilige LED leuchtet auf.
LED Betriebsmodus
| links | Kühlen |
| (2 2, Seite 3) | |
| rechts | Heizen |
| (2 4, Seite 3) |
6.3 Kühlbox ausschalten
Drücken Sie den Taster „OFF“ (2 3, Seite 3) am Bedienpanel.
Wenn Sie das Gerät außer Betrieb nehmen, ziehen Sie das Anschlusskabel ab.
6.4 Batteriewächter verwenden
Der Batteriewächter schützt Ihre Fahrzeugbatterie beim Anschluss an das 12-V-Bordnetz vor zu tiefer Entladung. So wird sichergestellt, dass dem Fahrzeug genügend Energie für den Startvorgang zur Verfügung steht.
Die LEDs am Bedienpanel (2 2 und 4, Seite 3) zeigen den Status des Batteriewächters an:
Betriebsanzeige Betriebsmodus
LED leuchtet Die Einschaltspannung (12,8 V ±0,3 V) steht zur Verfügung, und die Kühlbox ist in Betrieb.
LEDs blinken Die Ausschaltspannung (11,5 V ±0,3 V) ist erreicht, und der Batteriewächter hat die Kühlbox ausgeschaltet.
7 Reinigung und Pflege
Achtung!
Ziehen Sie vor jedem Reinigen der Kühlbox das Anschlusskabel aus der Steckdose oder dem Zigarettenanzünder.
Achtung!
Reinigen Sie die Kühlbox niemals unter fließendem Wasser oder gar im Spülwasser.
Achtung!
Verwenden Sie zur Reinigung keine scharfen Reinigungsmittel oder harten Gegenstände, da diese die Kühlbox beschädigen können.
▶ Reinigen Sie die Kühlbox innen gelegentlich mit einem feuchten Tuch.
▶Reinigen Sie das Geräteäußere mit einem feuchten Tuch.
8 Entsorgung
8.1 Verpackungsmaterial entsorgen
Werfen Sie das Verpackungsmaterial nicht einfach weg. Beachten Sie bitte folgende Hinweise:
- Geben Sie Verpackungsmaterial aus Karton und Kunststoffverpackungen möglichst in den entsprechenden Recycling-Müll.
- Erfragen Sie ggf. bei Ihrer Kommunalverwaltung den für Sie zuständigen Recyclinghof.
8.2 Altgerät entsorgen
Wenn Sie das Gerät endgültig außer Betrieb nehmen, bringen Sie es bitte zum nächsten Recyclingcenter oder zu Ihrem Fachhändler, der es gegen einen geringen Unkostenbeitrag zurücknimmt.
MPV-32
9 Störungsbeseitigung
Störung Mögliche Ursache Lösungsvorschlag
| Ihre Kühlbox funktioniert nicht, und das von außen sichtbare Lüfterrad dreht sich nicht. | An Ihrem Zigarettenanzünder im Fahrzeug liegt keine Spannung an. | In den meisten Fahrzeugen muss der Zündschalter eingeschaltet sein, damit der Zigarettenanzünder Spannung hat. |
| Die Zündung ist eingeschaltet, und die Box funktioniert nicht. Ziehen Sie den Stecker aus der Steck-dose und nehmen Sie folgende Prüfungen vor. | Die Fassung des Zigarettenanzünders ist verschmutzt. Das hat einen schlechten elektrischen Kontakt zur Folge. | Mit einer nichtmetallischen Bürste und einem Lösungsmittel die Fassung des Zigarettenanzünders reinigen, so dass der mittlere Kontaktstift sauber ist. Wenn Ihr Kühlboxstecker in der Zigarettenanzün-derfassung sehr warm wird, muss entweder die Fassung gereinigt werden, oder der Stecker ist möglicherweise nicht richtig zusammengebaut. |
| Die Sicherung des Anschlusskabels ist durchgebrannt. | Tauschen Sie die Sicherung des Anschlusskabels (5 A) aus. | |
| Die Fahrzeug-Sicherung ist durchge-brannt. | Tauschen Sie die Fahrzeug-Sicherung des Zigarettenanzünders (üblicherweise 15 A) aus (Beachten Sie dazu die Betriebsanweisungen zu Ihrem KFZ).. | |
| Die Zündung ist einge-schaltet, und die Box funktioniert nicht. Die beiden LEDs am Bedienpanel blinken. | Der Batteriewächter hat geschaltet, weil die Versorgungs-spannung unterhalb von 11,5 Volt gesun-ken ist. | Laden Sie die Batterie des Fahrzeugs wieder auf. Die Batterie besitzt beim Abschalten durch den Batteriewächter noch etwa 20% ihrer Ladekapazität, vermeiden Sie mehrmaliges Starten oder den Betrieb von Stromverbrauchern ohne längere Aufladephasen. Sorgen Sie dafür, dass die Batterie wieder aufgeladen wird. |
| Ihre Box kühlt nicht zufriedenstellend, und das Lüfterrad außen dreht sich nicht. | Der Lüftermotor ist defekt. | Die Reparatur kann nur von einem zuge-lassenen Kundendienstbetrieb durchge-führt werden. |
| Die Box kühlt nicht zufriedenstellend, und das Lüfterrad außen dreht sich. | Der Lüftermotor für den inneren Lüfter ist defekt. Das Peltierelement ist defekt. | Die Reparatur kann nur von einem zuge-lassenen Kundendienstbetrieb durchge-führt werden. |
MPV-32
10 Technische Daten
| Inhalt: 32 Liter | |
| Anschlussspannung: 12 Volt DC | |
| Leistungsaufnahme: 48 Watt | |
| Unterspannungs-Abschaltung: 11,5VWiedereinschaltung: 12,8 V | |
| Temperaturbereich: Kühlen: bis ca. 5 °C Innenraum-Temperatur(max. 20 °C unter Umgebungstemperatur)Erwärmen: bis ca. 65 °C Innenraum-Temperatur | |
| Abmessungen(B x H x T): 439,6 mm x 396 mm x 564,5 mm | |
| Gewicht: 9 kg | |
Prüfung/Zertifikat:       | |
Dieses Gerät entspricht den folgenden EG-Richtlinien:
- „Niederspannungsrichtlinie“ 73/23/EWG vom 19.2.1973 einschließlich Änderungsrichtlinie 93/68/EWG
- „EMV-Richtlinie“ 89/336/EWG vom 3.5.1989 einschließlich Änderungsrichtlinie 92/31/EWG
- „EMV-Richtlinie“ 72/245/EWG in der Fassung 95/54/EG
DIN EN ISO 9001 und DIN EN ISO 14001 werden bei WAECO International angewandt.
Dieses Gerät ist FCKW-frei.
Das Gerät ist mit dem GS-Zeichen für geprüfte Sicherheit ausgezeichnet.
MPV-32
10 Technische gegevens
Driftsindikator Driftsmodus
