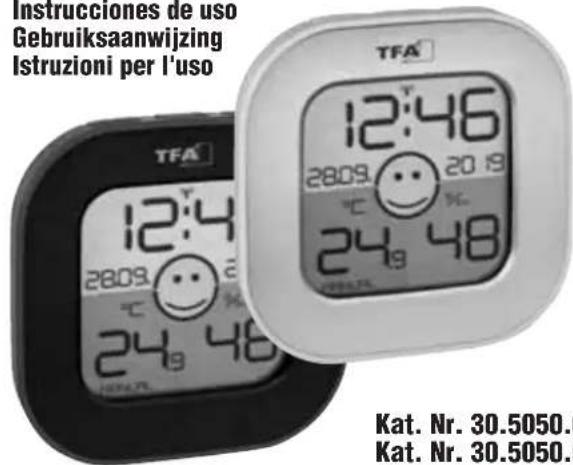

BEDIENUNGSANLEITUNG 30.5050.54 TFA

TFA_No. 30.5050_Anleit_08_19 14.08.2019 10:42 Uhr-Seite 1

TFA

Bedienungsanleitung
Instruction manual
Mode d'emploi
Instrucciones de uso
Gebruiksaanwijzing
Istruzioni per l'uso

Kat. Nr. 30.5050.01
Kat. Nr. 30.5050.54

TFA_No. 30.5050_Anleit_08_19 14.08.2019 10:42 Uhr |Seite 2

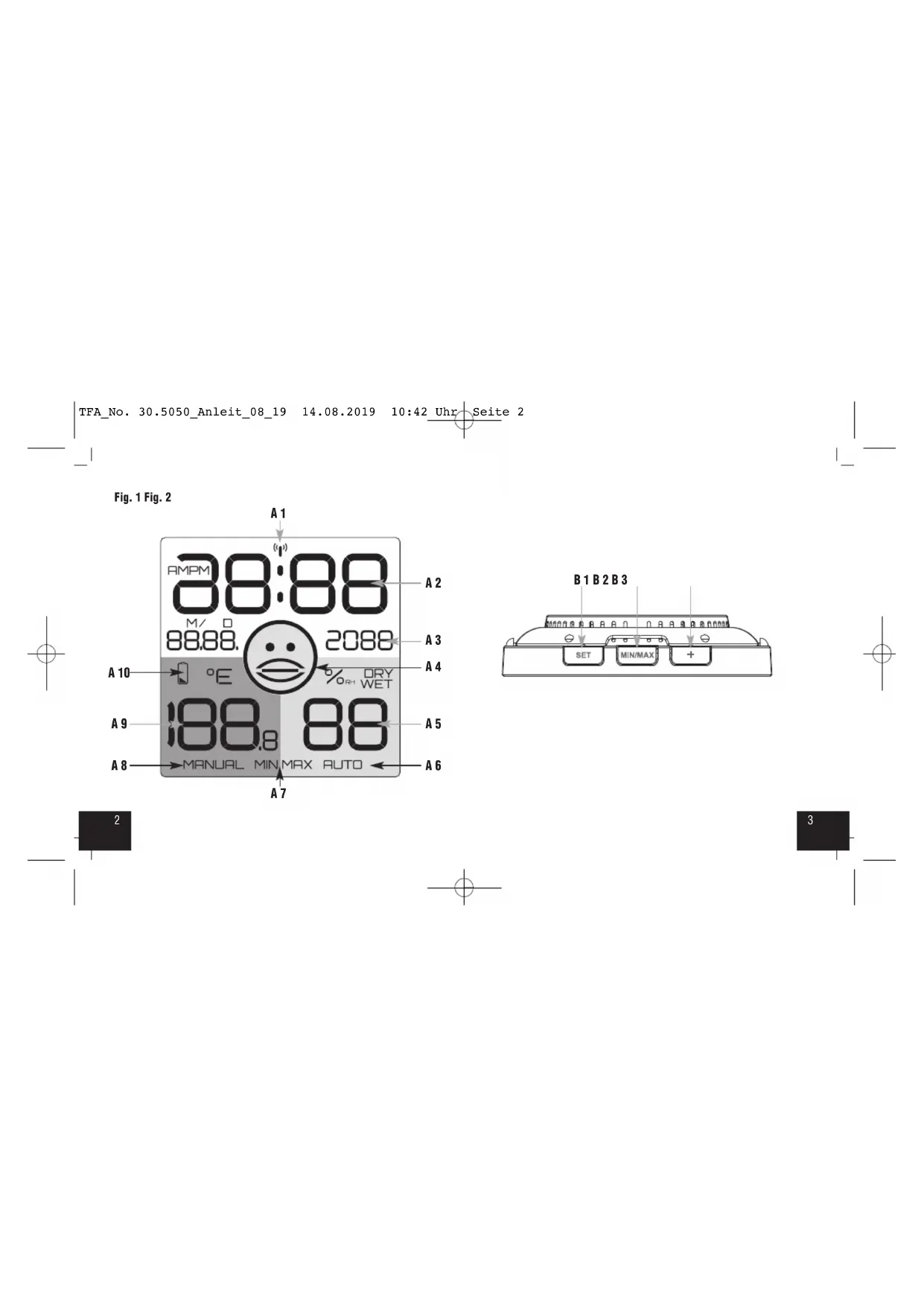

Fig.1 Fig.2

Fig. 3

FUN-Digitales Thermo-Hygrometer

Vielen Dank, dass Sie sich für diesen Gerät aus dem Hause TFA entschieden haben.

1. Bevor Sie mit dem Gerät arbeiten

• Lesen Sie sichitte die Bedienungsanleitung genau durch. So werden Sie mit ihrem neuen Gerat vertraut, lernen alle Funktionen und Bestandteile kennen, erfahren wichtige Details fur die Inbetriebnahme und den Umgang mit dem Gerat und erhalten Tipps fur den Storungsfall.
• Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädigungen des Gerätes und die Gefährdung ihrer gesetzlichen Mängelrechte durch Fehlgebrauch.
• Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung verursacht werden, übernehmen wir keine Haftung. Ebenso hatten wir nicht für inkorrekte Messwerte und Folgen, die sich aus solchen ergeben konnen.
• Beachten Sie besonderss die Sicherheitshinweise!
  Bewahren Sie diese Bedienungsanleitung gut auf!

2. Zu Ihrer Sicherheit

• Verwenden Sie das Produkt nicht anders, als in dieser Anleitung dargestellt wird.

FUN-Digitales Thermo-Hygrometer

• Das eigemächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet.

Vorsicht! erletzungsgefahr!

Bewahren Sie das Gerät und die Batterien außerhalb der Reichweite von Kindern auf.
- Batterien enthalten gesundheitsschädliche Säuren und konnen bei Verschlucken lebensgeführlich sein. Werde eine Batterie verschluckt, kann dies innerhalb von 2 Stunden zu schweren inneren Veratzungen und zum Tode führen. Wenn Sie vermuten, eine Batterie konnte verschluckt oder anderweitig in den Körper gelangt sein, behmen Sie sofort medizinische Hilfe in Anspruch.
- Batterien nicht ins Feuer werten, kurzschlieben, auseinandernehmer oder aufladen. Explosionsgefahr!
- Um ein Auslaufen der Batterien zu vermeiden, sollen den schwache Batterien möglichst schnell ausgetauscht werden. Verwenden Sie nie gleichzeitig alte und neue Batterien oder Batterien entsprechenden Typs.
- Beim Hantieren mit ausgelaufen Batterien chemikalienbestandige Schutzhandschuhe und Schutzbrille tragen!

FUN-Digitales Thermo-Hygrometer

Wichtige Hinweise zur Produktssicherheit!

• Setzen Sie das Gerät keinen extremen Temperaturen, Vibrationen und Erschütterungen aus.
  Vor Feuchtigkeit schützen.

3. Bestandteile

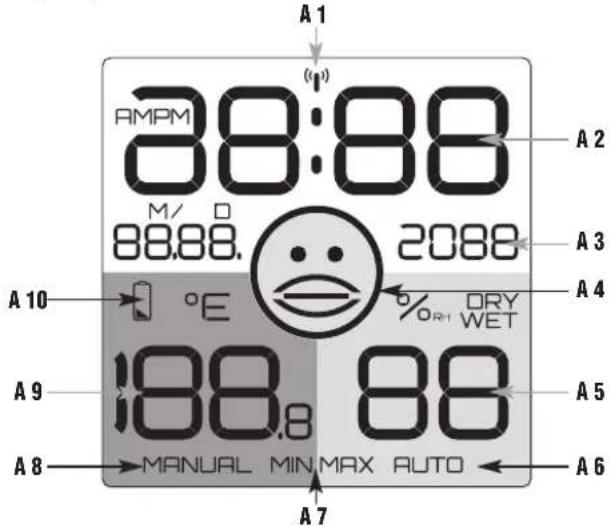

3.1 Display (Fig. 1)

A1: DCF-Empfangssymbol
A 2: Uhrzeit
A 3: Datum
A 4: Komfortstufe (Smiley)
A 5: Luftfeuchtigkeit fürinnen
A 6: Automatische Rückstellung
A7:Max.-Min.-Werte
A 8: Manuelle Rückstellung
A 9: Temperatur fürinnen
A 10: Batteriesymbol

TFA_No. 30.5050_Anleit_08_19 14.08.2019 10:42 Uhr-Seite 5

FUN-Digitales Thermo-Hygrometer

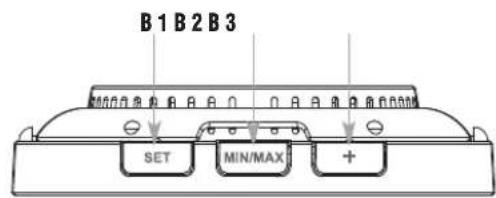

3.2 Tasten (Fig. 2)

B 1: SET Taste

B 2: MIN/MAX Taste

B3: +Taste

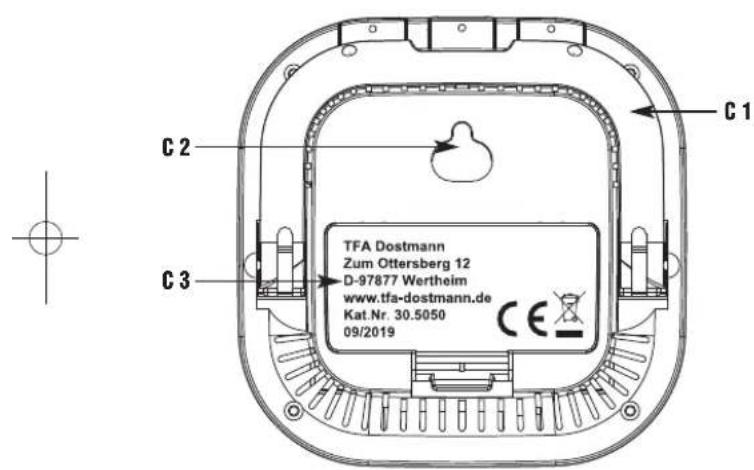

3.3 Gehäuse (Fig. 3)

C 1: Ständer (ausklappbar)

C2: Aufhängevorrichtung

C3:Batteriefach

1. Inbetriebnahme

Ziehen Sie die Schutzfolie vom Display ab.
- Offnen Sie das Batteriefach und legen Sie zwei neue Batterien 1,5 V AAA polrlichtig ein.
- Schlieben Sie das Batteriefach wieder.
Alle Segmente werden kurz angezeigt.
- Das Gerät ist jetzt betriebsbereit.

4.1 Empfang der Funkzeit

Die Uhr versucht nun, das Funksignal zu empfangen und das DCF-Empfangszeichen blinkt.

FUN-Digitales Thermo-Hygmeter

• Alle anderen Informationen verschwinden vom Display. Wahrend des Empfangs der Funkzeit kann keine Taste betägt werden.
• Wenn der Zeitcode nach 3-10 Minuten empfangen wurde, wird die funkgesteuerte Zeit und das Datum angezeigt und das DCF-Empfangszeichen bleibt ständig im LCD stehen.
• Die Innentemperatur, die Luftfeuchtigkeit und das entsprechende Smiley-Symbol erschienen im Display.
• Unterbrechen Sie den Empfangsversuch, indem Sie die SET Taste für 3 Sekunden gedrück halten.
• Der DCF-Signalempfang findet täglich um 1:00, 2:00 und 3:00 Uhr morgensstatt. Ist der Empfang nicht erfolgreich, findet der nachste Empfangsversuch automatisch zur{nachsten vollen Stunde staat (bis zu 2 Mal).
• Sie können die Initialisierung auch manuell starten. Drücken Sie kurz die SET Taste. Das DCF-Empfangszeichen blinkt.
• Falls die Funkhr kein DCF-Funksignal empfangen kann (z.B. wegen Störungen, Übertragungsdistanz, etc.), kann die Zeit manuell eingestellt werden. Das DCF-Empfangszeichen verschwindet und die Uhr arbeitet dann wie eine normale Quarz-Uhr (siehe „Manuelle Einstellungen").

FUN-Digitales Thermo-Hygrometer

• Bei erfolgreichem Empfang des DCF-Funksignals und wenn der DCF-Funkempfang im Einstellmodus aktiviert ist (dcF ON), wird die manuell eingestellte Zeit überschreiben.

Hinweis zum Empfang der Funkzeit

Die Zeitübertragung erfolgt von einer Cäsum Atom-Funkhr, die von der Physikalisch Technischen Bundesanstalt in Braunschweig betrieben wird. Die Abweichung beträgt weniger als 1 Sekunde in einer Million Jahren. Die Zeit ist kodiert und wird von Mainflingen in der Höhe von Frankfurt am Main durch ein DCF-77 (77.5 kHz) Frequenzsignal übertragen mit einer Reichweite von ca. 1.500 km. Ihr Funkhr emptfängt das Signal, wandelt es um und zeit immer die exakte Zeit an. Auch die Umstellung von Sommer- und Winterzeit erfolgt automatisch. Der Empfang hängt hauptsächlich von der geographischen Lage ab. Im Normalfall sollenen innerhalb des Radius von 1.500 km ausgehend von Frankfurt bei der Übertragung keine Probleme auftauchen.

Bitte beachten Sie folgende Hinweise:

• Es wird empfohlen, einen Abstand von mindestens 1,5 - 2 Metern zu eventuell störenden Geräten wie Computerbildschirmen und Fernsehgeräten einzuhalten.

FUN-Digitales Thermo-Hygrometer

• In Stahlbetonbauten (Kellern, Aufbauten) ist das empfangene Signal natürlicherweise schwächer. In Extremfällen wird empfohlen, das Gerät in Fensternähe zuplatzieren und/oder durch Drehen das Funksignal better zu empfangen.
• Nachts sind die atmosphärischen Störungen meinst geringer und ein Empfang ist in den meisten Fällen möglich. Ein einziger Empfang pro Tag genutzt, um die Genaigung zu gewährleisten und Abweichungen unter 1 Sekunde zu halten.

5. Bedienung

• Das Gerät verlässt automatisch den Einstellmodus, wenn länger als 20 Sekunden keine Taste gedrück wird.
• Halten Sie die + Taste im jeweiligen Einstellmodus gedrückt, gelangen Sie in den Schnellauf.

5.1 Manuelle Einstellungen

5.1.1 Einstellung Temperatureinheit

• Halten Sie die SET Taste für 3 Sekunden gedrückt, um in den Einstellmodus zu gelangen.
• °C blinkt im Display. Sie können mit der + Taste die Temperatureinheit °C oder °F auswahlen.

FUN-Digitales Thermo-Hygrometer

• Bestätigen Sie mit der SET Taste. Wurde Fahrenheit eingestellt, wird automatisch auch die Uhrzeit im 12 Stundenformat (AM/PM) und beim Datum zuerst der Monat und dann der Tag (M/D, amerikanisches Datum) angezeigt.

5.2 Einstellung DCF-Empfang

• dCF on blinkt im Display. Standardgemäß ist der DCF-Empfang aktiviert (on).
• Drucken Sie die + Taste, wenn Sie den DCF-Funkempfang deaktivieren (OFF) oder wieder aktivieren wollen (on).
  Bestätigkeiten Sie mit der SET Taste.
• Bei deaktiviertem Empfang müssen Sie die Uhrzeit manuell einstellen. Es erscheidt keine Zeitzone.

5.3 Einstellung Zeitzone

• ZOnE 0 blinkt.
  Die Zeitzoneneinstellung wird benotigt, wenn das DCF Signal empfangen werden kann, die Zeitzone sich aber von der DCF Zeit unter-scheidet (z.B. +1=ine Stunde später)

FUN-Digitales Thermo-Hygrometer

• Stellen Sie mit der + Taste die Korrektur der Stunden zur DCF-Zeit ein (+3/-3).

5.4 Einstellung Uhrzeit und Datum

• Drücken Sie weiter die SET Taste und Sie konnen nun nacheinander die Stunden, Minuten, das Jahr, den Monat und den Tag ansteuern und mit der + Taste einstellen. Bestätigten Sie mit der SET Taste.

5.5 Rückstellung der Max.-Min.-Werte

MIN MAX MANUAL blinkt.
- Drücken Sie die + Taste, um den Modus mit automatischer (AUTO) oder manueller Rückstellung (MANUAL) der Höchst- und Tiefstwerte auszuwahlen.
Bestätigen Sie mit der SET Taste.

5.5.1 Modus manuelle Rückstellung

5.5.2 Modus automatische Rückstellung

• Die Höchst- und Tiefstwerte werden nur manuell zurückgesetzt.
• Die Höchst- und Tiefstwerte werden automatisch um Mitternacht zurückgesetzt. Eine manuelle Rückstellung ist auch möglich.

FUN-Digitales Thermo-Hygrometer

6. Anzeige der Höchst- und Tiefstwerte

• Drücken Sie im Normalmodus die MIN/MAX Taste.
  MIN erscheint auf dem Display
• Es erscheinen die niedrigsten Messwerte seit der letzten Rückstellung.
• Drucken Sie die MIN/MAX Taste noch einmal.
  MAX erscheint im Display.
  Die hochsten Messwerte seit der letzten Rückstellung werden angezeigt.
  Um wieder die Anzeige mit den aktuellen Werten zu erhalten, betäigen Sie nochmals die MIN/MAX Taste.
• Das Gerät verlässt automatisch den MIN/MAX-Modus, wenn länger als 5 Sekunden keine Taste gedrück wird.
• Halten Sie die MIN/MAX Taste für drei Sekunden gedrück, während auf dem Display die hochsten oder tiefsten Werte angezeigt werden, um die jeweiligen Werte zurückzusetzen.

7. Komfortstufe

• Zur Anzeige der Komfortstufe des Raumklimas erscheint auf dem Display:

Lachendes Gesicht Ideale Werte 19...25°C 40...55%

FUN-Digitales Thermo-Hygrometer

Neutrales Gesicht 26...30°C 30...39% 56...60%

Trauriges Gesicht ≤18°C, ≥31°C ≤ 29%, ≥61%

Trauriges Gesicht
DRY zu trocken

Trauriges Gesicht WET zu feucht ≥ 61%

8. Aufstellen und Befestigen

• Mit dem ausklappbaren Ständer auf der Rückseite kann das Gerät auf einer glatten Oberfläche aufgestellt werden. Drücken Sie fest mit beiden Daumen, bis der Ständer richtig eingerastet ist und ein Klicken zu horen ist.
• Mit der Aufhängeose an der Rückseite kann das Gerät an der Wand im Wohnraum befestigt werden.
• Vermeiden Sie die Höhe von Heizkörpern und direkte Sonneneinstrahlung.

TFA_No. 30.5050_Anleit_08_19 14.08.2019 10:42 Uhr-Seite 9

FUN-Digitales Thermo-Hygrometer

9. Pflege und Wartung

• Reinigen Sie das Gerät mit einem weichen, möglich feuchten Tuch.
  Keine Scheuer- oder Lösungsmittel verwenden!
• Entfernen Sie die Batterien, wenn Sie das Gerät langere Zeit nicht verwenden.
  Bewahren Sie Ihr Gerät an einem trockenen Platz auf.

9.1 Batteriewechsel

• Wenn die Spannung zu niedrig ist, erscheint das Batteriesymbol.
• Offnen Sie das Batteriefach und legen Sie zwei neue Batterien 1,5 V AAA polichtig ein.
• Schlieben Sie das Batteriefach wieder.

10. Fehlerbeseitigung

Problem Fehlerbeseitigung

Keine Anzeige Batterien polrlichtig einlegen

Batterien wechseln

Kein DCF Empfang DCF-Empfang im Einstellmodus

aktivieren (On)

FUN-Digitales Thermo-Hygrometer

SET Taste drucken, um den Empfang zu aktivieren
Anderen Aufstellort für das Gerät wahlen
Empfangsversuch in der Nacht abwarten
Beseitigen der Storquellen
Neunbetriebnahme des Gerätes gemäß Anleitung
Uhrzeit manuell einstellen

Unkorrekte Anzeige Batterien wechseln

11. Entsorgung

Dieses Produkt wurde unter Verwendung hochwertiger Materialien und Bestandteile hergestellt, die recycliert und wiederverwendet werden können.

Batterien und Akkus dürfen keinesfalls in den Hausmull! Als Verbraucher sind Sie gesetzlich verpflichtet, ge brauchte Batterien und Akkus zur umweltgerechten Entsorgung beim Handel oder entsprechenden Sammelstellen gemäß nationaler oder lokaler Bestimmungen abzugeben.

FUN-Digitales Thermo-Hygrometer

Die Bezeichnungen fur enthaltene Schwermetalle sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei

Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE) gekennzeichnet.

Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist verpflichtet, das Altgerät zur umweltgerechten Entsorgung bei einer ausgewiesenen Annahmestelle für die Entsorgung von Elektro- und Elektronikgräten abzugeben.

12. Technische Daten

Spanningsversorgung Batterien 2 x 1,5 V AAA (nicht inklusive)

Messbereich Temperatur 0℃...+50℃ (+32...+122°F) Genauigkeit ±1°C

Messbereich Luftfeuchtigkeit 10%...99 % RH Genauigkeit ±5 % @ 30...80 %

FUN-Digitales Thermo-Hygrometer

GehausemaBe 88× 19 (44) × 88mm

Gewicht 68 g (nur das Gerät)

These Anleitung oder Auszüge darauf dürfen nur mit Zustimmung von TFA Dostmann ver
offentlich werden. Die technischen Daten entsprechen dem Stand bei Drucklegung und
konen ohne vorherige Benachrichtigung geändert werden.
Die neuesten technischen Daten und Informationen zu ihrem Produkt finden Sie auf unsa
rer Homepage unter Ungabe der Anteil-Nummer in das Suchfeld.

EU-KONFORMITÄTSERKLÄRUNG
Hiermit erklart TFA Dostmann, dass der Funkanlagentyp 30.5050 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-KonformitÄtserklärung ist unter der folgenden Internetadresse verfügbare:

www.tfa-dostmann.de

E-Mail: [e-mail]

TFA Dostmann GmbH & Co.KG

Zum Ottersberg 12, D-97877 Wertheim, Deutschland 08/19
