DLM460Z - Rasenmäher MAKITA - Kostenlose Bedienungsanleitung

Marke	Makita
Modell	DLM460Z
Produkttyp	Akku-Rasenmäher
Schnittbreite	460 mm
Leerlaufdrehzahl	2 500 min⁻¹
Maximaldrehzahl	3 300 min⁻¹
Maße im Gebrauch (L x B x H)	1 319 – 1 518 x 532 x 879 – 1 138 mm
Maße bei Aufbewahrung (L x B x H)	1 004 – 1 125 x 532 x 533 – 713 mm
Nennspannung	36 V CC
Nettogewicht	25,4 – 27,6 kg
Schutzart	IPX4
Gemessener Schallleistungspegel	93 dB(A)
Garantierter Schallleistungspegel	96 dB(A)
Schalldruckpegel	84 dB(A)
Vibrationsemission	≤ 2,5 m/s² (Unsicherheit K=1,5 m/s²)
Schnitthöheneinstellbereich	20 – 75 mm
Kompatible Akkus	BL1815N, BL1820B, BL1830B, BL1840B, BL1850B, BL1860B
Kompatible Ladegeräte	DC18RC, DC18RD, DC18RE, DC18SD, DC18SE, DC18SF, DC18SH, DC18WC
Elektronische Funktionen	Sanftanlauf, Drehzahlkonstanthaltung, Eco-Modus
Sicherheit	Sicherheitsschlüssel, Motorstopp bei Loslassen des Hebels, Überlast- und Überhitzungsschutz
Wartung	Reinigung nach jedem Gebrauch, Überprüfung der Befestigungen, Austausch des Messers bei Verschleiß

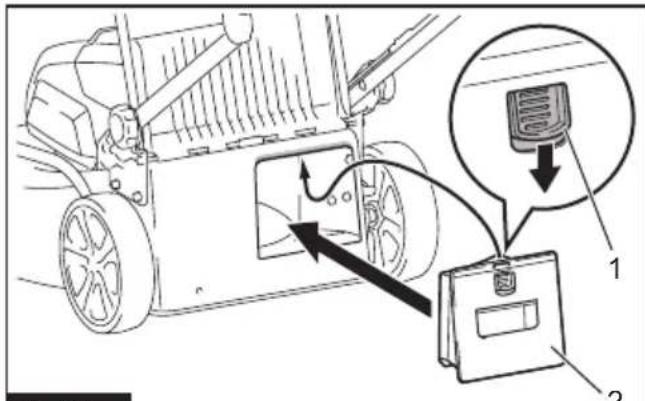

Mitgeliefertes Zubehör	Fangkorb, Mulchaufsatz, Messerschlüssel

Häufig gestellte Fragen - DLM460Z MAKITA

Welche Akkus sind mit dem Makita DLM460Z Rasenmäher kompatibel?

Kompatible Akkus sind die Makita-Modelle BL1815N, BL1820B, BL1830B, BL1840B, BL1850B und BL1860B. Verwenden Sie stets originale Makita-Akkus.

Wie starte ich den Rasenmäher?

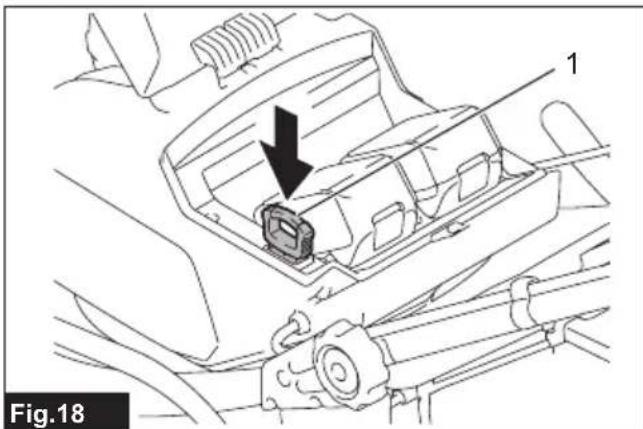

Setzen Sie zwei geladene Akkus und den Sicherheitsschlüssel ein. Drücken Sie den Hauptschalter, halten Sie den Einschaltknopf gedrückt und ziehen Sie den Schalthebel. Lassen Sie den Knopf nach dem Start los. Der Mäher stoppt, wenn Sie den Hebel loslassen.

Wie stelle ich die Schnitthöhe ein?

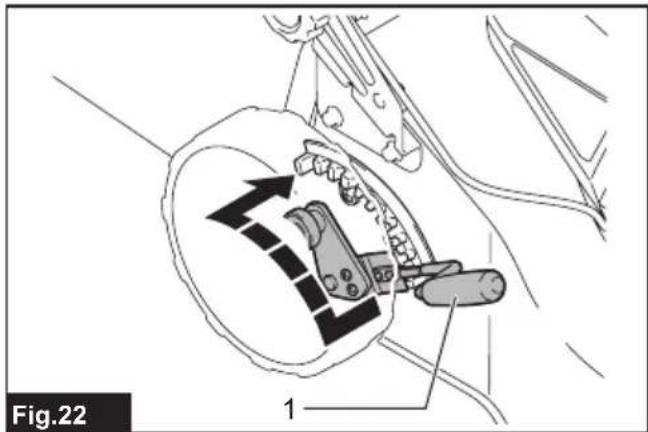

Entfernen Sie den Sicherheitsschlüssel. Ziehen Sie den Höhenverstellhebel nach außen und bewegen Sie ihn auf die gewünschte Position (20 bis 75 mm). Der Wert ist ein Richtwert; führen Sie einen Test auf einer unauffälligen Fläche durch.

Was tun, wenn der Rasenmäher nicht startet?

Überprüfen Sie, ob beide Akkus eingesetzt und geladen sind, der Sicherheitsschlüssel eingesteckt ist und der Hauptschalter eingeschaltet ist. Wenn die Anzeige blinkt, schauen Sie in den Abschnitt zur Fehlerbehebung der Anleitung.

Wie reinige und warte ich den Rasenmäher?

Entfernen Sie den Sicherheitsschlüssel und die Akkus. Kippen Sie den Mäher zur Seite und entfernen Sie angesammeltes Gras unter dem Mähdeck. Sie können mit einem sanften Wasserstrahl abspülen (nicht unter Druck). Überprüfen Sie regelmäßig die Schrauben und den Zustand des Messers.

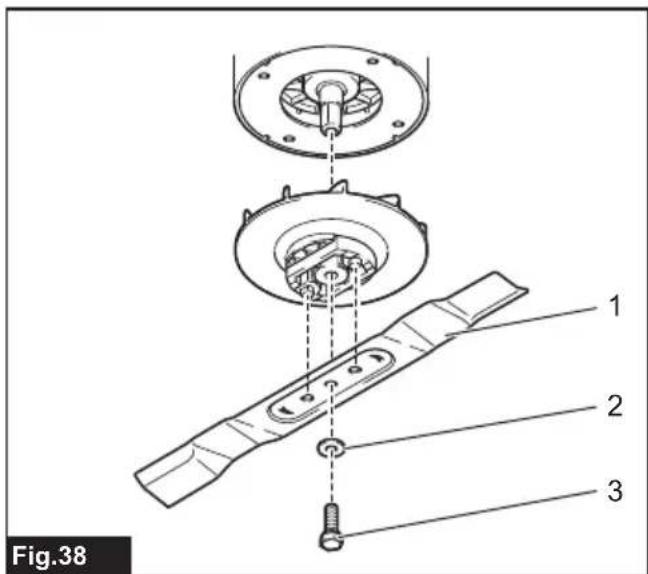

Wie wechsle ich das Schneidmesser?

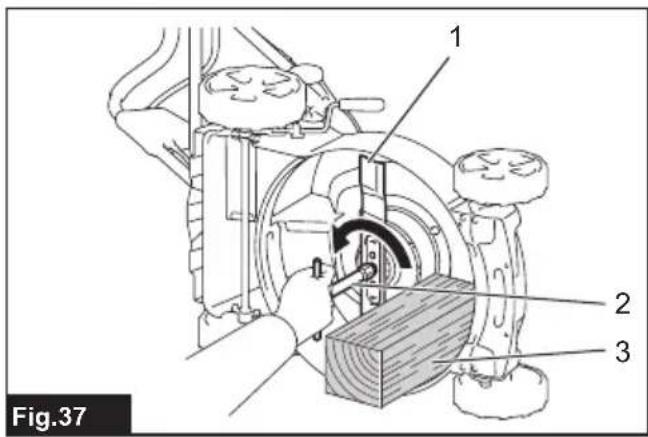

Entfernen Sie den Sicherheitsschlüssel und die Akkus. Kippen Sie den Mäher zur Seite, blockieren Sie das Messer mit einem Holzstück, lösen Sie die Schraube gegen den Uhrzeigersinn mit dem beiliegenden Schlüssel. Setzen Sie das neue Messer unter Beachtung der Drehrichtung (Pfeil nach außen) ein und ziehen Sie die Schraube mit 19-29 N·m an.

Was bedeutet eine rote oder blinkende Betriebsanzeige?

Eine dauerhaft rote Anzeige bedeutet Überhitzung: lassen Sie abkühlen. Ein rotes Blinken zeigt einen entladenen Akku an: laden Sie ihn. Ein grünes Blinken beim Ziehen des Hebels bedeutet, dass der Sicherheitsschlüssel nicht eingesteckt ist.

Wie verwende ich den Eco-Modus?

Drücken Sie nach dem Einschalten die Modusumschalttaste. Die grüne Anzeige leuchtet auf und reduziert die Betriebsgeräusche. Drücken Sie erneut, um in den Normalmodus zurückzukehren.

Wie groß ist der Fangkorb und wie erkenne ich, wenn er voll ist?

Der Fangkorb hat keine exakte Kapazitätsangabe, aber eine Füllstandsanzeige schwimmt, wenn die Messer drehen. Wenn sie nicht mehr schwimmt, ist der Korb voll und muss geleert werden.

Wie lagere ich den Rasenmäher nach Gebrauch?

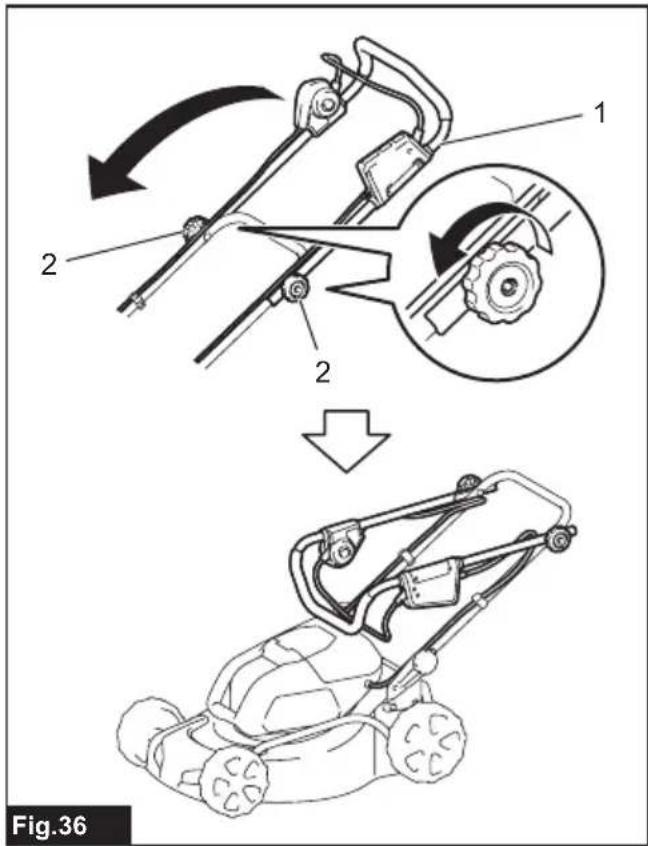

Leeren Sie den Fangkorb. Klappen Sie den oberen Griff nach Lösen der Rändelmuttern ein. Lagern Sie den Mäher an einem trockenen, kühlen Ort, geschützt vor Regen und Frost, außerhalb der Reichweite von Kindern. Entfernen Sie den Sicherheitsschlüssel und die Akkus.

BEDIENUNGSANLEITUNG DLM460Z MAKITA

EN	Cordless Lawn Mower INSTRUCTION MANUAL 8
FR	Tondeuse Sans Fil MANUEL D'INSTRUCTIONS 19
DE	Akku Rasenmäher BETRIEBSANLEITUNG 31
IT	Tosaerba a batteria ISTRUZIONI PER L'USO 44
NL	Accugrasmaier GEBRUIKSAANWIJZING 56
ES	Cortadora de Cesped	MANUAL DE INSTRUCCIONES 68
PT	Cortadora de Grama a Bateria Manual DE INSTRUÇões 80
EL	Mηχανή γκαζόν με μπταρία ΕΓXEΙΡΙΟ OΔΗΓΙΩN 92
TR	Akülü Çim Biçme Makinası	KULLANMA KILAVUZU 105

Fig.15

Fig.19

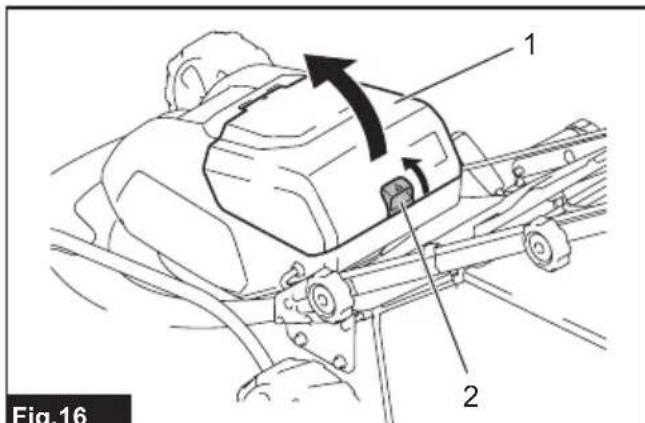

Fig.16

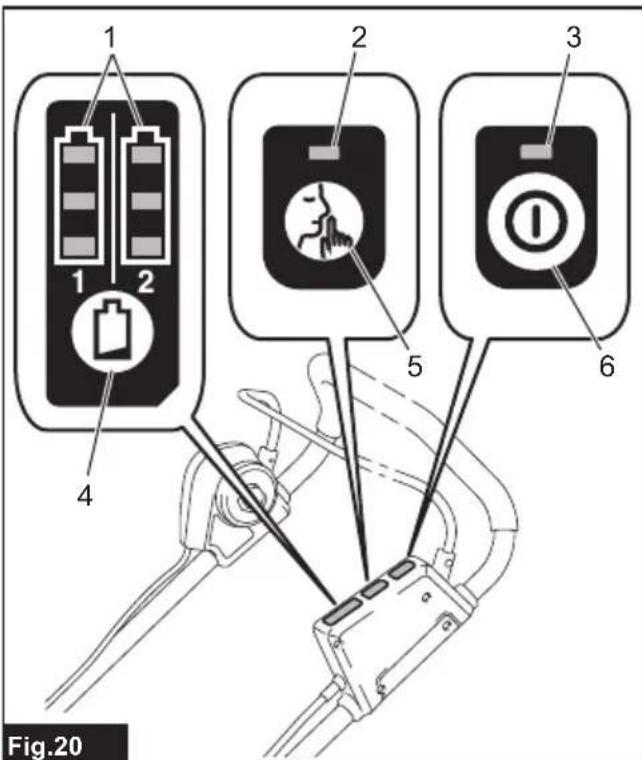

Fig.20

Fig.29

Fig.33

Fig.31

Fig.34

Fig.35

Fig.32

Model: DLM460
Mährbrite (Messerdurchmesser) 460 mm
Leerlaufdrehzahl 2.500 min		-1
Maximaldrehzahl 3.300 min		-1
Teilenummer des Ersatz-Mahermessers 1910N1-8
Abmessungen(L x B x H)	während des Betriebs L: 1.319 mm	B: 532 mmH: 879 mm bis 1.138 mm
	bei Lagerung(ohne Graskorb)	L: 1.004 mm bis 1.125 mmB: 532 mmH: 533 mm bis 713 mm
Nennspannung 36 V Gleichstrom
Nettogewicht 25,4 - 27,6 kg
Schutzgrad IPX4

• Wir behalten uns vor, Änderungen der technischen Daten im Zuge der Entwicklung und des technischen Fortschritts ohne vorherige Ankündigung vorzunehmen.
  Die technischen Daten konnen von Land zu Land unterschiedlich sein.
• Das Gewicht kann abhängig von dem Aufsatz (den Aufsätzen), einschließlich des Akkus, unterschiedlich sein. Die leichteste und die schwerste Kombination, gemäß dem EPTA-Verfahren 01/2014, sind in der Tabelle angegeben.

Zutreffende Akkus und Ladegeräte

Akku BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B
Ladegerät DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF /	DC18SH / DC18WC

• Einige der oben aufgelisteten Akkus und Ladegeräte sind je nach Ihr Wohngebiet eventuell nicht erhältlich.

WARNING: Verwenden Sie nur die oben aufgeführten Akkus und Ladegeräte. Bei Verwendung irgend-cher anderer Akkus und Ladegeräte besteht Verletzungs- und/oder Brandgefahr.

WARNING: Verwenden Sie keine verkabelte Stromversorgung, wie z. B. einen Akku-Adapter oder einer Schenkentragbare Akku-Bank, mit dieser Maschine. Anderenfalls kann das Kabel einer solchen Stromversorgung in den Betrieb befindern und Personenenschäden verursachen.

Symbole

Nachfolgend werden Symbole beschreiben, die für das Gerät verwendet werden konnen. Machen Sie sich unbedingt vor der Benutzung mit ihrer Bedeutung vertraut.

Besondere Umsicht und Aufmerksamkeit erforderlich.

Betriebsanleitung lesen.

Gefahr durch herausgeschleuderte Objekte.

Der Abstand zwischen dem Werkzeug und Umstehenden solte mindestens 15m betragen.

Halten Sie niemals ihre Höhe und Fuß in die Nähe des Mahermessers unter dem Maher. Die Mahermesser drehen sich nach dem Ausschalten des Motors noch weiter.

Entfernen Sie den Sperrschlussel, bevor Sie den Maher überprüfen, einstellen, reinigen, warten, verlassen und lagern.

Warning: Batterie vor Wartung abklemmen.

Garantierter Schalleistungspegel gemäß der EU-Richtlinie über Außenlärm.

Schalleistungspegel gemäß der australischen NSW-Lärmschutzverordnung

Aufgrund des Vorhandenseins gefährlicher Komponenten in der Ausrüstung konnen Elektro- und Elektronik-Altgeräte, Akkumulatoren und Batterien sich negativ auf die Umwelt und die menschliche Gesundheit auswirken.

Entsorgen Sie Elektro- und Elektronikgeräte oder Batterien nicht mit dem Hausmüll!

In Übereinstimmung mit der Europäischen Richtlinie über Elektro- und Elektronik

Altgeräte, Akkumulatoren und Batterien, verbrauchte Akkumulatoren und Batterien sowie ihrer Anpassung an nationales Recht sollen Elektro-Altgeräte, Batterien und Akkumulatoren gemäß den Umweltschutzbestimmungen getrennt gelagert und zu einer getrennten Sammelstelle für Siedlungsabfälle geleifert werden. Dies wird durch das am Gerät angebrachte Symbol der durchgestrichen Abfalltonne auf Rädern angezeigt.

Vorphesehene Verwendung

Die Maschine ist für Rasenmahen vorgesehen.

Gerausch

Typischer A-bewerteter Gerauschpegel ermittelt gemäß EN IEC 62841-4-3:

Modell Gemessener	Schalleistungspe-gel (LwA): (dB(A))	Garantierer Schalleistungspe-gel (LwA): (dB(A))
DLM460 93 96

Modell Schalldruck	pegel (LpA): (dB (A))	Messunsicherheit für den Schalldruckpegel (K): (dB(A))
DLM460 84 3

HINWEIS: Der (Die) angegebene(n) Schallemissionswert(e) wurde(n) im Einklang mit der Standardprümfmethode gemessen und kann (konnen) für den Vergleich zwischen Werkzeugen herangezogen werden.

HINWEIS: Der (Die) angegebene(n) Schallemissionswert(e) kann (konnen) auch für eine Vorbewertung des Gefährungsgrads verwendet werden.

WARNUNG: Einen Gehorschutz/TRagen.
WARNING: Die Schallemission während der tatsächlichen Benutzung des Elektrowerkzeugs kann je nach der Benutzungsweise des Werkzeugs, und speziell je nach der Art des bearbeiteten Werkstücks, von dem (den) angegebenen Wert(en) abweichen.
WARNING: Identifizieren Sie Sicherheitsmaßnahmen zum Schutz des Benutzers anhand einer Schätzung des Gefährungsgrades unter den tatsächlichen Benutzungsbedingungen (unter Berücksichtigung aller Phasen des Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten des Werkzeugs zusätzlich zur Betriebszeit).

Schwingungen

Schwingungsgesamtwert (Drei-Achsen-Vektorsumme) ermittelt gemäß EN IEC 62841-4-3:

Modell DLM460

Schwingungsemission (a_h) .. 2,5m / s^2 oder weniger.
Messunsicherheit (K): 1,5m / s^2

HINWEIS: Der (Die) angegebene(n)

Vibrationsgesamtwert(e) wurde(n) im Einklang mit der Standardprümf Methode gemessen und kann (konnen) für den Vergleich zwischen Werkzeugen herangezogen werden.

HINWEIS: Der (Die) angegebene(n)

Vibrationsgesamtwert(e) kann (konnen) auch für eine Vorbewertung des Gefährungsgrads verwendet werden.

A WARNING: Die Vibrationsemission

während der tatsächlichen Benutzung des Elektrowerkzeugs kann je nach der Benutzungsweise des Werkzeugs, und speziell je nach der Art des bearbeiteten Werkstücks, von dem (den) angegebenen Emissionswert(en) abweichen.

WARNING: Identifizieren Sie

Sicherheitsmaßnahmen zum Schutz des Benutzers anhand einer Schätzung des Gefährungsgrads unter den tatsächlichen Benutzungsbedingungen (unter Berücksichtigung aller Phasen des Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten des Werkzeugs zusätzlich zur Betriebszeit).

Konformitätserklarungen

Nur für europäische Länder

Die Konformitätserklarungen sind in Anhang A dieser Betriebsanleitung enthalten.

SICHERHEITSWARNUNGEN

Allgemeine Sicherheitswannungen für Elektrowerkzeuge

WARNUNG Lesen Sie alle Sicherheitshinweise, Anweisungen, Abbildungen und Spezifikationen, die thisem Elektrowerkzeug beiliegen. Eine Missachtung der unten aufgeführten Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen führen.

Bewahren Sie alle Warnungen und Anweisungen für spätere Bezugnahme auf.

Der Ausdruck „Elektrowerkzeug" in den Warnhinweisen bezieht sich auf Ihr mit Netzstrom (mit Kabel) oder Akku (ohne Kabel) betriebenes Elektrowerkzeug.

Sicherheitswarnings für Akku-Rasenmäher

1. Vermeiden Sie die Benutzung des Rasenmahers bei schlechten Witterungsverhältnissen, besonders bei Blitzschlaggefahr. Dadurch wird die Gefahr, von einem Blitz getroffen zu werden, verringgert.

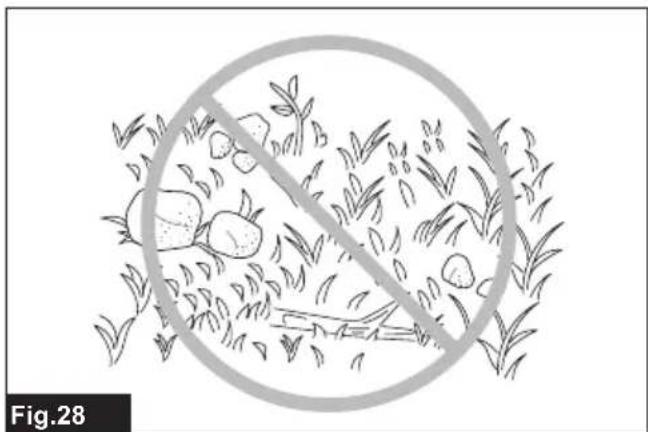

2. Untersuchen Sie den Bereich, in dem der Rasenmacher verwendet werden soll, gründlich auf Wildtiere. Wildtiere können durch den Rasenmacher während des Betriebs verletzt werden.
3. Inspizieren Sie den Bereich, in dem der Rasenmacher verwendet werden soll, gründlich, und entfernen Sie alle Steine, Stöcke, Drahte, Knochen und andere Fremdkörper. Herausgeschleuderte Objekte können Personenschäden verursachen.
4. Führer Sie vor der Verwendung des Rasenmachers immer eine visuelle Inspektion durch, um sicherzustellen, dass das Messer und die Messerbaugruppe nicht abgenutz oder beschädigt sind. Verschlissene oder beschädigte Teile erhöhen die Verletzungsgefahr.
5. Überprüfen Sie den Grasfänger möglich auf Verschleiß oder Verschlechterung. Ein verschlissener oder beschädigter Grasfänger kann das Risiko von Personenschäden erhöhen.
6. Halten Sie die Schutzvorrichtungen in Position. Schutzvorrichtungen müssen betriebsfähig und ordnungsgemäß montiert sein. Eine lose, beschädigte oder nicht korrekt funktionierende Schutzvorrichtung kann zu Personenschäden führen.
7. Halten Sie alle Kühllufteinlässe frei von Unrat. Verstopfte Luftteinlässe und Ablagerungen konnen zu Überhitzung oder Brandgefahr führen.
8. Tragen Sie während des Betriebs des Rasenmabers immer rutschfestes und schützendes Schuhwerk. Betreiben Sie den Rasenmaher nicht barfuß oder mit offenen Sandalen. Dadurch wird die Verletzungsgefahr für die Fuß durch Kontakt mit dem rotierenden Messer verringgert.
9. Tragen Sie während des Betriebens des Rasenmahers immer eine lange Hose. Ungeschützte Haut erhöht die Wahrscheinlichkeit von Verletzungen durch weggeschleuderte Gegenstände.
10. Betreiben Sie den Rasenmacher nicht in nassem Gras. Stets gehen, niemals laufen. Dadurch wird die Gefahr des Rutschens und Stürzens, bei dem es zu Personenschädenkommen kann, verringgert.
11. Betreiben Sie den Rasenmacher nicht auf übermaßig steilen Hängen. Dies reduziert die Gefahr des Verlusts der Kontrolle, des Rutschens und Stürzens, was zu Personenschäden führen kann.

12. Achten Sie beim Arbeiten auf Hangen stets auf ihren Halt, arbeiten Sie stets quer zur Hangfläche, niemals auf- oder abwärts, und halten Sie bei Richtungswechseln außerste Vorsicht walten. Dies reduziert die Gefahr des Verlusts der Kontrolle, des Rutschens und Stürzens, was zu Personenschäden führen kann.

13. Lassen Sie außerste Vorsicht walten, wenn Sie den Rasenmacher ruckwärts betreiben oder auf sich zuziehen. Achten Sie immer auf ihre Umgebung. Dadurch wird die Stolpergefahr während des Betriebs verringert.

14. Berühren Sie die Messer und andere gefährliche bewegliche Teile nicht, während sie noch in Bewegung sind. Dadurch wird die Verletzungsgefahr durch bewegte Teile verringert.
15. Stellen Sie beim Beseitigen von eingeklemmtem Material oder beim Reinigen des Rasenmachers sicher, dass alle Betriebsschalter ausgeschaltet sind und der Akku abgeklemmt ist. Unerwarteter Betrieb des Rasenmachers kann zu schieren Personenschäden führen.

Zusätzliche Sicherheitswarningsungen

Einarbeitung

1. Lesen Sie die Anweisungen sorgfältig durch.
   Machen Sie sich mit der Bedienung und dem korrekten Gebrauch des Mahers vertraut.
2. Kinder oder Personen, die nicht mit dieser Anleitung vertraut sind, dürfen den Maher keinesfalls benutzen. Örtliche Vorschriften können das Alter der Bedienungsperson einschränken.
3. Betreiben Sie den Maher keinesfalls, während sich Personen, besonderss Kinder, oder Haustiere in der Nähe aufhalten.
4. Der Bediener oder Benutzer ist verantwortlich für Verletzungen oder Sachschäden, die an Personen oder ihrem Eigentum entstehen.

Vorbereitung

1. Vergewissern Sie sich, dass sich keine anderen Personen im Arbeitsbereich aufhalten, bevor Sie mit dem Mahen beginnen. Stellen Sie den Maher ab, falls jeder den Arbeitsbereich betritt.
2. Stecken Sie den Sperschlüssel nicht mehr in den Maher, bis dieser betriebsbereit ist.
3. Achten Sie auf LÖcher, Furchen, Bodenwellen, Steine oder sonstige verborgene Objekte. Unebenes Gelände können einen Unfall durch Ausrutschen und Hinfallen verursachen. Hohes Gras kann Hindernisse verbergen.
4. Unterlassen Sie Einstecken oder Abziehen des Sperrschlüssels im Regen.

Betrieb

1. Halten Sie den Maher an, entfernen Sie den Sperrschlüssel, und vergewissern Sie sich, dass alle beweglichen Teile zu einem vollständigen Stillstand gekommen sind

2. wann immer Sie den Maher verlassen;

3. bevor Sie Blockierungen beseitigen oder den Auswurf frei machen;

4. bevor Sie den Maher überprüfen, reinigen oderaranarbeiten.

5. Falls der Rasenmaher auf einen Fremdkörpersstoß, gehen Sie folgendermaßen vor:

6. Stellen Sie den Maher ab,让他们在 Schalthebel los, und warten Sie, bis das Messer zum vollständigen Stillstand kommt.

7. Entfernen Sie den Sperschlüssel und den Akku.

8. Überprüfen Sie den Mäher gründlich auf etwaige Beschädigung.
   Tauschen Sie das Messer aus, falls es in irgendeiner Weise beschädigt ist. Reparieren Sie etwaige Schäden, bevor Sie den Maher wieder in Betriebnehmen und weiter benutzen.

9. Falls der Maher abnormal zu vibrieren beginnnt oder Sie etwas Ungewöhnliches bemerken, befolgen Sie sofort die folgenden Schritte:

10. Stellen Sie den Mäher ab, halten Sie den Schalthebel los, und warten Sie, bis das Messer zum vollständigen Stillstand kommt.

11. Entfernen Sie den Sperschlüssel und den Akku.
12. Überprüfen Sie das Gerät auf Schäden, und ersetzen oder reparieren Sie beschädigte Teile.

13. Prufen Sie, ob lose Teile vorhanden sind, undziehen Sie sie an.

14. Betreiben Sie den Maher niemals mit defekten Schutzklappen oder Abschirmungen oder ohne Sicherheitsvorrichtungen, wie z. B. Abweiser und/oder Graskorb.

15. Betreiben Sie den Maher nur bei Tageslicht oder hellem Kunstlicht.

16. Schalten Sie den Maher gemäß den Anweisungen vorsichtig ein, während ihre Fübe einen ausreichenden Sicherheitsstand von dem (den) Messer(n) haben.
17. Hüten Sie sich vor Fuß- und Handverletzungen durch die Mahermesser.
18. Halten Sie das (die) Messer an, wenn der Maher zum Transportieren gekippt werden muss, wenn andere Flächen als Rasen überquert werden müssen, und wenn der Maher zu und vom Arbeitsbereich transportiert werden muss.
19. Neigen Sie den Maher nicht, wenn Sie den Motor einschalten, außer wenn der Maher zum Starten geeigt werden muss. Neigen Sie den Maher in thisem Fall nicht mehr als absolut notwendig, und haben Sie nur den vom Bediener abgewandten Teil an. Achten Sie stets darauf, dass sich beiden Höhe an der Arbeitsposition befinden, bevor Sie den Maher wieder auf den Boden stellen.
20. Halten Sie ihre Höhe oder Fuß nicht in die Nähe von rotierenden Teilen oder darunter. Bleiben Sie stets von der Auswurföffnung fern.
21. Halten Sie den Bügelgriff stets mit festem Griff.
22. Fassen Sie nicht die freiliegenden Schneidmesser oder die Schneidkanten an, wenn Sie den Maher anheben oder halten.
23. Halten Sie Hände und Fuß von den rotierenden Messern fern. Vorsicht - Die Messer dren sich nach dem Ausschalten des Mahers noch weiter.

24. Versuchen Sie niemals, Einstellungen der Schnittthöhe bei laufendem Maher durchzufahren, wenn der Maher eine Funktion zum Einstellen der Schnittthöhe besitzt.

25. Lassen Sie den Schalthelbel los, und warten Sie, bis das Messer zum Stillstand gekommen ist, bevor Sie Einfahrten, Gehwege, Straßen und schotterbedeckte Flächen überqueren. Ziehen Sie den Sperschlüssel auch ab, wenn Sie den Maher verlassen, wenn Sie sich bücken, um etwas aufzuheiten oder aus dem Weg zu räumen, oder in irgendener anderen Situation, bei der Sie von ihrer Arbeit abgelenkt werden konnten.

26. Starten Sie den Mäher nicht, wenn Sie vor der Auswurföffnung stehen.
27. Richten Sie den Materialauswurf niemals auf Personen. Vermeiden Sie Auswerfen von Material gegen eine Wand oder eine Behinderung. Das Material konnte auf den Bediener zurückprallen. Halten Sie das Messer an, wenn Sie Schotterflächen überqueren.
28. Ziehen Sie den Maher nicht ruckwärts, wenn dies nicht unbedingt notwendig ist. Wenn Sie gezwungen sind, den Maher von einem Zaun oder einer ähnlichen Behinderung zurückzuziehen, schauen Sie nach unten und halten, bevor und während Sie sich ruckwärts bewegen.
29. Stellen Sie den Motor ab, und warten Sie, bis das Messer zu einem vollständigen Stillstand kommt, bevor Sie den Grasfänger entfern. Beachten Sie, dass die Messer nach dem Ausschalten nachlaufen.
30. Wenn Sie die Maschine auf schlammigem Boden, auf einem nassen Hang oder an einem Schlüpfri-gen Ort benutzen, achten Sie auf ihren Stand.
31. Vermeiden Sie Arbeiten in ungündiger Umgebung, wo mit erhöhter Benutzerermodung zu rechnen ist.
32. Benutzen Sie die Maschine nicht bei schlechtem Wetter, wo die Sichtverhältnisse eingeschrankt sind. Anderenfalls kann es zu einem Sturz oder falschem Betrieb wegen schlechter Sichtverhältnisse kommt.
33. Tauchen Sie die Maschine nicht in einen Tümpel ein.
34. Wenn nasse Blätter oder Schmutz aufgrund von Regen an der Saugöffnung (Belüftungsfenster) haften, entfern den Sie diese.
35. Benutzen Sie die Maschine nicht im Schnee.
36. Falls das gemachte Gras nass ist, ist die Wahrscheinlichkeit groß, dass es die Innenseite der Maschine verstoptf. Überprüfen Sie den Zustand der Maschine regelmäßig, und entfernen Sie bei Bedarf das anhaltende Gras.
37. Achten Sie beim Betrieben der Maschine auf Rohrleitungen und Kabel.

Wartung und Lagerung

1. Überprüfen und warten Sie den Maher regelmäßig.
2. Achten Sie auf festen Sitz aller Muttern, Bolzen und Schrauben, um sicherzugehen, dass sich das Gerät in einwandfreiern Arbeitszustand befindet.
3. Überprüfen Sie den Graskorb oft auf Verschleiß oder Verschlechterung. Vergewissern Sie sich vor der Lagerung stets, dass der Graskorb leer ist. Tauschen Sie einen verschlissenen Graskorb zur Sicherheit gegen ein neuen Original-Ersatzteil aus.

4. Verwenden Sie nur die in dieser Anleitung angegebenen Originalmesser des Herstellers.

5. Lassen Sie während der Einstellung des Mahers Vorsicht walten, um Einklommen der Finger zwischen den beweglichen Messern und den feststehenden Teilen des Mahers zu verhüten.

6. Überprüfen Sie die Messerbefestigungsschraube in regelmäßigen Abständen auf festen Sitz.
7. Lassen Sie den Maher vor der Lagerung stets abkühlen.
8. Wenn Sie die Messer warten, bedenken Sie, dass sich die Messer immer noch bewegen konnen, selbst wenn die Stromquelle abgeschaltet ist.
9. Versuchen Sie niemals, Sicherheitsvorrichtungen zu entfernen oder zu manipulieren. Überprüfen Sie regelmäßig ihre ordnungsgemäße Funktion. Unterlassen Sie jegliche Beeinträchtigung der beabsichtigten Funktion einer Sicherheitsvorrichtung oder eine Verringerung des von einer Sicherheitsvorrichtung bereitgestelltten Schutzes.
10. Lassen Sie die Maschine nicht unbeaufsichtigt im Freien bei Regen stehen.
11. Waschen Sie die Maschine nicht mit Hochdruck-Wasserstrahl.
12. Wenn Sie die Maschine waschen, entfernen Sie unbedingt den Akku und den Sperrschlüssel, schreiben Sie die Akkuabdeckung, und gibt Sie Wasser in Richtung der Unterseite der Maschine, an der das Messer angebracht ist.
13. Lagern Sie die Maschine nicht an einem Ort, der direktem Sonnenlicht und Regen ausgesetzt ist, sondern an einem Ort, an dem es nicht heißt oder feucht wird.
14. Führer Sie Inspektions- oder Wartungsarbeiten an einem Ort durch, wo Regen vermieden werden kann.
15. Nachdem Sie die Maschine benutzt haben, entfern den anhaftenden Schmutz, und setzen Sie die Maschine vor der Lagerung vollständig trocknen. Je nach Jahreszeit oder Gebiet besteht die Gefahr einer Funktionstörung durch Gefrieren.

Sicherheit der Elektrik und des Akkus

1. Versuchen Sie nicht, den (die) Akku(s) zu öffnen oder zu verstümmln. Freigesetzer Elektrolyt ist korrosiv und kann Schäden an Augen oder Haut verursachen. Falls er verschluckt wird, kann er giftig sein.
2. Laden Sie den Akku nicht im Regen oder an nassen Orten.
3. Laden Sie den Akku nicht im Freien.
4. Fassen Sie das Ladegerät, einschließlich des Ladegerätesteckers und der Ladegeräteanschluss, nicht mit nassen Händen an.
5. Tauschen Sie den Akku nicht im Regen aus.

6. Vermeiden Sie Benetzen der Akkukontakte mit einer Flüssigkeit, wie z. B. Wasser, oder Untertauchen des Akkus. Lassen Sie den Akku nicht im Regen stehen, und unterlassen Sie Laden, Benutzen oder Lagern des Akkus an einem feuchten oder nassen Ort. Falls die Kontakte Nass werden, oder eine Flüssigkeit in den Akku eindringt, kann der Akku kurzgeschlossen werden, und es besteht Überhitzungs-, Brand-oder Explosionsgefahr.

7. Nachdem Sie den Akku von der Maschine oder vom Ladegerät entfernt haben, bringen Sie unbedingt die Akkuabdeckung am Akku an, und lagern Sieihn an einem trockenen Ort.

8. Tauschen Sie den Akku nicht mit nassen Händen aus.
9. Vermeiden Sie gefährliche Umgebungen. Benutzen Sie die Maschine nicht an feuchten oder nassen Orten, und setzen Sie sie auch keinem Regen aus. Wasser, das in die Maschine eindringt, erhöht die Stromschlaggefahr.
10. Falls der Akku Nass wird, setzen Sie das eingedrungene Wasser ab, und wischen Sieihn dann mit einem trockenen Tuch ab. Lassen Sie den Akku an einem trockenen Ort vollkommen trocknen, bevor Sieihn benutzen.

DIESSE ANWEISUNGEN AUFBEWAHREN.

WARNING: Lassen Sie sich NICHT durch Bequemlichkeit oder Verbrautheit mit dem Produkt (durch wiederholten Gebrauch erworben) von der strikten Einhaltung der Sicherheitsregeln für das vorliegende Produkt abhalten. MISSBRAUCH oder Missachtung der Sicherheitsvorschriften in dieser Anleitung können schwere Verletzungen verursachen.

Wichtige Sicherheitsanweisungen für Akku

1. Lesen Sie vor der Benutzung des Akkus alle Anweisungen und Warnhinweise, die an (1) Ladegerät, (2) Akku und (3) Akkuwerkzeug angebracht sind.
2. Unterlassen Sie Zerlegen oder Manipulieren des Akkus. Es kann sonst zu einem Brand, übermaßiger Hitzeentwicklung oder einer Explosion kommt.
3. Falls die Betriebszeit betrachtlich kürzer geworden ist, stellen Sie den Betrieb sofort ein. Anderenfalls besteht die Gefahr von Überhitzung, möglichen Verbrennungen und)sogar einer Explosion.
4. Falls Elektrolyt in ihre Augen gelamt, waschen Sie sie mit sauberem Wasser aus, und begeben Sie sich unverzüglich in arztliche Behandlung. Anderenfalls konnen Sie ihre Sehkraft verlieren.
5. Der Akku darf nicht kurzgeschlossen werden:

(1) Die Kontakte)dürfen nicht mit leitfähigem Material berührt werden.
(2)Lagern Sie den Akku nicht in einem Behalter zusammen mit anderen Metallgegenständen, wie z. B. Nagel, Munzen usw.
(3) Setzen Sie den Akku weder Wasser noch Regen aus. Ein Kurzschluss des Akkus verursacht starken Stromfluss, der Überhitzung, mögliche Verbrennungen und einen Defekt zur Folge haben kann.

1. Lager und benutzen Sie das Werkzeug und den Akku nicht an Orten, an denen die Temperatur 50^ erreichen oder überschreiben kann.
2. Versuchen Sie niemals, den Akku zu verbrennen, selbst wenn er stark beschädigt oder vollkommen verbraucht ist. Der Akku kann im Feuer explodieren.
3. Unterlassen Sie Nageln, Schneiden, Zerquetschen, Werfen, Fallenlassen des Akkus oder Schlagen des Akkus mit einem harten Gegenstand. Eine solche Handlung kann zu einem Brand, übermaßiger Hitzeentwicklung oder einer Explosion führen.
4. Benutzen Sie keine beschädigten Akkus.
5. Die enthaltenen Lithium-lonen-Akkus unterliegen den Anforderungen der Gefahrengut-Gesetzgebung. Fürkommenzielle Transporte, z. B. durch Dritte oder Spediteure, müssen besondere Anforderungen zu Verpackung und Etikettierung beachtet werden. Zur Vorbereitung des zu transportierenden Artikels ist eine Beratung durch einen Experten für Gefahrengut erforderlich.itte beachten Sie moglicherweise ausfuhrlichere nationale Vorschriften. Überkleben oder verdecken Sie offene Kontakte, und verpacken Sie den Akku so, dass er sich in der Verpackung nicht umher bewegen kann.
6. Entfernen Sie den Akku zum Entsorgen vom Werkzeug, und entsorgen Sie hin an einem sicheren Ort. Befolgen Sie die örtlichen Vorschriften bezüglich der Entsorgung von Akkus.
7. Verwenden Sie die Akkus nur mit den von Makita angegebenen Produkten. Das Einsetzen der Akkus in nicht konforme Produkte kann zu einem Brand, übermaßiger Hitzebildung, einer Explosion oder Auslaufen von Elektrolyt führen.
8. Soll das Werkzeug länger Zeit nicht benutzt werden, muss der Akku vom Werkzeug entfernt werden.
9. Bei und nach dem Gebrauch kann der Akku heißt werden, was Verbrennungen oder Niedertemperaturverbrennungen verursachen kann. Beachten Sie die Handhabung vonheiten Akkus.
10. Berühren Sie nicht den Anschlusskontakt des Werkzeugs unmittelbar nach dem Gebrauch, da er heißt genug werden kann, um Verbrennungen zu verursichen.
11. Achten Sie darauf, dass sich keine Späne, Staub oder Schmutz in den Anschlusskontakten, Löchern und Nuten des Akkus absetzen. Es konnte sonst zu Erhitzung, Brandauslösung, Bersten und Funktionstörungen des Werkzeugs oder des Akkus kommt, was zu Verbrennungen oder Personenschäden führen kann.

12. Wenn das Werkzeug den Einsatz in der Nähe einer Hochspannungs-Stromleitung nicht unterstützt, benutzen Sie den Akku nicht in der Nähe einer Hochspannungs-Stromleitung. Dies kann zu einer Funktionsstörung oder Betriebsstörung des Werkzeugs oder des Akkus führen.

13. Halten Sie die Batterie von Kindern fern.
    DIESE ANWEISUNGEN
    AUFBEWAHREN.

A VORSICHT: Verwenden Sie nur Original-Makita-Akkus. Die Verwendung von Nicht-Original-Makita-Akkus oder von Akkus, die abgeändert worden sind, kann zum Bersten des Akkus und daraus resultierenden Branden, Personenschäden und Beschädigung führen. Außen dem wird dadurch die Makita-Garantie für das Makita-Werkzeug und -Ladegerät ungültig.

Hinweise zur Aufrechterhaltung der maximalen Akku-Nutzungsdauer

1. Laden Sie den Akku, bevor er vollkommen erschöpf ist. Schalten Sie das Werkzeug stets aus, und laden Sie den Akku, wenn Sie ein Nachlassen der Werkzeugleistung feststellen.
2. Unterlassen Sie erneutes Laden eines voll aufgeladenen Akkus. Überladen führt zu einer Verkürzung der Nutzungsdauer des Akkus.
3. Laden Sie den Akku bei Raumtemperatur zwischen 10 - 40°C. Lassen Sie einen bereits Akku abkühlen, bevor Sieihn laden.
4. Wenn Sie den Akku nicht benutzen,nehmen Sieihn vom Werkzeug oder Ladegerat ab.
5. Der Akku muss geladen werden, wenn er lange Zeit (länger als sechs Monate) nicht benutzt wird.

MONTAGE

WARNING: Vergewissern Sie sich stets, dass der Sperrschlüssel abgezogen ist und die Akkus entfernt worden sind, bevor Sie irgendwelche Arbeitsen am Maher ausführren. Wird das Entfernen des Sperrschlüssels und das Abnehmen der Akkus unterlassen, kann es zu schweren Personenschäden durch versehentliches Anlaufen kommt.
WARNING: Starten Sie den Maher niemals, wenn er nicht vollständig zusammengebaut ist. Der Betrieb der Maschine in teilweise zusammengebautem Zustand kann zu schweren Personenschäden durch versehentliches Anlaufen führen.

Montieren des Bügelgriffs

ANMERKUNG: Positionieren Sie die Kabel beim Montieren der Griffstangen so, dass sie nicht durch irgendwelche Teile zwischen den Griffstangen erfasst werden. Falls das Kabel beschadigt wird, Funktioniert der Maherschalter eventuell nicht.

1. Bringen Sie den unteren Bügelgriff so an, dass die Löcher im Bügelgriff auf die Vorsprünge an der Mahereinheit passen. Führren Sie die Schrauben voninnen ein, bringen Sie die Unterlegscheiben A von außen an, undziehen Sie dann die Rändelmuttern fest.

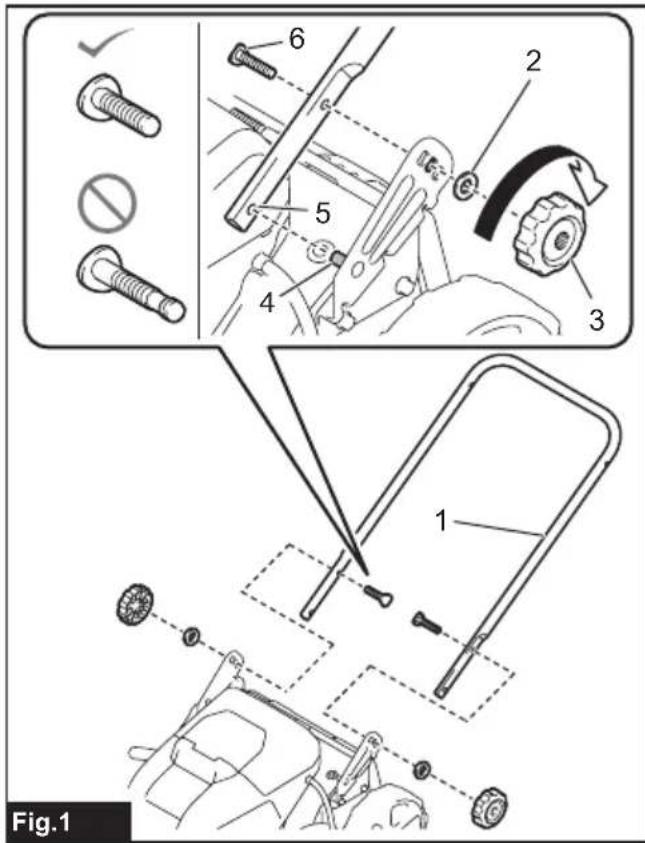

Abb.1: 1. Unterer Biegelgriff 2. Unterlegscheibe A 3. Rendelmutter 4. Vorsprung 5. Loch 6. Schraube
2. Richten Sie das Loch im unteren Bügelgriff auf das Loch im oberen Bügelgriff aus, führen Sie die Schrauben voninnen ein, bringen Sie die Unterlegscheiben B von außen an, undziehen Sie dann die Rändelmuttern fest.

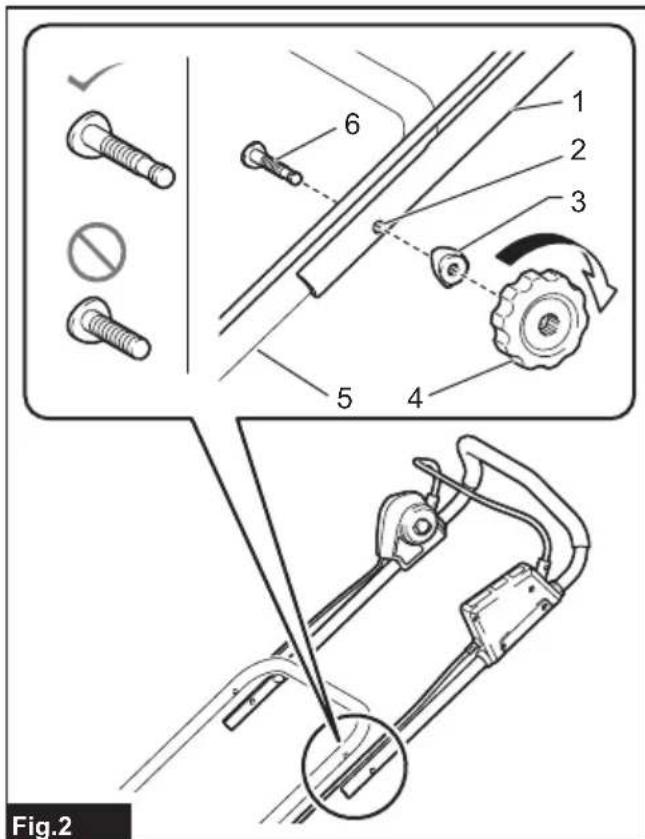

Abb.2: 1. Oberer Biegelgriff 2. Loch 3. Unterlegscheibe B 4. Rendelmutter 5. Unterer Biegelgriff 6. Schraube

AVORSICHT: Halten Sie den oberen Biegelgriff gut fest, damit er Ihnen nicht aus der Hand rutscht. Anderenfalls kann der Biegelgriff herunterfallen und Verletzungen verursachen.

1. Befestigen Sie Halter A und Halter B am Bügelgriff. Positionieren Sie die Kabel, wie in der Abbildung gezeigt.

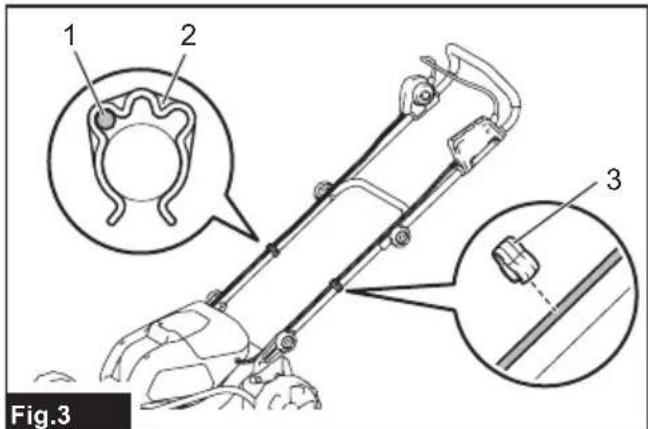

Abb.3: 1. Kabel 2. Halter A 3. Halter B

HINWEIS: Wenn Sie den Halter A anbringen, fixieren Sie das Kabel unbedingt mit dem Halter, wie in der Abbildung gezeigt.

Entfernen des Mulchaufsatzes

1. Öffnen Sie die Rückabdeckung.
   Abb.4: 1. Rückabdeckung
2. Entfernen Sie den Mulchaufsatz, während Sie den Hebel niederhalten.

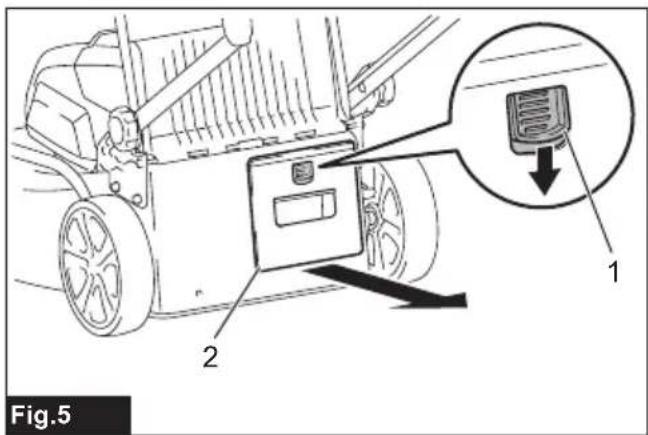

   Abb.5: 1. Hebel 2. Mulchaufsatz

Montieren des Graskorbs

1. Heben Sie den oberen Clip des Graskorbs hoch.

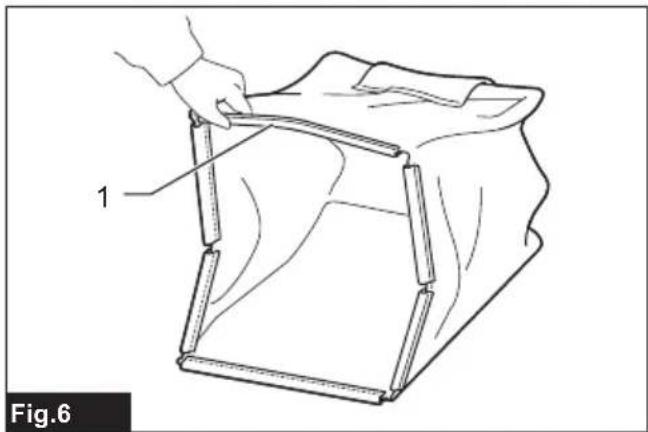

   Abb.6: 1. Oberer Clip
2. Führer Sie den Rahmen bis zum Anschlag in den Graskorb ein, während Sie den Griff des Rahmens halten.

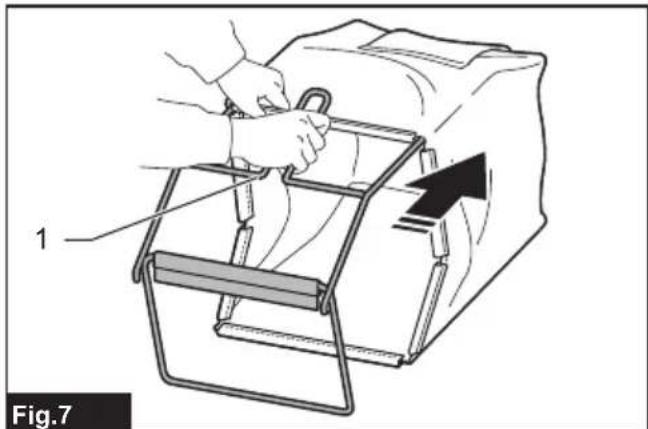

   Abb.7: 1. Griff

ANMERKUNG: Führren Sie den Griff nicht in den Graskorb ein. Führren Sie den Rahmen unbedingt entlang der Masche des Graskorbs ein.

1. Vergewissern Sie sich, dass die Ecken des Graskorbs nicht durchhängen.

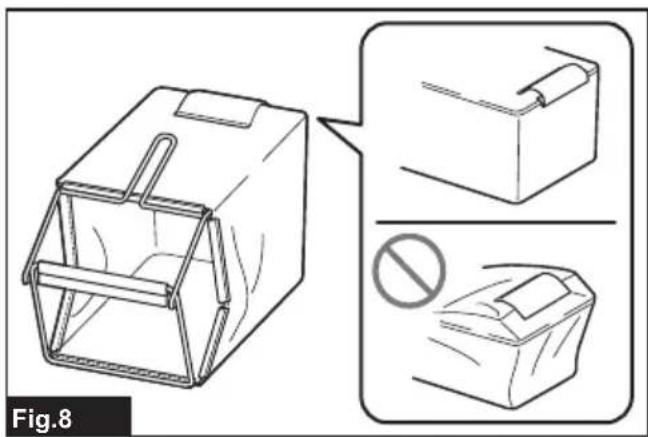

   Abb.8

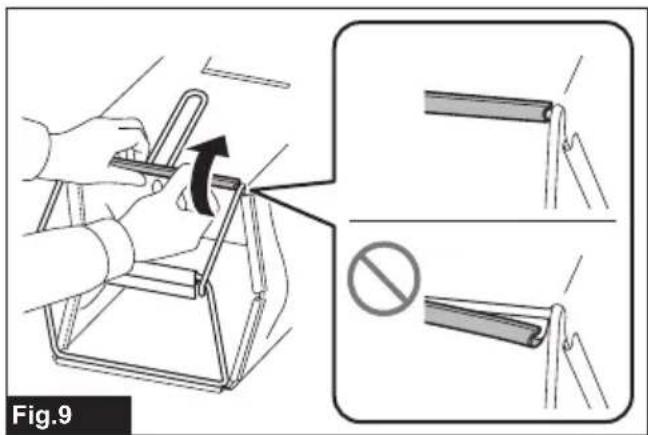

2. Öffnen Sie den oberen Clip, und befestigen Sie,ihn am Rahmen.
   Abb.9
3. Befestigen Sie alle übrigen Clips, wie in der Abbildung gezeigt. Vergewissern Sie sich, dass alle Clips safer am Rahmen befestigt sind.

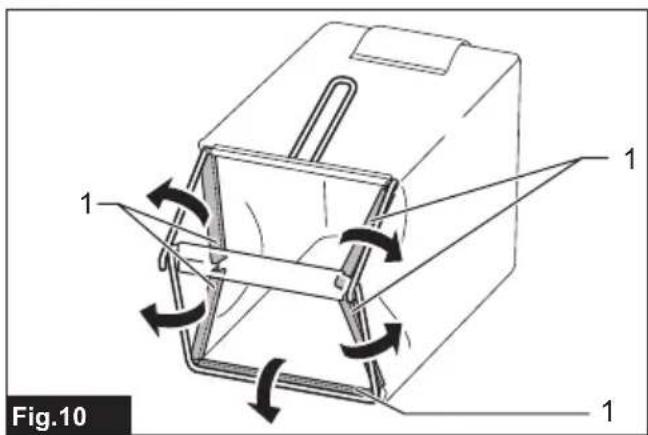

   Abb.10: 1clip

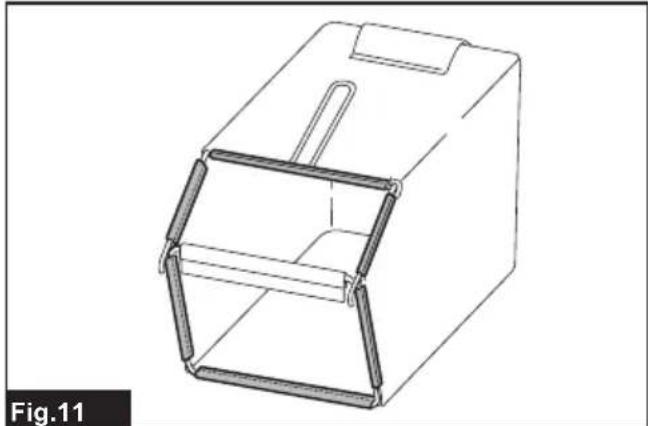

   Abb.11

Montieren des Graskorbs

1. Öffnen Sie die Rückabdeckung.

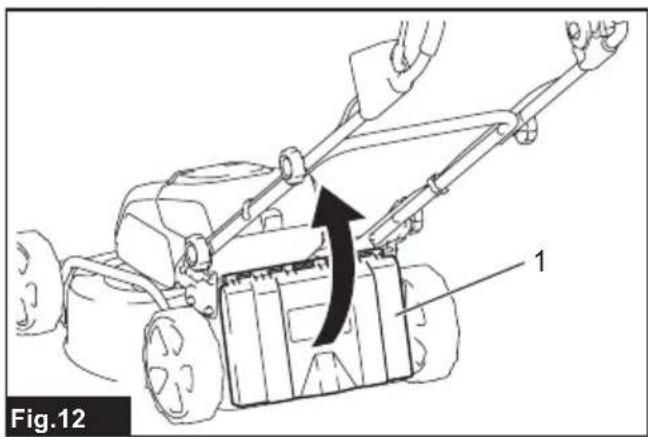

   Abb.12: 1. Rückabdeckung
2. Hängen Sie den Graskorb an die Stange der Mahereinheit, wie in der Abbildung gezeigt.

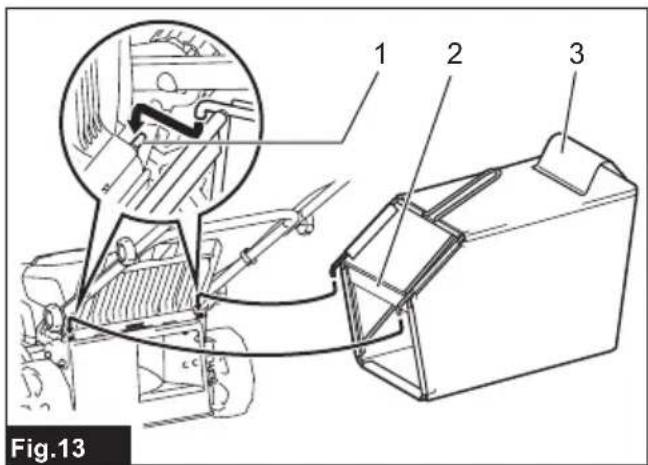

   Abb.13: 1. Stange 2. Schutzteil 3. Graskorb

ANMERKUNG: Vergewissern Sie sich, dass das Schutzteil am Graskorb nach unten gerichtet ist. Anderenfalls fängt der Graskorb möglichereweise nicht das ganze gemachte Gras auf.

AnbringendesMulchaufsatzes

1. Öffnen Sie die Rückabdeckung, undephen Sie dann den Graskorb ab.

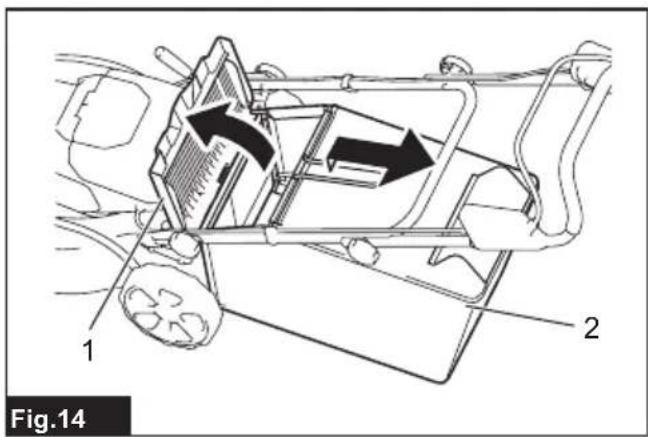

   Abb.14: 1. Rückabdeckung 2. Graskorb

2. Bringen Sie den Mulchaufsatz an, während Sie den Hebel niedergedrück halten, und setzen Sie dann den Hebel los, um den Mulchaufsatz zu verriegeln.

Abb.15: 1. Hebel 2. Mulchaufsatz

FUNKTIONSBESCHREIBUNG

Anbringen und Abnehmen des Akkus

VORSICHT: Schalten Sie das Werkzeug stets aus, bevor Sie den Akku anbringen oder abnehmer.
VORSICHT: Halten Sie die Maschine und den Akku beim Anbringen oder Abnehmen des Akkus safer fest. Wenn Sie das Werkzeug und den Akku nicht safer festhalten, können sie Ihnen aus der Hand rutschen, was zu einer Beschädigung des Werkzeugs und des Akkus und zu Körperverletzungen führen kann.
A VORSICHT: Verriegeln Sie unbedingt die

Akkuabdeckung vor Gebrauch. Anderenfalls konnen Schlamm, Schmutz oder Wasser eine Beschädigung des Produkts oder der Akkus verursachen.

A VORSICHT: Schieben Sie die Akkus stets bis zum Anschlag ein, bis die rote Anzeige nicht mehr sightbar ist. Anderenfalls konnen sie versehentlich aus dem Werkzeug herausfallen und Sie oder umstehende Personen verletzen.
VORSICHT: Unterlassen Sie

Gewaltanwendung beim Anbringen der Akkus.

Falls die Akkus nicht reibungslos hineingleiten, sind sie nicht richtig ausgerichtet.

HINWEIS: Das Werkzeug Funktioniert nicht mit nur einem Akku.

Zum Einsetzen der Akkus:

1. Ziehen Sie den Verriegelungshebel hoch, und öffnen Sie dann die Akkuabdeckung.
   Abb.16: 1.Akkuabdeckung 2.Verriegelungshebel

2. Richten Sie die Feder am Akku auf den Schlitz am Maher aus, und schieben Sie dann den Akku hinein, bis er mit einem leisen Klicken einrastet.

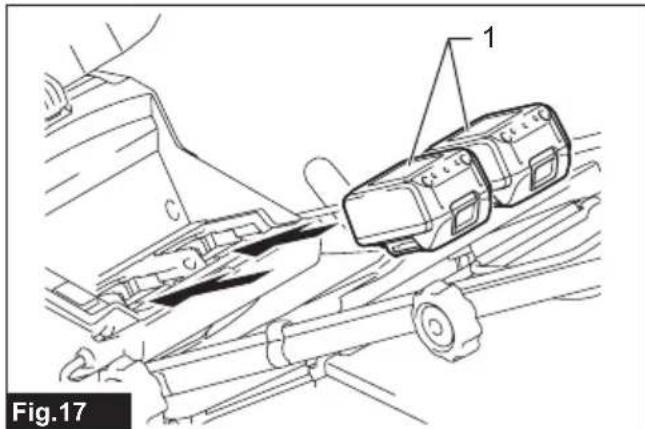

   Abb.17: 1.Akku

3. Führn Sie den Sperrschlüssel bis zum Anschlag in den in der Abbildung gezeugten Schlitz ein.
   Abb.18: 1.Sperrschlussel

4. Schlieben Sie die Akkuabdeckung, und drucken Sie sie an, bis sie mit dem Verriegelungshebel einrastet.

Zum Abnehmer der Akkus vom Maher:

1. Ziehen Sie den Akkuabdeckungs-Verriegelungshebel hoch, und öffnen Sie die Akkuabdeckung.
2. Ziehen Sie die Akkus aus dem Maher Heraus, während Sie den Knopf an der Vorderseite des jeweiligen Akkus verschiben.
3. Ziehen Sie den Sperrschlüssel Heraus.
4. Schlieben Sie die Akkuabdeckung.

Werkzeug/Akku-Schutzsystem

Das Werkzeug ist mit einem Werkzeug/Akku-Schutzsystem ausgestattet. Dieses System schaltet die Stromversorgung des Motors automatisch ab, um die Lebensdauer von Werkzeug und Akku zu verlangern. Das Werkzeug bleibt während des Betriebs automatisch stehen, wenn das Werkzeug oder der Akku einer folgenden Bedingungen unterliegt:

Überlastschutz

Wird der Akku auf eine Weise benutzt, die eine ungewöhnlich hohe Stromaufnahme bewirkt, bleibt das Werkzeug automatisch stehen, und die Hauptbetriebslampe blinkt in Grün. Schalten Sie in dieser Situation das Werkzeug aus, und brechen Sie die Arbeit ab, die eine Überlastung des Werkzeugs verursacht hat. Schalten Sie dann das Werkzeug wieder ein, um die Arbeit fortzusetzen.

Überhitzungsschutz

Wenn das Werkzeug oder der Akku überhitz wird, bleibt das Werkzeug automatisch stehen, und die Hauptbetriebslampe leuchtet in Rot auf. Lassen Sie das Werkzeug und den Akku in thism Fall abkühlen, bevor Sie das Werkzeug wieder einschalten.

Überentladungsschutz

Wenn die Akkukapazität nicht ausreicht, bleibt das Werkzeug automatisch stehen, und die Hauptbetriebslampe blinkt in Rot. Entfernen Sie in thisem Fall die Akkus aus dem Werkzeug, und laden Sie die Akkus auf, oder tauschen Sie die Akkus gegen voll aufgeladene aus.

Anzeigender Akku-Restkapazitat

Nur für Akkus mit Anzeige

Drücken Sie die Prüftaste am Akku, um die Akku-Restkapazität anzuzeigen. Die Anzeigelampen leuchtenoige Sekunden lang auf.

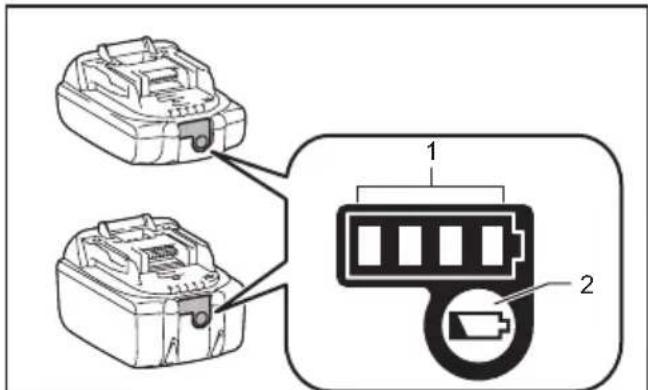

Abb.19: 1. Anzeigelampen 2. Prüftaste

Anzeigelampen Restkapazität
Erleuchtet Aus Blinkend		75% bis 100%
		50% bis 75%
		25% bis 50%
		0% bis 25%
		Den Akku aufladen.
		Möglicher-weise liegt eine Funkti-onsstörung im Akku vor.

HINWEIS: Abhängig von den Benutzungsbedingungen und der Umgebungstemperatur kann die Anzeige geringfällig von der tatsächlichen Kapazität abweichen.

HINWEIS: Die erstige (äußerste linke) Anzeigelampe blinkt, wenn das Akku-Schutzsystem aktiv ist.

Bedienfeld

Das Bedienfeld weist den Hauptbetriebsschalter, die Betriebsart-Umschalttaste und die Akku-Restkapazitätsanzeige auf.

Abb.20: 1. Akku-Anzeige 2. Betriebsart-Umschalttastenlampe 3. Hauptbetriebslampe 4. Prüftaste 5. Betriebsart-Umschalttaste 6. Hauptbetriebsschalter

Hauptbetriebsschalter

WARNING: Schalten Sie den Hauptbetriebsschalter stets aus, wenn das Werkzeug nicht benutzt wird.

Zum Einsatz der Maschine drucken Sie den Hauptbetriebsschalter. Die Hauptbetriebslampe leucht in Grun auf. Zum Ausschalten der Maschine drucken Sie den Hauptbetriebsschalter erneut.

HINWEIS: Falls die Hauptbetriebslampe in Rot aufleuchtet oder in Rot oder Grün blinkt, behmen Sie auf die Anweisungen für das Werkzeug/AkkuSchutzsystem Bezug.

HINWEIS: Diese Maschine verwendet die Abschaltautomatik. Um unbeabsichtigtes Anlaufen zu vermeiden, wird der Hauptbetriebsschalter automatisch abgeschelt, wenn der Schaltebeine bestimmte Zeitlang nach dem Einsatz des Hauptbetriebsschalters nicht betägt wird.

Betriebsart-Umschalttaste

Durch Drücken der Betriebsart-Umschalttaste können Sie die Betriebsart wechseln. Beim Einschalten wird die Maschine im Normalmodus hochgefahren. Wenn Sie die Betriebsart-Umschalttaste drücken, wechselt die Maschine in den Energiesparmodus, und die Betriebsart-Umschalttastenlampe leuchtet in Grün auf. Im Energiesparmodus können Sie das Gerausch beim Mahren verringn. Wenn Sie die Betriebsart-Umschalttaste erneut drucken, kehrt die Maschine in den Normalmodus zurück.

Anzeigender Akku-Restkapazitat

Drücken Sie die Prüftaste, um die Akku-Restkapazität anzu-zeigen. Jedem Akku sind eigene Akku-Anzeigen zugeordnet.

Status der Akku-Anzeige		Akku-Restkapazität
Ein Aus
		50% - 100%
		20% - 50%
		0% - 20%

Schalterfungtion

WARNING: Vergewissern Sie sich vor dem Einsetzen der Akkus stets, dass der Schaltebel ordnungsgemäß Funktioniert und beim Loslassen in die Ausgangsstellung zurückkehr. Der Betrieb einer Maschine mit einem fehlerhaften Schalter kann zum Verlust der Kontrolle und zu schweren Personenschäden führen.

HINWEIS: Der Maher startet nicht, ohne den Schaltknopf zu drucken, selbst wenn der Schalthebel betatigt wird.

HINWEIS: Der Maher startet möglicherweise nicht aufgrund der Überlastung, wenn Sie versuchen, langes oder dichtes Gras in einem Durchgang zu mahren. Erhöhen Sie in thisem Fall die Mahhöhe.

Dieser Maher ist mit einem Verriegelungsschalter und Griffschalter ausgestattet. Falls Sie etwas Ungewöhnliches bei einem dieser Schalter bemerken, stoppen Sie den Betrieb unverzüglich, und setzen Sie die Schalter von der nachsten autorisierten Makita-Kundendienstelle überprüfen.

1. Setzen Sie die Akkus ein. Stecken Sie den Sperschlüssel in den Verriegelungsschalter, und schreiben Sie dann die Akkuabdeckung.

2. Drucken Sie den Hauptbetriebsschalter.

3. Drucken Sie den Schaltknopf, und halten Sie ihn gedrückt.

4. Fassen Sie den oberen Bügelgriff, und betätigten Sie den Schalthebel.

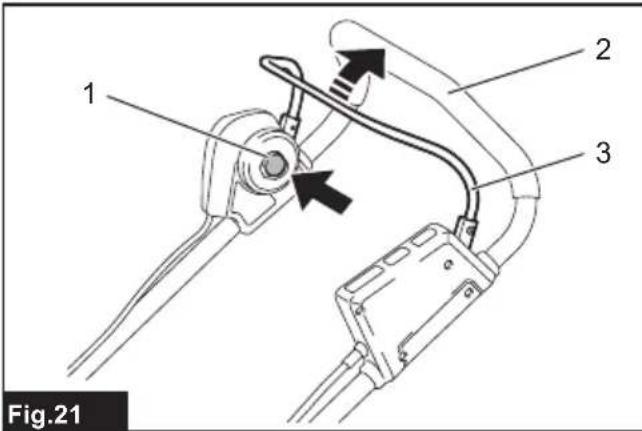

Abb.21: 1. Schaltknopf 2. Oberer Bügelgriff 3. Schalthebel

HINWEIS: Wird der Sperrschlüssel nicht eingesteckt, blinkt die Betriebslampe beim Betätigten des Schalthebels in Grün.

1. Lassen Sie den Schaltknopf los, sobald der Motor anlauft. Der Maher lauft solange weiter, bis Sie den Schalthebel loslassen.
2. Lassen Sie den Schalthebel los, um den Motor zu stoppen.

Einstellen der Mahhöhe

WARNING: Halten Sie niemals ihre Hand oder ihren Fuß unter die Mahereinheit, wenn Sie die Mähhehe einstehen.
WARNING: Vergewissern Sie sich stets, dass der Hebel einwandfrei in der Führungsnut sitszt, bevor Sie den Maher in Betriebnehmen.

Die Mähhohe kann innerhalb des Bereichs zwischen 20 mm und 75 mm eingestellt werden.

Ziehen Sie den Sperrschlüssel ab,ziehen Sie dann den Mahhohen-Einstellhebel von der Mahereinheit nach außen, und stellen Sieihn auf die gewünschte Mahhöhe.

Abb.22: 1. Mahhohen-Einstellhebel

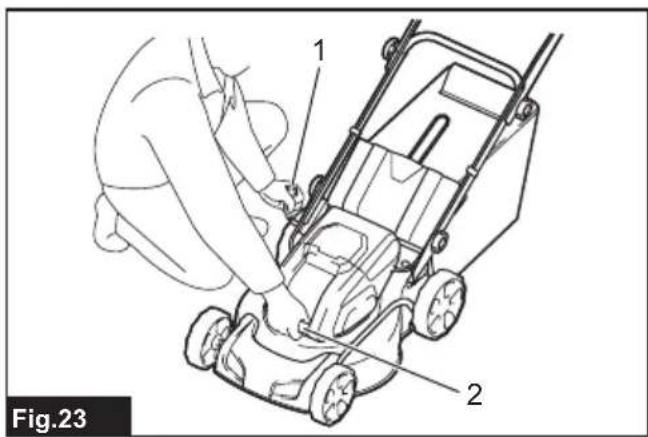

Halten Sie den vorderen Griff mit einer Hand, und verstellen Sie dann den Mahhöhen-Einstellhebel mit der anderen Hand.

Abb.23: 1. Mahhohen-Einstellhebel 2. Vorderer Griff

HINWEIS: Die Zahlen der Mähhohe dieren lediglich als Orientierungshilfe. Je nach den Bedingungen des Rasens oder des Bodens kann die tatsächliche Rasenhöhe gingfugig von der eingestellen Höhe abweichen.
HINWEIS: Machen Sie einen Mähtest an einer unauffalligerer Stelle des Rasens, um die gewünschte Höhe zu erhalten.

Grasfulstandsanseige

Länderspezifisch

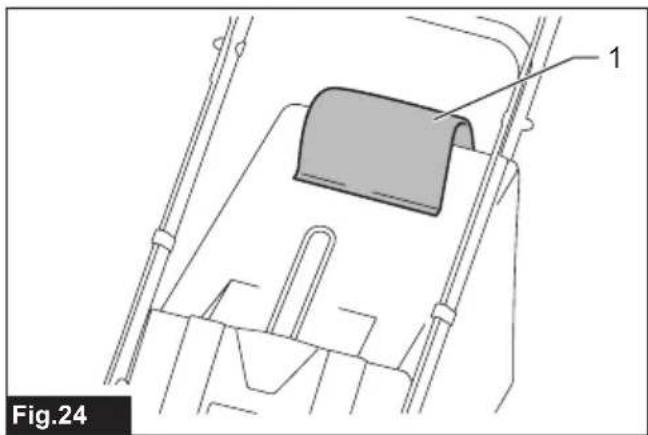

Die Grasfulstandsanzeige zeigt die Menge des gemahnten Grases an. Wenn der Graskorb nicht voll ist, schwimmert der Indikator, während die Messer rotieren.

Abb.24: 1. Grasfulstandsanseige

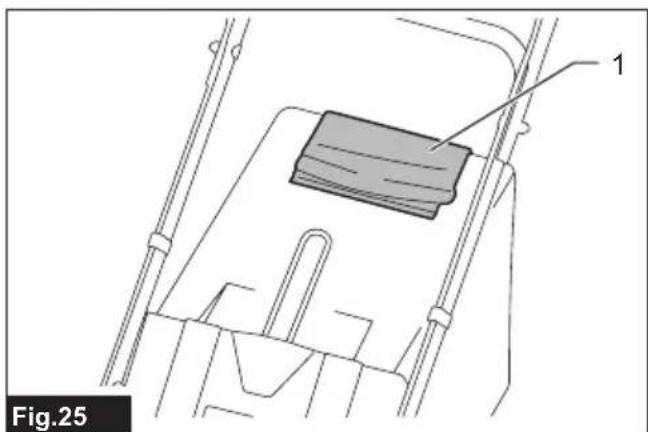

Wenn der Graskorb fast voll ist, schwimmert der Indikator nicht, während die Messer rotieren. Brechen Sie in thisem Fall den Betrieb sofort ab, und leeren Sie den Korb.
Abb.25: 1. Grasfulstandsanseige

HINWEIS: These Anzeige ist eine große Orientierungshilfe. Je nach den Bedingungen im Korb Funktioniert diese Anzeige u. U. nicht richtig.

Einstellen der Bügelgriffhöhe

AVORSICHT: Bevor Sie die Schrauben entfernen, halten Sie den oberen Biegelgriff fest. Anderenfalls kann der Biegelgriff herunterfallen und Verletzungen verursachen.

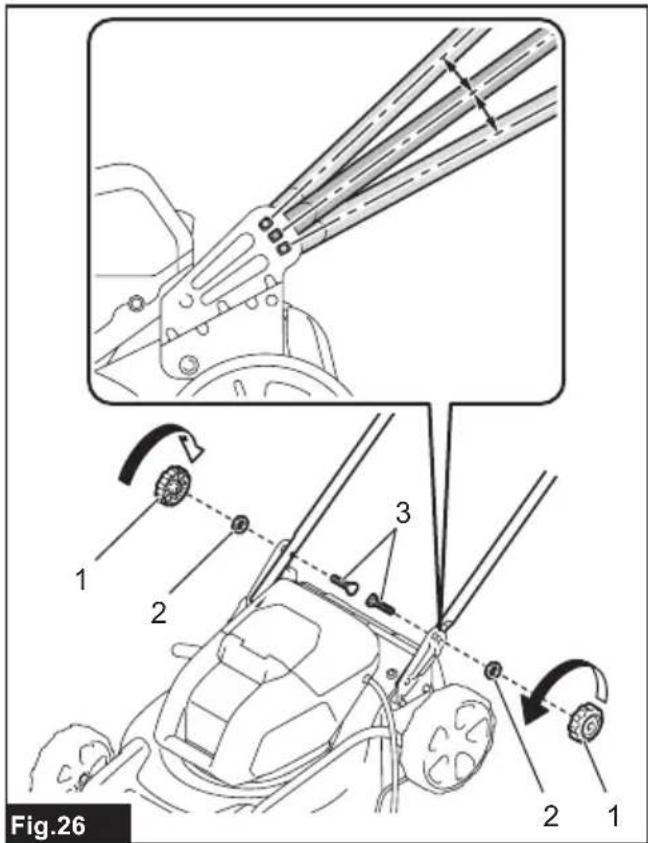

Die Bügelgrifföhe kann in drei Stufen eingestellt werden.

1. Losen Sie die Rändelmuttern des unteren Bügelgriffs, und entfern den Sie dann die Schrauben, die Unterlegscheiben und die Rändelmuttern.

Abb.26: 1. Rändelmutter 2. Unterlegscheibe

1. Schraube

2. Stellen Sie die Bügelgriffhöe ein.

3. Führer Sie die Schrauben voninnen ein,bringen Sie die Unterlegscheiben von außen an,undziehen Sie dann die Rändelmuttern fest.

Verwendung des Mulchaufsatzes

Der Mulchaufssatz erhögt es Ihnen, das abgeschnittene Gras auf den Boden zurückzuführn, ohne es im Graskorb aufzusammeln. Wenn Sie die Maschine mit dem Mulchaufssatz betreiben,nehmen Sie unbedingt den Graskorb ab.

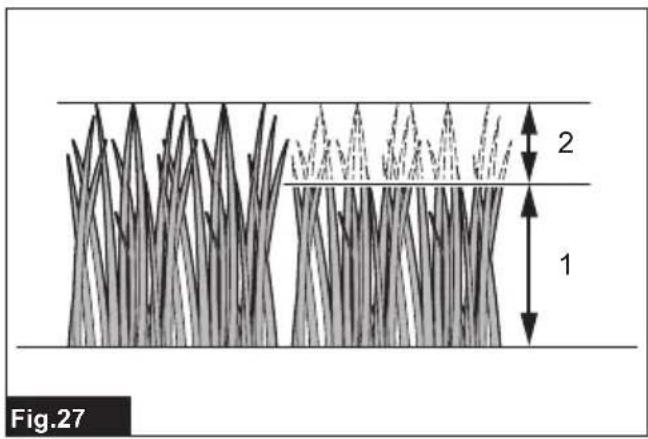

ANMERKUNG: Wenn Sie die Maschine mit dem Mulchaufsatz benutzen, vergewissern Sie sich, dass die Gesamtlänge des Grases nach dem Mahren 30 mm oder mehr, und die Schnittlänge 15 mm oder weniger beträgt.

Abb.27: (1) 30 mm oder mehr (2) 15 mm oder weniger

Elektronikfunktionen

Für komfortablen Betrieb ist die Maschine mit Elektronikfunktionen ausgestattet.

Konstantdrehzahlregelung Elektronische Drehzahlregelung zur Aufrechterhaltung einer konstanten Drehzahl. Feine Oberflächengüte wird erhöglich, weil die Drehzahl selbst unter Belastung konstant gehalten wird.
Sanftanlauf Die Sanftanlauf-Funktion reduziert Anlaufstöbe auf ein Minimum und bewirkt ruckfreies Anlaufender Maschine.

BETRIEB

Mähen

WARNING: Bevor Sie mit dem Mahen beginnen, entfern Sie Äste und Steine vom Mahbereich. Beseitigen Sie vorher auch jegliches Unkraut im Mahbereich.
WARNING: Tragen Sie bei der Benutzung des Mahers stets eine Schutzbrille mit Seitenschützern.

VORSICHT: Falls das gemähte Gras oder Fremdkörper die Innenseite der Mahereinheit blockieren, entfern den Sie unbedingt den Sperrschlüssel und die Akkus, undziehen Sie Handschuhe an,bevor Sie das Gras oder den Fremdkörper entfern.

ANMERKUNG: Verwenden Sie diese Maschine nur zum Mahen von Rasen. Mahen Sie kein Unkraut mit dieser Maschine.

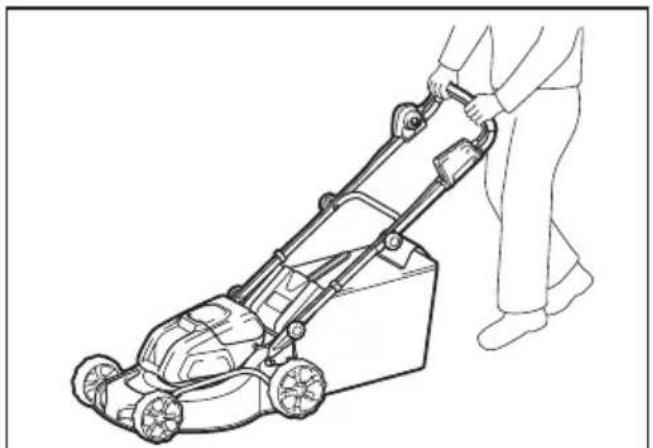

Abb.28

Halten Sie den Bügelgriff beim Mähen mit beiden Händen fest.

Die Richtlinie der Mahgeschwindigkeit liegt bei ungebahr 1 Meter pro 4 Sekunden.

Abb.29

Die Mittellinien der Vorderräder sind die Richtlinien für die Mahbreite. Mahren Sie in Streifen, indem Sie die Mittellinien als Richtlinien verwenden. Überlappen Sie den vorhergehenden Streifen um eine Häfte bis ein Drittel, um den Rasen gleichmäßig zu mieren.

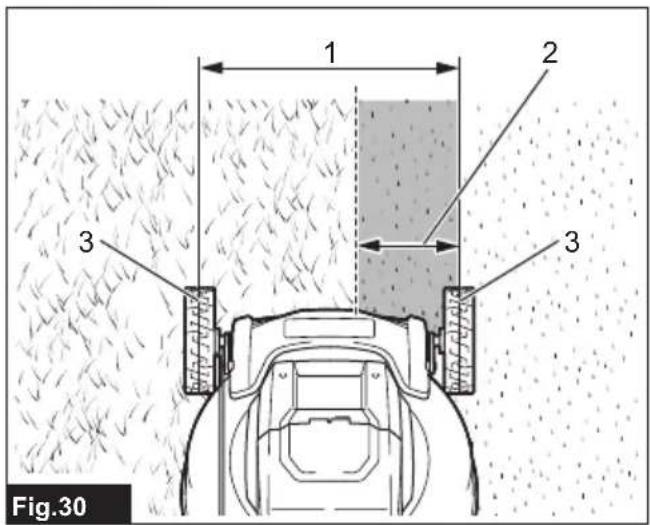

Abb.30: 1. Mährbrite 2. Überlappungsbereich

1. Mittellinie

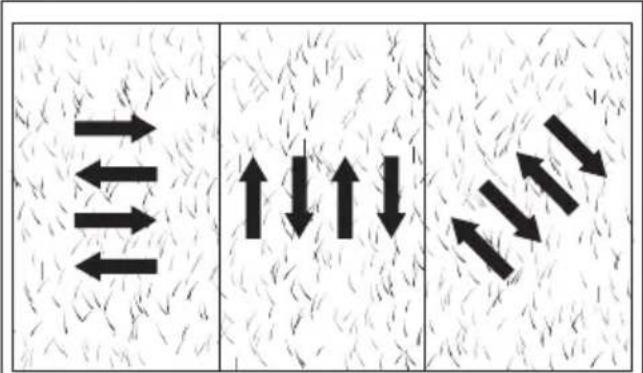

Wechseln Sie jedem Mal die Mahrichtung, um zu verhindern, dass sich eine Grasmaserung nur in einer Richtung bildet.

Abb.31

Überprüfen Sie die Höhe des gemähten Grases im Graskorb regelmäßig. Entleeren Sie den Graskorb, bevor er ganz voll wird. Stellen Sie vor jeder regelmäßigen Kontrolle den Maher ab, und entfernen Sie Sperrschlüssel und Akkus.

HINWEIS: Die Benutzung des Mahers mit vollem Graskorb verhindert eine reibungslose Messerdrehung und übt eine zusätzliche Last auf den Motor aus, die zu einem Ausfall führen kann.

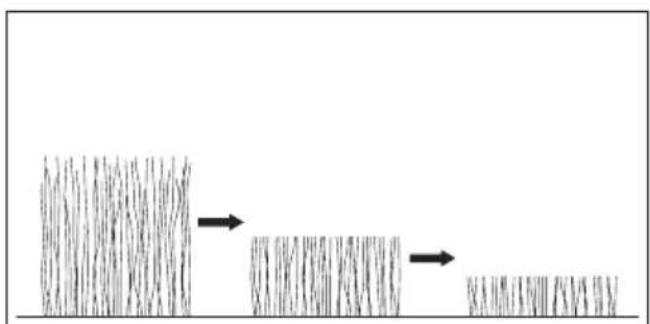

Mahren eines Rasens mit hohem Gras

Versuchen Sie nicht, langes Gras in einem Durchgang zu schneiden. Mahen Sie den Rasen staat dessen in mehreren Durchgängen. Lassen Sie ein oder zwei Tage zwischen den Mähdurchgängen offen, bis der Rasen gleichmäßig kurz wird.

Abb.32

HINWEIS: Der Versuch, langes Gras in einem Durchgang auf eine kurze Länge zu mahren, kann dazu führen, dass das Gras abstirbt. Außen dem kann das gemahte Gras die Innenseite der Mahereinheit blockieren.

Leeren des Graskorbs

WARNING: Um die Unfallgefahr zu reduzieren, sollen den Graskorb regelmäßig auf Beschädigung oder Abschwächung überprüfen. Tauschen Sie den Graskorb notigenfalls aus.

1. Lassen Sie den Schalthebel los.
2. Entfernen Sie den Sperrschlüssel.
3. Offnen Sie die Rückabdeckung, und nehmen Sie den Graskorb an seinem Griff Heraus.
   Abb.33: 1. Rückabdeckung 2. Griff 3. Graskorb
4. Leeren Sie den Graskorb.

WARTUNG

WARNING: Vergewissern Sie sich stets, dass Sperrschlüssel und Akkus vom Maher entfernt worden sind, bevor Sie den Maher lagern oder/TRagen oder eine Inspektion oder Wartung durchfuhren.
WARNING: Ziehen Sie stets den Sperrschlüssel ab, wenn Sie den Maher nicht benutzen. Bewahren Sie den Sperrschlüssel an einem sicheren Ort außer Reichweite von Kindern auf.
WARNING: Tragen Sie Handschuhe zur Durchführung von Inspektions- oder Wartungsarbeiten.
WARNING: Tragen Sie bei der Durchführung von Inspektions- oder Wartungsarbeiten stets eine Schutzbrille mit Seitenschützern.

ANMERKUNG: Verwenden Sie auf keinen Fall Benzin, Waschbenzin, Verdünner, Alkohol oder dergleichen. Solche Mittel konnen Verfürbung, Verformung oder Rissbildung verursachen.

Um die SICHERHEIT und ZUVERLÄSSIGKEIT这点es Produkts zu gewährleisten, sollenn Reparaturen und andere Wartungs- oder Einstellarheiten nur von Makita-Vertragswerkstätten oder Makita-Kundendienstzentren unter ausschließlich Verwendung von Makita-Originalersatzteilen ausgeführrt werden.

Wartung

1. Entfernen Sie den Sperschluss und die Akkus, und schreiben Sie dann die Akkuabdeckung.
2. Kippen Sie den Maher auf seine Seite, und entfern den Sie Grasschnitzel, die sich auf der Unterseite des Maherdecks angesammelt haben.
3. Gießen Sie Wasser in Richtung der Unterseite der Maschine, an der das Messer angebracht ist.

ANMERKUNG: Waschen Sie die Maschine nicht mit Hochdruck-Wasserstrahl.

1. Überprüfen Sie alle Muttern, Bolzen, Knöppe, Schrauben, Befestigungsteile usw. auf festen Sitz.
2. Überprüfen Sie die beweglichen Teile auf Beschädigung, Bruch und Verschleib. Beschädigte oder fehlende Teile sind zu reparieren oder zu ersetzen.
3. Lagern Sie den Maher an einem sicheren Ort außer Reichweite von Kindern.

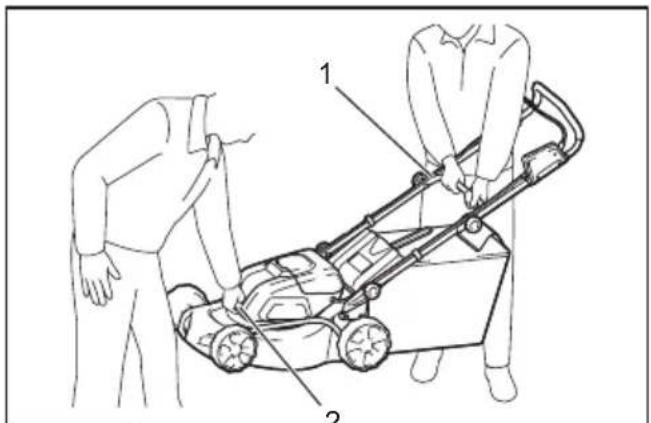

Tragen des Mahers

Halten Sie zum Tragen des Mahers den vorderen Griff und den unteren Bügelgriff mit zwei Personen, wie in der Abbildung gezeigt.

Abb.34: 1. Unterer Bügelgriff 2. Vorderer Griff

Lagerung

Lagern Sie den Maher an einem kühlen, trockenen und abschiedbaren Ort. Lagern Sie Maher und Ladegerat nicht an Orten, an denen die Temperatur 40^ erreichen oder überschreiben kann.

1. Offnen Sie die Rückabdeckung, und nehmen Sie den Graskorb an seinem Griff Heraus.
   Abb.35: 1. Rückabdeckung 2. Griff 3. Graskorb
2. Losen Sie die Rändelmuttern, und klappen Sie den oberen Bügelgriff herunter.
   Abb.36: 1. Oberer Biegelgriff 2. Rändelmutter

Demontieren oder Montieren des Mahermessers

WARNING: Entfernen Sie stets den Sperrschlüssel und die Akkus, bevor Sie das Messer demontieren oder montieren. Werden Sperrschlüssel und Akkus nicht entwickert, kann es zu schweren Verletzungen kommt.
WARNING: Das Messer dreht sich nach dem Loslassen des Schalters noch eine Sekunden weiter. Warten Sie mit der Ausführung von Arbeiten, bis das Messer zu einem vollständigen Stillstand kommt.
WARNING: Tragen Sie stets Handschuhe bei der Handhabung des Messers.

ANMERKUNG: Benutzen Sie zum Demontieren oder Montieren des Mahermessers den Steckschlussel, der der Maschine beiliegt.

Entfernen des Mähermessers

1. Kippen Sie den Mäher auf seine Seite, so dass der Mahhöhen-Einstellhebel oben liegt.
2. Um das Messer zu blockieren, schieben Sie ein Holzscheit oder etwas Ähnliches in den Maher.
3. Drehen Sie die Schraube mit dem Schraubenschlüssel entgegen dem Uhrzeigersinn.

Abb.37: 1. Mährmesser 2. Schraubenschlüssel 3. Holzscheit

1. Entfernen Sie Schraube, Unterlegscheibe und Mahermesser in dieser Reihenfolge.
   Abb.38: 1. Mährmesser 2. Unterlegscheibe 3. Schraube

Installieren des Mahermessers

Zum Montieren des Mahermessers wenden Sie das Demontageverfahren umgekehrt an.

WARNING: Montieren Sie das Mähermesser sorgfältig. Das Messer hat eine Ober- und Unterseite. Richten Sie das Messer so aus, dass die Seite mit dem Drehrichtungspfel außen liegt.
WARNING: Ziehen Sie dann die Schraube zur Sicherung des Messers im Uhrzeigersinn fest.
WARNING: Vergewissern Sie sich, dass das Mährmesser und alle Befestigungsteile korrekt montiert und sichere festgezogen sind.
WARNING: Befolgen Sie beim Auswechseln der Messer stets die Anweisungen in dieser Anleitung.

ANMERKUNG: Ziehen Sie die Schraube zum Montieren des Mahermessers mit einem Anzugsmoment von 19 - 29 N·m an (die Werte dieren nur als Anhaltspunkt).

FEHLERSUCHE

Bevor Sie den Reparaturdienst anrufen, führen Sie zunachst ihre eigene Inspektion durch. Falls Sie ein Problem finden, das nicht in der Anleitung erlautert wird, versuchen Sie nicht, das Werkzeug zu zerlegen. Wenden Sie sich stattdessen an autorisierte Makita-Kundendienstzentren, und achten Sie darauf, dass stets Makita-Ersatzteile für Reparaturen verwendet werden.

Zustand der Unregelmäßigkeit Wahrscheinliche Ursache(Funktionstörung)		Abhilfemaßnahme
Der Mäher startet nicht. Es sind nicht beide Akkus eingesetzt. Setzen Sie die geladenen Akkus ein.
Akkustörung (Unterspannung) Laden Sie die Akkus auf. Falls Laden nichts nützt,tauschen Sie die Akkus aus.
Der Sperrschlüssel ist nicht eingesteckt.
Stecken Sie den Sperrschlüssel ein.
Der Motor bleibt nach kurzer Zeitstehen.	Der Ladestand der Akkus ist niedrig. Laden Sie die Akkus auf. Falls Laden nichts nützt,tauschen Sie die Akkus aus.
	Die Schnitthöhe ist zu niedrig. Vergrösem Sie die Schnitthöhe.
Der Motor erreicht dieMaximalrehzahl nicht.	Die Akkus sind falsch eingesetzt. Setzen Sie die Akkus gemäß der Beschreibung in dieser Anleitung ein.
	Die Akkuleistung{lösst nach. Laden Sie die Akkus auf. Falls Laden nichts nützt,tauschen Sie die Akkus aus.
	Das Antriebsystem Funktioniert nichtkorrekt.	Wenden Sie sich bezüglich einer Reparatur an Ihrautorisiertes Kundendienstzentrum.
Das Mähermesser dreht sich nicht:Stoppen Sie den Mäherrunverzüglich!	Ein Fremdkörper, wie z. B. ein Ast, hat sich in der Höhe des Messersverklemmt.	Entfern den Fremdkörper.
	Das Antriebssystem Funktioniert nichtkorrekt.	Wenden Sie sich bezüglich einer Reparatur an Ihrautorisiertes Kundendienstzentrum.
Ungewöhnliche Vibration:Stoppen Sie den Mäherrunverzüglich!	Das Messer ist unausgeglichen, über-)mäßig oder ungleichmäßig abgenutzt.	Tauschen Sie das Messer aus.

SONDERZUBEHÖR

A VORSICHT: Die folgenden Zubehörteile oder Vorrichtungen werden für den Einsatz mit dem in dieser Anleitung beschrieben Makita-Werkzeugempfohlen. Die Verwendung anderer Zubehörteile oder Vorrichtungen kann eine Verletzungsgefahr darstellen. Verwenden Sie Zubehörteile oder Vorrichtungen nur für ihren vorgesehenen Zweck.

Wenn Sie weitere Einzelheiten bezüglich dieser Zubehörteile bereits, wenden Sie sichitte an ihre Makita-Kundendienststelle.

Mahermesser
- Original-Makita-Akku und -Ladegerät

HINWEIS: Manche Teile in der Beste konnen als Standardzubehör im Werkzeugsatz enthalten sein. Sie konnen von Land zu Land unterscheidlich sein.
