Produkttyp	Akku-Winkelschleifer
Marke	Einhell
Modell	TEAG 18115 LiSolo
Stromversorgung	Lithium-Ionen-Akku 18 V (Power X-Change), 3,0 Ah
Ladegerät	20 V DC, 3 A, 200-250 V ~ 50-60 Hz
Spindelgewinde	M14
Gewicht	1,8 kg
Max. Scheibendurchmesser	125 mm (abhängig von den verwendeten Scheiben)
Leerlaufdrehzahl	8500 U/min
Schalldruckpegel (LpA)	75,1 dB(A), Unsicherheit K=3 dB
Schallleistungspegel (LWA)	86,1 dB(A)
Vibrationen (Griff)	6,154 m/s², Unsicherheit K=1,5 m/s²
Hauptfunktionen	Schleifen, Trennen, Schruppen, Schneiden
Zusatzhandgriff	Montierbar in 3 Positionen (links, rechts, oben)
Schutzhaube	Verstellbar, mit Spannhebel
Spindelarretierung	Ja, zum Scheibenwechsel
Sicherheitsschalter	Ein/Aus mit Verriegelung
Wartung und Reinigung	Mit feuchtem Tuch und mildem Seifenreiniger reinigen; keine zu wartenden Innenteile
Ersatzteile	Erhältlich über den Einhell-Kundendienst (Geräte- + Teilereferenz)
Sicherheit	Tragen von Gehörschutz, Staubmaske und Schutzbrille erforderlich
Lagertemperatur	5 °C bis 30 °C, trocken und frostfrei

Häufig gestellte Fragen - TEAG 18115 LiSolo EINHELL

Welchen Akkutyp verwendet der Einhell TEAG 18115 LiSolo Winkelschleifer?

Er verwendet einen Lithium-Ionen-Akku der Power X-Change-Reihe mit 18 V und einer Kapazität von 3,0 Ah (10 Zellen).

Wie wechselt man die Schleifscheibe?

Drücken Sie die Spindelarretierung, lösen Sie die Flanschmutter mit dem mitgelieferten Stiftschlüssel. Wechseln Sie die Scheibe und ziehen Sie die Mutter wieder fest an.

Welche Schutzausrüstung ist erforderlich?

Tragen Sie unbedingt Gehörschutz, eine Staubmaske und eine Schutzbrille. Schutzhandschuhe werden ebenfalls empfohlen.

Wie stellt man die Schutzhaube ein?

Lösen Sie den Spannhebel (a), drehen Sie die Schutzhaube (4) in die gewünschte Position und ziehen Sie den Hebel wieder fest. Achten Sie darauf, dass sie das Schleifmittelgehäuse korrekt abdeckt.

Wie lange dauert das Laden des Akkus?

Die typische Ladezeit beträgt ca. 0,5 bis 1 Stunde bei leerem Akku mit dem mitgelieferten Ladegerät (3 A Ausgang).

Wie verwende ich die Akku-Ladezustandsanzeige?

Drücken Sie die Taste für die Ladezustandsanzeige. Drei LED-Anzeigen zeigen den Status an: grün = vollständig geladen; 2 oder 1 leuchtend = Restladung; 1 blinkend = leer; alle blinkend = Akku defekt.

Welche Scheiben kann ich verwenden?

Verwenden Sie Schleif- oder Trennscheiben mit max. 125 mm Durchmesser, einer Mindestdrehzahl von 8.500 U/min und einer Umfangsgeschwindigkeit von 52 m/s. Bei Diamantscheiben beachten Sie die Drehrichtung.

Wie reinige ich das Gerät?

Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas milder Seife. Lassen Sie kein Wasser ins Innere eindringen. Verwenden Sie Druckluft mit niedrigem Druck für die Lüftungsschlitze.

Wo finde ich Ersatzteile?

Bestellen Sie die Teile auf www.Einhell-Service.com unter Angabe des Gerätetyps, der Artikelnummer, der Identifikationsnummer und der Teilereferenz.

Wie lagere ich das Gerät?

Lagern Sie es an einem trockenen, frostfreien Ort, der für Kinder unzugänglich ist. Die ideale Temperatur liegt zwischen 5 °C und 30 °C, vorzugsweise in der Originalverpackung.

BEDIENUNGSANLEITUNG TEAG 18115 LiSolo EINHELL

Art.-Nr.: 44.311.19 (3,0 Ah) I.-Nr.: 21020

Art.-Nr.: 44.311.10 (Solo) I-Nr.: 11037

-2-

-4-

D

Inhaltsverzeichnis

1. Sicherheitshinweise
2. Gerätebeschreibung und Lieferumfang
3. Bestimmungsgemäß Verwendung
4. Technische Daten
5. Vor Inbetriebnahme
6. Bedienung
7. Reinigung, Wartung und Ersatzteilbestellung
8. Entsorgung und Wiederverwertung
9. Lagerung
10. Anzeige Ladegerät

D

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lessen

Vorsicht! Tragen Sie einen Gehorschutz. Die Einwirkung von Larm kann Gehörverlust bewirken.

Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Materialarf nicht bearbeitet werden!

Vorsicht! Tragen Sie eine Schutzbrille. Wahrend der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.

These Schutzabdeckung ist zum Schleifen geeignet.

These Schutzabdeckung ist zum Trennen und Schleifen geeignet. (Nicht im Lieferumfang enthalten)

Lagerung der Akkus nur in trockenen Räumen mit einer Umgebungstemperatur von +10^ - +40^ . Akkus nur in geladenem Zustand lagern (mind. 40% geladen). (Nicht im Lieferumfang enthalten)

D

Gefahr!

Beim Benutzten von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihr den Informationen jederzeit zur Verpfugung stehen. Falls Sie das Gerät an andere Personen übergeben sollenen, händigen Sie diese Bedienungsanleitung / Sicherheitshinweiseitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise f inden Sie im beiliegenden Heftchen!

Gefahr!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

2. Gerätebeschreibung und Lieferumfang

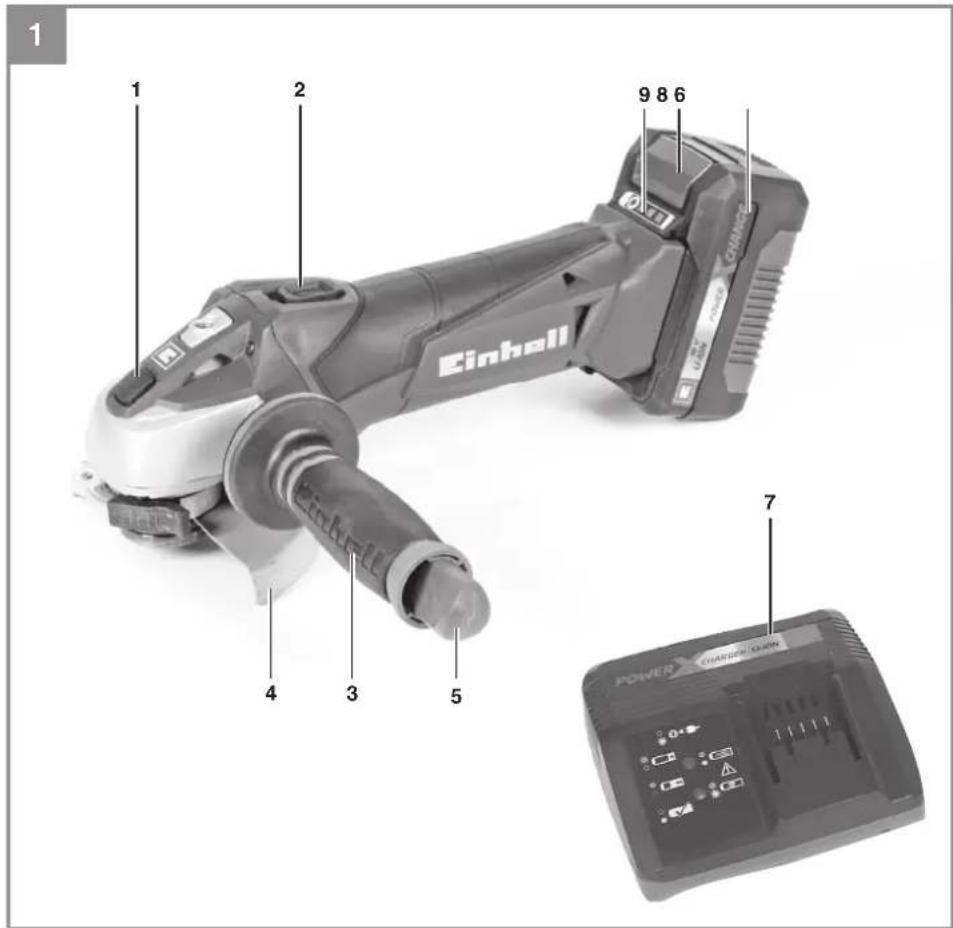

2.1 Gerätebeschreibung (Bild 1)

1. Spindelarretierung
2. Ein-/Ausschalter
3. Zusatzhandgriff
4. Schutzvorrichtung
5. Stirnlochschlussel
6. Akku
7. Ladegerat
8. Rasttaste
9. Akku-Kapazitätsanzeige

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sichitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gultigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Si das Gerät erworben haben. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der An

leitung.

• Offnen Sie die Verpackung undnehmen Sie das Gerät vorsichtig aus der Verpackung.
• Entferen Sie das Verpackungsmaterial sowie Verpackungs-/und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörsteile auf Transportschäden.
  Bewahren Sie die Verpackung nach Mochlichkeit bis zum Ablauf der Garantiezeit auf.

Gefahr!

Gerat und Verpackungsmaterial sind kein Kinderspielzeug! Kinder)dufen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielien! Es besteht Verschluckungs- und Erstickungsgefahr!

Winkelschleifer
Ladegerat (Bei Art.-Nr.: 44.311.10 nicht im Lieferumfang)
- Akku (Bei Art.-Nr.: 44.311.10 nicht im Lieferumfang)
Zusatzhandgriff
Stirnlochschlüssel
Originalbetriebsanleitung
- Sicherheitshinweise

3. Bestimmungsgemäß Verwendung

Der Winkelschleifer ist zum Schleifen von Metall und Gestein unter Verwendung der entsprechenden Schleifscheibe und der entsprechenden Schutzvorrichtung bestimmt.

Warning! Zum Trennen von Metall und Gestein darf der Winkelschleifer nur verwendet werden, wenn die Schutzvorrichtung, welche als Zubehör erhältlich ist, montiert ist.

Die Maschine scarf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für darauf hervorgerufene Schaden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung,

D

wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

4. Technische Daten

Spannungsversorgung Motor: 18 V d.c.

Nenndrehzahl: .8500 min

Max.Scheiben-0: 115 mm

Schleifscheibe: 115 x 22 x 6 mm

Trennscheibe: 115 x 22 x 3 mm

Gewinde der Aufnahmespindel: M14

Ausgangsspannung Ladegerat: 20 V d.c.

Ausgangsstrom Ladegerat: 3 A

Netzspannung Ladegerät: ... 200-250V~ 50-60Hz

Akku-Typ: Li-lon

Anzahl der Akkuzellen: 10

Akkukapazitat: 3,0 Ah

Gewicht: 1,8kg

Gefahr!

Gerausch und Vibration

Die Gerausch- und Vibrationswerte wurden entsprechend EN 60745 ermittelt.

Schalldruckpegel L. 75,1dB(A)

Unsicherheit K_pA 3dB

Schalleistungspegel LwA 86,1 dB(A)

Unsicherheit K_WA 3dB

Tragen Sie einen Gehorschutz.

Die Einwirkung von Larm kann Gehörverlust bewirken.

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745.

Handgriff

Schwingungsemissionswerta bAG = 6,154m / s^2

Unsicherheit K = 1,5m / s^2

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüverfahren gemessen worden und kann sich, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird,ändern und in Ausnahmefällen über dem angegebenen Wert liegen.

Der angegebene Schwingungsemissionswert kann zum Vergleich eines Elektrowerkzeuges mit einem anderen verwendet werden.

Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einsatzung der Beeinträchtigung verwendet werden.

Beschränken Sie die Gerauschentwicklung und Vibration auf ein Minimum!

• Verwenden Sie nur einwandfrei Geräte.
  Warten und reinigen Sie das Gerät regelmäßig.
  Passen Sie ihre Arbeitswise dem Gerät an.
• Uberlasten Sie das Gerät nicht.
• Lassen Sie das Gerät gegebenenfalls überprüfen.
  Schalten Sie das Gerät aus, wenn es nicht benutzt wird.
  Tragen Sie Handschuhe.

Vorsicht!

Restrisiken

Auch wenn Sie这点 Elektrowerkzeug vorschrifsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren konnen im Zusammenhang mit der Bauweise und Ausführung这点 Elektrowerkzeuges auftreten:

1. Lungenschäden, falls keine geeignete Staubschutzmaske getragen wird.
2. Gehorschaden, falls kein geeigneter Gehorschutz getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

5. Vor Inbetriebnahme

Warning!

Ziehen Sie immer den Akku Heraus, bevor Sie Einstellungen am Gerat vornehmen.

Lesen Sie vor der Inbetriebnahme Ihres AkkuGerates unbedingt diese Hinweise:

Laden Sie den Akku mit dem Ladegerät. Ein leerer Akku ist nach ca. 0,5-1 Stunde aufgeladen.

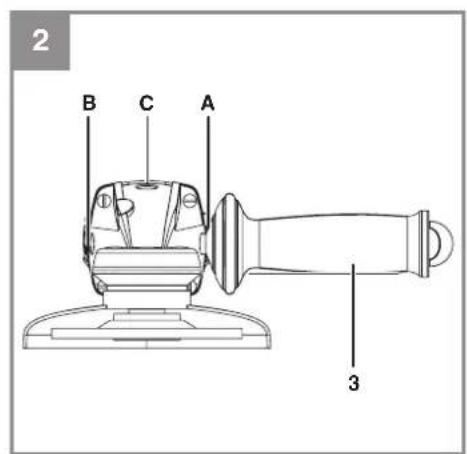

5.1 Zusatzhandgriff montieren (Bild 2)

Der Winkelschleifschleifer dar nicht ohne Zusatzhandgriff (3) benutzt werden.
- Der Zusammengriff kann an den drei Positionen (A, B, C) eingeschraubt werden.

D

Geräteseite Geeignet für
Links (Pos. A / wie abgebildet)	Rechtshänder
Rechts (Pos. B) Linkshänder
Oben (Pos. C) Benutzung von Trennscheiben

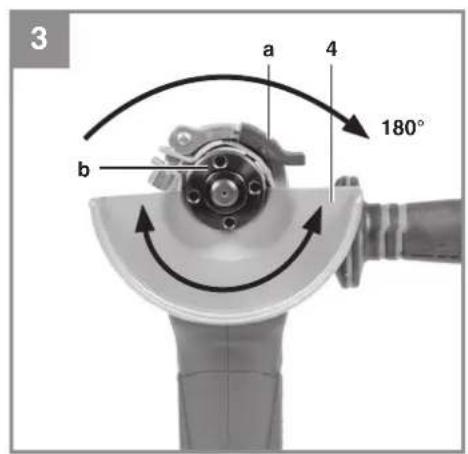

5.2 Wechseln und Einstellen der Schutzvorrichtung (Bild 3)

Wechseln:

• Entfernen Sie die Flanschmutter (b) und den darunterliegenden Spannflansch.
• Offnen Sie den Klemmhebel (a) an der Schutzvorrichtung (4).
• Drehen Sie die Schutzvorrichtung (4) um 180^ im Uhrzeigersinn, sodass der Schutz nach oben zeigt.
  Entnehmen Sie die Schutzvorrichtung (4).

Das Montieren erfolgt in umgekehrter Reihenfolge.

Einstellen:

• Stellen Sie die Schutzvorrichtung (4) zum Schutz ihrer Höhe so ein, dass das Schleifgut vom Körperwegfuhrt wird.
  Die Position der Schutzvorrichtung (4) kann den jeweiligen Arbeitsbedingungen angepasst werden: Lockern Sie den Klemmhebel (a), drehen Sie die Abdeckung (4) in die gewünschte Position.
• Achten Sie darauf, dass die Schutzvorrichtung (4) das Zahnradgehäuse korrekt abdeckt.
  Befestigen Sie den Klemmhebel (a) wieder.
• Stellen Sie sichere, dass die Schutzvorrichtung (4) fest sitzt.

Achten Sie auf einen festen Sitz der Schutzvorrichtung.

Benutzen Sie den Winkelschleifer nicht ohne Schutzvorrichtung.

5.3 Probelauf neuer Schleifscheiben

Den Winkelschleifer mit montierter Schleif- oder Trenscheibe mindestens 1 Minute im Leerlauf laufen setzen. Vibrierende Scheiben sofort austauschen.

6. Bedienung

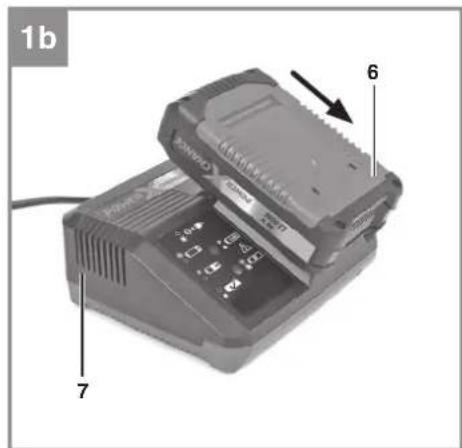

6.1 Laden des LI-Akku-Packs (Abb. 1a-1b)

1. Akku-Pack (6) aus dem Handgriff hersaus ziehen, besteht die Rasttaste (8) nach unter drücken.
2. Vergleichen, ob die auf dem Typenschild angegebene Netzspannung mit der vorhanden Netzspannung übereinstimmt. Stecken Sie den Netzstecker des Ladegerats (7) in die Steckdose. Die grüne LED beginnnt zu blinken.
3. Schieben Sie den Akku auf das Ladegerät.

Unter Punkt 10 (Anzeige Ladegerät) fienden Sie eine Tabelle mit den Bedeutungen der LED Anzeige am Ladegerät.

Solle das Laden des Akku-Packs nicht möglich sein, überprüfen Sieitte

ob an der Steckdose die Netzspannung vorhanden ist.
ob ein einwandfreiert Kontakt an den Ladekontakten des Ladegerates vorhanden ist.

Solle das Laden des Akku-Packs immer noch nicht möglich sein, bitten wir Sie,

das Ladegerat und Ladeadapter

und den Akku-Pack an unseren Kundendienst zu senden.

Für einen fachgerechten Versand kontaktieren Sieitte unseren Kundendienst oder die Verkaufsstelle, bei der das Gerat erworben wurde.

Beachten Sie beim Versand oder Entsorgung von Akkus bzw. Akkugerät, dass diese ein-zeln in Kunststoff beutel verpackt werden, um Kurzschlüsse und Brand zu vermeiden!

Im Interesse einer langen Lebensdauer des Akku-Packs sollenn Sie für eine rechtzeitige Wiederauf-ladung des Akku-Packs sorgen. Dies ist auf jeder Fall notwendig, wenn Sie feststellen, dass die Leistung des Gerats nachlasst. Entladen Sie den Akku-Pack nie vollständig. Dies führt zu einem Defekt des Akku-Packs!

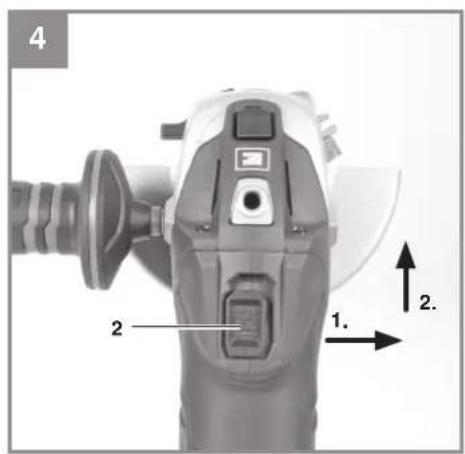

6.2 Schalter (Bild 4)

Der Winkelschleifer ist mit einem Sicherheits-schafter zur Unfallverhütung ausgestellt. Zum Einsatzen den Ein-/Ausschalter (2) nach rechts drucken und anschlieBend nach vorne schiben. Zum Einsatzen des Winkelschleifers den Ein-/

D

Ausschalter (2) hinten niederrücken. Der Ein-/Ausschalter (2) springt in die Ausgangsstellung zurück.

Warten Sie, bis die Maschine ihre Höchstdrehzahl erreicht hat. Danach konnen Sie den Winkelschleifer an das Werkstück ansetzen und es bearbeiten.

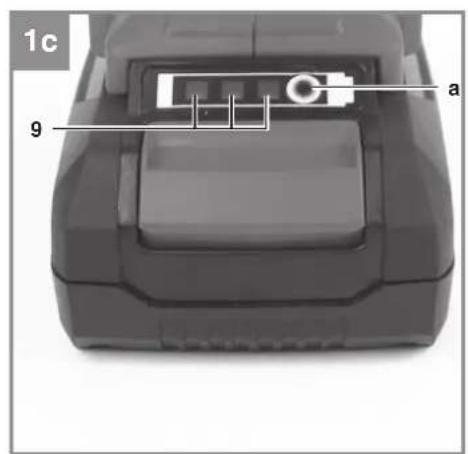

6.3 Akku-Kapazitätsanzeige (Abb. 1c/Pos. 9)

Drucken Sie auf den Schalter für Akku-Kapazitätsanzeige (a). Die Akku-Kapazitätsanzeige (9) signalisiert ihren den Ladezustand des Akkus anhand von 3 LED's.

Alle 3 LEDs leuchten:

Der Akku ist voll aufgeladen.

2 oder 1 LED(s) leuchten

Der Akku verfügt über ausreichende Restladung.

1 LED blinkt:

Der Akku ist leer, laden Sie den Akku auf.

Alle LED's blinken:

Der Akku wurde tiefentladen und ist defekt. Ein defekter Akku darf nicht mehr verwendet und geladen werden!

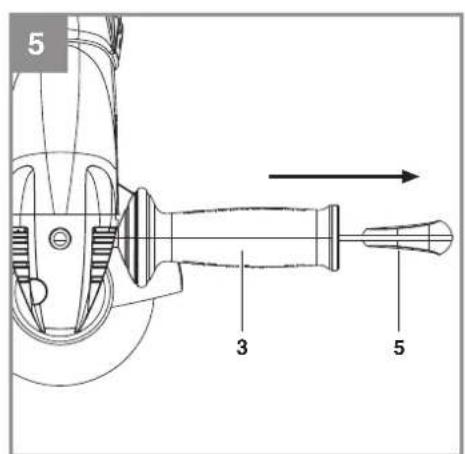

6.4 Wechseln der Schleifscheiben (Bild 5 / 6)

Für das Wechseln der Schleifscheiben bestehtener Sie den beiliegenden Stirnlochschluss (5). Der Stirnlochschluss (5) ist im Zusammenhandgriff (3) aufbewahrt. Ziehen Sie bei Bedarf den Stirnlochschluss (5) aus dem Zusammenhandgriff (3) hersaus.

Gefahr! Aus Sicherheitsgrunden darf der Winkel-schleifer nicht mit eingestecktem Stirnlochschluss (5) betrieben werden.

Warning!

• Einfacher Scheibenwechsel durch Spindelar-retierung.
  Spindelarretierung drucken und Schleifscheibe einrasten halten.

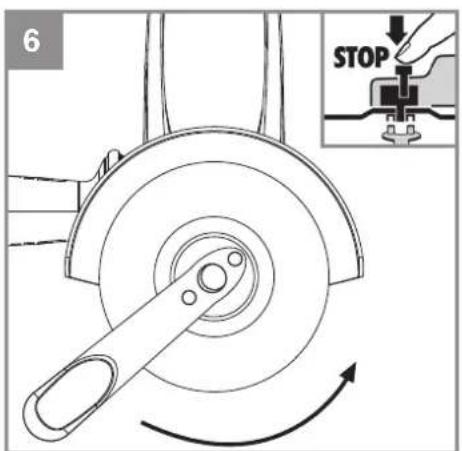

  Die Flanschmutter mit dem Stirnlochschlussel offen. (siehe Bild 6)
• Schleif- oder Trennscheibe wechseln und Flanschmutter mit dem Stirnlochschieller festziehen.

Hinweis!

Spindelarretierung nur bei stillstehendem Motor und Schleifspindel drücken! Die Spindelarretierung muss während des Scheibenwechsels gedruckt bleiben!

Bei Schleif- oder Trennscheiben bis ca. 3 mm Dicke, die Flanschmutter mit der Planseite zur Schleif- oder Trennscheibe aufschrauben.

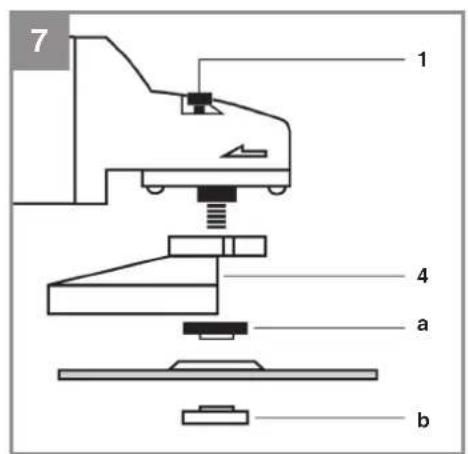

6.5 Anordnung der Flansche bei Verwendung von Schleifscheiben und Trennscheiben (Bild 7-10)

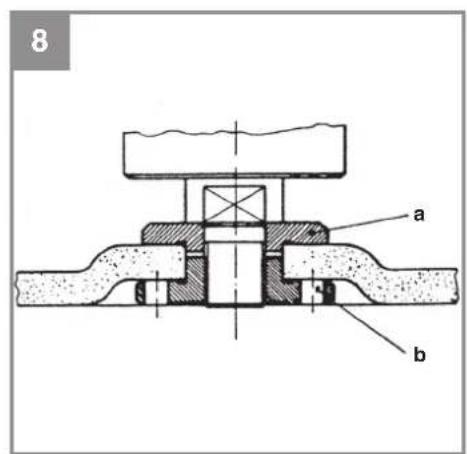

Anordnung der Flansche bei Verwendung einer gekröpften oder geraden Schleifscheibe (Bild 8)
a) Spannflansch
b) Flanschmutter

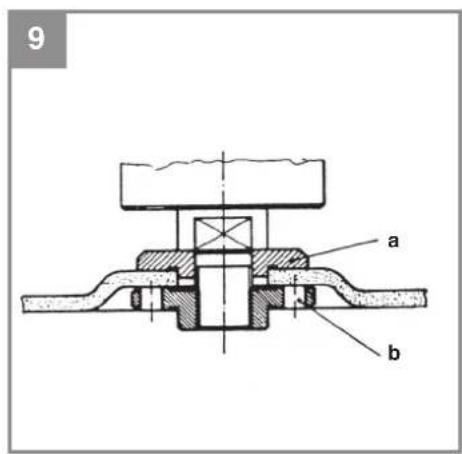

Anordnung der Flansche bei Verwendung einer gekröpften Trennscheibe (Bild 9)
a) Spannflansch
b) Flanschmutter

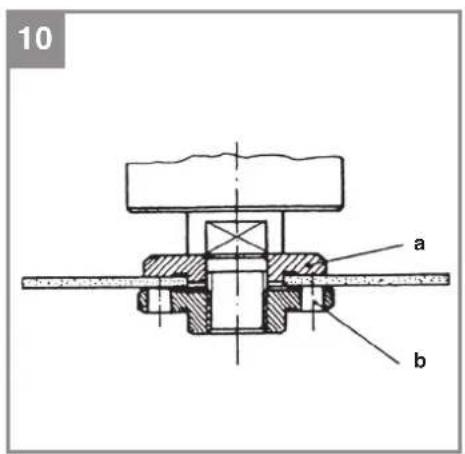

Anordnung der Flansche bei Verwendung einer geraden Trennscheibe (Bild 10)
a) Spannflansch
b) Flanschmutter

6.6 Motor

Der Motor muss während der Arbeit gut beluftet werden, davon müssen die Luftungsoff nungen immer sauber gehalten werden.

6.7 Schleifscheiben

Die Schleif- oder Trennscheibe darf nie großer als der vorschriebene Durchmesser sein.
- Kontrollieren Sie vor dem Einsatz der Schleif-oder Trennscheibe deren angegebene Drehzahl.
Die maximale Drehzahl der Schleif- oder Trennscheibe muss hoher sein als die Leerlaufdrehzahl des Winkelschleifers.
- Verwenden Sie nur Schleif- und Trennscheiben die für eine minimale Drehzahl von 8.500 min ^-1 und für eine Umfangsgeschwindigkeit von 52 m/s zugelassen sind.
- Achten Sie bei der Benutzung von Diamant-Trennscheiben auf die Drehrichtung. Der Drehrtungspfelil auf der Diamant-Trennscheibe muss mit dem Drehrtungspfelil auf dem Gerat übereinstimmen.

Achten Sie insbesondere bei den Schleifkorpmn auf eine gute Lagerung und Transport. Setzen Sie die SchleifkorpmeniemalsStoBen, Schlagen oder scharfen Kanten aus (z.B. beim Transport oder Lagerung in einer Werkzeugkiste). Dies konnte bei den Schleifkorpmn zu Beschädigungen, wie

z. B. Rissen führn und eine Gefahr für den Benutzer darstellen.

D

Warning!

6.8Arbeitshinweise

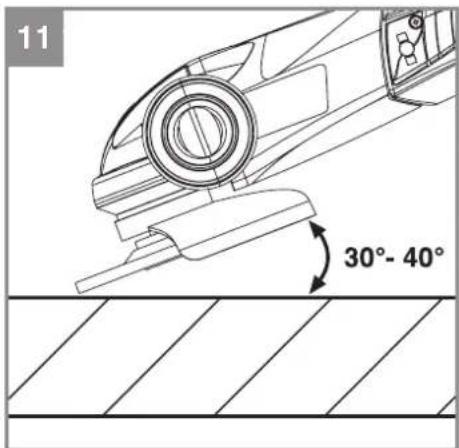

6.8.1 Schruppsschleifen (Bild 11)

Achtung! Schutzvorrichtung zum Schleifen verwenden (im Lieferumfang enthalten). Der Beste Erfolg beim Schruppschleifen wird erreicht, wenn Sie die Schleifscheibe in einem Winkel von 30^ bis 40^ zur Schleifebene ansetzen und gleichmäßig über das Werkstück hin- und herbewegen.

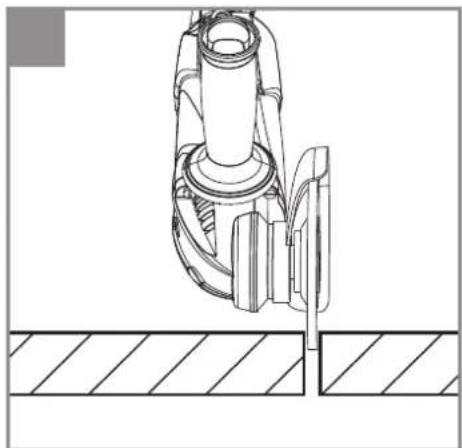

6.8.2 Trennschleifen (Bild 12)

Achtung! Schutzvorrichtung zum Trennen verwenden (als Zubehör erhältlich, siehe 7.3). Bei Trennarbeiten den Winkelschleifer in der Schneidebene nicht verkanten. Die Trennscheibe muss eine saubere Schnittkante aufweisen. Zum Trennen von hartem Gestein verwenden Sie am besten eine Diamant-Trennscheibe.

Asbesthaltige Materialien dürfen nicht bearbeitet werden!

Verwenden Sie niemals Trennscheiben zum Schruppschleifen.

Hinweis:

Zur Erhöhung der Leistung und Laufzeit des Akku-Gerätes empfehlen wir Ihnen unseren 4,0Ah Power-X-Change zu verwenden.

(Art.-Nr.: 45.113.96)

7. Reinigung, Wartung und Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsrarbeiten den Akku hersus.

7.1 Reinigung

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.
  Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungsa- oder Lösungs

mittel;这也 konnten die Kunststoffe des Gerätes angreifen. Achten Sie daraufuf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

7.2 Wartung

Im Geräteinneren befinden sich keine weiteren zu wartenden Teile.

7.3 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollen folgende Angaben gemacht werden;

Typ des Gerätes
- Artikelnummer des Gerätes
- Ident-Nummer des Gerätes
- Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preisere und Infos fienden Sie unter www.Einhell-Service.com

Schutzabdeckung zum Trennen

(Art.-Nr.: 44.500.40)

8. Entsorgung und Wiederverwertung

Das Gerät befönt sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist damit wieder verwendbar oder kann dem Rohstoff kreislauf zurückgeführ werden. Das Gerät und dessen Zubehör bestehen aus verschieten Materialien, wie z.B. Metall und Kunststoffe. Defekte Geräte gehören nicht in den Hausmüll. Zur fachgerechten Entsorgung soll das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle besteht ist, sollenn Sie bei der Gemeindeverwaltung nachfragen.

9. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30^ . Bewahren Sie das Elektrowerkzeug in der Originalver

10. Anzeige Ladegerät

Anzeigestatus		Bedeutung und Maßnahme
Rote LED Grüne LED
Aus Blinkt Betriebsbereitschaft		Das Ladegerät ist an das Netz angeschlossen und betriebsbereit, Akku ist nicht im Ladegerät
An Aus Laden		Das Ladegerätlädt den Akku im Schnellladebetrieb. Die entsprechenden Ladezeiten fi den Sie direkt am Ladegerät. Hinweis! Je nach vorhandener Akkuladung konnen die tatsächlichen Ladezeiten von den angegebenen Ladezeiten etwas abweichen.
Aus An Der Akku ist aufgeladen und einsatzbereit.		Den und einsatzbereit. Danach wird bis zur vollständigen Ladung auf eine Schonladung umgeschalte. Lassen Sie hierzu den Akku etwa 15 min. länger am Ladegerät. Maßnahme: Entnehmer Sie den Akku aus dem Ladegerät. Trennen Sie das Ladegerät vom Netz.
Blinkt Aus Anpassungsladung		Das Ladegerät befni ndet sich im Modus für schonende Ladung. Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen und benötigt mehr Zeit. Dies kann folgende Ursachen haben: - Akku wurde sehr lange Zeit nicht mehr geladen. - Die Akkutemperatur liegt nicht im Idealbereich zwischen 10° C und 45°C. Maßnahme: Warten Sie bis der Ladevorgang abgeschlossen ist, der Akku kann trotzdem weiter geladen werden.
Blinkt Blinkt Fehler		Ladevorgang ist nicht mehr möglich. Der Akku ist defekt. Maßnahme: Ein defekter Akku darf nicht mehr geladen werden. Entnehmer Sie den Akku aus dem Ladegerät.
An An Temperaturstörung		Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt (unter 0° C) Maßnahme: Entnehmer Sie den Akku und bewahren Sie diesen 1 Tag bei Raumtemperatur (ca. 20° C) auf.

D

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmull!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht mussen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführten werden.

Recycling-Alternative zur Rücksendeauff ordierung: Der Eigentümer des Elektrogerätes ist alternatively anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschaft- und Abfallgesetze durchfuhl. Nicht betroften sind den Altgeräten beigeufige Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfaltigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig.

Technische Änderungen vorbehalten

These Sendung enthalt Lithium-lonen-Batterien. Gemäß Sondervorschrift 188 unterliegt diese Sendung nicht den Vorschriften des ADR. Sorgsam behandeln. Entzündungsgefall bei Beschäftigung des Versandstücks. Bei Beschäftigung des Versandstücks: Kontrolle und erforderlichenfalls erneutes Verpacken. Für zusätzliche Informationen rufen Sieitte die 0049 9951 95920-66 an.

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-Partner, deren Kontakte Sie der Garantieurkunde entnehmer. Diese stehen Ohnen für alle Service-Belange wie Reparatur, Ersatzteil- und Verschleibteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.

Es ist zu beachten, dass bei thisem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen VerschleiB unterliegen bzw. folgende Teile als Verbrauchsmaterialien bestehtigt werden.

Kategorie Beisiel
Verschleibsteile*Kohlebürsten,Akku
Verbrauchsmaterial/Verbrauchsteile*Trenn-,Schleifscieben
Fehlsteile

• nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzumelden.itte achten Sie auf eine genaue Fehlerbeschreibung und beantwerten Sie dazu in jedem Fall folgende Fragen:

• Hat das Gerät bereits einmal Funktioniert oder war es von Anfang an defekt?
• Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
• Welche Fehlfunktion weist das Gerät ihrer Meinung nach auf (Hauptsymptom)?

Beschreiben Sie diese Fehlfunktion.

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Soltte diese Gerät davon nicht einwandfrei Funktionieren, bedauern wir thishr und bitten Sie, sich an unseren Serviciedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch tefo-nisch über die angegebene Servicerufnummer zur Verfugung. Für die Geltendmachung von Garantiansprüchen gilt folgenden:

1. These Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. tatsächliche Personen, die diesen Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufen seiner Neugeräte verspricht. Ihr gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ohnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler berufen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränk.itte beachten Si, dass unsere Geräte bestimmungsgemäß nicht fur den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

4. Schaden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pfl ege und Wartung entstanden sind.

5. Schaden am Gerät, die durch missbrächliche oder unsachgemäß Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) besteht sind.

6. Schäden am Gerät oder an Teilen des Gerats, die auf einen gebrauchsgemänen, üblichen oder sonstigen natürlichen Verschleib zurückzuführen sind.

7. Die Garantiezeit beträgt 24 Monate und beginnnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nach dem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Veränderung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwa eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

8. Für die Geltendmachung Ihres Garantieanspruches melden Sieitte das defekte Gerat an unter: www.Einhell-Service.com. Halten Sieitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugerats bereit. Gerate, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmoglichkeit ausgeschlossen. Ist der Defekt des Gerates von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerat zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch freme Defekte am Gerät, die vom Garantiumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerätitte an unsere Serviceadresse.

Für Verschleib-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

Einhell Service - Eschenstraße 6 - 94405 Landau/Isar (Deutschland)

Sehr geehrte Kundin,
sehr geehrter Kunde,

LIEBE MOGLICHMACHER,

wir haben das Ziel, alles dazu zu tun, damit Sie mit Einhell all ihre Projekte möglich machen können. Aus thisem Grund ist Service bei uns gelebetter Anspruch: mit über 20 Jahren Erfahrung und mehr als 120 kompetenten und personlichen Ansprechpartners hat es sich der Einhell Service auf die Fahren geschrieben, Sie bei allen Fragen zu ihrem Produkt zu unterstützen. Dazu gehort ein beratendes Technikerteam, bis zu 10 Jahre Ersatzmittelverfügbarkeit, 24 Stunden Versandservice, eine leistungsfähige Reparatur-Organisation und ein flachendeckendes Service-Partnernetz.

Über unser Onlineportal www.Einhell-Service.com sind weitere unserer verfügbarbaren Services jetzt noch schneller und einfacher für Sie erreichen – rund um die Uhr, sieben Tage die Wonne.

Einhell Service

Eschenstraße 6

94405 Landau an der Isar

Telefon: [phone]

Telefax: 09951-9591700

E-Mail: [e-mail]

Wir freuen uns auf ihren Besuch unter

GB

Table of contents

Alle LED'er blinker:

Beskriv venligst fejlfunktionen.

DK/N

Garantibevis

Kære kunde!

Endast for EU-länder

4. Technische gegevens

Alle 3 LEDs branden:

De accu is vol geladen.

2 of 1 LED(s) branden:

De accu beschicht over voldoende restlading.

1 LED knippert:

De accu is leeg, laad de accu.

Alle LEDs knipperen:

(Artikel-nr.: 45.113.96)

(Num.de art.:45.113.96)

Akku-Winkelschleifer* TE-AG 18/115 Li-Solo (Einhell)

2014/29/EU
2005/32/EC_2009/125/EC

EU2015/1188

2014/35/EU
2006/28/EC
2014/30/EU
2014/32/EU
2014/53/EU
2014/68/EU
(EU)2016/426
Notified Body:
(EU)2016/425
2011/65/EU_(EU)2015/863

区2006/42/EC

Annex IV

Notified Body: Rea. No.:

2000/14/EC_2005/88/EC

Annex V

Annex VI

Noise: measured L_WA = dB (A); guaranteed L_WA = dB (A)

P = kW; L/0 = cm

Notified Body:

2012/46/EU_(EU)2016/1628

Emission No.

Standard references: EN 60745-1; EN 60745-2-3; EN 55014-1; EN 55014-2

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar

Landau/Isar, den 15.01.2021

Andreas Weichselgarher/General-Manager

NotEQ

NigelYang/Product-Management

First CE:17

Art-No.:44.311.10

I-No.:11037

Akku-Winkelschleifer* TE-AG 18/115 Li (Einhell)

2014/29/EU
2005/32/EC_2009/125/EC
(EU)2015/1188
2014/35/EU
2006/28/EC
2014/30/EU
2014/32/EU
2014/53/EU
2014/68/EU
(EU)2016/426 Notified Body:
(EU)2016/425
2011/65/EU_(EU)2015/863

区2006/42/EC
Annex IV
Notified Body: Reg. No.:
2000/14/EC_2005/88/EC
Annex V
Annex VI
Noise: measured L_WA = dB (A); guaranteed L_WA = dB (A)
P = kW; L/0 = cm
Notified Body:
2012/46/EU. (EU)2016/1628 Emission No.:

Standard references: EN 60745-1; EN 60745-2-3; EN 55014-1; EN 55014-2

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar

Landau/Isar, den 15.01.2021

Andreas Weichselgarher/General-Manager

Not all

NigelYang/Product-Management

First CE:17

Art-No.:44.311.19

1.-No.:21020
