BEDIENUNGSANLEITUNG Gator M1380 DIRT DEVIL

Bedienungsanleitung 3-14

Operating Manual. 15-26

B

Es freut uns, dass Sie sich für den Akku-Handsauger „Gator“ entschieden haben! Wir danken Ihnen für den Kauf und das entgegengebrachte Vertrauen.

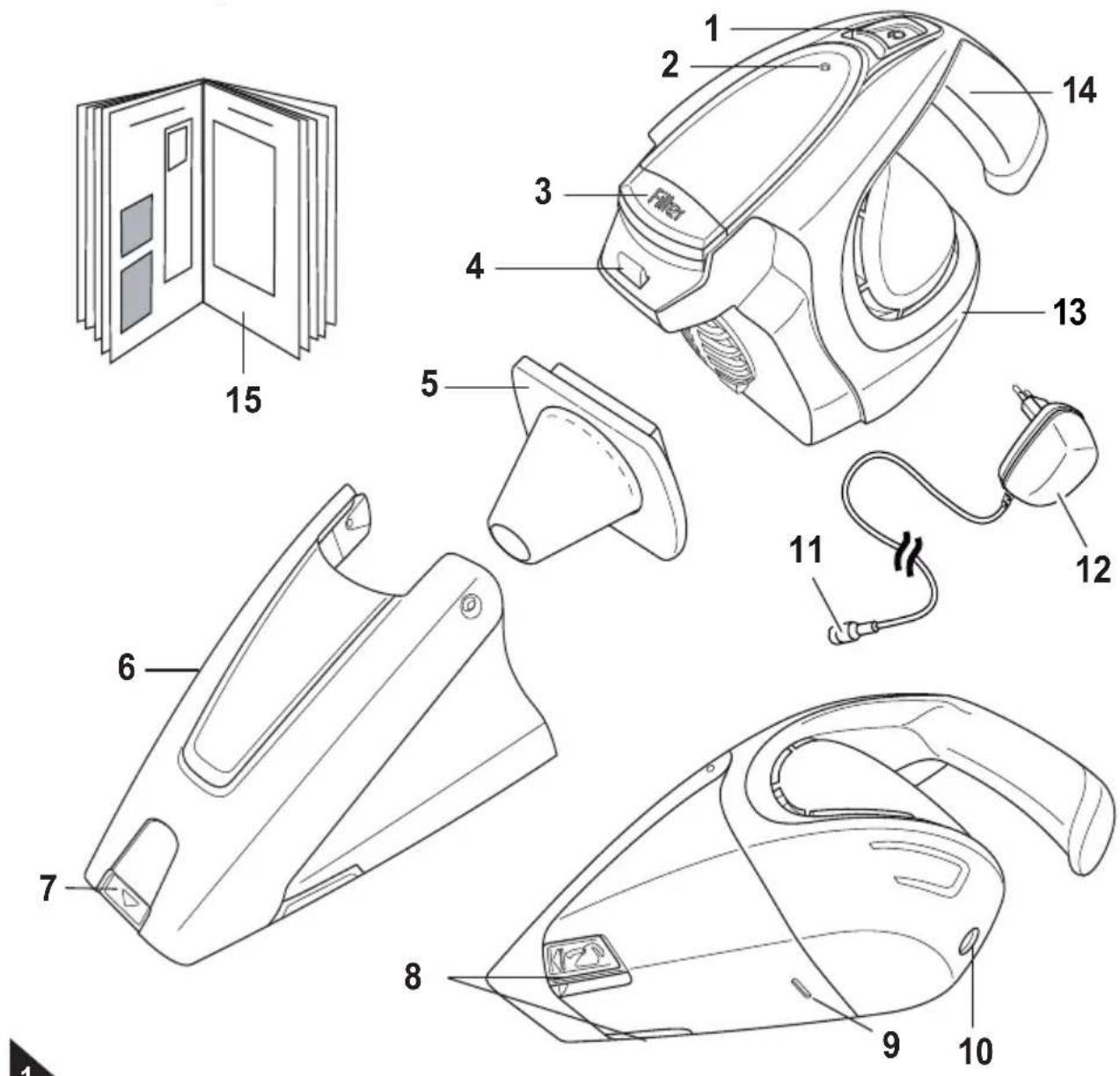

Lieferumfang/Geräteile:

1 Ein-/Aus-Schalter (")
2 Ladekontrollleuche
3 Entriegelungstaste für den Staubbehälter (F)ter
4 obere Arretierung fur den Staubbehälter
5 Textil-Dauerfilter
6 Staubbehälter
7 Fugendüse
8 Tasten zur Staubbehälterentleerung

9 untere Arretierung fur den Staubbehälter
10 Steckbuchse zum Anschlieben des Netzteiladapters
11 Netzteiladapter
12 Netzteilanschlussstecker
13 Motoreinheit
14 Handgriff
15 Bedienungsanleitung

2.1 zur Bedienungsanleitung

Lesen Sie die Bedienungsanleitung vollständig durch, bevor Sie mit dem Gerät arbeiten. Bewahren Sie die Anleitung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

Die Nichtbeachtung dieser Anleitung kann zu schweren Verletzungen oder Schäden am Gerät führen.

Für Schäden, die aufgrund der Nichtbeachtung dieser Bedienungsanleitung entstehen, übernehmen wir keine Haftung.

WARNING:

Warnt vor Gefahren fur ihre Gesundheit und zeigt möglich Verletzungsrisiken auf.

ACHTUNG:

Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.

HINWEIS:

Hebt Tipps und Informationen hervor.

2.2 zu bestimmten Personengruppen

■These Geräte können von Kindern ab 8 Jahren und darüber und von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die darauf resultierenden Gefahren verstanden haben.
■ Reinigung und Benutzer-Wartung)duren nicht durch Kinder ohne Beaufsichtigung durchgefuhrt werden.
■ Kinder dürfen nicht mit dem Gerät speien. Kinder dürfen sich unter andem weder auf das Gerät stellen oder setzen. Kinder jünger als 8 Jahre sollenn vom Gerät und der Anschlussleitung ferngehalten werden, wenn es eingeschaltet ist oder abkühlt.
■Verpackungsmaterialien)dürfen nicht zum Spielena verwendet werden. Es besteht Erstickungsgefahr.

2.3 zu den Akkus

Das Gerät enthalt wiederaufladbare Akkus. Bei falschem Umgang mit Akkus besteht Verletzungs- und Explosionsgefahr.

Schlieben Sie die Akkus niemals kurz, d. h. berühren Sie niemals beide Pole zur gleichen Zeit, insbesondere nicht mit elektrisch leitenden Gegenständen.

■Verwenden Sie ausschließlich das mitgelieferte Netzteil zum Aufladen der Akkus. Laden Sie die Akkus keinesfalls mit einem anderen Netzteil. Nutzen Sie das mitgelieferte Netzteil wiederum ausschließlich zum Aufladen der Akkus diesen Geräts.

■ Nehmen Sie die Akkus nicht auseinander.

Setzen Sie die Akkus niemals hohen Temperaturen aus.

■ Bei falscher Anwendung kann Flüssigkeit aus den Akkus austreten. Diese kann zu Hautreizungen führen. Vermeiden Sie den Kontakt mit der Flüssigkeit. Bei Kontakt die Flüssigkeit mit viel Wasser abspulen. Wenn die Flüssigkeit in die Augen gelangt, sofort 10 min. mit Wasser ausspulen und unverzüglich einen Arzt aufsuchen.

■ Sollte es erforderlich sein, die Akkus auszutauschen, wenden Sie sich an einen Fachhändler oder den Dirt Devil Kundendienst. Ersetzen Sie die Akkus niemals selbst. Ersetzen Sie die Akkus erstrecht nicht durch andere Akkus oder Batterien. Für Schaden durch unsachgemäß ausgetauschte Akkus übernehmen wir keine Haftung.

2.4 zur Stromversorgung

Das Gerät wird mit elektrischem Strom aufgeladen und betrieben, damit besteht grundsätzlich die Gefahr eines elektrischen Schlags. Achten Sie dazu besonders auf Folgendes:

■ Fassen Sie das Netzteil niemals mit nassen Händen an.

■ Tauchen Sie Gerät oder Netzteil niemals in Wasser oder andere Flüssigkeiten und halten Sie es von Regen und Nasse fern.

■Wenn Sie das Netzteil aus der Steckdose Herausziehen sollen, ziehen Sie immer direkt am Netzteil. Ziehen Sie niemals am Netzteilkabel.
■ Missbrauchen Sie das Netzteilkabel nicht zum Tragen des Netzteils.
■ Achten Sie darauf, dass das Netzteilkabel nicht geknicht, eingeklemmt oder überfahren wird oder mit Hitzequellen in Berührung kommt kann.
Laden Sie das Gerät nur, wenn die auf dem Netzteil angegebene elektrische Spannung mit der Spannung ihrer Steckdose übereinstimmt.
■ Kontrollieren Sie das Netzteilkabel vor dem Benutzen des Netzteils auf eventuelle Beschädigungen.

2.5 zur bestimmungsgemäßen Verwendung

Das Gerätarf nur im Haushalt eingesetzt werden. Esist für eine gewerbliche Nutzung nicht geeignet.
Der Akku-Handsauger ist ausschließlich für das Aufsaugen kleiner Mengen Staub zu verwenden. jeder weitere Verwendung gilt als nicht bestimmungsgemäß und ist entsprechet.

Verboten ist insbesondere:

Die Verwendung in der Höhe von explosiven oder leicht entzündlichen Stoffen. Es besteht Brand- oder Explosionsgefahr.
Die Aufbewährung oder das Aufladen des Geräts im Freien. Es besteht die Gefahr, dass Regen und Schmutz das Gerät zerstären.
Das Hineinstecken von Gegenständen in die Öffnungen des Gerätes. Es konnte überhitzen.
Das selbstständige Umbauen oder Reparieren des Geräts oder seines Netzteils.

Verboten ist zudem das Saugen von:

■ Menschen, Tieren, Pflanzen, insbesondere Haaren, Fingern und anderen Körperteilen sowie am Körper befindlichen Kleidungsstücken. Sie konnten eingezogen werden und schwere Verletzungen hervorrufen.
■gluhender Asche, brennenden Zigaretten oder Streichhölzern. Es kann zum Brand kommt.
■ Wasser und anderen Flüssigkeiten. Feuchtigkeit im Inneren kann zum Kurzschluss führen.
■Toner (für Laserdrucker, Kopierer usw.). Es besteht Brand-/Explosionsgefahr.
■spitzen Gegenständen, wie Glassplittern, Nageln usw. sowie Gips, Zement, Bauschutt, Schminke, Puder usw. Das Gerät kann beschädigt werden.

2.6 falls das Gerät defekt ist

■ Betreiben Sie niemals ein defektes Gerät. Wenn das Netzteilkabel theses Gerätes beschädigt wird, muss es durch den Hersteller oder seinen Kunden st oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdun-gen zu vermeiden.
■Geben Sie ein defektes Gerät zur Reparatur an einen Fachhändler oder den Dirt Devil Kundendienst (Seite 88, „International Service").

3.1 Auspacken

1. Packen Sie das Gerät und sein Zubehör aus.

2. Überprüfen Sie den Inhalt auf Universehrheit und Vollständigkeit (Abb. 1).

HINWEIS: Sollten Sie einen Transportschaden bemerken, wenden Sie sich umgehend an ihren Handler.

3.2 Akkus laden

WARNING:

Verletzungsgefahr durch unsachgemäßes Aufladen! Verwenden Sie ausschließlich das mitgelieferte Netzteil zum Aufladen der Akkus.

ACHTUNG:

Transportieren/versenden Sie das Gerät stets in der Originalverpackung, damit es keinen Schaden nimmt. Heben Sie dazu die Verpackung auf. Entsorgen Sie nicht mehr benötigtes Verpackungsmaterial entsprechend den in Ihr dem Land geltenden Vorschriften.

ACHTUNG:

Achten Sie auf möglichst vollständige Ladeund Entladezyklen. Vermeiden Sie Ladezeiten von über 16 Stunden. These verkurzendie Lebensdauer der Akkus.

HINWEIS:

Ein eingeschaltetes Gerät kann nicht aufgeladen werden.

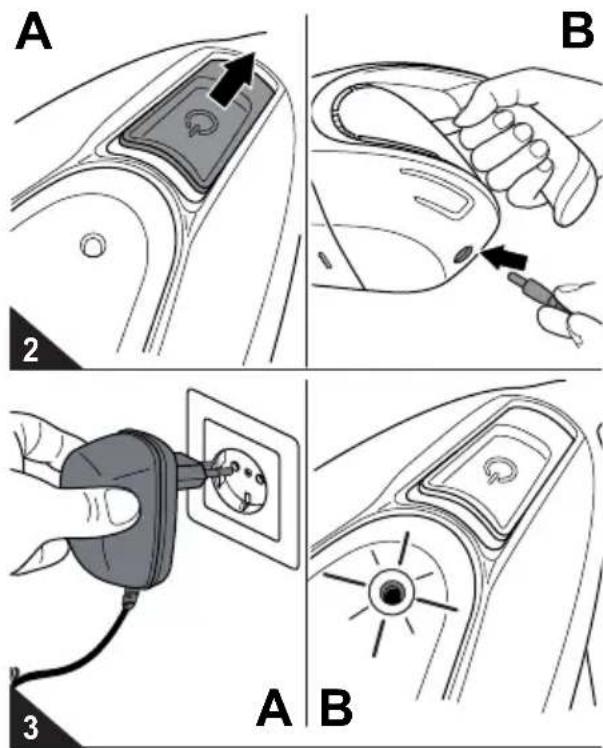

1. Stellen Sie sicher, dass der Ein-/Aus-Schalter nicht in Position „EIN" liegt (Abb. 2/A).
2. Stecken Sie den Netzteiladapter in die davon vorgesehene Steckbuchse am Griff des Handsaugers (Abb. 2/B).
3. Stecken Sie nun den Stecker des Netzteils in eine Steckdose, an der die auf dem Typenschild ausgewiesene Spannung anliegt (Abb. 3/A). Die Ladekontrollleuche beginnnt zu leuchten (Abb. 3/B).

HINWEIS:

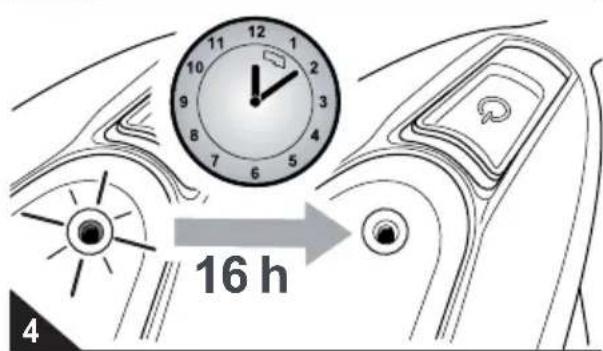

Die Ladekontrollleuche leuchtet, bis die Akkus vollständig geladen sind.

1. Lassen Sie die Akkus nun ca. 16 Stunden aufladen, bis die Ladekontrolleuchte erlischt (Abb. 4).
2. Ziehen Sie das Netzteil aus der Steckdose sowie aus dem Gerät.

Ihr Handsauger ist jetzt einsatzbereit.

4.1 Fugendüse verwenden

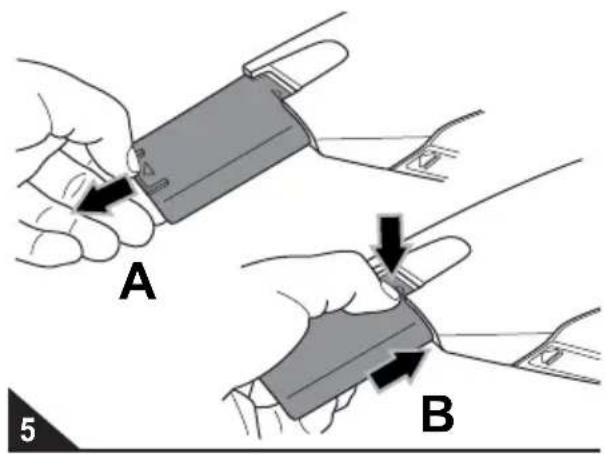

Die Fugendüse (Abb. 5) dient zum Saugen schwer zugänglicher Zwischenräume.

ACHTUNG:

Verwenden Sie nur intakte Dusen. Anderenfalls konnten Oberflächen beschädigt werden.

HINWEIS:

Je nach Bedarf können Sie die Duse wie abgebildet ausfahren (Abb. 5/A) oder entriegeln und wieder versenken (Abb. 5/B).

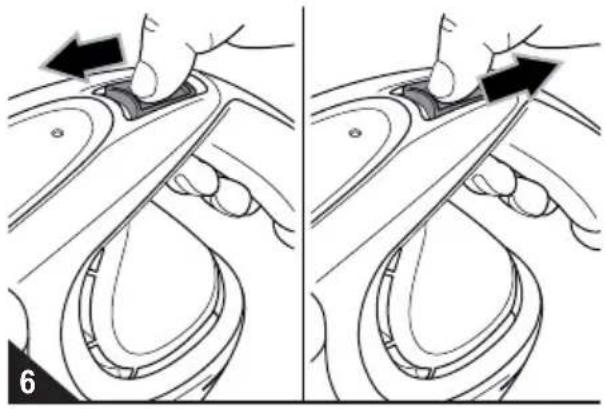

4.2 Ein- und Ausschalten

1. Zum Ein- bzw. Ausschalten des Hand-saugers schieben Sie den Ein-/Ausschalter (, ) nach vorn oder zurück (Abb. 6).

4.3 Staubbehalter leeren

Der kompakte Staubbehälter kann nur eine begrenzte Menge Schmutz aufnehmen, daß leeren Sieihn am besten nach jedem Saugvorgang.

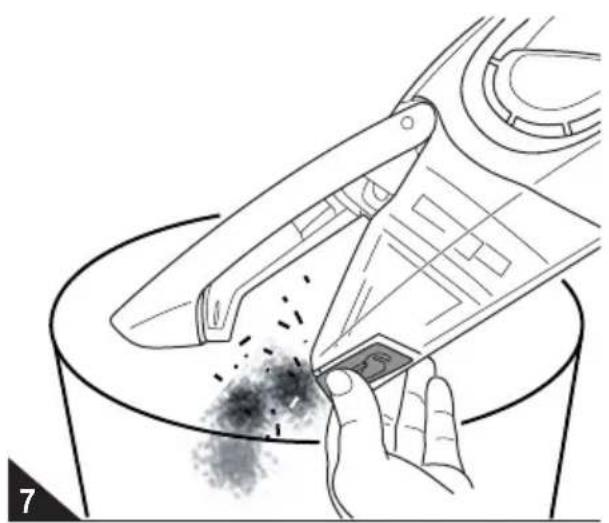

1. Halten Sie den Handsauger kopfüber in einen Mülleimer.
2. Drücken Sie nun die Entleerungstasten "an der Unterseite des Gerats, um den Staubbehalter zu öffnen (Abb. 7).
3. Klopfen Sie Staubrückstände vorsichtig aus oder entfern den sie dieser von Hand.
4. Kontrollieren Sie bei dieser Gelegenheit sogleich den Textil-Dauerfilter.
5. Klappen Sie den Staubbehälter wieder zu.
6. Falls der Textil-Dauerfilter verschmutzt ist, reinigen Sieihn, Kapitel 5.1, „Filter reinigen".

5.1 Filter reinigen

Der Filter kann nach einiger Zeit verschmutzen. Deshalb ist es wichtig, dass Sieihn regelmäßig kontrollieren und bei Bedarf reinigen.
Falls der Filter beschädigt ist, ersetzen Sie diesen umgehend (Kapitel 6.2, „Zubehörund Ersatzteile").

Zum Kontrollieren/Reinigen des Filters gehen Sie wie folgt vor:

1. Schalten Sie das Gerät aus.
2. Leeren Sie den Staubbehälter, Kapitel 4.3, "Staubbehälter leeren".

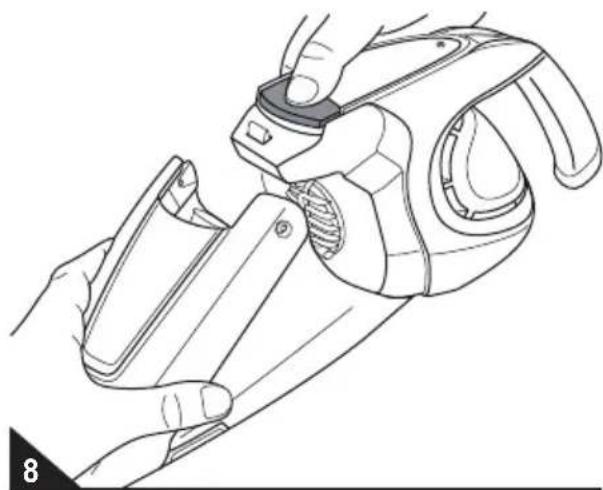

3. Losen Sie den Staubbehälter von der Motoreinheit, indem Sie die Entriegelungs-taste „Fildtücken (Abb. 8).

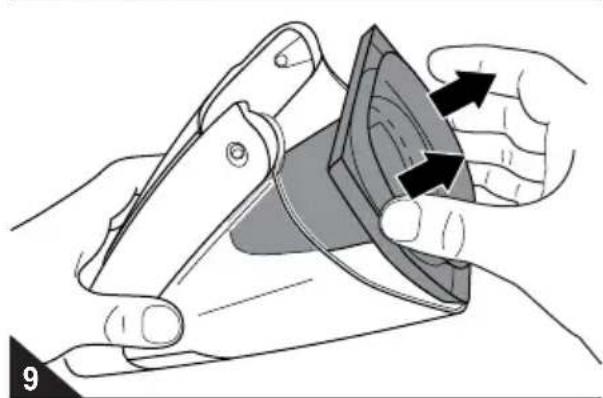

4. Entnehmen Sie den Textil-Dauerfilter aus dem Staubbehälter (Abb. 9).
5. Klopfen Sie den Filter aus und entfernen Sie grobe Verschmutzungen von Hand.

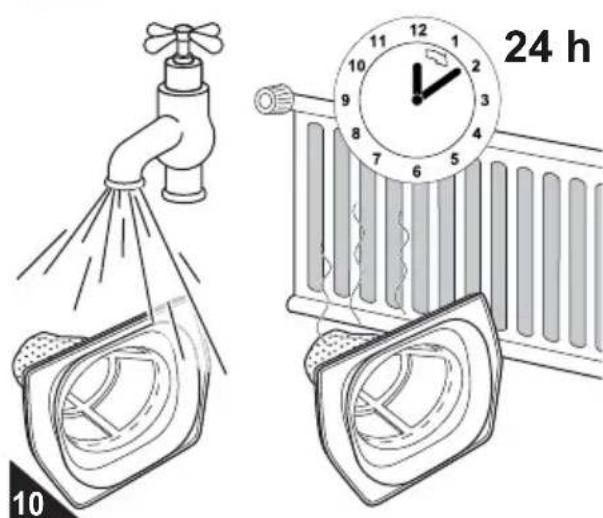

6. Sollte dies nicht genugen, spulen Sie den Textil-Dauerfilter unter flieBendem Wasser aus (Abb. 10).
7. Lassen Sie den Filter nach der Nassreinigung zirka 24 Stunden bei Raumtemperatur trocknen. Setzen Sieihn erst wieder ein (Kapitel 5.2, Filter einsetzen), wenn er vollkommen trocken ist.
8. Kontrollieren Sie auch den entleerten Staubbehälter. Wischen Sieihn bei Bedarf mit einem leicht feuchten Tuch aus.

ACHTUNG:

Verwenden Sie keine Bürsten mit harten Borsten, Reinigungsmittel, Scheuermittel oder Alkohol, da diese das Gehäuse beschädigen können.

5.2 Filter einsetzen

ACHTUNG:

Betreiben Sie das Gerät nie, ohne dass der Filter im Staubbehälter eingesetzt ist. Der Motor konnte sonst beschädigt werden.

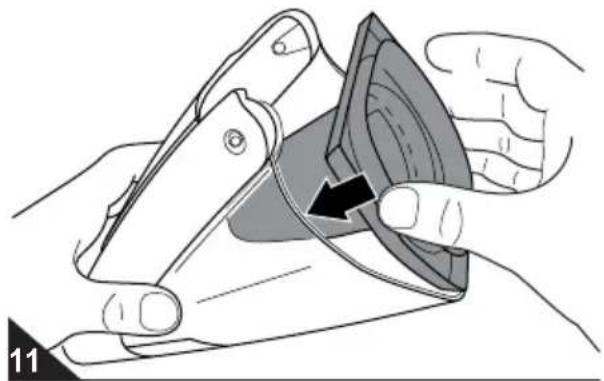

1. Setzen Sie den Textil-Dauerfilter zurück in den Staubbehälter (Abb. 11).

HINWEIS:

Sie können den Textil-Dauerfilter konstruktionsbedingt nur in der korrekten Lage wieder eingetzen.

5.3 Gerat zusammensetzen

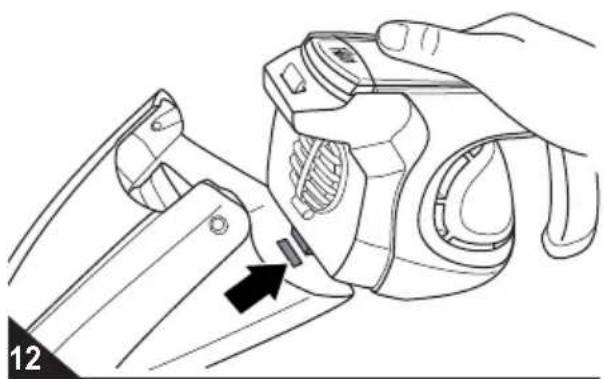

1. Setzen Sie den Staubbehälter so an, dass die Nut unter im Staubbehälter (Abb. 12/ Pfeil) in die Nase an der Unterseite der Motoreinheit greift.

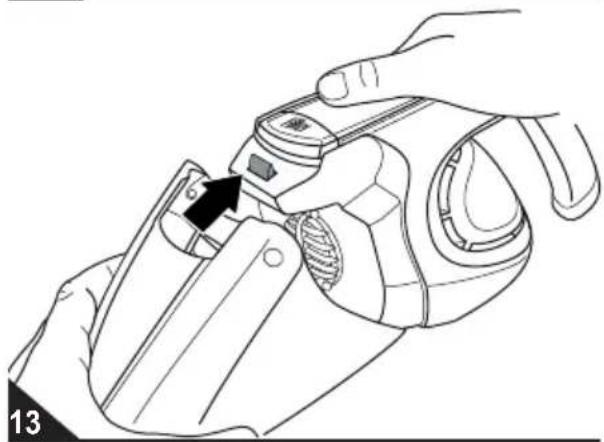

1. Klappen Sie den Staubbehalter dann oben kräftig an (Abb. 13/Pfeil). Er muss hör- und spürbar einrasten.

2. Prufen Sie den Staubbehälter auf festen Sitz.

6.1 Bevor Sie das Gerät einsenden

WARNING:

Verletzungsgefahr! Verwenden oder laden Sie niemals ein defektes Gerät! Bevor Sie auf Problemsuche gehen, schalten Sie das Gerät aus undziehen Sie das Netzteil aus der Steckdose.

Überprüfen Sie anhand darüber hender Tabelle, ob Sie das Problem selbst beseitigen konnen.

Problem mögliche Ursache / Lösung

Lade-kontroll-leuchte leuchtet beim La-den nicht	Netzteil ist nicht korrekt einge- steckt. Prüfen Sie, ob Stecker bzw. Netzteiladapter korrekt in ih- ren Buchsen sitzen (▷ Kapitel 3.2, „Akkus Iaden").
	Ein-/Aus-Schalter („) befindet sich in Stellung „Ein“. Schalten Sie das Gerät aus (▷ Kapitel 4.2, „Ein- und Ausschalten").
	Akkus sind vollständig aufgela- den. Ziehen Sie das Netzteil aus der Steckdose sowie aus dem Gerät. Ihr Handsauger ist jetzt einsatzbereit.

Problem mögliche Ursache / Lösung

Gerät{lösst sich nicht ein-schalten oder hört plötzlich auf zu saugen	Akkus sind leer.Laden Sie die Akkus (▷ Kapitel 3.2, „Akkus laden“).
	Überhitzungsschutz hat ange-sprochen (z. B. aufgrund eines stark verschmutzen Filters o. Ä.).1. Schalten Sie das Gerät aus.2. Beseitigen Sie die Ursache der Überhitzung.3. Warten Sie zirka 45 Minuten.Das abgekühte Gerät konnen Sie wieder einschalten.
Gerät nimmt keinen oder kaum Schmutz auf	Staubbehälter überfüllt. Leeren/reinigen Sie den Staubbehälter (▷ Kapitel 4.3, „Staubbehälter leeren“).Filter verschmutzt.Reinigen Sie den Filter (▷ Kapitel 5.1, „Filter reinigen“).

HINWEIS:

Wenn Sie das Problem mit Hilfe dieser Tabelle nicht beheben konnten, kontaktieren Sie uns, Kapitel 8.2, Gewährleistung".

6.2 Zubehör- und Ersatzteile

Folgende Zubehörteile sowie Ersatzteile konnen nachbestellt werden:

Artikeln. Beschreibung

0135001 1	Textil-Dauerfilter
0138003 1	Netzteil

Sie erhalten diese:

per Telefon: [phone]*

(^*0,14 €/Minute aus dem deutschen Festnetz;

(deutscher Mobilfunkhochstpreis 0,42 €/Minute))

über unseren Onlineshop auf:

www.dirtdevil.de

7.1 Umweltschutz

ACHTUNG:

Gefahr von Umweltschäden! Das Gerät enthalt Akkus, die nicht in den Hausmüll gelangen dürfen. Geben Sie das Gerät und die ausgebauten Akkus separat zur Entsorgung an die entsprechenden Sammelstellen, an ihren Handler oder direkt an Dirt Devil.

Wenn das Gebrauchsende des Gerats, insbesondere der Akkus, erreicht ist oder wenn etwas Funktionstörungen auftreten, machen Sie das ausgediente Gerat unbrauchbar, indem Sie die Akkus ausbauen.

Die Filtralelemente sind aus umweltverträglichen Materialien hergestellt und können im Hausmull entsorgt werden.

7.2 Ausbauend der Akkus

WARNING:

Verletzungsgefahr durch unsachgemäßen Umgang mit Akkus!

Schlieben Sie die Akkus niemals kurz, d. h. berühren Sie niemals beiden Pole zur gleichen Zeit, insbesondere nicht mit elektrisch leitenden Gegenständen.
■ Nehmen Sie die Akkus niemals auseinander.
Setzen Sie die Akkus niemals hohen Temperaturen aus.
■ Bei unsachgemäßem Umgang kann Flüssigkeit aus den Akkus austreten. Diese kann zu Hautreizungen führen. Vermeiden Sie den Kontakt mit der Flüssigkeit.

WARNING:

Verletzungsgefahr durch unsachgemäßes Austauschen der Akkus!

Sollte es erforderlich sein, die Akkus auszutauschen, wenden Sie sich an einen Fachhändler oder den Dirt Devil Kundendienst.
■ Ersetzen Sie die Akkus niemals selbst.
■Ersetzen Sie die Akkus erstrecht nicht durch andere Akkus oder Batterien.

1. Betreiben Sie das Gerät so lange, bis die Akkus vollkommen leer gelaufen sind und der Motor des Geräts stoppt.

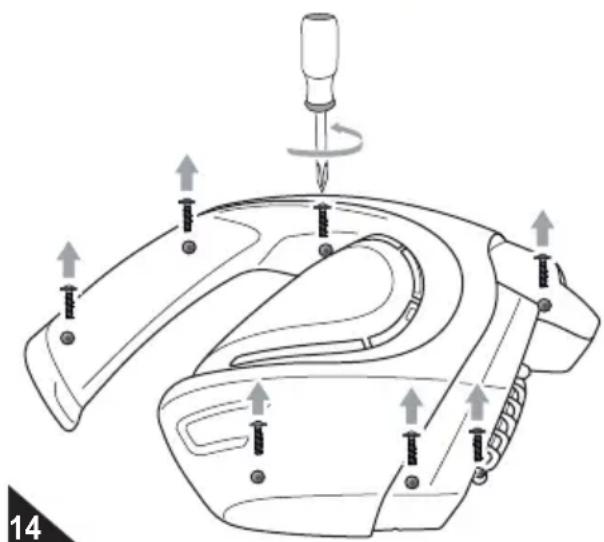

2. Losen Sie die 7 Schrauben an der Seite der Motoreinheit mit einem Kreuzschlitzschraubendreher (Abb. 14).
3. Nehmen Sie die Abdeckung ab.
4. Entnehmen Sie die eingebauten Akkus.
5. Setzen Sie die Abdeckung wieder auf und schrauben Sie die 7 Schrauben wieder fest.
6. Geben Sie das Gerät und die ausgebauten Akkus nun separat zur Entsorgung an die entsprechenden Sammelstellen, an ihren Handler oder direkt an Dirt Devil.

8.1 Technische Daten

Geräteart Akku-Handsauger Gator [M138 (0-9)]

Netzteil Eingang:100-240V\~ 50/60 Hz

Netzteil Ausgang : 19 VDC, 150 mA

ACHTUNG:

Verwenden Sie ausschließlich das mitgelie-ferte Netzteil zum Aufladen der Akkus. Laden Sie die Akkus keinesfalls mit einem anderen Netzteil. Nutzen Sie das mitgelie-ferte Netzteil wiederum ausschließlich zum Aufladen der Akkus theses Gerats.

Batterietyp:Ni-MH 10,8VDC,1300mAh

Ladezeit : 16 h

maximale Betriebs- : ca. 8 min dauer

Staubbehalter:250ml, auswaschbar

Gewicht ohne : ca. 1,3 kg Netzteil

C∈

Technische und gestalterische Änderungen im Zuge stetiger Produktverbesserungen vorbehalten.

Royal Appliance International GmbH

8.2 Gewährleistung

Als Gewährleistungsmindestandard gilt, soweit Sie das Gerät als Verbraucher innerhalb der europäischen Union erworben haben, die jeweilige Umsetzung der EU-Richtlinie 1999/44/EG in nationales Recht.

Ausgenommen sind Batterien und Akkus die infolge normalen Verschleiges oder unsachgemäßer Handhabung kaputt gegangen sind bzw. deren Laufzeit sich verkürzt hat.

SERVICE-HOTLINE [phone]* Mo.- Fr., 8 - 20 Uhr

^*0,14 €/Min. aus dem deutschen Festnetz (deutscher Mobilfunkhochstpreis 0,42 €/Min.)

Störungen ganz leicht selbst beheben.

www.dirtdevil.de/service
