BEDIENUNGSANLEITUNG KGC 65502 WG AMICA

DE GEBRAUCHSANWEISUNG 50

INBETRIEBNAHME UND BETRIEBSBEDINGUNGEN DES GERÄTES

BEDIENUNG UND FUNKTIONEN

ENERGIESPARENDE NUTZUNG DES KÜHLSCHRANKS

ABTAUEN, REINIGEN UND PFLEGEN

LOKALISIERUNG VON STÖRUNGEN

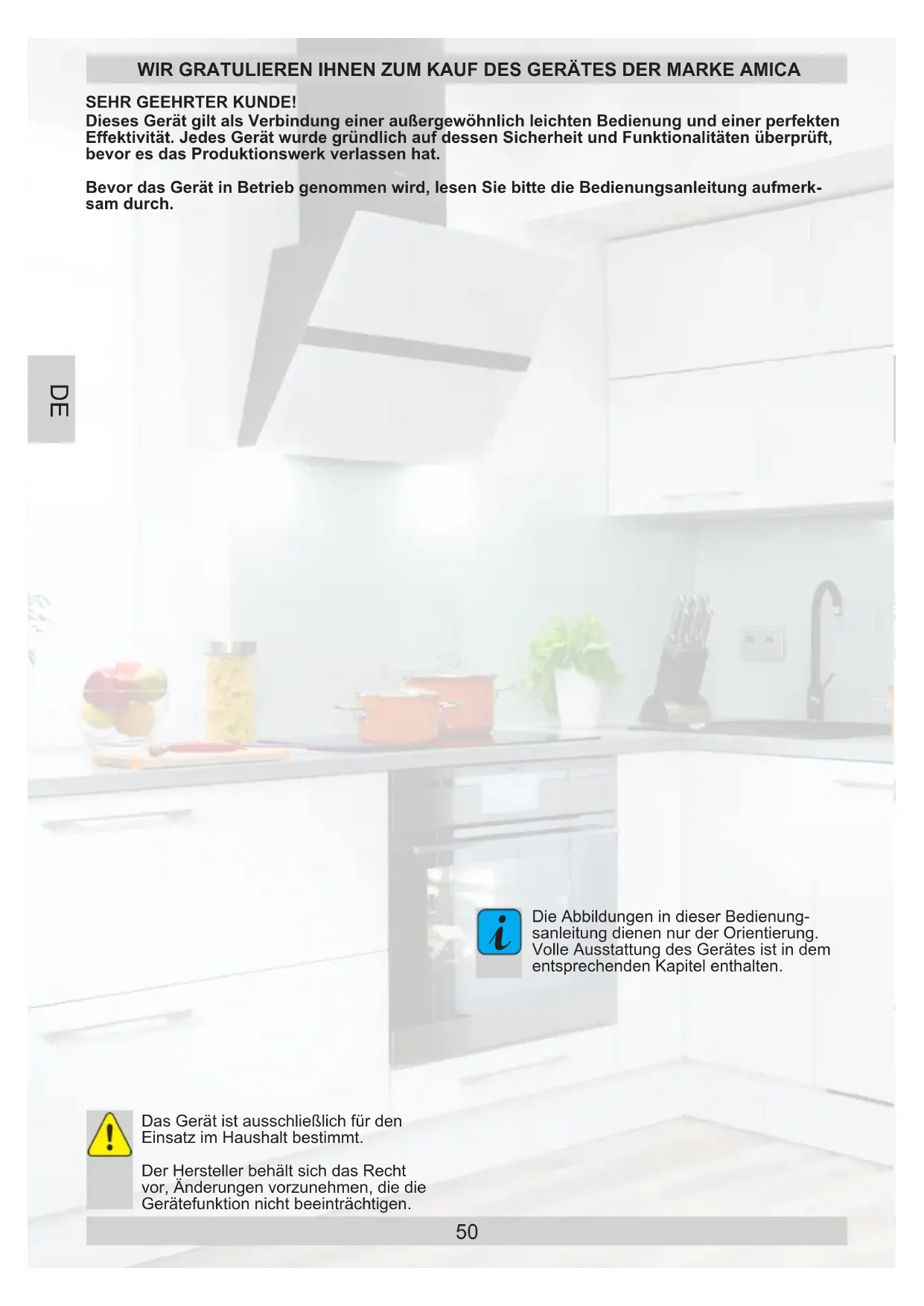

Die Abbildungen in dieser Bedienung- sanleitung dienen nur der Orientierung. Volle Ausstattung des Gerätes ist in dem entsprechenden Kapitel enthalten. DiesesGerätgiltalsVerbindungeineraußergewöhnlichleichtenBedienungundeinerperfekten Effektivität.JedesGerätwurdegründlichaufdessenSicherheitundFunktionalitätenüberprüft, bevoresdasProduktionswerkverlassenhat. BevordasGerätinBetriebgenommenwird,lesenSiebittedieBedienungsanleitungaufmerk- samdurch. SEHRGEEHRTERKUNDE! WIR GRATULIEREN IHNEN ZUM KAUF DES GERÄTES DER MARKE AMICA DE51 SICHERHEITSHINWEISE

Manche Bestimmungen dieser Bedienungsanleitung wurden für die Kühlgeräte verschiedener Art (für den Kühlschrank, Kühl-Gefriergerät oder Gefriergerät) vere- inheitlicht. Die Information über die Art Ihres Gerätes ist dem Produktdatenblatt, das dem Gerät beigelegt wur- de, zu entnehmen. Der Hersteller haftet nicht für die Schäden, die Folge der Nichteinhaltung inder vorliegenden Gebrauchsan- weisung angeführten Prinzipien sind. Bewahren Sie diese Gebrauchsanweisung auf, um sie in Zukunft auszunutzenoder einem eventuellen Na- chbesitzer übergeben zu können. Das Gerät darf nicht durch Personen (darunter auch Kinder) mit eingeschränkten körperlichen, sinnlichen oder psychischen Fähigkeiten sowie durch unerfahre- ne sowie solche Personen, die das Gerät nicht kennen, bedient werden, es sei denn, es geschieht unter Au- fsicht oder gemäß der Anweisungen der für ihre Sicher- heit verantwortlichen Personen. Erlauben Sie nicht den Kindern das Gerät ohne Aufsicht zu bedienen. Erlauben Sie den Kinder nicht mit dem Gerät zu spielen. Lassen Sie die Kinder nicht sich auf die aufschiebbaren Bestandteile des Kühlschranks zu setzen oder auf der Kühlschranktür zu hängen. Das Kühl-Gefriergerät arbeitet ordnungsgemäß bei einer Raumtemperatur, die in der Tabelle mit der tech- nischen Spezikation angegeben ist. Das Gerät ist nur für den Gebrauch in Innenräumen geeignet, allerdings nicht in unbeheizten Kellerräumen, Hausuren oder Sommerhäusern. Zum Aufstellen und Verschieben des Gerätes dürfen nie die Türgriffe, die Kondensatorröhrchen oder die Kompressoreinheit benutzt werden. Das Kühl- und Gefriergerät sollte während des Trans- ports oder der Aufstellung nur bis zu 40° geneigt wer- den. Ist der Winkel größer, darf das Gerät erst nach 2 Stunden eingeschaltet werden. (Abb. 2).52 Vor jeder Wartungsarbeit ist der Netzstecker aus der Steckdose zu entfernen. (Nicht am Kabel, sondern im- mer am Netzstecker ziehen). Knackende Geräusche sind eine Folge der Materia- lausdehnung bzw. –zusammenziehung einzelner Bau- elemente, die durch Temperaturschwankungen des Kühlmittels hervorgerufen werden. Aus Sicherheitsgründen ist das Gerät niemals selbstän- dig zu reparieren , sondern nur durch Mitarbeiter einer autorisierten Fachwerkstatt. Nur so bleibt die vom Her- steller gewährte Garantie erhalten. Im Falle einer Beschädigung des Kühlkreislaufs muss der Raum, in dem das Gerät aufgestellt wurde, einige Minuten gut durchgelüftet werden (Das Gerät mit Iso- butan R600a benötigt einen Raum von mindestens 4 qm Fläche.) Angetaute Lebensmittel dürfen auf keinen Fall wieder eingefroren werden Getränke in Flaschen und Dosen, dürfen nicht im Tief- kühlbereich aufbewahrt werden. Die Flaschen und Do- sen platzen! Das aus dem Gefrierraum her- ausgenommene Gefrier- gut (Eis, Eiswürfel usw.) darf nicht direkt in den Mund genommen werden, es könnte schmerzhafte Erfrierun- gen verursachen. Das Kühlsystem niemals beschädigen. Das Kältemittel ist leicht entammbar. Bei Kontakt mit den Augen sofort gründlich mit Wasser spülen und einen Arzt konsultie- ren. Ist die Anschlussleitung beschädigt, muss sie ersetzt werden. Diese darf nur von einer autorisierten Fa- chwerkstatt ausgewechselt werden. Das Gerät dient zur Aufbewahrung von Nahrungsmit- teln, zu anderen Zwecken nicht verwenden. Das Gerät ist für die Dauer solcher Handlungen wie Re- inigung, Wartung oder Änderung des Aufstellungsstan- dortes von der Stromversorgung ganz (durch Ziehen des Netzsteckers aus der Steckdose) zu trennen.

SICHERHEITSHINWEISE53 Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder ge- istigen Fähigkeiten oder mit mangelnder Erfahrung und Unkenntnis verwendet werden, wenn sie in die sichere Verwendung des Geräts eingewiesen wurden und sie die mit ihm verbundenen Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Die Reini- gung und Wartung des Gerätes dürfen von Kindern nicht erfolgen, es sei denn, dass sie das 8. Lebensjahr vollendet haben und von einer zuständigen Person be- aufsichtigt wurden. Anti-bacteria System (Kommt je nach dem Modell vor. Auf das Vorhandensein wird mit einem entsprechenden Aufkleber im Inneren des Gerätes hingewiesen) - Die spezielle antibakterielle Silberionen-Beschichtung im Innen- raum des Kühlschrankes verhindert aktiv die Vermehrung unerwünschter Bakterien und die Entste- hung des Schimmels. Sie sorgt auf diese Weise für entschieden mehr Hygiene. Dank der antibakteriellen Silberionen- Beschichtung entsteht kein unerwünsch- ter Geruch und die Produkte bleiben länger frisch Um mehr Platz im Gefriergerät zu bekommen, können die Schubladen herausgenommen und die Produkte di- rekt in die einzelnen Fächer gelegt werden. Die thermi- schen und mechanischen Eigenschaften des Gerätes werden hiervon nicht betroffen. Der deklarierte Nutzin- halt des Gefriergerätes wurde bei herausgenommenen Schubladen ermittelt. SICHERHEITSHINWEISE DE54

INBETRIEBNAHME UND BETRIEBSBEDINGUNGEN DES GERÄTES

VorbereitungfürdenerstenBerieb l Das Gerät auspacken. Klebebänder ent- fernen. Eventuell verbliebene Kleberreste können mit einem milden Reinigungsmittel beseitigt werden. l Die aus geschäumtem Polystyrol herge- stellten Verpackungsteile nicht wegwer- fen. Falls sich ein erneuter Gerätetran- sport als notwendig erweist, ist das Gerät mit Hilfe dieser Polystyrolelemente und der Folie einzupacken und mit einem Klebeband zu sichern. l Das Innere des Gerätes und seine Aus- stattungselemente mit lauwarmem Wasser unter Zusatz eines Geschirrspül- mittels abwaschen und trocknen lassen. l Das Gerät auf einem ebenen, horizon- talen und stabilen Grund in einem troc- kenen und belüftbaren Raum aufstellen. Nicht di- rekter Sonnenbestrahlung aussetzen. Nicht in der Nähe von Wär- mequellen wie Herde Heizkörper, Zen- tralheizung oder Heisswasser- Anlagen aufstellen. l Entfernen Sie vor Inbetriebnahme des Geräts die Schutzfolie. l Das Gerät sollte möglichst eben auf- gestellt werden – Unterschiede können dank der höhenverstellbaren Füße ausgeglichen werden (Abb. 3). l Damit freies Öffnen der Tür sichergestellt werden kann, wurde die Entfernung zwischen der Seitenwand des Gerätes (auf der Seite der Scharniere) und der Raumwand in der Abbildung 5 darge- stellt.* l Der Aufstellungsraum muss stets gut belüftet sein. (Abb. 6).* ● Zwei Abstandsbalken des Verüssigers, mit denen die erforderliche Luftzirkula- tion gewährleistet wird, sind aufzumon- tieren, wie es in der Abbildung dargestellt wurde (Abb. 7). ● Die Gerätetür ist mit einer Abstandsein- lage im unteren Türaufsatz abgesichert (Abb. 17). Vor Gebrauch ist diese zu entfernen. MindestabständezuWärmequel-len: - zu Elektro- oder Gasherde u.ä. : 3 cm, - zu Öl- oder Kohlebeistellherde : 30 cm, - zu Einbaubacköfen - 5 cm Wenn die oben genannten Mindestab- stände nicht eingehalten werden kön- nen, muss eine geeignete Isolierplatte zur Reexion der Wärmestrahlung ver- wendet werden. l Die hintere Kühlschrankwand, ins- be- sondere der Verdampfer und die Kühl- systembaugruppe, dürfen nicht mit den Rohren der Zentralheizung und eines Abusssystems in Berührung kommen. l Eine Manipulation des Kältemittel- kreislaufs ist verboten.. Es ist darauf zu achten, dass das Kapillarrohr, das sich im Hohlraum der Kältemaschine bendet, nicht beschädigt wird. Dieses Rohr darf weder gebogen noch geknickt werden. l Falls der Benutzer das Kapillarrohr beschädigt, verliert er seine Garantie- ansprüche. (Abb. 8). l Der Türgriff bendet sich bei einigen Modellen im Innern des Geräts und muss noch montiert werden. ElektrischerAnschluss l Vor Inbetriebnahme des Geräts stellen Sie die Temperaturregelung auf „OFF“ oder in eine Position, die das Gerät vom Stromnetz trennt ( s. Steuerungsbe- schreibung) l Das Gerät ist an eine 230V / 50 Hz Wechselstromleitung über eine vor- schriftsmäßig installierte, geerdete und durch eine 10A –Sicherung geschützte Steckdose anzuschließen. l Das Gerät erfüllt die VDE – Norm. Der Hersteller lehnt jede Haftung für even- tuell entstandene Schäden ab, deren Ursachen auf das Nichtbefolgen dieser Vorschrift zurückzuführen sind. l Keine Adapter, Mehrfachstecker oder zweiadrige Verlängerungskabel ohne Nullleiter verwenden. Sollte ein Verlän- gerungskabel nötig sein, muss es der VDE/GS – Norm entsprechen. l Verlängerungsschnur verwendet wird, muss sich die Steckdose in einem sicheren Abstand zu Amarturen mit iessendem Wasser benden. l Die Daten auf dem Typenschild, das im Inneren des Kühlschranks angebracht ist, sind unbedingt zu beachten**. GerätvomStromnetztrennen l Das Gerät muss problemlos vom Strom- netz zu trennen sein, indem man den Stecker herauszieht oder den zweipoli- gen Schalter betätigt. (Abb. 9).

• Gilt nicht für Einbau-Geräte ** Modell abhängig55

EinschaltendesGerätes Die werkseitigen Temperatureinstellungen be- tragen entsprechend +4°C für den Kühlschrank (Ziffer 13) und -18 °C für das Gefrierfach (Ziffer 8). Die eingestellte Temperatur wird im Kühlschrank- Display über eine kurze Zeit angezeigt und anschließend blinken im Display die Temperatur und das Symbol „H 1” (Ziffer 8) abwechselnd. Zusätzlich ertönt ein akustisches Signal, mit dem auf eine erhöhte Temperatur des Gerätes hingewiesen wird, und das Warnsymbol beginnt zu blinken (Ziffer 7). Wird die richtige Temperatur erreicht, die eine sichere Lagerung von Lebensmit- teln ermöglicht, werden das akustische Signal und das Symbol „H 1” automatisch abgeschaltet. Das akustische Signal und das Symbol „H 1” können durch Berühren der Sensoren für die Einstellung der Temperatur im Gefrierfach manuell abgeschal- tet werden (Ziffer 10). Das blinkende Warnsymbol kann nicht abgeschaltet werden (Ziffer 7). Achtung: Nach erster Inbetriebnahme, der Reini- gung oder einer längeren Betriebspause werden die voreingestellten Temperaturwerte in den jeweiligen Bereichen des Gerätes nach circa 4-6 Stunden erreicht. BedienfeldmitderSensorsteuerung(Abb.10) Das Gerät kann mit den in der Bedienblende markierten Sensoren gesteuert werden (Abb. 10). Die eingeschalteten Funktionen werden weiß hin- terleuchtet. Nicht aktive Funktionen werden nicht hinterleuchtet und sind grau. BeschreibungdesBedienfeldes 1 Ein- / Ausschalten des Kühlschranks 2 Schnellkühlfunktion 3 Ferien-Funktion 4 Party-Funktion 5 Supergefrierfunktion 6 Ein- / Ausschalten des Gefrierfachs 7 Anzeige hoher Temperatur (Warnung) 8 Anzeige der Gefrierfachtemperatur 9 Kindersicherung 10 Einstellung der Gefrierfachtemperatur 11 Einstellung der Kühlschranktemperatur 12 Anzeige der offenen Tür 13 Anzeige der Kühlschranktemperatur FunktionendesGerätes Ein-/AusschaltendesKühlschranks Der Kühlschrank kann mit dem Sensor unab- hängig abgeschaltet werden. Durch Berühren des Sensors wird im Display im Bereich der Kühl- schranktemperatur angezeigt. Schnellkühlfunktion Die Funktion wird mit dem Sensor aktiviert. Die- se Funktion ist empfehlenswert, wenn man große Mengen frischer Lebensmittel auf die Temperatur von +5°C schnell herunterkühlen will. Diese Funk- tion wird nach dem Erreichen der voreingestellten Temperatur automatisch abgeschaltet. Diese Funktion kann früher als vor dem automatischen Abschalten mit dem Sensor abgeschaltet wer- den. Das Abschalten dieser Funktion wird durch Hinterleuchten dieser Funktion signalisiert. Ferien-Funktion Die Aktivierung dieser Funktion erfolgt durch Berühren des Sensors . Diese Funktion ist zu empfehlen, wenn das Gerät über einen länge- ren Zeitraum (z.B. während des Urlaubs in den Sommerferien) nicht genutzt wird. Mit dieser Funktion arbeitet das Gerät im Sparmodus. Wird diese Funktion abgeschaltet, werden die vorheri- gen Temperatureinstellungen in beiden Bereichen wiederhergestellt. Hinweis: Vor der Aktivierung der Ferien-Funktion sollten alle leicht verderblichen Produkte aus dem Kühlschrank weggeräumt werden und die Tür soll geschlossen sein. Die Produkte aus dem Gefrierfach nicht wegräumen. Diese Funktion gilt nur für den Kühlschrank und die im Gefrierfach bendlichen Produkte sind hiervon nicht berührt. Wird die Schnellkühlfunktion betätigt, kann die Ferien-Funktion nicht aktiviert werden, und daher sollte die Schnellkühlfunktion zuvor abgeschaltet werden. Party-Funktion Die Aktivierung dieser Funktion erfolgt durch Berühren des Sensors . Diese Funktion dient zum schnellen und sicheren Herunterkühlen von Drinks im Gefrierfach. Die empfohlene, maxi- male Dauer beträgt 30 Minuten (es wird nicht empfohlen, die werkseitigen Einstellungen bei erster Nutzung dieser Funktion zu ändern). Die Dauer dieser Funktion kann im Bereich von 10 bis 60 Minuten eingestellt werden. Die Einstellung erfolgt durch Berühren der Sensoren und für das Gefrierfach (nach früherer Aktivierung dieser Funktion). Wenn diese Funktion aktiv ist, beginnt der Ablauf im Display im Bereich der Anzeige der voreingestellten Gefrierfachtemperatur. Wenn die Zeit abgelaufen ist, ertönt ein akustisches Signal. Das Signal kann durch doppeltes Berühren des Sensors der Party-Funktion abgeschaltet werden. Achtung: Im Gefrierfach dürfen weder Getränke- dosen noch Getränkeaschen gelagert werden. Diese Verpackungen können bei sehr niedrigen Temperaturen platzen. Supergefrierfunktion Die Aktivierung dieser Funktion erfolgt durch Berühren des Sensors . Diese Funktion ist 24 Stunden vor einer einmaligen Beladung des Ge- frierfachs mit einer großen Menge frischer Lebens- mittel einzuschalten. Für die Lagerung frischer Produkte ist der Bereich zu empfehlen, der durch gekennzeichnet ist. Die Supergefrierfunktion wird nach 26 Stunden ab deren Einschalten oder, wenn die Gefrierfachtemperatur unter -18°C fällt, automatisch abgeschaltet. Ein-/AusschaltendesGefrierfachs Das Gefrierfach kann mit dem Sensor unab- hängig abgeschaltet werden. Durch Berühren des Sensors wird im Display im Bereich der Gefrier- fachtemperatur angezeigt.56

AnzeigehoherTemperatur(Warnung) Diese Warnung wird aktiviert (im Display wird das Symbol angezeigt und es ertönt ein akustisches Signal), wenn: - die Gefrierfachtemperatur auf über -13°C steigt. Die Warnung blinkt nicht mehr, wenn die Tempera- tur von -18°C erreicht wird. - die Gefrierfachtemperatur auf über -8°C steigt. In der Anzeige der Gefrierfachtemperatur beginnt im Display das Symbol ”H 1” zu blinken. Die Warnung wird abgeschaltet, nachdem die Temperatur von -18°C erreicht worden ist. - Die Kühlschranktemperatur fällt unter -1°C. In der Anzeige der Kühlschranktemperatur beginnt im Display das Symbol ”L” zu blinken. Die Warnung wird abgeschaltet, nachdem die Temperatur von +1°C erreicht worden ist. AnzeigederoffenenTür Nach dem Öffnen der Kühlschranktür wird das Symbol angezeigt und in der Anzeige der Kühlschranktemperatur erscheint das Symbol ”d”. Bleibt die Tür länger als 3 min geöffnet, ertönt ein akustisches Warnsignal (das akustische Signal gilt nur für ausgewählte Modelle). Das Symbol erlischt mit dem Schließen der Kühlschranktür. Diese Anzeige gilt nicht für die Gefrierfachtür. Kindersicherung Die Aktivierung der Kindersicherung erfolgt durch gleichzeitiges Berühren der Sensoren für beide Bereiche des Gerätes - für den Kühlschrank und für das Gefrierfach. Die Aktivierung der Kindersi- cherung wird mit dem Aueuchten des Symbols bestätigt. Bei der aktiven Kindersicherung sind alle für die Steuerung des Gerätes zuständigen Sensoren nicht aktiv. Aktiv ist nur die Kombination der Sensoren, die zum Ein- / Ausschalten der Kin- dersicherung dienen. Um die Funktion abzuschal- ten, sind gleichzeitig die Sensoren für beide Bereiche des Gerätes zu berühren. Außerdem wird diese Funktion für die Reinigung der äußeren Oberäche der Tür empfohlen. EinstellungderKühlschranktemperatur Die Einstellung ist im Temperaturbereich von +2°C bis +9°C mit den Sensoren und möglich. Mit dem Sensor wird die Temperatur im Kühlschrank gesenkt und mit dem Sensor wird die Tempera- tur im Kühlschrank erhöht. EinstellungderGefrierfachtemperatur Die Einstellung ist im Temperaturbereich von -16°C bis -24°C mit den Sensoren und mög- lich. Mit dem Sensor wird die Temperatur im Gefrierfach gesenkt und mit dem Sensor wird die Temperatur im Gefrierfach erhöht. DisplaydesKühlschranksundDisplaydes Gefrierfachs. In den Displays werden die voreingestellten Temperaturwerte oder Symbole / Bezeichnungen der jeweiligen Funktionen des Gerätes angezeigt. In den Displays werden nicht die tatsächlichen Temperaturwerte in den jeweiligen Bereichen des Gerätes, sondern nur die vom Benutzer eingestell- ten Temperaturwerte angezeigt. Fehler-Codes Der Kühlschrank ist mit einer Anzeige in der Tür ausgestattet, in der ein Fehler signalisiert werden kann. Neben den zuvor in der Beschreibung der Steuerung des Gerätes genannten Symbolen kann eines der nachfolgenden Symbole angezeigt werden: EE, ER, F, FF. In diesem Falle sollte man sich mit dem autorisierten Servicedienst des Herstellers in Verbindung setzen. Der Kontakt mit dem Servicedienst ist auch dann empfehlenswert, wenn die Symbole ”H1” oder ”L” über 24 Stunden ununterbrochen blinken (wenn die Symbole manu- ell mit den Sensoren 10 oder 11 nicht abgeschaltet werden können).57

AufbewahrenderLebensmittelimKühl-und Gefrierraum BeimAufbewahrenvonLebensmittelnin diesemGerätsolltenfolgendeEmpfehlun-gen eingehaltenwerden: l Die Lebensmittel sollten auf Tellern, in Be- hältern oder in für Lebensmittel bestimmte Folie verpackt aufbewahrt werden. Sie sind gleich- mäßig auf den Abstellächen zu verteilen. l Es ist zu beachten, dass die Lebensmittel die hintere Kühlraumwand nicht berüh- ren, da es sonst zur Reif- oder Feuch- tigkeitsbildung auf dem Gefriergut kommen kann. l Keine heissen Speisen in den Kühlschrank le- gen. l Lebensmittel, die leicht fremde Gerüchen an- nehmen, und solche mit einem starken Eigen- geruch sind in den Kühlfächern in Folienver- packung oder festverschliessbaren Gefässen aufzubewahren. l Gemüse mit einem hohen Wassergehalt kann die Freisetzung von Wasserdampf verursachen, der jedoch die Kühlfunktion nicht beeinträchtigt. l Vor dem Einlegen in den Kühlraum muss das Gemüse gut abgetrocknet werden. l Ein übermäßiger Wassergehalt im Kühlgut (Blattgemüse) verkürzt die Aufbewahrungszeit. l Vor dem Einlegen in den Kühlraum darf das Gemüse nicht gewaschen werden, da das Wa- schen einen natürlichen Schutz beseitigt. De- swegen empehlt es sich, das Gemüse erst vor dem Verzehr zu waschen. l Die Produkte sind in die Körbe 1, 2 und 3* zu le- gen, bis die natürliche Befüllungsgrenze erreicht ist. (Abb. 11a / 11b).**

1. VerpackteProdukte

3. Natürliche Befüllungsgrenze

l Die Lagerung von Produkten in den Draht- fächern des Kühlschrank-Verdampfers ist zuläs- sig.* l Produkte in den einzelnen Fächern dürfen 2 – 3 cm über der Befüllungsgrenze gelagert wer- den.** l Um mehr Lagerungsraum im Gefrierfach zu er- halten, kann man die Schubfächer 1 und 2 ent- fernen und die Produkte in die Metallregale des Verdampfers legen.* TiefkühlungderLebensmittel** l Fast alle Lebensmittel eignen sich zum Einfrieren, ausgenommen roh zu verzehrendes Gemüse, z.B. Blattsalat. l Nur hochqualitative Lebensmittel sind zum Einfrieren geeignet. Das Gefriergut sollte kle- inportioniert sein. l Lebensmittel sind in geruchfreies, luft- und feuch- tigkeitsdichtes, sowie fett- und- laugenunempn- dliches Material zu verpacken. Polyethylen- und Aluminiumfolie sind am besten geeignet. l Die Verpackung muss dicht sein und an dem Gefriergut fest anliegen. Glasbehälter sind nicht zu verwenden. l Es wird empfohlen, bereits eingefrorene Produk- te so zu lagern, dass sie mit den einzufrierenden, frischen Lebensmitteln keine Berührung haben. l Es wird empfohlen, die Menge der zum Einfrieren vorgesehenen Frischprodukte entsprechend der technischen Gegebenheiten des Geräts (s. Tabelle) zu berechnen. l Wir empfehlen, die gefrorenen Portionen auf eine Seite der Gefrierkammer zu schieben und die frischen Portionen auf die andere Seite zu legen. l Zum Einfrieren der Produkte den mit diesen Zeichen markierten Raum (*/***) benut- zen. l Die Temperatur im Gefrierraum ist von folgenden Faktoren abhängig: Aussentemperatur, Befül- lung des Kühlschrankes, häuges Türenöffnen, Menge des abgelagerten Reifbeschlags und die Einstellung des Thermostaten. l Lässt sich die Tür nicht sofort nach dem Schlies- sen wieder öffnen , empehlt es sich, 1 bis 2 Minuten zu warten, bis sich der entstandene Unterdruck ausgeglichen hat. Die Aufbewahrungszeit der tiefgekühlten Produkte ist von ihrer Qualität sowie der Aufbewahrung- stemperatur abhängig. Bei einer Temperatur von -18°C oder niedriger sollte folgende Aufbewahrungsdauer eingehalten werden: Produkte Monate Rindeisch 6-8 Kalbseisch 3-6 Innereien 1-2 Schweineeisch 3-6 Geügel 6-8 Eier 3-6 Fisch 3-6 Gemüse 10-12 Obst 10-12 Das Schnellgefrierfach ist fürs Aufbewahren tie- fgefrorener Lebensmittel nicht geeignet. In diesem Fach können Eiswürfel hergestellt und aufbewahrt werden.***

• Gilt für Geräte mit einem Gefrierfach im unte- ren Bereich des Gerätes. ** Gilt für Geräte mit einem Gefrierfach (*/***) *** Gilt nicht für Geräte mit einem Gefrierfach gekennzeichnet mit (*/***)58

ENERGIESPARENDE NUTZUNG DES KÜHLSCHRANKS

PraktischeRatschläge l Tiefkühltruhe nicht in der Nähe von Heiz- körpern oder Backöfen aufstellen und nicht direkter Sonneneinstrahlung aussetzen. l Sicherstellen, dass die Belüftungsöffnun- gen nicht verdeckt sind. Ein- bis zweimal pro Jahr sind die Belüftungsöffnungen von Staub zu reinigen. l Die richtige Temperatur einstellen: Eine Tempe- ratur von 6 bis 8°C im Kühlschrank und -18°C im Tiefkühlfach sind ausrei- chend. l Bei längerer Abwesenheit, z.B. im Urlaub, ist die Temperatur im Kühlschrank zu er- höhen. l Ein unnötiges Öffnen der Tür des Kühl- oder Tief- kühlschranks ist zu vermeiden. Unverbrauchte Produkte sind so schnell wie möglich wieder in den Kühl- oder Tiefkühlschrank zurückzulegen, bevor sie sich erwärmen. l Das Innere des Kühlschranks ist regelmäßig mit einem in Reinigungsmittel getränkten Lap- pen auszuwischen. Geräte ohne automatische Abtaufunktion müssen regelmäßig abgetaut werden. Die Entste- hung einer Eisschicht von mehr als 10 mm muss vermieden werden. l Die Türdichtung ist sauberzuhalten, anson- sten schließt die Tür nicht vollständig. Eine beschädigte Dichtung muss ausgewechselt werden. WasbedeutendieSterne?

• Bei einer Temperatur von -6°C können tiefe- gekühlte Lebensmittel ungefähr eine Woche lang aufbewahrt werden. Mit einem Stern gekennzeichnete Schu- bladen oder Fächer sind (meistens) in preiswerteren Noname-Kühl- schränken zu nden. ** Bei einer Temperatur von -12°C können Leben- smittel für 1-2 Wochen ohne Geschmacksverlust gela- gert werden. Diese Temperatur ist jedoch für das Einfrieren von Lebensmitteln nicht ausreichend. *** Zum Einfrieren von Lebensmitteln werden hauptsächlich Temperaturen unter -18°C ver- wendet. Dies ermöglicht das Einfrieren von frischen Lebensmitteln mit einem Gewicht bis zu 1 kg. **** So gekennzeichnete Geräte ermögli- chen die Aufbewahrung von Lebensmit- teln bei einer Temperatur von unter -18°C und das Einfrieren größerer Mengen an Lebensmitteln. ZonenimKühlschrank l Aufgrund der natürlichen Luftzirkulation entste- hen im Kühlschrank unterschiedliche Tempera- turzonen. l Der kühlste Bereich bendet sich direkt oberhalb der Gemüsefächer. In dieser Zone sind emp- ndliche und leicht verderbliche Lebensmittel aufzubewahren, wie - Fisch, Fleisch, Geügel - Aufschnitt, Fertiggerichte - ei- oder sahnehaltige Gerichte - frischer Kuchen, verschiedene Kuchen- sorten, - verpacktes Gemüse und andere frische Lebensmittel, deren Etikett eine Lage- rung bei einer Temperatur von ca. 4°C vorschreibt. l Im oberen Teil der Tür herrscht die höchste Temperatur. l Hier sollte am besten Butter und Käse aufbewahrt werden. Produkte,dienichtimKühlschrankaufbewah- rtwerdensollten. l Nicht alle Produkte eignen sich zur Aufbewah- rung im Kühlschrank. Zu ihnen gehören: - Gegen tiefe Temperaturen empndliches Obst und Gemüse, wie zum Beispiel Bananen, Avo- cados, Papayas, Maracujas, Zucchinis, Paprika, Tomaten und Gurken. - Unreife Früchte -Kartoffeln. BeispielfürdieLagerungvonLebensmitteln imGerät(Abb.12)59

ABTAUEN,REINIGENUNDPFLEGEN Zum Reinigen des Gehäuses und der Kunststoffteile des Erzeugnisses keine Lösungsmittel sowie scharfe und Scheuerreinigungsmittel anwenden (z.B. Reini- gungsmittel- bzw. –milch)! Nur delikate flüssige Mittel und weiche Tücher verwenden. Keine Schwämme verwenden. AbtauendesKühlraumes*** l An der hinteren Kühl- raumwand lagert sich Reif ab, der automatisch abgetaut wird. Beim Abtauen können mit den Kondensattropfen auch Verunre- inigungen in die Trichteröffnung der Rinne gelan- gen und dadurch die Ablassöffnung verstopfen. Um dies zu verhindern, sollte diese mit Hilfe des mitgelieferten Reinigungsinstruments vorsichtig durchstochen werden (Abb.13) l Das Gerät arbeitet zyklisch: Während des Kühl- prozesses lagert sich an der hinteren Wand ein Reifbeschlag ab. Dieser wird abgetaut, das Wasser sammelt sich in der Auffangvorrichtung. VordemReinigensolltedasGerätdurch dasHerausziehendesSteckersausder Steckdose,durchdasAusschaltenoder durchdasHerausnehmenderSicherung vomStromnetz getrenntwerden. Nicht zulassen,dassdasWasserindieBedien- blendeoderBeleuchtunggelangt. l Wir empfehlen, keine Auftaumittel in Sprayform zu verwenden. Sie können die Entstehung von explosiven Aerosolen verursachen. Lösungsmit- tel, die die Plastikteile des Gerätes schädigen, enthalten oft auch gesundheitsgefährdende Substanzen. l Kein Reinigungswasser darf durch die Ablassöf- fnung in den Abdampfbehälter gelangen. l Das gesamte Gerät, ausgenommen die Türdich- tung, sollte mit einem milden Reinigungsmittel gereinigt werden. Die Türdichtung nur mit kla- rem Wasser abwischen und trocknen lassen. l Alle Ausstattungselemente sollen sorgfältig gere- inigt werden (Obst und Gemüsefach, Türfächer, Glasplatten, usw.). AbtauendesGefrierraumes** l Es wird empfohlen, das Gerät regelmäßig abzu- tauen und zu reinigen. l Eisablagerungen an den Gefrierflächen vermin- dern die Effizienz des Gerätes und bewirken eine Steigerung des Energieverbrauchs. l Es empfiehlt sich, das Gefriergerät minde- stens ein- oder zweimal im Jahr abzutau- en. Sollte sich mehr Eis bilden, sollte man das Auftauen öfter durchführen. l Befinden sich Lebensmittel im Gefrierraum, so ist der Temperaturregler 4 Stunden vor dem geplanten Abtauen auf „max.” zu stellen. Da- durch wird die Aufbewahrung des Gefrierguts bei Raumtemperatur während einer längeren Zeit möglich. l Das Gefriergut aus dem Gefrierraum he- rau- snehmen, in eine Schüssel legen, mit einigen Schichten Zeitungspapier und einer Wolldecke umwickeln und an einer kühlen Stelle aufbewah- ren. l Das Abtauen sollte möglichst schnell erfolgen. Wenn die Lebensmittel über einen längeren Ze- itraum bei Raumtemperatur aufbewahrt werden, verkürzt sich ihre Haltbarkeite ** Gilt für Geräte mit einem Gefrierfach (*/***). Gilt nicht für Geräte mit dem Frostfrei-System *** Gilt für Geräte mit einem Kühlbereich. Gilt nicht für Geräte mit dem Frostfrei-System **** Gilt für Geräte mit dem Frostfrei-System AbtauendesGefrierraumes:** l Schalten Sie das Gerät mit dem Steuerung- spaneel ab und anschließend ziehen Sie den Netzstecker aus der Steckdose. l DieTür öffnen, die Produkte herausnehmen. l Je nach dem Modell ziehen Sie den Abflusska- nal im hinteren Bereich des Kühlgerätes und stellen Sie ein Gefäß darunter. l Lassen Sie die Tür offen, dadurch erfolgt das Auftauen schneller. In die Kammer des Gefriergerätes kann zusätzlich ein Gefäß mit heißem (aber nicht kochendem) Wasser gestellt werden. l Das Geräte innere auswischen und trocknen lassen. l Das Gerät gemäß entsprechendem Kapitel der Gebrauchsanweisung wieder einschalten. AutomatischeAbtauungdesKühlraumes**** Der Kühlraum ist mit einer automatischen Abtau- funktion ausgestattet. An der hinteren Kühlraum- wand kann sich jedoch ein Reifbeschlag ablagern. Es kommt vor allem vor, wenn im Kühl- raum viele frische lebensmittel aufbewahrt werden. AutomatischeAbtauungdesGefrierraumes**** Der Kühlraum ist mit einer automatischen No- -Frost- Abtaufunktion ausgestattet. Die Lebensmittel werden durch die gekühlte Umluft eingefroren, die Feuchtigkeit wird aus dem Gefrierraum nach Außen abgeführt. Im Gefrierraum entsteht daher kein Eis- und Reifbeschlag und die Lebensmittel frieren nicht fest. ReinigendesKühl-undGefrierraumes**** Es empehlt sich das Kühl- und Gefrierraum min- destens einmal im Jahr zu waschen. Es wirkt vorbeugend gegen die Entstehung unangenehmer Gerüche sowie der Bak- terien. Das Gerät durch das drücken des Knopfes „1“ ausschalten, die Lebensmittel herausnehmen und das Gerät mit einem milden Reinigungsmittel waschen und trocknen lassen. EinbauundAusbauderAbstellplatten Abstellplatte herausnehmen und an- schließend an der gewünschten Stelle bis zum Widerstand ein- schieben, so dass sich der Schnappverschluss in der Füh- rungsleiste bendet (Abb. 15). EinbauundAusbauderTürfächer Türfach anheben, herausziehen und von oben in die gewünschte Position einlegen (Abb. 16). Aufkeinen Falldürfen im Inneren des Gefrierraumes elektrischeHeizkörper, Heißluftgebläse oder Haartrockner ein- gesetztwerden.60

LOKALISIERUNG VON STÖRUNGEN

Störung MöglicheUrsachen Behebung Das Gerät funktio- niert nicht Unterbrechung im Stromkreis - Überprüfen, ob der Netzstecker gut in der Steckdose des Speisenetzes sitzt. - Überprüfen, ob das Anschlußkabel nicht be- schädigt ist. - Durch Anschließen eines anderen elektrischen Verbrauchers (z.B. einer Nachttischlampe) über- prüfen, ob die Steckdose unter Spannung steht. - Überprüfen Sie, ob das Gerät eingeschaltet ist (Thermostat in Betriebsstellung). Innenbeleuchtung funktioniert nicht Die Glühlampe ist gelöst oder durchge- brannt (in Geräten mit Glühlampen) - Vorerst den vorherigen Punkt überprüfen (das Gerät funktioniert nicht - die Glühlampe festdrehen oder auswechsen (in Geräten mit Glühlampen) Die Temperatur in den Räumenist nicht niedrig genug Falsche Temperatur-einstellung -Einen höheren Wert einstellen Höhere oder niedrigere Umgebungstem- peratur als in den technischen Daten (s.Tabelle) angegeben - Das Gerät ist angepasst an die Temperatur, die in den technischen Daten (s.Tabelle) angegeben ist Das Gerät steht an einer direkt von der Sonne bestrahlten Stelle oder neben einer Wärmequelle - Das Gerät an einer anderen Stelle gemäß Ge- brauchsanweisung aufstellen. Es wurde eine zu große Menge von war- men Lebensmitteln auf einmal eingelagert - Warten Sie bis zu 72 Stunden , bis die Lebensmit- tel eingefroren sind und die erwünschte Temperatur im Kühlraum erreicht ist. Keine freie Luftzirkulation im Kühlraum - Die Lebensmittel und Behälter von der Hinterwand abrücken Der Luftuß hinter dem Gerät ist blockiert - Das Gerät mindestens 3 cm von der Wand we- grücken. Die Kühlraum-/ Gefrierraumtür wird zu oft geöffnet und/oder bleibt zu lange offen Beides muss unbedingt vermieden werden Die Tür lässt sich nicht schließen Die Lebensmittel und Behälter anders platziern Der Verdichter schaltet selten an - prüfen, ob die Umgebungstemperatur nicht niedri- ger ist als der Klimaklasse des Gerätes entspricht Die Türdichtung wurde falsch angebracht - Die Türdichtung einpressen Das Gerät ist ununterbrochen in Betrieb Falsche Temperatureinstellng - einen niedriegeren Wert einstellen Andere Ursachen wie unter Punkt ”Die Temperatur in den Räumen ist nicht niedrig genug“ - befolgen Sie die Anweisungen unter Punkt ”Die Temperatur in den Räumen ist nicht niedrig genug“ Im unterem Teil des Kühlraumes sam- melt sich Wasser Die Ablaßöffnung ist verstopft (betrifft Geräte mit Entwässerungsöffnung) - Mit Hilfe des Räumwerkinstru-ments die Ablaßöf- fnung durchstechen (siehe Gebrauchsanweisung, Kapite Eine freie Luftzirkulation im Kühlraum ist nicht möglich - Die Lebensmittel und Behälter von der Hinterwand wegrücken. Es treten für das Gerät ungewöhnli- che Geräusche auf Das Gerät ist nicht eben ausgerichtet - Das Gerät ausrichten. Das Gerät kommt mit Möbeln oder anderen Gegenständen in Berührung - Das Gerät frei aufstellen, so daß es keine andere Gegenstände berührt. Beim normalen Betreiben der Kälteanlagen können Geräusche unterschiedlicher Art auftreten, die keinen Einuss auf den Betrieb des Kühlschranks haben. Geräusche,dieleichtzubehebensind: l Lautes Betriebsgeräusch , wenn der Kühlschrank nicht senkrecht steht – Stellung durch die Stellschrauben vorne verändern. Eventuell unter die Rollen hinten weichen Stoff legen, vor allem, wenn das Gerät auf einem Fliesenbo- den steht. l Reibung an benachbarte Möbel – Kühlschrank abrücken, so dass er frei steht. l Quietschen von Fächern und Schubladen – Fach oder Schublade herausnehmen und wieder einschieben. l Geräusche von sich berührenden Flaschen – Flaschen voneinander verschieben. Geräusche, die bei normalem Betrieb zu hören sind, entstehen durch den Thermostaten, wenn sich der Kompressor einschaltet, sich das Kühlsystem zusammenzieht oder ausdehnt und wenn Temperaturschwankungen aufgrund des Durchusses von Kühlmittel in den Röhrchen entstehen.61

UMWELTSCHUTZ Ozonschichtschutz Unser Gerät wurde unter Verwendung von 100% FCKW- und FKW-freien Kälte- und Schaummitteln herge- stellt, was den Schutz der Ozonschicht und die Verringerung des Treibhauseffektes positiv beeinusst. Die eingesetzte moderne Technologie und die umweltfreundliche Isolation garantieren einen geringeren Energiev erbrauch. EntsorgungderNeugeräte-Verpa-ckung Unsere Verpackungen wer- den aus umweltfreundlichen Materialien hergestellt, die wiederverwertbar sind: l Außenverpackung aus Pappe/Folie l Formteile aus geschäumtem, FCKW-freiem Polystyrol (PS) l Folien und Säcke aus Polyethylen (PE)

ENTSORGUNG DES ALTGERÄTES

Schnapp- oder Riegel- schlösser entfernen oder unbrauchbar machen – So verhindern Sie , dass sich spielende Kinder im Gerät selbst einsperren können Der Versorgungleitung- saustausch- der Y-Typ- Anschluß Wenn die Versorgungsleitung beschädigt wird, muss sie ausgetauscht werden Der Austausch darf nur in einer autoriesierten Werkstatt von einem Fachmann vorgenommen werden. Dieses Gerät wurde gemäß der EU-Richtlinie 2002/96/ EG über Elektro- und Elektro- ni- kaltgeräte mit dem Symbol einer durch- gekreuzten Müll- tonne gekennzeichnet. Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss bei einer Recycling-Sammelstelle für elektrische und elektro- nische Geräte abgegeben werden. Das Symbol weist auf die ordnungsgemäße Entsorgung hin. Sammelstellen, Elektrogeschäfte und Gemein- deeinrichtungen garantieren die Abgabe des Altgerätes. Eine fachgerechte Entsorgung von elektri- schen und elektronischen Altgeräten verhin- dert eventuelle Gesundheits- schäden und Umweltbelastungen, die aus dem Kontakt mit gefährlichen Stoffen und falscher Depo- nierung und Verarbeitung solcher Geräte resultieren. KLIMAKLASSE Klimaklasse Zugelassene Umgebungstemperatur SN von +10°C bis +32°C N von +16°C bis +32°C ST von +16°C bis +38°C T von +16°C bis +43°C Die Information über die Klimaklasse des Gerätes bendet sich auf dem Typenschild. Sie zeigt, in welcher Umgebung- stemperatur (d.h. Temperatur des Raumes, in dem das Gerät betrieben wird) das Gerät optimal funktioniert. CE-Konformitätserklärung Der Hersteller dieses Produktes erklärt hiermit in alleiniger Verantwortung, dass dieses Produkt den einschlägigen, grundlegenden Anforderungen der nachfolgenden EU-Richtlinien entspricht: l Niederspannungsrichtlinie 2014/35/EG, l Elektromagnetische Verträglichkeit 2014/30/EG, l ErP – Richtlinie 2009/125/EG Das Gerät ist mit dem Zeichen gekennzeichnet und verfügt über eine Konformitätserklärung zur Einsichtnahme durch die zuständigen Marktüberwachungsbehörden62

WECHSELDESTÜRANSCHLAGS(Abb.20) ES IST ZU EMPFEHLEN, dass der Wechsel des Türanschlags des Gerätes durch einen Mitarbeiter des Servicedienstes vorgenommen wird. Es ist allerdings zu beachten, dass diese Dienstleistung im Rahmen der Garantieleistungen nicht erbracht werden kann. Sollte der Wechsel des Türanschlags selbständig vorgenommen werden, wird es empfohlen, eine weitere Person zur Hilfe heranzuziehen. Erforderliche Werkzeuge: Schlüssel Nr. 8 und Nr. 10, Schrau- bendreher. Beim Wechsel des Türanschlags das Gerät NICHT waagerecht legen! Bitte die nachstehenden Hinweise befolgen: ACHTUNG! Den Kühlschrank und das Gefrierfach mit den Sensoren 1 und 6 einschalten. Nach dem Einschalten werden die Sensoren grau (siehe: Abb. 3). Das Gerät ausschalten - den Netzstecker aus der Steckdose ziehen. 1 Vier Schrauben (13) ausschrauben und die Türabdeckung (12) von der oberen Gerätetür entfernen. 2 Die Abdeckelemente (c) im Flügel und in der Tür entfernen. 3 Die Klemme (14) entfernen und die Leitung (15) samt Buchse (16) herausnehmen. Vor dieser Maß- nahme die Anschlüsse (23) der Leitung 15 und 24 von der elektronischen Steuerung trennen. 4 Das obere Stützelement (6) samt Mutter und Dichtungen sowie Unterlage unter dem Stützelement herausnehmen. 5 Die Kühlschranktür (1) abnehmen. Den Zapfen (5) im unteren Bereich entfernen. Damit sich die Tür nach links öffnet, den Zapfen (5) auf der gegenüberliegenden Türseite montieren (der Zapfen liegt bei). 6 Das mittlere Stützelement (4) samt Dichtungen in der Achse und das Kunststoffteil herausnehmen. 7 Die Gefrierfachtür (3) abnehmen. Den Zapfen (25) im unteren Bereich entfernen. Damit sich die Tür nach links öffnet, den Zapfen auf der gegenüberliegenden Türseite montieren (der Zapfen liegt bei). 8 Die untere Abdeckung (11) mit dem kleinen Abdeckelement (10) entfernen. 9 Die Achse (2) samt Dichtungen und das Befestigungselement (26) des unteren Stützelements (7) herausnehmen und am Stützelement 7 auf der gegenüberliegenden Seite des Gefrierfachs symmet- risch im Verhältnis zur vorherigen Lage montieren. 10 Die Muttern (8) aus dem Bereich zwischen dem Kühlschrank und dem Gefrierfach entfernen und in den Öffnungen auf der gegenüberliegenden Seite platzieren. 11 Die Zapfen (9) von der Gefrierfachtür entfernen und auf der gegenüberliegenden Seite platzieren (einstecken). 12 Die Gefrierfachtür auf dem Stützelement (7) und auf der Achse (2) platzieren. 13 Das Stützelement (4) samt Dichtungen in der Achse und die Kunststoffunterlage um 180 Grad dre- hen und die Achse des Stützelements in die Schraube der Gefrierfachtür auf der gegenüberliegen- den Seite der Dichtungen in der Achse im oberen und unteren Bereich des Stützelements stecken. 14 Vier Schrauben (18) ausschrauben und die Zierblende (19) abnehmen. 15 Die Leitung (15) auf die Gegenseite des Fachs symmetrisch im Verhältnis zur vorherigen Lage verlegen. Die Leitung in die spezielle Vertiefung auf der linken Seite legen. Sicherstellen, dass die Leitung nicht geknickt ist. 16 Die Zierblende montieren. Vor dieser Maßnahme die Leitung auf der gegenüberliegenden Seite des Fachs symmetrisch im Verhältnis zur vorherigen Lage platzieren. 17 Die Gefrierfachtür in der Achse des Stützelements (4) platzieren. 18 Die Leitung 24 in der Gefrierfachtür auf die Gegenseite der Tür verlegen und in der freien Klemme (22) befestigen. Die Anschlüsse (23) der Leitungen 15 und 24 einstecken. 19 Das Stützelement 6 samt Dichtungen in der Achse und die Kunststoffunterlage um 180° drehen. Die Achse und Dichtungen herausnehmen und auf der Gegenseite des Stützelements platzieren. Nach der Platzierung der Achse des Stützelements 6 in der Kühlschranktür diese auf der gegenüberlie- genden Seite des Kühlschranks in den unteren Öffnungen befestigen. 20 Die Türabdeckung (12) im oberen Bereich der Kühlschranktür befestigen. Die Abdeckteile c verwen- den, um das Stützelement 6 und den übrigen freien Raum abzudecken. 21 Das Abdeckelement (10) in der unteren Abdeckung (11) auf der gegenüberliegenden Seite und die Abdeckung in ihrer vorherigen Lage platzieren.63 GARANTIE Garantie Garantieleistung entsprechend der Garantiekarte. Der Hersteller lehnt jede Haftung ab, die aus unsachgemäßem Gebrauch des Gerätes resultiert. DE64 Yourapplianceisexceptionallyeasytouseandextremelyefcient.Beforebeingpackaged andleavingthemanufacturer,theappliancewasthoroughlycheckedwithregardtosafetyand functionality. Beforeusingtheappliance,pleasecarefullyreadtheseOperatingInstructions DEARCUSTOMER! THANK YOU FOR PURCHASING AN AMICA APPLIANCE The appliance is intended for household use only. The manufacturer reserves the right to introduce changes which do not affect the operation of the appliance.

VC1852BFDWG Glasablage 2 Glasfach über den Behältern 1 Gemüsebehälter 2 Glasfach über dem fresh zone behälter 1 FRESH ZONE Behälter 1 Große Türablage 1 Mittlere Türablage 2 Kleine Türablage 2 Abdeckung für die obere Türablage 1 Flaschenhalter 1 Eierablage 1 Reinigungsinstrument 1 Schublade im Gefrierfach 3108
