INSTRUKCJA OBSŁUGI KGC 65502 WG AMICA

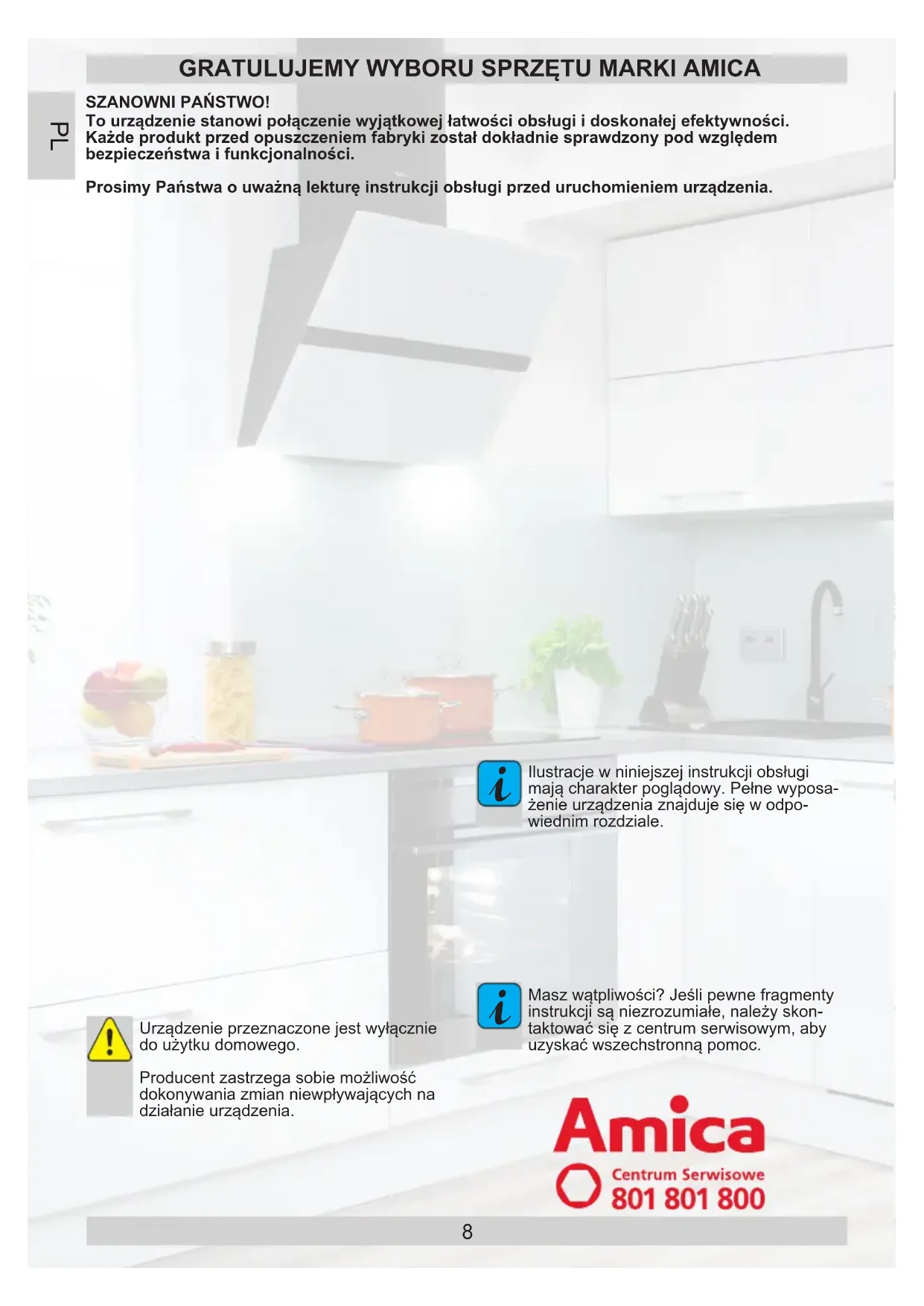

Tourządzeniestanowipołączeniewyjątkowejłatwościobsługiidoskonałejefektywności. Każdeproduktprzedopuszczeniemfabrykizostałdokładniesprawdzonypodwzględem bezpieczeństwaifunkcjonalności. ProsimyPaństwaouważnąlekturęinstrukcjiobsługiprzeduruchomieniemurządzenia. SZANOWNIPAŃSTWO! GRATULUJEMYWYBORUSPRZĘTUMARKIAMICA

Urządzenie przeznaczone jest wyłącznie do użytku domowego. Producent zastrzega sobie możliwość dokonywania zmian niewpływających na działanie urządzenia.

Ilustracje w niniejszej instrukcji obsługi mają charakter poglądowy. Pełne wyposa- żenie urządzenia znajduje się w odpo- wiednim rozdziale.

Masz wątpliwości? Jeśli pewne fragmenty instrukcji są niezrozumiałe, należy skon- taktować się z centrum serwisowym, aby uzyskać wszechstronną pomoc.9

Niektóre zapisy w niniejszej instrukcji są ujednolicone dla wyrobów chłodniczych różnych typów, (dla chło- dziarki, chłodziarko-zamrażarki lub zamrażarki). Infor- macja na temat rodzaju Twojego urządzenia znajduje się w Karcie Produktu dołączonej do wyrobu. Producent nie ponosi od po wiedzialnoś ci za szkody wy- nikłe z nie prze strze ga nia zasad umieszczonych w ni- niejszej instrukcji. Prosimy o zachowanie tej in struk cji w celu wykorzysta- nia jej w przy szło ści lub przekazania ewen tu al ne mu na- stęp ne mu użytkownikowi. Niniejszy sprzęt nie jest przeznaczony do użytkowania przez osoby (w tym dzieci) o ograniczonej zdolności - zycznej, czuciowej lub psychicznej oraz osoby o braku doświadczenia lub znajomości sprzętu, chyba, że odby- wa się to pod nadzorem lub zgodnie z instrukcją użyt- kowania sprzętu, przekazanej przez osoby odpowiada- jące za ich bezpieczeństwo. Należy zwrócić szczególną uwagę, aby z urządze nia nie korzystały po zo sta wio ne bez opieki dzieci. Nie na- leży po zwa lać im bawić się urządzeniem. Nie wol no im siadać na elementach wysuwanych i zawieszać się na drzwiach. Urządzenie pracuje prawidłowo w temperaturze oto- czenia, która jest podana w karcie produktu. Nie należy użytkować jej w piwnicy, sieni, w nieogrzewanym dom- ku letniskowym jesienią i zimą. Podczas ustawiania, przesuwania, podnoszenia nie na- leży chwytać za uchwyty drzwi, ciągnąć za skraplacz z tyłu lodówki oraz dotykać ze spo łu kompresora. Urządzenia nie należy przechylać o więcej niż 40° od pionu pod czas transportu, przenoszenia lub usta wia- nia. Jeżeli taka sytuacja za ist nia ła włą cze nie urządze- nia może nastąpić min. po 2 go dzi nach od jego usta- wienia (rys. 2). Przed każdą czynnością kon ser wa cyj ną należy wyjąć wtyczkę z gniazdka sieciowego. Nie należy ciągnąć za przewód, lecz chwytać za korpus wtyczki.10 Dźwięki słyszalne jako trzaskanie lub pękanie są spo- wodowane przez rozszerzanie i kur cze nie się części na skutek zmian temperatury. Ze względu na bezpieczeństwo nie należy na pra wiać urządzenia we własnym za kre sie. Naprawy, wy ko ny wa- ne przez oso by nie posiadające wymaganych kwali- kacji mogą stanowić poważne niebezpieczeństwo dla użytkownika urzą dze nia. Należy przewietrzyć przez kilka mi nut pomieszczenie, w którym znajduje się urządzenie (po miesz cze nie to musi mieć przy naj mniej 4 m

; dla wyrobu z izobutanem/ R600a) w przypadku uszkodzenia układu chłod ni cze- go. Produktów choćby tylko częściowo roz mro żo nych nie można ponownie za mra żać. Napojów w butelkach i puszkach, w szcze gól no ści na- pojów gazowanych dwu tlen kiem węgla nie należy prze- cho wy wać w komorze zamrażarki. Puszki i butelki mogą po pę kać. Nie brać do ust produktów za mro żo nych bezpośrednio wyjętych z zamrażarki (lody, kostki lodu, itp.), ich ni ska temperatura może spowodować dotkliwe odmrożenia. Należy uważać, aby nie uszkodzić obiegu chłodnicze- go, np. przez nakłucie kanałów środka chłodniczego w parowniku, złamanie rur. Wytryskujący czynnik chłod- niczy jest palny. W przypadku dostania się do oczu na- leży przepłukać je czystą wodą i wezwać natychmiast lekarza. Jeżeli przewód zasilający ulegnie uszkodzeniu, to po- winien być wymieniony w specjalistycznym zakładzie naprawczym. Urządzenie służy do przechowywania żywności, nie używaj go do innych celów. Urządzenie należy całkowicie odłączyć od zasilania (poprzez wyciągnięcie wtyczki z gniazdka sieciowego) na czas wykonywania czynności takich jak czyszcze- nie, konserwacja czy zmiana miejsca ustawienia.

WAŻNEINSTRUKCJEBEZPIECZEŃSTWA

PL11 To urządzenie może być używane przez dzieci w wieku 8 lat i starsze, przez osoby o ograniczonej zdolności zycznej, czuciowej lub psychicznej oraz osoby o bra- ku doświadczenia lub znajomości sprzętu, gdy są one nadzorowane lub zostały poinstruowane na temat ko- rzystania z urządzenia w sposób bezpieczny i znają za- grożenia związana z użytkowaniem urządzenia. Dzie- ci nie powinny bawić się urządzeniem. Czyszczenie i konserwacja urządzenia nie powinna być wykonywania przez dzieci chyba że ukończyły 8 lat i są nadzorowane przez odpowiednią osobę. Anti-bacteria System (występuje w zaleności od mo- delu. Jego obecność jest sygnalizowana odpowiednią naklejką wewnątrz komory urządzenia) - Specjalny an- tybakteryjny środek, który dodawany jest do materiału z którego wykonane jest wnętrze lodówki, chroni prze- chowywane w niej produkty przed pleśnią, bakteriami i mikroorganizmami, a także nie dopuszcza do powsta- wania przykrego zapachu. Dzięki temu produkty dłużej zachowują świeżość. W celu uzyskania większej ilości miejsca w zamrażarce można wyjąć z niej szuady i umieszczać produkty bez- pośrednio na półkach. Nie ma to wpływu na charakte- rystykę termiczną i mechaniczną wyrobu. Zadeklarowa- na pojemność zamrażarki została obliczona z wyjętymi szuadami.

WAŻNEINSTRUKCJEBEZPIECZEŃSTWA

PL12 INSTALACJAIWARUNKIPRACYURZĄDZENIA Instalacjaprzedpierwszymuruchomie- niem ● Należy wyrób rozpakować, usunąć taśmy klejące zabezpieczające drzwi i wyposażenie. Ewentualne po zo stałe reszt ki kleju można usunąć delikatnym środkiem myjącym ● Styropianowych elementów opakowania nie należy wyrzucać. W przy pad ku ko- niecz no ści ponownego prze wożenia, chłodziarko-za mra żar kę na le ży zapa- kować w ele men ty ze sty ro pia nu i fo lię oraz za bez pie czyć taśmą kle ją cą. ● Wnętrze chłodziarki i zamrażarki oraz ele men ty wyposażenia należy wymyć let nią wodą z do dat kiem pły nu do mycia na czyń, a na stęp nie wy trzeć i wy su szyć. ● Chłodziarko-zamrażarkę należy ustawić na równym, poziomym i stabilnym pod- łożu, w su chym, prze wie trza nym i nie na- sło necz nio nym pomieszczeniu z dala od źródeł ciepła, takich jak kuch nia, grzej nik centralnego ogrze wa nia, rura centralnego ogrzewania, instalacja wody ciepłej itp. ● Na powierzchniach zewnętrznych wyro- bu może znajdować się folia ochronna, należy ją usunąć. ● Należy zapewnić ustawienie wyrobu w poziomie,odpowiednio wkręcając 2 regulowane nóżki (Rys. 3). ● Dla zapewnienia swobodnego otwierania drzwi, odległość pomiędzy ścianą boczną wyrobu (od strony zawiasów drzwi), a ścianą pomieszczenia przedstawiona jest na rysunku 5.* ● Należy zadbać o odpowiednią wentylację pomieszczenia i swobodny obieg powie- trza ze wszystkich stron urządzenia (Rys. 6).* ● Dwie poprzeczki dystansowe skrapla- cza umożliwiające właściwą cyrkulację powietrza należy zamontować w sposób pokazany na rysunku (Rys. 7). ● Drzwi urządzenia zabezpieczone są wkładką dystansową umieszczoną w nakładce dolnej (Rys. 17). Przed użytko- waniem należy ją usunąć. Minimalneodległościodźródełciepła: ● od kuchni elektrycznych, gazowych i innych - 30 mm, ● od pieców zasilanych olejem lub węglem - 300 mm, ● od piekarników do zabudowy - 50 mm Jeżeli nie jest możliwe zachowanie wyżej określonych odległości należy zastoso- wać odpowiednią płytę izolacyjną. ● Tylna ściana lodówki, a szczególnie skraplacz i inne elementy układu chłod- niczego nie mogą stykać się z innymi elementami, które mogą powodować uszkodzenie, w szczególności (z rurą CO i doprowadzającą wodę).

• Nie dotyczy urządzeń do zabudowy ** W zalezności od modelu ● Niedopuszczalne jest jakiekolwiek ma- nipulowanie czę ścia mi agre ga tu. Na le- ży zwró cić szcze gól ną uwa gę, aby nie uszko dzić rur ki ka pi lar nej, wi docz nej we wnę ce na sprę żar kę. Rur ka ta nie może być do gi na na, prostowana ani zwijana. ● Uszkodzenie rurki ka pi lar nej przez użyt- kow ni ka od bie ra mu pra wa wy ni ka ją ce z gwarancji (rys. 8). ● W wybranych modelach uchwyt drzwi znajduje się wewnątrz wyrobu i należy go przykręcić własnym wkrętakiem. Podłączeniezasilania ● Przed podłączeniem zaleca się ustawić pokrętło regulatora temperatury na po- zycję „OFF” lub inna powodującą odłą- czenie urządzenia od zasilania (Patrz strona z opisem sterowania). ● Urządzenie należy podłączyć do sieci prądu przemiennego 220-240V, 50Hz, po przez prawidłowo zainstalowane gniazd ko elektryczne, uziemione i za- bez pie czo ne bezpiecznikiem 10 A. ● Uziemienie urządzenia jest wy ma ga ne przepisami prawa. Producent zrze ka się jakiejkolwiek od po wie dzial no ści z ty tu łu ewen tu al nych szkód, jakie mogą po nieść osoby lub przedmioty na sku tek niewypełnienia obowiązku na ło żo ne go przez ten przepis. ● Nie należy używać łączników adapta- cyjnych, gniazd wielokrotnych (roz- dzielaczy), przed łu ża czy dwużyłowych. Jeśli za cho dzi konieczność sto so wa nia przed łu ża cza, może to być tylko przed łu- żacz z kółkiem ochronnym, jed no gniaz- do wy po sia da ją cy atest bezpieczeństwa VDE/GS. ● Jeśli zostanie zastosowany przed łu żacz (z kołkiem ochronnym, po sia da ją cy znak bezpieczeństwa), to jego gniazdo musi leżeć w bezpiecznej od le gło ści od zle- wo zmy wa ków i nie może być narażone na zalewanie wodą i różnymi ściekami. ● Dane znajdują się na tabliczce znamio- nowej, umieszczonej na dole ściany wewnątrz ko mo ry chłodziarki** Odłączenieodzasilania ● Należy zapewnić możliwość odłącze- nia urzą dze nia od sieci elektrycznej, poprzez wyjęcie wtyczki lub wyłączenie wy łącz ni ka dwubiegunowego (rys. 9).13 OBSŁUGAIFUNKCJE

Włączanieurządzenia Fabryczne ustawienia temperatur to odpowiednio +4°C w komorze chłodziarki (pkt 13) i -18 °C w komorze zamrażarki (pkt 8). Ustawiona tempera- tura jest pokazana na wyświetlaczu lodówki przez krótki okres czasu, następnie na wyświetlaczu będzie migać naprzemiennie temperatura oraz symbol „H 1” (pkt 8). Dodatkowo rozlegnie się sygnał akustyczny informujący o podwyższonej temperaturze w urządzeniu i zacznie migać sym- bol ostrzegawczy (pkt 7). Gdy zostanie osiągnięta prawidłowa temperatura pozwalająca na bezpiecz- ne przechowywanie żywności sygnał akustyczny oraz symbol „H 1” wyłączy się automatycznie. Sygnał akustyczny jak i symbol „H 1” można wyłączyć ręcznie poprzez użycie sensorów regu- lacji temperatury zamrażarki (pkt 10). Nie można ręcznie wyłączyć migającego symbolu ostrzegaw- czego (pkt 7). Uwaga: Gdy urządzenie jest włączone po raz pierwszy, po czyszczeniu lub po dłuższej przerwie w eksploatacji, komory w lodówce osiągną zadane temperatury po około 4-6 godzinach. Panelzesterowaniemsensorowym(rys.10) Urządzeniem można sterować poprzez użycie sensorów zaznaczonych na panelu sterowania (Rys. 10). Włączone funkcje urządzenia są pod- świetlane białym światłem. Funkcje nieaktywne nie są podświetlane i są koloru szarego. Opispanelusterowania

1. Włączanie / wyłączanie komory chłodziarki

2. Funkcja szybkiego chłodzenia

3. Funkcja wakacyjna

5. Funkcja super zamrażania

6. Włączanie / wyłączanie komory zamrażarki

7. Wskaźnik (ostrzeżenie) wysokiej temperatury

8. Wskaźnik temperatury komory zamrażarki

9. Blokada rodzicielska

10. Regulacja temperatury w komorze zamrażarki

11. Regulacja temperatury w komorze chłodziarki

12. Wskaźnik otwartych drzwi

13. Wskaźnik temperatury komory chłodziarki

Funkcjeurządzenia Włączanie/wyłączaniekomorychłodziarki Komora chłodziarki może zostać niezależnie wyłączona poprzez użycie sensora . Po użyciu sensora na wyświetlaczu temperatury chłodziarki pojawi się . Funkcjaszybkiegochłodzenia Funkcja zostanie aktywowana po użyciu sensora . Funkcja ta jest zalecana gdy w krótkim czasie trzeba schłodzić sporą ilość świeżej żywności do temperatury +5°C. Funkcja ta wyłączy się automa- tycznie po osiągnięciu zadanej temperatury. Funk- cję można wyłączyć wcześniej niż przed wyłącze- niem automatycznym poprzez użycie sensora . Wyłączenie funkcji będzie sygnalizowane brakiem podświetlania funkcji na wyświetlaczu. Funkcjawakacyjna Aktywacja funkcji odbywa się poprzez użycie sen- sora . Funkcja ta jest zalecana gdy urządzenie nie będzie użytkowane przez długi okres czasu (przykładowo wyjazd na wakacje). Dzięki tej funk- cji urządzenie będzie pracować w trybie oszczęd- nym. Po wyłączeniu tej funkcji temperatury w obu komorach powrócą do wcześniej ustawionych. Uwaga: Przed aktywacją funkcji wakacyjnej usuń z komory chłodziarki łatwo psujące się produkty i pozostaw zamknięte drzwi. Nie wyjmuj produktów z komory zamrażarki. Ta funkcja działa tylko z komorą chłodziarki i nie ma wpływu na zamro- żone produkty. Gdy włączona jest funkcja super chłodzenia, funkcji wakacyjnej nie da się aktywo- wać, należy najpierw wyłączyć funkcję szybkiego chłodzenia. Funkcja”Party” Aktywacja funkcji odbywa się poprzez użycie sensora . Dzięki tej funkcji można szybko i bezpiecznie schłodzić drinki w komorze zamra- żarki. Zalecany maksymalny czas to 30 minut (nie zaleca się zmieniać ustawień fabrycznych podczas pierwszego użycia tej funkcji). Czas działania tej funkcji można regulować w zakresie od 10 do 60 minut. Regulacji dokonuje się poprzez użycie sensorów i dotyczących komory zamrażarki (po wcześniejszej aktywacji funkcji). Gdy funkcja jest aktywna, na wyświetlaczu wskazującym zadaną temperaturę komory zamrażarki rozpocz- nie się odliczanie. Zakończenie odliczania będzie sygnalizowaniem sygnałem akustycznym. Sygnał można wyłączyć poprzez dwukrotne użycie senso- ra funkcji ”Party”. Uwaga: W komorze zamrażarki nie wolno umiesz- czać puszek i butelek z napojami. Opakowania te mogą popękać pod wpływem bardzo niskiej temperatury. Funkcjasuperzamrażania Aktywacja funkcji odbywa się poprzez użycie sen- sora . Funkcję tą należy użyć 24h przed jedno- razowym załadunkiem komory zamrażarki dużą ilością świeżej żywności. Zalecanym miejscem umieszczenia świeżych produktów jest komora oznaczona . Funkcja super zamrażania zostanie automatycznie wyłączona po 26h od jej włączenia lub gdy temperatura komory zamrażarki spadnie poniżej -18°C. Włączanie/wyłączaniekomoryzamrażarki Komora zamrażarki może zostać niezależnie wyłączona poprzez użycie sensora . Po użyciu sensora na wyświetlaczu temperatury zamrażarki pojawi się .14 OBSŁUGAIFUNKCJE

Wskaźnik(ostrzeżenie)wysokiejtemperatury Ostrzeżenie zostanie aktywowane (na wyświetla- czu pokaże się symbol i rozlegnie się sygnał akustyczny) jeżeli: - temperatura w komorze zamrażarki wzrośnie do ponad -13°C. Ostrzeżenie przestanie migać po osiągnięciu temperatury -18°C. - temperatura w komorze zamrażarki wzrośnie do ponad -8°C. Na wyświetlaczu w miejscu wskaźni- ka temperatury komory zamrażarki zacznie migać symbol ”H 1”. Ostrzeżenie zniknie po osiągnięciu temperatury -18°C. - Temperatura w komorze chłodziarki spadnie po- niżej -1°C. Na wyświetlaczu w miejscu wskaźnika temperatury komory chłodziarki zacznie migać symbol ”L”. Ostrzeżenie zniknie po osiągnięciu temperatury +1°C. Wskaźnikotwartychdrzwi Po otwarciu drzwi chłodziarki zapala się symbol oraz na wyświetlaczu wskaźnika temperatury komory chłodziarki pojawia się symbol ”d”. Jeżeli drzwi pozostają otwarte dłużej niż 3 minuty rozlega się akustyczny sygnał ostrzegawczy (sygnał aku- styczny dotyczy wybranych modeli). Symbol znika wraz z zamknięciem drzwi chłodziarki. Wskaźnik ten nie dotyczy drzwi komory zamrażarki. Blokadarodzicielska Aktywacja blokady odbywa się poprzez jednocze- sne użycie sensorów dla obu komór, chłodziar- ki i zamrażarki. Aktywacja blokady rodzicielskiej zostanie potwierdzona zapaleniem się symbolu . Podczas aktywnej blokady rodzicielskiej wszystkie sensory odpowiedzialne za sterowanie urządze- niem są nieaktywne. Aktywna jest tylko kombina- cja sensorów odpowiedzialnych za włączanie / wyłączanie blokady rodzicielskiej. Aby wyłączyć funkcje należy równocześnie użyć sensorów dla obu komór. Dodatkowo zaleca się używanie tej funkcji podczas czyszczenia zewnętrznej powierzchni drzwi. Regulacjatemperaturywkomorzechłodziarki Regulacja jest możliwa w przedziale temperatur od +2°C do +9°C za pomocą sensorów i . Użycie sensora powoduje zmniejszenie temperatury w komorze chłodziarki, użycie sensora powoduje zwiększenie temperatury w komorze chłodziarki. Regulacjatemperaturywkomorzezamrażarki Regulacja jest możliwa w przedziale temperatur od -16°C do -24°C za pomocą sensorów i . Użycie sensora powoduje zmniejszenie tem- peratury w komorze zamrażarki, użycie sensora powoduje zwiększenie temperatury w komorze zamrażarki. Wyświetlaczkomorychłodziarkiiwyświetlacz komoryzamrażarki. Na wyświetlaczach pokazywana jest zadana tem- peratura lub symbol / zapis dotyczący poszczegól- nych funkcji lodówki. Wyświetlacze nie pokazują rzeczywistej temperatury wewnątrz komór tylko temperatury ustawione przez użytkownika. Kodybłędów Lodówka wyposażona w wyświetlacz na drzwiach może zasygnalizować usterkę. Poza wcześniej wymienionymi symbolami występującymi w opisie sterowania urządzeniem, może pojawić się jeden z symboli: EE, ER, F, FF. W takim wypadku należy skontaktować się z autoryzowanym serwisem producenta. Kontakt z serwisem zalecany jest rów- nież gdy symbole ”H1” lub ”L” migają bez przerwy przez 24godziny (gdy symboli nie da się wyłączyć ręcznie poprzez użycie sensorów 10 lub 11).15 OBSŁUGAIFUNKCJE

OBSŁUGAIFUNKCJE Przechowywanieproduktówwchłodziarceiza- mrażarce Podczas przechowywania żywności w niniej- szymurządzeniupostępujzgodniezponiższy- mizaleceniami. ● Produkty należy umieszczać na ta le rzy kach, w pojemnikach lub opa ko wa ne w fo lię spożywczą. Roz sta wić rów no mier nie na powierzchni półek. ● Należy zwrócić uwagę czy żywność nie do ty ka ściany tylnej, jeżeli tak, wówczas może to spo wo- do wać oszro nie nie lub za wil go ce nie produktów. ● Nie należy wstawiać do chłodziarki naczyń z gorącą zawartością. ● Produkty łatwo przejmujące zapachy obce, jak masło, mleko, ser biały oraz ta kie, które wydzielają in ten syw ny za pach, np. ryby, wędliny, sery – należy umieszczać na półkach opakowane w folię lub w szczel nie zamkniętych po jem ni kach. ● Przechowywanie warzyw po sia dających dużą ilość wody, spowoduje osadzanie się pary wodnej nad po jem ni ka mi na warzywa; nie przeszkadza to pra wi dło we mu funk cjo no wa niu chło dziar ki. ● Przed włożeniem do chłodziarki wa rzy w należy je dobrze osuszyć. ● Za duża ilość wil go ci skraca czas prze cho wy wa nia warzyw, zwłaszcza li ścia stych. ● Należy przechowywać warzywa nie myte. Mycie usuwa naturalną ochronę, dla te go lepiej umyć warzywa bez po śred nio przed spożyciem. ● Zaleca się układanie produktów w koszach 1, 2, 3* do naturalnej granicy załadowania (Rys. 11a/ 11b).**

1. Opakowane produkty

2. Półka parownika / półka

3. Naturalna granica załadunku

● Dopuszcza się układanie produktów na półkach drucianych parownika zamrażarki.* ● Dopuszcza się wysunięcie produktów na półce o 20-30 mm od naturalnej granicy załadunku.** ● Możliwe jest usunięcie dolnego kosza dla zwięk- szenia przestrzeni załadunku i ułożenie produk- tów w komorze na dnie do max. wysokości.* Zamrażanieproduktów** ● Zamrażać można praktycznie wszyst kie artykuły spożywcze, z wyjątkiem jarzyn spożywanych w stanie su ro wym, np. zielonej sałaty. ● Do zamrażania używa się jedynie ar ty ku łów spożywczych o najwyższej ja ko ści, podzielonych na porcje prze zna czo ne do jednorazowego spo- życia. ● Produkty należy opakować w ma te riały bez zapachu, odporne na przenikanie po wie trza i wilgoci oraz nie wrażli we na tłuszcze. Najlepszymi ma te ria ła mi są: wo recz ki, arkusze z folii po li ety- le no wej, aluminiowej. ● Opakowanie powinno być szczelne i ściśle przy- legać do zamrożonych pro duk tów. Nie należy sto so wać opa ko wań szklanych. ● Świeże i ciepłe artykuły spożywcze (w tempera- turze otoczenia), włożone w celu zamrożenia, nie powinny stykać się już z zamrożoną żywnością. ● Zaleca się, aby w ciągu doby nie wkła dać do za- mrażarki, jed no ra zo wo wię cej świeżej żywności niż podano w karcie produktu. ● Dla zachowania dobrej jakości za mra ża nych produktów zaleca się prze gru po wać znajdujące się w środkowej szuadzie zamrażarki mro żon ki tak, aby nie sty ka ły się z pro duk ta mi jesz cze nie zamrożonymi*. ● Zalecamy zamrożone porcje prze su nąć na jedną stronę szuady za mra ża nia, a świeże porcje do zamrożenia, ułożyć po przeciwnej stronie mak- sy mal nie do su nię te do ściany tylnej i bocznej szuady. ● Do zamrażania produktów używać przestrzeni oznaczonej (*/***). ● Należypamiętać,żenatemperaturęwkomo- rzezamrażarki mająwpływmiędzy innymi: temperaturaotoczenia,stopieńwypełnienia produktami żywnościowymi, częstotliwość otwieraniadrzwi,nastawatermostatu ● Gdyby po zamknięciukomory zamrażarki drzwinie dawały sięnatychmiast otworzyć zpowrotem,radzimypoczekać1do2minut, ażpowstałetampodciśnieniezostanieskom- pensowane. Czas przechowywania zamrożonych produktów zależy od ich jakości w stanie świeżym przed za- mrożeniem, oraz od temperatury przechowywania. Przy zachowaniu temperatury -18°C lub niższej zalecane są następujące okresy przechowywania: Produkty Miesiące Wołowina 6-8 Cielęcina 3-6 Podroby 1-2 Wieprzowina 3-6 Drób 6-8 Jaja 3-6 Ryby 3-6 Warzywa 10-12 Owoce 10-12

• Dotyczy urządzeń z komorą zamrażarki w dol- nej części sprzętu ** Dotyczy urządzeń posiadających komorę za- mrażarki (*/***) *** Nie dotyczy urządzeń wyposażonych w komory zamrażania oznaczonych (*/***) Komora szybkiego chłodzenia nie służy do prze- chowywania mrożonego jedzenia. W komorze tej można wytwarzać i przechowywać kostki lodu.***16

Poradypraktyczne ● Nie umieszczać lodówki ani zamrażarki w po- bliżu grzejników, piekarników lub narażać na bezpośrednie działanie promieni słonecznych. ● Upewnić się, że otwory wentylacyjne nie są zakryte. Raz lub dwa razy do roku należy je oczyścić, odkurzyć. ● Wybrać właściwą temperaturę: temperatura 6 do8°C w lodówce oraz -18°C w zamrażarce jest wystarczająca. ● Podczas wyjazdu na urlop, należy zwiększyć temperaturę w lodówce. ● Drzwi lodówki lub zamrażarki otwierać tylko, gdy jest to konieczne. Dobrze jest wiedzieć, jaka żywność jest przechowywana w lodówce i dokładnie gdzie się znajduje. Niewykorzystane produkty należy jak najszybciej schować z powrotem do lodówki lub zamrażarki zanim się nagrzeją. ● Regularnie wycierać wnętrze lodówki ściereczką nasączoną łagodnym detergentem. Urządzenia bez funkcji automatycznego rozmrażania, należy regularnie rozmrażać. Nie pozwolić na uformo- wanie się warstwy szronu o grubości powyżej 10 mm. ● Uszczelkę wokół drzwi utrzymywać w czysto- ści, w przeciwnym wypadku drzwi nie będą się całkowicie domykać. Należy zawsze wymienić uszkodzoną uszczelkę. Cooznaczajągwiazdki?

• Temperatura nie wyższa niż -6°C wystarcza do przechowania zamrożonej żywności przez około tydzień. Szuady lub komory oznaczone jedną gwiazdką spotyka się (najczęściej) w tańszych lodówkach. ** W temperaturze poniżej -12°C można prze- chowywać żywność przez 1-2 tygodnie bez utraty smaku. Nie jest ona wystarczająca do zamrażania żywności. *** Głównie stosowane do zamrażania żywności w temperaturze poniżej -18°C. Pozwala na zamrożenie świeżej żywności o masie do 1 kg. **** Tak oznaczone urządzenie pozwala na prze- chowywanie żywności w temperaturze poniżej -18°C i zamrażanie większych ilości żywności. Strefytemperaturwlodówce ● Ze względu na naturalną cyrkulację powietrza, w komorze lodówki występują różne strefy tem- peratur. ● Obszar najchłodniejszy znajduje się bezpośred- nio ponad szuadami na warzywa. W tej stree należy przechowywać delikatne i łatwo psujące się produkty jak: - ryby, mięso, drób, - wędliny, gotowe potrawy, - potrawy lub wypieki zawierające jaja lub śmietanę, - świeże ciasto, mieszanki ciast, - pakowane warzywa i inną świeżą żywność z etykietą nakazującą przechowywanie w temperaturze około 4°C. ● Najcieplej jest w górnej części drzwi. Tutaj naj- lepiej przechowywać masło i sery. Produkty,którychnienależyprzechowywaćw lodówce ● Nie wszystkie produkty nadają się do przecho- wywania w lodówce. Należą do nich: - owoce i warzywa wrażliwe na niskie temperatury, jak na przykład banany, avocado, papaja, marakuja, bakłażany, papryka, pomidory i ogórki, - owoce niedojrzałe, - ziemniaki. Przykładowerozmieszczenieproduktów wurządzeniu(Rys.12).17

ODSZRANIANIE,MYCIEIKONSERWACJA Do czyszczenia obudowy i części plastikowych wyrobu nigdy nie używać rozpuszczalników oraz ostrych, ściernych środków czyszczących (np. proszków czy mleczek do czyszczenia)! Stosować tylko delikatne środki myjące w płynie oraz miękkie szmatki. Nie używać gąbek. Odszranianieimyciechłodziarki*** ● Na ścianie tylnej komory chłodziarki po wsta je szron, który jest usuwany au to ma tycz nie. W czasie odszraniania, wraz ze skro pli na mi, do otworu w rynience mogą do sta wać się zanie- czyszczenia. Może to spo wo do wać zatkanie o t w o r u . W t a k i m p r z y p a d k u o t w ó r n a l e ż y d e l i k a t nie prze tkać przepychaczem (Rys. 13). ● Urządzenie pracuje cyklicznie: chło dzi (wówczas na ścianie tylnej osa dza się szron) następnie odszrania się (krople spływają po ścianie tylnej). Przed przystąpieniem do czyszczenia należybezwzględnieodłączyćurządze- nieodzasilania,poprzezwyjęciewtyczki zgniazdka sieciowego, wyłączenie lub wykręcenie bezpiecznika. Nie wolno dopuścićdotego,abywodadostałasię dopanelusterowanialuboświetlenia. ● Nie zalecamy stosować środków do roz mra ża nia w aerozolu. Mogą one po wo do wać powstawanie mie sza nin wy bu cho wych, zawierać roz pusz- czal ni ki mo gą ce uszkodzić pla sti ko we części urzą dze nia, a nawet być szko dli we dla zdro wia. ● Należy zwrócić uwagę, aby w miarę moż li wo ści woda używana do mycia nie spły wa ła przez otwór odpływowy do po jem ni ka odparowania. ● Całe urządzenie z wyjątkiem uszczel ki drzwi na- leży myć delikatnym de ter gen tem. Uszczelkę w drzwiach należy wyczyścić czy stą wodą i wytrzeć do sucha. ● Należy umyć ręcznie dokładnie wszystkie ele- menty wyposażenia (pojemniki na warzywa, balkoniki, półki szklane itp.). Odszranianieimyciezamrażarki** ● Odszranianie komory zamrażania za le ca się połączyć z myciem wyrobu. ● Większe nagromadzenie się lodu na powierzch- niach mrożących, utrudnia sku tecz ność pracy urządzenia i po wo du je zwiększone zużycie energii elek trycz nej. ● Zalecamy rozmrażać urządzenie przy naj mniej raz lub dwa razy w roku. W razie większego nagromadzenia się lodu, rozmrażanie należy przeprowadzać częściej. ● Jeśli w środku znajdują się produkty, to należy ustawić pokrętło na pozycję max. na około 4 godziny przed planowanym rozmrożeniem. Za- pewni to mo zli wość przechowywania produktów w tem pe ra tu rze otoczenia przez dłuższy czas. ● Po wyjęciu żywności z zamrażarki należy włożyć do miski, owinąć kilkoma warstwami papieru gazetowego, zawinąć w koc i przechowywać w chłodnym miejscu. ● Rozmrażanie zamrażarki powinno być przepro- wadzone możliwie szybko. Dłuż sze przecho- wywanie produktów w temperaturze otoczenia, skraca czas ich przydatności do spożycia. Abyodszronićkomoręzamrażarki,należy**: ● Wyłączyć urządzenie przy pomocy panelu ste- rowania, następnie wyjąć wtyczkę z gniazdka. ● Otworzyć drzwi, wyjąć produkty. ● W zależności od modelu wysuń kanalik odpły- wowy znajdujący się w dolnej części komory zamrażarki i podstaw naczynie. ● Zostawić drzwi otwarte, przyspieszy to proces rozmrażania. Dodatkowo można umieścić w komorze zamrażarki naczynie z gorącą (ale nie gotującą się) wodą. ● Wymyć i wysuszyć wnętrze za mra żar ki. ● Uruchomić urządzenie zgodnie z od po wied nim punktem instrukcji. Automatyczneodszranianiechłodziarki**** Komora chłodziarki została wyposażona w funk- cjęautomatycznego odszraniania. Jednakże na tylnej ścianie komory chłodziarki może stworzyć szron. Dzieje się tak zazwyczaj, gdy wiele świe- żychproduktów spożywczych przechowuje się w komorze chłodziarki. Automatyczneodszranianiezamrażarki**** Komora zamrażarki została wyposażona w funkcjęautomatycznego odszraniania (no-frost). Żywnośćjest zamrażana schłodzonym powietrzem obiegowym, a wilgoć z komory zamrażarki odprowadzana na zewnątrz. W rezultacie w za- mrażarce nie tworzy się zbędne oblodzenie i szron a produkty nie przymarzają do siebie. Mycieręcznekomorychłodziarkiizamrażar- ki.**** Zaleca się aby co najmniej raz do roku umyć komoręchłodziarki i zamrażarki. Zapobiega to powstawaniu bakterii i nieprzyjemnych zapachów. Należy wyłączyć cały wyrób, wyciągnąć z komór produkty i umyć przy użyciu wody z dodatkiem delikatnego detergentu. Na koniec wytrzeć komory szmatką. Wyjmowanieiwkładaniepółek Unieść i wysunąć półkę, a następnie wsunąć do oporu tak, aby zatrzask półki znalazł się w wybraniu prowadnicy (Rys. 15). Wyjmowanieiwkładaniebalkonika Unieść balkonik, wyjąć i wsadzić od góry z powro- tem w pożądane położenie (Rys. 16). Wżadnymwypadkudownętrzaza- mrażarkiniewolnowstawiaćgrzejnika elektrycznego,nawiewowego,anisu- szarkidowłosów. ** Dotyczy urządzeń posiadających komorę zamrażarki (*/***). Nie dotyczy urządzeń z Systemem Bezszronowym *** Dotyczy urządzeń posiadających komorę chłodziarki. Nie dotyczy urządzeń z Systemem Bezszronowym **** Dotyczy urządzeń wyposażonych w System Bezszronowy18

LOKALIZACJA USTEREK Objawy Możliweprzyczyny Sposóbnaprawy Urządzenie nie działa Przerwa w obwodzie instalacji elektrycznej - sprawdzić, czy wtycz ka jest włożona prawidłowo do gniaz da sieci zasilającej - sprawdzić, czy ka bel zasilający urządzenia nie jest uszko dzo ny - sprawdzić, czy jest napięcie w gniazd ku pod łą cza- jąc inne urządzenie np. lamp kę nocną - sprawdzić, czy urządzenie jest włączone poprzez ustawienie termostatu na pozycji większej od "OFF" lub "0". Nie działa oświe tle nie we wnątrz komory Żarówka jest po lu zo wa na lub przepalona (W urządzeniach z oświetleniem żarowym). - sprawdzić punkt poprzedni “Urządzenie nie działa" - dokręcić lub wy mie nić przepaloną ża rów kę (W urzą- dzeniach z oświetleniem żarowym). Urządzenie zbyt słabo chło dzi i/lub mrozi Złe ustawienie pokrętła regulacyjnego - przestawić pokrętło na wyższą pozycję Temperatura otoczenia jest większa lub mniejsza od temparatury podanej w tabeli ze specykacją techniczną urządzenia. - urządzenie przy sto so wa ne jest do pra cy w tem pe- ra tu rze, która jest podana w tabeli ze specykacją techniczną urządzenia. Urządzenie stoi w miej scu nasłonecznionym lub w pobliżu źródeł cie pła - zmienić miej sce ustawienia urzą dze nia wg. in- struk cji ob słu gi Jednorazowy za ła du nek dużą ilością cie- płych pro duk tów - poczekać do 72 godzin na wy chło dze nie (zmro że- nie) pro duk tów i osiągnięcie żądanej tem pe ra tu ry wewnątrz komory Utrudniony obieg po wie trza wewnątrz urzą- dze nia - ułożyć produkty spożywcze i pojemniki tak aby nie do ty ka ły tylnej ściany chło dziar ki Utrudniony obieg po wie trza z tyłu urzą- dze nia - odsunąć urzą dze nie od ściany min. 30 mm Drzwiczki chłodziarki/zamrażarki są zbyt czę sto otwierane i/lub za dłu go pozostają otwarte - zmniejszyć czę sto tli wość otwierania drzwi i/lub skrócić czas, w którym drzwi po zo sta ją otwarte Drzwi nie domykają się - produkty i pojemniki ułożyć tak aby nie utrudniały zamykania drzwi Kompresor rzadko się załącza - sprawdzić, czy temperatura otoczenia nie jest mniejsza niż zakres klasy klimatycznej Źle włożona uszczelka drzwi - wcisnąć uszczelkę Ciągła praca urzą- dze nia Złe ustawienie pokrętła regulacyjnego - przestawić pokrętło na niższą pozycję Pozostałe przyczyny jak w ptk. „Urządzenie zbyt słabo chodzi i/lub mrozi” - sprawdzić wg ptk. poprzedniego „Urządzenie zbyt słabo chłodzi i/lub mrozi” W dolnej czę ści chło dziar ki gro ma dzi się woda Otwór odprowadzenia wody jest niedrożny (dotyczy urządzeń z otworem do odprowa- dzania skroplin) - przeczyścić otwór odpływowy (patrz instrukcja obsługi rozdział - „Odszranianie chłodziarki”) Utrudniony obieg powietrza wewnątrz komory - ułożyć produkty spożywcze i pojemniki tak aby nie dotykały tylnej ściany chłodziarki Dźwięki nie po cho- dzą ce od normalnej pra cy urzą dze nia Urządzenie nie jest wypoziomowane - wypoziomować urządzenie Urządzenie styka się z meblami i/lub inny- mi przedmiotami - urządzenie ustawić swobodnie tak, aby nie doty- kało innych przedmiotów W trakcie normalnego użytkowania sprzętu chłodniczego mogą wystąpić różnego rodzaju dźwięki, które nie mają żadnego wpływu na poprawną pracę lodówki. Dźwięki,którełatwousunąć: ● hałas, gdy lodówka nie stoi pionowo - wyregulować ustawienie przy pomocy wkręcanych nóżek z przodu. Ewentu- alnie pod rolki z tyłu podłożyć miękki materiał, szczególnie gdy podłoga jest z płytek. ● ocieranie się o sąsiedni mebel - odsunąć lodówkę. ● skrzypienie szuad lub półek - wyjąć i ponownie włożyć szuadę lub półkę. ● dźwięki od dotykających się butelek - odsunąć butelki od siebie. Dźwięki, które mogą być słyszalne podczas prawidłowej eksploatacji wynikają z pracy termostatu, sprężarki (załącze- nie), układu chłodniczego (kurczenie i rozszerzanie materiału pod wpływem różnic temperatur oraz przepływu czynnika chłodzącego).19

Oświadczenieproducenta Producent deklaruje niniejszym, że wyrób ten spełnia zasadnicze wymagania wy mie nio nych poniżej dyrektyw europejskich: ● dyrektywy niskonapięciowej 2014/35//WE, ● dyrektywy kompatybilności elek tro ma gne tycz nej 2014/30/WE, ● dyrektywy ekoprojektowania 2009/125/WE i dlatego wyrób został oznakowany oraz została wystawiona dla niego deklaracja zgodności udo- stępniana organom nadzorującym rynek. OCHRONAŚRODOWISKA Ochronawarstwyozonowej Do produkcji naszego wyrobu użyto środków chłodniczych i spieniających w 100% wolnych od FCKW i FKW, co wpływa korzystnie na ochronę warstwy ozo- nowej i zmniejszenie efektu cieplarnianego. Natomiast zastosowana nowoczesna technologia i przyjazna dla środowiska izolacja powoduje niskie zużycie energii. Recyklingopakowania Nasze opakowania wyko- nywane są z materiałów przyjaznych dla środowiska naturalnego, nadających się do ponownego wykorzystania: l Opakowanie zewnętrzne z tektury / folii l Kształt z wolnego od FCKW, polistyrenu spienionego (PS) l Folie i worki z polietylenu (PE)

WYCOFANIE Z EKSPLOATACJI

Jeżeli nie będziemy wię- cej użytkować wyrobu, to przed zło mo wa niem ze zużytego sprzętu należy odciąć przewód przyłącze- niowy. To urządzenie jest ozna- czone zgodnie z Dyrekty- wą Europejską 2002/96/WE oraz polską Ustawą o zużytym sprzęcie elektrycznym i elektronicznym symbolem przekreślonego kontenera na odpady. Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego. Użytkownik jest zobowiązany do odda- nia go prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednost- ki, tworzą odpowiedni system umożliwiają- cy oddanie tego sprzętu. Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz nie- właściwego składowania i przetwarzania takiego sprzętu. KLASA KLIMATYCZNA Klasaklimatyczna Dozwolonatemperatura otoczenia SN od +10°C do +32°C N od +16°C do +32°C ST od +16°C do +38°C T od +16°C do +43°C Informacja o klasie klimatycznej urządzenia znajduje się na tabliczce znamionowej. Wskazuje ona, w jakiej temperatu- rze otoczenia (tj. pomieszczenia, w którym pracuje) wyrób działa optymalnie (prawidłowo).20

ZALECA SIĘ, aby zmiany kierunku otwierania drzwi chłodziarki dokonywał serwisant. Należy jednak mieć na uwadze, że wykonanie tej usługi nie wchodzi w zakres usług gwarancyjnych. Przy samodzielnej zmianie kierunku otwierania drzwi, zaleca się wykonywanie tej czynności z udziałem dodatkowej osoby do pomocy. Potrzebne narzędzia: klucz nr 8 i nr 10, śrubokręt. Przy zmianie kierunku otwierania drzwi, NIE kłaść urządzenia w pozycji poziomej! Postępować zgodnie z poniższymi instrukcjami: UWAGA! Wyłączyć komorę chłodziarki i zamrażarki - użyć sensorów 1 i 6. Po wyłączeniu komór, sen- sory staną się szare (patrz Rys. 3). Wyłączyć urządzenie - wyjąć wtyczkę kabla zasilającego z gniazda sieciowego.

1. Wykręcić cztery śruby (13) i zdjąć osłonę drzwi (12) z górnych drzwi.

2. Zdjąć zatyczki (c) znajdujące się na skrzydle i wewnątrz drzwi.

3. Zdjąć zacisk (14) i wyciągnąć przewód (15) z drzwi wraz z tuleją (16). Przed wykonaniem tej czyn-

ności, odłączyć złącza (23) przewodu 15 i 24 z elektronicznego sterownika.

4. Wyjąć górny wspornik (6) wraz z nakrętką i uszczelkami oraz podkładką znajdującą się pod wspor-

5. Zdjąć drzwi chłodziarki (1). Zdjąć zatyczkę (5) znajdującą się u dołu. Aby drzwi otwierały się na lewą

stronę, przykręcić zatyczkę (5) po przeciwnej stronie drzwi (dołączona do zestawu).

6. Wyjąć środkowy wspornik (4) wraz z uszczelkami na osi oraz element plastikowy.

7. Zdjąć drzwi zamrażarki (3). Zdjąć zatyczkę (25) znajdującą się u dołu. Aby drzwi otwierały się na

lewą stronę, przykręcić zatyczkę po przeciwnej stronie drzwi (dołączona do zestawu).

8. Zdjąć dolną osłonę (11) wraz z małą zatyczką (10).

9. Wyjąć oś (2) wraz z uszczelkami oraz część mocującą (26) dolnego wspornika (7) i przykręcić je do

wspornika 7 po przeciwnej stronie komory, symetrycznie względem ich poprzedniego położenia.

10. Zdjąć nakrętki (8) z części oddzielającej komorę chłodziarki od komory zamrażarki i umieścić w

otworach po przeciwnej stronie.

11. Zdjąć zatyczki (9) z drzwi komory zamrażarki i umieścić je (wcisnąć) po przeciwnej stronie.

12. Umieścić drzwi komory zamrażarki na wsporniku (7) i osi (2).

13. Przekręcić wspornik (4) wraz z uszczelkami na osi i plastikową podkładką o 180 stopni i włożyć oś

wspornika w śrubę drzwi zamrażarki po przeciwnej stronie uszczelek na osi w górnej i dolnej części wspornika.

14. Wykręcić cztery śruby (18) i zdjąć panel ozdobny (19).

15. Przełożyć przewód (15) na drugą stronę komory, symetrycznie względem jego poprzedniego poło-

żenia. Umieścić przewód w specjalnym zagłębieniu po lewej stronie. Upewnić się, że przewód nie posiada mocnych zagięć.

16. Przykręcić panel ozdobny. Przed wykonaniem tej czynności, umieścić przewód po lewej stronie

komory, symetrycznie do jego poprzedniego położenia.

17. Umieścić drzwi komory chłodziarki na osi wspornika (4).

18. Przełożyć przewód 24 w drzwiach komory chłodziarki na drugą stronę drzwi i powiesić na wolnym

zacisku (22). Podłączyć złącza (23) przewodów 15 i 24.

19. Przekręcić wspornik 6 wraz z uszczelkami na osi i plastikową podkładką o 180°. Wyjąć oś i uszczel-

ki i umieścić po drugiej stronie wspornika. Po umieszczeniu osi wspornika 6 w drzwiach komory chłodziarki, przymocować po przeciwnej stronie chłodziarki, w dolnych otworach.

20. Przykręcić osłonę (12) w górnej części drzwi chłodziarki. Użyć osłon c, aby zakryć wspornik 6 i

pozostałą pustą przestrzeń.

21. Umieścić zatyczkę (10) w osłonie dolnej (11) po przeciwnej stronie i umieścić osłonę w jej poprzed-

nim położeniu. ZMIANAKIERUNKUOTWIERANIADRZWI(Rys.20)21

GWARANCJA,OBSŁUGAPOSPRZEDAŻNA

Gwarancja Świadczenia gwarancyjne wg karty gwarancyjnej. Producent nie odpowiada za jakiekolwiek szkody spowodowane nieprawidłowym po stę po wa niem z wy- robem. Obsługaposprzedażna W przypadku gdy zaistnieją jakiekolwiek problemy związane z użytkowaniem sprzętu Amica to nasze CENTRUM SERWISOWE zapewni Państwu szybką i w pełni profesjonalną pomoc. Chcemy bowiem wszystkim, którzy zaufali marce Amica zagwarantować pełen komfort ko rzy sta nia z naszego wyrobu. PL22

SOUČÁSTIVYBAVENÍ PL CZ 1 Oświetlenie 2 Półka szklana 3 Szyba nad pojemnikiem FRESH ZONE 4 Pojemnik FRESH ZONE 5 Szklana półka nad pojemnikami 6 Pojemnik na warzywa 7 Szuada w zamrażarce 8 Pokrywa balkonika górnego 9 Pojemnik na jajka 10 Balkonik średni 11 Balkonik mały 12 Balkonik duży 13 Skraplacz 14 Pojemnik na skropliny 15 Kompresor 16 Panel sterowania 17 Wieszak na butelki
