BEDIENUNGSANLEITUNG VKS 15412 W AMICA

INBETRIEBNAHME UND BETRIEBSBEDINGUNGEN DES GERÄTES

BEDIENUNG UND FUNKTIONEN

ENERGIESPARENDE NUTZUNG DES KÜHLSCHRANKS

ABTAUEN, REINIGEN UND PFLEGEN

LOKALISIERUNG VON STÖRUNGEN

Das Gerät ist ausschließlich für den Einsatz im Haushalt bestimmt. Der Hersteller behält sich das Recht vor, Änderungen vorzunehmen, die die Gerätefunktion nicht beeinträchtigen.

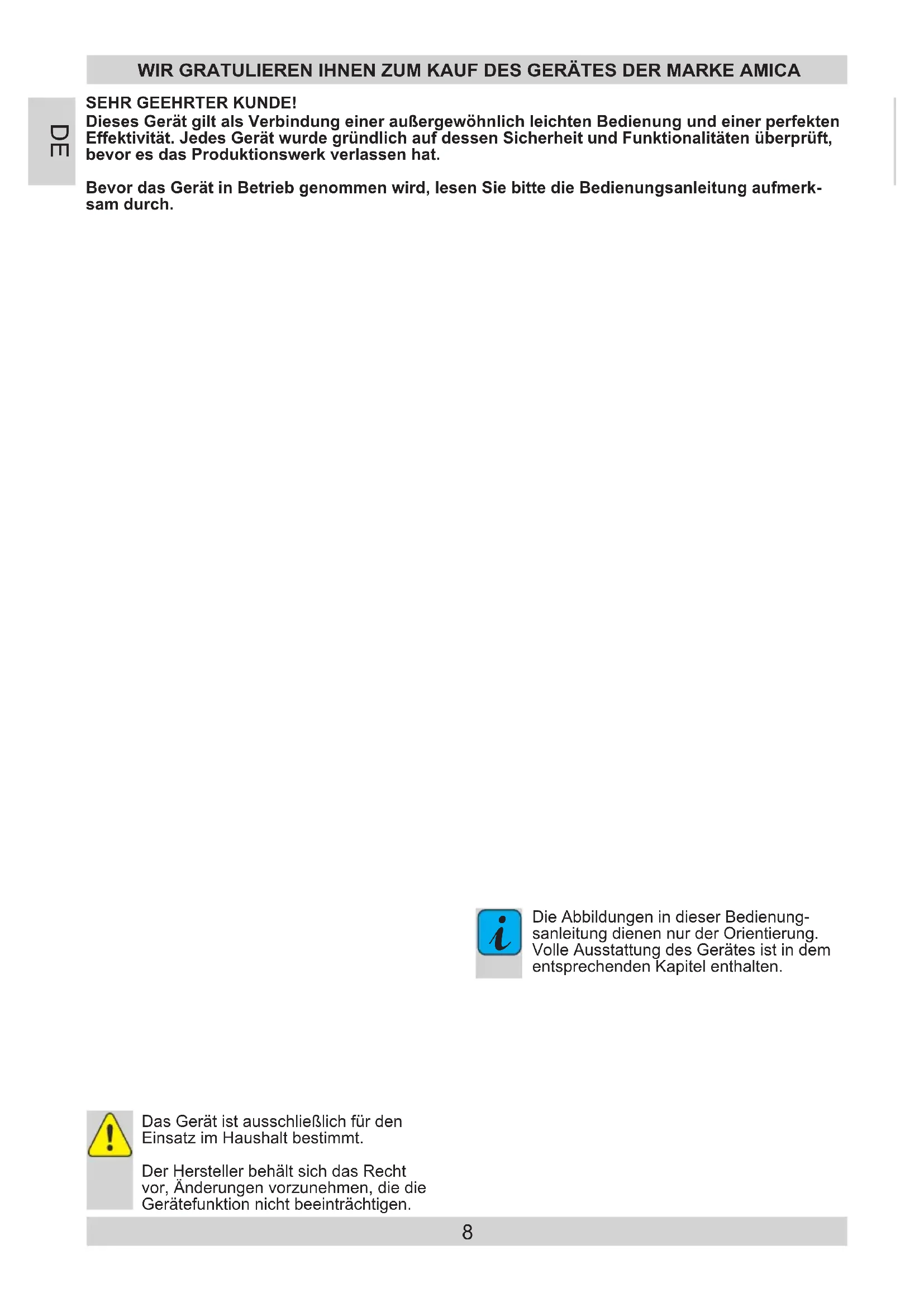

Die Abbildungen in dieser Bedienung- sanleitung dienen nur der Orientierung. Volle Ausstattung des Gerätes ist in dem entsprechenden Kapitel enthalten. Dieses Gerät gilt als Verbindung einer außergewöhnlich leichten Bedienung und einer perfekten Effektivität. Jedes Gerät wurde gründlich auf dessen Sicherheit und Funktionalitäten überprüft, bevor es das Produktionswerk verlassen hat. Bevor das Gerät in Betrieb genommen wird, lesen Sie bitte die Bedienungsanleitung aufmerk- sam durch. SEHR GEEHRTER KUNDE! WIR GRATULIEREN IHNEN ZUM KAUF DES GERÄTES DER MARKE AMICA DE9 SICHERHEITSHINWEISE

Manche Bestimmungen dieser Bedienungsanleitung wurden für die Kühlgeräte verschiedener Art (für den Kühlschrank, Kühl-Gefriergerät oder Gefriergerät) vere- inheitlicht. Die Information über die Art Ihres Gerätes ist dem Produktdatenblatt, das dem Gerät beigelegt wur- de, zu entnehmen. Der Hersteller haftet nicht für die Schäden, die Folge der Nichteinhaltung inder vorliegenden Gebrauchsan- weisung angeführten Prinzipien sind. Bewahren Sie diese Gebrauchsanweisung auf, um sie in Zukunft auszunutzenoder einem eventuellen Na- chbesitzer übergeben zu können. Das Gerät darf nicht durch Personen (darunter auch Kinder) mit eingeschränkten körperlichen, sinnlichen oder psychischen Fähigkeiten sowie durch unerfahre- ne sowie solche Personen, die das Gerät nicht kennen, bedient werden, es sei denn, es geschieht unter Au- fsicht oder gemäß der Anweisungen der für ihre Sicher- heit verantwortlichen Personen. Erlauben Sie nicht den Kindern das Gerät ohne Aufsicht zu bedienen. Erlauben Sie den Kinder nicht mit dem Gerät zu spielen. Lassen Sie die Kinder nicht sich auf die aufschiebbaren Bestandteile des Kühlschranks zu setzen oder auf der Kühlschranktür zu hängen. Das Kühl-Gefriergerät arbeitet ordnungsgemäß bei einer Raumtemperatur, die in der Tabelle mit der tech- nischen Spezikation angegeben ist. Das Gerät ist nur für den Gebrauch in Innenräumen geeignet, allerdings nicht in unbeheizten Kellerräumen, Hausuren oder Sommerhäusern. Zum Aufstellen und Verschieben des Gerätes dürfen nie die Türgriffe, die Kondensatorröhrchen oder die Kompressoreinheit benutzt werden. Das Kühl- und Gefriergerät sollte während des Trans- ports oder der Aufstellung nur bis zu 40° geneigt wer- den. Ist der Winkel größer, darf das Gerät erst nach 2 Stunden eingeschaltet werden. (Abb. 2).10 Vor jeder Wartungsarbeit ist der Netzstecker aus der Steckdose zu entfernen. (Nicht am Kabel, sondern im- mer am Netzstecker ziehen). Knackende Geräusche sind eine Folge der Materia- lausdehnung bzw. –zusammenziehung einzelner Bau- elemente, die durch Temperaturschwankungen des Kühlmittels hervorgerufen werden. Aus Sicherheitsgründen ist das Gerät niemals selbstän- dig zu reparieren , sondern nur durch Mitarbeiter einer autorisierten Fachwerkstatt. Nur so bleibt die vom Her- steller gewährte Garantie erhalten. Im Falle einer Beschädigung des Kühlkreislaufs muss der Raum, in dem das Gerät aufgestellt wurde, einige Minuten gut durchgelüftet werden (Das Gerät mit Iso- butan R600a benötigt einen Raum von mindestens 4 qm Fläche.) Angetaute Lebensmittel dürfen auf keinen Fall wieder eingefroren werden Getränke in Flaschen und Dosen, dürfen nicht im Tief- kühlbereich aufbewahrt werden. Die Flaschen und Do- sen platzen! Das aus dem Gefrierraum her- ausgenommene Gefrier- gut (Eis, Eiswürfel usw.) darf nicht direkt in den Mund genommen werden, es könnte schmerzhafte Erfrierun- gen verursachen. Das Kühlsystem niemals beschädigen. Das Kältemittel ist leicht entammbar. Bei Kontakt mit den Augen sofort gründlich mit Wasser spülen und einen Arzt konsultie- ren. Ist die Anschlussleitung beschädigt, muss sie ersetzt werden. Diese darf nur von einer autorisierten Fa- chwerkstatt ausgewechselt werden. Das Gerät dient zur Aufbewahrung von Nahrungsmit- teln, zu anderen Zwecken nicht verwenden. Das Gerät ist für die Dauer solcher Handlungen wie Re- inigung, Wartung oder Änderung des Aufstellungsstan- dortes von der Stromversorgung ganz (durch Ziehen des Netzsteckers aus der Steckdose) zu trennen. SICHERHEITSHINWEISE DE11 Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder ge- istigen Fähigkeiten oder mit mangelnder Erfahrung und Unkenntnis verwendet werden, wenn sie in die sichere Verwendung des Geräts eingewiesen wurden und sie die mit ihm verbundenen Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Die Reini- gung und Wartung des Gerätes dürfen von Kindern nicht erfolgen, es sei denn, dass sie das 8. Lebensjahr vollendet haben und von einer zuständigen Person be- aufsichtigt wurden. Anti-bacteria System (Kommt je nach dem Modell vor. Auf das Vorhandensein wird mit einem entsprechenden Aufkleber im Inneren des Gerätes hingewiesen) - Die spezielle antibakterielle Silberionen-Beschichtung im Innen- raum des Kühlschrankes verhindert aktiv die Vermehrung unerwünschter Bakterien und die Entste- hung des Schimmels. Sie sorgt auf diese Weise für entschieden mehr Hygiene. Dank der antibakteriellen Silberionen- Beschichtung entsteht kein unerwünsch- ter Geruch und die Produkte bleiben länger frisch Um mehr Platz im Gefriergerät zu bekommen, können die Schubladen herausgenommen und die Produkte di- rekt in die einzelnen Fächer gelegt werden. Die thermi- schen und mechanischen Eigenschaften des Gerätes werden hiervon nicht betroffen. Der deklarierte Nutzin- halt des Gefriergerätes wurde bei herausgenommenen Schubladen ermittelt. SICHERHEITSHINWEISE DE12

INBETRIEBNAHME UND BETRIEBSBEDINGUNGEN DES GERÄTES

Vorbereitung für den ersten Berieb l Das Gerät auspacken. Klebebänder ent- fernen. Eventuell verbliebene Kleberreste können mit einem milden Reinigungsmittel beseitigt werden. l Die aus geschäumtem Polystyrol herge- stellten Verpackungsteile nicht wegwer- fen. Falls sich ein erneuter Gerätetran- sport als notwendig erweist, ist das Gerät mit Hilfe dieser Polystyrolelemente und der Folie einzupacken und mit einem Klebeband zu sichern. l Das Innere des Gerätes und seine Aus- stattungselemente mit lauwarmem Wasser unter Zusatz eines Geschirrspül- mittels abwaschen und trocknen lassen. l Das Gerät auf einem ebenen, horizon- talen und stabilen Grund in einem troc- kenen und belüftbaren Raum aufstellen. Nicht di- rekter Sonnenbestrahlung aussetzen. Nicht in der Nähe von Wär- mequellen wie Herde Heizkörper, Zen- tralheizung oder Heisswasser- Anlagen aufstellen. l Entfernen Sie vor Inbetriebnahme des Geräts die Schutzfolie. l Das Gerät sollte möglichst eben auf- gestellt werden – Unterschiede können dank der höhenverstellbaren Füße ausgeglichen werden (Abb. 3). l Damit freies Öffnen der Tür sichergestellt werden kann, wurde die Entfernung zwischen der Seitenwand des Gerätes (auf der Seite der Scharniere) und der Raumwand in der Abbildung 5 darge- stellt.* l Der Aufstellungsraum muss stets gut belüftet sein. (Abb. 6).* Mindestabstände zu Wärmequel- len: - zu Elektro- oder Gasherde u.ä. : 3 cm, - zu Öl- oder Kohlebeistellherde : 30 cm, - zu Einbaubacköfen - 5 cm Wenn die oben genannten Mindestab- stände nicht eingehalten werden kön- nen, muss eine geeignete Isolierplatte zur Reexion der Wärmestrahlung ver- wendet werden. l Die hintere Kühlschrankwand, ins- be- sondere der Verdampfer und die Kühl- systembaugruppe, dürfen nicht mit den Rohren der Zentralheizung und eines Abusssystems in Berührung kommen. l Eine Manipulation des Kältemittel- kreislaufs ist verboten.. Es ist darauf zu achten, dass das Kapillarrohr, das sich im Hohlraum der Kältemaschine bendet, nicht beschädigt wird. Dieses Rohr darf weder gebogen noch geknickt werden. l Falls der Benutzer das Kapillarrohr beschädigt, verliert er seine Garantie- ansprüche. (Abb. 8). l Der Türgriff bendet sich bei einigen Modellen im Innern des Geräts und muss noch montiert werden. Elektrischer Anschluss l Vor Inbetriebnahme des Geräts stellen Sie die Temperaturregelung auf „OFF“ oder in eine Position, die das Gerät vom Stromnetz trennt ( s. Steuerungsbe- schreibung) l Das Gerät ist an eine 230V / 50 Hz Wechselstromleitung über eine vor- schriftsmäßig installierte, geerdete und durch eine 10A –Sicherung geschützte Steckdose anzuschließen. l Das Gerät erfüllt die VDE – Norm. Der Hersteller lehnt jede Haftung für even- tuell entstandene Schäden ab, deren Ursachen auf das Nichtbefolgen dieser Vorschrift zurückzuführen sind. l Keine Adapter, Mehrfachstecker oder zweiadrige Verlängerungskabel ohne Nullleiter verwenden. Sollte ein Verlän- gerungskabel nötig sein, muss es der VDE/GS – Norm entsprechen. l Verlängerungsschnur verwendet wird, muss sich die Steckdose in einem sicheren Abstand zu Amarturen mit iessendem Wasser benden. l Die Daten auf dem Typenschild, das im Inneren des Kühlschranks angebracht ist, sind unbedingt zu beachten**. Gerät vom Stromnetz trennen l Das Gerät muss problemlos vom Strom- netz zu trennen sein, indem man den Stecker herauszieht oder den zweipoli- gen Schalter betätigt. (Abb. 9).

• Gilt nicht für Einbau-Geräte ** Modell abhängig DE13

Temperaturregelung Die Einstellung der Kühlschranktemperatur erfolgt durch Drehung des Temperaturreglers. Mögliche Positionen: Gerät ausschalten - Position OFF/0 Maximaltemperatur - Position 1 Normaltemperatur - Position 2-6 Minimaltemperatur - Position 7 Den Kühl-und Gefrierraum frühe- stens 4 Stunden nach Inbetriebnah- me des Gerätes füllen. Kühlschranktemperatur Eine manuelle Änderung der Innentemperatur auf Grund der Jahreszeit ist nicht nötig. Die Erhöhung der Umgebungstemperatur wird durch den Temperaturfühler erkannt, was eine automatische Inbetrieb- nahme des Verdichters auslöst und damit die Betriebstemperatur langfristig stabil hält. Temperaturschwankungen Geringe Temperaturschwankungen sind eine normale Erscheinung die beispielsweise durch die Ein- lagerung vieler frischer Lebensmittel oder zu langes Öffnen der Tür auftreten können. Der eingestellte Temperaturwert wird üblicherweise schnell wieder erreicht. Wechsel der Beleuchtung* l Den Drehregler auf „OFF” stellen und anschließend den Stecker aus der Steckdose ziehen. l Die Abdeckung der Leuchte ausbauen und herausnehmen (Abb. 18). l Die Leuchte durch eine funktionierende Leuchte mit identischen Parametern wie die werkseitig im Gerät eingesetzte Leuchte ersetzen (220-240V, max. 10W, E14, maximale Größe der Leuchte: Innendurchmesser - 26 mm, Länge 55 mm). l Die Abdeckung wieder einsetzen. Keine Leuchten mit höherer oder niedrigerer Leistung einsetzen, geeignet sind nur Leuchten mit den vorstehend angegebenen Parametern. Das eingesetzte Leuchtmittel ist für die Beleuchtung von Räumen nicht geeignet.

• Gilt für Geräte, die werkseitig mit Glühlampen ausgestattet sind und für ausgewählte Geräte, die mit LED-Leuchten in Form eines Leuchtmittels mit dem E14-Gewinde ausgestattet sind. DE14

BEDIENUNG UND FUNKTIONEN

Aufbewahren der Lebensmittel im Kühl- und Gefrierraum Beim Aufbewahren von Lebensmitteln in diesem Gerät sollten folgende Empfehlun- gen eingehalten werden: lDie Lebensmittel sollten auf Tellern, in Be- hältern oder in für Lebensmittel bestimmte Folie verpackt aufbewahrt werden. Sie sind gleich- mäßig auf den Abstellächen zu verteilen. lEs ist zu beachten, dass die Lebensmittel die hintere Kühlraumwand nicht berüh- ren, da es sonst zur Reif- oder Feuch- tigkeitsbildung auf dem Gefriergut kommen kann. lKeine heissen Speisen in den Kühlschrank le- gen. lLebensmittel, die leicht fremde Gerüchen an- nehmen, und solche mit einem starken Eigen- geruch sind in den Kühlfächern in Folienver- packung oder festverschliessbaren Gefässen aufzubewahren. lGemüse mit einem hohen Wassergehalt kann die Freisetzung von Wasserdampf verursachen, der jedoch die Kühlfunktion nicht beeinträchtigt. lVor dem Einlegen in den Kühlraum muss das Gemüse gut abgetrocknet werden. lEin übermäßiger Wassergehalt im Kühlgut (Blattgemüse) verkürzt die Aufbewahrungszeit. lVor dem Einlegen in den Kühlraum darf das Gemüse nicht gewaschen werden, da das Wa- schen einen natürlichen Schutz beseitigt. De- swegen empehlt es sich, das Gemüse erst vor dem Verzehr zu waschen. lDie Produkte sind in die Körbe 1, 2 und 3* zu le- gen, bis die natürliche Befüllungsgrenze erreicht ist. (Abb. 11a / 11b).**

1. VerpackteProdukte

3. Natürliche Befüllungsgrenze

lDie Lagerung von Produkten in den Draht- fächern des Kühlschrank-Verdampfers ist zuläs- sig.* lProdukte in den einzelnen Fächern dürfen 2 – 3 cm über der Befüllungsgrenze gelagert wer- den.** lUm mehr Lagerungsraum im Gefrierfach zu er- halten, kann man die Schubfächer 1 und 2 ent- fernen und die Produkte in die Metallregale des Verdampfers legen.* Tiefkühlung der Lebensmittel** lFast alle Lebensmittel eignen sich zum Einfrieren, ausgenommen roh zu verzehrendes Gemüse, z.B. Blattsalat. lNur hochqualitative Lebensmittel sind zum Einfrieren geeignet. Das Gefriergut sollte kle- inportioniert sein. lLebensmittel sind in geruchfreies, luft- und feuch- tigkeitsdichtes, sowie fett- und- laugenunempn- dliches Material zu verpacken. Polyethylen- und Aluminiumfolie sind am besten geeignet. lDie Verpackung muss dicht sein und an dem Gefriergut fest anliegen. Glasbehälter sind nicht zu verwenden. lEs wird empfohlen, bereits eingefrorene Produk- te so zu lagern, dass sie mit den einzufrierenden, frischen Lebensmitteln keine Berührung haben. lEs wird empfohlen, die Menge der zum Einfrieren vorgesehenen Frischprodukte entsprechend der technischen Gegebenheiten des Geräts (s. Tabelle) zu berechnen. lWir empfehlen, die gefrorenen Portionen auf eine Seite der Gefrierkammer zu schieben und die frischen Portionen auf die andere Seite zu legen. lZum Einfrieren der Produkte den mit diesen Zeichen markierten Raum (*/***) benut- zen. lDie Temperatur im Gefrierraum ist von folgenden Faktoren abhängig: Aussentemperatur, Befül- lung des Kühlschrankes, häuges Türenöffnen, Menge des abgelagerten Reifbeschlags und die Einstellung des Thermostaten. lLässt sich die Tür nicht sofort nach dem Schlies- sen wieder öffnen , empehlt es sich, 1 bis 2 Minuten zu warten, bis sich der entstandene Unterdruck ausgeglichen hat. Die Aufbewahrungszeit der tiefgekühlten Produkte ist von ihrer Qualität sowie der Aufbewahrung- stemperatur abhängig. Bei einer Temperatur von -18°C oder niedriger sollte folgende Aufbewahrungsdauer eingehalten werden: Produkte Monate Rindeisch 6-8 Kalbseisch 3-6 Innereien 1-2 Schweineeisch 3-6 Geügel 6-8 Eier 3-6 Fisch 3-6 Gemüse 10-12 Obst 10-12 Das Schnellgefrierfach ist fürs Aufbewahren tie- fgefrorener Lebensmittel nicht geeignet. In diesem Fach können Eiswürfel hergestellt und aufbewahrt werden.***

• Gilt für Geräte mit einem Gefrierfach im unte- ren Bereich des Gerätes. ** Gilt für Geräte mit einem Gefrierfach (*/***) *** Gilt nicht für Geräte mit einem Gefrierfach gekennzeichnet mit (*/***) DE15

ENERGIESPARENDE NUTZUNG DES KÜHLSCHRANKS

Praktische Ratschläge l Tiefkühltruhe nicht in der Nähe von Heiz- körpern oder Backöfen aufstellen und nicht direkter Sonneneinstrahlung aussetzen. l Sicherstellen, dass die Belüftungsöffnun- gen nicht verdeckt sind. Ein- bis zweimal pro Jahr sind die Belüftungsöffnungen von Staub zu reinigen. l Die richtige Temperatur einstellen: Eine Tempe- ratur von 6 bis 8°C im Kühlschrank und -18°C im Tiefkühlfach sind ausrei- chend. l Bei längerer Abwesenheit, z.B. im Urlaub, ist die Temperatur im Kühlschrank zu er- höhen. l Ein unnötiges Öffnen der Tür des Kühl- oder Tief- kühlschranks ist zu vermeiden. Unverbrauchte Produkte sind so schnell wie möglich wieder in den Kühl- oder Tiefkühlschrank zurückzulegen, bevor sie sich erwärmen. l Das Innere des Kühlschranks ist regelmäßig mit einem in Reinigungsmittel getränkten Lap- pen auszuwischen. Geräte ohne automatische Abtaufunktion müssen regelmäßig abgetaut werden. Die Entste- hung einer Eisschicht von mehr als 10 mm muss vermieden werden. l Die Türdichtung ist sauberzuhalten, anson- sten schließt die Tür nicht vollständig. Eine beschädigte Dichtung muss ausgewechselt werden. Was bedeuten die Sterne?

• Bei einer Temperatur von -6°C können tiefe- gekühlte Lebensmittel ungefähr eine Woche lang aufbewahrt werden. Mit einem Stern gekennzeichnete Schu- bladen oder Fächer sind (meistens) in preiswerteren Noname-Kühl- schränken zu nden. ** Bei einer Temperatur von -12°C können Leben- smittel für 1-2 Wochen ohne Geschmacksverlust gela- gert werden. Diese Temperatur ist jedoch für das Einfrieren von Lebensmitteln nicht ausreichend. *** Zum Einfrieren von Lebensmitteln werden hauptsächlich Temperaturen unter -18°C ver- wendet. Dies ermöglicht das Einfrieren von frischen Lebensmitteln mit einem Gewicht bis zu 1 kg. **** So gekennzeichnete Geräte ermögli- chen die Aufbewahrung von Lebensmit- teln bei einer Temperatur von unter -18°C und das Einfrieren größerer Mengen an Lebensmitteln. Zonen im Kühlschrank l Aufgrund der natürlichen Luftzirkulation entste- hen im Kühlschrank unterschiedliche Tempera- turzonen. l Der kühlste Bereich bendet sich direkt oberhalb der Gemüsefächer. In dieser Zone sind emp- ndliche und leicht verderbliche Lebensmittel aufzubewahren, wie - Fisch, Fleisch, Geügel - Aufschnitt, Fertiggerichte - ei- oder sahnehaltige Gerichte - frischer Kuchen, verschiedene Kuchen- sorten, - verpacktes Gemüse und andere frische Lebensmittel, deren Etikett eine Lage- rung bei einer Temperatur von ca. 4°C vorschreibt. l Im oberen Teil der Tür herrscht die höchste Temperatur. l Hier sollte am besten Butter und Käse aufbewahrt werden. Produkte, die nicht im Kühlschrank aufbewah- rt werden sollten. l Nicht alle Produkte eignen sich zur Aufbewah- rung im Kühlschrank. Zu ihnen gehören: - Gegen tiefe Temperaturen empndliches Obst und Gemüse, wie zum Beispiel Bananen, Avo- cados, Papayas, Maracujas, Zucchinis, Paprika, Tomaten und Gurken. - Unreife Früchte -Kartoffeln. Beispiel für die Lagerung von Lebensmitteln im Gerät (Abb. 12) DE16

ABTAUEN, REINIGEN UND PFLEGEN

Zum Reinigen des Gehäuses und der Kunststoffteile des Erzeugnisses keine Lösungsmittel sowie scharfe und Scheuerreinigungsmittel anwenden (z.B. Reini- gungsmittel- bzw. –milch)! Nur delikate flüssige Mittel und weiche Tücher verwenden. Keine Schwämme verwenden. Abtauen des Kühlraumes*** l An der hinteren Kühl- raumwand lagert sich Reif ab, der automatisch abgetaut wird. Beim Abtauen können mit den Kondensattropfen auch Verunre- inigungen in die Trichteröffnung der Rinne gelan- gen und dadurch die Ablassöffnung verstopfen. Um dies zu verhindern, sollte diese mit Hilfe des mitgelieferten Reinigungsinstruments vorsichtig durchstochen werden (Abb.13) l Das Gerät arbeitet zyklisch: Während des Kühl- prozesses lagert sich an der hinteren Wand ein Reifbeschlag ab. Dieser wird abgetaut, das Wasser sammelt sich in der Auffangvorrichtung. Vor dem Reinigen sollte das Gerät durch das Herausziehen des Steckers aus der Steckdose,durch das Ausschalten oder durch das Herausnehmen der Sicherung vom Stromnetz getrennt werden. Nicht zulassen, dass das Wasser in die Bedien- blende oder Beleuchtung gelangt. l Wir empfehlen, keine Auftaumittel in Sprayform zu verwenden. Sie können die Entstehung von explosiven Aerosolen verursachen. Lösungsmit- tel, die die Plastikteile des Gerätes schädigen, enthalten oft auch gesundheitsgefährdende Substanzen. l Kein Reinigungswasser darf durch die Ablassöf- fnung in den Abdampfbehälter gelangen. l Das gesamte Gerät, ausgenommen die Türdich- tung, sollte mit einem milden Reinigungsmittel gereinigt werden. Die Türdichtung nur mit kla- rem Wasser abwischen und trocknen lassen. l Alle Ausstattungselemente sollen sorgfältig gere- inigt werden (Obst und Gemüsefach, Türfächer, Glasplatten, usw.). Abtauen des Gefrierraumes** l Es wird empfohlen, das Gerät regelmäßig abzu- tauen und zu reinigen. l Eisablagerungen an den Gefrierflächen vermin- dern die Effizienz des Gerätes und bewirken eine Steigerung des Energieverbrauchs. l Es empfiehlt sich, das Gefriergerät minde- stens ein- oder zweimal im Jahr abzutau- en. Sollte sich mehr Eis bilden, sollte man das Auftauen öfter durchführen. l Befinden sich Lebensmittel im Gefrierraum, so ist der Temperaturregler 4 Stunden vor dem geplanten Abtauen auf „max.” zu stellen. Da- durch wird die Aufbewahrung des Gefrierguts bei Raumtemperatur während einer längeren Zeit möglich. l Das Gefriergut aus dem Gefrierraum he- rau- snehmen, in eine Schüssel legen, mit einigen Schichten Zeitungspapier und einer Wolldecke umwickeln und an einer kühlen Stelle aufbewah- ren. l Das Abtauen sollte möglichst schnell erfolgen. Wenn die Lebensmittel über einen längeren Ze- itraum bei Raumtemperatur aufbewahrt werden, verkürzt sich ihre Haltbarkeite ** Gilt für Geräte mit einem Gefrierfach (*/***). Gilt nicht für Geräte mit dem Frostfrei-System *** Gilt für Geräte mit einem Kühlbereich. Gilt nicht für Geräte mit dem Frostfrei-System **** Gilt für Geräte mit dem Frostfrei-System Abtauendes Gefrierraumes:** l Schalten Sie das Gerät mit dem Steuerung- spaneel ab und anschließend ziehen Sie den Netzstecker aus der Steckdose. l DieTür öffnen, die Produkte herausnehmen. l Je nach dem Modell ziehen Sie den Abflusska- nal im hinteren Bereich des Kühlgerätes und stellen Sie ein Gefäß darunter. l Lassen Sie die Tür offen, dadurch erfolgt das Auftauen schneller. In die Kammer des Gefriergerätes kann zusätzlich ein Gefäß mit heißem (aber nicht kochendem) Wasser gestellt werden. l Das Geräte innere auswischen und trocknen lassen. l Das Gerät gemäß entsprechendem Kapitel der Gebrauchsanweisung wieder einschalten. Automatische Abtauung des Kühlraumes**** Der Kühlraum ist mit einer automatischen Abtau- funktion ausgestattet. An der hinteren Kühlraum- wand kann sich jedoch ein Reifbeschlag ablagern. Es kommt vor allem vor, wenn im Kühl- raum viele frische lebensmittel aufbewahrt werden. Automatische Abtauung des Gefrierraumes**** Der Kühlraum ist mit einer automatischen No- -Frost- Abtaufunktion ausgestattet. Die Lebensmittel werden durch die gekühlte Umluft eingefroren, die Feuchtigkeit wird aus dem Gefrierraum nach Außen abgeführt. Im Gefrierraum entsteht daher kein Eis- und Reifbeschlag und die Lebensmittel frieren nicht fest. Reinigen des Kühl- und Gefrierraumes**** Es empehlt sich das Kühl- und Gefrierraum min- destens einmal im Jahr zu waschen. Es wirkt vorbeugend gegen die Entstehung unangenehmer Gerüche sowie der Bak- terien. Das Gerät durch das drücken des Knopfes „1“ ausschalten, die Lebensmittel herausnehmen und das Gerät mit einem milden Reinigungsmittel waschen und trocknen lassen. Einbau und Ausbau der Abstellplatten Abstellplatte herausnehmen und an- schließend an der gewünschten Stelle bis zum Widerstand ein- schieben, so dass sich der Schnappverschluss in der Füh- rungsleiste bendet (Abb. 15). Einbau und Ausbau der Türfächer Türfach anheben, herausziehen und von oben in die gewünschte Position einlegen (Abb. 16). Auf keinen Fall dürfen im Inneren des Gefrierraumes elektrische Heizkörper, Heißluftgebläse oder Haartrockner ein- gesetzt werden. DE17

LOKALISIERUNG VON STÖRUNGEN

Störung Mögliche Ursachen Behebung Das Gerät funktio- niert nicht Unterbrechung im Stromkreis - Überprüfen, ob der Netzstecker gut in der Steckdose des Speisenetzes sitzt. - Überprüfen, ob das Anschlußkabel nicht be- schädigt ist. - Durch Anschließen eines anderen elektrischen Verbrauchers (z.B. einer Nachttischlampe) über- prüfen, ob die Steckdose unter Spannung steht. - Überprüfen Sie, ob das Gerät eingeschaltet ist (Thermostat in Betriebsstellung). Innenbeleuchtung funktioniert nicht Die Glühlampe ist gelöst oder durchge- brannt (in Geräten mit Glühlampen) - Vorerst den vorherigen Punkt überprüfen (das Gerät funktioniert nicht - die Glühlampe festdrehen oder auswechsen (in Geräten mit Glühlampen) Die Temperatur in den Räumenist nicht niedrig genug Falsche Temperatur-einstellung -Einen höheren Wert einstellen Höhere oder niedrigere Umgebungstem- peratur als in den technischen Daten (s.Tabelle) angegeben - Das Gerät ist angepasst an die Temperatur, die in den technischen Daten (s.Tabelle) angegeben ist Das Gerät steht an einer direkt von der Sonne bestrahlten Stelle oder neben einer Wärmequelle - Das Gerät an einer anderen Stelle gemäß Ge- brauchsanweisung aufstellen. Es wurde eine zu große Menge von war- men Lebensmitteln auf einmal eingelagert - Warten Sie bis zu 72 Stunden , bis die Lebensmit- tel eingefroren sind und die erwünschte Temperatur im Kühlraum erreicht ist. Keine freie Luftzirkulation im Kühlraum - Die Lebensmittel und Behälter von der Hinterwand abrücken Der Luftuß hinter dem Gerät ist blockiert - Das Gerät mindestens 3 cm von der Wand we- grücken. Die Kühlraum-/ Gefrierraumtür wird zu oft geöffnet und/oder bleibt zu lange offen Beides muss unbedingt vermieden werden Die Tür lässt sich nicht schließen Die Lebensmittel und Behälter anders platziern Der Verdichter schaltet selten an - prüfen, ob die Umgebungstemperatur nicht niedri- ger ist als der Klimaklasse des Gerätes entspricht Die Türdichtung wurde falsch angebracht - Die Türdichtung einpressen Das Gerät ist ununterbrochen in Betrieb Falsche Temperatureinstellng - einen niedriegeren Wert einstellen Andere Ursachen wie unter Punkt ”Die Temperatur in den Räumen ist nicht niedrig genug“ - befolgen Sie die Anweisungen unter Punkt ”Die Temperatur in den Räumen ist nicht niedrig genug“ Im unterem Teil des Kühlraumes sam- melt sich Wasser Die Ablaßöffnung ist verstopft (betrifft Geräte mit Entwässerungsöffnung) - Mit Hilfe des Räumwerkinstru-ments die Ablaßöf- fnung durchstechen (siehe Gebrauchsanweisung, Kapite Eine freie Luftzirkulation im Kühlraum ist nicht möglich - Die Lebensmittel und Behälter von der Hinterwand wegrücken. Es treten für das Gerät ungewöhnli- che Geräusche auf Das Gerät ist nicht eben ausgerichtet - Das Gerät ausrichten. Das Gerät kommt mit Möbeln oder anderen Gegenständen in Berührung - Das Gerät frei aufstellen, so daß es keine andere Gegenstände berührt. Beim normalen Betreiben der Kälteanlagen können Geräusche unterschiedlicher Art auftreten, die keinen Einuss auf den Betrieb des Kühlschranks haben. Geräusche, die leicht zu beheben sind: lLautes Betriebsgeräusch , wenn der Kühlschrank nicht senkrecht steht – Stellung durch die Stell- schrauben vorne verändern. Eventuell unter die Rollen hinten weichen Stoff legen, vor allem, wenn das Gerät auf einem Fliesenboden steht. lReibung an benachbarte Möbel – Kühlschrank abrücken, so dass er frei steht. lQuietschen von Fächern und Schubladen – Fach oder Schublade herausnehmen und wieder ein- schieben. lGeräusche von sich berührenden Flaschen – Flaschen voneinander verschieben. Geräusche, die bei normalem Betrieb zu hören sind, entstehen durch den Thermostaten, wenn sich der Kompressor einschaltet, sich das Kühlsystem zusammenzieht oder ausdehnt und wenn Temperatur- schwankungen aufgrund des Durchusses von Kühlmittel in den Röhrchen entstehen. DE18 UMWELTSCHUTZ Ozonschichtschutz Unser Gerät wurde unter Verwendung von 100% FCKW- und FKW-freien Kälte- und Schaummitteln herge- stellt, was den Schutz der Ozonschicht und die Verringerung des Treibhauseffektes positiv beeinusst. Die eingesetzte moderne Technologie und die umweltfreundliche Isolation garantieren einen geringeren Energiev erbrauch. Entsorgung der Neugeräte-Verpa- ckung Unsere Verpackungen wer- den aus umweltfreundlichen Materialien hergestellt, die wiederverwertbar sind: lAußenverpackung aus Pappe/Folie lFormteile aus geschäumtem, FCKW-freiem Polystyrol (PS) lFolien und Säcke aus Polyethylen (PE)

ENTSORGUNG DES ALTGERÄTES

Schnapp- oder Riegel- schlösser entfernen oder unbrauchbar machen – So verhindern Sie , dass sich spielende Kinder im Gerät selbst einsperren können Der Versorgungleitung- saustausch- der Y-Typ- Anschluß Wenn die Versorgungsleitung beschädigt wird, muss sie ausgetauscht werden Der Austausch darf nur in einer autoriesierten Werkstatt von einem Fachmann vorgenommen werden. Dieses Gerät wurde gemäß der EU-Richtlinie 2002/96/ EG über Elektro- und Elektro- ni- kaltgeräte mit dem Symbol einer durch- gekreuzten Müll- tonne gekennzeichnet. Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss bei einer Recycling-Sammelstelle für elektrische und elektro- nische Geräte abgegeben werden. Das Symbol weist auf die ordnungsgemäße Entsorgung hin. Sammelstellen, Elektrogeschäfte und Gemein- deeinrichtungen garantieren die Abgabe des Altgerätes. Eine fachgerechte Entsorgung von elektri- schen und elektronischen Altgeräten verhin- dert eventuelle Gesundheits- schäden und Umweltbelastungen, die aus dem Kontakt mit gefährlichen Stoffen und falscher Depo- nierung und Verarbeitung solcher Geräte resultieren. KLIMAKLASSE Klimaklasse Zugelassene Umgebungstemperatur SN von +10°C bis +32°C N von +16°C bis +32°C ST von +16°C bis +38°C T von +16°C bis +43°C Die Information über die Klimaklasse des Gerätes bendet sich auf dem Typenschild. Sie zeigt, in we- lcher Umgebungstemperatur (d.h. Temperatur des Raumes, in dem das Gerät betrieben wird) das Gerät optimal funktioniert. DE19 CE-Konformitätserklärung Der Hersteller dieses Produktes erklärt hiermit in alleiniger Verantwortung, dass dieses Produkt den einschlägigen, grundlegenden Anforderungen der nachfolgenden EU-Richtlinien entspricht: l Niederspannungsrichtlinie 2014/35/EG, l Elektromagnetische Verträglichkeit 2014/30/EG, l ErP – Richtlinie 2009/125/EG l Richtlinie RoHS 2011/65/EG Das Gerät ist mit dem Zeichen gekennzeichnet und verfügt über eine Konformitätserklärung zur Einsichtnahme durch die zuständigen Marktüberwachungsbehörden GARANTIE Garantie Garantieleistung entsprechend der Garantiekarte. Der Hersteller lehnt jede Haftung ab, die aus unsachgemäßem Gebrauch des Gerätes resultiert. DE20 Your appliance is exceptionally easy to use and extremely efcient. Before being packaged and leaving the manufacturer, the appliance was thoroughly checked with regard to safety and functionality. Before using the appliance, please carefully read these Operating Instructions DEAR CUSTOMER! THANK YOU FOR PURCHASING AN AMICA APPLIANCE The appliance is intended for household use only. The manufacturer reserves the right to introduce changes which do not affect the operation of the appliance.

DE EN 1 Bedienfunktionen 5 Großes Türfach 2 Glasplatte 6 Mittleres Türfach

Glassplatte über dem Obst- und Gemüsefach 7 Reinigungsinstrument

Obst- und Gemüsefach
