BEDIENUNGSANLEITUNG DT0001 IFM
Betriebsanleitung Operating instructions Notice d'utilisation
ecomat200
Multifunktionsrelais Multifunction relay Relais Multifonctions
T700
Bestimmungsgemäß Verwendung
Das Multifunktionsgerät T 700 ist ein zeitgesteuertes Nachschaft gerät für pnp-schaltende Sensorik und Wächterbausteine. Es kann aber auch über Mechanische Kontakte oder Taster angesteuert werden.
Das Schalten des Ausgangsrelais in Abhängigkeit vom Eingangssignal kann über Zeitstufen mit verschiedenen Funktionen beeinflusst werden.
Funktionen
Das Ausgangsrelais schaltet:
- ansprechverzögert
- rückfallverzögert
- ansprech- und rückfallverzögert
einschaltwischend - ausschaltwischend
- verzögert einschaltwischend
- verzögert ausschaltwischend
Die Funktionen Ansprech- und Rückfallverzögerung sind immer aktiv. Wird eine Funktion nicht benötigt, muss sie auf ihren kleinsten Wert (ca. 250 ms) eingestellt werden.
Bitte beachten
Wird das T 700 in der Funktion „Ausschaltwischend" an Betriebsspannung geschaltet, erzeugt dies einen Wischimpuls des Ausgangsrelais.

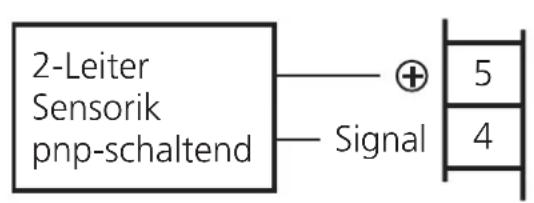

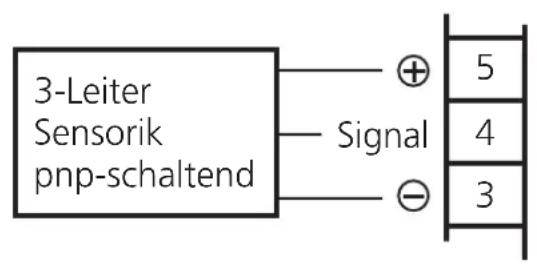

Anschluss der Sensoren oder Schalter
mechanische Kontakte oder Schalter

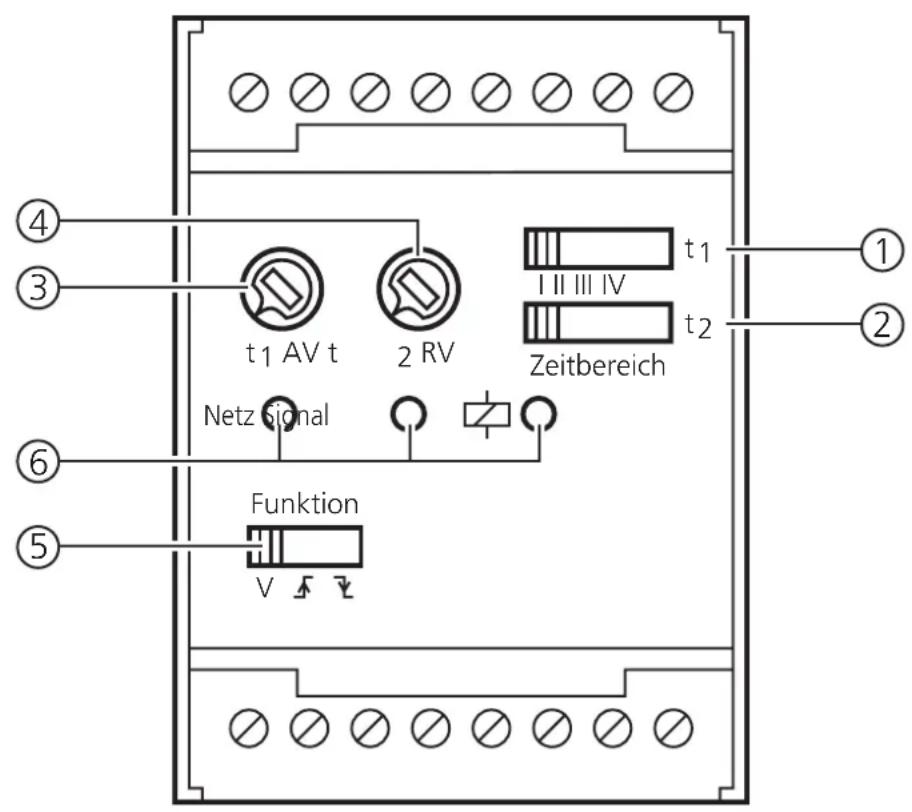

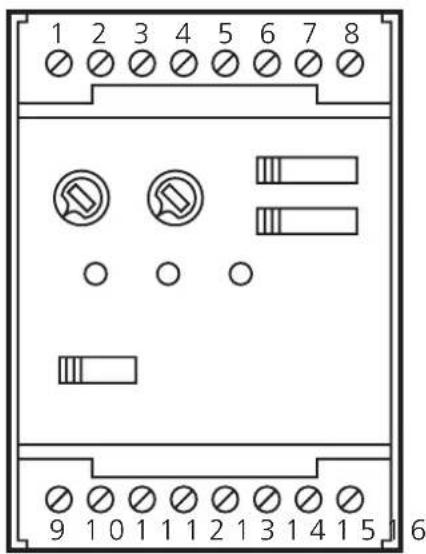

Bedienungselemente und Anzeigen
| 1 Wahlschalter für die Zeitbereiche bei Ansprechverzögerung (AV) | |
| 2 Wahlschalter für die Zeitbereiche bei Rückfallverzögerung (RV) und Wischimpuls | |
| 3 Pot zur Feineinstellung der Ansprechverzögerungszeit | |
| 4 Pot zur Feineinstellung der Rückfallverzögerungszeit und des Wischimpulses | |
| 5 Wahlschalter für: V Ansprech- und/oder Rückfallverzögerung Einschalt-Wischimpuls Ausschalt-Wischimpuls | |
| 6 LEDs für: Netz Betriebsspannung grün Signal Eingangssignal gelb Schaltzustand grün |
Einstellung der Funktionen und Zeiten
| Funktion | Schalter | Schalter Zeitbereich Poti | ||||||
| FunktionV F Z | t1I II III IV | t2I II III IV | t1AV | t2RV | ||||
| Ansprechverzögert | ||||||||
| Rückfallverzögert | ||||||||
| Ansprech- und Rückfallverzögert | ||||||||
| Einschaltwischend | ||||||||
| Ausschaltwischend | ||||||||
| VerzögertEinschaltwischend | ||||||||
| VerzögertAusschaltwischend | ||||||||
| Legendende | Vorgegebene oder erlaubte Schalterstellung | |||||||
| Poti-Stellung entsprechend der gewählten Zeit | ||||||||
| Poti auf Linksanschlag | ||||||||
Zeitbereiche
Es ist je ein Zeitbereich für Ansprech- und Rückfallverzögerung vorhanden. Der Gesamtzeitbereich von 0,25...640 Sekunden ist in 4 Einzelbereiche unterteilt, die mit dem jeweiligen Wahlschalter eingestellt werden konnen.
| Position Zeitbereich Wahlschalter (t1/t2) [Sekunden] | |
| I 0,25...2,50 | |
| II 1...10 | |
| III 8...80 | |
| IV 64...640 | |
Einstellen der Zeit
Nach der Vorwahr des Zeitbereiches wird die Zeit mit dem entsprechenden Poti eingestellt. Die Skala ist unterteilt in Prozent des Zeitbereich-Endwertes (10...100%).
| Poti (t1/t2) Zeit [%] [ca. Sek] | unden] | ||
| III III IV | |||
| 10 | 0,25 | 1 | 8 |
| 20 | 0,50 2 16 | 128 | |
| 30 | 0,75 3 24 | 192 | |
| 40 | 1,00 4 32 | 256 | |
| 50 | 1,25 5 40 | 320 | |
| 60 | 1,50 6 48 | 384 | |
| 70 | 1,75 7 56 | 448 | |
| 80 | 2,00 8 64 | 512 | |
| 90 | 2,25 9 72 | 576 | |
| 100 | 2,50 | 10 80 | 640 |

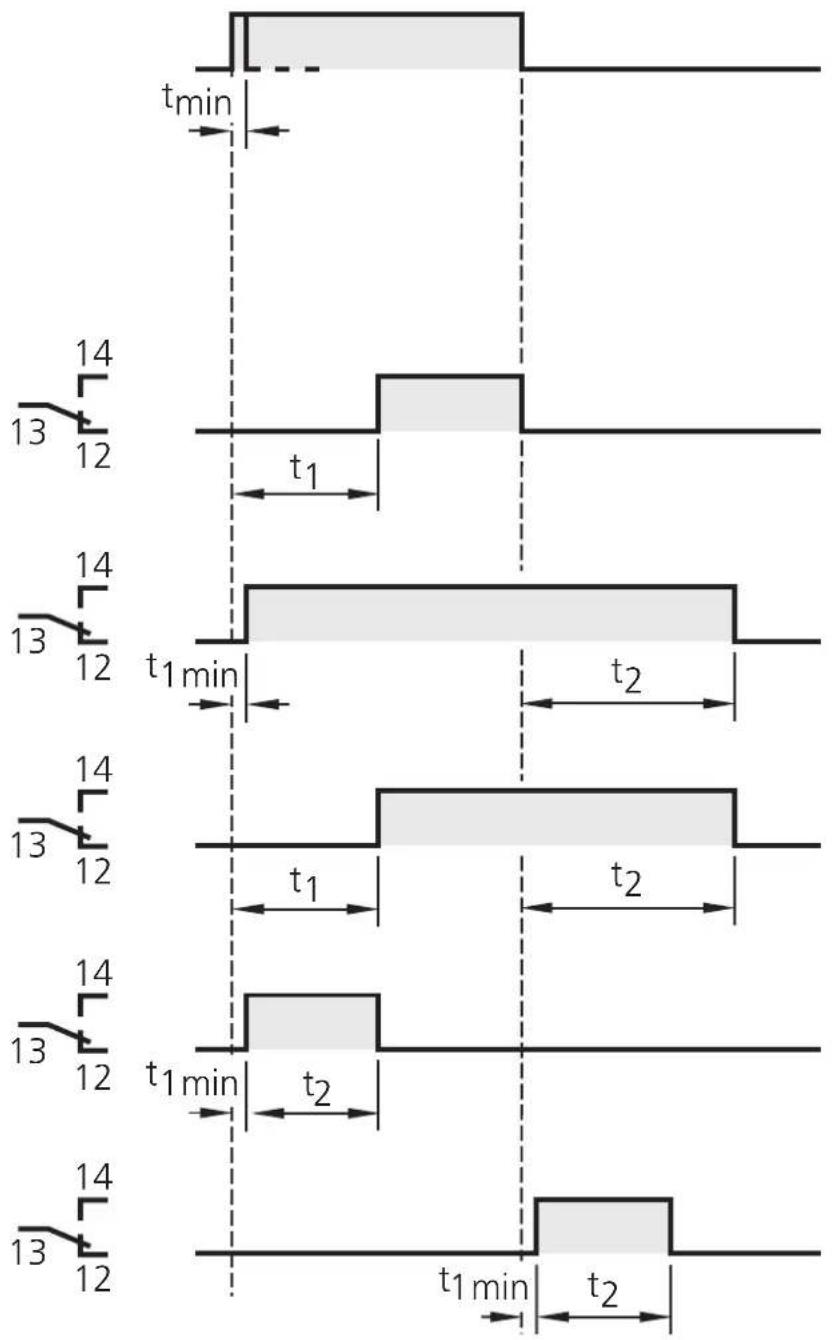

Funktionen
Eingangssignal (tmin:300ms)
Schaltausgang
(t_1) Ansprechverzogert
(t2) Rückfallverzogert
Ansprech- und Rückfallverzögert
Einschaltwischend
Ausschalttwischend
t_1 .. >250~ms < 300ms Mit _1 kann der Beginn des Wischimpulses verzogert werden.
Technische Daten (bei +20^ )
| Gehäuse Kunststoff, mit 16 Anschlussklemmen, entsprechend den Vorschriften der Maschinen- und Automobilindustrie | |
| Schutzart Gehäuse IP 40, Klemmen IP 20 | |
| Umgebungstemperatur 0...55 °C | |
| Betriebsspannung 230 V AC, ± 10 %, 50...60 Hz24 V DC, ± 10 % | |
| Hilfsnergie für Sensor 24 V DC, ± 5 %, geregelt, 40 mAoder mech. Befehlsgerät überlast- und kurzschlussfest für 15 min. | |
| Eingangspegel „High" bei >15 V, ≥7 mA „Low" bei < 5 V, ≤2 mA | |
| Schaltausgang potentialfrei, 1 x 1 Wechsler Schaltleistung 1250 VA, max.Schaltspannung 250 V, max.Schaltstrom 8 A AC, max. | |
| Reproduzierbarkeit ≤3 % eines eingestillten Wertes,über den gesamten Temperaturbereich |

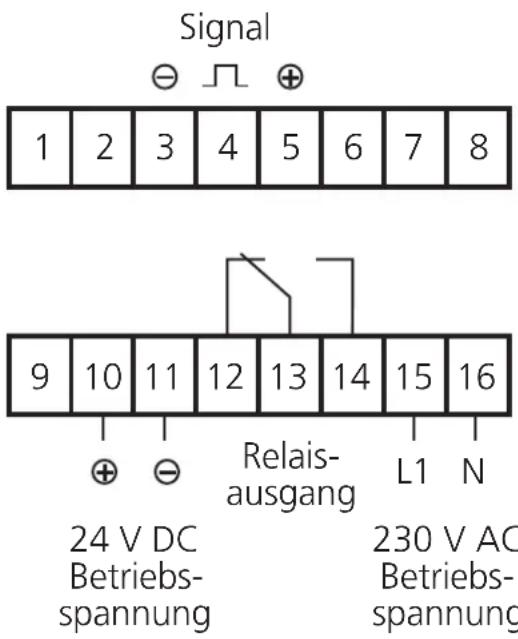

Klemmenbelegung
