BEDIENUNGSANLEITUNG ELVOX 12A2 Vimar

BEDIENUNG DER TASTEN

Die Programmierung erfolgt mit den 4 Tasten: = Taste OK: Dient zum Öffnen des Menüs und zum Bestätigen der einzelnen Eingaben. (<) und (>): Dienen zum Ändern der Displaywerte und zur Menünavigation. Taste ESC (X): Dient zum Abbrechen der aktuellen Eingabe. Auf dem Display angezeigte Funktionen Normalbetrieb (blinkender Punkt) . Benutzer anlegen (Enroll user) Eu Benutzer löschen (delete user) du Sicherheitscode ändern (Security code) Sc Seriennummer und Version (Information) In Reset rr (Löschen aller Benutzereinstellungen und Daten)

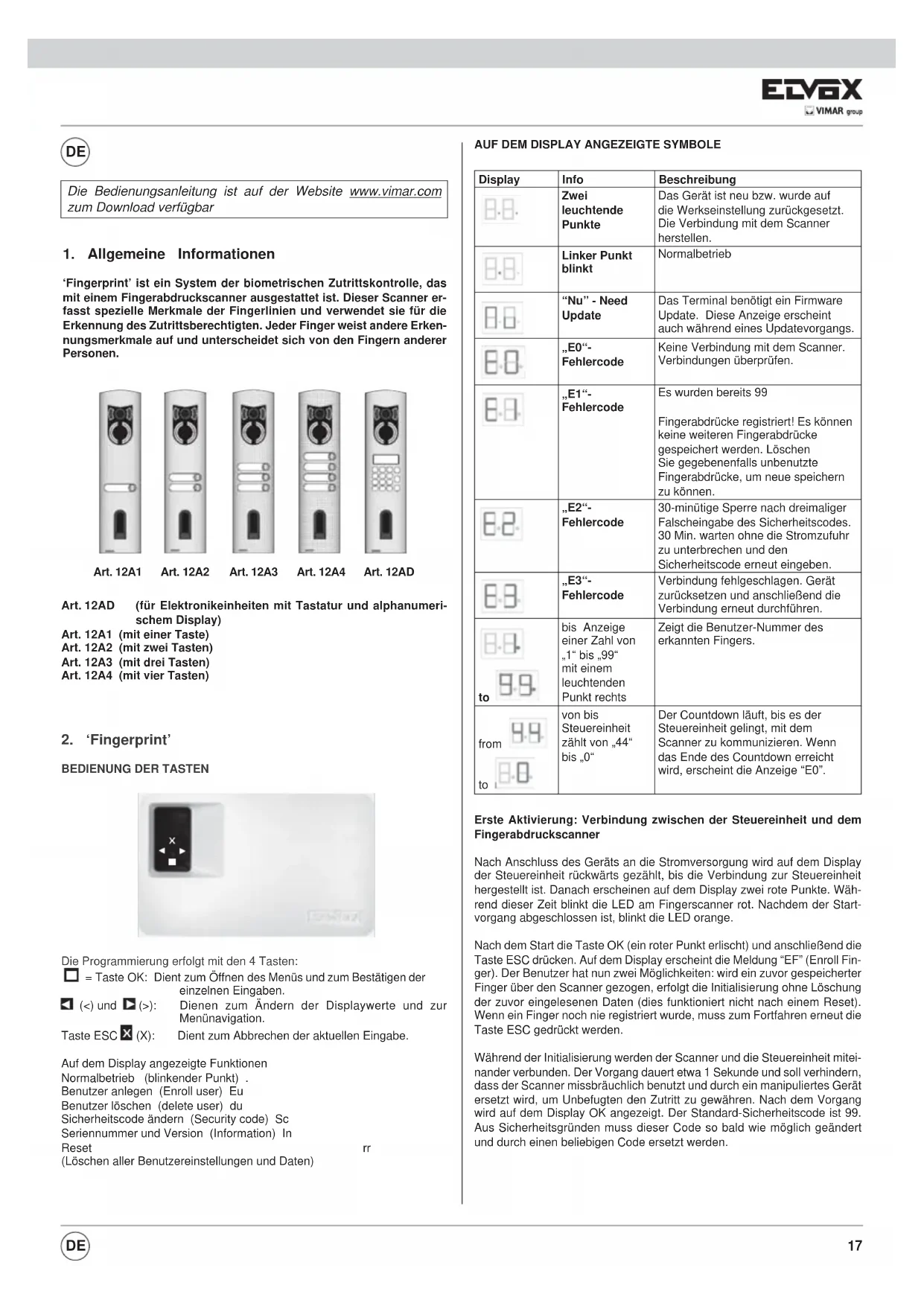

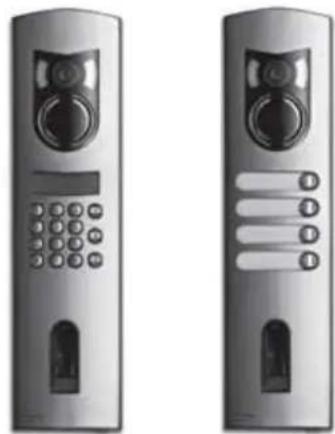

1. Allgemeine Informationen

‘Fingerprint’ ist ein System der biometrischen Zutrittskontrolle, das mit einem Fingerabdruckscanner ausgestattet ist. Dieser Scanner er- fasst spezielle Merkmale der Fingerlinien und verwendet sie für die Erkennung des Zutrittsberechtigten. Jeder Finger weist andere Erken- nungsmerkmale auf und unterscheidet sich von den Fingern anderer Personen. Art. 12AD (für Elektronikeinheiten mit Tastatur und alphanumeri- schem Display) Art. 12A1 (mit einer Taste) Art. 12A2 (mit zwei Tasten) Art. 12A3 (mit drei Tasten) Art. 12A4 (mit vier Tasten) Art. 12A1 Art. 12A2 Art. 12A3 Art. 12A4 Art. 12AD

AUF DEM DISPLAY ANGEZEIGTE SYMBOLE

Display Info Beschreibung Zwei leuchtende Punkte Das Gerät ist neu bzw. wurde auf die Werkseinstellung zurückgesetzt. Die Verbindung mit dem Scanner herstellen. Linker Punkt blinkt Normalbetrieb “Nu” - Need Update Das Terminal benötigt ein Firmware Update. Diese Anzeige erscheint auch während eines Updatevorgangs. „E0“- Fehlercode Keine Verbindung mit dem Scanner. Verbindungen überprüfen. „E1“- Fehlercode Es wurden bereits 99 Fingerabdrücke registriert! Es können keine weiteren Fingerabdrücke gespeichert werden. Löschen Sie gegebenenfalls unbenutzte Fingerabdrücke, um neue speichern zu können. „E2“- Fehlercode 30-minütige Sperre nach dreimaliger Falscheingabe des Sicherheitscodes. 30 Min. warten ohne die Stromzufuhr zu unterbrechen und den Sicherheitscode erneut eingeben. „E3“- Fehlercode Verbindung fehlgeschlagen. Gerät zurücksetzen und anschließend die Verbindung erneut durchführen.

bis Anzeige einer Zahl von „1“ bis „99“ mit einem leuchtenden Punkt rechts Zeigt die Benutzer-Nummer des erkannten Fingers. from

von bis Steuereinheit zählt von „44“ bis „0“ Der Countdown läuft, bis es der Steuereinheit gelingt, mit dem Scanner zu kommunizieren. Wenn das Ende des Countdown erreicht wird, erscheint die Anzeige “E0”.

Die Bedienungsanleitung ist auf der Website www.vimar.com zum Download verfügbar Erste Aktivierung: Verbindung zwischen der Steuereinheit und dem Fingerabdruckscanner Nach Anschluss des Geräts an die Stromversorgung wird auf dem Display der Steuereinheit rückwärts gezählt, bis die Verbindung zur Steuereinheit hergestellt ist. Danach erscheinen auf dem Display zwei rote Punkte. Wäh- rend dieser Zeit blinkt die LED am Fingerscanner rot. Nachdem der Start- vorgang abgeschlossen ist, blinkt die LED orange. Nach dem Start die Taste OK (ein roter Punkt erlischt) und anschließend die Taste ESC drücken. Auf dem Display erscheint die Meldung “EF” (Enroll Fin- ger). Der Benutzer hat nun zwei Möglichkeiten: wird ein zuvor gespeicherter Finger über den Scanner gezogen, erfolgt die Initialisierung ohne Löschung der zuvor eingelesenen Daten (dies funktioniert nicht nach einem Reset). Wenn ein Finger noch nie registriert wurde, muss zum Fortfahren erneut die Taste ESC gedrückt werden. Während der Initialisierung werden der Scanner und die Steuereinheit mitei- nander verbunden. Der Vorgang dauert etwa 1 Sekunde und soll verhindern, dass der Scanner missbräuchlich benutzt und durch ein manipuliertes Gerät ersetzt wird, um Unbefugten den Zutritt zu gewähren. Nach dem Vorgang wird auf dem Display OK angezeigt. Der Standard-Sicherheitscode ist 99. Aus Sicherheitsgründen muss dieser Code so bald wie möglich geändert und durch einen beliebigen Code ersetzt werden. DE18 ÜBERSICHT PROGRAMMIERMENÜ: Das nachfolgende Menü wird mit der Taste OK geöffnet. Das vorhergehende Menü wird mit der Taste ESC geöffnet. Die Tasten < und > dienen zum Blättern durch das Menü.

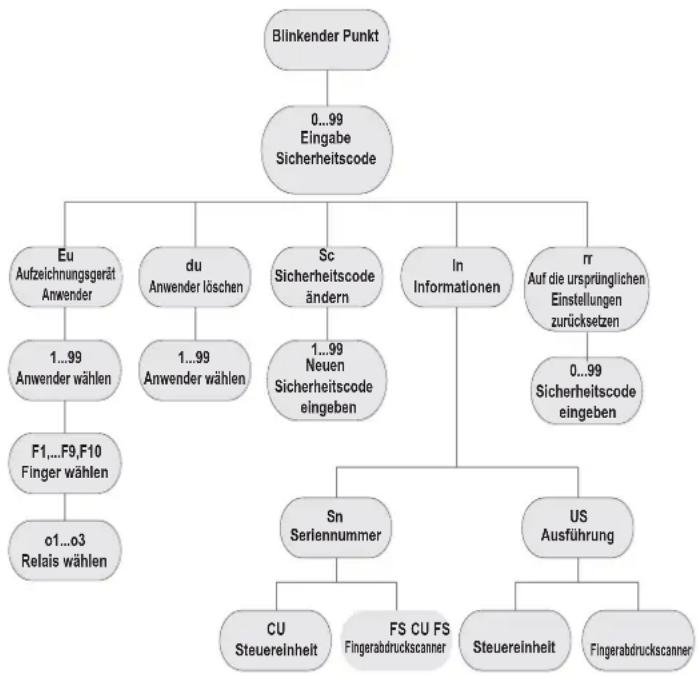

Sicherheitscode ändern Informationen

Auf die ursprünglichen Einstellungen zurücksetzen Seriennummer Ausführung Steuereinheit FS CU FS Blinkender Punkt Eingabe Sicherheitscode Aufzeichnungsgerät Anwender Anwender löschen Sicherheitscode eingeben

Neuen Sicherheitscode eingeben

Anwender wählen Anwender wählen F1,...F9,F10 Finger wählen o1...o3 Relais wählenSteuereinheit FingerabdruckscannerFingerabdruckscanner Eingabe des Sicherheitscodes - Die Taste OK an der Steuereinheit drücken - Mit den Tasten < und > die linke Zahl des Sicherheitscodes eingeben (Werkseinstellung 9) - Die Taste OK drücken - Mit den Tasten < und > die rechte Zahl des Sicherheitscodes eingeben (Werkseinstellung 9) - Die Taste OK drücken. - Auf dem Display erscheint die Anzeige „Eu“ (Enroll user) („Enroll“ = „registrieren“)

REGISTRIEREN EINES FINGERABDRUCKS IM SYSTEM

Es können maximal 99 Fingerabdrücke registriert werden. - Den Sicherheitscode eingeben, wie im Abschnitt “Eingabe des Sicher- heitscodes” beschrieben ZUTRITTSBERECHTIGUNGEN ZUWEISEN - Sobald auf dem Display „Eu“ erscheint, die Taste OK drücken - Auswahl des Benutzers: Auf dem Display erscheint die Anzeige „1“. Sollte diese Benutzernummer bereits vergeben sein, wird dies mit einem leucht- enden Punkt neben der Zahl signalisiert. Beispiel: „1.“ Mit den Tasten < und > die Benutzernummer wählen - Die Taste OK drücken - Auswahl des Fingers: Auf dem Display erscheint die Anzeige „F1“ für den Finger 1. Die Finger werden vom linken kleinen Finger “F1” bis zum rechten kleinen Finger “F0” (also F10) gezählt. Falls ein Finger bereits registriert ist, wird dies mit einem leuchtenden Punkt neben der Zahl sig- nalisiert, zum Beispiel “F8”. Wenn beispielsweise der rechte Zeigefinger registriert werden soll, „F7“ wählen - Die Taste OK drücken - An der Steuereinheit erscheint nun die Meldung „EF“ auf dem Display

REGISTRIERUNG DES FINGERABDRUCKS

Sobald die Anzeige „EF“ auf dem Display erscheint, haben Sie 60 Sekunden Zeit, um den Finger korrekt über den Sensor zu ziehen. Siehe Anleitungen auf Seite 14. An der Steuereinheit befindet sich eine LED-Statusanzeige, die den Geräte-

zustand in drei verschiedenen Farben anzeigt: Rot: Der Finger wurde nicht korrekt registriert; bitte wiederholen Sie den Scanvorgang! Orange: Erfassungsmodus. Das Gerät wartet auf den einzulesenden Fin- ger. Grün: Registrierung korrekt

- Den Sicherheitscode eingeben, wie im Abschnitt “EINGABE DES SI- CHERHEITSCODES” beschrieben

AUSWAHL UND LÖSCHUNG EINES BENUTZERS

- Mehrmals die Taste > drücken, bis auf dem Display „du“ (delete user) angezeigt wird. - Die Taste OK drücken - Mit den Tasten < und > den Benutzer wählen, der aus dem System entfernt werden soll. - Die Taste OK drücken - Auf dem Display wird kurz „OK“ angezeigt, danach kehrt das Gerät zum Normalbetrieb zurück - Die Funktion „LÖSCHEN“ (du) bezieht sich immer auf einen Benutzer; einzelne Fingerabdrücke können nicht gelöscht werden.

EINSTELLEN EINES NEUEN SICHERHEITSCODES

Achtung: Ohne den neuen Sicherheitscode sind keine Änderungen mehr am System möglich (Benutzer speichern und löschen usw.). Nach dreima- liger Falscheingabe des Sicherheitscodes wird das Gerät für 30 Minuten gesperrt. - Den Sicherheitscode eingeben, wie im Abschnitt “EINGABE DES SI- CHERHEITSCODES” beschrieben

EINGABE DES NEUEN SICHERHEITSCODES

- Die Taste > drücken, bis auf dem Display „Sc“ angezeigt wird - Die Taste OK drücken - Mit den Tasten < und > die erste Ziffer des Sicherheitscodes eingeben - Die Taste OK drücken Mit den Tasten < und > die zweite Ziffer des Sicherheitscodes eingeben - Die Taste OK drücken - Auf dem Display wird kurz „OK“ angezeigt, danach kehrt das Gerät zum Normalbetrieb zurück (blinkender Punkt).

ANZEIGE VON SERIENNUMMER UND VERSION

Die Seriennummer und die Version können auf dem Display der Steuer- einheit angezeigt werden. Dabei werden immer 2 Stellen der Nummer an- gezeigt. - Den Sicherheitscode eingeben, wie im Abschnitt “EINGABE DES SI- CHERHEITSCODES” beschrieben

ANZEIGE DER SERIENNUMMER

- Die Taste > drücken, bis auf dem Display „In“ angezeigt wird - Die Taste OK drücken - Die Taste > drücken, bis auf dem Display „Sn“ angezeigt wird - Die Taste OK drücken - Mit den Tasten < und > das Gerät wählen, dessen Seriennummer an- gezeigt werden soll: „FS“…. Fingerabdruckscanner „CU“…. Steuereinheit - Die Taste OK drücken - Auf dem Display werden die ersten zwei Ziffern der Seriennummer an- gezeigt. Bei Tastendruck auf > werden die anderen Ziffern angezeigt. Die Seriennummer ist 14-stellig. - Wenn nun die Taste OK gedrückt wird, kehrt die Anzeige zu den ers- ten zwei Ziffern der Seriennummer zurück. Durch Tastendruck auf ESC kehrt die Anzeige zum vorhergehenden Menü zurück.

- Die Taste > drücken, bis auf dem Display „In“ angezeigt wird - Die Taste OK drücken - Die Taste > drücken, bis auf dem Display „US“ angezeigt wird - Die Taste OK drücken19

REGISTRIERUNG EINES FINGERABDRUCKS ÜBER DEN SENSOR

Der Finger muss unbedingt korrekt über den Sensor gezogen werden.

Die besten Ergebnisse werden bei Verwendung des Mittelfingers und gleichzeitigem Ausstrecken des Mittel- und Zeigefingers er- zielt. Den Finger ab dem ersten Fingerglied ganzflächig über den Sensor ziehen. Je größer die eingelesene Fingerfläche ist, desto besser wird die Qualität des Fingerabdrucks und Ihr Finger später vom Gerät wiedererkannt. Für eine einwandfreie Erkennung sollte der Finger immer auf dieselbe Weise über den Sensor gezogen werden wie bei der Registrierung. Der Sensor befindet sich etwa in der Mitte der Vertiefung für den Finger. Finger sanft, mit wenig Druck und gleichmäßiger, mittlerer Geschwindigkeit über den Sensor ziehen. Bei stark beanspruchten Händen (deren Fingerlinien stark abgenutzt sind) wird empfohlen, die andere Hand zu verwenden. Wenn mit bloßem Auge zu erkennen ist, dass die Linien des Fingerabdrucks nur schwach zu sehen sind, verwenden Sie die Finger, an denen die Linien am deutlichsten ausgeprägt sind. ACHTUNG! Versuchen Sie eine größtmögliche Fläche des ersten Fingerglieds mit mittlerem Druck und mittlerer Geschwindigkeit über den Sensor zu zie- hen. Auf diese Weise werden die besten Erkennungsergebnisse erzielt.

3. Fingerprint scanner

Operating the fingerprint scanner Nur wenn der Fingerabdruckscanner korrekt bedient wird, kann das System einwandfrei funktionieren. Verwenden Sie die Finger mit den Ihrer Meinung nach deutlichsten Fingerlinien. Ziehen Sie den Finger mit mittlerem Druck über den Sensor. Bei schwach ausgeprägten Fingerlinien wird empfohlen, weniger Druck ausüben, um die Fingerlinien nicht zu quetschen und ihr kor- rektes Erkennen zu ermöglichen. Der Scanner ist mit einem automatischen Lernsystem (Learning Finger) ausgestattet, um die Erkennung mit der Zeit zu verbessern. Zur Optimierung der Erkennung sollten nach Speicherung des Fingerabdrucks mindestens 5 Erkennungsvorgänge durchgeführt wer- den. Falls Nichterkennungen auftreten, sollte der Finger neu gespeichert werden. Bei erheblichen Erkennungsproblemen wird empfohlen, folgende Versuche durchzuführen: - Üben Sie weniger Druck aus, wenn Sie den Finger über den Sensor zie- hen. - Achten Sie darauf, dass Sie Ihren Finger nicht außerhalb der Vertiefung über den Sensor ziehen - Verwenden Sie nur das erste Fingerglied. Die Falte zwischen dem ersten und zweiten Fingerglied muss mit dem Sensor ausgerichtet werden. - Der Finger mit den besten Ergebnissen ist der Mittelfinger. - Die Finger mit den größten Erkennungsschwierigkeiten sind der kleine Finger und der Daumen. Letzterer ist am schwierigsten und unpraktischs- ten zu verwenden. - Probieren Sie, den Finger unterschiedlich schnell über den Sensor zu ziehen, um herauszufinden, welche Geschwindigkeit sich für Sie am bes- ten eignet. Übertreiben Sie nicht, denn wenn Sie ihn zu langsam oder zu schnell über den Sensor ziehen, wird er nicht erkannt. Sollten die obigen Ratschläge keine Abhilfe schaffen, speichern Sie den- selben Fingerabdruck auf mehreren Speicherplätzen, um die Möglichkeit der Erkennung zu erhöhen. Es stehen 99 Speicherplätze zur Verfügung! Speichern Sie denselben Fingerabdruck im Extremfall bis zu 10 Mal. Nasse Finger haben eine veränderte Ausprägung der Fingerlinien, was auch mit dem bloßen Auge zu erkennen ist. Wenn Sie oft nasse Finger haben, sollten Sie die Finger auch in nassem Zustand speichern. Kinderfinger funktionieren je nach Körpergröße in der Regel ab dem 5. Lebensjahr. Die obigen Hin- weise sind auf jeden Fall zu beachten.

- Mit den Tasten < und > das Gerät wählen, dessen Version angezeigt werden soll: „FS“…. Fingerabdruckscanner „CU“…. Steuereinheit - Die Taste OK drücken - Auf dem Display werden die ersten zwei Ziffern der Version angezeigt. Bei Tastendruck auf > werden die anderen Ziffern angezeigt. Die Version ist 8-stellig - Wenn nun die Taste OK gedrückt wird, kehrt die Anzeige zu den ersten zwei Ziffern der Version zurück. Durch Tastendruck auf ESC kehrt die Anzeige zum vorhergehenden Menü zurück.

RÜCKSETZEN AUF WERKSEINSTELLUNG

Mit dem Reset werden alle gespeicherten Daten gelöscht. Der Sicherheits- code wird wieder auf den Standardwert 99 zurückgesetzt und die Verbin- dung zwischen Scanner und Steuereinheit geht verloren. - Den Sicherheitscode eingeben, wie im Abschnitt “EINGABE DES SI- CHERHEITSCODES” beschrieben

DURCHFÜHRUNG DER RÜCKSETZUNG

- Die Taste > drücken, bis auf dem Display „rr“ angezeigt wird - Die Taste OK drücken - Mit den Tasten < und > die erste Ziffer des Sicherheitscodes eingeben - Die Taste OK drücken - Mit den Tasten < und > die zweite Ziffer des Sicherheitscodes eingeben - Die Taste OK drücken - Auf dem Display erscheinen zwei rote Punkte. Der Scanner blinkt orange. Das Gerät ist auf die ursprünglichen Einstellungen zurückgesetzt. - Für die erneute Inbetriebnahme des Geräts siehe “Erste Aktivie- rung: Verbindung zwischen der Steuereinheit und dem Fingerab- druckscanner”.20 ‘Fingerprint’ Scanner: Status der LEDs an den Scannern LED signal Status der LEDs Statusanzeige Verbindungs- LED

Beschreibung Orange blinkend OFF Keine Verbindung zur ‘Fingerprint’ Steuereinheit. Verbindungen überprüfen. OFF Links: Grün Rechts: Grün Das System ist online, alle Komponenten kommunizieren korrekt. Orange blinkend Links: Grün Rechts: Grün Erkennung des Fingerabdrucks: Prüfung läuft Grün Links: Grün Rechts: Grün Erkennung des Fingerabdrucks: positiv, das entsprechende Relais wird ausgelöst Rot Links: Grün Rechts: Grün Erkennung des Fingerabdrucks: Fingerabdruck nicht erkannt Orange Links: Grün Rechts: Grün Fingerabdruckerfassung. Finger über den Sensor ziehen

HINWEIS: Die (grünen) LEDs der Verbindung sind nur sichtbar, wenn der Scanner von der Platte gelöst ist.

4. Tipps und Schwierigkeiten

Problem Ursache Abhilfe Die Registrierung des Fingers gelingt nicht

1. Der Finger wird nicht

korrekt mit dem ganzen Fingerglied über den Sensor gezogen

2. Der Finger wird mit zu

wenig oder zu viel Druck über den Sensor gezogen

3. Der Finger wird zu

schnell oder zu langsam über den Sensor gezogen

1. Das erste Fingerglied

über den Sensor ziehen. Ruckartige Bewegungen vermeiden

2. Den Finger sanft aber

ganzflächig über den Sensor ziehen

3. Den Finger mit mittlerer

Geschwindigkeit über den Sensor ziehen Ein registrierter Finger wird nicht mehr erkannt

1. Während der ersten

Registrierung wurde eine andere Fingerfläche über den Sensor gezogen

2. Die erste Registrierung

wurde nicht korrekt ausgeführt

1. Den Finger erneut

einscannen, dabei gleichmäßig über den Sensor ziehen

Registrierung des Fingers gelingt nicht“ – Perfektes Einscannen garantiert perfektes Wiedererkennen Die Statusanzeige am Scanner blinkt nicht Keine Stromversorgung 1. Stromversorgung sicherstellen

2. Kontrollieren, ob die

Sicherung unversehrt ist Fehler „E0“ auf dem Display, danach Countdown ab 45

1. Keine Verbindung mit

2. Die Spannungszufuhr

zum Gerät wurde unterbrochen und es erfolgt ein Neustart

zwischen Scanner und Steuereinheit überprüfen

2. Warten, bis der Neustart

abgeschlossen ist Fehler „E1“ auf dem Display Es wurden bereits 99 Fingerabdrücke gespeichert Es können keine weiteren Fingerabdrücke registriert werden. Um neue Fingerabdrücke registrieren zu können, müssen bereits registrierte Benutzer gelöscht werden Fehler „E2“ auf dem Display 30-minütige Sperre nach dreimaliger Falscheingabe des Sicherheitscodes 30 Minuten warten und den korrekten Sicherheitscode eingeben Fehler „E3“ auf dem Display Falsche oder fehlgeschlagene Zuweisung Zuweisung erneut durchführen Die grüne LED der Steuereinheit signalisiert eine positive Erkennung des Fingers, aber das Relais reagiert nicht Falsche Verbindung zwischen Scanner und Steuereinheit. Die Erkennung wird nicht akzeptiert, weil eines der Geräte ausgetauscht wurde Zuweisung erneut durchführen

Pflege des Sensors Sensore Der Sensor des Fingerabdruckscanners ist von wesentlicher Bedeutung für die einwandfreie Funktion und bedarf einer angemessenen Pflege, um zu- verlässig und dauerhaft zu funktionieren. Die Sensoroberfläche ist selbstreinigend und erfordert daher keiner beson- deren Pflege. Sollte die Fläche dennoch verschmutzen, reinigen Sie sie mit einem weichen, feuchten (nicht nassen) Tuch. Verwenden Sie dafür reines Wasser ohne Zusatz von Löse- oder Reinigungsmitteln. Behandeln Sie die Sensoroberfläche sehr vorsichtig. Reiben Sie sie nicht und üben Sie keinen Druck darauf aus, um eine Beschädigung des Sensors zu vermeiden.21

5. Montage und Installation

Wandmontage der ‘Fingerprint’ Steuereinheit Die DIN-Schiene an der Wand befestigen (DIN-Schiene 35 mm). Diese Schiene dient als Träger des Gehäuses für die Steuereinheit. Anschließend die Steuereinheit an der Schiene montieren. Die Steuereinheit mithilfe der Lasche öffnen. Der Scanner muss so montiert werden, dass er für Dritte unzugänglich ist.

• Am PIN 1 des Steckverbinders X6 dürfen maximal 3,5 A aufgenommen werden. Die ‘Fingerprint’ Steuereinheit und der Scanner müssen über ein 4-adri- ges Kabel mit Mindestdurchmesser 0,5 mm (ca. 0,15 mm²) miteinander verbunden werden. Falls die Geräte mehr als 50 m voneinander entfernt sind, muss der Querschnitt der an PIN 3 und 4 angeschlossenen Kabel erhöht werden, um Spannungs- und Stromabfälle zu vermeiden. Der Höchstabstand zwischen Scanner und Steuereinheit beträgt 500 m. Zum Ansteuern externer Geräte steht 1 Relais zur Verfügung. Die Pro- grammierung erfolgt über das Programmiermenü an der Steuereinheit. Das Relais hat einen potentialfreien Wechselkontakt, der frei benutzbar ist und dessen maximale Schaltleistung 250VAC 10A beträgt (Ausfüh- rung Integra 30V / 2A). Die Kabel zwischen Scanner und Steuereinheit sind getrennt von ande- ren Stromkabeln zu verlegen, da sie Signale im Niederspannungsbereich führen, die durch benachbarte stromführende Kabel gestört werden kön- nen. Die Klemmenleisten sind nicht verpolungsgeschützt! Beschreibung Maßeinheit ‘Fingerprint’ Scanner Versorgungsspannung VAC 8-24 VDC 8-30 Leistungsaufnahme Wca.1 Betriebstemperatur

-40 bis +85 Speicher Fingerabdrücke

Schutzart IP43 Erkennungsgeschwindigkeit s1-4 Life span Lebensdauer Scanvorgänge Beschreibung Maßeinheit ‘Fingerprint’ Scanner Versorgungsspannung VAC 9-12 VDC 9-12 Leistungsaufnahme

Schaltleistung Relais 230VAC/ 10A Mechanische Lebensdauer Relais Schaltspiele 10Mill. Elektrische Lebensdauer Relais Schaltspiele

-20 bis +70 Schutzart IP41 Digitaleingänge

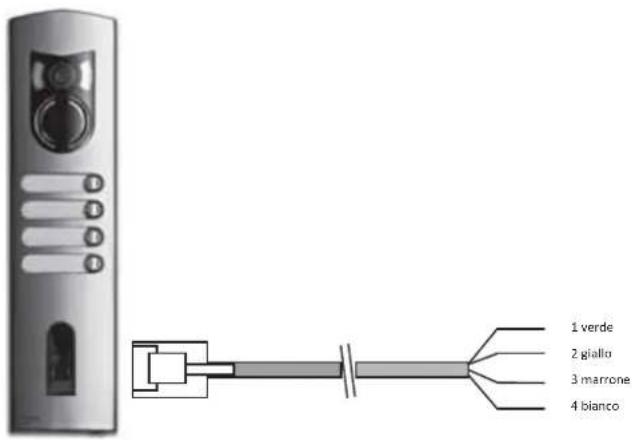

Es wird empfohlen, für die Verbindung der ‘Fingerprint’ Scanner ausschließ- lich die mitgelieferten Kabel zu verwenden. Die oben genannten Farben gelten nur für diese Kabel. Klemme Nr. Funktion

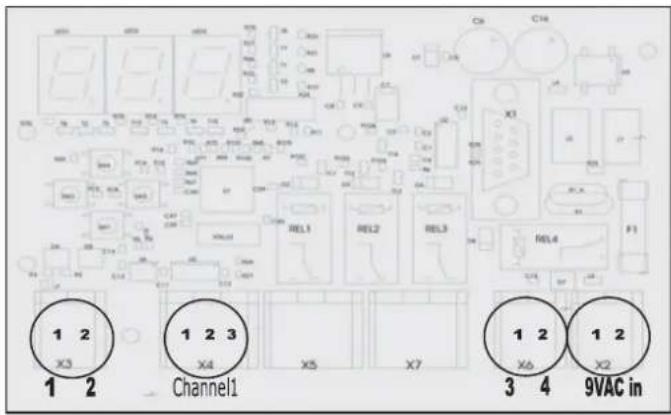

Klemme 3 (Versorgung)

Klemme 4 (Versorgung) 1 verde 2 giallo 3 marron 4 bianco X2- X7 Federklemmen X2: Versorgungsspannung 9VAC: einpolig; bei Verwendung von Gleich- spannung ist keine Polung zu beachten. Klemme Nr. Funktion

Versorgung 9-12VAC oder 9-12VDC

Versorgung 9-12VAC oder 9-12VDC X3: BUS für die Verbindung mit dem Scanner. Verbindung mit dem ‘Finger- print’ Scanner. Klemme Nr. Funktion

RS485 A, Klemme 2 X4: Relais, potentialfreier Kontakt für die Ansteuerung eines Verbrauchers. Klemme Nr. Funktion

Arbeitskontakt (normalerweise offen)

Ruhekontakt (normalerweise geschlossen) X6: Versorgung des Fingerabdruckscanners: Klemme Nr. Funktion

Versorgung Klemme 3 Scanner

Versorgung Klemme 4 Scanner Klemmen für ‘Fingerprint’ Steuereinheit ‘Fingerprint’ Fingerabdruckscanner DE22

EINSTELLEN EINES NEUEN SICHERHEITSCODES

Achtung: Ohne den neuen Sicherheitscode sind keine Änderungen mehr am System möglich (Benutzer speichern und löschen usw.). Nach dreima- liger Falscheingabe des Sicherheitscodes wird das Gerät für 30 Minuten gesperrt. - Den Sicherheitscode eingeben, wie im Abschnitt “EINGABE DES SI- CHERHEITSCODES” beschrieben

EINGABE DES NEUEN SICHERHEITSCODES

- Die Taste > drücken, bis auf dem Display „Sc“ angezeigt wird - Die Taste OK drücken - Mit den Tasten < und > die erste Ziffer des Sicherheitscodes eingeben - Die Taste OK drücken Mit den Tasten < und > die zweite Ziffer des Sicherheitscodes eingeben - Die Taste OK drücken - Auf dem Display wird kurz „OK“ angezeigt, danach kehrt das Gerät zum Normalbetrieb zurück (blinkender Punkt).

ANZEIGE VON SERIENNUMMER UND VERSION

Die Seriennummer und die Version können auf dem Display der Steuer- einheit angezeigt werden. Dabei werden immer 2 Stellen der Nummer an- gezeigt. - Den Sicherheitscode eingeben, wie im Abschnitt “EINGABE DES SI- CHERHEITSCODES” beschrieben

ANZEIGE DER SERIENNUMMER

- Die Taste > drücken, bis auf dem Display „In“ angezeigt wird - Die Taste OK drücken - Die Taste > drücken, bis auf dem Display „Sn“ angezeigt wird - Die Taste OK drücken - Mit den Tasten < und > das Gerät wählen, dessen Seriennummer an- gezeigt werden soll: „FS“…. Fingerabdruckscanner „CU“…. Steuereinheit - Die Taste OK drücken - Auf dem Display werden die ersten zwei Ziffern der Seriennummer an- gezeigt. Bei Tastendruck auf > werden die anderen Ziffern angezeigt. Die Seriennummer ist 14-stellig. - Wenn nun die Taste OK gedrückt wird, kehrt die Anzeige zu den ers- ten zwei Ziffern der Seriennummer zurück. Durch Tastendruck auf ESC kehrt die Anzeige zum vorhergehenden Menü zurück.

- Die Taste > drücken, bis auf dem Display „In“ angezeigt wird - Die Taste OK drücken - Die Taste > drücken, bis auf dem Display „US“ angezeigt wird - Die Taste OK drücken - Mit den Tasten < und > das Gerät wählen, dessen Version angezeigt24 GRABACIÓN DE UNA HUELLA EN EL SENSOR Es importante pasar correctamente el dedo sobre el sensor.

werden soll: „FS“…. Fingerabdruckscanner „CU“…. Steuereinheit - Die Taste OK drücken - Auf dem Display werden die ersten zwei Ziffern der Version angezeigt. Bei Tastendruck auf > werden die anderen Ziffern angezeigt. Die Version ist 8-stellig - Wenn nun die Taste OK gedrückt wird, kehrt die Anzeige zu den ersten zwei Ziffern der Version zurück. Durch Tastendruck auf ESC kehrt die Anzeige zum vorhergehenden Menü zurück.

RÜCKSETZEN AUF WERKSEINSTELLUNG

Mit dem Reset werden alle gespeicherten Daten gelöscht. Der Sicherheits- code wird wieder auf den Standardwert 99 zurückgesetzt und die Verbin- dung zwischen Scanner und Steuereinheit geht verloren. - Den Sicherheitscode eingeben, wie im Abschnitt “EINGABE DES SI- CHERHEITSCODES” beschrieben

DURCHFÜHRUNG DER RÜCKSETZUNG

- Die Taste > drücken, bis auf dem Display „rr“ angezeigt wird - Die Taste OK drücken - Mit den Tasten < und > die erste Ziffer des Sicherheitscodes eingeben - Die Taste OK drücken - Mit den Tasten < und > die zweite Ziffer des Sicherheitscodes eingeben - Die Taste OK drücken - Auf dem Display erscheinen zwei rote Punkte. Der Scanner blinkt orange. Das Gerät ist auf die ursprünglichen Einstellungen zurückgesetzt. - Für die erneute Inbetriebnahme des Geräts siehe “Erste Aktivie- rung: Verbindung zwischen der Steuereinheit und dem Fingerab- druckscanner”.25 Lector Fingerprint: Estado de los LEDs en los lectores Estado LED LED de estado LED de conexión
