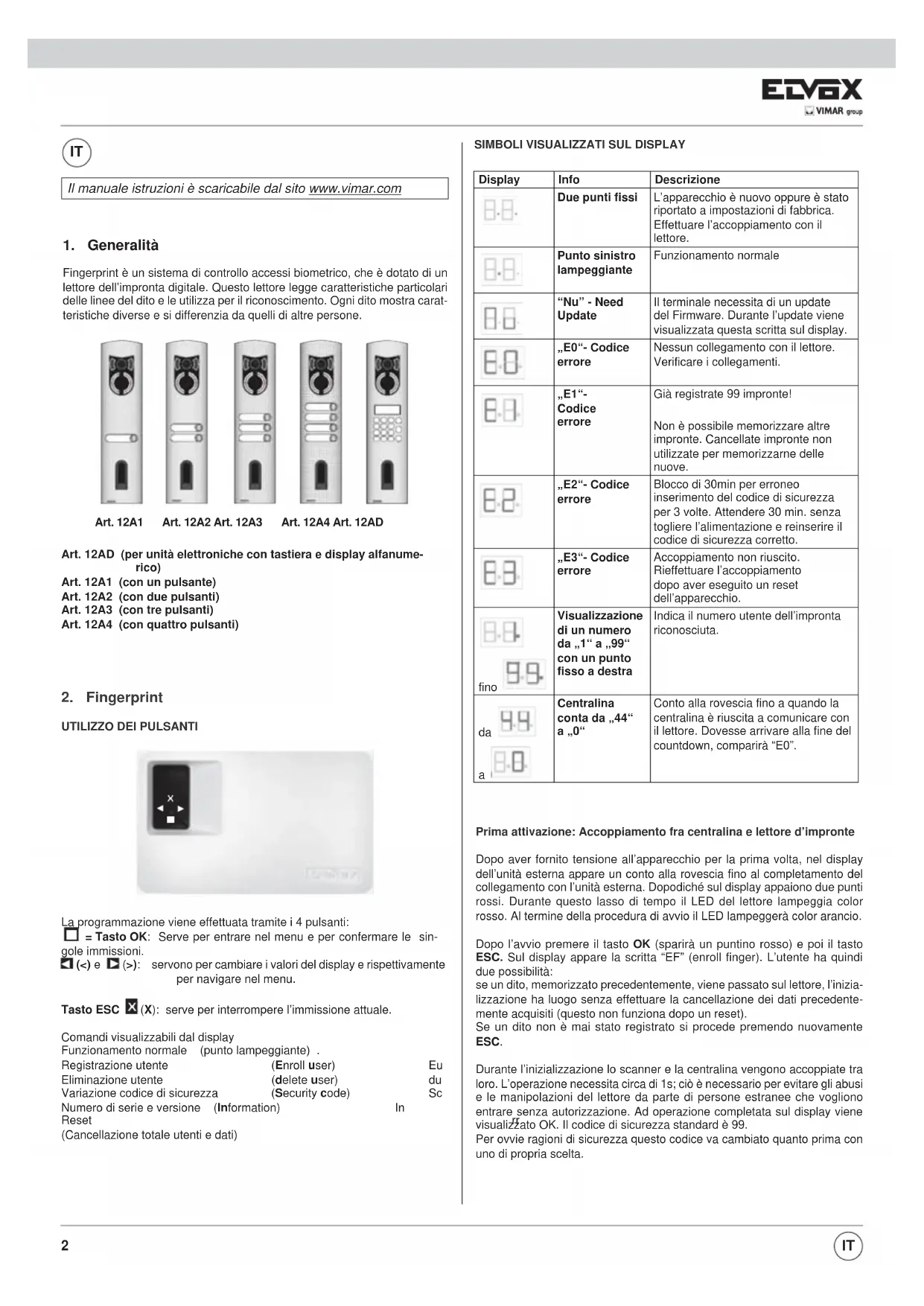

MANUALE UTENTE ELVOX 12A2 Vimar

La programmazione viene effettuata tramite i 4 pulsanti: = Tasto OK: Serve per entrare nel menu e per confermare le sin- gole immissioni. (<) e (>): servono per cambiare i valori del display e rispettivamente per navigare nel menu. Tasto ESC (X): serve per interrompere l’immissione attuale. Comandi visualizzabili dal display Funzionamento normale (punto lampeggiante) . Registrazione utente (Enroll user) Eu Eliminazione utente (delete user) du Variazione codice di sicurezza (Security code) Sc Numero di serie e versione (Information) In Reset rr (Cancellazione totale utenti e dati)

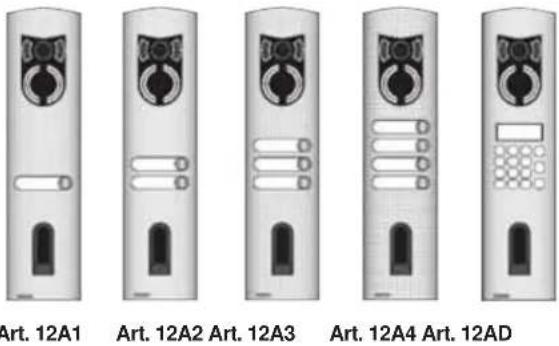

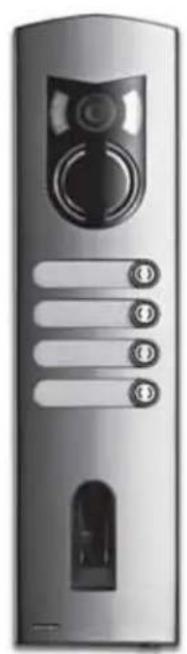

Fingerprint è un sistema di controllo accessi biometrico, che è dotato di un lettore dell’impronta digitale. Questo lettore legge caratteristiche particolari delle linee del dito e le utilizza per il riconoscimento. Ogni dito mostra carat- teristiche diverse e si differenzia da quelli di altre persone. Art. 12AD (per unità elettroniche con tastiera e display alfanume- rico) Art. 12A1 (con un pulsante) Art. 12A2 (con due pulsanti) Art. 12A3 (con tre pulsanti) Art. 12A4 (con quattro pulsanti) Art. 12A1 Art. 12A2 Art. 12A3 Art. 12A4 Art. 12AD

SIMBOLI VISUALIZZATI SUL DISPLAY

Display Info Descrizione Due punti fissi L’apparecchio è nuovo oppure è stato riportato a impostazioni di fabbrica. Effettuare l’accoppiamento con il lettore. Punto sinistro lampeggiante Funzionamento normale “Nu” - Need Update Il terminale necessita di un update del Firmware. Durante l’update viene visualizzata questa scritta sul display. „E0“- Codice errore Nessun collegamento con il lettore. Verificare i collegamenti. „E1“- Codice errore Già registrate 99 impronte! Non è possibile memorizzare altre impronte. Cancellate impronte non utilizzate per memorizzarne delle nuove. „E2“- Codice errore Blocco di 30min per erroneo inserimento del codice di sicurezza per 3 volte. Attendere 30 min. senza togliere l’alimentazione e reinserire il codice di sicurezza corretto. „E3“- Codice errore Accoppiamento non riuscito. Rieffettuare l’accoppiamento dopo aver eseguito un reset dell’apparecchio. fino Visualizzazione di un numero da „1“ a „99“ con un punto fisso a destra Indica il numero utente dell’impronta riconosciuta.

Centralina conta da „44“ a „0“ Conto alla rovescia fino a quando la centralina è riuscita a comunicare con il lettore. Dovesse arrivare alla fine del countdown, comparirà “E0”. Prima attivazione: Accoppiamento fra centralina e lettore d’impronte Dopo aver fornito tensione all’apparecchio per la prima volta, nel display dell’unità esterna appare un conto alla rovescia fino al completamento del collegamento con l’unità esterna. Dopodiché sul display appaiono due punti rossi. Durante questo lasso di tempo il LED del lettore lampeggia color rosso. Al termine della procedura di avvio il LED lampeggerà color arancio. Dopo l’avvio premere il tasto OK (sparirà un puntino rosso) e poi il tasto ESC. Sul display appare la scritta “EF” (enroll finger). L’utente ha quindi due possibilità: se un dito, memorizzato precedentemente, viene passato sul lettore, l’inizia- lizzazione ha luogo senza effettuare la cancellazione dei dati precedente- mente acquisiti (questo non funziona dopo un reset). Se un dito non è mai stato registrato si procede premendo nuovamente ESC. Durante l’inizializzazione lo scanner e la centralina vengono accoppiate tra loro. L’operazione necessita circa di 1s; ciò è necessario per evitare gli abusi e le manipolazioni del lettore da parte di persone estranee che vogliono entrare senza autorizzazione. Ad operazione completata sul display viene visualizzato OK. Il codice di sicurezza standard è 99. Per ovvie ragioni di sicurezza questo codice va cambiato quanto prima con uno di propria scelta.

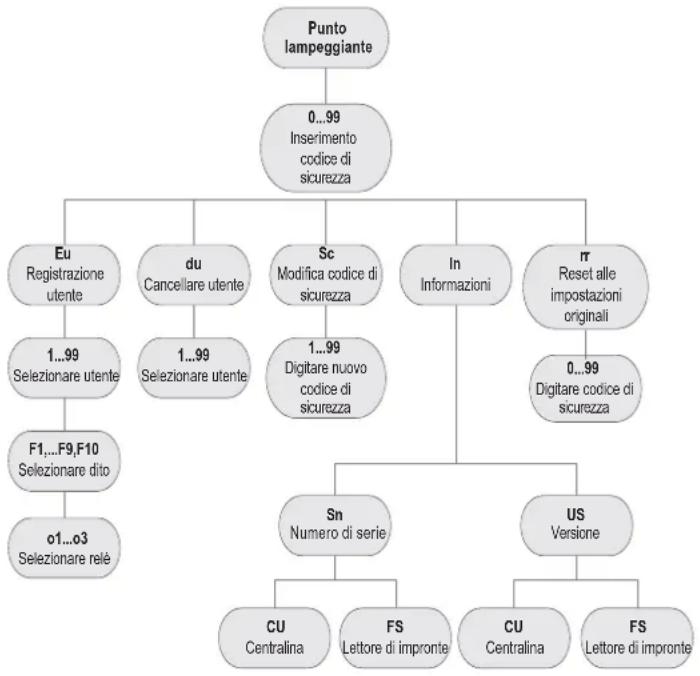

Il manuale istruzioni è scaricabile dal sito www.vimar.com IT3 PANORAMICA MENU DI PROGRAMMAZIONE: Il menu sottostante si raggiunge premendo il tasto OK. Il menu precedente si raggiunge premendo il tasto ESC. La navigazione si effettua con i tasti < e >.

Modifica codice di sicurezza

Reset alle impostazioni originali

Lettore di impronte Punto lampeggiante

Inserimento codice di sicurezza

Registrazione utente

Digitare codice di sicurezza

Digitare nuovo codice di sicurezza

Selezionare utente F1,...F9,F10 Selezionare dito o1...o3 Selezionare relè

INSERIMENTO DEL CODICE DI SICUREZZA

- Premere il tasto OK sulla centralina - Inserire con i tasti < e > il numero di sinistra del codice di sicurezza (di fabbrica è 9) - Premere il tasto OK - Inserire con i tasti < e > il numero di destra del codice di sicurezza (di fabbrica è 9) - Premere il tasto OK. - Sul display compare la scritta „Eu“ (Enroll user) („Enroll“ = „registrare“)

REGISTRAZIONE DI UNA IMPRONTA NEL SISTEMA

Il numero massimo di impronte registrabili è 99. - Inserire il codice di sicurezza come indicato nel paragrafo “INSERI-

MENTO DEL CODICE DI SICUREZZA”

ATTRIBUIRE I DIRITTI DI ACCESSO

- Premere il tasto OK quando sul display compare „Eu“ - Selezione dell‘utente: Nel display viene visualizzato „1“. In caso que- sto utente sia già in uso, questo verrà visualizzato tramite un punto fisso a destra della cifra. Esempio: „1.“ Selezionare il numero utente tramite i tasti < e > - Premere il tasto OK - Selezione del dito: Nel display viene visualizzato „F1“ per il dito 1. Iniziare a contare le dita a partire dal mignolo sinistro “F1” fino ad arrivare al mignolo destro “F0” (uguale a F10). Nel caso un dito sia già stato registrato, questo viene visualizzato con un punto fisso a destra della cifra, per esempio “F8.” Se volete selezionare per esempio l’indice destro per la registrazione, selezionate „F7“ - Premere il tasto OK - Nella centralina adesso comparirà la scritta „EF“ sul display

REGISTRAZIONE DELL’IMPRONTA

Appena compare la scritta „EF“ sul display avete 60 secondi di tempo per strisciare il dito sul sensore in modo corretto. Vedi indicazioni di pagina 14. L’unità esterna possiede un LED di stato che può segnalare lo stato

dell’apparecchio in tre colori diversi: Rosso: Il dito non è stato registrato correttamente; prego ripe- tere lo strisciamento del dito! Arancio: Modalità di registrazione. L’apparecchio è in attesa del dito da registrare. Verde: Registrazione corretta

CANCELLAZIONE DI UN UTENTE

- Inserire il codice di sicurezza come indicato nel paragrafo “INSERI-

MENTO DEL CODICE DI SICUREZZA”

SELEZIONE E CANCELLAZIONE DELL‘UTENTE

- Premere ripetutamente il tasto > fino a che venga visualizzato „du“ (delete user) sul display. - Premere il tasto OK - Con i tasti < e > selezionare l’utente che si desidera cancellare dal sistema. - Premere il tasto OK - „OK“ viene visualizzato brevemente sul display, dopo di che l’appa- recchio torna in funzionamento normale - La funzione „CANCELLA“ (du) fa sempre riferimento ad un utente e non è possibile cancellare impronte singole. IMPOSTAZIONE DI UN NUOVO CODICE DI SICUREZZA Attenzione: senza il nuovo codice di sicurezza, non sarà più possibile effettuare modifiche al sistema (memorizzare utenti, cancellarli, ecc). se il codice di sicurezza viene inserito 3 volte in modo errato, l’apparecchio si blocca per 30 minuti. - Inserire il codice di sicurezza come descritto nel paragrafo “INSERI-

MENTO DEL CODICE DI SICUREZZA”

INSERIMENTO DEL NUOVO CODICE DI SICUREZZA

- Premere il tasto > fino a quando sul display venga visualizzato „Sc“ - Premere il tasto OK - Inserire la prima cifra del codice di sicurezza usando i tasti < e > - Premere il tasto OK - Inserire la seconda cifra del codice di sicurezza usando i tasti < e > - Premere il tasto OK - „OK“ viene visualizzato brevemente sul display, dopodiché l’appa- recchio torna in funzione normale (punto lampeggiante). VISUALIZZAZIONE NUMERO DI SERIE E DELLA VERSIONE Il numero di serie a la versione possono essere visualizzati sul display della centralina. Qui vengono indicate sempre due posizioni del numero. - Inserire il codice di sicurezza come descritto nel paragrafo “INSERI-

MENTO DEL CODICE DI SICUREZZA”

VISUALIZZARE IL NUMERO DI SERIE

- Premere il tasto > fino a quando sul display venga visualizzato „In“ - Premere il tasto OK - Premere il tasto > fino a quando sul display venga visualizzato „Sn“ - Premere il tasto OK - Selezionare con i tasti < e > l’apparecchio del quale visualizzare il numero di serie: „FS“…. Lettore di impronte „CU“…. Centralina - Premere il tasto OK - Sul display compaiono i primi due numeri del numero di serie. Con il tasto > compaiono gli altri numeri. Il numero di serie è composto da 14 cifre - Se premete ora il tasto OK ritornate alle prime due cifre del numero di serie. Premendo il tasto ESC si torna indietro al menu precedente.

VISUALIZZARE LA VERSIONE

- Premere il tasto > fino a quando sul display venga visualizzato „In“ - Premere il tasto OK4

REGISTRAZIONE DI UN‘IMPRONTA SUL SENSORE

è importante passare in modo corretto il dito sul sensore.

I risultati migliori vengono raggiunti utilizzando il dito medio te- nendo nel frattempo il dito medio e l’anulare sono estesi. Strisciare il dito a partire dalla prima falange con aderenza completa sul sensore. Più grande è l’area del dito che viene letta dal sensore, più alta sarà la qualità dell’impronta e più alto sarà il livello di riconoscimento del dito. Per avere un ottimo riconoscimento si consiglia di strisciare il dito sempre alla stessa maniera come è stata effettuata la registrazione. Il sensore si trova a circa metà dell’appoggio per il dito. Passare il dito delicatamente, con pressione media e velocità costante sul sensore. Nel caso di mani eccessivamente lavorate (sulle quali le linee siano molto consumate) si consiglia di usare l’altra mano. Se riconoscete a occhio nudo che le linee dell’impronta sono poco visibili, si consiglia di utilizzare le dita dove queste sono più definite. ATTENZIONE! Cercare di strisciare l’area più grande possibile della prima falange con pressione e velocità media sul sensore. In questo modo vengono raggi- unti ottimi risultati di riconoscimento.

3. Lettore d‘impronte Fingerprint

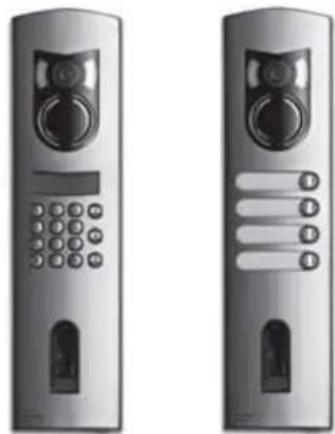

Utilizzo del lettore di impronte L’utilizzo corretto del lettore di impronte è la chiave del successo del funzio- namento del prodotto. Si consiglia di utilizzare le dita con le migliori impronte a vostro avviso. Si consiglia inoltre di passare il dito sul sensore facendo una pressione di media intensità. Se le linea dell’impronta sono poco visibili si consiglia di fare meno pressione, per evitare di appiattire queste e avere dunque un riconoscimento corretto. Il lettore è dotato di un sistema automatico di autoapprendimento (Learning Finger) per migliorare il riconoscimento nel tempo. Per ottimizzare il riconoscimento, una volta memorizzata l’impronta effet- tuate almeno 5 riconoscimenti. Se avete dei riconoscimenti negativi, consi- gliamo di effettuare una nuova memorizzazione del dito. Se risultano forti problemi di riconoscimento vi consigliamo di effettuare le seguenti prove: - Fate meno pressione quando passate il dito sul sensore. - Fate attenzione ad appoggiare correttamente il dito sullo scanner - Utilizzare solo la prima falange. Allineare con il sensore la linea di sepa- razione fra la prima e la seconda falange. - Il dito con i risultati migliori è il medio. - Le dita con le difficoltà maggiori di riconoscimento sono il mignolo ed il pollice. Quest’ultimo è il più difficile e scomodo da utilizzare. - Provate a passare il dito con velocità differenti, per trovare quella a voi più comoda. Non esagerare, visto che se è troppo lento o troppo veloce il dito non viene riconosciuto. Se i consigli sopra citati non portano a nessun miglioramento, consigliamo di memorizzare la stessa impronta su più posizioni per aumentare la possi- bilità di riconoscimento. Avete a disposizione 99 impronte! In casi estremi utilizzate fino a 10 memorizzazioni della stessa impronta. Dita bagnate variano lo stato dell’impronta, questo è visibile anche a occhio nudo. Se si prevede di avere spesso dita bagnate, consigliamo di memoriz- zare il dito anche nello stato bagnato. Impronte di bambini funzionano correttamente, in base alla statura, di solito a partire dal 5° anno di età. Osservare comunque i punti sopra citati. - Premere il tasto > fino a quando sul display venga visualizzato „US“ - Premere il tasto OK - Selezionare con i tasti < e > l’apparecchio del quale visualizzare la versione: „FS“…. Lettore di impronte „CU“…. Centralina - Premere il tasto OK - Sul display compaiono le prime due cifre della versione. Con il tasto > si vedono le altre cifre. La versione è composta da 8 cifre. - Se premete ora il tasto OK ritornate alle prime due cifre della ver- sione. Premendo il tasto ESC si torna indietro al menu precedente.

RESET ALLE IMPOSTAZIONI DI FABBRICA

Eseguendo un reset, tutti i dati in memoria verranno cancellati. Il codice di sicurezza tornerà a 99, l’unità interna e quella esterna perderanno il loro accoppiamento. - Inserire il codice di sicurezza come descritto nel paragrafo “INSERI-

MENTO DEL CODICE DI SICUREZZA”

EFFETTUAZIONE DEL RESET

- Premere il tasto > fino a quando sul display venga visualizzato „rr“ - Premere il tasto OK - Inserire la prima cifra del codice di sicurezza usando i tasti < e > - Premere il tasto OK - Inserire la seconda cifra del codice di sicurezza usando i tasti < e > - Premere il tasto OK - Sul display compariranno due punti rossi. Il lettore lampeggia aran- cione. Il prodotto si trova con le impostazioni originali. - Per rimettere in funzione l’apparecchio, vedi capitolo “Prima attiva- zione: Accoppiamento fra centralina e lettore d’impronte”. IT5 Lettore Fingerprint: Stato dei LED sui lettori Stato LED LED di stato LED di collegamento

Descrizione Arancio lampeggiante OFF Manca il collegamento con la centralina Fingerprint. Prego verificare i collegamenti. OFF Sinistra: Verde Destra: Verde Il sistema è on-line, tutti i componenti sono in comunicazione correttamente. Arancio lampeggiante Sinistra: Verde Destra: Verde Riconoscimento impronta: sta verificando Verde Sinistra: Verde Destra: Verde Riconoscimento impronta: positivo, Relè associato scatta Rosso Sinistra: Verde Destra: Verde Riconoscimento impronta: impronta non riconosciuta Arancio Sinistra: Verde Destra: Verde Modalità di registrazione impronta. Bisogna passare il dito sul sensore

N.B.: I LED di collegamento (verdi) sono visibili solo con lettore staccato dalla placca.

4. Suggerimenti e difficoltà

Difficoltà Causa Soluzione La registrazione del dito non va a buon fine

1. il dito non viene

strisciato correttamente con tutta la falange sul sensore

2. il dito viene strisciato

con troppa o troppo poca pressione sul sensore

3. il dito viene strisciato

troppo velocemente o troppo lentamente sul sensore

1. Strisciare la prima

falange del dito sul sensore senza movimenti di scatto

2. Strisciare il dito in modo

delicato, ma con aderenza completa sul sensore

3. Strisciare il dito sul

sensore con velocità media Un dito registrato non viene più riconosciuto

registrazione è stata strisciata una parte diversa del dito

2. La prima registrazione

non è stata fatta correttamente

1. Registrare il dito

nuovamente passandolo uniformemente sul sensore

2. Vedi: „la registrazione

del dito non va a buon fine“ – registrazioni perfette garantiscono ottimi riconoscimenti Il led di stato non lampeggia nell’unità interna Nessuna alimentazione 1. Accertare il gruppo di alimentazione

2. verificare l’integrità del

fusibile Errore „E0“ nel display, dopo un conto alla rovescia da 45

dell’apparecchio è stata interrotta e si trova in fase di riavvio

1. verificare cavi di

connessione tra UE ed UI

2. Aspettare la fine della

fase di riavvio Errore „E1“ nel display Già memorizzate 99 impronte Non è più possibile registrare ulteriori impronte. È necessario cancellare utenti registrati per poter memorizzare nuove impronte Errore „E2“ nel display Blocco di 30 minuti dopo inserimento del codice di sicurezza errato per 3 volte Aspettare 30 minuti ed inserire il codice di sicurezza corretto Errore „E3“ nel display Associazione errata o non riuscita Rieffettuare l’associazione Il led verde dell’unità esterna segnala un riconoscimento positivo del dito, ma il relè non reagisce Associazione fra unità interna ed esterna errata. Il riconoscimento non viene accettato perché una delle unità è stata scambiata Rieffettuare l’associazione Manutenzione del sensore Sensore Il sensore del lettore di impronte è l’elemento essenziale per il funzionamento del suo Fingerprint e necessita di una adeguata manutenzione per il funzio- namento affidabile e duraturo nel tempo. La superficie del sensore è autopulente e non necessita per cui di manuten- zione ordinaria. Dovesse comunque sporcarsi, pulite questa con un panno, soffice e delicato, umido (non bagnato). Utilizzate per questa procedura acqua pura, non diluita con altri solventi o detersivi. Trattare la superficie del sensore molto delicatamente. Non strofinare e non fare pressione, per evitare la rottura del sensore. IT6

7. Morsetti di collegamento

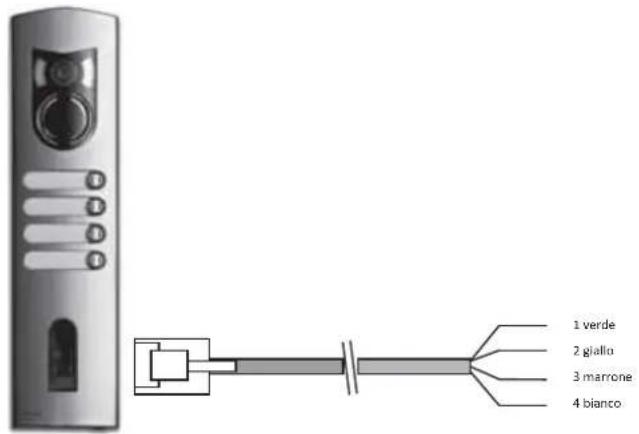

• Sul PIN 1 del connettore X6 non può essere assorbita una corrente mag- giore di 3,5 A. La centralina e il lettore Fingerprint devono essere collegati con un cavo a 4 poli con sezione minima di 0,5 mm (ca. 0,15 mm²). Qualora la distanza fosse maggiore ai 50m, bisogna aumentare la sezione dei cavi collegati ai PIN 3 e 4, per evitare cali di tensione e di corrente. La distanza massima fra lettore e centralina è di 500m. É a disposizione 1 relè per il controllo di un utilizzatore esterno. La pro- grammazione avviene tramite il menu di programmazione sulla centralina. Il relè ha un contatto pulito in scambio liberamente utilizzabile, la cui potenza massima di commutazione è di 250VAC 10A. I cavi tra unità interna ed esterna vanno portati separatamente da altri cavi elettrici, dato che portano segnali di bassa tensione che potrebbero essere disturbati da altri cavi elettrici. Le morsettiere non sono protette da inversione di polarità! Descrizione Misura Fingerprint Alimentazione VAC 8-24 VDC 8-30 Potenza assorbita Wca.1 Temperatura di esercizio °C -40 fino +85 Memoria Impronte 99 Sicurezza FAR 1x 10

Protezione IP43 Velocità riconoscimento s1-4 Ciclo di vita Letture ca. 1 Mio Descrizione Misura Fingerprint Alimentazione VAC 9-12 VDC 9-12 Potenza assorbita Wca. 2 Relè Numero 1 Potenza Relè 230VAC/ 10A Ciclo di vita meccanico relè Commutazioni 10Mill. Ciclo di vita elettrico relè Commutazioni 200.000 a 250V/5A Temperatura di esercizio °C -20 fino +70 Protezione IP41 Ingressi digitali - Corrente massima su X6 PIN 1 A- Per il collegamento di lettori Fingerprint consigliamo di utilizzare esclusiva- mente i cavi forniti in dotazione. I colori sopra riportati sono solo validi utiliz- zando questi cavi. Morsetto Nr. Funzione 1 Morsetto 1 (BUS) 2 Morsetto 2 (BUS) 3 Morsetto 3 (Alimentazione) 4 Morsetto 4 (Alimentazione) 1 verde 2 giallo 3 marron

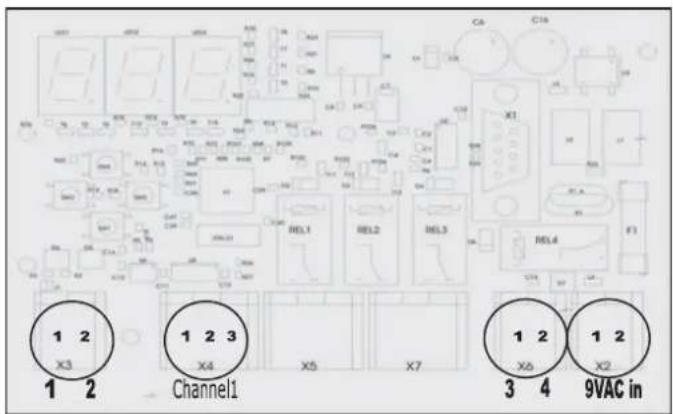

4 bianco X2- X7 Sono dei morsetti a molla X2: Alimentazione 9VAC-in: unipolare; utilizzando alimentazione in DC non c’è da seguire una polarità. Morsetto Nr. Funzione 1 Alimentazione 9-12VAC o 9-12VDC 2 Alimentazione 9-12VAC o 9-12VDC X3: BUS per la comunicazione con il lettore. Collegamento con il lettore Fingerprint. Morsetto Nr. Funzione 1 RS485 A, Morsetto 1 2 RS485 B, Morsetto 2 X4: Relè, Contatto pulito per il comando di un utilizzatore. Morsetto Nr. Funzione 1 Comune 2 Contatto NO (normalmente aperto) 3 Contatto NC (normalmente chiuso) X6: Alimentazione lettore di impronte: Morsetto Nr. Funzione 1 Alimentazione morsetto 3 lettore 2 Alimentazione morsetto 4 lettore Morsetti centralina Fingerprint Lettore di impronte Fingerprint IT IT

5. Montaggio e installazione

MONTAGGIO A PARETE DELLA CENTRALINA FINGERPRINT

Fissare la barra DIN al muro (DIN Rail 35mm). Questa barra serve da so- stegno per la custodia della centralina. Montate adesso la centralina sulla barra. Aprire la centralina con la linguetta apposita. L’unità interna deve essere montata in maniera da risultare inaccessibile a terzi.7

INFORMAZIONE AGLI UTENTI AI
