BEDIENUNGSANLEITUNG H2F220WSAA HAIER
Vielen Dank, dass Sie sich für ein Haier-Produkt entschieden haben.
Bitte lesen Sie diese Anweisungen sorgfältig durch, bevor Sie das Gefriergerät in Gebrauch nehmen. Die darin enthaltenen wichtigen Informationen helfen Ihnen, das Gerät optimal zu nutzen und zu warten, und es sicher und ordnungsgemäß zu installieren.
Bewahren Sie dieses Handbuch gut erreichbar auf, so dass Sie es zum sicheren und ordnungsgemäßen Betrieb des Geräts jederzeit zu Rate ziehen können.
Wenn Sie das Gefriergerät verkaufen, verschenken oder bei einem Umzug weitergeben, geben Sie dieses Benutzerhandbuch unbedingt weiter, damit sich der neue Besitzer mit dem Gerät und den Sicherheitshinweisen vertraut machen kann.
Inhaltsverzeichnis
VORSICHT 3
VOR INBETRIEBNAHME 6
FUNKTIONEN 8
WARTUNG 14
FEHLERBEHEBUNG 15

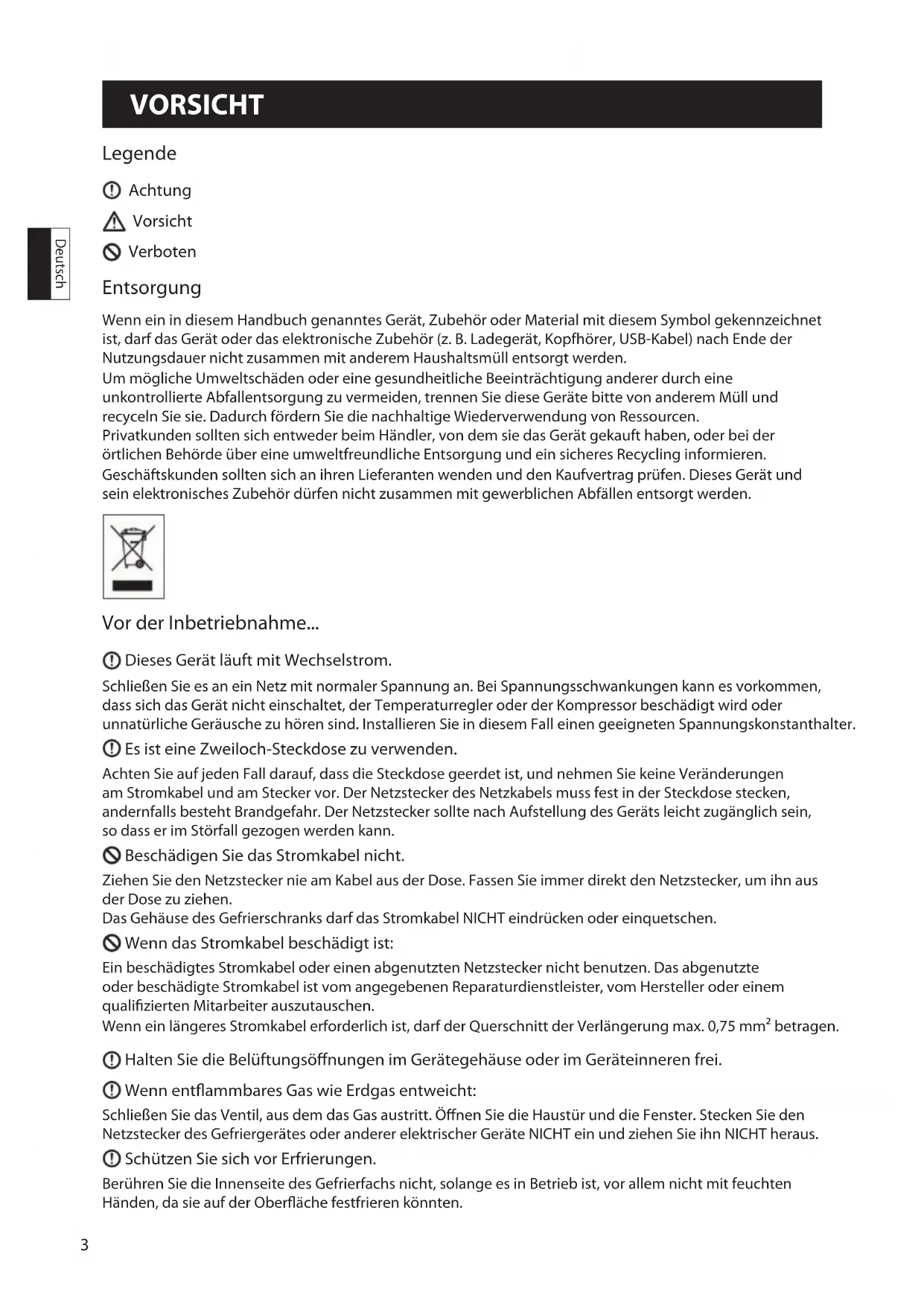

VORSICHT
Legende
Achtung Vorsicht Verboten
Entsorgung
Wenn ein in diesem Handbuch genanntes Gerät, Zubehör oder Material mit diesem Symbol gekennzeichnet ist, darf das Gerät oder das elektronische Zubehör (z. B. Ladegerät, Kopfhörer, USB-Kabel) nach Ende der Nutzungsdauer nicht zusammen mit anderem Hausmüll entsorgt werden.
Um mögliche Umweltschäden oder eine gesundheitliche Beeinträchtigung anderer durch eine unkontrollierte Abfallentsorgung zu vermeiden, trennen Sie diese Geräteteile von anderem Müll und recyceln Sie sie. Dadurch fördern Sie die nachhaltige Wiederverwendung von Ressourcen.
Privatkunden sollen sich entweder beim Händler, von dem sie das Gerät gekauft haben, oder bei der örtlichen Behörde über eine umweltfreundliche Entsorgung und ein sicheres Recycling informieren.
Geschäftskunden sollen sich an ihren Lieferanten wenden und den Kaufvertrag prüfen. Dieses Gerät und sein elektronisches Zubehör dürfen nicht zusammen mit gewerblichen Abfällen entsorgt werden.
Vor der Inbetriebnahme...
① Dieses Gerät läuft mit Wechselstrom.
Schließen Sie es an ein Netz mit normaler Spannung an. Bei Spannungsschwankungen kann es vorkommen, dass sich das Gerät nicht einschaltet, der Temperaturregler oder der Kompressor beschädigt wird oder unnatürliche Geräusche zu hören sind. Installieren Sie in diesem Fall einen geeigneten Spannungskonstanthalter.
Es ist eine Zweiloch-Steckdose zu verwenden.
Achten Sie auf jeden Fall darauf, dass die Steckdose geerdet ist, und nehmen Sie keine Veränderungen am Stromkabel und am Stecker vor. Der Netzstecker des Netzkabels muss fest in der Steckdose stecken, andernfalls besteht Brandgefahr. Der Netzstecker sollte nach Aufstellung des Geräts weniger zugänglich sein, so dass er im Störfall gezogen werden kann.
Beschädigen Sie das Stromkabel nicht.
Ziehen Sie den Netzstecker nie am Kabel aus der Dose. Fassen Sie immer direkt den Netzstecker, um ihn aus der Dose zu ziehen.
Das Gehäuse des Gefrierschranks darf das Stromkabel NICHT eindrücken oder einquetschen.
Wenn das Stromkabel beschädigt ist:
Ein beschädigtes Stromkabel oder einen abgenutzten Netzstecker nicht benutzen. Das abgenutzte oder beschädigte Stromkabel ist vom angegebenen Reparaturdienstleister, vom Hersteller oder einem qualifizierten Mitarbeiter auszutauschen.
Wenn ein längeres Stromkabel erforderlich ist, darf der Querschnitt der Veränderung max. 0,75 mm² betragen.
① Halten Sie die Belüftungsöffnungen im Gerätegehäuse oder im Geräteinneren frei. ① Wenn entflammbares Gas wie Erdgas entweicht: Schließen Sie das Ventil, aus dem das Gas austritt. Öffnen Sie die Haustür und die Fenster. Stecken Sie den Netzstecker des Gefriergerätes oder anderer elektrischer Geräte NICHT ein und ziehen Sie ihn NICHT heraus. Schützen Sie sich vor Erfrierungen.
Berühren Sie die Innenseite des Gefrierfachs nicht, solange es in Betrieb ist, vor allem nicht mit feuchten Händen, da sie auf der Oberfläche festfrieren könnten.
VORSICHT
Nach Ablauf der Gerätelebensdauer:
Schützen Sie das Gerät vor Feuer, um Unfälle zu vermeiden. Entfernen Sie die Gerätetür (öffnen Sie die Tür und halten Sie sie fest, bevor Sie die Schrauben lösen), um zu verhindern, dass Kinder in das Gerät klettern und verunglücken. Bringen Sie das Gerät zu einer entsprechenden Entsorgungsstelle.
Öffnen Sie die Tür am Griff. Lagern oder benutzen Sie kein Benzin oder andere brennbare Stoffe in der Nähe des Gefrierschranks, um Brände zu vermeiden. Lagern Sie niemals brennbare oder explosive Stoffe, stark ätzende Säuren, Alkalien oder andere Chemikalien im Gefrierschrank. Lagern Sie niemals Bier oder andere Getränke in Flaschen im Gefrierschrank, da diese während des Gefriervorgangs platzen können. Verwenden Sie keine Elektrogeräte im Inneren des Gefrierfachs, außer diese sind speziell vom Hersteller für diesen Zweck vorgesehen. Achten Sie auf Ihre Kinder.
Achten Sie darauf, dass Kinder nicht mit dem Gefrierschrank spielen.
Hängen Sie sich nicht an die Tür, um Verletzungen durch ein Herabfallen der Tür zu vermeiden.
Achten Sie darauf, dass Kinder nicht in Öffnungen und Seitennähte der Metallteile, z. B. im Gefrierfach oder an der Geräterückseite, greifen. Sie könnten sich damit verletzen.
Stellen Sie keine unstabilen Gegenstände (schwere Objekte, mit Wasser gefüllte Behälter) oben auf das Gerät, um Verletzungen durch herabfallende Gegenstände oder Stromschläge durch Wasserkontakt zu vermeiden.
Vor Wasser schützen
Besprühen oder spülen Sie den Gefrierschrank nicht mit Wasser, und stellen Sie das Gerät nicht an einem feuchten oder spritzwassergefährdeten Ort auf, um Schäden an der elektrischen Isolierung, Stromschläge oder Feuer zu vermeiden.
Beschädigen Sie den Kühlmittelkreislauf nicht.
Der Gefrierschrank darf nur mit Genehmigung auseinandergebaut und verändert werden. Heftige Bewegungen des Gefriergeräts können die Kühlrohre beschädigen. Das Gerät darf nur von Fachpersonal repariert werden.
Ziehen Sie den Netzstecker:
Vor Reinigung und Wartung, bei einem Geräteausfall oder Stromausfall. Warten Sie nach dem Ziehen des Steckers mindestens 5 Minuten, bevor Sie das Gerät wieder einschalten, da ein frühes Starten den Kompressor beschädigen kann.
① Dieser Gefrierschrank ist ein Haushaltsgerät, das nur zum Lagern von Lebensmitteln dient. Lagern Sie kein Blut, keine Medikamente, keine biologischen oder andere Produkte im Gerät. ① Halten Sie die Belüftungsöffnungen im Gerätegehäuse oder im Geräteinneren frei.
Dieses Gerät ist für Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten nur dann geeignet, wenn eine angemessene Aufsicht oder ausführliche Anleitung zur Benutzung des Geräts durch eine verantwortliche Person sichergestellt ist.
Dieses Gerät ist für die Verwendung im Haushalt oder in ähnlichen Anwendungsbereichen gedacht, wie z. B.
- in Teeküchen in Geschäften, Büros und anderen Arbeitsplätzen;
- in landwirtschaftlichen Betrieben und von Kunden in Hotels, Motels und anderen Wohnbereichen; - in Bed-and-Breakfast-Hotels;
- beim Catering und anderen Anwendungsgebieten im Großhandel.
Energiespartipps
Stellen Sie das Gerät in einem kühlen, trockenen, ausreichend belüfteten Raum auf.
Stellen Sie den Gefrierschrank mit einem seitlichen und oberen Abstand von mindestens 10 cm auf, um eine ausreichende Belüftung des Geräts zu gewährleisten.
Lassen Sie warme Speisen abkühlen, bevor Sie sie in den Gefrierschrank stellen.
Lassen Sie die Gerätetür nicht zu lange offen, wenn Sie Lebensmittel hineinstellen oder herausnehmen. Je kürzer die Tür geöffnet ist, desto weniger Eis bildet sich im Gefrierschrank.
VORSICHT
Reinigen Sie die Rückseite des Gefrierschranks regelmäßig. Staub erhöht den Energieverbrauch.
Stellen Sie die Temperatur nicht höher ein als notwendig.
Stellen Sie nichts auf die Belüftungsöffnungen.
Einfrieren und Aufbewahren von frischen Lebensmitteln
Um einen besseren Kühlkreislauf zu gewährleisten, sollte zwischen den einzelnen Lebensmitteln etwas Platz gelassen werden.
Lagern Sie die Lebensmittel nach Kategorien, damit Sie sie besser finden.
Versiegeln Sie Lebensmittel vor dem Einfrieren, um Wasserverlust und Geruchsbildung zu vermeiden.
Lebensmittel müssen vor dem Einfrieren nicht notwendigerweise eingepackt werden. Die Außenseite der Verpackungen muss trocken sein, damit sie nicht zusammenkleben. Verpackungsmaterialien sollen geruchsfrei, luftdicht, ungiftig und nicht toxisch sein.
Zur Kennzeichnung des Gefrierguts empfehlen wir folgende Angaben:
Bezeichnung des Lebensmittels
Gewicht
Menge (Anzahl der Teile)
Einfrierdatum
Ablaufdatum
Informationen zu normalen Lagerzeiten für Lebensmittel finden Sie im Diagramm an der Innenseite des Gefrierschranks:
- Eintopf, Eiscreme, Wurst, Brot
- Fisch, Shrimps, Lamm, Fleisch, Gemüse, Obst, Geflügel, Rind
Die Lebensmittel sollten frisch, reif und von guter Qualität sein.
Frisches Obst und Gemüse sollen möglichst sofort nach der Ernte eingefroren werden, um Nährstoffe, Struktur, Textur, Farbe und Geschmack zu erhalten.
Fleisch und Wild sollen vor dem Einfrieren ausreichend lange abgehangen werden.
Heiße Lebensmittel sollten auf Zimmertemperatur abgekühlt werden, bevor sie in den Gefrierschrank gelegt werden.
Nehmen Sie nur die notwendige Menge an Lebensmitteln aus dem Gefrierschrank. Aufgetaute Lebensmittel dürfen nicht wieder eingefroren werden, wenn sie nicht gekocht sind. Legen Sie warme Lebensmittel nicht direkt auf tiefgefrorene Lebensmittel. Tiefgefrorene Lebensmittel werden dadurch möglicherweise aufgetaut und überdauern so nicht die vorgesehene Aufbewahrungszeit. Schalten Sie für ein gutes Gefrierergebnis 2 Stunden vor dem Einfrieren frischer Lebensmittel den Schnellgefrierer ein (siehe Kapitel Funktionen). Legen Sie nicht zu viele frische Lebensmittel in den Gefrierschrank. Beachten Sie die Gefrierkapazität des Geräts.
Der Gefriervorgang ist normalerweise nach max. 24 Stunden beendet. Nach dieser Zeit schaltet sich die Funktion automatisch aus.
Bei kleinen Mengen Lebensmitteln kann die Funktion nach einigen Stunden manuell ausgeschaltet werden, um Energie zu sparen.
VOR INBETRIEBNAHME

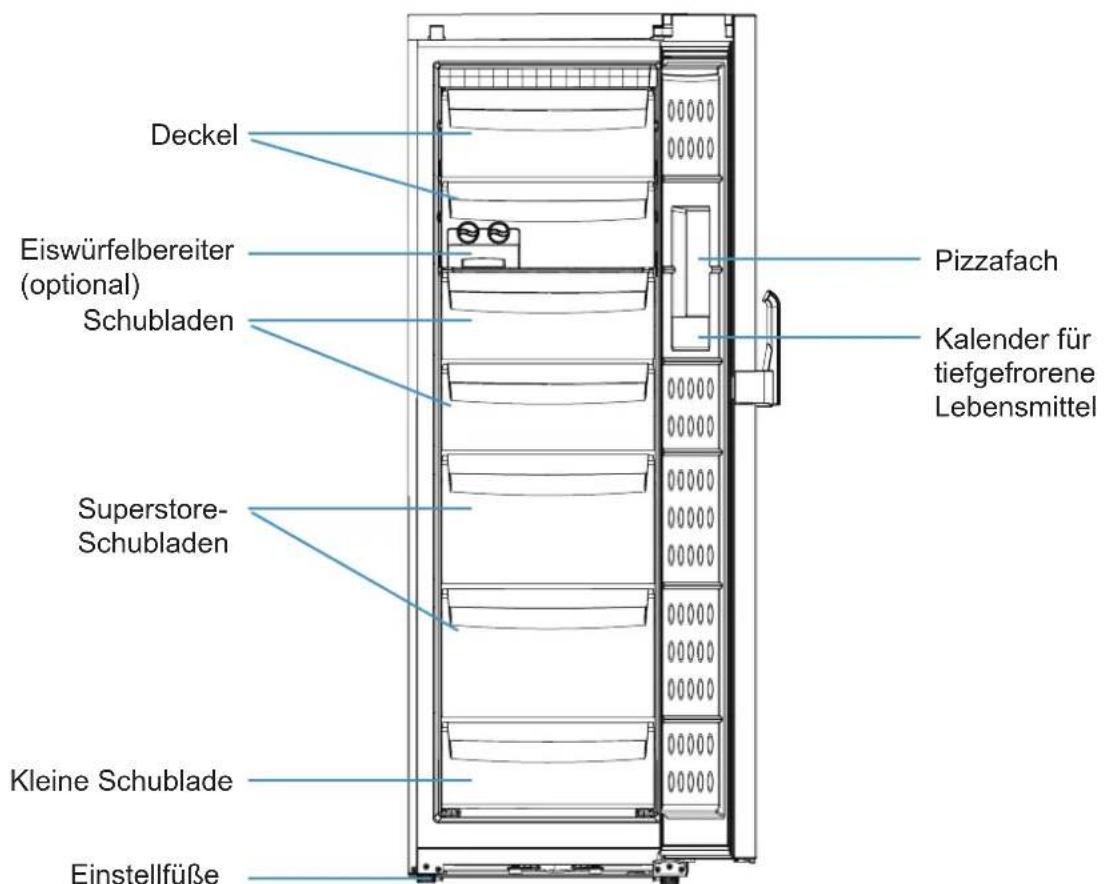

Beschreibung
Diese Abbildung kann sich von dem Gefriergerät, das Sie gekauft haben, leicht unterscheiden.
(Transportgriffe auf der Vorderseite, Transportrollen auf der Rückseite)
Die großen und kleinen Schubladen sowie die Superstore-Schubladen können herausgenommen werden, um den Nutzraum zu vergrößern.
VOR INBETRIEBNAHME
Aufstellungsort
Das Gefriergerät sollte auf einem flachen, stabilen Untergrund aufgestellt werden. Falls das Gerät auf einem Sockel aufgestellt wird, sind flache, stabile und feuerfeste Materialien zu verwenden. Verwenden Sie niemals die Styroporverpackung als Sockel. Wenn der Gefrierschrank etwas wackelig steht, können Sie die Einstellfüße herein- oder herausdrehen, indem Sie sie nach links oder rechts drehen und so die Höhe des Gefrierschranks verändern. Stellen Sie den Gefrierschrank nicht in direktem Sonnenlicht oder
in der Nähe von Heizkörpern auf, um die Gefrierleistung nicht zu beeinträchtigen. Stellen Sie das Gerät an einem gut belüfteten Ort auf und achten Sie darauf, dass um das Gerät herum ein Mindestabstand von 10 cm besteht.
Stellen Sie das Gerät niemals an einem feuchten, spritzwassergefährdeten Ort auf. Entfernen Sie Spritzwasser und Flecken mit einem weichen Tuch, um Rost zu verhindern.
Stellen Sie das Gefriergerät nicht an einem Ort mit zu niedriger Temperatur (unter 5°C ) auf. Lassen Sie den Gefrierschrank nicht draußen oder im Regen stehen.
Inbetriebnahmevorbereitung
Entfernen Sie sämtliche Verpackungsteile, das Styroporteile und das Klebeband, mit dem die Zubehörteile befestigt sind.
Stellen Sie den Gefrierschrank an einem geeigneten Ort auf (siehe Aufstellungsort).
Reinigen Sie den Gefrierschrank vor der Inbetriebnahme von innen und außen (siehe Abtauen und Reinigen).
Lassen Sie das Gerät nach der Ausrichtung und Reinigung für mindestens 6 Stunden stehen, bevor Sie es einschalten, um einen normalen Betrieb zu gewährleisten.
FUNKTIONEN

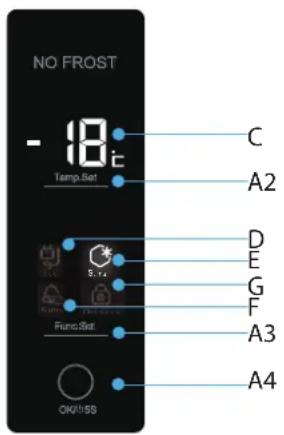

Bedien- und Kontrollleiste
C Symbol Gefriertemperatur
A2 Temperatureinstelltaste
D Symbol Eco-Funktion
E Symbol Schnellfroster
G Symbol Kindersicherung
F Alarmanzeige
A3 Funktionswahltaste
(Eco/Schnellfroster/Alarm/Kindersicherung)
A4 OK-Taste / Ein-/Ausschalttaste
Inbetriebnahme
Stecken Sie den Netzstecker in die Steckdose, um den Gefrierschrank einzuschalten.
Auf dem Display zeigt der Code dF an, dass sich der Gefrierschrank in der Abtauphase befindet. Nach dem Abtauen erscheint auf dem Display der Code HH.
Die Alarm-LED F und ein Warnton zeigen an, dass die Temperatur im Gefrierschrank für die Lagerung von Lebensmitteln nicht ausreicht. Um den Warnton auszuschalten, wählen Sie die Funktion "Alarm" mit der Taste A3 und drücken Sie dann die Taste A4. Die Warnlampe leuchtet jedoch weiterhin auf, bis der Gefrierschrank die Temperatur von -12°C erreicht.
Wenn das Display eine Temperatur von -12°C anzeigt, erlischt der Alarm automatisch, und Sie können Lebensmittel im Gefrierschrank lagern.
Bedien- und Kontrollleiste überprüfen:
Berühren Sie alle Tasten auf dem Display und prüfen Sie, ob der Temperaturbereich und das ausgewählte Symbol aufleuchten.
Temperatur einstellen:
Drücken Sie zur Temperatureinstellung die Taste A2. Während der Temperatureinstellung wird die eingestellte Temperatur durch zwei blinkende Ziffern auf dem Display angezeigt. Durch erneuten Druck auf diese Taste können Sie den Sollwert absteigend von -14°C bis -26°C einstellen.
Wenn die OK-Taste innerhalb von 5 Sek. nicht gedrückt wird, wird der Sollwert automatisch gespeichert.
Wenn die Temperatur eingestellt ist, zeigen die beiden Ziffern auf dem Display wieder die Temperatur des Gefrierschranks an.
Werksseitig ist die Temperatur auf -18°C eingestellt.
Einschaltfunktion:
Halten Sie die Taste A4 5 Sekunden lang gedrückt, um den Gefrierschrank auszuschalten; schalten Sie ihn durch erneutes Drücken der Taste wieder ein.
Bevor Sie das Gerät reinigen, ziehen Sie unbedingt den Netzstecker. Es reicht nicht aus, das Gerät über den Ein-/Ausschalter auszuschalten.
FUNKTIONEN
Gefrierfunktionen
SCHNELLFROSTER: Wählen Sie die Funktion "S.FRZ" mit der Taste A3. Mit der Taste A4 können Sie dann die Schnellfrosterfunktion für frische Lebensmittel einschalten.
Die Lampe E leuchtet auf und zeigt an, dass die Funktion eingeschaltet ist.
Die Lampe leuchtet so lange, bis die Funktion ausgeschaltet wird.
Zum Schockgefrieren kleiner Lebensmittelmengen soll die Funktion 2 Stunden vor dem Einfrieren aktiviert werden; wenn Sie gleichzeitig große Mengen Lebensmittel einfrieren möchten, wird empfohlen, die Funktion 24 Stunden vor dem Einfrieren einzuschalten. Die Funktion schaltet sich nach 24 Stunden automatisch aus oder lässt sich manuell abschalten. Wenn diese Funktion eingeschaltet ist, erhöht sich der Stromverbrauch.
ECO-FUNKTION: Entsperren Sie den Bildschirm und wählen Sie mit der Taste A3 die Funktion "ECO". Mit der Taste A4 können Sie nun die Energiesparfunktion einschalten, indem Sie die Temperatur auf -18°C bis -14°C einstellen. Temperaturen von -19°C oder darunter werden in der ECO-Funktion automatisch auf -18°C eingestellt. Solange diese Funktion eingeschaltet ist, leuchtet die D-LED.
Wählen Sie die Funktion "ECO" mit der Taste A3 und schalten Sie sie mit der Taste A4 aus.
Die ECO- und die Schnellfroster-Funktion können nicht gleichzeitig aktiviert werden.
Kindersicherung: Entsperren Sie den Bildschirm, wählen Sie die Funktion "Child Lock" mit der Taste A3 und schalten Sie die Funktion mit der Taste A4 ein. Entsperren: Berühren Sie eine beliebige Taste auf dem Bildschirm, das Display und die Kindersicherungstaste leuchten auf; drücken Sie die Taste A3, die Kindersicherungstaste blinkt; drücken Sie die Taste A4, um den Bildschirm zu entsperren.
Wenn der Bildschirm gesperrt ist, ist die Taste A2 nicht verfügbar; mit der Taste A3 können keine Funktionen ausgewählt werden; der Strom lässt sich ausschalten, indem Sie für 5 Sek. auf die Taste A4 drücken.
Alarmsignale
TEMPERATURALARM: Wenn die Temperatur im Gefrierschrank -8 °C übersteigt, wird dies durch einen unterbrochenen Summton und das Aufblinken der F-LED angezeigt. Auf dem Display erscheint der Code HH. Sie können den Warnton ausschalten, indem Sie den Bildschirm entsperren, mit der Taste A3 die Funktion "Alarm" wählen und die Taste A4 drücken. Doch der Alarm hält weiter an, bis die Temperatur im Gefrierschrank unter -12 °C liegt.
TÜRALARM: Wenn die Tür für 60 Sekunden geöffnet ist, wird dies durch einen unterbrochenen Summton angezeigt. Die Alarmbedingung wird durch Schließen der Tür beendet, oder durch Auswahl der Funktion "Alarm" und Drücken der OK-Taste. In diesem Fall ertönt der Warnton jedoch nach 60 Sekunden, wenn die Tür weiterhin geöffnet bleibt. Wenn die Tür für 7 Minuten geöffnet bleibt, erlischt die Inneneleuchtung und es ertönt ein Daueralarm.
FEHLERALARM: Code F4 auf dem Display sowie das Aufleuchten der Alarm-LED F weisen auf eine Störung am Gefrierschrank hin. Es besteht noch keine Gefahr für die eingefrorenen Lebensmittel.
Der Code Ed auf dem Display in Verbindung mit dem Aufleuchten der Alarm-LED F und einem Warnton weisen auf eine schwerwiegende Störung am Gefrierschrank hin. Das Gerät muss ausgeschaltet werden.
① Rufen Sie in beiden Störungsfällen sobald wie möglich den Kundendienst.
FUNKTIONEN

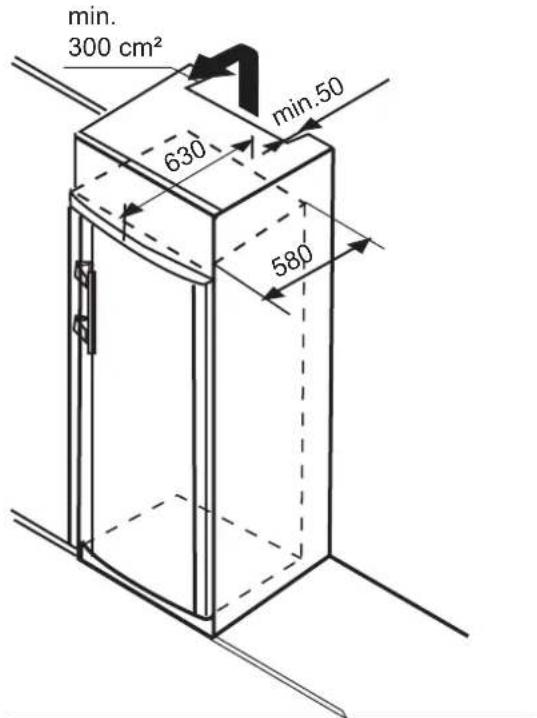

Einbau in eine Küchenzeile
Das Gerät eignet sich zum Einbau in eine Küchenzeile. Mithilfe eines geeigneten Schranks kann das Gerät der Höhe der Küchenzeile angepasst werden. Beim Einbau in eine Standard-Küchenzeile (max. Tiefe 580 mm) kann das Gerät direkt hinter der Kücheneinheit installiert werden. Die Gerätetür ragt seitlich um 34 mm und in der Mitte um 55 mm über die Front der Kücheneinbauten hinaus. So lässt sie sich hervorragend öffnen und schließen.
Wichtig für die Belüftung:
An der Rückseite des Schranks muss sich eine min. 50 mm tiefe Belüftungsöffnung über die gesamte Breite des Schranks befinden.
Der Belüftungsraum bis zur Decke muss min. 300 cm² betragen.
Je größer der Belüftungsraum, desto mehr Energie wird beim Betrieb des Geräts gespart.
Wenn das Gerät mit dem Scharnier zur Wand installiert wird, muss der Abstand zwischen Gerät und Wand min. 55 mm betragen. Dies entspricht der Griffbreite bei geöffneter Tür.
Gebrauchsanweisung
DECKEL ÖFFNEN
Heben Sie die oberen Deckel zum Öffnen leicht an und drehen Sie sie von innen nach außen.
Öffnen Sie den Deckel, um die Lebensmittel in die Schublade zu legen.
Schließen Sie den Deckel, um Türkontakt zu vermeiden.
Der Deckel kann entfernt werden, um den Nutzraum zu vergrößern.
HINWEIS: Die beiden Ebenen im oberen Teil sind mit Deckeln ausgestattet.
Es dürfen jedoch keine Lebensmittel im vorderen Teil der Glasplatte gelagert werden, da die Deckel sonst möglicherweise nicht richtig schließen. Wenn dies der Fall ist, prüfen Sie die einzelnen Nahrungsmittel, platzieren Sie sie um, und schließen Sie die Deckel erneut. Achtung: Prüfen Sie die Deckel, bevor Sie die Tür schließen, und stellen Sie sicher, dass die Tür verschlossen ist, nachdem die Deckel richtig geschlossen wurden. So vermeiden Sie, dass Lebensmittel durch die Deckel eingedrückt werden.
SCHUBLADENENTFERNEN
Ziehen Sie die Schubladen vollständig heraus und heben Sie sie leicht an.
Die Schubladen (außer der unteren Schublade) können entfernt werden, um den Nutzraum zu vergrößern.
Für einige Modelle sind Schienen erhältlich.
SUPERSTORE-SCHUBLADE
Ziehen Sie die Superstore-Schublade vollständig heraus. Heben Sie sie an und ziehen Sie sie aus den Teleskopschienen.
HINWEIS: Einige Modelle der großen Schublade sind mit einer Schiebefunktion ausgestattet. So entfernen Sie die Schublade korrekt: Entfernen Sie die Lebensmittel, und schieben Sie die Schublade bis zum Ende. Heben Sie nun den hinteren Teil an, und ziehen Sie die Schublade heraus. Heben Sie die Schublade nicht an, bevor sie blockiert. Erst dann kann sie ganz leicht entfernt werden. Ist dies nicht der Fall, schieben Sie sie wieder bis zum Ende, und wiederholen Sie diese Schritte.
EISWÜRFELBEREITER
Einige Modelle verfügen über ein Eissystem einschl. Eiswürfelfächern mit herausnehmbarem Eiswürfelbereiter und -behälter.
Nehmen Sie die Eisfächer heraus.
Reinigen Sie sie und spülen Sie sie mit Wasser. Schieben Sie die Eisfächer wieder auf die Halterungen.
Lassen Sie das Wasser für eine Minute gefrieren. Drehen Sie dann den Knopf, um die Eiswürfel zu entnehmen.
Die Eiswürfel fallen direkt in den Eiswürfelbehälter.

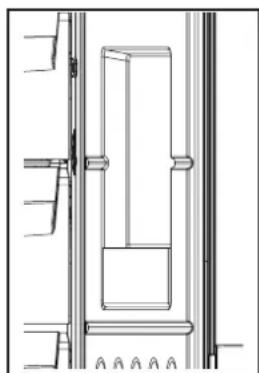

In einem Fach in der Tür können eine verpackte, max. 30 mm dicke PIZZA oder andere dünne, verpackte Lebensmittel aufbewahrt werden.
Für einige Modelle sind Kältespeicher (Eutektika) verfügbar. Sie können auch gekaufte Kältespeicher in den Gefrierschrank geben. Sie dürfen max. 30 mm dick sein.
FUNKTIONEN

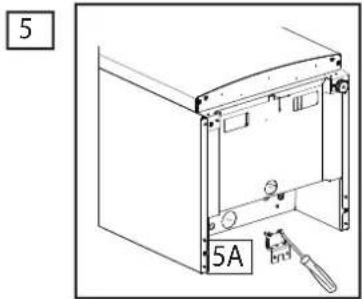

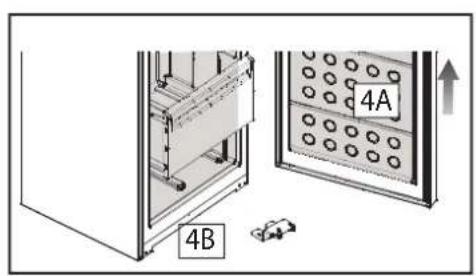

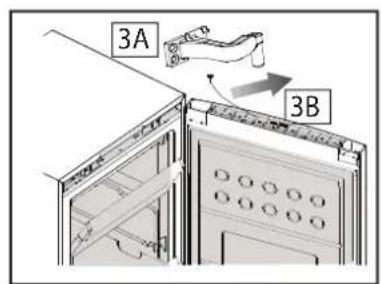

Änderung des Türanschlags: Montieren Sie die Tür von der rechten Seite ab.
Ziehen Sie den Stecker und leeren Sie das Gerät, bevor Sie mit den Arbeiten beginnen.

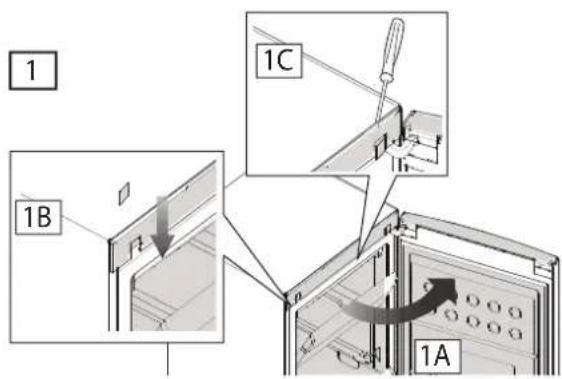

A. Öffnen Sie die Tür.
B. Nach unten drücken, um die beiden kleinen Abdeckungen links und rechts zu entfernen. C. Vordere Abdeckung nach außen drücken.
A. Entfernen Sie die kleine Abdeckung rechts an der Tür mit einem Schraubenzieher. B. Mit einem Schraubenzieher nach innen drücken, um die Zierleisten zu entfernen. A. Lösen Sie die Scharnierschrauben mit einem Kreuzschlitz-Schraubenzieher. Entfernen Sie das obere Scharnier. B. Trennen Sie die Anschlussklemme. A. Bewegen Sie die Tür nach oben, um sie zu entfernen. B. Lösen Sie das untere Scharnier mit einem Kreuzschlitz-Schraubenzieher. A. Bauen Sie die Scharnierwelle mit Schlüssel oder Zange aus und befestigen Sie sie im linken Gewindeloch. B. Lösen Sie die Schrauben links am Schrankgehäuse mit einem Kreuzschlitz-Schraubenzieher und schrauben Sie die Schrauben an der rechten Schrankseite ein. Montieren Sie das untere Scharnier links. 6. A. Entfernen Sie die Verschlussschraube rechts an der Tür mit einem Flachkopf-Schraubenzieher. B. Entfernen Sie die obere Scharnierwelle und montieren Sie sie anders herum am Scharnier. Befestigen Sie die Verschlussschraube an der linken Seite am Schraubloch.
FUNKTIONEN

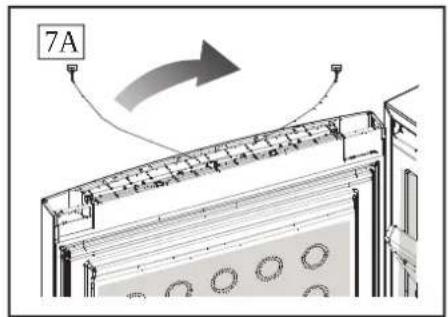

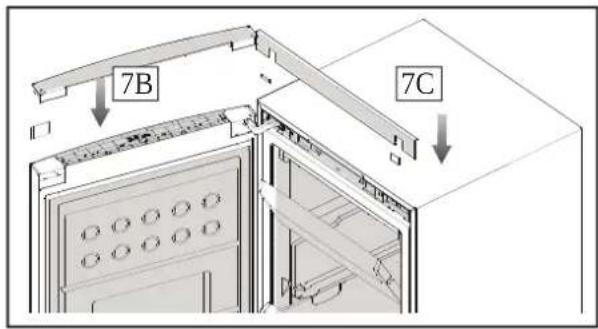

7. A. Verbinden Sie die Signalleitung in der Zierleiste der Tür mit dem Anschluss im Scharnier. Legen Sie den Kabelbaum in die Abdeckung der Zierleiste.
B. Befestigen Sie die Zierleiste und klemmen Sie die kleine Abdeckung an der rechten Seite ein. C. Schließen Sie die obere vordere Abdeckung des Schranks. Schieben Sie die kleinen Abdeckungen links und rechts in die Kerben.

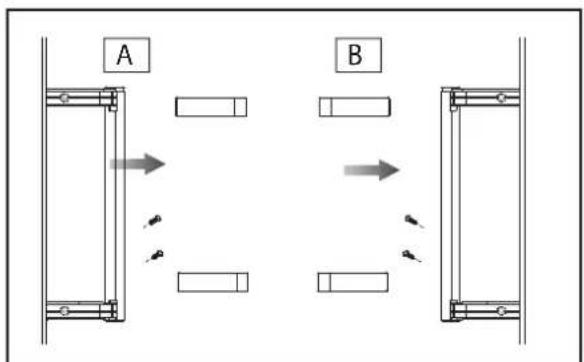

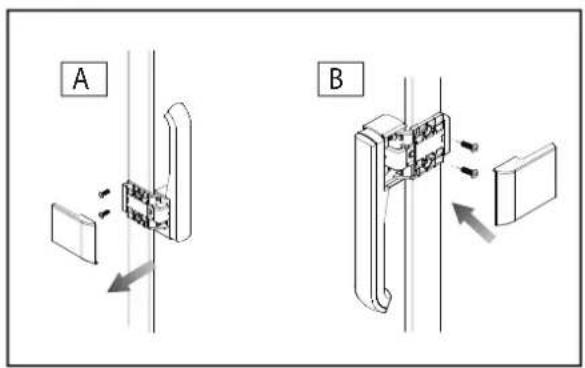

Anleitung zum Griffstausch je nach Konfiguration (unterschiedliche Abbildungen).
8.1 Hilfsgriff:
A. Drücken Sie die obere Griffabdeckung mit einem Flachkopf-Schraubenzieher heraus. Entfernen Sie die beiden Schrauben und dann den Griff.
B. Entfernen Sie mit einem Flachkopf-Schraubenzieher die Verschlussschraube rechts an der Tür. Befestigen Sie die Verschlussschraube an der linken Seite am Schraubloch. Montieren Sie den Griff an der rechten Seite und befestigen Sie die Abdeckung.
8.2 Normaler Griff:
A. Die obere Griffabdeckung mit einem Flachkopf-Schraubenzieher herausdrücken. Die beiden Schrauben und dann den Griff entfernen.
B. Entfernen Sie die Verschlussschraube rechts an der Tür mit einem Flachkopf-Schraubenzieher. Befestigen Sie die Verschlussschraube an der linken Seite am Schraubloch.
C. Den Griff an der rechten Seite montieren und die Abdeckung wieder anbringen.
WARTUNG
Abtauen und Reinigen
ABTAUEN DES GEFRIERSCHRANKS: Der Gefrierschrank taut automatisch ab. Es ist kein manuelles Abtauen erforderlich.

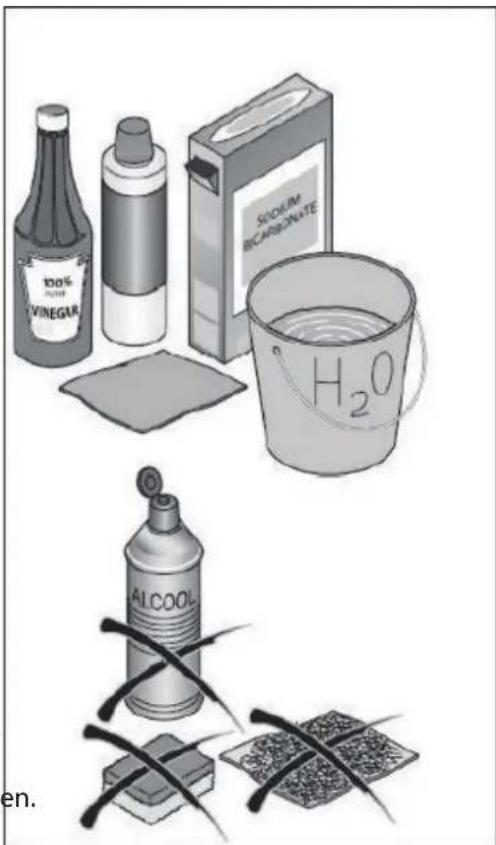

REINIGUNG: Das Gerät sollte regelmäßig gereinigt werden, um schlechte Gerüche zu vermeiden.
Ziehen Sie den Netzstecker, bevor Sie den Gefrierschrank reinigen.
Reinigen Sie den Gefrierschrank mit einem weichen Tuch oder Schwamm und warmem Wasser (evtl. mit einem milden Reinigungsmittel).
Entfernen Sie Wassertropfen auf der Oberfläche des Geräts mit einem trockenen Tuch.
Halten Sie die Türdichtungen immer sauber.
Der Gefrierschrank ist sehr schwer. Wenn Sie ihn zu Reinigungs- oder Reparaturzwecken bewegen müssen, achten Sie darauf, den Fußboden nicht zu beschädigen. Bewegen Sie den Gefrierschrank immer in aufrechter Position. Bewegen Sie das Gerät nicht durch Schaukelbewegungen. Diese können den Fußboden beschädigen. Besprühen oder spülen Sie den Gefrierschrank nicht mit Wasser, um die elektrische Isolierung nicht zu beeinträchtigen. Reinigen Sie das Gerät nicht mit harten Bürsten, Drahtbürsten, Reinigungspulver, Benzin, Amylazetat, Azeton oder ähnlichen organischen Lösungen, warmem Wasser, Säure oder Alkali-Lösungen. Reinigen Sie das Display und andere Elektrovorrichtungen nur mit einem trockenen Tuch.
Außerbetriebnahme
Wenn der Gefrierschrank für längere Zeit nicht benutzt wird, ziehen Sie den Netzstecker und reinigen Sie das Gerät wie bereits beschrieben.
Lassen Sie die Gefrierschranktür geöffnet, damit Lebensmittel, die sich noch im Gerät befinden, keine schlechten Gerüche bilden.
Um die Lebensdauer des Geräts zu gewährleisten, wird empfohlen, das Gerät nur auszuschalten, wenn dies erforderlich ist.
Transport des Gefrierschranks
Ziehen Sie den Netzstecker und schalten Sie das Gerät aus.
Entnehmen Sie alle Lebensmittel.
Sichern Sie die Schubladen und andere bewegliche Teile im Gefrierschrank mit Klebeband.
Schließen Sie die Tür und sichern Sie sie mit Klebeband, damit sie sich beim Transport nicht öffnet. Kippen Sie den Gefrierschrank um max. 45° (vertikaler Winkel), um zu vermeiden, dass das Kühlsystem während des Transports beschädigt wird.
Umwickeln Sie die Füße des Gefrierschranks, um den Fußboden nicht zu beschädigen. Bewegen Sie den Gefrierschrank niemals mit Gewalt. Bewegen Sie ihn nicht am Griff, dem Deckel oder den Rohren, um Schäden am Gerät und Verletzungen zu vermeiden.
Legen Sie den Gefrierschrank niemals horizontal hin.
FEHLERBEHEBUNG
Lesen Sie folgende Tabelle zur Fehlerbehebung durch, bevor Sie den Service rufen. Dies kann Zeit und Geld sparen. Die Tabelle beschreibt übliche Probleme, mit Ausnahme jener, die durch Verarbeitungs- oder Materialfehler verursacht werden.
| PROBLEM URSACHE LösUNG | |
| Gefrierbetrieb |
| Der Kompressor arbeitet nicht | Gerät befindet sich im Abtauzyklus. Gefrierschrank ist nicht an Netzstrom angeschlossen. Gerät ist AUSGESCHALTET. | Dies ist normal für einen Gefrierschrank mit Abtauautomatik. Prüfen Sie, ob der Netzstecker, die Steckdose oder eine Sicherung defekt ist. Schalten Sie den Strom ein, wenn sie in Ordnung sind. Schalten Sie den Gefrierschrank über den Ein-/ Aus-Schalter wieder ein. |
| Der Gefrierschrank lauft:häufig oder zu lange | Die Innen- oder Außentemperatur ist zu hoch. Der Gefrierschrank war für eineuge Zeit ausgeschaltet. Die Tur wurde zu:häufig oder zu langle geöffnet. Die Gefrierschranktür ist nicht richtig geschlossen. Die Temperatur ist zu niedrig eingestellt. Die Turdichtung ist verschmutzt, abgenutzt, gerissen oder sitzt nicht richtig. Der Kondensator ist verschmutzt. | In thisem Fall laufen Gefrierschänke für gewöhnlich länger. Normalerweise benötigt ein Gefrierschrank 8 bis 12 Stunden, um vollständig abzukühlen. Warme Luft gelangt in den Gefrierschrank, wodurch dieser wiederholt startet. Öffnen Sie die Tur nicht zu:häufig. Achten Sie daraufuf, dass der Gefrierschrank auf einer ebenen Fläche steht und keine Lebensmittel oder Behälter die Tur versperren. Stellen Sie eine höhere Temperatur ein, bis eine zufriedenstellende Gefriertemperatur erreicht ist. Die Gefriertemperatur ist erst nach 24 Stunden erreicht. Reinigen oder wechseln Sie die Turdichtung. Bei einer undachten Stelle in der Turdichtung muss der Gefrierschrank möglicherweise länger laufen, um die gewünschte Temperatur zu halten. Reinigen Sie den Kondensator. |
| Temperatur zu hoch |
| Temperatur im Gerät zu hoch | Die Tur wurde zu:häufig oder zu lange geöffnet. Die Temperatur ist zu hoch eingestellt. Die Tur schließt nicht dicht. Der Kondensator ist verschmutzt. | Bei jedem Öffnen der Tur gelangt warme Luft in den Gefrierschrank. Öffnen Sie die Tur so wichtig wie möglich. Stellen Sie die Temperatur zurück. Achten Sie daraufuf, dass der Gefrierschrank auf einer ebenen Fläche steht und keine Lebensmittel oder Behälter die Tur versperren. Reinigen Sie den Kondensator. |
| Wasser/Feuchtigkeit/Frost an der Außenfläche des Gefrierschranks |
| An der Außenseite des Gefrierschranks sammelt sich Feuchtigkeit | Feuchtes Klima. Die Tur schließt nicht dicht. Dadurch kondensieren die kalte Luft im Gefrierschrank und die warme Außenluft. | In feuchtem Klima ist dies normal. Die Feuchtigkeit nimmt ab, wenn die Luftfeuchtete sinkt. Achten Sie daraufuf, dass der Boden eben ist und keine Lebensmittel oder Behälter aus der Tur ragen. Schreiben Sie die Tur fest. |
FEHLERBEHEBUNG
| PROBLEM URSACHE LösUNG | |
| Schlechte Gerüche im Gefrierschrank |
| Der Innenbereich des Gefrierschranks ist verschmutzt. | Der Innenbereich des Gefrierschranks muss gereinigt werden.
□ Es werden stark riechende Lebensmittel im Gefrierschrank aufbewahrt. | Reinigen Sie den Innenraum des Gefrierschranks.
(S. Abtauen und Reinigen)
□ Prüfen Sie, ob die Lebensmittel verdorben sind.
Nehmen Sie verdorbene oder stark riechende Lebensmittel aus dem Gefrierschrank. |
| Wenn Sie |
| Pieptone horen, | ist die Gefrierschranktür geöffnet.
□ Die Temperatur im Gefrierschrank ist zu hoch.
□ Möglicherweise sind weniger Teile defekt. | Schließen Sie die Tür oder schalten Sie den Alarm manuell ab.
□ Der Alarm wird normalerweise bei der Erstinbetriebnahme oder dem erstmaligen Einfrieren von Lebensmitteln ausgelöst. Sie können in turn manuell abschalten.
□ Wenden Sie sich an den Kundendienst. |
| Ungewöhnliche Géäusche | Der Gefrierschrank steht nicht gerade.
□ Der Gefrierschrank berührt umstehende Gegenstände. | Richten Sie den Gefrierschrank mithilfe der Einstellfüge aus.
□ Entfernen Sie umstehende Gegenstände. |
| Leises Geräusch, ähnlich wie fließendes Wasser | Das ist das Geräusch des Kühlsystems. | Normal. |
| Erwärung des Schranks | Das Kühlsystem arbeitet. | Dies verhindert Kondensation und ist normal. |
Typenschild
Das Typenschild befindet sich unten links im Gefrierfach.
Das Typenschild enthält wichtige Informationen zum Gerät und darf nicht manipuliert oder entfernt werden.
Fassungsvermögen und Stromverbrauch laut Typenschild unterliegen den geltenden Standards.
ELEMENTS
