Produkttyp	Freistehender / Einbau / Integrierbarer Geschirrspüler
Marke	Fagor
Modell	VFE25S
Kapazität	12 oder 13 Maßgedecke nach Norm EN-50242
Waschprogramme	Kaltvorspülen, Intensiv (65°C), Normal (65°C oder 55°C), Eco (55°C), Schon (45°C), Schnell (55°C)
Anzahl der Programme	Bis zu 6 je nach Version (1 bis 5 Zusatztasten)
Wasserverbrauch	In der Anleitung nicht angegeben, typische Schätzung: 13-15 l pro Zyklus
Stromverbrauch	Max. Strom 16 A, Netzspannung (220-240 V)
Energieeffizienzklasse	In der Anleitung nicht angegeben, Schätzung: A+ oder A
Abmessungen (B x H x T)	Einbau: 60 x 82-87 x 55 cm (ca.), Freistehend: 60 x 85 x 60 cm (ca.)
Gewicht	Ca. 35-45 kg je nach Version
Geräuschpegel	Nicht angegeben, Schätzung: 45-50 dB(A)
Salzeinstellung	Regler mit 4 Positionen auf der rechten Innenseite
Salzindikator	Optisch (grüner Schwimmer im Deckel) oder Leuchtanzeige je nach Modell
Klarspülerindikator	Durchsichtiges Fenster oder Leuchtanzeige je nach Modell
Körbe	Oberkorb höhenverstellbar (mit oder ohne Demontage), Unterkorb mit umklappbaren Ablagen
Halbe Beladung Funktion	Bei einigen Modellen verfügbar (eigene Taste)
Filter	Herausnehmbarer Spülfilter mit Griff
Wasseranschluss	Vorzugsweise Kaltwasser, möglich Warmwasser max. 60°C, Druck 4,9-98 N/cm²
Elektroanschluss	Schutzkontaktsteckdose erforderlich, Netzkabel mit Erdung
Installation	Freistehend, verkleidbar, einbaufähig oder integrierbar je nach Version

Häufig gestellte Fragen - VFE25S FAGOR

Wie stelle ich den Salzgehalt im Geschirrspüler Fagor VFE25S ein?

Der Salzregler befindet sich auf der rechten Innenseite. Verwenden Sie eine Münze, um ihn auf die Position zu drehen, die Ihrer Wasserhärte entspricht (siehe Tabelle in der Anleitung). Die Positionen 1 bis 4 sind verfügbar. Bei sehr geringer Härte (0-7 °dH) ist kein Salz erforderlich.

Wo muss das Salz in den Geschirrspüler gegeben werden?

Entfernen Sie den Unterkorb, um zum Salzbehälter zu gelangen (Pos. 13). Schrauben Sie den Deckel ab, füllen Sie mit dem mitgelieferten Trichter etwa 1,5 kg Spezialsalz ein und füllen Sie dann mit Wasser auf. Setzen Sie den Deckel wieder auf und wischen Sie Rückstände ab. Dieser Vorgang ist vor der ersten Wäsche erforderlich, danach nur zum Auffüllen.

Wie verwende ich das Reinigungsmittel im Fagor VFE25S?

Das Reinigungsmittel wird in das Fach auf der Innenseite der Tür gegeben (Pos. 14). Für einen normalen Spülgang verwenden Sie 25 g im Dosierer (oder eine Tablette) und zusätzlich 5 bis 15 g auf der Türinnenseite. Für Schon- oder Eco-Programme reicht eine einzige Dosis von 25 g. Beachten Sie die Empfehlungen des Herstellers für konzentrierte Produkte.

Wie stelle ich den Klarspüler ein?

Der Klarspülerbehälter befindet sich neben dem Reinigungsmitteldosierer (Pos. 15). Öffnen Sie den Deckel und füllen Sie bis zur Max-Marke. Der Dosierregler (Grundeinstellung 2) ermöglicht es, die Menge zu erhöhen oder zu verringern. Wenn Wasserflecken auftreten, erhöhen Sie die Dosierung; wenn klebrige weiße Flecken auftreten, verringern Sie sie.

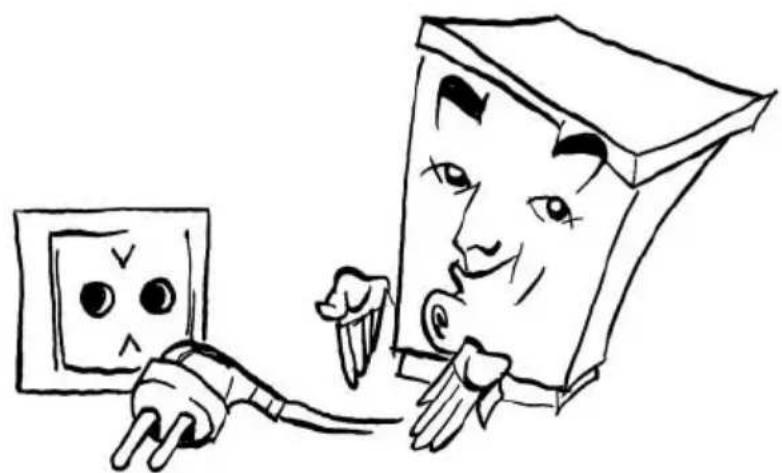

Mein Geschirrspüler Fagor VFE25S startet nicht, was tun?

Überprüfen Sie zunächst die Stromversorgung (Steckdose, Sicherung). Stellen Sie sicher, dass die Tür richtig geschlossen ist und Sie die Ein-/Aus-Taste gedrückt haben. Wenn kein Wasser einläuft, überprüfen Sie den Wasserhahn und das Magnetventilfilter.

Wie reinige ich den Filter des Fagor VFE25S?

Drehen Sie den Griff des Spülfilters (Pos. 12), um ihn herauszuziehen. Reinigen Sie ihn mit klarem Wasser und einer Bürste und setzen Sie ihn dann richtig wieder ein. Ein falsch positionierter Filter kann die internen Leitungen verstopfen.

Kann man Aluminiumtöpfe in diesem Geschirrspüler waschen?

Ja, aber vermeiden Sie es, sie unter den Reinigungsmitteldosierer zu stellen, um hartnäckige Flecken zu vermeiden. Silberbesteck sollte von anderen Metallen getrennt werden, um braune Verfärbungen zu verhindern.

Wie stelle ich die Höhe des Oberkorbs ein?

Bei einem Standardkorb entfernen Sie die seitlichen Anschläge, nehmen den Korb heraus und setzen ihn in der gewünschten Höhe wieder ein. Bei einem hochwertigen Korb genügt es, in der Mitte des Korbs nach oben zu ziehen oder nach unten zu drücken, auch mit Geschirr im Korb.

Welche Programme sind beim Fagor VFE25S verfügbar?

Die Programme umfassen: Kaltvorspülen, Intensiv (65°C), Normal (65°C oder 55°C), Eco (55°C), Schon (45°C) und Schnell (55°C). Die genaue Anzahl hängt vom Modell ab (1 bis 5 Zusatztasten). Das Normalprogramm (Nr. 3) ist das Standardprogramm nach EN-50242.

Wie installiere ich den Geschirrspüler als Einbaugerät?

Entfernen Sie die obere Abdeckung und das Gegengewicht, indem Sie die Schrauben lösen (Abb. 4). Stellen Sie die Höhe der Füße ein, um das Gerät waagerecht auszurichten (max. Neigung 2%). Für die Türverkleidung bauen Sie den Rahmen ab, schneiden Sie eine Dekorplatte in den angegebenen Maßen zu (Abb. 3) und schrauben Sie den Rahmen wieder fest. Befolgen Sie die Schaltpläne in der Anleitung für den Elektro- und Wasseranschluss.

BEDIENUNGSANLEITUNG VFE25S FAGOR

DIESES HANDBUCHS LEICHTER FALLEN

SOLLTEN SIE DIESE SEITE BEIM LESEN

AUFGESCHLAGEN HABEN.

Leuchtanzeige Betrieb/Stillstand.
2 Ein-/Aus-Taste
Tasten für Zusammenfunktionen.
Sichtanzeige für Klarspulmittel
Sichtanzeige für Salz
6 Tjurgriff
7 Anzeige der verschieden Spulphasen
Regulierung der Salzeingabe.
Oberer Geschirrkorb.
10 Oberer SpruHarm.
Unterer SpruHarm.
Spulfilter.
13 Salzbehälter.
14 Reinigerkammer.
15 Fach für Klarspülmittel
16 Sichtanzeige für Klarspulmittel
Sichtanzeige für Salz

Richtiges Einsetzen des Geschirrs:

44-45-46

Nutzliche Ratschlage:

ge:

Inbetriebnahme:

··

Programmwahl:

.

Wahl der verschiedene Spulprogramme:

48

Lösen von auftretenden Problemen:

51-52

INDICE

Páq.

Calidad del agua:

.

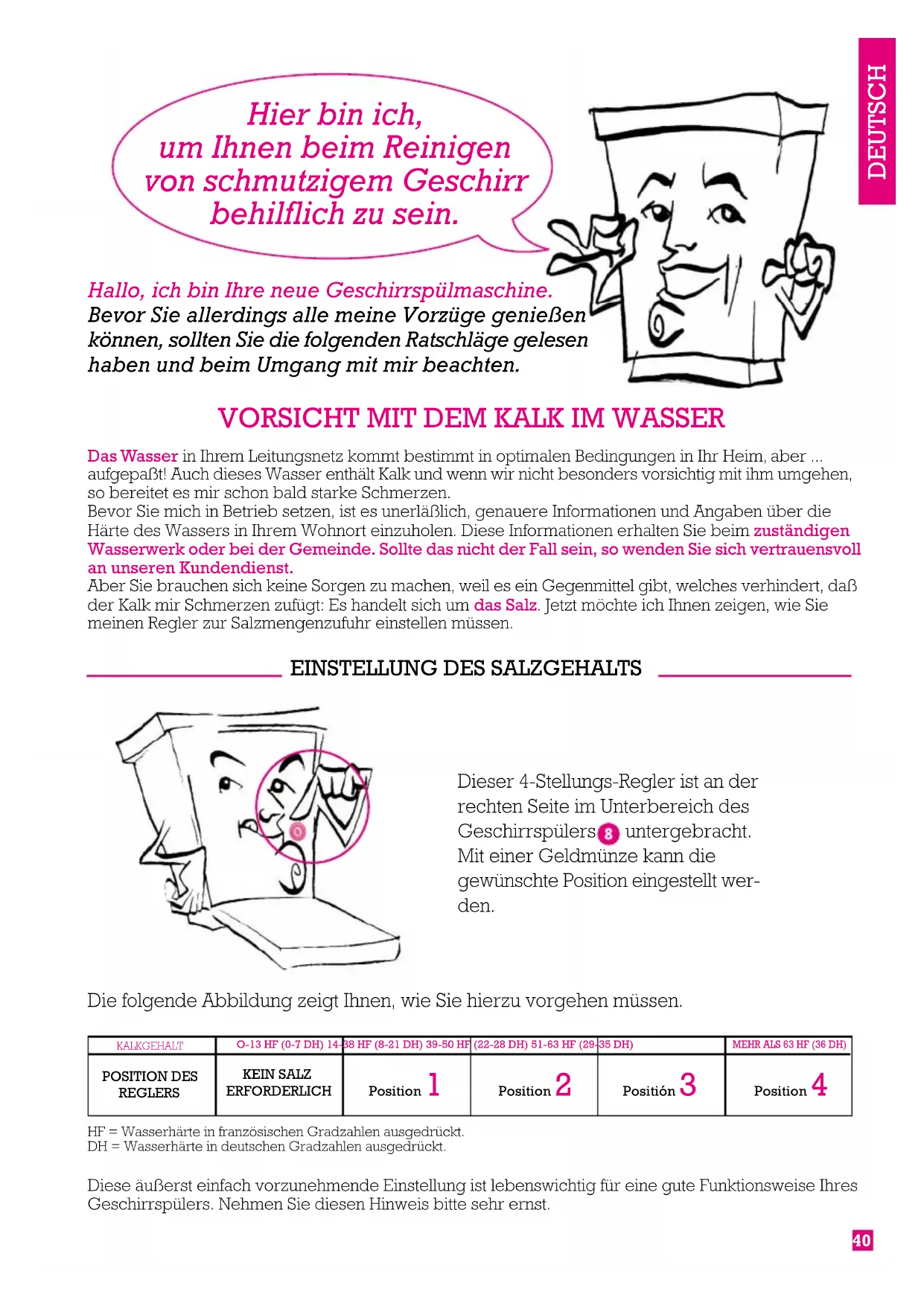

Hier bin ich, um Ihnen beim Reinigen von schmutzigem Geschirr behilflich zu sein.

Hallo, ich bin ihre neue Geschirrspulmaschine. Bevor Sie allerdings alle mye Vorzüge genieBen konnen, sollenn Sie die folgenden Ratschlage gelesen haben und beim Umgang mit mir beachten.

VORSICHT MIT DEM KALK IM WASSER

Das Wasser in Ihr Leitungsnetz kommt bestimmt in optimalen Bedingungen in Ihr Heim, aber ... aufgepaß! Auch diese Wasser enthalt Kalk und wenn wir nicht besondere vorsichtig mit ihm umgehen, so bereitet es mir schon bald starke Schmerzen. Bevor Sie mich in Betrieb setzen, ist es unerläßlich, genauere Informationen und Angaben über die Härte des Wassers in Ihr Wohnort einzuholen. Diese Informationen erhalten Sie beim zuständigen Wasserwerk oder bei der Gemeinde. Sollte das nicht der Fall sein, so wenden Sie sich vertrauensvoll an unseren Kundendienst.

Aber Sie brauchen sich keine Sorgen zu machen, weil es ein Gegenmittel gibt, welches verhindert, daß der Kalk mir Schmerzen zufugt: Es handelt sich um das Salz. jetzt möchte ich Ihnen zeigen, wie Sie meinen Regler zur Salzmengenzufuhr einstellen müssen.

EINSTELLUNG DES SALZGEHALTS

Dieser 4-Stellungs-Regler ist an der rechten Seite im Unterbereich des Geschirrspulers untergebracht. Mit einer Geldmünze kann die gewünschte Position eingestellt werden.

Die folgende Abbildung zeigt Ihnen, wie Sie hierzu vorgehen müssen.

HF = Wasserhärte in Französischen Gradzahlen ausgedrückt.
DH = Wasserhärte in deutschen Gradzahlen ausgedrückt.

Thesee außerst einfach vorzunehmende Einstellung ist lebenswichtig fur eine gute Funktionseise Ihres Geschirrspulers. Nehmen Sie diesen Hinweisitte sehr ernst.

REINIGER

Damit ich immer ordnungsgemäß und wunschgerecht für Sie arbeiten und mich Ihnen von了我的er besten Seite zeigen kann, brauche ich mye eigenen Zusatzmittel. Im Einzelnen handelt es sich damit um die folgenden:

1. SALZ
2. REINIGER
3. FLUSSIGER KLARSPÜLER

1. SALZ. So kann mir der Kalk nichts Böses anhaben.

Die Leute, die mich gebaut und hergestellt haben, haben an alles gedacht, so daß ich werkseits schon über einen Kalkabscheider verfüge. Diese Vorrichtung entfern den Kalk aus dem Wasser und hinterläβtes gesäubert für den Spülvorgang. Damit dieser Kalkabscheider allerdings ordnungsgemäß Funktionieren kann, müssen Sie miritte Salz geben (Und bereits immer dann Salz nachgefällt werden, wenn der Salzpegel im Wasser diesen erforderlich macht. Denken Sieitte immer darüber!).

Vorsicht! Wenn ich von Salz spreche, meine ich kein Kochsalz, sondern Spezialsalz für Geschirrspulmaschinen.

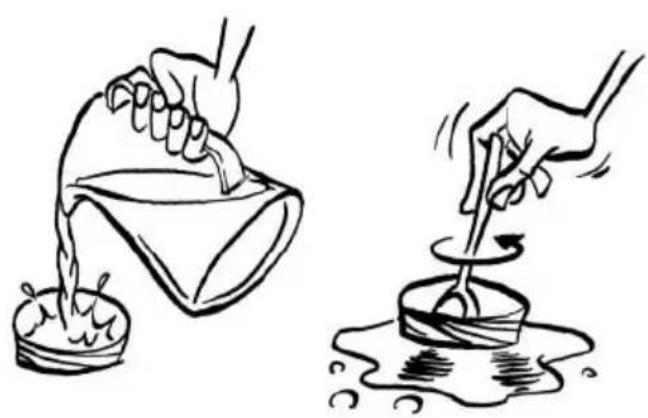

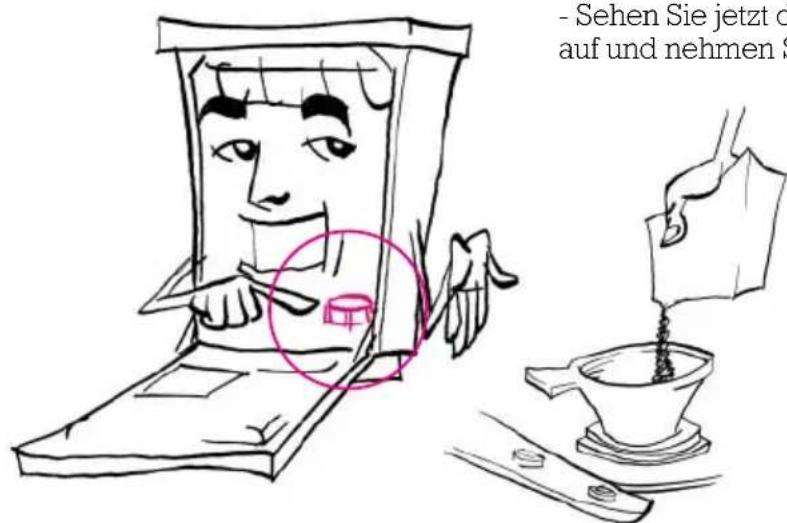

- Wo und wie wird das Salz eingefüllt?

Zunachst muß derunte Geschirrkorb Herausgenommen werden. -Sehen Sie jetzt den Salzbehälter?13 Schrauben Sie den Deckel auf und behmen Sieihn ab.

• Mit Hilfe des mitgelieferten Trichters wird Kalk (ca. 1,5 kg) in den Wassertank eingebehen und anschließend mit Wasser aufgefüllt.
• Verwenden Sie hierzu stets einen Löffel, um das richtige Mischungsverhältnis zu erreichen.

Wichtig: Dieseer Vorgang muß lediglich vor dem ersten Spülvorgang durchgeführt werden. Anschließend reicht es vollkommen aus, wenn die Salzmenge sich immer innerhalb ihrer vorgeschreibenben Mengen befindet.

Sobald Sie Wasser und Salz eingefüllt haben, schlieben Sie den Deckel fest und achenitte daraufuf, daß keine Salzreste am Boden des Gerätes haften bleiben.

Wann muß Salz nachgewählt werden?

Machen Sie sich keine Sorgen. Die Sichtanzeige Ihres Gerätes macht Sierechtzeitig darauf aufmerksam, wann Salz nachgefüllt werden muß.

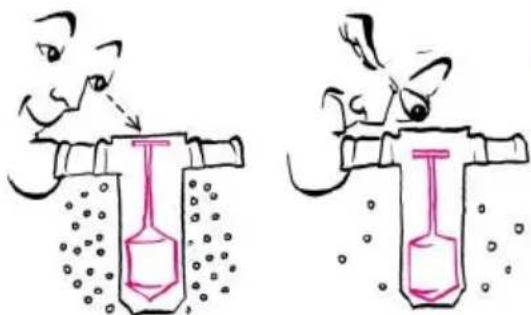

• Modelle mit Sichteinlagen: Er befindet sich auf dem Deckel des Salzbehalters.

These Sichtanzeige besteht aus einem grünen Schwimmkorper, der uns in seiner obersten Stellung anziegt, daß genügend Salz vorhanden ist. Soltte er allerdings untergetaucht sein, so daß die grüne Farbe nicht mehr sightbar ist, so zeigt er uns an, daß Salz nachgefüllt werden muß.

• Modelle mit Leuchtanzeige: 55 These befindet sich auf dem Bedienfeld. Sobald das Licht aufleucht, muß Salz nachgefüllt werden.

Wie bereits in den vorhergegangenen Abschnitten ausgeführrt, kann es geschehen, daß es aufgrund der Wasserhärte Ihres Wohnorts nicht erforderlich ist, Salz nachzufüllen. In dieser Fall seien Sie also unbesorgt, falls diese Leuchtanzeige aufleuchtet.

Auf jeder Fall ist es wichtig, stets an das Nachfüllen des Salzes zu denken. Außer dem muß daran gedacht werden, daß dieser Vorgang immer vor einem Spülvorgang erfolgen sollte und nicht erst im Anschluß daran.

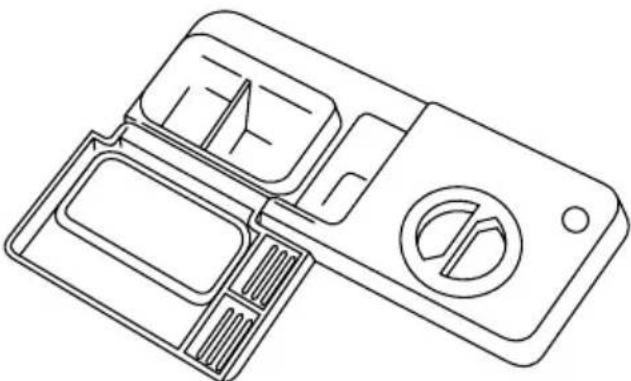

2.REINIGER. In der Programmtabelle finden Sie für jeder Spülprogramm eine Dosierungsempfehlung.

Aber jetzt wollen wir frisch ans Werk gehen. Zunachst fullen Sieitte Reiniger ein. Achten Sie auf den Behalter, der sich an der Innenseite der Tur befindet 14 Hier muß das Spülmittel eingeben werden.

Wieviel Spülmittel wird benötigt?

Wir gehen einmal davon aus, daß es sich bei dem Reiniger um ein Spülmittel in Pulverform und nicht in Form von Konzentrat oder Spültabletten handelt.

-Zum Vorspulen:nothing.

• Für einen, schonenden, sparsamen oder schellen Spülvorgang: 1,5 Suppenlöffel voll (gleich 1 Dosis à 25 Gramm + 1 Dosis à 15 Gramm) oder eine ganze Tablette.

• Für einen normalen oder intensiven Spülgang: 2 Suppenlöffel voll (gleich 2 Dosen à 25 Gramm in der Dosiervorrichtung bzw. eine Tablette) und eine weitere Dosis à 5 Gramn oder 15 Gramm (einen gestrichenen Suppenlöffel oder eine halbe Tablette) an der Innenseite der Tur.

Bei Spulmitteln in Form von Konzentraten oder Flüssigkeiten befolgen Sieitte die Anweisungen des jeweiligen Herstellers.

3. KLARSPÜLMITTEL. "Spült und sört für glänzende Ergebnisse"

Die Hauptfunktion theses Produktes besteht darin, den Trockenvorgang zu erreichtern und zu vermeiden, daß nach dem Spüssen Wassertropfen am Geschirr hangen bleiben. Gleichzeitig verleiht these Produkt dem Geschirr über die gesamte Oberfläche hinweg mehr Glanz.

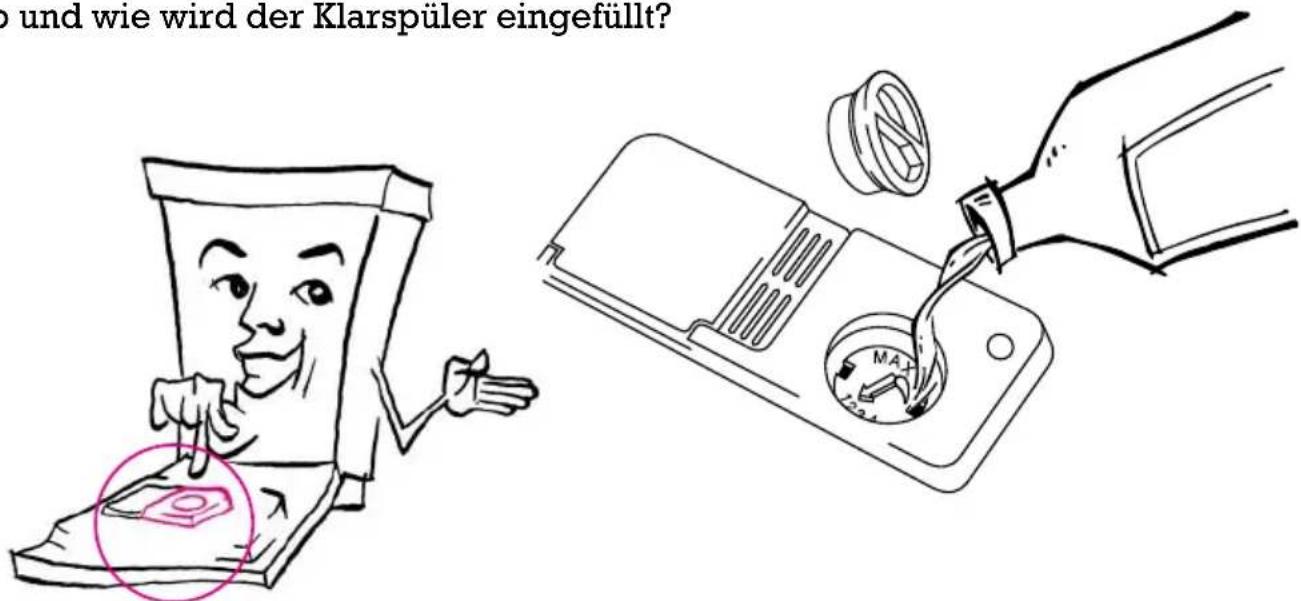

• Wo und wie wird der Klarsprüfer eingefüllt?

Ich besitze hierfür extra ein kleines Fach, das sich im oberen Bereich der Innentür 15 gleich rechts geben der Reinigerkammer befindet.

Offnen Sie den Deckel und fullen Sie so viel Klarspuler ein, bis die Markierung Max. für den Höchststand erreicht ist. Achten Sie beim Einfüssenitte daraufuf, daß möglichst nichts von der Flüssigkeit verschüttet wird oder überlauft. Solle das vorkommen, so wischen Sie die Flüssigkeititte mit einem Tuch ab. Auf diese Art und Weise erreichen Sie die besten Spulergebnisse.

- Wie wird die Menge an Klarspüler richtig dosiert?

Sobald das Fach wie oben beschreiben genfuilt ist, konnen Sie die Dosierung des Klarspulers einstellen, indem Sie den Pfeil auf die entsprechende Zahl drehen (werkseitig ist die Dosiervorrichtung des Geräts auf die Stellung 2 eingestellt).

Wir empfehlen Ihnen, durch Prufen des jeweiligen Spulergebnisses selbst festzustellen, ob mehr oder weniger Klarspuler benötigt wird. Sollen Sie Wassertropfen oder Kalkflecken am Geschirr feststellen, so stellen Sie die Dosiervorrichtung auf eine höhere Zahl. Hierdurch wird die Dosis des Klarspulers erhöht. Im entgegengesetzten Fall wird die Dosis an Klarspuler verringgert, falls Ihr Geschirr das Gerät mit weiß, haftenden Streifen verläßt.

Wann muß Klarspüler nachgeführt werden?

Klarspüler muß nur dann nachgefüllt werden, wenn die hierfür vorgesehene Anzeigevorrichtung Sied daraufhinweist. Diese Anzeigevorrichtung fällt je nach Gerätotyp verschiedene aus, weshalb wir im folgenden beiden kurz beschrieben haben.

Geräte mit durchsichtiger Sichteanzeige: These befindet sich neben der Einfüllöffnung des Klarspüler. Wird dies Anzeige sightbar, so muß Flüssigkeit nachgefüllt werden. Beim Einfullen der Flüssigkeit ist darauf zu achten, nichts zu verschüten oder überlaufen zu halten. Bleibt die Sichteanzeige jederunkel, so zeigt es an, daß noch genugend Klarspüler vorhanden ist.

Geräte mit Leuchtanzeige: Die Leuchtanzeige befindet sich in der Bedienblende befinden der Salzanzeige. Wenn die Lampe aufleucht, muss Klarsprüfer nacgefüllt werden.

RICHTIGES EINSETZEN DES GESCHIRRS

Um gute Spülergebnisse zu erreichen,

ist es sehr wichtig, daß das Geschirr ordnungsgemäß in die hierfür vorgesehenen Geschirrkörbe eingesetzt wird. Für jeder Stück Geschirr oder Besteck ist ein passender Platz vorgesehen. Wird dieser richtig ausgenutzt, kann ich Ihnen sowohl optimale Spülergebnisse als auch einen angemessenen Wartungsaufwand garantieren, und Ihnen mittel- und langfristig Zeit und Geld spart.

Einstellung der Geschirrkörbe.

Je nach Gerätemodell kann mein oberer Geschirrkorb in der Höhe verstellt werden, wodurch das Spüssen von großen Tellern vereinfacht wird. Wie? Ganz einfach, ich erklärare es Ihnen.

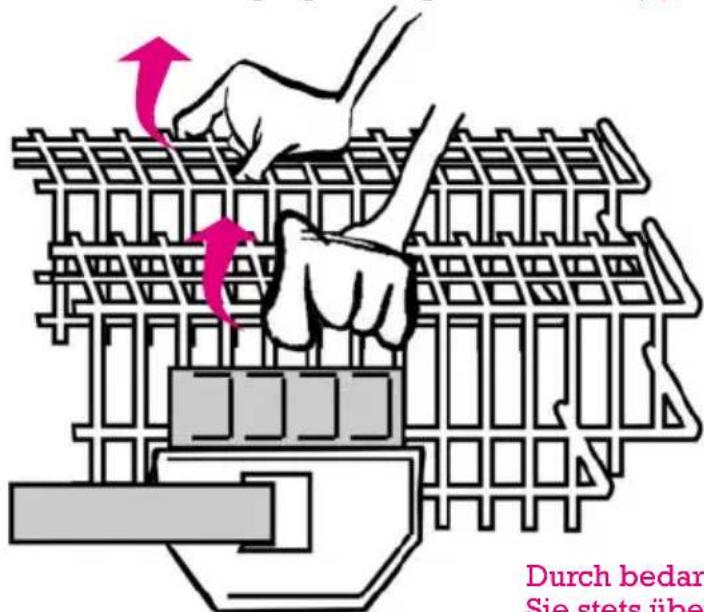

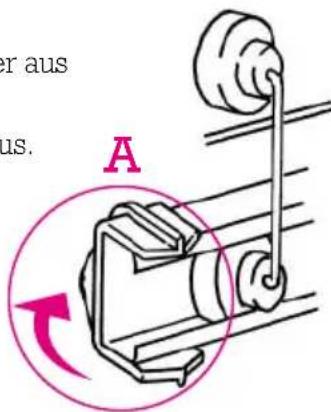

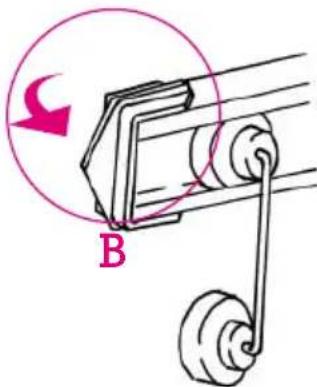

1. Geschirrkorb in Standardausführung.

Die Blockiervorrichtung, die verhindert, daß die Räder aus der Schiene des Korbes laufen, drehen. (A)
Ziehen Sie vom Geschirrkorb undnehmen Sie es raus.
3 Zeit konnen Sie den Geschirrkorb in der gewünschten Höhe wieder eingestehen.
4 Zuletzt müssen Sie die Blockiervorrichtung wieder in ihre Ausgangsstellung zusammen.(B)

2. Hohenverstellbarer Geschirrkorb.

Ohne den oberen Geschirrkorb aus seinen Schieren herausnahmen zu müssen, konnen Sie die Höhe mit einer einfachen Handbewegung einstellen,)sogar wenn Sie bereits Geschirr eingesetzt haben.

Um den Geschirrkorb hoher oder niedriger einzustellen, wird er einfach in der Mitte in die gewüinschte Richtung gezogen.

Durch bedarfsgerechte Einstellung des Geschirrkorbs verfügbar. Sie stets über eine optimale Raumausnutrition.

Obere Stellung des Geschirrkorbs. Im oberen Geschirrkorb haben ich Platz für Teller mit einem Durchmesser von bis zu 19 cm und im unteren Geschirrkorb für Teller mit einem Durchmesser von bis zu 31 cm.

Untere Stellung des Geschirrkorbs. Im oberen Geschirrkorb haben ich Platz für Teller mit einem Durchmesser von bis zu 24 cm und im unteren Geschirrkorb für Teller mit einem Durchmesser von bis zu 26 cm.

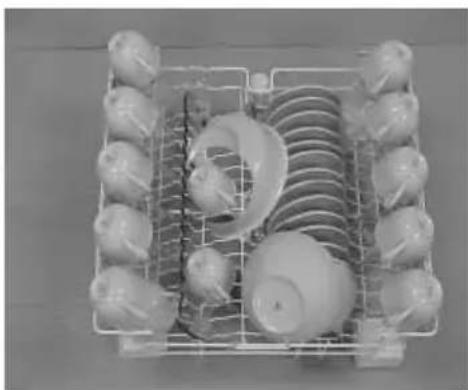

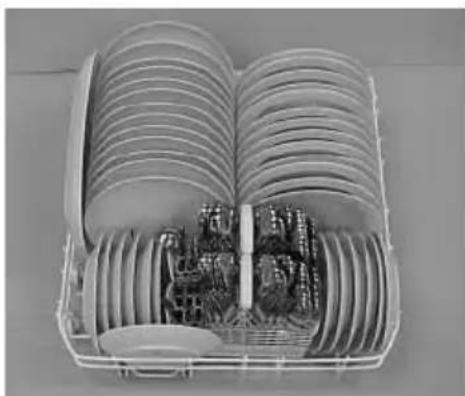

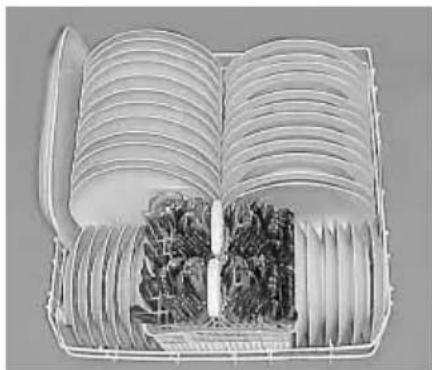

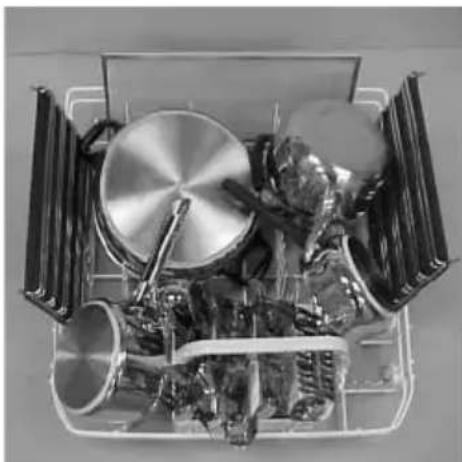

.Einsetzen des Geschirrs in die Geschirrkörbe.

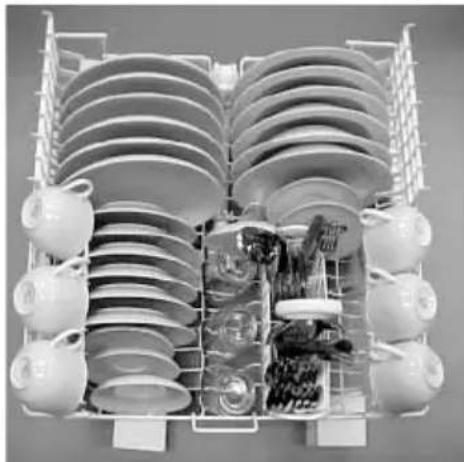

• Unterer Geschirrkorb: Stärker verschmutztes und wichtsfristigeres Geschirr, Töppe, Schüsseln, und Teller (tiefe Teller nach links und flache Teller nach rechts) sollen den hier einsetzen. Das Geschirr muß stets in ihre Richtung schauen. Vergewissern Sie sichitte stets, daß ausreichend Freiraum zwischen den verschiedenen Geschirrstücken bleibt, damit sie noch vom Wasserstrahl erfaßt werden konnen. Die Töppe werden mit der Öffnung nach unten eingesetzt. Verfügt Ihr Geschirrspüler über Klapphalterungen, so konnen diese in senkrechter Stellung benutzten werden, um Teller einzusetzen, oder aber in waagerechter Stellung zum Einsetzen großer Geschirrstücke.

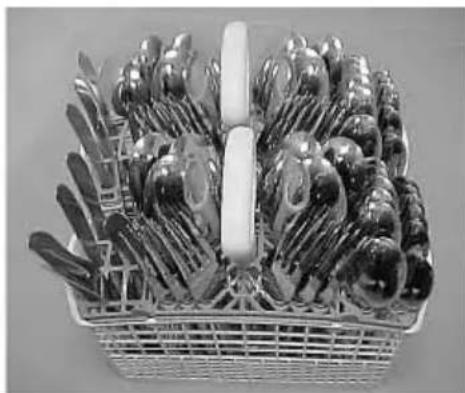

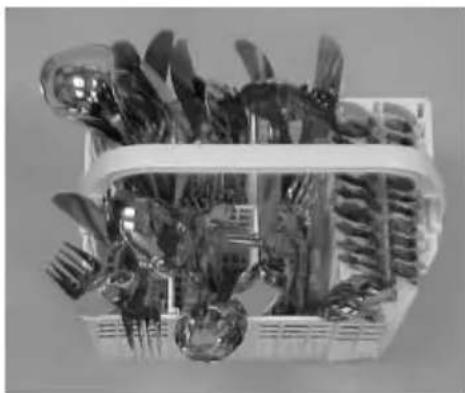

• Besteckkorbe. Wie ihr Name bereits aneutet, werden hier die Bestecke eingesetzt und sie befinden sich im unteren Geschirrkorb untergebracht. Es gibt mehrere Abteilungen, so daß das Besteck ordentlich einsortiert werden kann. Der Griff des Bestecks muß stets nach unten zeigen.

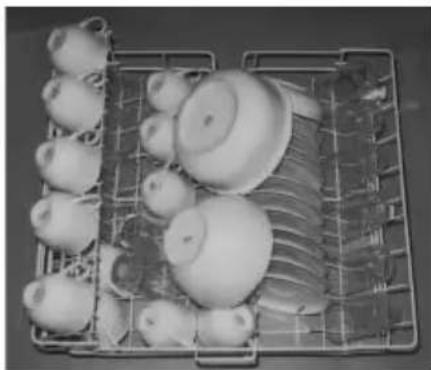

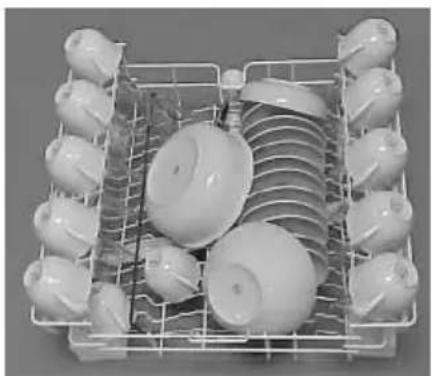

• Oberer Geschirrkorb. Hier sollen den die empfindlicheren Stücke Ihres Geschirrs untergebracht werden. Tassen, Glaser, Porzellan oder Geschirrstücke aus Glas. Achten Sieitte darauf, daß die Öffnung immer nach unten zeigt. Wenn das Sparprogramm (halbe Ladung) benutzt wird, wird bei allen hiermit arbeitenden Geschirrspulern das gesamte Geschirr einschließlich Besteck (das in den doppelt ausgeführten Bereich mit Besteckabdeckung gelegt wird, das sich normalerweisearten befindet) in diesen Geschirrkorb gesetzt.

Sobald alles eingesetzt ist, vergewissem Sie sichitte, daß die Spruharme frei drehen konnen, ohne mit einem Geschirrstück, Besteckgriff, o.a.

Für die Verordnung EN-50242

Für die Verordnung EN-50242

Für die Verordnung EN-50242

Normalprogramm gemaß EN-50242 (13 besteck)

Normalprogramm gemaß EN-50242 (12 besteck)

Normalprogramm gemaß EN-50242 (13 besteck)

Normalprogramm gemaß EN-50242 (13 besteck)

NUTZLICHE RATSCHLAGE

Das Lesen eines Anweisungshandbuchs und das Befolgen einiger nutzlicher Ratschlage ist weitaus wichtiger als es den Anschein haben mag. Wir möchten Sie eindringlich bitten, die gemachten Ratschlage zu beherzigen und zu befolgen.

1. Hinweise zur Reinigung

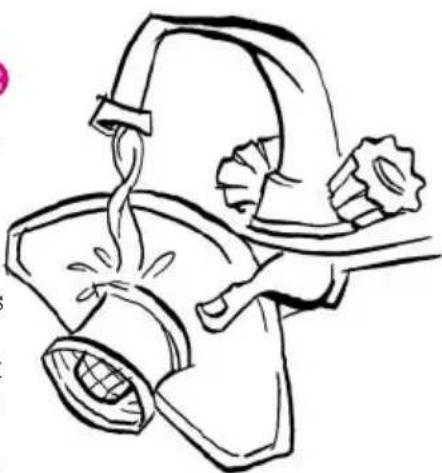

• Sorgen Sieitte davon,daB der Spulfilter gereinigt wird, sobald Sie Schmutz an ihm feststellen. 12

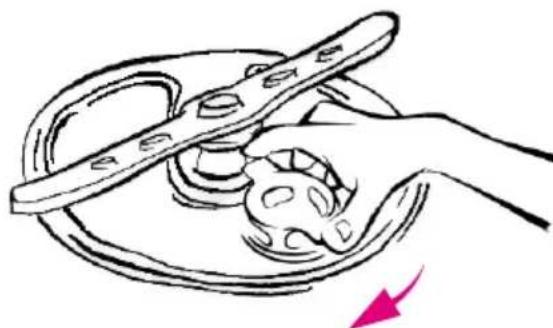

Um den Spülfilter zu entnehmen, wird ledigious an seinem Griff gedreht. Reinigen Sieihnitte unter flieBend Wasser und mit einer Bürste.

Bei Wiedereinsetzen des Filters achten Sieitte darauf, daB er paBgenau eingesetzt wird. Bei nicht richtigem Sitz kann es zu Problemen und Störungenkommen, wie beispielsweise das Verstopfen von Rohrleitungen, usw.

• Außerdem: Innere und äußere Reinigung.

Alle sechs Monate sollen das Geräteinnere wie folgt gereinigt werden: Fülten Sie den Reinigerbehälter mit einem speziellen Reinigungsmittel für Geschirrspulmaschinen, wahlen Sie das Sparprogramm an und überlassen Sie den Rest dem Spulprogramm.

Die Reinigung des Geräteußeren wird mit einem feuchten Tuch und Seifenwasser vorgenommen.

2. Ratschlage zur Auswahl des Geschirrs.

-Besteck aus rostfreiem Stahl: Kann ohne Einschränkung in der Spulmaschine gereinigt werden.

-Besteck aus Silber: Sollte grundsatzlich nicht in der Geschirrspulmaschine gereinigt werden. Wenn Sie nicht darauf auf verzachten möchten, achen Sieitte daraufauf, daß die Bestecke aus Silber nicht in Berührung mit anderenBestecken kommt konnen, da sonst helle, braunliche Flecken am Silber entstehen konnen.

-Aluminium: Bestecke oder Geschirr aus Aluminium sind sich nicht unterhalb der Dosiervorrichtung für das Spülmittel befinden, da es zu starker Fleckenbildung kommt kann.

-Deko-Porzellan: Genauso wie beim Abwaschen per Hand nutzt die Dekoration mit der Zeit ab, wenn es sich nicht um eine qualitativ hochwertige Verarbeitung handelt.

-Glaser: Es durfen nur spulmaschinengeeignete Glaser in thisem Gerat gespult werden. Es wird außerdem dazu geraten, das Glas mit einem Programm zu spulen, das bei niedrigen Temperaturen arbeitet wie beispielsweise das Sparprogramm oder den Schongang für empfindliches Geschirr.

-Kunststoff: Esarf nur Geschirr aus spulmaschinengeeignetem Material benutzt werden. Im Zweifelsfall wenden Sie sich an das Geschäft, in dem Sie diese Art von Geschirr oder Besteck zu erwerben gedenken.

-Holz und Ton: Nicht zum Spulen im Geschirrspulier geeignet.

INBETRIEBNAHME

Bevor Sie mich einschalten,lesen Sieitte auBerst aufmerksam die folgenden Hinweise:

1. Vergewissern Sie sich, daß ich ordnungsgemäß an die Spanningsversorgung angeschlossen bin und daß der Hauptschalter eingeschaltet ist.
2. Offnen Sie den Wasserhahn.
3. Überprüfen Sie die vorhandenen Mengen an Salz und Klarspulmittel.
4. Setzen Sie das Geschirr im Sinne der obigen Ausführungen ein.
5. Fullen Sie den Reiniger in die Dosiervorrichtung. 14
6. Wahlen Sie das geeignete Spulprogramm Siehe hierzu den folgenden Abschnitt über die Einstellung der verschiedene Spulprogramme.
7. Drucken Sie die Ein-/Aus-Taste.2 Die Betriebsanzeige leuchtet auf.1

DAS GEWUNSCHE SPULPROGRAMM HAT SEINEN BETRIEB AUFGENOMMEN.

VORSICHT: Öffnen Sie nicht die Tür der Spülmaschine während Betrieb. Könnte den Verlauf des Programms Stären.

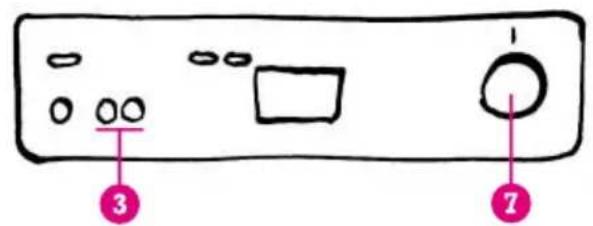

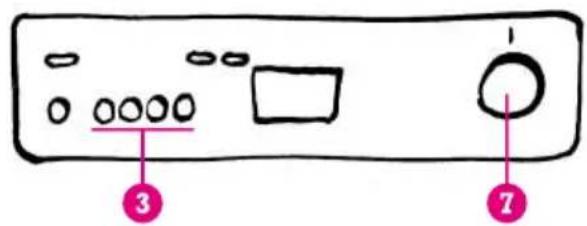

PROGRAMMWAHL

Ich biete Ihnen umfassende und vielfältige Möglichkeit.

Programmwahl

Um das gewünschte Spulprogramm anzuwahlen, wird der Wahlschalter so lange im Uhrzeigersinn gedreht, bis die Markierung auf dem gewünschten Programm steht.

Zusätzliche Funktionstasten 3

Je nach Gerätemodell weist Ihr Geschirrspulier eine Reihe an Zusatztasten auf, die je nach gewähltem Programm gedrückt werden.

Auf den folgenden Seiten finden Sie eine detailierte TABELLE MIT SPÜLPROGRAMMEN. Ziehen Sie dieseitte zu Rat, um zu wissen, welches Programm sich am besten für Ihr Geschirr eignet.

ANWAHL DER VERSCHIED ENEN SPÜLPROGRAMME

PROGRAMMTABELLE - MODELL MIT 1 TASTE

PROGRAMM NR.	PROGRAMMART	ANWENDUNGEN	SPÜLMITTEL Gramm	TEMPERA. °C
1	Kaltes Vorspüssen	Einweichen von Geschirr, das nicht那么简单 werden soll.	-	-
2	Intensives Spüssen	Für stark verschmutztes Geschirr und Töppe.	25 + 15 65
3*	Normales Spüssen	Für normal verschmutztes Geschirr.	25 + 5	65
	Normales Spüssen ohne Vorspüssen	Für weniger verschmutztes Geschirr.	25 654

PROGRAMMTABELLE - MODELL MIT 2 TASTE

PROGRAMM NR.	ZUSATZ- TASTEN	PROGRAMMART	ANWENDUNGEN	SPÜLMITTEL Gramm	TEMPERA. °C
	-	Kaltes Vorsprülen	Einweichen von Geschirr das nicht那么简单 geben.	-	-
	-	Intensives Spüle	Für stark verschmutztes Geschirr und Töppe.	25 + 15 652
	-	Normales Spülen	Für normal verschmutztes Geschirr.	25 + 5 55 3*
	e	Für normal versch- mutztes Geschirr.	Für weniger verschmutztes Geschirr.	25 554
	-	Schnelles Spülen	Für schwach verschmutztes Geschirr	25 555

• Bei dem Programm 3 handelt es sich um ein Programm, das gemäß EN-50242

PROGRAMMABELLE - MODELL MIT 3 TASTE

PROGRAMM NR.	ZUSATZ- TASTEN	PROGRAMMART	ANWENDUNGEN	SPÜLMITTEL Gramm	TEMPERA. °C
1	-	Kaltes Vorsprülen	Einweichen von Geschirr, das nicht那么简单 werden soll.	-	-
	-	Intensives Spüle	Für stark verschutztes Geschirr und Topfe.	25 + 15 652
	-	Normales Spülen	Für normal verschmutztes Geschirr.	25 +5 55 3*
	e	Für normal versch- mutztes Geschirr.	Für weniger verschutztes Geschirr.	25 554
4	Y	Schongang	Spezialprogramm Gläser	25	45
	-	Schnelles Spülen	Für schwach verschmutztes Geschirr	25 555

BeidenGeschirrspulmenit1/2Ladung

PROGRAMMABELLE - MODELL MIT 4 TASTE

PROGRAMM NR.	ZUSATZ- TASTEN	PROGRAMMART	ANWENDUNGEN	SPÜLMITTEL Gramm	TEMPERA. °C
1	-	Kaltes Vorsprülen	Einweichen von Geschirr, das nicht那么简单 benutzt werden soll.	-	-
	-	Intensives Spüle	Für stark verschmutztes Geschirr und Töppe.	25 + 15 652
	-	Normales Spülen	Für normal verschmutztes Geschirr.	25 + 5 55 3*
	e	Für normal versch- mutztes Geschirr.	Für weniger verschmutztes Geschirr.	25 554
	Y	Schongang Spezialprogramm Gläser		25 455
		Schnelles Spülen	Für schwach verschmutztes Geschirr	25 555

• Bei dem Programm 3 handelt es sich um ein Programm, das gemäß EN-50242

HALBE LADUNG

Ist Ihr Geschirrspüller mit dieser Funktion ausgestattet, so haben Sie die Möglichkeit, einen halben Satz Geschirr zu spüssen (6 Gedecke). Hierzu wird wie folgt vorgegangen: 1) Das Programm mit Hilfe der entsprechenden Übersichten anwahlen. 2) Die Taste betätigten und. 3) Das Geschirr in den oberen Geschirrkorb geben. Die hinzuzugebende Menge an Spülmittel beträgt 15 + 5 Gramm für das Intensivoprogramm und 15 Gramm für die anderen Programme

PROGRAMMABELLE - MODELL MIT 5 TASTE

PROGRAMM NR.	ZUSATZ- TASTEN	PROGRAMMART	ANWENDUNGEN	SPÜLMITTEL Gramm	TEMPERA. °C
1	-	Kaltes Vorsprülen	Einweichen von Geschirr, das nicht sofort benutzt werden soll.	-	-
		Intensives Spüle	Für stark verschutztes Geschirr und Töpe.	25 + 15 652
	-	Normales Spülen	Für normal verschmutztes Geschirr.	25 + 5 55 3*
	e	Für normal verschutztes Geschirr.	Für weniger verschutztes Geschirr.	25 554
	Y	Schongang Spezialprogramm Gläser		25 454
		Schnelles Spülen	Für schwach verschmutztes Geschirr	25 555

• Bei dem Programm 3 handelt es sich um ein Programm, das gemäß EN-50242

LOSEN VON AUFTRETENDEN PROBLEMEN

1. Ich lasse mich nicht einschalten.

Folgende Umstände können die Ursache sein.

Stromversorgung ist nicht in Ordnung. Netzstecker ist nicht

ordnungsgemäß angeschlossen.

Die Tur ist nicht richtig geschlossen.

Die Ein-/Aus-Taste ist nicht gedrückt worden.

1. Ich lasse mich zwar einschalten, aber es gelangt kein Wasser in das Geräteinnere.

Die Wasserversorgung ist nicht in Ordnung.

Der Wasserhahn ist nicht geöffnet.

Der Filter am Elektroventil für den Wasserzulauf ist verstopft (dieser Filter ist im Geräteinneren untergebracht).

3. Entgegen ihren Erwartungen wird das Geschirr nicht sauber gespüt und glänzt nicht.

Der verwendete Reiniger war kein Spezialspulmittel für das Gerät.

Die Dosiervorrichtung ist nicht richtig gefüllt oder der Deckel der Reinigerkammer ist nicht richtig geschlossen.

Das Geschirr ist nicht richtig eingesetzt worden. Vergewissem Sie sich, daß die Teller nicht zusammenstoßen konnen.

Die Sprüharme werden durch ein Geschirrstück blockiert und können nicht frei drehen.

Der Filter ist nicht richtig eingesetzt oder befindet sich nicht in sauberem Zustand. Überprüfen Sie Verschmutzungsgrad.

Der Abflußschlauch ist verstopft.

Die Sprühöffnungen an den Sprüharmen sind verschmutzt und/oder verstopt.
Das angewählte Spulprogramm ist zu sanft für das Geschirr.

Der verwendete Klarspuler war ungeeignet.

Die Dosis an Klarspuler ist nicht richtig bemessen. Das Fach für den Klarspuler ist nicht richtig voll. Sollte das Wasser an Ihrem Wohnort sehr hart sein, so haben Sie weiterecht vergessen, Salz einzufullen.

Sollten Sie nach Durchführung der hier aufgeführten Überprüfungen feststellen, daß Ihr Problem oder die beobachtete Störung fortbestehen, so wenden Sie sich bitten an den ZUSTÄNDIGEN KUNDENDIENST, der mich von Grund auf sehr gut kennt.

Einleitende Bemerkungen 83

Auspacken 83

Freistehender Geschirrspuler 83

Einpaßbarer Geschirrspüler 84

Arbeitsschritte zur Verkleidung der Tur 84

Einklinkbarer Geschirrspuler 84

Arbeitsschritte zur Verkleidung der Tur 85

Einsetzbarer Geschirrspuler 85

Auszuführende Arbeitssschritte zu

Einsetzen des Geschirripulers 86

WasseranschluB 86

WasserabfluB 87

Elektrische Anschlusses 88

ESPANOL

Einleitende Bemerkungen

Beschreibung des vorliegenden Handbuchs

Um die Installationsarbeiten Ihres neuen GESCHIRRSPULERSweitgehend zu vereinfachen, haben wir thisem Handbuch eine Extrasiten über die Installation angefügt.

Auf diesen Seiten finden Sie mehrere Abbildungen und Zeichnungen des Gerätes, sowie eine genaue Aufstellung aller zum Geschirrspulier gehorenden Bauteile. Desweiteren finden Sie hier eine Beschreibung der bei der Installation zu berücksichtigenden Maßnahmen und Arbeitsschritte.

Wir empfehlen Ihnen, die bebilderten Seiten aufzuklappen, um sich mit Ihrlem Geschirrspuler vertraut zu machen. Die Abbildungen erleichtern Ihnen das Verstehen des Textes und werden Ihnen bei der Lösung kleinerer Fehler und Pannen, die eventuell auftreten konnen, behilflich sein.

Typenschild

An der Inneseite der GERÄTETÜR befindet sich das TYPENSCHILD, auf dem alle Leistungsdaten und Kennzeichnungen des Geschirrspulers angegeben sind.

Bevor zum Anschluß des Gerätes überge-gangen wird, muß sichergestellt sein, daß die Netzspannung mit der Gerätespannung übereinstimmt. Hierzu sehen Sieitte auf dem Typenschild nach.

Elektrischer Anschluß

Der elektrische Anschlußarf nur von eigens hierzu qualifiziertem Fachpersonal vorgenommen werden, welches genau über die jeweils gultigen Bestimmungen und Verordnungen im Bilde ist.

Wichtig

Je nach Geräteart Ihres Geschirrspulers (FREISTEHEND oder EINBAUBAR) sind für die ordnungsgemäß Aufstellung verschiedene Vorbereitungsarbeitendurchzuführn,

bevor die Installation, der elektrische Anschluß sowie der Wasseranschluß vorgenommen werden konnen.

Auspacken

Entfermen Sie zunachst vorsichtig alle Verpackungselemente, die den Geschirrspuler während des Transports vor Beschädigungen schützen.

Sollte es sich um eine einhaubare Spulmaschine handeln, entfern den Sieitte die Winkel am unteren Teil der Spulmaschine. (Abb. 2)

AnschlieBend entfernen Sieitte die an den GeschirrkörbenvorgesehenenTransportsicherungen.

Freistehender

Geschirrspüler

Einleitung

FREISTEHENDE GESCHIRRSPLER sind dazu entworfen worden, sie je nach ihren Wünschen und Bedürfnissen an jedem beliebigen Ort frei aufstellen zu konnen.

Abmessungen

Der Abbildung 2 konnen Sie die genauen Abmessungen Ihres Geschirrspulers entnehmer und damit die benöttige Stellfläche ermittelt.

Aufstellung und Ausrichtung

Bevor die AnschluBarbeiten des GESCHIRRS-PULERS vorgenommen werden, muß das Gerät fest und ausgerichtet an dem vorgesehenen Aufstellungsort stehen.

Eventuelle Unebenheiten des Bodens konnen durch Hinein- oder Herausdrehen der an der Unterseite des Geschirrspulers befindlichen Schraubfusse ausgegliedchen werden (Abb. 7) (0 + 20mm)

Die hochstzulässige Neigung bei der Ausrichtung beträgt 2^ .

Sobald die Aufstellungsarbeiten durchgeführt

worden sind, kann zum Anschluß andie Wasser- und Stromversorgung im Sinne der entsprechenden Anweisungen übergegangen werden.

Einpaßbarer Geschirrspüler

Einleitung

EINPASSBARE GESCHIRRSPÜLER sind sowohl für die frei Aufstellung als auch für die harmonische Eingliederung in ihre Einbauküche entworen worden. In letzterm Fall,müssen Sie als Besitzer lediglich einige leichte Arbeitssschritte durchfuhren, um Ihren neuen Geschirrspuler an die Verkleidungs-sart und die Anordnung ihrer anderen Küchenmöbel anzupassen.

Abmessungen

Der Abbildung 2 konnen Sie die genauen Abmessungen Ihres Geschirrspulers und der Abbildung 5 die Mindestmaße des Mobels entnahmen.

Aufstellung und Ausrichtung

Bevor die AnschluBarbeiten des GESCHIRRSPULERSvorgenommenwerden, muß das Gerät fest und ausgerichtet an dem vorgesehenen Aufstellungsord stehen.

Eventuelle Unebenheiten des Bodens konnen durch Hinein- oder Herausdrehen der ander Unterseite des Geschirrspulers befindlichen Schraubfusse ausgegliedchen werden (Abb. 7) (0 + 20mm)

Die hochstzulässige Neigung bei der Ausrichtung beträgt 2^ .

Sobald die Aufstellungsarbeiten durchgeführt worden sind, kann zum Anschluß an die Wasser- und Stromversorgung im Sinne der entsprechenden Anweisungen (Seite 23) übergegangen werden.

Verkleidung der Geräteür

Damit Ihr neuer GESCHIRRSPÜLER nicht die harmonische Linie ihrer Kucheneinrichtung unterbricht oder stört, konnen Sie entspre

chend passende Verkleidungen an der Gerätetur anbringen, die sich optisch in das Gesamtbild ihrer Kuchenmöbel eingufen.

Die Stärke dieser Turverkleidung kann bis zu 4,5 mm betragen.

Arbeitsschritte zur Verkleidung der Tur

1.-Den Turrahmen des Geschirrspulers abnehmen, indem die Schrauben gemäß der Abb. 3 gelost werden.
2.-Die Turverkleidung gemäß den Maßen der Abbildung 3 (597 x 587 mm) vorbereiten.
3.-Die gewünschte Turverkleidung aufsetzen und den Rahmen erneut festschrauben.

Sobald these Schritte ausgeführrt sind, kann zum Anschluß an die Wasser-und Stromversorgung im Sinne der entsprechenden Anweisungen übergegangen werden.

Einklinkbarer Geschirrspüler

Einleitung

Obwohl EINKLINKBARE GESCHIRRSPÜLER auch einzeln aufgestellt werden können, sind sie für die Einpassung zwischen den im Unterbereich Ihrer Einbauküche bereits vorhandenen Möbeln entworfen worden. Hierzu müssen Sie als Besitzer eineile leichte Arbeitsschritte durchführren, um ihren neuen Geschirrspüler an die Verkleidungsart und das Gesamtbild der Mobelturen ihrer anderen Kuchenmöbel anzupassen.

Abmessungen

Der Abbildung 5 konnen Sie sowohl die genaufen Abmessungen Ihres Geschirrspulers als auch die Mindestmaße des Mobels entnehmer, wodurch Ihnen die Ausführung der vorzunehmenden Arbeitsschritte erleichtert wird.

Soll das Gerät unter die Kuchenabdeckplatte eingebaut werden, muss die obere Platte durh Lösen der beiden auf Abbildung 4 dargestellen Schrauben abgebaut und das Gegenwicht am oberen Teil der Maschine halten. (Abb. 2)

Anschließend konnen diese Schrauben dazu verwendet werden, das Gerät mit dem Kuchenunterbereich zu verschrauben, um so die Stabilität des Geschirrspulers zu garantieren.

Aufstellung und Ausrichtung

Lesen Sieitte den entspruchenden Abschnitt über "Aufstellung und Ausrichtung fur freistehende und verkleidbare Geschirrspuler".

Verkleidung der Geräteür

Damit Ihr neuer GESCHIRRSPÜLER nicht die harmonische Linie Ihrer Küheneinrichtung unterbricht oder stört, konnen Sie entsprechend passende Verkleidungen an der Gerätetur anbringen, die sich optisch in das Gesamtbild ihrer Kuchenmöbel eingufen.

Die Stärke dieser Turverkleidung kann bis zu 4,5 mm betragen.

Arbeitsschritte zur Verkleidung der Tür

1.-Den Turrahmen des Geschirrspulers ab-. gehmen, indem die Schrauben gema. der Abb. 6 gelost werden.
2.-Die Turverkleidung gemäß der benöttigen Höhe (h) zurechtschneiden, um sie an die angrenzenden Kuchenmöbel anzupassen.
3.-Der Turrahmen wird angepaBt und nach MaB zurechtgesagrt, indemn die oberen Enden so weit abgesagrt werden, daß sie die gleiche Höhe (h) wie die Zierverkleidung aufweisen.
4.-Den Turuntersatz auf die Höhe (h) einstehen.
5.- Die Zierverkleidung an der Tur anbringen. Hierbei ist der Rahmen festzuhalten und die genaue Lage der neuen Locher an der Tur anzuzeichnen. Die Locher werden mit einem Bohrer, dessen Durchmesser 3,25

mm beträgt, gebohr. Schließlich kann der Rahmen verschraubt werden.

Hinweis

Sollten Sie ihren Geschirrspulier in eine Einbauküche mit einem einzigen, durchgehenden Verblendsocke einsetzen wollen, so kann auch diese Art der Ausführung vorgenommen werden. In diesen Fall sind allerdings die folgenden Hinweise zu beachten.

1.-Sockelbasis (1) und Fußhalterungen entfern, indem die Schrauben gemäß der Abbildung 1 gelöst werden.
2.-Es darf nicht vergessen werden, die hohenverstellbaren Füsse von der Stellung A in die Stellung B zu bringen.
3.-Der Sockel des Kuchenmobels wird eingesetzt, indem er auf die entsprechende Lange zurechtgesagt wird 3siehe Abb.4).

Sobald these Arbeitssschritte durchgeführt worden sind, kann zum Anschluß andie Wasser-und Stromversorgung im Sinne der entsprechenden Anweisungen übergegangen werden.

Einsetzbarer Geschirrspüler

INFORMATIONSHINWEIS: Das für die an dem Geschrrsspuler anzubringende Turverkleidung jeweils zulässige Höchst- und Mindesgewicht beträgt:

-Maximal: 6,5 Kg
-Minimal: 4,5 Kg

Einleitung

EINSETZBARE GESCHIRRSPÜLER sind eigens dazu entworfen worden, daß die Verkleidung sowohl der Tur sowie auch des Bedienfelds in Bezug auf Form und Abmessungen einem Kuchenmodul mit einer Breite von 60 cm und einer Schublade im Oberbereich entsprechen.

Hierfür sind die folgenden Arbeitssschritte auszuführen:

Abmessungen

Der Abbildung 5 konnen Sie sowohl die genauen Abmessungen Ihres Geschirrspulers als auch die Mindestmaße des Mobels ent

nehmen, wodurch Ihn den die Ausführung der vorzunehmenden Arbeitssschritte erleichtert wird.

Sollte es sich um eine einhaubare Spulmaschine handeln, entfern den Sieitte die Winkel am unteren Teil der Spulmaschine. (Abb. 2)

Aufstellung und Ausrichtung

Lesen Sieitte den entspruchenden Abschnitt über "Aufstellung und Ausrichtung fur freistehende und verkleidbare Geschirrspuler".

Auszuführende Arbeitssschritte zu Einsetenden Geschirrspulers

Hohenregulierung des Geschirrspulers

Die Füsse B des Geschirrspulers werden soweit im Uhrzeigersinn gedreht, bis die Oberkante des Gerätes die Unterbereich der zum Kuchenmöbel gehörenden Arbeitsplatte berührt (Abb. 7).

Auf dieser Weise kann die Höhe des Geschirrspulers bis 870~mm verstellt werden.

Beschichtung des Bedienfelds (Abb. 8)

Dieser Vorgang besteht darin, das Bedienfeld des Geschirrspulers derart zu beschachten, daß seine Höhe der der Schubladen-beschichtung Ihres Kuchenmobels entspricht.

Bei der Ausführung these Arbeitschnitts sind die im Geräteinneren mitgelieferten Leisten und Schrauben zu verwenden.

Sollte die Verkleidungshöhe der Schublade beispiselsweise 110 mm detragen, so wird keinerlei zusätzliche Beschichtung benötigt.

Sollte die Verkleidungshöhe allerdings mehr

als 110mm betragen, sind entsprechend vielen Leisten (Beschichtung A = 5mm , Beschichtung B = 10mm) hinzuzufugen, so daB 5mm -Module entstehen und die Schubla denhohe an die Hohe der angrenzenden Mobelflachen angepaBt wird.

Sobald these Arbeitssschritte ausgeführrt worden sind, ist zu berücksichtigigen, daß bei Einsetzung des Turverkleidungseinements der Unterkante desselben sich auf gleicher Höhe wie der Sockel ihrer Kuchenmöbel befinden muß.

Einsetzen des Geschirrspulers

Sobald die beschriebenen Arbeitssschritte ausgeführrt und die entsprechenden Überprüfungen vorgenommen worden sind, kann wie folgt zum Einsetzenden des Geschirrspulers übergegangen werden:

1.- Die mitgelieferten Plastikverkleidung am Möbelunterbereich anbringen (Abb. 9) Diese Schutzvorrichtung verhindert, daß die beim Betrieb des Geschirrspulers entstehen Dämpfe Einflüß auf das Innere des Kuchenmöbels haben konnen.
2.-Mit Hilfe der mitgelieferten Schablone werden an der Rückseite der Turverkleidung die Punkte, an denen später die Verbindungsteile zum Gerät angebracht werden sollen, markiert (Abb. 10).

Hinweis

Sobald die Frontalverkleidung vorbereitet wird, ist zu berücksichtigigen, ob die Beschichtung des Bedienfeldes mit Leisten verkleidet worden ist oder nicht.

1) Sollte das nicht der Fall sein, so muß der Bezugspunkt 0, der sich am oberen Schablonenrand befindet, mit dem oberen Rand der Turverkleidung übereinstimmen.
2) Sollte das Gegenteil der Fall sein, das Bedienfeld also beschichtet worden sein, so müssen die aufder Schablone angege

benen Bezugswerte (5 mm) je nach am oberen Rand der Turverkleidung angebrachter Leistenanzahl übereinstimmen.

3) Die Schablone auflegen, festhalten und gewünschten Bohrpunkte markieren. AnschlieBend werden die entsprechen den Bohrungen mit einem Bohrer, dessen Durchmesser 2,5 mm beträgt, ausgefuhrt und die Verbindungsteile mit der Verkleidungsplatte verbunden Hierbei ist darauf zu achten, daß der gebogene Teil der Halterung nach oben zeigt Rand Y, Abb.11).

Vorsicht! Beim Bohren muß darauf geachtet werden, nicht zu tief zu bohren. Aus thisem Grund wird eine Bohrtiefenbegrenzung empfohlen.

4) Die Turverkleidungnehmer und den Rand (Y) nach oben bewegen. Anschließlich werden die Halterungen in die an der Tur hierfür vorgesehenen Lagerungen eingekLINKt. Dann wird die Verkleidung vorsichtig nach oben gezogen bis sie das Bedienfeld berührt. Hierbei ist darauf zu achten, daß alle Halterungen ordnungsgemäß in die Turlagerungen einkLINKen (Abb. 12).
5) Die Tür des Geschirrspulers langsam offen, wobei gleichzeitig die Verkleidung festgehalten wird. Anschließend kann die Verkleidung mit Hilfe der mitgelieferten Schrauben befestigt werden, wobei auf die Ausrichtung des Bedienfelds in Bezug auf die Geräteur zu achen ist (Abb. 13).

Hinweis

Soll der einsetzbare Geschirrspuler in eine Einbauküche mit einem einzigen, durchgehenden Verblendsockel eingepaBT werden, so sind außer dem die folgenden Arbeitsschritte durchzufahren:

6.- Den Sockel des Kuchenmobels einsetzen, indem er auf die entsprechende Lange zurechtgesagt wird (Abb. 4).
7.- Den Unterbereich befestigen (Abb. 14).

8.- Den Geschirrspüler auf seine ordnungsgemäße Funktionswise hin überprüfen (Abb. 15).

Nach Einpassung dieser Teile kann zum endgültigen Einsetzen des Geschirrspulers übergegangen werden.

Sobald die beschriebenen Arbeitssschritte durchgeführt worden sind, kann zum Anschluß an die Wasser- und Stromversorgung im Sinne der entsprechenden Anweisungen übergegangen werden.

Desweiteren befinden sich diese Abbildungen ebenfalls auf der mitgelieferten Schablone, wodurch Ohnen die Montage erleichtert wird.

Wasseranschluß

Um die Wasserzufuhr zum GESCHIRRSPU-LER herzustellen, ist der mitgelieferte DRUCKSCHLAUCH an einen Wasserhahn mit 3/4" Gewinde anzuschreiben (Abb. 16).

Der Betriebsdruck muß zwischen 4,9 und 98 N/cm² liegen. Sollte der Betriebsdruck höher sein, so ist ein Druckreduzierventil vorzusehen.

Sehr wichtig!

Der Schlauch für den Wassereinlauf darf keine Knicke aufweisen, da die Wasserzufuhr zum GESCHIRRSPÜLER befindert werden können.

Warmwassereinlauf

Obwohl grundsatzlich ein Kaltwassereinlauf vorzuziehen ist, können eineige Modelle gleichermaßen an Kalt- wie an Warmwasserleitungen Bhochstzulässige Temperatur 60^ ) angeschlossen werden. Fragen Sie gegeben falls ihren Fachhandler um Rat.

Wasserabfluß

Der WASSERABFLUSS wird mit Hilfe eines gebogenen Ablaßschlauches vorgenommen, der die folgenden Eigenschaften aufweisen muß:

1.-Die Länge des Ablaßschlauches darfnicht mehr als 3 Meter betragen.
2.-Das Ende des Ablaßschlauches muß sich 0,5 bis 1,0 Meter über dem Boden befinden (Abb. 17).
3.-Zur Vermeidung von unangenehmen Abflußeruch ist ein Saugheber vorzusehen.
4.-Knicke im AblaBschlauch sind zu vermeiden, um den ungestörten Wasserablaß nicht zu behindern.

Sehr wichtig

Nach Befestigung des Ablaßschlauches muß dieser auf festen Sitz hin überprüft werden, um unbeabsichtigtes Loslösen und damit Überschwemmungen vorzubeugen.

Elektrischer Anschluß

Der Geschirrspülerarf nur an eine geerdete Steckdose angeschlossen werden.

Die Spannung Ihres Stromnetzes muss mit der angegebenen Spannung auf dem Typenschild Ihres Gerätes übereinstimmen. Beachten Sie auch die Ampere-Angaben zur

Sicherung ihrer elektrischen Installation.

Das Typenschild befindet sich an der Innenseite der Gerätetur.

Stimmen die Angaben nicht überein, damit das Gerät auf keinen Fall an Ihr Stromnetz angeschlossen werden, und der technische Kundendienst muss sofort informiert werden.

Die entsprechenden Angaben finden Sie auf dem TYPENSCHILD an der Seite der Spülmaschinentür.

Ist das Spannungskabel beschädigt, muß es ausgewechselt werden. Die Auswechselungarf nur vom Hersteller, dem Kundendienst oder autorisiertem Fachpersonal vorgenommen werden.

DER HERSTELLER LEHNT JEDEVERVANTWORTUNG FUR SCHADEN, DIEDURCH NICTBEACHTUNG DIESERANWEISUNGEN ENTSTEHEN, STRIKT AB.

Ihr Geschirrspüler erfüllt die Anforderung der Europäischen Richtlinie 87/308/CEE über funktechnische Störungen.
