VFE25S - Lavavajillas FAGOR - Manual de uso y guía de instrucciones gratis

Tipo de producto	Lavavajillas de libre instalación / empotrable / integrable
Marca	Fagor
Modelo	VFE25S
Capacidad	12 o 13 cubiertos según la norma EN-50242
Programas de lavado	Prelavado en frío, Intensivo (65°C), Normal (65°C o 55°C), Económico (55°C), Delicado (45°C), Rápido (55°C)
Número de programas	Hasta 6 según la versión (1 a 5 teclas adicionales)
Consumo de agua	No especificado en el manual, estimación típica: 13-15 L por ciclo
Consumo eléctrico	Intensidad máxima 16 A, tensión de red (220-240 V)
Clase energética	No especificada en el manual, estimación: A+ o A
Dimensiones (An x Al x P)	Empotrable: 60 x 82-87 x 55 cm (aprox.), libre instalación: 60 x 85 x 60 cm (aprox.)
Peso	Aproximadamente 35-45 kg según versión
Nivel sonoro	No especificado, estimación: 45-50 dB(A)
Ajuste de la sal	Regulador de 4 posiciones en el costado interior derecho
Indicador de sal	Óptico (flotador verde en el tapón) o testigo luminoso según modelo
Indicador de abrillantador	Ventana transparente o testigo luminoso según modelo
Bandejas	Bandeja superior ajustable en altura (con o sin desmontaje), bandeja inferior con soportes abatibles
Función media carga	Disponible en algunos modelos (tecla dedicada)
Filtro	Filtro de lavado extraíble con asa

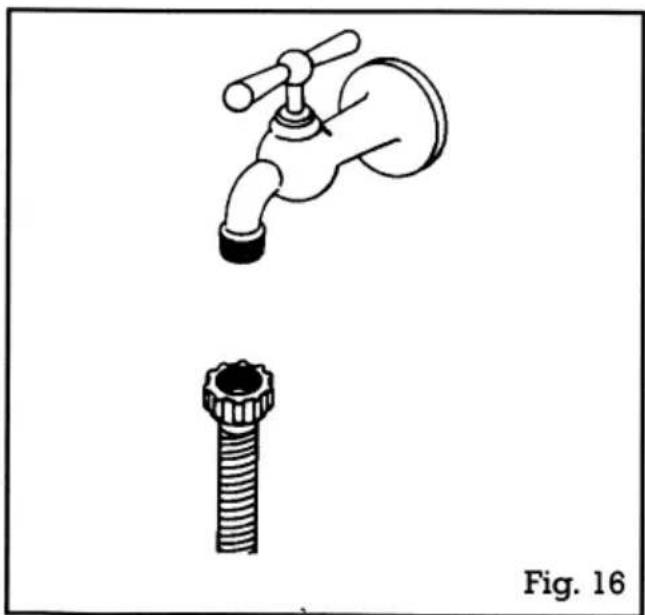

Conexión de agua	Agua fría preferiblemente, posible agua caliente máx. 60°C, presión 4,9-98 N/cm²
Conexión eléctrica	Toma de tierra obligatoria, cable de alimentación con puesta a tierra
Instalación	Libre instalación, revestible, empotrable o integrable según versión

Preguntas frecuentes - VFE25S FAGOR

¿Cómo ajustar el nivel de sal en el lavavajillas Fagor VFE25S?

El regulador de sal se encuentra en el costado interior derecho. Use una moneda para girarlo a la posición correspondiente a la dureza de su agua (consulte la tabla en el manual). Las posiciones 1 a 4 están disponibles, y si la dureza es muy baja (0-7 °dH), no es necesaria la sal.

¿Dónde se debe poner la sal en el lavavajillas?

Retire la bandeja inferior para acceder al depósito de sal (referencia 13). Desenrosque el tapón, use el embudo suministrado para llenar con sal especial para lavavajillas (aproximadamente 1,5 kg) y luego complete con agua. Vuelva a colocar el tapón y limpie los residuos. Esta operación es necesaria antes del primer lavado, y luego solo para rellenar.

¿Cómo usar el detergente en el Fagor VFE25S?

El detergente se coloca en el compartimento situado en la contrapuerta (referencia 14). Para un lavado normal, use 25 g en el dosificador (o una pastilla) y de 5 a 15 g adicionales en la contrapuerta. Para los programas delicados o económicos, una sola dosis de 25 g es suficiente. Siga las recomendaciones del fabricante para los productos concentrados.

¿Cómo ajustar el abrillantador?

El depósito de abrillantador se encuentra al lado del dosificador de detergente (referencia 15). Abra el tapón, llene hasta la marca Max. El regulador de dosificación (posición original 2) permite aumentar o disminuir la cantidad. Si aparecen manchas de agua, aumente la dosis; si aparecen manchas blancas pegajosas, disminúyala.

Mi lavavajillas Fagor VFE25S no arranca, ¿qué hago?

Primero verifique la alimentación eléctrica (enchufe, disyuntor). Asegúrese de que la puerta esté bien cerrada y de haber presionado la tecla Encendido/Apagado. Si no entra agua, verifique la llave de paso de agua y el filtro de la electroválvula.

¿Cómo limpiar el filtro del Fagor VFE25S?

Gire el asa del filtro de lavado (referencia 12) para extraerlo. Lávelo con agua limpia y un cepillo, luego vuelva a colocarlo correctamente. Un filtro mal posicionado puede obstruir las tuberías internas.

¿Se pueden lavar cacerolas de aluminio en este lavavajillas?

Sí, pero evite colocarlas debajo del dosificador de detergente para evitar manchas persistentes. Los cubiertos de plata deben separarse de otros metales para evitar marcas marrones.

¿Cómo ajustar la altura de la bandeja superior?

Para una bandeja estándar, retire los topes laterales, quite la bandeja y vuelva a colocarla a la altura deseada. Para una bandeja de gama alta, basta con tirar hacia arriba o empujar hacia abajo desde el centro de la bandeja, incluso con la vajilla en su lugar.

¿Qué programas están disponibles en el Fagor VFE25S?

Los programas incluyen: Prelavado en frío, Intensivo (65°C), Normal (65°C o 55°C), Económico (55°C), Delicado (45°C) y Rápido (55°C). El número exacto depende del modelo (1 a 5 teclas adicionales). El programa Normal (n°3) es el programa estándar según EN-50242.

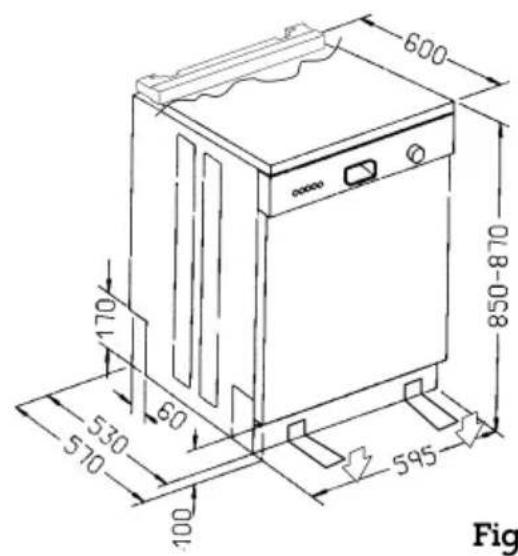

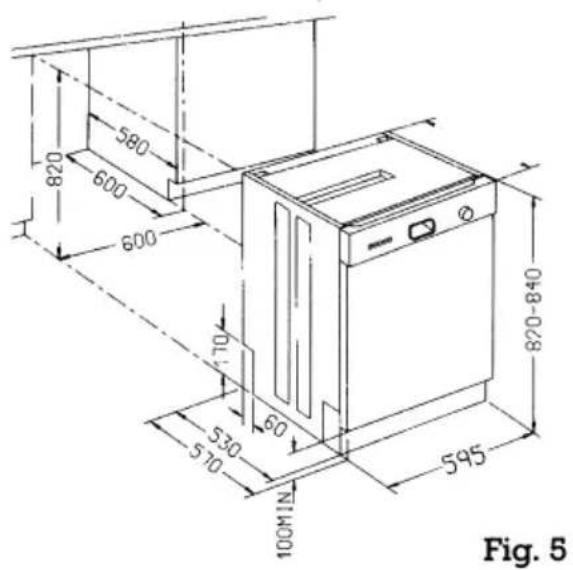

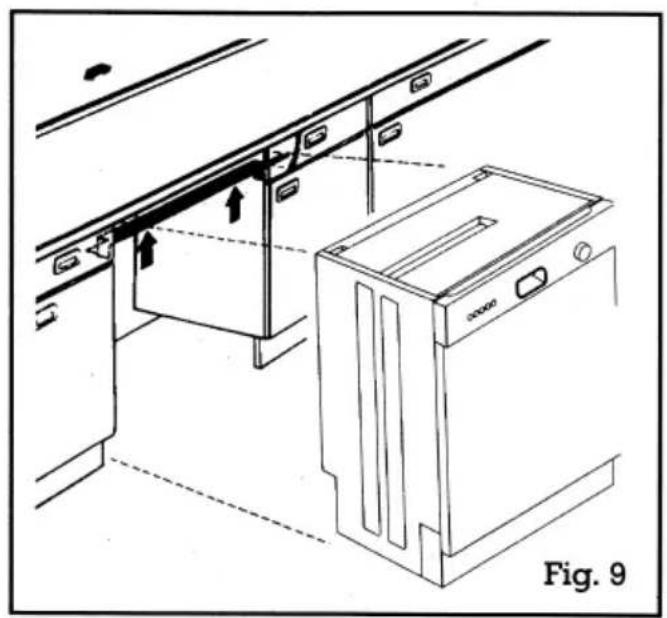

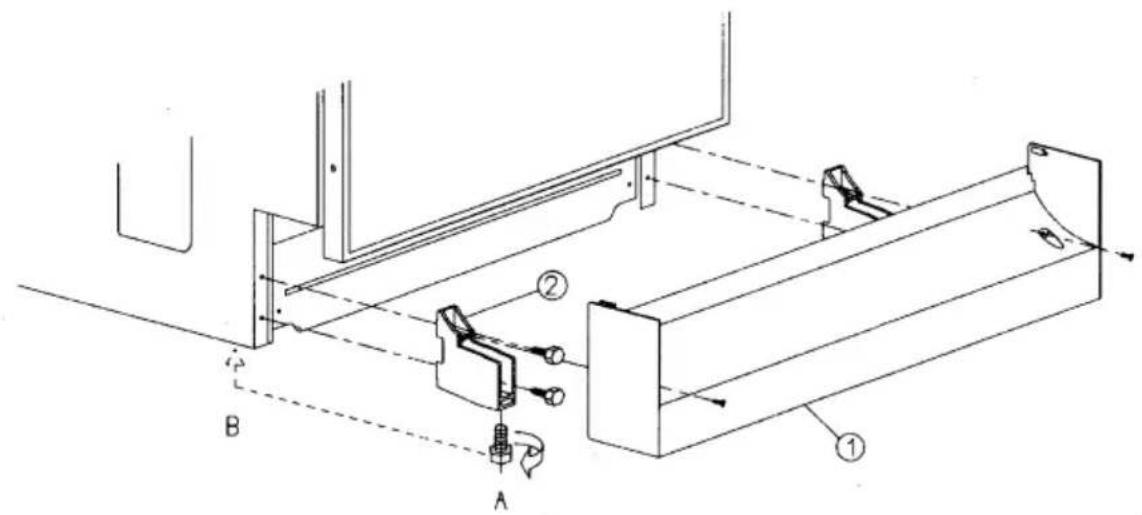

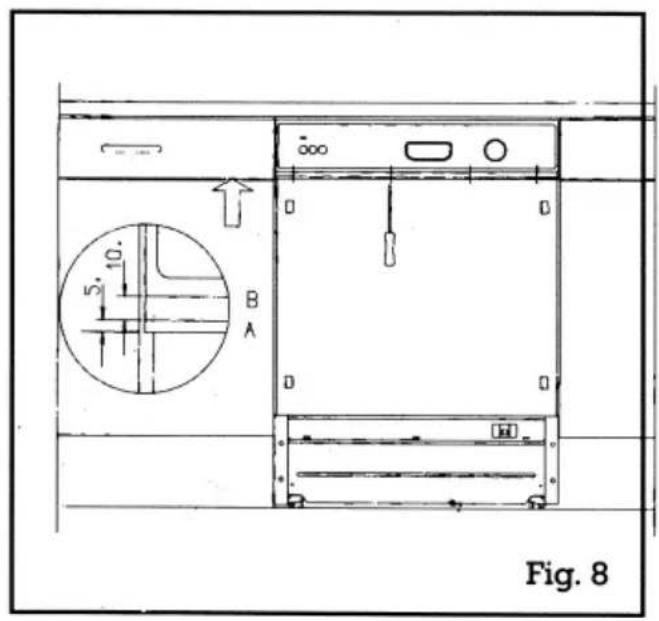

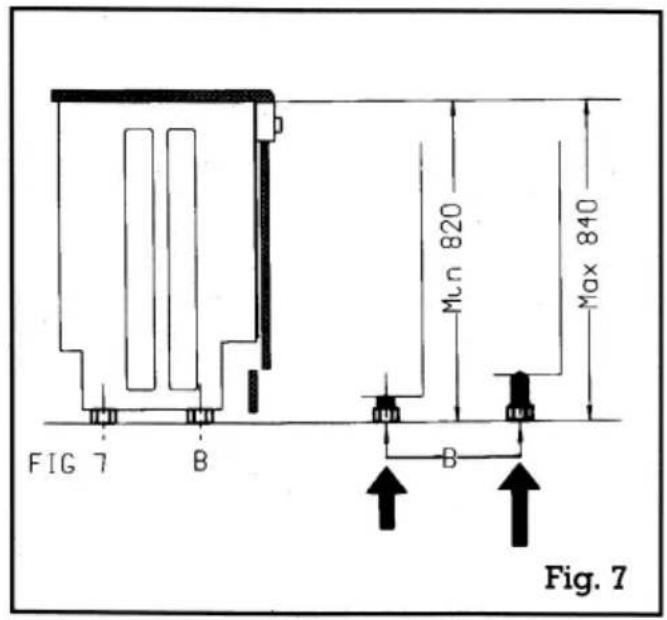

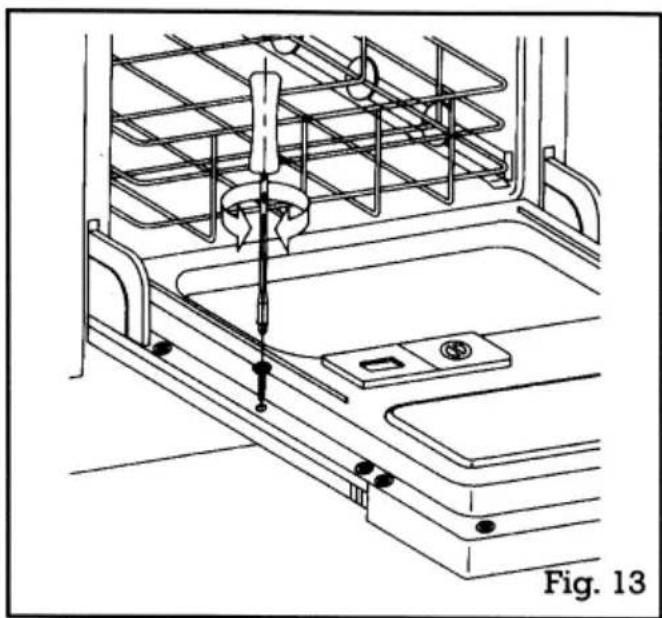

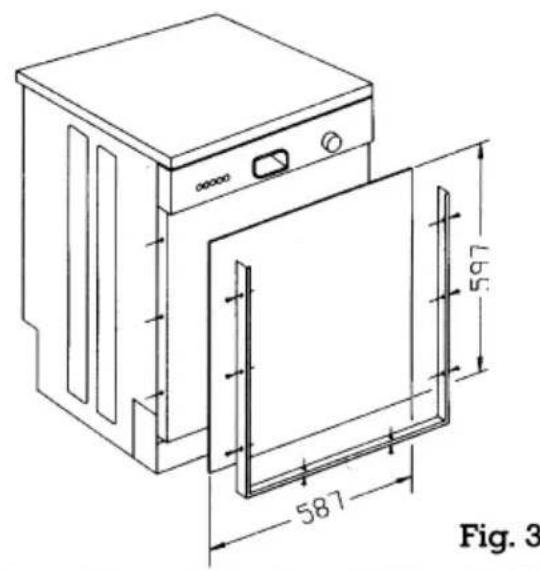

¿Cómo instalar el lavavajillas en versión empotrable?

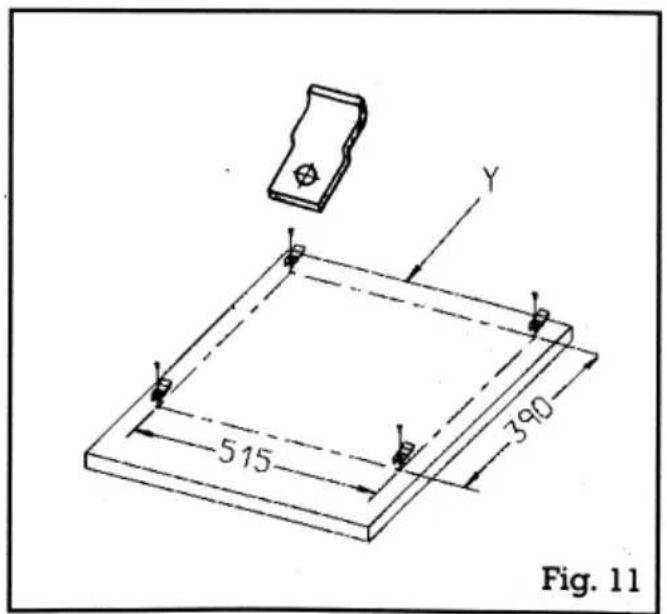

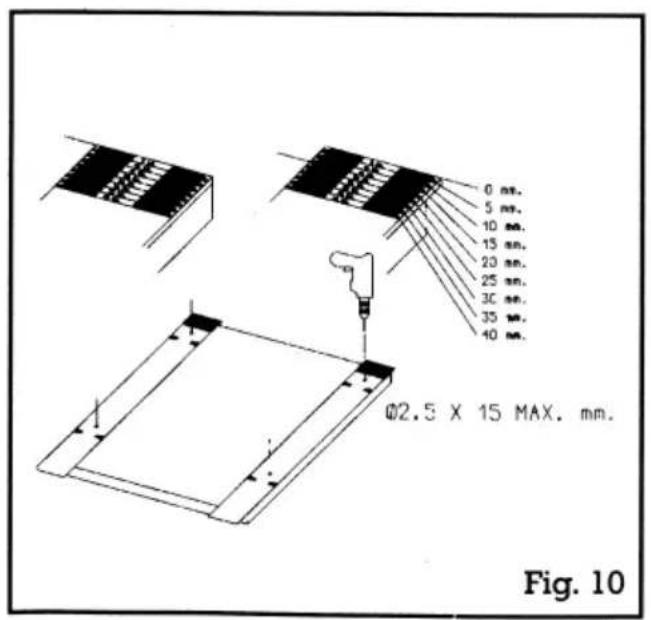

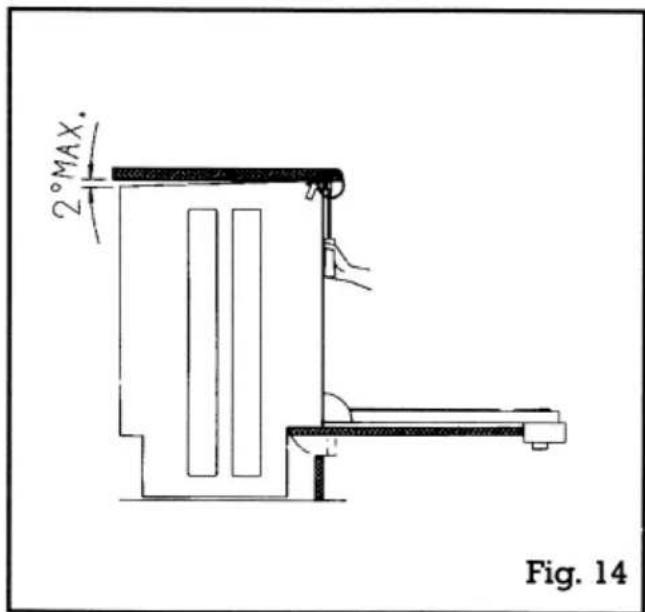

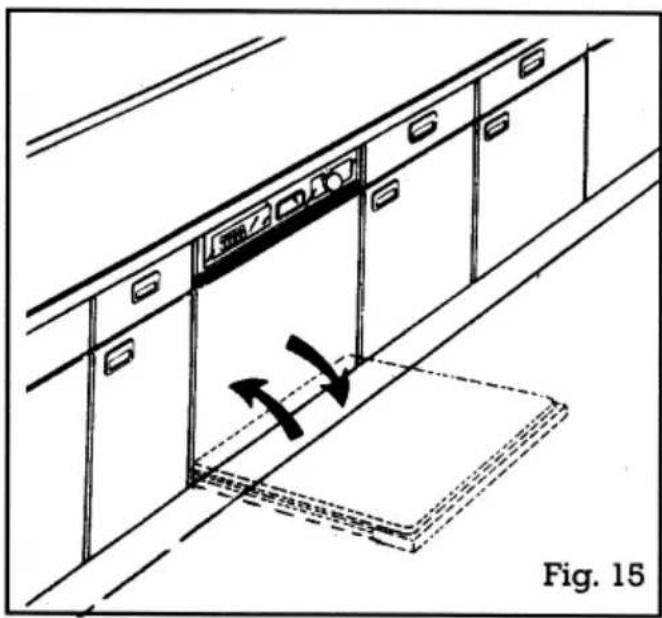

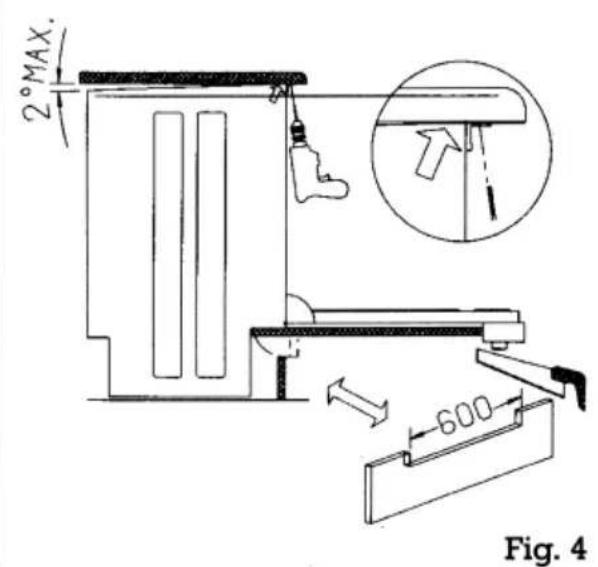

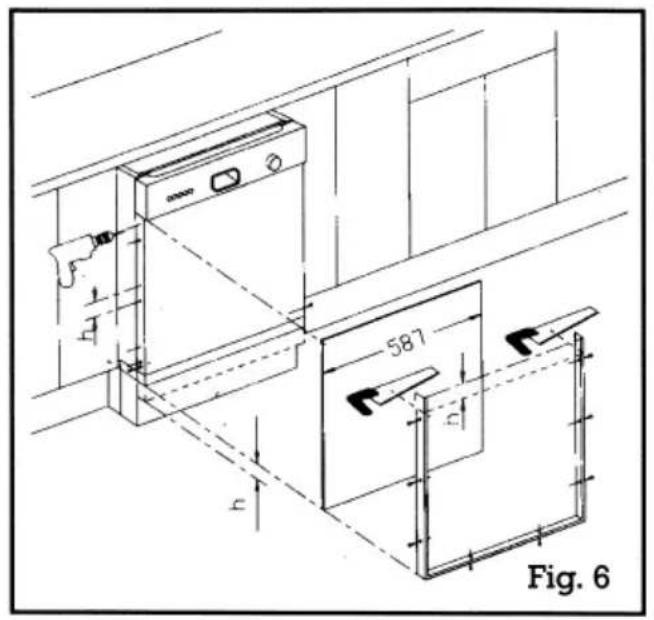

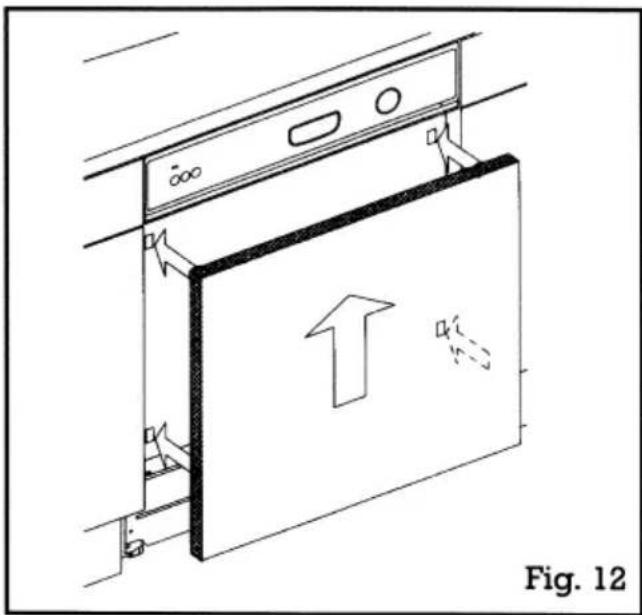

Retire la bandeja superior y el contrapeso aflojando los tornillos (Fig. 4). Ajuste la altura de las patas para nivelar el aparato (inclinación máxima 2%). Para el revestimiento de la puerta, desmonte el marco, corte un panel decorativo a las dimensiones indicadas (Fig. 3), luego vuelva a atornillar el marco. Siga los esquemas del manual para las conexiones eléctricas y de agua.

MANUAL DE USUARIO VFE25S FAGOR

PARA UNA MEJOR Y MÁS CÓMODA

COMPRENSIÓN DE ESTE MANUAL,

MANTENGA DESPLEGADA ESTA PÁGINA

DURANTE SU LECTURA.

Testigo de marcha/paro. Tecla de marcha/paro. 3 Teclas de funciones adicionales. Testigo de aclarado. 5 Testigo de sal. 6 Manilla de apertura de puerta. Visualizador de fases de lavado. 8 Regulación de cantidad de sal. Cesta superior. 10 Distribuidor superior. Distribuidor inferior. 12 Filtro de lavado. 13 Depósito de sal. 14 Cubeta de detergente. 15 Depósito de líquido de aclarado. 16 Testigo de aclarado. Testigo de sal. Luz piloto de encendido/apagado. 2 Botón de inicio/parada. Otros botones de funciones. 4 Indicador de nivel de abrillantador. Indicador de nivel de sal. Manilla de puerta. Visualizador de fases de lavado. Regulador de nivel de sal. Cesta superior. Distribuidor superior. Distribuidor inferior. 12 Filtro. Dosificador de sal. Bandeja de detergente. 15 Bandeja de abrillantador. 16 Indicador de abrillantador. Indicador de sal. Piloto de encendido/apagado. Tecla de encendido/apagado. Teclas de funciones adicionales. 4 Indicador de abrillantador. 5 Indicador de sal. 6 Manilla de apertura de puerta. Visualizador de fases de lavado. 8 Regulación de cantidad de sal. Cesta superior.

10 Distribuidor superior. Distribuidor inferior. 12 Filtro de lavado. 13 Depósito de sal. 14 Cubeta de detergente. 15 Depósito de abrillantador. 16 Indicador de abrillantador. Indicador de sal.

Piloto de marcha/paro. Tecla de marcha/paro. 3 Teclas de funciones adicionales. 4 Indicador de abrillantador. 5 Indicador de sal. 6 Manilla de apertura de puerta. Visualizador de fases de lavado. 8 Regulación de aportación de sal. Cestillo superior. 10 Distribuidor superior. 11 Distribuidor inferior. 12 Filtro de lavado. 13 Depósito de sal. 14 Cubeta de detergente. 15 Depósito de abrillantador. 16 Indicador de abrillantador. Indicador de sal.

ÍNDICE

Página

Calidad del agua:

Productos de lavado

1

Cómo colocar c

correctamente

Consejos importantes:

Mise en route:

Solución de problemas:

CONTENIDO

Página

Dureza del agua:

Productos de lavado:

Productos de lavado:

Colocación correcta de la vajilla:

54-55-56

Consejos importantes:

Puesta en marcha:

Selección de programas:

Selección de programas de lavado:

Solución de problemas:

64-65

1. SAL
2. DETERGENTE
3. ABRILLANTADOR LÍQUIDO

2. DETERGENTE. El tipo de programa indica la cantidad.

Límpielo también por dentro y por fuera.

El filtro de la electroválvula de entrada de agua (situado en la cuba de lavar platos) está obstruido.

La manguera de desagüe está obstruida.

El programa de lavado seleccionado es demasiado suave.

No se utiliza líquido abrillantador apropiado.

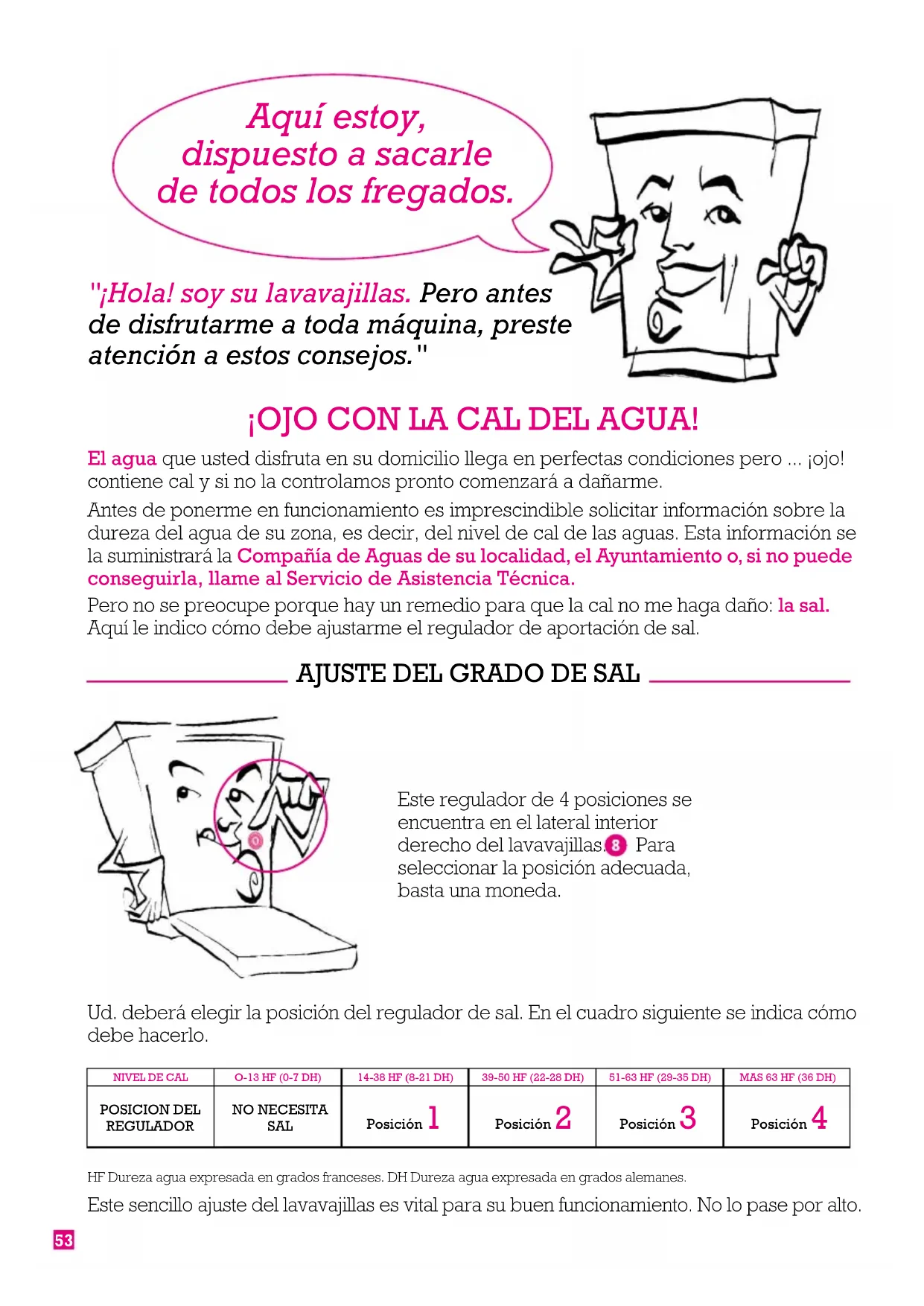

Aquí estoy, dispuesto a sacarle de todos los apuros.

¡Hola! Soy su lavavajillas. Pero antes de disfrutarme a toda máquina, preste atención a estos consejos.

¡OJO CON LA CAL DEL AGUA!

El agua que usted disfruta en su domicilio está en perfectas condiciones, pero... ¡ojo! contiene cal y si no la controla, pronto comenzará a dañarme.

Antes de ponerme en funcionamiento es imprescindible solicitar información sobre la dureza del agua de su zona, es decir, del nivel de cal de las aguas. Esta información se la suministra la Compañía de Aguas de su localidad, el Ayuntamiento o, si no puede obtenerla, llame al Servicio de Asistencia Técnica.

Pero no se preocupe porque hay un remedio para que la cal no me haga daño: la sal. Aquí le indico cómo debe ajustarme el regulador de aportación de sal.

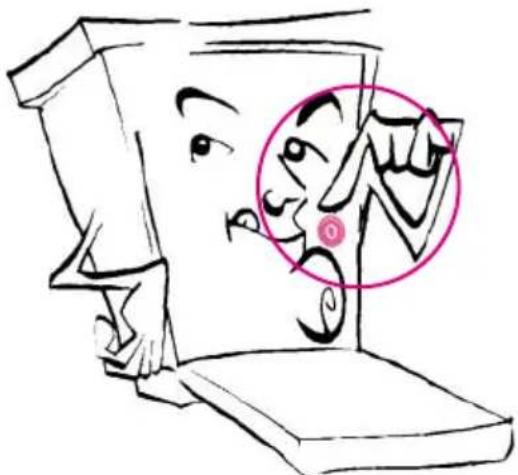

AJUSTE DEL GRADO DE SAL

Este regulador de 4 posiciones se encuentra en el lateral inferior derecho del lavavajillas. Para seleccionar la posición adecuada, basta una moneda.

Ud. debe elegir la posición del regulador de sal. En el cuadro siguiente se indica cómo debe hacerlo.

HF: Dureza del agua expresada en grados franceses. DH: Dureza del agua expresada en grados alemanes.

Este sencillo ajuste del lavavajillas es vital para su buen funcionamiento. No lo pase por alto.

PRODUCTOS DE LAVADO

Para estar siempre "guapo" y lucir al máximo, yo también necesito mis productos de lavado específicos. Estos son:

1. SAL
2. DETERGENTE
3. LÍQUIDO ABRILLANTADOR

1. SAL. Para que la cal no me haga daño.

Las personas que me han fabricado han pensado en todo y me han incorporado un descalcificador, que quita la cal del agua y la deja limpia para el lavado; para que este descalcificador funcione, usted tiene que ponerme sal (siempre que el nivel de cal de las aguas lo requiera).

¡Ojo! Pero no sal de cocinar, sino sal especial para el lavavajillas.

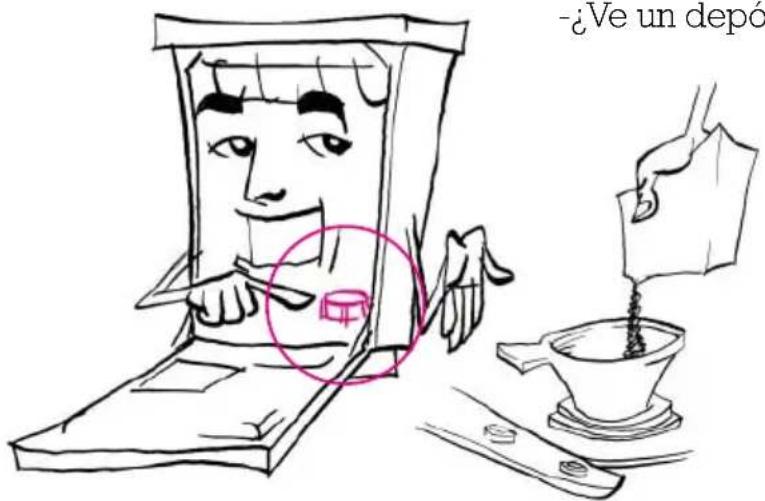

¿Dónde y cómo depositarme la sal?

Primero deben quitarme el cestillo inferior.

• ¿Ve un depósito? 13. Desenrosque el tapón y quítelo.

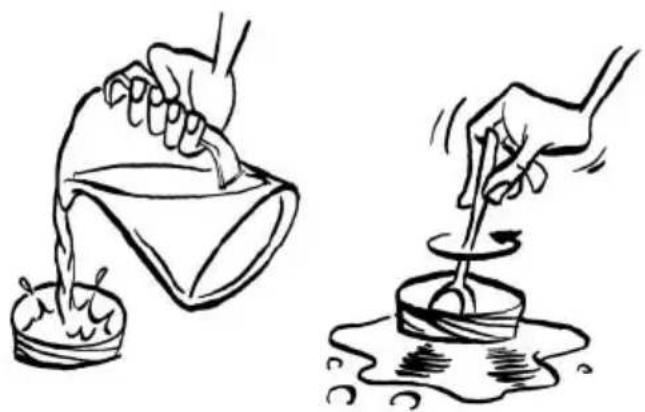

• Haciendo uso del embudo que viene con el lavavajillas, rellene el depósito completamente de sal (aproximadamente 1,5 kg) y a continuación llénelo de agua.
• Utilice siempre una cuchara para mezclarlo correctamente.

Importante: Esta operación debe realizarse únicamente antes del primer lavado. El resto de veces basta con solo reponer el nivel de sal.

• Una vez finalizado el llenado de agua y sal, asegúrese de cerrar muy bien el tapón y de que no queden restos de sal en el fondo del lavavajillas.

¿Cuándo necesito más sal?

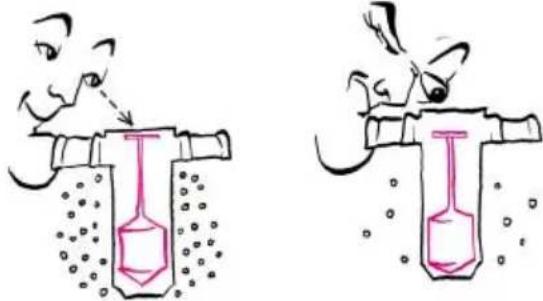

No se preocupe. Se lo señalará el indicador que posea su lavavajillas:

• Modelos con indicador óptico: 17 Se encuentra situado en el tapón del depósito de la sal 13.

El indicador consiste en un flotador verde que en su posición más alta nos va a indicar que no requiere sal. Si por el contrario este flotador se encuentra hundido y, por lo tanto, el color verde no es tan visible, quiere decir que debe reponer la sal.

• Modelos con indicador luminoso: S5 Situado en el panel de mandos. Cuando la luz se enciende, rellene el depósito con sal.

Tal y como hemos visto en apartados anteriores, es posible que la dureza del agua de su zona no obligue a poner sal, así que no se preocupe si ve el indicador luminoso encendido.

En cualquier caso es importante recordar que esta operación de llenar y remover la sal debe realizarse justo antes de un lavado y nunca después.

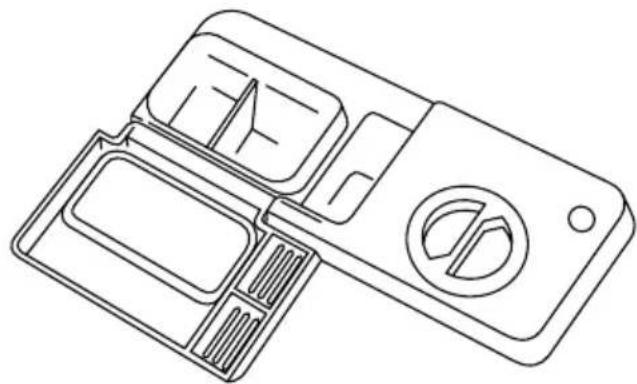

2. DETERGENTE. El tipo de programa le indica la cantidad.

Pero pongámonos manos a la obra. Primeramente, llénelo con detergente. Fíjese en el depósito que está en el interior de la contrapuerta 14. Ahí es donde debe colocar el detergente.

¿Cuánto detergente necesito?

Siempre que se trate de un detergente en polvo no concentrado o pastillas:

• Para el prelavado nada.
• Para un lavado delicado, económico o rápido: 1 toma de 25 grs. (una cucharada y media rasa o una pastilla).
• Para un lavado normal o intensivo, 2 tomas, 1 de 25 grs. en el dosificador (o una pastilla) y otra de 5 grs. o 15 grs. respectiva

mente (una cucharada sopera rasa o media pastilla) en la contrapuerta.

Para detergentes concentrados y líquidos siga las recomendaciones del fabricante de detergentes.

3. LÍQUIDO ABRILLANTADOR. "Limpia y da esplendor"

La principal función de este producto es facilitar el secado y evitar que después del lavado en la vajilla aparezcan gotas de agua, al mismo tiempo que dar mayor brillo a todas las superficies.

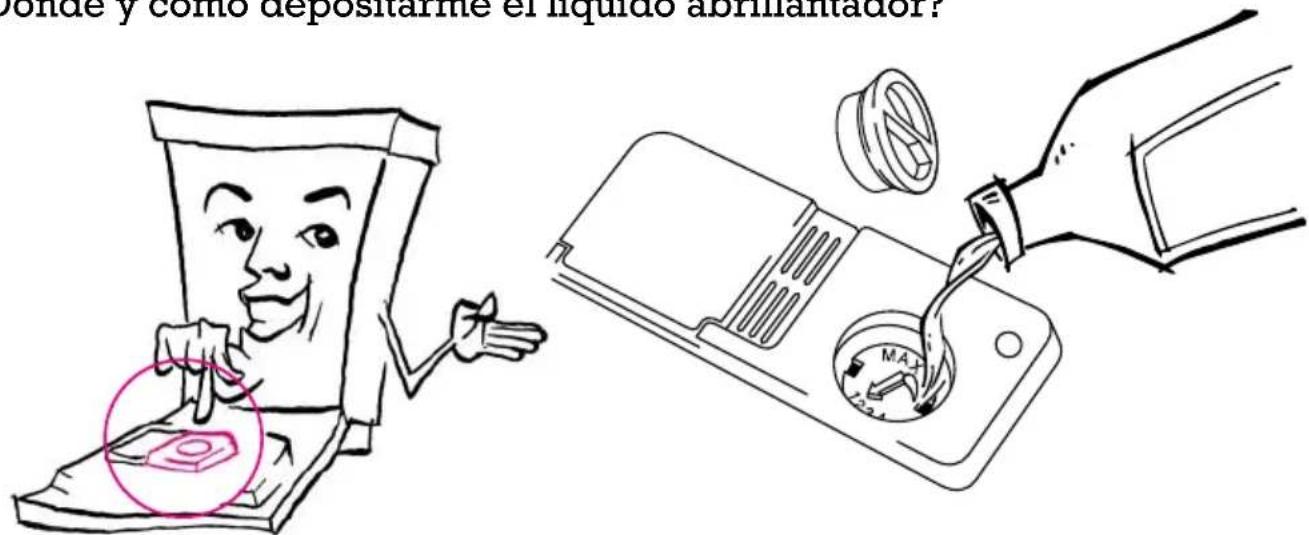

¿Dónde y cómo depositar el líquido abrillantador?

Dispongo de un compartimento en la parte superior de la contrapuerta 15, solo a la derecha del depósito del detergente.

Gire y extraiga la tapa de dicho compartimento, y eche el abrillantador hasta la señal Max. Tenga cuidado de que no desborde, si esto ocurriera seque con un paño las gotas derramadas, de esta forma la calidad del lavado será la correcta.

¿Cómo regular la dosis del abrillantador?

Una vez que se ha llenado el compartimento, usted puede seleccionar ajustar la dosis de abrillantador moviendo la numeración del dosificador (de fábrica sale en la posición n°2).

Para ello, le recomendamos que juzgue por sí mismo observando el resultado final del lavado. Si hay gotas de agua o manchas de cal en la vajilla, aumente la numeración del regulador de abrillantador y, por tanto, la dosis; por el contrario disminuya la dosis si la vajilla presenta rayaduras blanquecinas y pegajosas.

¿Cuánto tiene que reponer el abrillantador?

Solamente, cuando se lo indique el indicador particular de su modelo de lavavajillas:

• Modelos con indicador de mirilla transparente: 16 Se encuentra junto al depósito del abrillantador. Si aparece claro necesita líquido; rellénelo con cuidado de no desbordar. Si por el contrario lo está oscuro tiene suficiente líquido.
• Modelos con indicador luminoso: Cuando el líquido se ha agotado, la lámpara del panel de mandos se enciende. Este es un claro aviso de reposición de este producto.

COLOCACIÓN CORRECTA DE LA VAJILLA

Porque con las cosas de comer no se juega.

Para evitar malos lavados, es muy importante que coloque adecuadamente la vajilla en los cestillos que llevo incorporados. Cada pieza tiene su lugar reservado, esto me garantiza un perfecto lavado y un mantenimiento adecuado, con el fin de ahorrarle mucho tiempo y dinero.

- Regulación de cestillos.

Dependiendo del modelo, dispongo de dos sistemas para desplazar mi cestillo superior hacia arriba o hacia abajo. Esto facilita el lavado de platos más grandes. ¿Cómo?

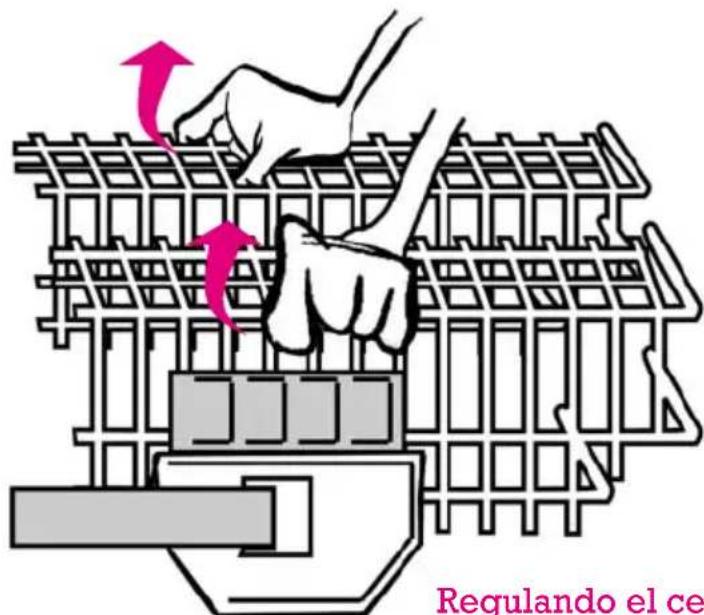

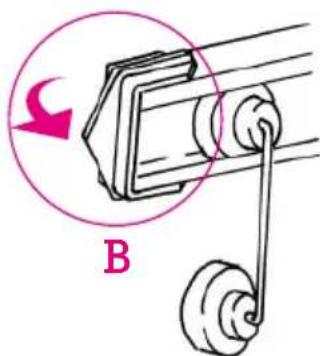

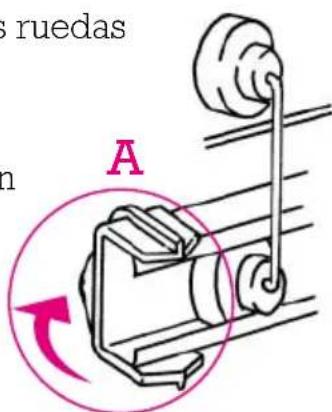

1. Cestillo estándar.

Gire la pieza que impide que salgan las ruedas del cestillo. (A) 2. Tire hacia afuera del cestillo y sáquelo. 3. Ahora, coloque el cestillo en la posición deseada. 4. Vuelva a girar la pieza a su posición inicial. (B)

2. Cestillo alto de gama.

Sin necesidad de extraer el cestillo superior de sus raíles, se puede regular la altura del cestillo con un sencillo movimiento de las manos, incluso cuando la vajilla está colocada.

Tanto para subir como para bajar la posición, deben tirar hacia arriba desde el centro del cestillo.

Regulando el cestillo gana espacio a su gusto.

Posición alta del cestillo. En el cestillo superior podrá colocar platos de hasta 19 cm de diámetro y en el inferior de 31 cm.

Posición baja del cestillo. En el cestillo superior platos de hasta 24 cm de diámetro y en el inferior de 26 cm.

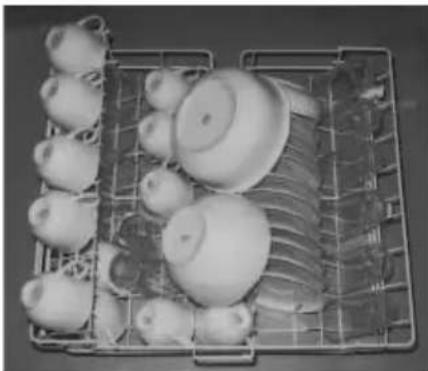

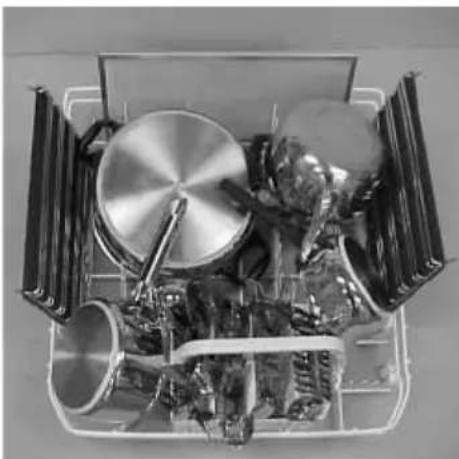

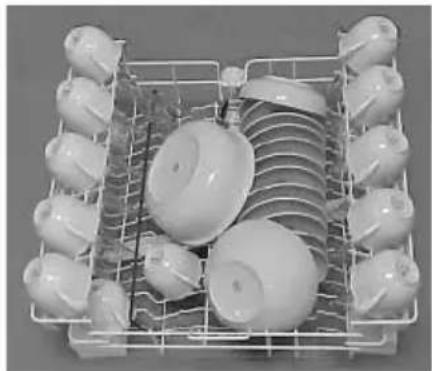

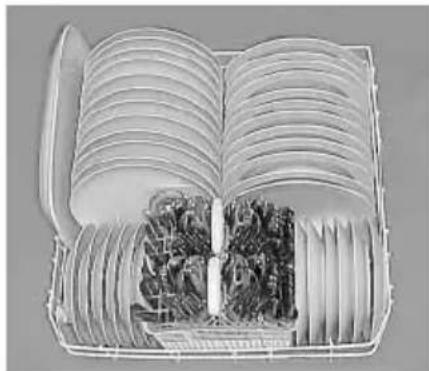

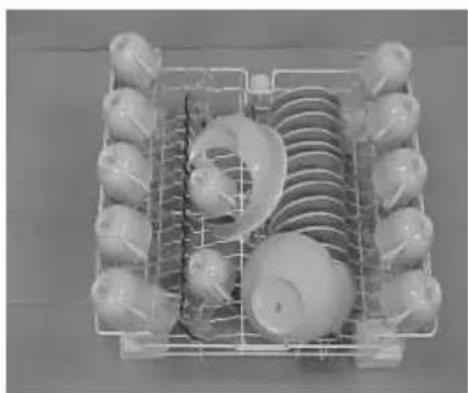

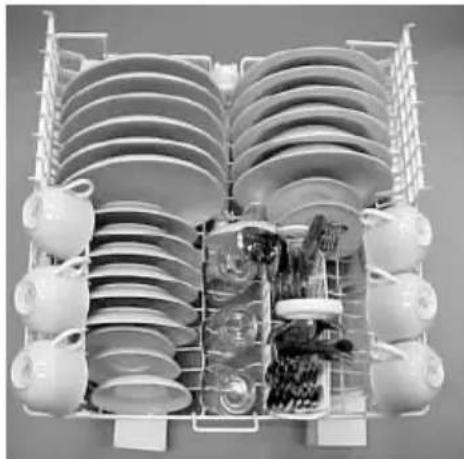

- Colocación de la vajilla en los cestillos.

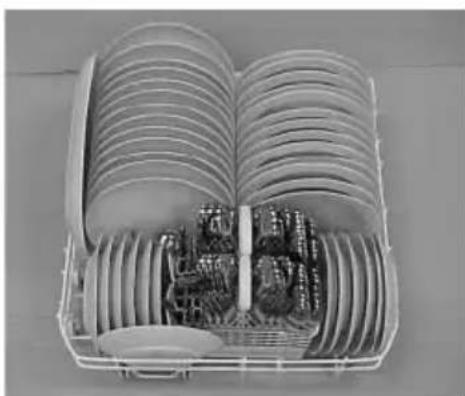

• En el cestillo inferior. Las piezas más sucias y resistentes, cazuelas, fuentes y platos (los hondos a la derecha y los llanos a la izquierda). Siempre mirando hacia usted y asegurándose de que quede espacio suficiente entre ellos para que el chorro del agua les golpee. Las cazuelas boca abajo.

Si su lavavajillas tiene soportes abatibles, deberá utilizarlos en su posición vertical para colocar platos y en su posición horizontal para colocar piezas grandes.

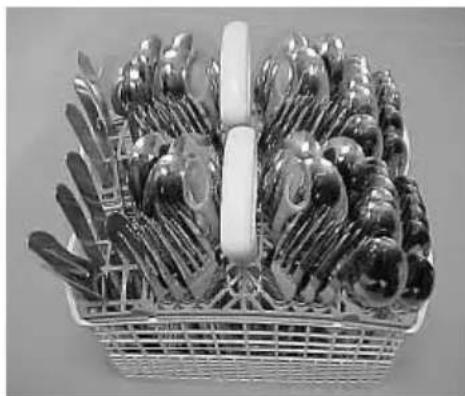

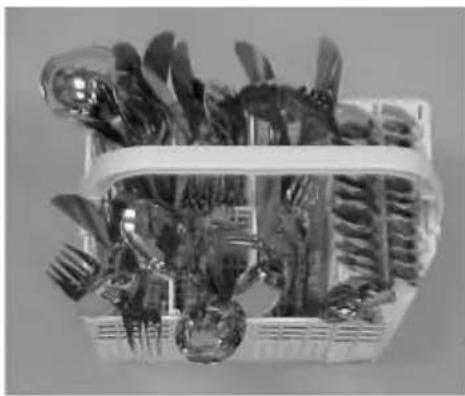

• Cesto para los cubiertos. Como su propio nombre indica, aquí van los cubiertos y se encuentra en el cestillo inferior. Hay compartimentos para que los coloque ordenadamente, con el mango siempre abajo.
• En el cestillo superior. Las piezas más delicadas. Tazas, vasos, porcelana o cristal. Procurando que las aberturas miren hacia abajo.

Cuando se activa la media carga, en aquellos lavavajillas que disponen de ella, todas las piezas han de colocarse en este cestillo, incluidos los cubiertos (que se alojarán en una de las partes del doble cesto portacubiertos que habitualmente está en el cestillo inferior).

Una vez que haya cargado con la vajilla y los cubiertos, asegúrese de que los brazos de riego giran sin encontrarse ningún plato, cubierto, mango... etc.

Para normativa EN-50242

Para normativa EN-50242

Para normativa EN-50242

Para normativa EN-50242 (13 cubiertos)

Para normativa EN-50242 (12 cubiertos)

Para normativa EN-50242 (13 cubiertos)

Para normativa EN-50242 (13 cubiertos)

CONSEJOS IMPORTANTES

Leer un manual de instrucciones y seguir sus consejos es más importante de lo que parece. Siga estas recomendaciones.

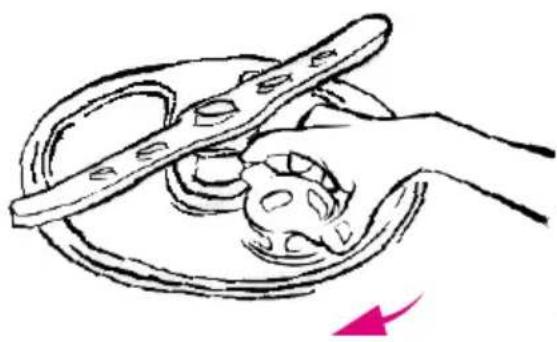

1. Consejos sobre la limpieza.

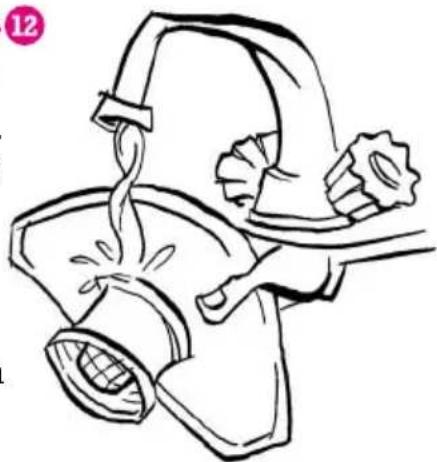

- Limpie el filtro de lavado 12 cuando observe suciedad.

Para extraerlo, gire el asa. Límpielo con agua corriente y un cepillo.

Ajuste bien el filtro. Es muy importante. Si no está bien sujeto, puede ocasionar problemas como la obturación de conductos.

- Además, límpieme bien por dentro y por fuera.

Por dentro, cada tres meses, llene el depósito de detergente con un producto especial limpiamáquinas, seleccione el programa económico y deje que realice el ciclo de lavado.

Por fuera, puede emplear un paño húmedo con agua jabonosa. Después, séqueme bien con un paño seco. Como seguridad, asegúrese de que no estoy funcionando.

2. Consejos sobre la vajilla.

- Cubertería inoxidable: puede limpiarla sin ningún inconveniente.

- Cubiertos de plata: procure que no estén en contacto con los demás; en caso contrario, pueden aparecer en ellos manchas de color parduzco.

- Aluminio: no deben colocarse bajo el dosificador de detergente, ya que puede causarle manchas más fuertes.

- Porcelana decorada: igual que en el lavado a mano, si la decoración no es de primera calidad, se irá desgastando.

- Cristal: introduzca solo cristalería apta para el lavavajillas. Lo más aconsejable para el cristal es tratarlo con un programa de baja temperatura: económico o delicado.

- Plástico: los resistentes al calor son apropiados para poder lavarlos. Pero en caso de duda, consulte en el establecimiento donde vaya a adquirirlos.

PUESTA EN MARCHA

Antes de ponerme a trabajar, lea con atención.

1. Compruebe que estoy enchufado a la red y que el interruptor general de electricidad está conectado.
2. Abra la llave de paso del agua.
3. Compruebe el nivel de sal y abrillantador.
4. Introduzca la vajilla como se le ha indicado.
5. Llene con detergente el dosificador. 14
6. Seleccione el programa de lavado 7. Ver selección de programas a continuación.
7. Pulse la tecla de marcha/paro. 2 El piloto de marcha/paro se iluminará. 1

EL PROGRAMA DE LAVADO SELECCIONADO SE HA PUESTO EN MARCHA.

Atención: No abra la puerta del lavavajillas durante el proceso de lavado.

Podría perturbar el desarrollo del programa.

SELECCIÓN DE PROGRAMAS

Le ofrezco todo un menú de posibilidades.

Selección del Programa 7

Para seleccionar el Programa de Lavado, gire el Mando Selector en el sentido de las agujas del reloj, haciendo coincidir la señal con el Programa deseado.

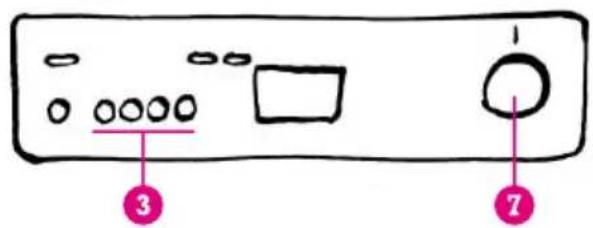

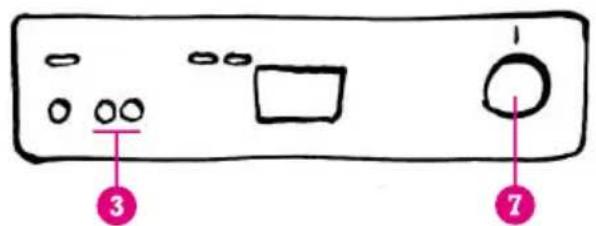

Teclas de sistemas adicionales 3

En función del modelo elegido, su lavavajillas dispone de unas teclas adicionales que, según el Programa seleccionado, deberán ser pulsadas.

A continuación, le presentamos una detallada TABLA DE PROGRAMAS DE LAVADO. Consulte la que corresponda con su tipo de lavavajillas.

SELECCIÓN DE PROGRAMAS DE LAVADO

TABLA DE PROGRAMAS - MODELO DE 1 TECLA

POSICION DEL MANDO	TIPO PROGRAMA	APLICACIONES	DETERG. grs.	TEMP. °C
1	Prelavado frío	Remojar vajilla que no se va a utiliser inmediamente	-	-
2	Intensivo	Para vajilla y cacerolas muy suscas	25 + 15 65
3*	Normal	Para vajilla sucia	25 + 5 65
4	Normal sin prelimavado	Para vajilla poco sucia	25	65

TABLA DE PROGRAMAS - MODELO DE 2 TECLAS

POSCION DEL MANDO	TECLAS ADICIO-NALES	TIPO PROGRAMA	APLICACIONES	DETERG. grs.	TEMP. °C
	-	Prelavado frío	Remojar vajilla que no se va a utiliser inmediamente	-	-
	-		Para vajilla y cacero-las muy sueñas	25 + 15 652	Intensivo
	-			25 + 5 55	3* Normal Para
4	e	Economico	Para vajilla poco sueña	25	55
	-	Rápido	Para vajilla muy poco sueña	25	555

• El programa 3, programa normalizado según EN-50242

TABLA DE PROGRAMAS - MODELO DE 3 TECLAS

POSCION DEL MANDO	TECLAS ADICIO-NALES	TIPO PROGRAMA	APPLICACIONES	DETERG. grs.	TEMP. °C
1	-	Prelavado frío	Remojar vajilla que no se va a utiliser inmediamente	-	-
ntensivo	-		Para vajilla y cacero-las muy sucias	25 + 15 65
3*	-	Normal	Para vajilla suecia	25 +5	55
4	e	Economico	Para vajilla poco suecia	25	55
4	Y	Delicado	Especial cristal	25	45
5	-	Rápido	Para vajilla muy poco suecia	25	55

En los lavavajillas sin 1/2 carga

TABLA DE PROGRAMAS - MODELO DE 4 TECLAS

POSCION DEL MANDO	TECLAS ADICIONALES	TIPO PROGRAMA	APPLICACIONES	DETERG. grs.	TEMP. °C
1	-	Prelavado frío	Remojar vajilla que no se va a utilizar inmediamente	-	-
2	-	Intensivo	Para vajilla y cacero-las muy sueias	25 + 15 65
3* Normal	-		Para vajilla sueia	25 + 5 55
4	e	Economico	Para vajilla poco sueia	25	55
	Y			25 455	Delicado Especial cristal
		Rápido 25 555	Para vajilla muy poco sueia

• El programa 3, programa normalizado según EN-50242

MEDIA CARGA

Si su lavavajillas dispone de la tecla, Vd. tiene la posibilidad de lavar solo media vajilla (6 cubiertos). Para hacerlo, deberá: 1) elegir el programa según se indica en los cuadros correspondientes; 2) pulsar la tecla y, 3) colocar la vajilla en el cestillo superior. La cantidad de detergente a añadir es de 15 + 5 grs. en el Programa Intensivo y 15 grs. en el resto de programas.

TABLA DE PROGRAMAS-MODELO DE 5 TECLAS

POSCION DEL MANDO	TECLAS ADICIONALES	TIPO PROGRAMA	APPLICACIONES	DETERG. grs.	TEMP. °C
1	-	Prelavado frío	Remojar vajilla que no se va a utilizar inmediamente	-	-
2		Intensivo	Para vajilla y cacero-las muy sueñas	25 + 15 65
3* Normal	-		Para vajilla sueía	25 + 5 55
4	e	Economico	Para vajilla poco sueía	25	55
	Y			25 454	Delicado Especial cristal
		Rápido 25 555	Para vajilla muy poco sueía

• El programa 3, programa normalizado según EN-50242

SOLUCIÓN DE PROBLEMAS

1. A pesar de todo no me pongo en marcha. Puede ocurrirme que:

No hay electricidad. No se ha introducido bien el enchufe.

No ha cerrado bien la puerta.

No ha presionado la tecla de Marcha/Paro.

1. Me puedo conectar pero el agua no me entra. ¿Qué me pasa?

No hay agua en la red. La llave de paso no está abierta.

El filtro de la electroválvula de entrada de agua (situado en el lavavajillas) está obstruido.

3. La vajilla no queda limpia y resplandeciente, como usted espera.

No ha utilizado un detergente especial para lavavajillas.

No ha llenado el Dosificador de Detergente o no ha cerrado la tapa del detergente.

No ha colocado adecuadamente la vajilla. Asegúrese de que los platos no se pegan.

Los brazos de riego están bloqueados por una pieza de la vajilla.

Los agujeros de los brazos de riego están taponados con suciedad.

No se ha colocado correctamente o limpiado el filtro. Asegúrese de que está bien sujeto.

La manguera del desagüe está obstruida.

El programa de lavado seleccionado es demasiado suave.

No se ha empleado un líquido abrillantador apropiado.

No se ha regulado correctamente la dosis de líquido abrillantador. No se ha rellenado el depósito de líquido abrillantador. Si su zona es de agua dura, se ha olvidado de introducir la sal.

Si una vez consultada esta guía, el problema no desaparece, pare la máquina, cierre la toma de agua y póngase en contacto con el SERVICIO DE ASISTENCIA TÉCNICA. Ellos me conocen muy bien.

Advertencias previas 89

Desembalaje 89

Lavavajillas independientes 89

Lavavajillas panelables 89

Operaciones para la panelación de la puerta 90

Lavavajillas encastrables 90

Panelación y regulación de la puerta 90

Lavavajillas integrables 91

Operaciones para la integración del lavavajillas 91

Conexión a la red de agua 92

Conexión de desagüe 93

Conexiones eléctricas 93

Estas figuras también pueden ser consultadas en el modelo que se fornece con el aparato.

Conexión a la red de agua

Para conectar la MÁQUINA DE LAVAR LOUÇA a la red de agua, deberá usar la MANGUERA DE PRESIÓN suministrada con la máquina, en un grifo con una boca de rosca R3/4" (fig. 16).

Entrada de agua caliente

A pesar de que es preferible conectar en la entrada de agua fría, algunos modelos pueden ser conectados tanto a agua fría como a caliente (máx. 60°C).

Advertencias previas

Descripción del manual

Con el fin de facilitarle al máximo las tareas de instalación del LAVAVAJILLAS, hemos incorporado a este MANUAL unas páginas finales.

En ellas, aparecen todos los dibujos y croquis del aparato, una detallada relación de todos aquellos elementos, así como medidas y operaciones que deben tenerse en cuenta a la hora de su instalación.

Le rogamos se sirva desplegarlas, le ayudarán a una correcta comprensión del texto, así como de gran utilidad a la hora de solucionar pequeños problemas con los que pudiera encontrarse.

Adherida en la parte lateral de la puerta de su LAVAVAJILLAS se incluye la PLACA DE CARACTERÍSTICAS TÉCNICAS. En ella figuran los datos técnicos y de identificación del aparato.

CONSULTELA antes de proceder a las conexiones eléctricas.

Conexiones Eléctricas

Las conexiones eléctricas deben ser efectuadas por un especialista que esté al corriente de las disposiciones legales y de las exigencias normativas reconocidas en cada país.

Atención

Antes de continuar con la instalación del aparato y de realizar tanto las conexiones eléctricas como de agua, es muy importante que usted tenga en cuenta las características de su LAVAVAJILLAS, ya que si es PANELABLE o INTEGRABLE, usted debe realizar una serie de operaciones previas a fin de conseguir una perfecta instalación del aparato.

Desembalaje

Si su lavavajillas es integrable, retire las escuadras situadas en la parte inferior del lavavajillas (Fig. 2).

Retire los elementos de sujeción de los cestillos.

Lavavajillas independientes

Introducción

Nuestros LAVAVAJILLAS INDEPENDIENTES han sido pensados para que usted pueda colocarlos aisladamente, en el lugar más adecuado según sus necesidades.

Dimensiones

En la Figura 2 se recogen las medidas del aparato. Consúltelas, le facilitarán su instalación.

Nivelación y posicionamiento

Antes de proceder a la instalación del LAVAVAJILLAS, es fundamental conseguir un buen asiento del aparato sobre el suelo, así como su perpendicularidad.

Así pues, proceda a nivelarlo para corregir posibles irregularidades del suelo.

Para ello, regule la altura de las patas situadas en la parte inferior del aparato (Fig. 7) (0÷ 20mm)

La inclinación no debe exceder el 2%.

Una vez realizadas estas operaciones, proceda a realizar las conexiones eléctricas y de agua según instrucciones.

Nuestros LAVAVAJILLAS PANELABLES están pensados para que usted pueda colocarlos tanto aisladamente, como entre el resto de los muebles de su cocina; en este caso,

usted podrá, realizando unas sencillas operaciones, adaptarlo a la decoración y disposición del resto del mobiliario de su cocina.

Dimensiones

En la (Fig. 2) aparecen las medidas del aparato y en la (Fig. 5) las medidas mínimas del mueble.

Nivelación y posicionamiento

Antes de proceder a la instalación del LAVAVAJILLAS es fundamental su bien asiento sobre el suelo, así como su perpendicularidad.

Proceda a nivelarlo para corregir posibles irregularidades del suelo. Para ello regule la altura de las patas en la parte inferior del aparato (Fig. 7) (0÷ 20mm)

La inclinación no debe exceder el 2%.

Decoración de la puerta

Con el fin de que el LAVAVAJILLAS no rompa con el ambiente decorativo de su cocina, usted podrá colocar sobre su puerta revestimientos decorativos a juego con el resto de los muebles.

Estos revestimientos podrán tener un espesor de hasta 4,5 mm.

Operaciones para la panelación de la puerta

1º. - Retire el marco de la puerta del lavavajillas soltando los tornillos según Fig. 3. 2º. - Prepare el panel según las medidas de la Figura 3 (597x587 mm). 3º. - Coloque el panel que usted haya elegido y vuelva a atornillar el marco.

Una vez realizadas estas operaciones, proceda a realizar las conexiones eléctricas y de agua según instrucciones.

Lavavajillas encastrables

Introducción

Nuestros LAVAVAJILLAS ENCASTRABLES, aunque también se puedan situar aisladamente,

están pensados para que usted los coloque entre los muebles de su cocina bajo la encimera. Para ello, realizando una serie de operaciones, usted podrá adaptarlos a la decoración del mueble y conseguir un alineamiento con las puertas del mobiliario de su cocina.

Dimensiones

En la Figura 5 aparecen las medidas del aparato y las mínimas del mueble, que le facilitarán las operaciones.

Si se desea colocar bajo la encimera de la cocina, deben desmontar la mesa superior soltando los dos tornillos de la Fig. 4 y además, ajustar el contrapeso situado en la parte superior de la máquina. (Fig.2).

Posteriormente podrá usar estos tornillos para fijar el aparato con la encimera y garantizar la estabilidad del lavavajillas.

Nivelación y posicionamiento

Consulte el apartado Nivelación y posicionamiento Lavavajillas independientes y panelables.

Decoración de la puerta

Con el fin de que el LAVAVAJILLAS no rompa con el ambiente decorativo de su cocina, usted pueda colocar sobre su puerta revestimientos decorativos a juego con el resto de los muebles.

Estos revestimientos podrán tener un espesor de hasta 4,5 mm.

Panelación y regulación de la puerta

1º. -Retire el marco de la puerta del lavavajillas soltando los tornillos (según Fig. 6). 2º. -Cortar el panel decorativo de acuerdo con la altura que necesitamos (h) para alinearlo con los armarios colindantes. 3º. -Preparar el marco de la puerta y acortarlos serrando los extremos superiores, a idéntica altura (h) que el panel decorativo. 4º. -Regular a la altura (h) el complemento inferior de la puerta.

5º. -Coloque el panel decorativo en la puerta, sujete a la vez el marco y vuelva a MARCAR LA POSICIÓN DE LOS NUEVOS AGUJEROS EN LA PUERTA, REALIZAR los taladros con broca de Ø 3,25 mm y vuelva a atornillar el marco.

Nota

En el caso de empotrar el lavavajillas en una fila de muebles de cocina con panel zócalo único, existe dicha opción, pero tenga en cuenta lo siguiente:

1º. -Retire la base zócalo (1) y los soportes patas (2) soltando los tornillos (según Fig. 1). 2º. -No se olvide de cambiar las patas regulables de la posición A a la posición B. 3º. -Encajar el zócalo del mueble de cocina, serrando hasta obtener la medida deseada (según Fig. 4).

Una vez realizadas estas operaciones, proceda a realizar las conexiones eléctricas y de agua según instrucciones.

Lavavajillas integrables

NOTA INFORMATIVA: Los pesos máximo y mínimo que se recomienda para el revestimiento-puerta a colocar en los lavavajillas son:

-Máximo: 6,5 Kg -Mínimo: 4,5 Kg.

Introducción

Nuestros LAVAVAJILLAS INTEGRABLES están pensados para que el revestimiento de su puerta y panel de mandos coincidan con la forma y dimensiones de un módulo de cocina de 60 cm de ancho con puerta y cajón en su parte superior.

En la Figura 5, aparecen las medidas del aparato y las mínimas del mueble, consúltelas, le facilitarán las operaciones.

Recuerde que si su lavavajillas es integrable, retire las escuadras situadas en la parte inferior del lavavajillas (Fig. 2).

Nivelación y posicionamiento

Consulte el apartado "Nivelación y posicionamiento" de los lavavajillas independientes y panelables.

Regulación de la altura del lavavajillas

Gire los pies B del lavavajillas en el sentido contrario a las agujas del reloj, hasta que la parte superior del aparato tome contacto con el plano inferior de la encimera del mueble de cocina (Fig. 7).

De esta forma el lavavajillas está dispuesto para encontrar una regulabilidad de hasta 870 mm.

Calzado del panel de mandos (Fig. 8)

Esta operación consiste en calzar el panel de mandos del lavavajillas hasta que su altura se iguale con la del panel del cajón del mueble de su cocina.

Para realizar esta operación, utilice las regletas y tornillos que se suministran en el interior del aparato.

Si la altura del panel del cajón es de 110 mm, no es necesario calzar nada.

Si la altura del panel del cajón es de 110 mm, no es necesario calzar nada.

Si su altura es superior, añada tantas regletas (calzo A = 5 mm, calzo B = 10 mm) construyendo módulos de 5 mm, ajustando al nivel de los cajones de los muebles colindantes (Fig. 8).

Una vez realizadas estas operaciones, usted tiene que tener en cuenta que cuando coloque el revestimiento-puerta, la parte inferior de este tiene que quedar enrasada con el zócalo de los muebles de su cocina.

Integración del lavavajillas

Una vez realizadas las operaciones y comprobaciones anteriores, proceda a la integración del lavavajillas. Para ello, realice las siguientes operaciones:

1º - Coloque la protección de plástico en la encimera del mueble que se suministra con el aparato (Fig. 9). Esta protección impedirá que los vapores que se generan al funcionar el lavavajillas incidan sobre la parte inferior de la encimera del mueble de la cocina.

2º - Con la ayuda de la plantilla suministrada con el aparato, marque en el dorso del revestimiento-puerta los puntos donde más tarde va a montar los soportes de fijación con el lavavajillas (Fig. 10).

Nota

A la hora de preparar el revestimiento frontal, debe usted tener en cuenta si ha calzado o no el portamandos del lavavajillas con regletas.

A) Si usted no lo ha hecho, haga coincidir la referencia O situada en el borde superior de la plantilla con el borde superior del revestimiento-puerta. B) Si por el contrario usted ha calzado el portamandos del lavavajillas, haga coincidir las referencias marcadas en la plantilla de (5 mm.) según el número de regletas que haya colocado con el borde superior del revestimiento-puerta. 3º - Colocar la plantilla, sujetarla y marcar la posición de los agujeros. Seguidamente, realizar los taladros con una broca de 2,5 mm. y atornillar los soportes al revestimiento, asegurándose de que la parte curvada del soporte mira hacia arriba (borde Y, Fig. 11).

¡Cuidado! Limitar la profundidad del taladro.

4º - Tome el revestimiento-puerta, situando el borde (Y) hacia arriba y seguidamente encaje los soportes en los alojamientos que lleva la puerta. Entonces, tire hacia arriba del revestimiento hasta contactar

con el panel de mandos, asegurándose de que todos los soportes han quedado bien fijados en los alojamientos de la puerta (Fig. 12). 5º - Abrir lentamente la puerta del lavavajillas sujetando al mismo tiempo el revestimiento y finalmente fíjelo con los tornillos suministrados cuidando la alineación del panel con la puerta (Fig. 13).

Nota

Para adaptar el lavavajillas integrable con una fila de muebles de cocina con panel zócalo único, realice las siguientes operaciones:

6º - Encajar el zócalo del mueble de cocina, serrando hasta obtener la medida deseada (Fig. 4). 7º - Fijación a la encimera (Fig. 14). 8º - Comprobación de funcionamiento (Fig. 15).

Cuando estas piezas queden acopladas, el lavavajillas está dispuesto para la integración definitiva.

Una vez realizadas estas operaciones, proceda a realizar las conexiones eléctricas y de agua según instrucciones.

Conexión a la red de agua

Para conectar el lavavajillas a la red de agua, debe emplear la manguera de presión que se suministra con la máquina, a un grifo de agua cuya embocadura esté roscada con R 3/4" (Fig. 16).

La presión de funcionamiento debe estar comprendida entre 4,9 y 98 N/cm2. En caso de ser mayor, se ha de colocar una válvula reductora de presión que pueda adquirir en el comercio del ramo.

Muy importante

La manguera de entrada de agua debe ser colocada sin pliegues ni estrangulamientos que impidan la libre entrada del agua al lavavajillas.

Entrada de agua caliente.

Además de la toma de agua fría, algunos modelos se pueden conexionar indistintamente a la de agua fría o caliente (máx. 60°). Consulte en su comercio.

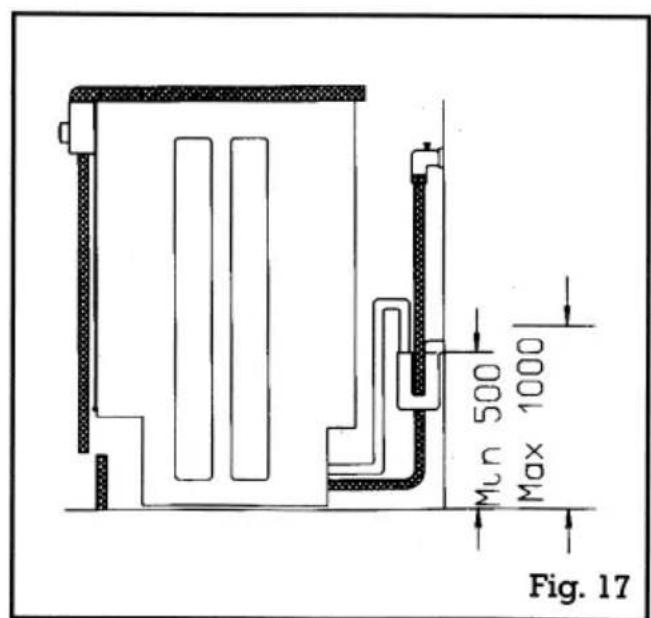

Conexión de desagüe

La conexión de desagüe se realiza mediante una manguera acodada que cumpla las siguientes condiciones:

1. 1.- La longitud de la manguera debe ser inferior a 3 metros. 2.- El extremo del tubo de desagüe debe quedar a una altura entre 0,5 m y 1 m respecto del suelo (Fig. 17). 3.- Es necesario colocar un sifón para que el desagüe sea inodoro. 4.- Evite pliegues y estrangulamientos que impidan la libre salida del agua.

Muy importante

Una vez realizada la conexión, asegúrese de que el extremo del tubo queda bien anclado en la salida a fin de evitar fugas de agua y el consiguiente riesgo de inundación.

Conexión eléctrica

Nuestros lavavajillas pueden soportar una intensidad máxima de 16 A, siendo imprescindible la toma a tierra.

El cable de alimentación de la máquina está provisto de un terminal de tierra, siendo necesario que se conecte este a una buena base de enchufe, de manera que se garantice la continuidad a tierra.

Antes de conectar la clavija de toma de corriente es preciso cerciorarse de que la tensión de su casa coincida con la tensión de funcionamiento del LAVAVAJILLAS.

Este dato se encuentra en la PLACA DE CARACTERÍSTICAS situada en la parte posterior del aparato.

EL FABRICANTE DECLINA TODA RESPONSABILIDAD EN CASO DE NO OBSERVARSE ALGUNA DE ESTAS NORMAS.

Este dato se encuentra en la PLACA DE CARACTERÍSTICAS situada en el lateral de la puerta del Lavavajillas.

Si el cable de alimentación resulta dañado, debe ser reemplazado. La sustitución solo puede hacerla el fabricante, su Servicio Técnico o personal Autorizado.

EL FABRICANTE DECLINA TODA RESPONSABILIDAD EN CASO DE NO OBSERVARSE ALGUNA DE ESTAS NORMAS.

Este lavavajillas cumple con lo dispuesto en la Directiva Europea 87/308/CEE sobre perturbaciones radioeléctricas.
