BEDIENUNGSANLEITUNG PSSA 3.6 D4 PARKSIDE

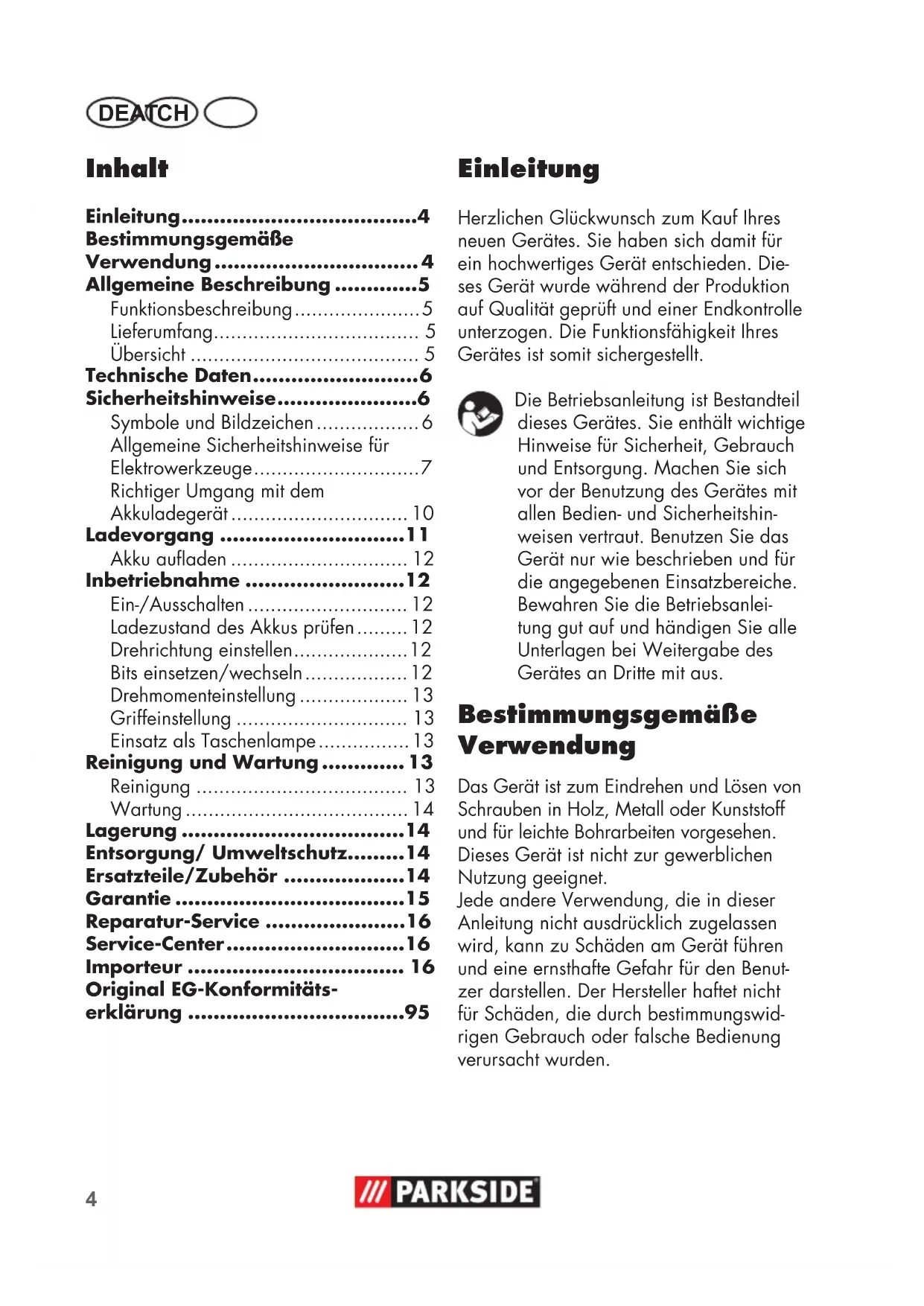

• DE AT CH Inhalt Einleitung p. 4
• Bestimmungsgemäße Verwendung p. 4
• Allgemeine Beschreibung p. 5
• Funktionsbeschreibung p. 5
• Lieferumfang p. 5
• Übersicht p. 5
• Technische Daten p. 6
• Sicherheitshinweise p. 6
• Symbole und Bildzeichen p. 6
• Allgemeine Sicherheitshinweise für Elektrowerkzeuge p. 7
• Richtiger Umgang mit dem Akkuladegerät p. 10
• Ladevorgang p. 11
• Akku auaden p. 12
• Inbetriebnahme p. 12
• Ein-/Ausschalten p. 12
• Ladezustand des Akkus prüfen p. 12
• Drehrichtung einstellen p. 12
• Bits einsetzen/wechseln p. 12
• Drehmomenteinstellung p. 13
• Griffeinstellung p. 13
• Einsatz als Taschenlampe p. 13
• Reinigung und Wartung p. 13
• Reinigung p. 13
• Wartung p. 14
• Lagerung p. 14
• Entsorgung/ Umweltschutz p. 14
• Ersatzteile/Zubehör p. 14
• Garantie p. 15
• Reparatur-Service p. 16
• Service-Center p. 16
• Importeur p. 16
• Einleitung Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Gerät entschieden. Die- ses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt. Die Betriebsanleitung ist Bestandteil dieses Gerätes. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Gerätes mit allen Bedien- und Sicherheitshin- weisen vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Betriebsanlei- tung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte mit aus. Bestimmungsgemäße Verwendung Das Gerät ist zum Eindrehen und Lösen von Schrauben in Holz, Metall oder Kunststoff und für leichte Bohrarbeiten vorgesehen. Dieses Gerät ist nicht zur gewerblichen Nutzung geeignet. Jede andere Verwendung, die in dieser Anleitung nicht ausdrücklich zugelassen wird, kann zu Schäden am Gerät führen und eine ernsthafte Gefahr für den Benut- zer darstellen. Der Hersteller haftet nicht für Schäden, die durch bestimmungswid- rigen Gebrauch oder falsche Bedienung verursacht wurden. Original EG-Konformitäts- erklärung DE AT CH Allgemeine Beschreibung Die Abbildung der wich- tigsten Funktionsteile nden Sie auf der Ausklappseite. Funktionsbeschreibung Der Akku-Stabschrauber mit Rechts-/Links- lauf besitzt 6 Drehmomentstufen, eine Bohr- stufe und ein LED-Arbeitslicht. Zusätzlich kann das Gerät als Taschenlampe verwen- det werden. Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibungen. Lieferumfang Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist. Entsorgen Sie das Verpackungsmaterial ordnungsgemäß. - Akku-Stabschrauber - Ladegerät - 26 Bits - 1 Bithalter - Koffer - Betriebsanleitung 26 Bits: Übersicht 1 Federhülse 2 Drehmomenteinstellung 3 Ladezustandsanzeige (nicht sichtbar) 4 Entriegelungstaste zur Griffeinstellung 5 Taschenlampenglas 6 Griff 7 Ladebuchse 8 Ein-/Ausschalter 9 Drehrichtungsschalter 10 LED-Arbeitslicht 11 Bitaufnahme 12 Ladekabelstecker 13 Ladegerät 14 Bits 15 Bithalter Schlitz Nr. Nr. Nr. Nr. Nr. Nr. Nr. Kreuz Kreuz Tor x Sechskant p. 955

25mm6 DE AT CH Technische Daten Akku-Stabschrauber ...PSSA 3.6 D4 Motorspannung .............3,6 V ; 1,5 Ah Leerlaufdrehzahl (n

beim Schrauben ...< 2,5 m/s

Schutzart .................................... IPX0 Der angegebene Schwingungsemissions- wert ist nach einem genormten Prüfverfah- ren gemessen worden und kann zum Ver- gleich eines Elektrowerkzeugs mit einem anderen verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschät- zung der Aussetzung verwendet werden. Warnung: Der Schwingungsemissionswert kann sich während der tatsäch- lichen Benutzung des Elektro- werkzeugs von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elektro- werkzeug verwendet wird. Es besteht die Notwendigkeit, Si- cherheitsmaßnahmen zum Schutz des Bedieners festzulegen, die auf einer Abschätzung der Aussetzung während der tatsächlichen Benut- zungsbedingungen beruhen (hierbei sind alle Anteile des Betriebszyklus zu berücksichtigen, beispielsweise Zeiten, in denen das Elektrowerk- zeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft). Sicherheitshinweise Beim Gebrauch des Gerätes sind die Si- cherheitshinweise zu beachten. Symbole und Bildzeichen Bildzeichen auf dem Gerät: Lesen Sie die Betriebsanleitung auf- merksam durch. Werfen Sie das Gerät mit ein- gebautem Akku nicht in den Hausmüll. Bildzeichen auf dem Ladegerät: Achtung! Lesen Sie die Betriebsanleitung aufmerksam durch. Das Ladegerät ist nur zur Verwen- dung in Räumen geeignet. Polung7 DE AT CH

1) ARBEITSPLATZSICHERHEIT

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Un- ordnung oder unbeleuchtete Arbeitsbe- reiche können zu UnfälIen führen. b) Arbeiten Sie mit dem Elektro- werkzeug nicht in expIosionsge- fährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube benden. Elektrowerk- zeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c) Halten Sie Kinder und andere Personen während der Benut- zung des EIektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2) ELEKTRISCHE SICHERHEIT

a) Der Anschlussstecker des Elek- trowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerk- zeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. b) Vermeiden Sie Körperkontakt mit geerdeten OberfIächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektro- gerät erhöht das Risiko eines elektri- schen Schlages. d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug Schutzklasse II Elektrogeräte gehören nicht in den Hausmüll. Symbole in der Anleitung: Gefahrenzeichen mit Anga- ben zur Verhütung von Per- sonen- oder Sachschäden. Gebotszeichen (anstelle des Aus- rufungszeichens ist das Gebot er- läutert) mit Angaben zur Verhütung von Schäden. Gehörschutz tragen. Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät. Allgemeine Sicherheitshin- weise für Elektrowerkzeuge WARNUNG! Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elekt- rischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshin- weise und Anweisungen für die Zukunft auf. Der in den Sicherheitshin- weisen verwendete Begriff ,,Elektrowerk- zeug” bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).8 DE AT CH zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Ka- bel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder ver- wickelte Kabel erhöhen das Risiko eines elektrischen Schlages. e) Wenn Sie mit einem Elektro- werkzeug im Freien arbeiten, verwenden Sie nur Verlänge- rungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbe- reich geeigneten Verlängerungskabels verringert das Risiko eines elekrischen Schlages. f) Wenn der Betrieb des Elektro- werkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschal- ter. Der Einsatz eines Fehlerstrom- schutzschalters vermindert das Risiko eines elektrischen Schlages.

3) SICHERHEIT VON PERSONEN

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Ar- beit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerk- zeug, wenn Sie müde sind oder unter dem Einuss von Drogen, Alkohol oder Medikamenten ste- hen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen. b) Tragen Sie persönliche Schutz- ausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutz- helm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, ver- ringert das Risiko von Verletzungen. c) Vermeiden Sie eine unbeab- sichtigte lnbetriebnahme. Ver- gewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Strom- versorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schal- ter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug ein- schalten. Ein Werkzeug oder Schlüs- sel, der sich in einem drehenden Ge- räteteil bendet, kann zu Verletzungen führen. e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerk- zeug in unerwarteten Situationen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. g) Wenn Staubabsaug- und -auf- fangeinrichtungen montiert wer- den können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet wer- den. Verwendung einer Staubabsau- gung kann Gefährdungen durch Staub verringern.9 DE AT CH

4) VERWENDUNG UND BEHAND-

LUNG DES ELEKTROWERKZEUGS

a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerk- zeug. Mit dem passenden Elektrowerk- zeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. b) Benutzen Sie kein Elektrowerk- zeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten Iässt, ist gefährlich und muss repariert werden. c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Ge- räteeinsteIlungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichts- maßnahme verhindert den unbeabsich- tigten Start des Elektrowerkzeuges. d) Bewahren Sie unbenutzte Elek- trowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind ge- fährlich, wenn sie von unerfahrenen Personen benutzt werden. e) Pegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klem- men, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie be- schädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. f) Halten Sie Schneidwerkzeuge scharf und sauber. SorgfäItig ge- pegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weni- ger und sind Ieichter zu führen. g) Verwenden Sie Elektrowerk- zeug, Zubehör, Einsatzwerk- zeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedin- gungen und die auszuführen- de Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. h) Halten Sie das Gerät an den iso- lierten Griffächen, wenn Sie Ar- beiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eige- ne Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

5) VERWENDUNG UND BEHAND-

LUNG DES AKKUWERKZEUGS

a) Laden Sie die Akkus nur in Lade- geräten auf, die vom Hersteller empfohlen werden. Für ein Ladege- rät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. b) Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verlet- zungen und Brandgefahr führen. c) Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen10 DE AT CH Metallgegenständen, die eine Überbrückung der Kontakte ver- ursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Ver- brennungen oder Feuer zur Folge haben. d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku aus- treten. Vermeiden Sie den Kon- takt damit. Bei zufälligem Kon- takt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Aus- tretende Akkuüssigkeit kann zu Haut- reizungen oder Verbrennungen führen.

Lassen Sie lhr Elektrowerkzeug nur von qualiziertem Fach- personal und nur mit Original- Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

7) SPEZIELLE SICHERHEITSHINWEISE

FÜR SCHRAUBER: a) Halten Sie das Gerät an den isolierten Griffächen, wenn Sie Arbeiten ausführen, bei de- nen die Schraube verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kon- takt der Schraube mit einer spannungs- führenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

8) SPEZIELLE SICHERHEITSHINWEISE

a) Setzen Sie den Akku nicht über längere Zeit starker Sonnenein- strahlung aus und legen Sie ihn nicht auf Heizkörpern ab. Hitze schadet dem Akku und es besteht Explo- sionsgefahr. b) Lassen Sie einen erwärmten Akku vor dem Laden abkühlen. c) Öffnen Sie den Akku nicht und vermeiden Sie eine mechanische Beschädigung des Akkus. Es be- steht die Gefahr eines Kurzschlusses und es können Dämpfe austreten, die die Atemwege reizen. Sorgen Sie für Frisch- luft und nehmen Sie bei Beschwerden zusätzlich ärztliche Hilfe in Anspruch. Richtiger Umgang mit dem Akkuladegerät a) Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Man- gel an Erfahrung und Wissen benutzt werden, wenn sie be- aufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beauf- sichtigung durchgeführt werden. b) Laden Sie keine nicht-wieder- auadbaren Batterien mit dem Ladegerät. c) Überprüfen Sie vor jeder Benutzung Ladegerät, Ka- bel und Stecker und lassen Sie es von qualiziertem Fachpersonal und nur mit Original-Ersatzteilen re- parieren. Benutzen Sie ein11 DE AT CH defektes Ladegerät nicht und öffnen Sie es nicht selbst. Damit wird sicherge- stellt, dass die Sicherheit des Gerätes erhalten bleibt. d) Achten Sie darauf, dass die Netzspannung mit den Angaben des Typenschildes auf dem Ladegerät über- einstimmt. Es besteht die Ge- fahr eines elektrischen Schlags. e) Trennen Sie das Ladegerät vom Netz, bevor Verbin- dungen zum Elektrowerk- zeug geschlossen oder geöffnet werden. So stellen Sie sicher, dass Akku und Lade- gerät nicht beschädigt werden. f) Halten Sie das Ladegerät sauber und fern von Näs- se und Regen. Benutzen Sie das Ladegerät niemals im Freien. Durch Verschmut- zung und das Eindringen von Wasser erhöhen sich das Risiko eines elektrischen Schlags. g) Das Ladegerät darf nur mit den zugehörigen Original-Akkus betrieben werden. Das Laden von ande- ren Akkus kann zu Verletzungen und Brandgefahr führen. h) Vermeiden Sie mecha- nische Beschädigungen des Ladegerätes. Sie können zu inneren Kurzschlüssen führen.

i) Das Ladegerät darf nicht

auf brennbarem Unter- grund (z.B. Papier, Textilien) betrieben werden. Es besteht Brandgefahr wegen der beim Laden auftretenden Erwärmung. j) Um das Risiko eines elek- trischen Schlags zu re- duzieren, ziehen Sie den Stecker des Ladegeräts aus der Steckdose heraus, bevor Sie es reinigen. k) Wenn die Anschlussleitung dieses Gerätes beschä- digt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualizierte Person ersetzt werden, um Ge- fährdungen zu vermeiden. Ladevorgang Setzen Sie den Akku nicht extremen Bedingungen wie Wärme und Stoß aus. Es be- steht Verletzungsgefahr durch auslaufende Elektrolytlösung! Spülen Sie bei Augen-Haut- Kontakt die betroffenen Stel- len mit Wasser oder Neutra- lisator und suchen Sie einen Arzt auf. Laden Sie den Akku nur in trockenen Räumen auf. Es besteht die Gefahr von Ver- letzungen durch Stromschlag.

• Das Gerät ist nur mit SELV (Safety Extra Low Voltage, Sicherheitskleinspannung) entsprechend der Kennzeichnung auf dem Gerät zu versorgen.

• Laden Sie den Akku vor dem ersten Ge- brauch auf. Den Akku nicht mehrmals hintereinander kurz auaden.

• Verwenden Sie zum Auaden des in das Gerät eingebauten Li-Ionen- Akkus vorzugsweise das mitgelieferte Ladegerät.

• Beachten Sie in jedem Falle die jeweils gültigen Sicherheitshinweise sowie12 DE AT CH Bestimmungen und Hinweise zum Um- weltschutz.

• Defekte, die aus unsachgemäßer Handhabung resultieren, unterliegen nicht der Garantie. Akku auaden

1. Verbinden Sie den Ladekabelste-

cker (12) mit der Ladebuchse (7) des Gerätes.

2. Schließen Sie das Ladegerät

13) an eine Steckdose an.

3. Die Ladezustandsanzeige (3)

leuchtet: rot: => Ladestart rot-gelb => Akku ca. zur Hälfte geladen rot-gelb-grün => Akku ist vollge- laden

4. Nach erfolgtem Ladevorgang

trennen Sie das Ladegerät (

Inbetriebnahme Das Tragen eines Gehörschutzes ver- ringert das Risiko von Gehörschäden. Ein-/Ausschalten

1. Zum Einschalten des Gerätes

drücken Sie den Ein-/Ausschalter (8). Das LED-Arbeitslicht (10) leuchtet während des Betriebs.

2. Zum Ausschalten lassen Sie den

Ein-/Ausschalter (8) los. Überlastschutz: Bei Überlastung schaltet die Schutzabschaltung das Gerät ab. Lassen Sie den Ein-/Ausschalter los, nach einigen Sekunden können Sie das Gerät wieder einschalten. Ladezustand des Akkus prüfen Die Ladezustandsanzeige ( 3) signali- siert den Ladezustand des Akkus.

• Drücken Sie den Ein-/Ausschalter, der Ladezustand des Akkus wird durch Aueuchten der 3 farbigen LED-Leuch- ten angezeigt: rot-gelb-grün => Akku ist vollgeladen rot-gelb => Akku ca. zur Hälfte geladen rot: => Bitte auaden Drehrichtung einstellen Mit dem Drehrichtungsschalter können Sie die Drehrichtung des Gerätes wählen (Rechtslauf und Linkslauf) und das Gerät gegen ungewolltes Einschalten sichern.

1. Warten Sie den Stillstand des

2. Rechtslauf: Drehrichtungs-

schalter (9) rechts drücken.

3. Linkslauf: Drehrichtungs-

schalter (9) links drücken.

4. Einschaltsperre: Drehrichtungs-

schalter in Mittelstellung bringen. Der Drehrichtungsschalter darf nur im Stillstand betätigt werden, um das Getriebe nicht zu beschädigen. Bits einsetzen/wechseln Stellen Sie vor allen Arbeiten an dem Gerät den Drehrichtungsschal- ter (

9) in Mittelstellung, um ein

ungewolltes Einschalten zu verhin- dern.13 DE AT CH

1. Stecken Sie den gewünschten Bit

(14) oder Bithalter (15) in die Bitaufnahme (11). Er rastet hör- bar ein.

2. Zum Entfernen von Bit oder

Bithalter ziehen Sie die Federhül- se (1) zurück.

3. Nehmen Sie Bit oder Bithalter

bei gezogener Federhülse (1) aus der Bitaufnahme (11). Las- sen Sie die Federhülse los. Drehmomenteinstellung Schalten Sie das Gerät aus, bevor Sie das Drehmoment einstellen.

1. Wählen Sie das gewünschte

Drehmoment durch Drehen am Einstellring (2): Stufe 1 --> niedrigstes Dreh- moment, Stufe MAX --> höchstes Dreh- moment (5Nm). Schrauben: Stufe 1 - 6 Bohren: Stufe MAX.

2. Beginnen Sie bei einer kleineren

Drehmoment-Stufe und erhöhen Sie diese nach Bedarf. Das erforderliche Drehmoment ist abhängig: - von der Art und Härte des zu bearbeitenden Materials; - von der Art und Länge der ver- wendeten Schrauben. Griffeinstellung Stellen Sie vor allen Arbeiten an dem Gerät den Drehrichtungsschal- ter (

9) in Mittelstellung, um ein

ungewolltes Einschalten zu verhin- dern. Das Gerät kann in zwei Griffeinstellungen arretiert werden: - Pistolengriffposition - Stabposition Drücken Sie die Entriegelungstaste PRESS (4) und drehen Sie den Griff (6) des Gerätes um 180°. Er rastet hörbar ein. Einsatz als Taschenlampe

1. Drücken Sie auf das Taschenlam-

penglas (5) an der Griffuntersei- te (6). Die LEDs der Taschenlam- pe leuchten auf.

2. Zum Ausschalten der LEDs drü-

cken Sie erneut auf das Taschen- lampenglas (5). Reinigung und Wartung Lassen Sie Instandsetzungsar- beiten, die nicht in dieser Anleitung beschrieben sind, von unserem Service-Center durchführen. Ver- wenden Sie nur Originalteile. Reinigung Führen Sie folgende Reinigungsarbeiten regelmäßig durch. Dadurch ist eine lange und zuverlässige Nutzung gewährleistet. Das Gerät darf weder mit Wasser abgespritzt werden, noch in Wasser gelegt wer- den. Es besteht die Gefahr eines Stromschlages.

• Halten Sie Lüftungsschlitze, Motorge- häuse und Griffe des Gerätes sauber. Verwenden Sie dazu ein feuchtes Tuch oder eine Bürste.14 DE AT CH Verwenden Sie keine Reinigungs- bzw. Lösungsmittel. Sie könnten das Gerät damit irreparabel beschädigen. Wartung Das Gerät ist wartungsfrei. Lagerung

• Bewahren Sie das Gerät an einem tro- ckenen und staubgeschützten Ort auf, außerhalb der Reichweite von Kindern.

• Lagern Sie den Akku nur im teilgela- denen Zustand. Der Ladezustand sollte während einer längeren Lagerzeit 40- 60% betragen.

• Lagern Sie das Gerät zwischen 10°C bis 25°C. Vermeiden Sie während der Lagerung extreme Kälte oder Hitze, da- mit der Akku nicht an Leistung verliert.

• Prüfen Sie während einer längeren La- gerungsphase etwa alle 3 Monate den Ladezustand des Akkus und laden Sie bei Bedarf nach. Entsorgung/ Umweltschutz Führen Sie Gerät, Zubehör und Verpa- ckung einer umweltgerechten Wiederver- wertung zu. Ladegeräte gehören nicht in den Hausmüll. Werfen Sie das Gerät mit ein- gebautem Akku nicht in den Hausmüll, ins Feuer (Explosi- onsgefahr) oder ins Wasser. Beschädigte Akkus können der Umwelt und ihrer Gesundheit schaden, wenn giftige Dämpfe oder Flüssigkeiten austreten.

• Entsorgen Sie das Gerät mit entla- denem Akku. Öffnen Sie Gerät und Akku nicht.

• Entsorgen Sie das Gerät nach den lokalen Vorschriften. Geben Sie das Gerät an einer Sammelstelle ab, wo es einer umweltgerechten Wiederverwer- tung zugeführt wird. Fragen Sie hierzu Ihren lokalen Müllentsorger oder unser Service-Center.

• Die Entsorgung Ihrer defekten einge- sendeten Geräte führen wir kostenlos durch. Ersatzteile/Zubehör Ersatzteile und Zubehör erhalten Sie unter www.grizzly-service.eu Sollten Sie kein Internet haben, so wenden Sie sich bitte telefonisch an das Service-Center (siehe „Service-Center“ Seite16). Halten Sie die unten genannten Bestellnummern bereit. Bits (26-teilig) ........................ 91104080 Bithalter ................................ 91104081 Ladegerät EU ......................... 80001062 Ladegerät UK ........................ 8000106315 DE AT CH Garantie Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Ga- rantie ab Kaufdatum. Im Falle von Mängeln dieses Gerätes stehen Ihnen gegen den Verkäufer des Gerätes gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt. Garantiebedingungen Die Garantiefrist beginnt mit dem Kaufda- tum. Bitte bewahren Sie den Original Kas- senbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem Kauf- datum dieses Gerätes ein Material- oder Fabrikationsfehler auf, wird das Gerät von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantielei- stung setzt voraus, dass innerhalb der Drei- Jahres-Frist das defekte Gerät und der Kauf- beleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist. Wenn der Defekt von unserer Garantie ge- deckt ist, erhalten Sie das reparierte oder ein neues Gerät zurück. Mit Reparatur oder Austausch des Gerätes beginnt kein neuer Garantiezeitraum. Garantiezeit und gesetzliche Mängelansprüche Die Garantiezeit wird durch die Gewähr- leistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspa- cken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpichtig. Garantieumfang Das Gerät wurde nach strengen Qualitäts- richtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Geräteteile, die normaler Ab- nutzung ausgesetzt sind und daher als Ver- schleißteile angesehen werden können (z. B. Bits) oder für Beschädigungen an zer- brechlichen Teilen (z.B. Schalter, Akkus). Diese Garantie verfällt, wenn das Gerät beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachge- mäße Benutzung des Gerätes sind alle in der Betriebsanleitung aufgeführten Anwei- sungen genau einzuhalten. Verwendungs- zwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden. Das Gerät ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsach- gemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorge- nommen wurden, erlischt die Garantie. Abwicklung im Garantiefall Um eine schnelle Bearbeitung Ihres Anlie- gens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

• Bitte halten Sie für alle Anfragen den Kassenbon und die Identikationsnum- mer (IAN290720) als Nachweis für den Kauf bereit.

• Die Identikationsnummer entnehmen Sie bitte dem Typenschild.

• Sollten Funktionsfehler oder sonstige Mängel auftreten kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per16 DE AT CH Service-Center

Service Deutschland Tel.: 0800 54 35 111 E-Mail: grizzly@lidl.de IAN 290720

Service Schweiz Tel.: 0842 665566 (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: grizzly@lidl.ch IAN 290720 Importeur Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst das oben genannte Service-Center. Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 D-63762 Großostheim www.grizzly-service.eu E-Mail. Sie erhalten dann weitere In- formationen über die Abwicklung Ihrer Reklamation.

• Ein als defekt erfasstes Gerät können Sie, nach Rücksprache mit unserem Kundenservice, unter Beifügung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um An- nahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie sicher, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerät bitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung. Reparatur-Service Sie können Reparaturen, die nicht der Ga- rantie unterliegen, gegen Berechnung von unserer Service-Niederlassung durchführen lassen. Sie erstellt Ihnen gerne einen Ko- stenvoranschlag. Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert einge- sandt wurden. Achtung: Bitte senden Sie Ihr Gerät gerei- nigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung. Nicht angenommen werden unfrei - per Sperrgut, Express oder mit sonstiger Son- derfracht - eingeschickte Geräte. Die Entsorgung Ihrer defekten eingesende- ten Geräte führen wir kostenlos durch.GB IE

2) ELEKTRISCHE VEILIGHEID

Grizzly Tools Gmbh & Co. KG Stockstädter Straße 20 63762 Großostheim

Original EG Konformitätserklärung Hiermit bestätigen wir, dass der Akku-Stabschrauber Baureihe PSSA 3.6 D4 Seriennummer 201712000001 - 201803260700 folgenden einschlägigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht: 2006/42/EG • 2014/30/EU • 2014/35/EU • 2011/65/EU* Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet: EN 60745-1:2009+A11:2010 • EN 60745-2-2:2010 EN 55014-1:2006/A2:2011 • EN 55014-2:2015 • EN 62471:2008 EN 61000-3-2:2014 • EN 61000-3-3:2013 EN 60335-2-29:2004/A2:2010 • EN 60335-1:2012/A11:2014 • EN 62233:2008 Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung (17)** trägt der Hersteller: Christian FrankDokumentationsbevollmächtigter Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim, GERMANY

*Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten** Die beiden letzten Ziffern des Jahres, in dem die CE-Kennzeichnung angebracht wurde. 95GB

Stockstädter Straße 20 DE-63762 Großostheim GERMANY
