BEDIENUNGSANLEITUNG 3130 Hwam

Inhaltsverzeichnis, Deutsch

Zeichnungen 4-8

Installationsanleitung 10

Fembedierung. 15

Feuerungsanleitung - Holz 18

Allgemeines über Feuerung. 21

Wartung. 22

Betriebsstörungen 24

Leistungerklurung 24

Inhoud, Netherlands

Tekenings 4-8

HWAM Autopilot IHS^TM 25

Herzlichen Glückwunsch zu Ihr dem neuen Kaminofen mit HWAM Autopilot IHS™.

IHS steht für „Intelligent Heat System" und beinhaltet die digitale Steuerung der Verbrennung in Ihr neu den Kaminofen. Der Zweck von HWAM Autopilot IH ^M ist es, die Verbrennung so zu regeln, dass sie in Sachen Umweltfreundlichkeit und Wirtschaftlichkeit optimal und effizient ablauft und dem Nutzer hohen Komfort bietet.

HWAMAutopilot IHSTM ist eine brandneue, patentierte Technik, mit der die in die Feuerkammer zugeführte Luftmenge elektronisch justiert wird. Ihr neuer Kaminofen misst laufend seine Temperatur und den Sauerstoffgehalt bei der Verbrennung und ist darauf programmiert, dem Feuer über 3 wichtige Luftkanäe selbstständig Sauerstoff in der richtigen Menge, zur richtigen Zeit und an die richtige Stelle im Feuerraum zuzuführn. Mithilfe einer einfachen Fernbedienung kann der Nutzer den Thermostat auf die gewünschte Heizleistung einstellen und erhält dann laufend Informationen über die Raumtemperatur und den hinsichtlich Umwelt und Wirtschaftlichkeit optimalen Zeitpunkt zum Nachlegen.

Ihr neuer Kaminofen mit dem HWAM Autopilot IHS™ garantiert darum die sauberste Verbrennung, die möglich ist, ungeachtet äßerer Bedingungen wie Brennholzart, Schornsteinbedingungen, Erfahrung des Nutzers und andere Umstände.

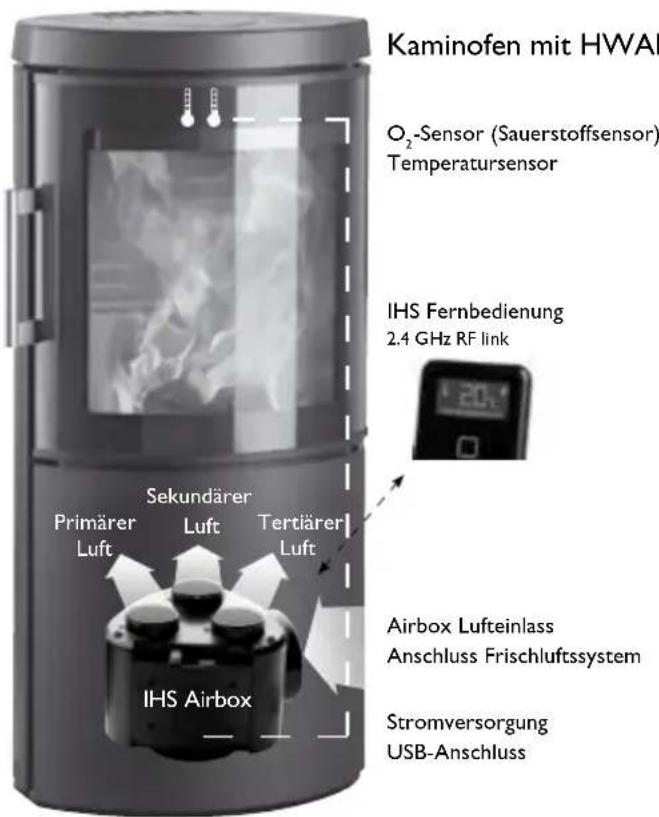

Der HWAM Autopilot IHS^TM besteht aus folgenden Elementen:

Airbox: Die Airbox enthalt die Platine/Software sowie 3 Motoren, die die primäre, sekundäre und tertiäre Verbrennungsluft regulieren. An die Airbox kann hinten oder unter ein Frischluftsystem angeschlossen werden.
- 2 Sensoren: Temperatursensor und Sauerstoffsensor übermitteln Informationen aus dem Kaminofen zur Airbox.
- Fernbedienung mit Wandhalterung: Die Fernbedienung mit Batterien wird mind. 2 Meter vom Kaminofen entfernt angebracht. Die Fernbedienung misst die Raumtemperatur und sendet die Daten kabellos an die Airbox.
- Stromversorgung: Von der Airbox zur{nachsten Steckdose.

Gesetzliche Vorschriften

Bei der Installation Ihres HWAM-Ofens sollenn stets alle gesetzlichen Vorschriften sowie die vor Ort geltenden Baubestimmungen eingehalten werden. Lassen Sie sich vor Montage des Ofens von Ihrem Schornsteinfegermeister beraten. Er dürfte sich in diesen Dingen auskennen.

Räumliche Anforderungen

Im Raum, in dem der Ofen aufgestellt wird, muß eine Zuführ von frischer Verbrennungsluft gewährlei stet sein. Der Kaminofen verbraucht etwa 11-14 m³ Luft pro Stunde. Zum Vergleich saugt ein moderner Kuchenabzug bis zu 1000m³ Luft pro Stunde. Ein aufklappbares Fenster oder ein justierbares Luftventil genügen, ideal aberäre an ein HWAM-Verbrennungsluftsystem. Luftventil/Lufschlitzt muss so angebracht werden, dass er/es nicht blockiert wird.

Es ist darauf zu achten, dass Glas nicht unbedingt hitzefest sein muss. Da eine Glasfläche ggf. in die Kategorie „brennbare Wand" einzustufen ist, sollte der Hersteller bzw. der Schornsteinfegermeister befragt werden.

Tragende Unterlage

Vergewissern Sie sich vor Montage des Ofens, daß die Unterlage das Gewicht von Ofen und Schornstein tragen kann. Das Gewicht des Schornsteins errechnet sich aus der Dimension und der Höhe.

Kaminofengewicht

Model Gewicht Hohe Breite Tiefe
HWAM 3120c/HWAM 3120m 107/104 kg 100,5 cm 47,9 cm 41,4 cm
HWAM 3120c/HWAM 3120m mit Specksteintopplatte:	117/114 kg 100,5 cm 47,9 cm		41,4 cm
HWAM 3130c/HWAM 3130m 114/11 kg 126,0 cm 47,9 cm 41,4 cm
HWAM 3130c/HWAM 3130m mit Specksteintopplatte:	124/121 kg 126,0 cm 47,9 cm		41,4 cm
Wärmespeichersteine, HWAM 3130	32 kg
HWAM 3220c/3220m 91/88 kg	109,9 cm 47,5 cm		41,3 cm

Abstand zu brennbarem Material

Stellen Sie ihren HWAM-Ofen auf eine nicht-brennbare Unterlage. Steht der Ofen auf einem Holzfußboden o., muß der Boden 50 cm vor und 30 cm beiderseits des Ofens (von der Heizöffnung aus gesehen) mit einem nicht brennbaren Material ausgelegt werden.

HWAM 3120, HWAM 3130, HWAM 3220 (Zeichnung A)
1. Zu einer gemauerten Wand	10 cm
1. Zu einer brennbaren Wand dahinter	10 cm
2. Zu einer brennbaren Wand an der Seite	20 cm
1. Zu einer brennbaren Wandseite, Aufstellung in einer Ecke	13 cm
3. Möblierungsabstand davor	80 cm
4. Feuerfester Bereich davor, Breite	94 cm

Bestehende Vorschriften bezüglich Abstand zwischen Wand und Rauchrohr sind zu beachten.

Anforderungen an den Schornstein

Der Schornstein muß so hoch sein, daß einGreater Zug gewährleistet ist, und der Rauch keine Belastigung darstellt. Nomineller Zug: ca. 12 Pa

Der Schornstein sollte eine Lichtöffnung von mindestens 150 mm haben. Als weitere Mindestanforderung gilt, daß die Öffnung stets dem Auslaßstutzen des Ofens großemäß entsprechen muß. Der Schornstein sollte außer dem eine leicht zugängliche Reinigungstür haben.

Rauchrohr und Schornstein müssen immer für die Nutzung von Kaminöfen geeignet sein. Fragen Sie ihren HWAM-Handler.

Anschluß an den Schornstein

Die Serie hat sowohl einen hinteren als auch einen oberen Rauchabzug. Der Ofen kann nach oben, oder direkt nach halten an einen Schornstein angeschlossen werden.

Vertikalschnitt im Rauchkanal (Zeichnung B und C):

B: Rauchabzug nach oben
C: Rauchabzug nach halten
Stahlschornstein (9).
- HWAM Knierohr (10). Innen im Rauchrohranschluß montieren.
Gemauerte Schornsteinwange (11).
- Mauerbuchse (12). Entspricht der Grübe der Rauchrohre.
- Wandrosette (13). Kaschiert Reparaturen im Bereich der Mauerbuchse.
- Verbindungsstelle (14). Mit Dichtungsschnur abdichten.
- Rauchkanäle des HWAM-Kaminofens (15).
Regelschieber des Rauchrohres (16).
- Reinigungstür (17).

Änderung des Rauchabgangs von oberem Rauchabgang zu hinterem Rauchabgang, HWAM 3120 (Zeichnung E)

I. Die gusseiserne Abdeckung (1) vom Kaminofen abheben.
2. Die 2 Seiten vom Kaminofen abschrauben, dazu die Schraube losen (2) und entfernen. Die 2 Schrauben (3) werden nur gelost (nicht halten). Die Seiten abheben.
3. Die Drehriegel (4) losen und die Leitungen aus den Drehriegeln herausnahmen.
4. Die Lambdasensor-Kupplung (5) aus der Drehriegelhalterung (6) haben.
5. Das Hitzenschild (7) und die Drehriegelhalterung (6) abschrauben, dazu die 2 Schrauben (8) lose.
6. Die Abdeckplatte (9) abmontieren.
7. Den Rauchring (10) abschrauben und danach an der Rückseite des Kaminofens festschrauben.
8. Den oberen Teil des Hitgeschildes (I I) und der Drehriegelhalterung (12) Herausbrechen, beispelsweise mit einem weichen Hammer.
9. Das Hitzeschild (7) und die Drehriegelhalterung (6) wieder an den Kaminofen anschauben.
10. Die Lambdasensor-Kupplung (5) wieder in die Drehriegelhalterung (6) stecken.
11. Die 2 Leitungen werden zwischen den Drehriegeln (4) befestigen.
12. Die Abdeckplatte über die obere Öffnung legen (über der Feuerkammer, Dort wo grades der Rauchring entfernt wurde) und mit den 3 Schrauben (Torx Bit Nr. 30) befestigen.
13. Die lasergestanzten Aussparungen (13) aus den Seitenwänden ausbrechen.
14. Die Seiten auf die Steuerzapfen (I4) aufsetzen und auf die Schrauben (3) haben, die wieder festgeschraubt werden.
15. Dann die gusseiserne Abdeckung (I) wieder auf den Kaminofen legen.
16. Den obere Abdeckung aus Gusseisen (15) in die Öffnung in der gusseisernen Abdeckplatte einlagen.

Änderung des Rauchabgangs von oberem Rauchabgang zu hinterem Rauchabgang, HWAM 3130 (Zeichnung E)

I. Die gusseiserne Abdeckung (1) vom Kaminofen abheben.
2. Die 2 Seiten vom Kaminofen abschrauben, dazu die Schraube losen (2) und entfernen. Die 2 Schrauben (3) werden nur gelost (nicht entfernt). Die Seiten abheben.
3. Die Drehriegel (4) losen und die Leitungen aus den Drehriegeln herausnahmen.
4. Die Lambdasensor-Kupplung (5) aus der Drehriegelhalterung (6) haben.
5. Das Hitzenschild (7) und die Drehriegelhalterung (6) abschrauben, dazu die 2 Schrauben (8) lose.
6. Die Abdeckplatte (9) abmontieren.
7. An jeder Seite des Wärmespeichers die beiden Schrauben (16) lösen, mit denen die Frontplatte (17) des Wärmespeichers gehalten wird, und die Frontplatte abheben.
8. Den Temperatursensor vom Rauchring entfernen.
9. Den Rauchring (10) abschrauben und danach an der Rückseite des Kaminofens festschrauben.
10. Den Temperatursensor dann wieder in den Rauchring einsetzen und den Sensor damit etwa 3cm in den Rauchring einfahren.
I I. Die Abdeckplatte über die obere Öffnung legen (über der Feuerkammer, Dort wo graDE der Rauchring entfernt wurde) und mit den 3 Schrauben (Torx Bit Nr. 30) befestigen.
12. Den oberen Teil des Hitgeschildes (I I) und der Drehriegelhalterung (I2) hersaubrechen, beispelsweise mit einem weichen Hammer.
13. Das Hitzeschild (7) und die Drehriegelhalterung (6) wieder an den Kaminofen anschrauben.
14. Die Lambdasensor-Kupplung (5) wieder in die Drehriegelhalterung (6) stecken.
15. Die 2 Leitungen werden zwischen den Drehriegeln (4) befestigen.
16. Dann die Front (17) des Wärmespeicherfachs wieder anbringen.
17. Die lasergestanzten Aussparungen (13) aus den Seitenwänden ausbrechen.
18. Die Seiten auf die Steuerzapfen (14) aufsetzen und auf die Schrauben (3) haben, die wieder festgeschraubt werden.
19. Dann die gusseiserne Abdeckung (I) wieder auf den Kaminofen legen.
20. Den obere Abdeckung aus Gusseisen (15) in die Offnung in der gusseisernen Abdeckplatte einlagen.

Änderung des Rauchabgangs von oberem Rauchabgang zu hinterem Rauchabgang, HWAM 3220 (Zeichnung F)

1. Rückwand (I) anheben und vom Kaminofen wegziehen, sodass die Rückwand aus den Führungszapfenden Bodenplatte des Kaminofens gehoben werden kann. Die Rückwand hat eine Aussparung fur das Rauchrohr. Die Platte (2) an dieser Aussparung so ausbrechen, dass in der Rückwand ein fur das Rauchrohr passendes Loch entstehen.
2. Die Drehriegel (3) losen und die Leitungen aus den Drehriegeln herausnahmen.
3. Die Lambdasensor-Kupplung (4) aus der Drehriegelhalterung (5) haben.
4. Das Hitzeschild (6) und die Drehriegelhalterung (5) abschrauben, dazu die 2 Schrauben (7) lose.
5. Die Abdeckplatte (8) abmontieren.
6. Den Rauchring (9) abschrauben und danach an der Rückseite des Kaminofens festschrauben.
7. Den oberen Teil des Hitgeschildes (10) und der Drehriegelhalterung (II) Herausbrechen, beispelsweise mit einem weichen Hammer.
8. Das Hitzeschild (6) und die Drehriegelhalterung (5) wieder an den Kaminofen anschrauben.
9. Die Lambdasensor-Kupplung (4) wieder in die Drehriegelhalterung (5) stecken.
10. Die 2 Leitungen werden zwischen den Drehriegeln (3) befestigen.
    II. Die Abdeckplatte (8) über die obere Offnung legen (über der Feuerkammer, Dort wo gerade der Rauchring entfernt wurde) und mit den 3 Schrauben (Torx Bit Nr. 30) befestigen.
11. Die Rückwand (I) in die Führungszapfen an der Rückseite der Bodenplatte des Kaminofens einsetzen und dann an den Kaminofen andrücken. Rückwand anheiten und leicht nach innen drucken, sodass sie einrastet.

Montage von Einzelteilen

Bevor Sie den Ofen aufstellen, sollen Sie sich vergewissern, daß alle Einzelteile vorschrifs-gemäß montiert wurden.

Senkrechter Schnitt (Zeichnung B):

Topplatte (1)
- Rauchabzug nach hinten (3). Werde werkseitig mit einer Deckplatte verschlossen. Der Rauchabgang ist also hinter der Platte versteckt.
- Rauchabgang nach oben (4).
- Rauchleitplatte aus Skamolex (5). Muss auf der Stahlschiene und den seitlichen Haltern ruhen.
- Stählerne Rauchleitplatte (6). 2-teilige Rauchleitplatte, bei der beiden Häften an einem Haken unter der oberen Platte aufgehängt sind. Sie werden in den Halter hinter dem Rohr für die Luftzufuhr gesteckt. Nach dem Aufstellen des Ofens sind die Transportsicherungen mittels Zange oder Schraubenzieher von den beiden Haken zu entfernen.
- Lose aufliegende Rückwand (2). Muß immer dann montiert sein, wenn der Ofen an einer brennbaren Wand stehen.
- Loses Hitgeschild (8) unterhalb des Aschenfachs. Kann beim Entleeren des Aschenfachs als Deckel dienen.

Anschluss und Vorbereitung des HWAM Autopilot IHS

1. Die Stromversorgung wird angeschlossen an:

a) eine normale 230 V Steckdose und

b) die Airbox im Fach unter der Brennkammer. Ein Pfeil markiert die Stelle an der Airbox, an der der Stecker eingeführt werden muss. Wenn die Airbox im Fach montiert ist, ist der Eingang für den Stecker schwer zu finden. Siehe das Foto für den Stromanschluss an die Airbox.

Airbox ohne Stromversorgung Airbox mit Stromversorgung

1. Legen Sie 3 AA-Batterien in die Fernbedienung ein. Wenn das IHS-Logo nicht mehr auf dem Display zu sehen ist, ist die Fernbedienung betriebsbereit.
2. Fernbedienung und Kaminofen müssen miteinander verbunden werden (erfolgt werkseitig).

Ist die Statuszeile unter auf dem Display (durchsichtig) leer ( )und in 3 Felder aufgeitlt, sind Kaminofen und Fernbedienung miteinander verbunden.

Ist die Statuszeile gestrichelt ( ), haben Fernbedienung und Kaminofen keine Verbindung zueinander. Die Verbindung wird (bei einem Display ohne Licht) hergestellt, indem die Taste gedrückt gehalten wird, sodass das erweiterte Menu angezeigt wird. Die Taste kurz so lange drücken, bis der Text „Link to stove" markiert ist. Danach warten, bis das Menu erscheint. Die Taste kurz so lange drücken, bis der Text „Connect" markiert ist und wieder warten. Wenn der Text „Please cycle stove power" auf dem Display erscheidt, die Stromzufuhr zur Airbox unterbrechen und danach wieder anschließen. Dann noch einmal auf die Taste drucken. Wird im Display die Nachricht „Connected to stove" angezeigt, sind Kaminofen und Fernbedienung miteinander verbunden. Einmal die Taste drucken, um zum Hauptmenü zurückzukehren. Wenn man nicht noch einmal auf die Taste drucken, verlässt die Fernbedienung das Menu automatisch und kehrt zum Startbildschirm zurück.

1. Führer Sie den Selfsttest des HWAM Autopilot IHS™ durch. Ein Selfsttest der elektronischen Steuerung wird vor dem erstmaligen Heizen vorgenommen (erfolgt werkseitig). Der Selfsttest kann nur dann ausgeführten werden, wenn der Kaminofen kalt ist und im Standby ( ) ist

(keine Markierung in der Statuszeile). Es muss damit gesorgt werden, dass das Display nicht aktiv ist, d. h., es darf nicht leuchten ( ). Leuchtet das Display, bevor die Taste lange gedrück wird, bereitet man den Kaminofen zum Anheizen vor (auf dem Display erscheidt die Streich holzschachtel) und es kann kein Selftest durchgeführt werden.

Die Taste der Fernbedienung 5 Sekunden drücken, um in das Menu zu gelangen.
- Drücken Sie mehrmals auf die Taste, bis der Cursor auf „Selftest“ steht.
Warten Sie einige Sekunden, bis die Fernbedienung selbst ins Menu „Selftest" goes.
- Drücken Sie die Taste, bis der Cursor auf „Engage“ steht. Nach weniger Sekunden startet der Self-test.

Mit einem Selftest wird sichergestellt, dass alle grundlegenden Funktionen korrekt arbeiten.

Ein Selftestbesteht aus vier Teilen:

• Test der Software
• Test des Temperaturmessgeräts und Kalibrierung
• Test der Lambdasonde (Sauerstoffmessgerät) und Kalibrierung
• Test der drei Motorventile und Kalibrierung.

Die Fernbedienung antwortet mit dem Text „Passed“, wenn alles in Ordnung ist, oder „Failed“, wenn ein Problem besteht. Es erscheint auch der Text „Failed“, wenn man vor dem Selfsttest mit der Fern bedienung den Kaminofen zum AnheizenVBoreitet hat (und die Streichholzschachtel auf dem Display angezeigt wird). Wird die Stromzufuhr unterbrochen und dann wieder aktiviert, wechselt das Programm in den Standby zurück und es kann ein Selfsttest durchgefuhrt werden. Wenn die Fernbedienung den Text „Not completed“ aneigt, konnte der Selfsttest nicht durchgefuhrt werden, weil der Kaminofen nicht gaz abgekühlt oder nicht im Standby ist.

1. Die Fernbedienung muss sich im gleichen Raum befinden wie der Kaminofen. Siearf noch weder der direkten Strahlungswärme vom Ofen noch dem direkten Sonnenlicht ausgesetzt sein. Das hat den Grund, dass die Fernbedienung als Thermometer fungiert. Die aktuelle Raumtemperatur wird per Funk an die elektronische Steuerung des Kaminofens übermittelt und fur die intelligente Regelung der Verbrennung verwendet. Die mitgelieferte Halterung fur die Fernbedienung kann an der Wand angebracht werden.

Schornstein

Der Schornstein ist der Motor des Kaminofens und für die allgemeine Ofenfungtion von entscheidender Bedeutung. Der Schornsteinzug führt zu Unterdruck im Kaminofen. Dieser Unterdruck leitet den Rauch aus dem Kaminofen ab, saugt die Luft durch die Klappe zur so genannten Scheibensprüfung, die die Scheibe frei von Ruß hält, und saugt die Luft zur Verbrennung über den HWAM Autopilot IHS ein.

Der Schornsteinzug wird durch die entsprechenden Temperatoren im und außerhalb des Schornsteins erzeugt. Je hoher die Temperatur im Schornstein,esto better der Zug (ein gemauerter Schornstein wird nicht so schnell warm wie ein Schornstein aus Stahl). An Tagen, an denen der Zug im Schornstein aufgrund der Wind- und Wetterverhältnisse schlecht ist, ist esalanders wichtig, den Schornstein schnellsmoglich anzuwärmen. Es müssen schnell Flammen entfacht werden. Hacken Sie das Holz besondere Klein, benutzen Sie einen zusätzlichen Anzündklotz usw.

Nach einer längeren Stillstandssperiode ist es wichtig, das Schornsteinrohr auf Blockierungen zu untersuchen. Es können mehrere Vorrichtungen an denselben Schornstein angeschlossen werden. Die geltenden Regel hierfür müssen jedoch zuvor untersucht werden.

Auch bei einem erstklassigen Schornstein kommt es zu Funktionsehlern, wenn er falsch bedient wird. Umgekehrt kann ein schlechter Schornstein durchaus gut Funktionieren, wenn er richtig zum Einsatz kommt.

Schornsteinfegen

Um dem Risiko eines Schornsteinbrands zu begegen, muss der Schornstein jährlich gereinigt werden. Das Rauchrohr und die Rauchkammer über der Rauchleitplatte aus Stahl müssen gleichzeitig mit dem Schornstein gereinigt werden. Sofern die Höhe des Schornsteins eine Reinigung von oben unwilling macht, muss eine Reinigungsklappe montiert werden.

Bei einem Schornsteinbrand oder Überhitzung wechselt das HWAM Autopilot IHSTM in eine Sicherheits-einstellung und stellt automatisch alle Klappen so ein, dass das Feuer schnell verlischt. Die Tur nicht offen, Denn das Feuer kann wieder aufflammen.Wenden Sie sich an die Feuerwehr. Vor dem weiteren Betrieb muss der Schornstein von einem Schornsteinfeger geprüft werden.

Testergebnisse des Nennleistungstests gemäß EN 13240
Nennheizleistung 4,5 kW
Rauchgastemperatur – Messpunkt nach EN 13240 238°C
Rauchgastemperatur – gemessen im Abgasstutzen 307°C
Rauchgasmassendurchfluss 3,66 g/s
Wirkungsgrad 83,4%
Testergebnis nach NS 3058
Partikellemission 2,45 g/kg

FERNBEDIENUNG

Die Fernbedienung ist die Benutzeroberfläche für den HWAM Autopilot IHS^TM.

Die Fernbedienung misst die aktuelle Raumtemperatur. Darum muss sie im Raum an einer Stelle liegen, an der sie nicht durch ungewöhnlich hohe Wärme, wie durch die Strahlungswärme des Kaminofens oder durch Sonnenlicht, beeinflusst wird.

Auf der Fernbedienung wird die gewünschte Temperaturstufe eingestellt, so wie man es von einem Heizungsthermostat kennt. Die Fernbedienung sendet mithilfe von Radiowellen Informationen über die aktuelle Raumtemperatur und die gewünschte Temperaturstufe an die Airbox (das Steuersystem) des Kaminofens.

Im Folgenden werden die Funktionen der Fernbedienung beschreiben. Auf dem Bild schirm der Fernbedienung werden normalerweise grundsätzlich 4 Dinge angezeigt:

1) Baumtemperatur
2) Batterieladestand der Fernbedienung
3) Thermostat-Einstellung (gewählte Heizleistung).
4) Statuszeile (zeigt die Verbrennungspasen)

Bedienkopf:

Lange drücken - kann nur ausgeführten werden, wenn das Display nicht leuchtet = Erweitertes Menu.

Kurz drücken - in der Start- oder Verbrennungsphase = Einstellung des Thermostats (gewünschte Temperaturstufe)

Kurz drücken - im Standby oder in der Phase Runterbrennen = Start des Kaminofens, d. h. Vorbereiten des Kaminofens zum Anheizen

Symbol-Beschreibung:
IHS	IHS-Logo Das IHS-Logo erscheint beim Einschalten der Fernbedienung, z. B. nach Batteriewechsel.
21°C	Raumtemperatur Die Raumtemperatur wird in der Mitte des Displays angezeigt. Die Raumtemperatur wird Dort gemessen, wo sich die Fernbedienung befindet. Die aktuelle Raumtemperatur wird sowohl zur Regulierung der Verbrennung als auch für die Benachrichtigung über den Zeitpunkt zum Nachlegen genutzt. Darum darf sich die Fernbedienung nicht zu nah am Kaminofen oder in direktem Sonnenlicht befinden, weil sie so unnatürlich hoher Wärme einwirkung ausgesetzt wurde.
Batterieladestand Batterieladestand der Fernbedienung. Sind die Batterien auf dem Ladstand Minimum, müssen sie gewechselt werden. Die Lebensdauer der Batterie beträgt bei normaler Nutzung erwartungsgemäß etwa 1/2-1 Jahr.
Thermostat-Einstellung Das HWAM Autopilot IHS™ hat eine Thermostat-Funktion, die versucht, die Raumtemperatur auf der gewünschten Höhe zu halten. Der Thermostat Funktioni-ert genauso wie bei einem Radiator. Auf der Fernbedienung wahren Sie selbst die von Ihnen bevorzugte Temperatur, die perfekt zu ihren Raumbedingungen passst. Die Thermostat-Funktion kann auf sechs verschiedene Stufen eingestellt werden: (Stufe 0 - 5, mit Stufe 3 als Mitte mit etwas 22-24°C). Stufe 0: Reguliert auf langsamste Verbrennung (3-4 kW) keine Raumtempera-tursteuerung Stufe 1-2: Reguliert auf niedrige Raumtemperatur (ca. 18-22°C) Stufe 3: Reguliert auf mittlere Raumtemperatur (ca. 22-24°C) Stufe 4: Reguliert auf hohe Raumtemperatur (ca. 24-26°C) Stufe 5: Reguliert auf maximale Raumtemperatur rumtemperatur (ca. 27-29°). Auf dieser Stufe wird so geregelt, dass in kürzester Zeit die hochstmögliche Raumtem- peratur erreicht wird. Sie ist weitere geeignet, wenn ein kalter Raum sochnell wie möglich warm werden soll. Nähert sich die Temperatur im Raum dem gewünschten Wert, wird die gewünschte Temperaturstufe auf der Fernbedienung eingestellt.
Statuszeile Die Statuszeile ist gaz unter auf dem Display zu sehen. Sie zeigt den aktuellen Zustand des Systems in Bezug auf die Verbrennung an. Kein Kontakt mit der Airbox. In Kontakt – aber im Standby. Startphase der Verbrennung. Betriebsphase der Verbrennung. Phase Runterbrennen.
Anheizen Der Kaminofen ist zum Anheizen bereit und öffnet die Klappen. Das Symbol entscheid, wenn im Standby oder in der Phase Runterbrennen 2-mal auf die Fernbedienung gesetzt wird. Das Symbol wird auch angezeigt, wenn man in der Phase Runterbrennen 2-mal auf die Fernbedienung drückt. In thisem Fall bedeutet es nicht, dass man wieder anheizen soll. Es ist nur eine Information darüber, dass man beim Kaminofen das Öffnen der Klappen ausgelöst hat, damit das neue Brennholz ausreichend Luft erhält, um sich schnell zu entzünden.
Alarm für Nachlegen Geht die Verbrennung in die Glut-Phase über, wird ein Alarm für Nachlegen gegeben. Der Alarm erfolgt drei Mal mit 10 Sekunden Pause dazwischen und wird durch ein akustisches Signal untersucht. Es gibt drei Empfehlungsstufen davon, wie viel Holz nachgelegt werden soll: Kleine Menge Holz (700 - 1200 G) Mittlere Menge Holz (1000 - 2000 G) Große Menge Holz (1800 - 3000 G) Es muss immer mit mindestens jeweils 2 Stück Holz angeheitzt werden, auch wenn nur mit einer kleinen Menge Holz gezeigt werden soll. Durch die Temperatur ver Gast das Holz. 2 Stück Holz erhitzen sich gegenheitig und erreichen schneller eine höhere Temperatur.
Erinnerung für den Alarm zum Nachlegen Wenn ein Alarm zum Nachlegen gegeben wurde und nicht nachgelegt wurde, blinkt diesen Symbol oben in der linke Ecke. Wenn these Symbol langle angezeigt wurde, ist die Temperatur in den Rauchgasen möglicherweise so gering, dass man neu anheizen muss, damit die Rauchgase mehr Luft besteht. Dazu wird auf der Fernbedienung 2-mal gesrückt, bis das Symbol zum Anheizen im Display erscheint). Es muss immer darauf geachtet werden, dass sich die Statuszeile von Phase Runterbrennen zu Betriebsphaseändert, wenn wieder angehatzt wurde. Damit wird sichergestellt, dass der Kaminofen registriert hat, dass neues Holz aufgelegt wurde und dass für die Verbrennung die richtige Menge Luft zugeführrt wird. Die Information darüber, dass neues Holz aufgelegt wurde, erhält der Kaminofen dadurch, dass der Sauerstoffgehalt im Feuerraum ansteigt, wenn die Tür geöffnet wird. Zum Ende der Phase Runterbrennen kann der Sauerstoffpegel fast dem Sauerstoffgehalt der Luft entsprechen, sodass ein Anstieg des Sauerstoffgehalts in der Feuerkammer beim Öffnen der Tür nicht mehr registriert werden kann. Wenn sich die Statuszeile nicht kurz nach dem Nachlegen von Phase Runterbrennen in Betriebsphaseändert, muss auf der Fernbedienung 2-mal gesrückt werden, damit das Symbol für Anheizen (Streichholzschachtel) erscheint.
Aktualisierung neuer Software Eine Aktualisierung der Airbox mit neuer Software (durch einen Servicetechniker) wird mit dieser Grafik dargestellt.
	Erweitertes Menu Die Fernbedienung hat ein Menu, in dem erweiterte Einstellungen usw. geändert werden können. Wird der Bedienkopf der Fernbedienung 5 Sekunden lang gedrückt, gelangt man in das erweiterte Menu: Hier sind die Hauptmenü: • Sound (Klang ein- oder ausschalten) • Selftest (Start des Selftests z.B. bei Servicedurchsichten) • System info (Welche Softwareversion hat die Airbox bzw. die Fernbedienung) • Link to stove (Wird genutzt, wenn eine Fernbedienung mit einer Airbox gekoppelt werden soll. Dies erfolgt ab Fabrik.)
#	Wartungsalarme Wenn ein Wartungsalarm angezeigt wird, kann der Kaminofen weiter genutzt werden. Sie sollen sich jedoch baldmöglichst an ihren Handler wenden. Nicht vergessen, den Fehlercode anzugegeben, der im Display erscheint. Der Kaminofen kann unsauber verbrennen.
#	Sicherheitsalarme Wird ein Sicherheitsalarm angezeigt,)dürfen Sie den Kaminofen nicht nutzen. Wenden Sie sich umgehend an ihren Handler. Nicht vergessen, den Fehlercode anzugegeben, der im Display erscheint.

Informationen zu Entsorgung und Recycling

Die Fernbedienung enthalt Batterien, die vom Hausmüll getrennt entsprechend den geltenden gesetzlichen Vorschriften des betreffenden Landes zu entsorgen sind.

C∈

Angaben zur Einhaltung gesetzlicher Vorschriften

Das Produkt erfüllt die Anforderungen der europäischen Richtlinien 72/23/EEG und 2004/108/EEG.

FEUERUNGSANLEITUNG - HOLZ

Der Lack härtet beim ersten Befeuern aus, weshalb die Tur und die Aschenschublade vorsichtig geöffnet werden müssen, da anderenfalls die Dichtungen am Lack festkleben konnen. Außer dem kann der Lack etwas Geruch verursichen, weshalb man für eine gute Entlüfung sorgen sollte.

Zum Thema Brennstoff

Zulässige Brennstoffe

Kaminöfen von HWAM sind gemäß Normvorschriften (EN) nur für die Verbrennung von Holz zugelassen. Es wird empfohlen, trockenes Holz mit einer Restfeuchte von hochstens 18% zu verwenden. Bei Holz mit einem hohenen Feuchtigkeitsgrad sind Versorgung, umweltschädliche Emissionen und schlechte Brenn-wertausnutrition die Folge. Es ist ratsam, ein Feuchtigkeitsmessgerät zu besorgen, um regelmäßig zu überprüfen, dass der Feuchtigkeitsgehalt des zu verfeuernden Brennholzes nicht zu hoch ist.

Empfohlene Holzarten

Als Brennstoff für diesen Ofen eignet sich Holz von Birken, Buchen, Eichen, Ulmen, Eschen, Nadel- und Obstbäumen usw. Die Unterschiede zwischen den einzelnen Arten sind weniger im Brennwert als viel mehr im Raumgewicht zuuchen. Da I m³ Buchenholz mehr wiegt als die gleiche Menge Rotfichte, muss man von Letzterer zur Erzielung des gleichen Heizeffekts mehrnehmen.

Unzulässige Brennstoffe

Folgende Brennstoffe)durfen nicht verfeuert werden:

Bedrucktes Papier
- Spanplatten
Kunststoffe
Gummi
- Brennbare Flüssigkeiten
Abfall wie Milchpackungen
- Lackiertes, bemaltes oder imprägniertes Holz

Eine Verfeuerung dieser Materialien ist unzulässig, weil sich damit bereits gesundheits- und umweltschädliche Stoffe bilden. Da hierbei auch Kaminofen und Schornstein Schaden nehmen können, entfällt die Garantie bei Zuwiderhandlung.

Lagerung des Brennholzes

Ein Wasser gehalt von max. 18% erreicht man, wenn das Holz mindestens 1 Jahr, am besten unter Sonnenund Windeinwirkung im Freien unter einer Überdachung gelagert wird.

Holz muss trocken sein (max. 18% Wasser gehalt), bevor es in Innenraumen gelagert wird. Es ist günstig, Anzündholz eine Tage vor der Verwendung in einem Innenraum zu lagern.

Die richtige Gröbe

Da die Gröbe der Holzstücke Einfluss auf die Verbrennung hat, sollenen folgende Angaben beachtet werden.

Brennstoff Länge in cm Durchmesser in cm
Anmachholz 25-30 2-5
Holzscheite 25-30 7-9

Besondere Anleitung zum Anheizen für Kaminöfen mit Steinverkleidung

Speckstein/Naturstein ist ein Naturprodukt, das an Temperaturänderungen gewöhnt werden muss. Es wird darauf folgende Methode empfohlen:

I. Das ersten Anfeuern (Speckstein/Naturstein)

Auf den Boden der Feuerkammer werden 2 Stück Holz (5-8 cm Durchmesser) waagerecht gelegt. Darüber werden 5-8 Stücken Anzündholz kreuz und quer gelegt. Zwischen die obere Lage der Anzündscheite werden 2 Zündblöcke gelegt. 2 Mal auf die Fernbedienung drücken, damit das Symbol für Anheizen angezeigt wird. Zündblöcke anzüden und die Tür schlieben. Den Temperaturschalter an der Fernbedienung auf Stufe 1 stellen. Das Feuer ausbrennen setzen und nicht nachlagen, auch wenn Alarm zum Nachlegen gegeben wird. Wenn das Feuer ganz erloschen ist, wird die Tür geöffnet und bleibt solange offen, bis der Kaminofen auf Raumtemperatur abgekühlt ist.

2. Das zweite Anfeuern (Speckstein/Naturstein)

Auf den Boden der Feuerkammer werden 2 Stück Holz (5-8 cm Durchmesser) waagerecht gelegt. Darüber werden 5-8 Stücken Anzündholz kreuz und quer gelegt. Zwischen die obere Lage der Anzündscheite werden 2 Zündblöcke gelegt. 2 Mal auf die Fernbedienung drücken, damit das Symbol für Anheizen angezeigt wird. Zündblöcke anzüden und die Tur schlieben. Den Temperaturschalter an der Fernbedienung auf Stufe 2 stellen. Wenn der Alarm zum Nachlegen gegeben wird, wird nachgelegt. Der Feuerraum wird knapp halb mit trockenem Brennholz mit einem Durchmesser von etwa 7-9 cm gefüllt. Das Feuer soll ausbrennen und dann soll der Ofen vor dem nachsten Anheizen auf Raumtemperatur abkühlen.

3. Das dritte Anfeuern (Speckstein/Naturstein)

Wie beim 2. Anfeuern vorgehen, jetzt jedoch mehr Brennholz verwenden und den Temperaturschalter der Fernbedienung auf Stufe 3 stellen. Das Feuer soll ausbrennen und nach dem Verlöschen des Feuers soll der Ofen abkühlen.

Nachfolgenden Heizen:

Folgen Sie der normalen Anleitung, siehe Abschnittte „Anheizen" und „Nachlegen".

Anheizen

Gutes Anheizen ist sehr wichtig, um eine erfolggreiche Verbrennung zu erreichen. Ein kalter Kaminofen und ein kalter Schornstein stellen für die Verbrennung eine Herausforderung dar. Es ist wichtig, möglichst schnell eine hohe Rauchgastemperatur zu erreichen. Erst bei einer Rauchgastemperatur von 350^ ist die Verbrennung umweltfreiendlich.

Auf den Boden der Feuerkammer werden 2 Stück Holz (5-8 cm Durchmesser) waagerecht gelegt. Darüber werden 5-8 Stücken Anzündholz kreuz und quer gelegt. Zwischen die obere Lage der Anzündscheite werden 2 Zündblöcke gelegt. 2 Mal auf die Fernbedienung drücken, damit das Symbol für Anheizen angezeigt wird. Zündblöcke anzüden und die Tur schlieben. Den Temperaturschalter an der Fernbedienung auf die gewünschte Temperaturstufe.

Wird die gewünschte Rauchgastemperatur von 350^ nicht innerhalb von 15 Minuten erreicht, gibt die Fernbedienung einen Nachlege-Alarm, selbst wenn Brennholz und Flammen vorhanden sind. Der Nachlege-Alarm mag unsinnig erschieren, noch er wird wegen des zu langsamen Temperaturanstiegs ausgelöst. Oft wird durch Nachlegen von keinen Stücken Anzündholz ein Schnellerer Temperaturanstieg erreicht.

Der HWAM Autopilot IHS™ schliebt alle 3 Luftklappen, wenn der Kaminofen nicht in Betrieb ist (Standby). Dadurch gelangt warme Zimmerluft in den Schornstein (Energieverlust). Doch anderenfalls kann der Schornstein beim Anheizen sehr kalt sein. In bestimmen Fälle ist es erforderlich, den Zug im Schornstein etwas zu untersuchen. Dazu wird im Ofen etwas Zeitungspapier auf dem aufgeschickteten Brennholz verbrannt. Weitere Informationen über die Funktion des Schornsteins erhalten Sie auf www.hwam.de.

Wichtig! Die Ascheschubladearfwährend des Anheizens nicht geöffnet werden und sie muss bei Betrieb des Ofens immer geschlossen sein, weil sonst die intelligente Regelung des Ofens nicht Funktioniert. Die Turfarndur zum Anheizen, Nachlegen und zur Reinigung geöffnet werden.

Die Thermostat-Funktion

Der HWAM Autopilot IHSTM sorgt grundsatzlich fur eine umweltfreundliche Verbrennung und passt sich der gewündten Raumtemperatur an. Die Thermostat-Funktion ist wie ein Heizungsregler eingerichtet. Er wird durch den Benutzer auf eine Temperaturstufe eingestellt, die fur den Raum, in dem sich der Kaminofen befindet, angenehm ist. Ist der Thermostat auf eine Temperaturstufe eingestellt, passt sich die Steuerungweitestgehend dieser Temperatur an.

• Ist die aktuelle Raumtemperatur niedriger als die gewünschte Temperaturstufe, steigert die Steuerung die Rauchgastemperatur, um die Wärmeabgabe vom Kaminofen zu erhöhen.
• Ist die aktuelle Raumtemperatur hoher als die gewünschte Temperaturstufe, senkt die Steuerung die Rauchgastemperatur und damit wird die Glut so lange wie möglich gehalten, bevor wieder nachgelegt werden muss. Dadurch soll die Wärmeabgabe vom Kaminofen verringigert werden, aber gleichzeitig sollen möglich sein, nachzulegen, ohne dass neu angeheizt werden muss. Sinkt die Raumtemperatur unter den gewünschten Wert ab, wird die Glutphase verkurzt und das System gibt einen Nachlege-Alarm. Das System gibt das Signal zum Nachlegen bei einer Rauchgastemperatur von 180^ . Bei 100^ Goes das System in Standby-Position, in der alle Klappen geschlossen werden.
• Ist die aktuelle Raumtemperatur viel niedriger als die gewünschte Raumtemperatur, erhöht die Steuerung die Rauchgastemperatur. Wenn darauf keine zufriedenstellende Temperatursteigerung entstehen, gibt die Steuerung Nachlege-Alarm, weil davon ausgegangen wird, dass mehr Brennholz erforderlich ist, um die gewünschte Temperaturstufe im Raum zu erreichen.
• Hat die Raumtemperatur nach einem neuen Nachlegen noch immer nicht das gewünschte Niveau erreicht, ist das Brennholz möglicherweise zu feucht oder der Zug im Schornstein ist zu gering. Es wird angestrebt, dass die Rauchgastemperatur mind. 350^ beträgt, um eine umweltfreundliche Verbrennung zu gewährleisten.

Nachlegen

Wenn der Alarm zum Nachlegen an der Fernbedienung erklingt, ist der Kaminofen bereit zum Nachlegen. Die Fernbedienung gibt eine Empfehlung, welche Menge Holz nachgelegt werden soll.

Menge Holz 1200 G)

Mittlerer (1000 - 2000)

Holz GroBé I 1800-3000 G)

GroBe Menge Holz 000 G)

Aus Verbrennungstechnischen Gründen sollen immer mit mindestens 2 Holzscheiten nachgelegt werden, auch wenn nur eine petite Menge Holz nachgelegt werden soll.

Man muss jeder nicht unbedingt nachlegen. Das Feuer im Ofen beginnnt dann nach einer Weile automatisch zu verlöschen.

In Ausnahmefallen registriert das System möglicherweise nicht, dass schon nachgelegt wurde. Das geschieht dann, wenn der Sauerstoffgehalt in der Feuerkammer aufgrund der niedrigen Rauchgastemperatur so hoch ist, dass betrz Öffnen der Tur kein Anstieg des Sauerstoffpegels erfasst wird. Nach dem Anheizen sollen die Statuszeile auf der Fernbedienung kontrolliert werden. Kurz nach dem Nachlegen soll das mittlere Feld leuchten (), das di bsphase der Verbrennung anziegt. Wenn

sie auf Standby umschaltet, wird auf der Fernbedienung 2-mal gedrückt, bis das Streichholz angezeigt wird.

Während der Verbrennung werden die Außenflächen des Kaminofens besteht, und es muss deshalb die notige Vorsicht gezeigt werden.

Anleitung für das Heizen mit Kohle, Holzbrikettes und Koks

Der Kaminofen ist nicht für das Heizen mit Kohle und Koks zugelassen. Zulässig sind jedoch Holzbriketts, die auf die Glut des Anmachholzes gelegt werden.

Bitte achten Sie darauf, daß die Scheibe beim Heizen mit anderen Brennmaterialien als Holz verrußen wird.

Bedienung der Klappe im Wärmespeicher - HWAM 3130

Hinten am Kaminofen befindet sich zwischen der Deckplatte des Kaminofens und dem Wärmespeicher eine Klappe, die geöffnet werden kann, damit Konvektionsluft in den Wärmespeicher gelangt. Für die Zufahr von Konvektionsluft wird die Klappe nach links geschoben. Steht die Klappe nach rechts, erfolgt keine Zufahr von Konvektionsluft.

Um die Specksteine im Wärmespeicher so Schnell wie möglich zu erwämen, ist es empfehlenswert, die Konvektionsklappe beim Anfeuern geschlossen zu halten.

Mit geschlossener Konvektionsklappe halt der Wärmespeicher die in den Specksteinen gespeicherte Wärme am langsten. Wirde die Klappe geöffnet, wird die Wärme der Specksteine im Wärmespeicher dagegenchnellstmöglich aus dem Wärmespeicher an den Raum abgegeben.

ALLGEMEINESÜBERFEUERUNG

Schnelle oder kräftige Erwärzung

Zu einer schellen oder kraftigen Erwärung kommt, wenn mit vielen kleinen Holzstücke geheizt wird.

Maximale Verbrennung

Es darf pro Stunde maximal befeuert werden mit:

Holz: 2,4 kg

Wird these Grenze überschritten, entfält die für den Ofen übliche Werksgarantie. Es besteht zugem die Gefahr einer Beschädigung durch zu intensive Wärme. Der Kaminofen ist für intermittierende Verbrennung zugelassen.

Befeuerungsinterval

Typisches Befeueralungsintervall bei Nennleistung

Holz: 65 min

Lange Brenndauer

Die langsamste Verbrennung erreicht man, wenn die gewünschte Raumtemperatur Stufe 0 gestellt wird. Auf dieser Stufe erfolgt die Verbrennung mit der niedrigsten Rauchgastemperatur, die möglich ist, und die Glutphase wird so lange wie möglich gehalten.

Optimale Verbrennung

Der HWAM Autopilot IHS™ wurde mit den Ziel entwickelt, die sauberste und wirtschaftlichste Verbrennung zu erreichen. Eine gute Verbrennung erreicht man, wenn dem Feuer die richtige Menge Sauerstoff, zum richtig Zeitpunkt und an die richtige Stelle in der Feuerkammer zugeführrt wird. Der HWAM Autopilot IHS™ berücksichtigt veränderliche äußere Bedingungen, noch es ist wichtig, sauberes und trockenes Holz (Feuchigkeit etwa 16-18%) zu verwenden. Weitere Informationen erhalten Sie auf www.hwam.de

Glasreinigung

Wir empfehlen Ihnen, die Scheibe nach dem Heizen mit einem trockenen Papiertuch abzuwischen.

Brennmaterialien

Bei hohen Temperatureskann der Ofen Schaden behmen, bspw. kann das Glas weiß werden. Dies wird vermieden, indem man niemals mit offener Ascheschublade befeuert, und beim Befeuen mit Brennstoffarten, die große Hitze entwickeln, wie bspw. Briketts besonderss vorsichtig ist. Steigt die Rauchgastemperatur über 580^ , Goes der HWAM Autopilot IHS auf Sicherheitseinstellung und drosselt automatisch die Luftzufahr, um eine Überhitzung zu vermeiden. Fällt die Temperatur zurück auf 450^ , tritt die normale Funktion wieder in Kraft.

Es wird die Verwendung von Birken- oder Buchenholz empfohlen, das gehackt und mindestens I Jahr unter Sonnen- und Windeinwirkung unter einer Überdachung gelagert wurde. Holz muss trocken sein (max. 18 % Wassergehalt), bevor es in Innenräumen gelagert wird. Es ist günstig, Anzündholz eine Tage vor der Verwendung in einem Innenraum zu lagern.

Der Kaminofen ist nur für die Befeuerung mit Holz EN 13240-genehmigt. Verwenden Sie auf keinen Fall Spanplatten, lackiertes, bemaltes oder imprägniertes Holz, Kunststoffe oder Gummi.

WARTUNG

Reinigung

Wartungsarbeiten sollenn nur bei einem kalten Ofen erfolgen. Die tägliche Wartung des Ofens beschränkt sich auf ein Minimum. Nehmen Sie am besten einen Staubsauger mit keinem Mundstück und weichen Borsten und saugen Sie den Ofen damit von außen ab, oder reinigen Sieihn mit einem weichen, trockenen Tuch oder einem weichen Staubwedel. Sie konnen den Ofen auch mit einem trockenen, weichen Lappen oder einem weichen Handfeger abstauben. Aber denken Sie daran - nur bei einem kalten Ofen.

Kein Wasser, Alkohol und keinerlei Reinigungsmittel verwenden, weil dadurch der Lack beschädigt wird. Einmal im Jahr solte der Ofen gründlich überholt werden. Besonderss wichtig ist bzw die Reinigung der Brennkammer, da sich Dort Asche und Ruß ansammeln. Scharniere und Verschlusshaken müssen mit Kupferfett in Sprayform (bis 1100 Grad hitzebeständig) geschmiert werden, siehe Zeichnung G. Die Abdeckung etwa 12 cm anheiten und das Kupferfett in den Scharnierapfen sprehen.

Wartung

Mindestens alle zwei Jahre sollen der Ofen einer gründlichen Durchsicht unterzogen werden. Die Durchsicht beinhaltet u. a.:

Grundliche Reinigung des Kaminofens
Die Dichtungen sind zu überprüfen und auszutauschen, wenn sie beschädigt oder nicht mehr weich sind.
- Kontrolle des wärmeisolierenden Materials sowie evtl. Auswechseln
- Kontrolle des Bodens/Schüttelrosts
Die Scharniere und der Verschlussshaken schmieren (Zeichnung G).

Die Wartung muss von einem qualifizierten Monteur vorgenommen werden. Verwenden Sie ausschließlich originale Ersatzteile.

Säuberung

Die Rauchplatte und die Rauchleitplatte vor Reinigung aus den Ofenephmen. (Zeichnung D)

• Zunachst wird die Rauchleitplatte (1) von der hinten im Feuerraum befindlichen Stahlschiene (2) abgehoben. Danach wird sie unter die Halter (3) abgesenkt und durch Kanten herausgenommen.
  Die beiden Halfen der Rauchleitplatte (4) werden vom Halter (5) hinter dem Rohr für die Luftzufuhr abgehoben und in den Haken (6) unter der oberen Platte eingehängt.

Asche

Das Entleeren der Aschenschublade ist denkbar einfach. Eine Abfalltute wird über die Schublade gestreift, der Inhalt in die Tute gekippt, und die Schublade wieder behutsam aus der Tute gehoben. Die Asche bei der Müllabfuhr abgeben.

Beachten Sieitte,daB bis zu 24 Stunden nach Erlöschen des Feuers die Asche noch vereinzelt gluhen kann!

Isolierung

Die effektive, aber poröse Isolierung der Brennkammer unterliegt einem gewissen Verschleiß und kann mit der Zeit Beschädigungen aufweisen. Dies hat zunachst keinen negativen Einluß auf die Effektivität des Ofens. Sobald aber der Verschleiß die Hälfte der ursprünglichen Dicke übersteigt, sollte die Isolierung unbedingt ausgewechselt werden.

Tür/Glas

Ist die Glastür verrußt,{lsst sie sich mit einem feuchten Stück Kuchenkrepp, das in Asche getupft wurde, leicht reinigen. Das Glas sollte mit vertikalen Bewegungen (hoch und runter) gereinigt werden. Anschliebend wird mit einem trockenen Stück Kuchenkrepp nachgetrocknet.

Kontrollieren Sie in regelmäßigen Abständen, daß die Dichtungen an der Tur und am Aschenfach which und unbeschädigt sind. Ist dies nicht der Fall, mösen sie unbedingt ausgewechselt werden.itte nur Originaldichtungen verwenden.

Oberfläche

Normalerweise erweit sich eine nachträgliche Behandlung der Oberfläche als nicht erforderlich. Eventuelle Lackschäden halten sich Schnell und muhelos mit Senotherm-spray aus bessern.

Garantie

Bei nicht erfolgter Wartung entfällt die Garantie des Ofenherstellers!

Wartungsalarm

Sie können den Ofen weiterhin nutzen, sollen den sich jedoch bei{nachster Gelegenheit bei ihren Handler melden. Der Kaminofen kann unsauber verbrennen.

VerruBtes Glas

• Zu feuchtes Holz. Heizen Sie nur mit gelagertem Holz (12 Monate unter Schutzdach) mit einem Feuchtigkeitsgehalt von etwa 18% .
  Die Dichtung der Tur kann undicht sein. Dichtung auswechseln.

Rauchbildung beim Öffnen der Fronttür

Die Drosselklappe im Schornstein kann geschlossen sein. Drosselklappe öffnen.
- Fehlender Zug im Schornstein. Siehe Abschnitt über den Schornstein oder mit dem Schornsteinfeger Kontakt aufnehmen.
- Reinigungstür undicht oder rausgefallen. Diese auswechseln oder neu montieren.
Die Tur nie offen, solange es Flammen gibt.

Unkontrollierbare Verbrennung

• Dichtung in der Tur bzw. im Aschenfach ist undicht. Dichtung auswechseln.

Sicherheitslarme

Sie dürfen den Kaminofen nicht nutzen. Wenden Sie sich umgehend an ihren Handler.

Bei Betriebsstörungen, den Sie nicht selbst abhelfen konnen, bitten wir Sie, sich an die Kaufstelle des Ofens zu wenden.

LEISTUNGSEKLÄRUNG

Download der Leistungserklarung von unserer Websites über folgenden Link:

HWAM 3120 mit Autopilot IHSTM

www.hwam.de/dop/3120ihs

HWAM 3130 mit Autopilot IHS™:

www.hwam.de/dop/3130ihs

HWAM 3220 mit Autopilot IHSTM

www.hwam.de/dop/3220ihs

Snelle of krachtige warmte

Onregelmatige verbranding
