Caractéristiques	Détails
Type de produit	Cheminée
Puissance nominale	8 kW
Rendement	80%
Dimensions (L x P x H)	1000 x 400 x 1100 mm
Poids	150 kg
Matériaux	Acier, fonte
Type de combustible	Bois
Capacité de chargement	40 cm de bûches
Système de ventilation	Air primaire et secondaire
Normes de sécurité	CE, EN 13229
Entretien	Nettoyage régulier du foyer et du conduit
Garantie	5 ans
Accessoires inclus	Kit de montage, notice d'utilisation

FOIRE AUX QUESTIONS - 3130 Hwam

Comment allumer la cheminée Hwam 3130 ?

Pour allumer la cheminée Hwam 3130, commencez par placer du papier et des petits morceaux de bois dans le foyer. Utilisez un allume-feu pour faciliter l'allumage. Une fois le feu bien pris, ajoutez progressivement des bûches plus grandes.

Quel type de combustible puis-je utiliser avec la Hwam 3130 ?

La cheminée Hwam 3130 est conçue pour utiliser du bois sec et bien durci. Évitez les bois résineux, car ils peuvent générer plus de créosote.

Comment nettoyer ma cheminée Hwam 3130 ?

Il est recommandé de nettoyer la cheminée au moins une fois par an. Utilisez une brosse pour le conduit et un aspirateur à cendres pour retirer les cendres et les débris du foyer.

Que faire si la cheminée Hwam 3130 fume ?

Si la cheminée fume, vérifiez que le conduit est dégagé et que le tirage est suffisant. Assurez-vous que les portes sont bien fermées et que le feu est correctement alimenté.

Quelle est la puissance de chauffage de la Hwam 3130 ?

La Hwam 3130 a une puissance de chauffage nominale d'environ 5 kW, ce qui la rend idéale pour des espaces de taille moyenne.

Puis-je installer la cheminée Hwam 3130 moi-même ?

Il est recommandé de faire appel à un professionnel pour l'installation de la cheminée Hwam 3130 afin de garantir la sécurité et le respect des réglementations en vigueur.

Comment régler l'air d'admission de la Hwam 3130 ?

Le réglage de l'air d'admission se fait via le tiroir d'air situé à la base de la cheminée. Ajustez-le selon vos besoins pour contrôler la combustion et l'intensité du feu.

Quelle est la durée de vie d'une cheminée Hwam 3130 ?

Avec un entretien régulier et un bon usage, la cheminée Hwam 3130 peut durer plusieurs décennies. Il est essentiel de suivre les recommandations du fabricant.

MODE D'EMPLOI 3130 Hwam

Table de matières, Français

Illustrations 4-8

Guide de montage et d'installation 42

Télécommande 47

Guide de chauffage - bois 50

Généralités 53

Entretien. 54

Défaut de fonctionnement 55

Déclaration de rendement. 56

A.

B.

C.

D.

E.

F.

G.

Félicitations de l'acquisition de votre nouveau poèle à pilote automatique HWAM Autopilot IHSTM.

Le système IHS, sigles anglaises signifiant 'Système de chauffage intelligent', assure le pilotage numérique de la combustion dans votre nouveau poèle. L'objectif du pilote automatique HWAM Autopilot IHSM est d'assurer la combustion la plus verte pour l'environnement, la plus efficace pour votre économie et la plus comfortable pour vous.

HWAM Autopilot IHS™ est le produit d'une toute nouvelle technologie électronique brevetée qui ajusté le volume d'air alimenté dans la chambre de combustion. Notre nouveau poèle, qui mesure régulièrement la température et le contenu d'oxygène dans la chambre de combustion, estprogrammé de manière à alimenter en temps dû le volume correct d'oxygène à travers trois importants conduits d'air. Une simple télécommande permet de régler le thermostat à la température voulue et vous receivez en retard les données de température ambiente et de combustion optimale d'un point de vue environnemental et économique.

Votre nouveau poèle à pilote automatique HWAM Autopilot IHS™ assure ainsi la combustion la plus propre et la plus économique en bois, quels que soient le type de bois utilisé, la cheminée, votre expérience et autres.

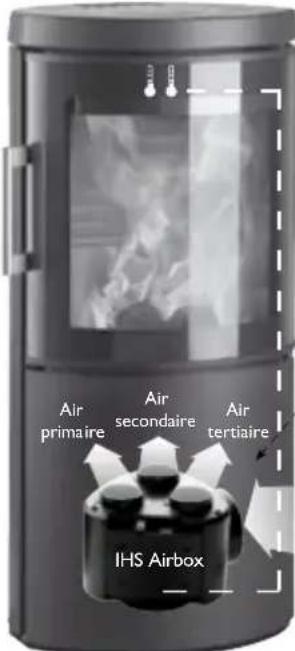

Composants du pilote automatique HWAM Autopilot IHS™ :

Airbox : l'Airbox contient une carte imprimée/un logiciel et 3 moteurs qui gerenl l'air de combustion primaire, secondaire et tertiaire. Le systeme d'air frais peut etre monte sur I'Airbox, a l'arriere ou au fond.
2 capteurs : un capteur de température et un analyseur d'oxygène transmettant leurs données à l'Airbox.
- Télécommande avec support mural : placez la télécommande (n'oubliez pas de mettre les piles) à 2 mètres au moins du poële. La télécommande mesure la température ambiente et transmet directement ses données à l'Airbox.
- Alimentation électric : de l'Airbox à la prise électric que la plus proche.

Poèle à pilote automatique HWAM Autopilot IHSTM

Analyseur d'oxygène

Capteur de température

IHS Telecommande

2.4 GHz RF link

Prise d'air de l'Airbox

Branchement du système d'air frais

Alimentation electrique

Branchement USB (service technique tableau)

Prescriptions légales

Veillez à respecter les prescriptions légales et techniques lorsque vous installez cette poèle HWAM.

Demandez conseil à votre vendeur HWAM pour le montage de votre poèle.

Encombremment

La pièce, dans laquelle le poële doit être installé, doit être pourvue d'une arrivée d'air frais de combustion. Le poële a besoin d'environ 11 à 14m^3 d'air par heures. À titre de comparaison, une hotte de cuisine moderne aspire jusqu'à 1000 m³ d'air par heures. Et une fenêtre basculante ou une ventouse d'aération régable sont suffisantes, l'idéal serait cependant le raccordement à un système d'air frais HWAM. Placer le clapet d'air/registre d'aération de telle sorte qu'il ne puisse pas été bloqué.

Attention! Tous les éléments vitrés ne sont pas résistants à la chaleur. Une paroi vitrée doit donc, dans certains cas, être considérée comme matériel inflammable. Veuillez contacter votre ramoneur ou le fabricant de la paroi vitrée en ce qui concerne l'écart de sécurité aux éléments vitrés.

Portance du support

Avant de placer le poèle, il convient de s'assurer que le support est capable de supporter le poids du poèle et de la cheminée. Le poids de la cheminée se calculé à partir de sa dimension et de sa longueur.

Le poids du poète

Model Poid Hauteur Largeur Profondeur
HWAM 3120c/3120m 107 kg/104 kg	kg 100,5 cm 47,9 cm	cm 41,4 cm
HWAM 3130c/3130m 114 kg/111 kg	kg 126,0 cm 47,9 cm	cm 41,4 cm
Pierre d'accumulation thermique 32 kg
HWAM 3220c/3220m 91/88 kg	109,9 cm 47,5 cm	cm 41,3 cm

Distance par rapport aux materiaux inflammbables

Posez将自己的 poète HWAM sur un support non inflatable. Si le poète est posé sur un sol en parquet ou une autre matière inflatable, une plaque de sol doit recouvrir la surface devant le poète.

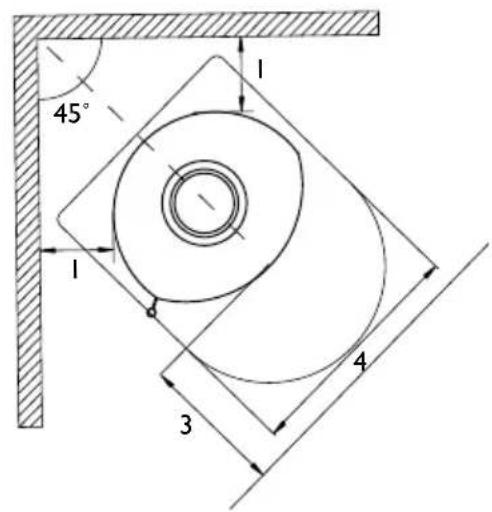

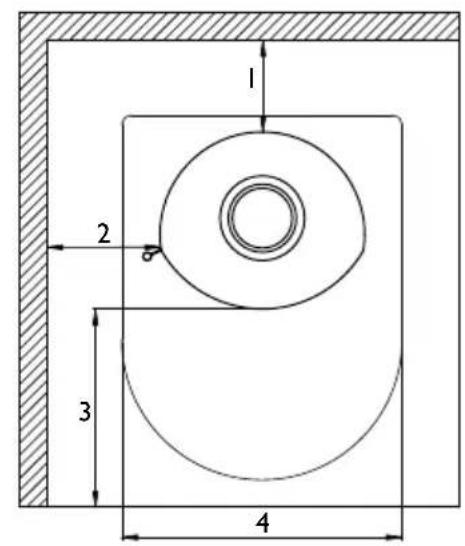

HWAM 3120, HWAM 3130, HWAM 3220 (Illustration A)
1. Paroi maçonnée	10 cm
1. Paroi arrêté, inflammable	10 cm
2. Paroi latérale, inflammable	20 cm
1. Distance à une cloison inflammable, (installation en coin)	13 cm
3. Distance par rapport au mobilier vers l'avant	80 cm

Tenez compte de la reglementation en vigueur relative à l'écart entre le mur et le conduit.

Exigences imposées à la cheminée

La cheminée doit posseder une hauteur garantissant des caractéristiques de tirage suffisantes et ne doit pas provoquer de nuisance par la fumée qui s'en échappe. Tirage nominal requis: 12 Pa.

La section minimale de la cheminée est de 150 mm. L'excidence minimale est cependant que la section doit toujours correspondre à la section de la sortie du poële. La cheminée devrait en outre être poursue d'une porte de nettoyage facilement accessible.

Vérifiez que le conduit de fumée et la cheminée sont adaptations au poèle. Contactez votre distributeur HWAM pour plus de détails.

Raccordement à la cheminée

Les poëles comportent une sortie de fumées à l'arrière et sur le dessus. Il peut ainsi être raccordé soit par le dessus à un conduit de raccordement conforme en acier, soit par l'arrière directement à une cheminée.

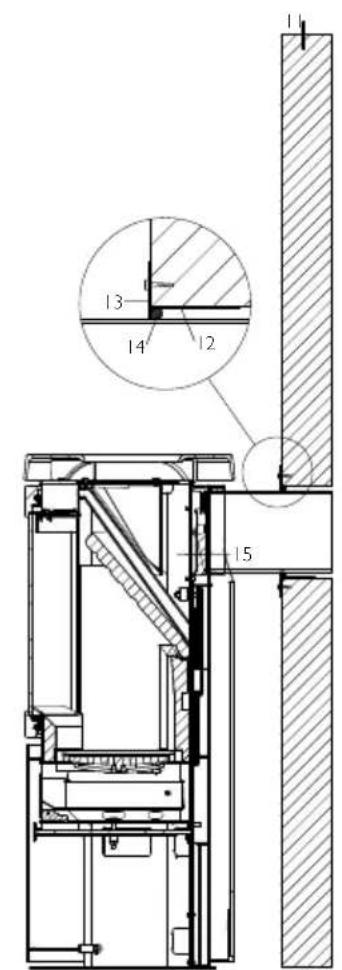

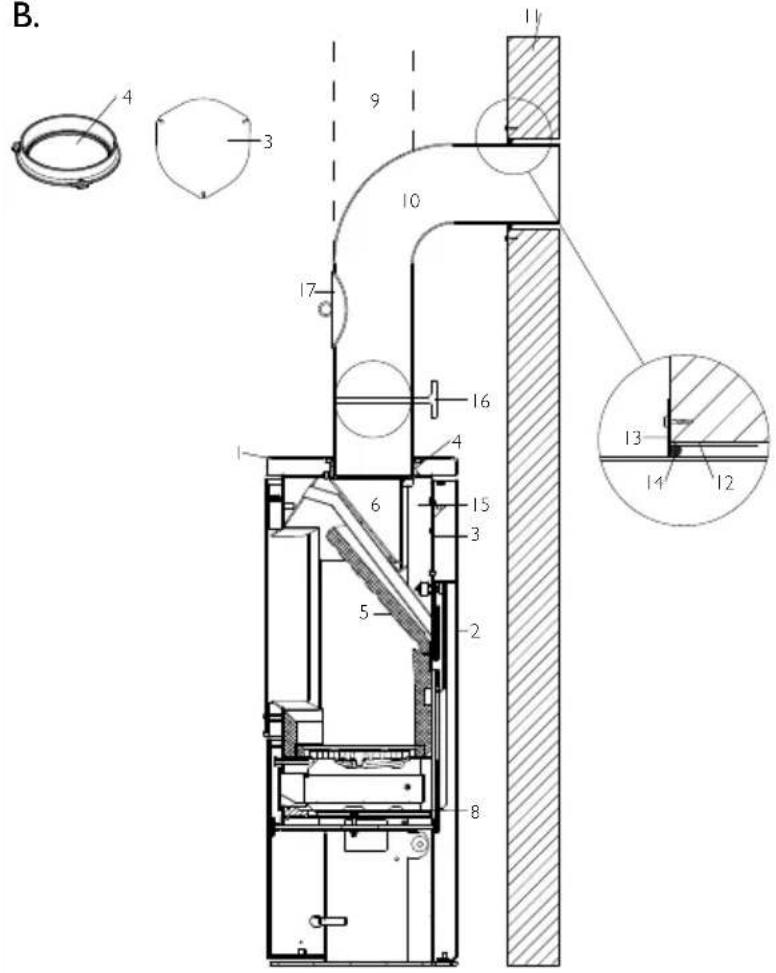

Coupe verticale du conduit de fumées (Illustration B et C):

B: Sortie de fumée, par le haut. C: Sortie de fumée arrêté.

• Conduit de raccordement (9) en acier.
• Coude HWAM (10) s'ajustant dans le manchon de sortie des fumées du poële.
  Cheminee maconnée (11).
• Manchon (12) encastre dans la maconnerie. S'adapte au conduit de raccordement.
• Rosace (13). Dissimule le scellement effectué autour du manchon dans la maçonnerie.
• Jointure (I4). A boucher à l'aide d'un cordon d'étanchéité.
  Conduits de fumée (15) du poèle HWAM.
• Clé de tirage (16) (placeé dans le conduit de raccordement).
• Trappe de ramonage (17).

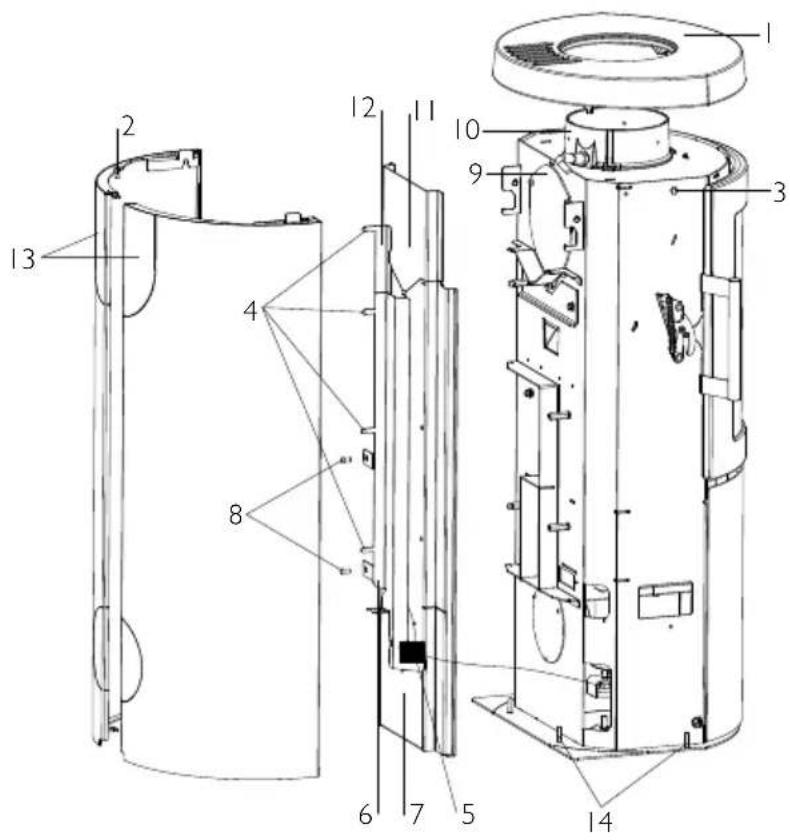

Changer l'évacuation des fumées du haut vers l'arrière HWAM 3120 (scheme E)

I. Soulevez la plaque supérieure en fonte (I) du poèle.
2. Retirez les deux côts du poèle en desserrant la vis (2) pour l'enlever. Contentez-vous de desserrer les deux vis (3), sans les enlever. Soulevez les côts.
3. Desserrez les accessoires de fixation des cables (4) et retirez les cables.
4. Tirez sur la connexion pour dégager la sonde lambda (5) du support de l'accessoire de fixation (6).
5. Demontez le bouclier de chaleur (7) et le support de l'accessoire de fixation (6) en devissant les 2 vis (8).
6. Demontez la plaque de couverture (9).
7. Devissez le cercle des fumées (10) pour le monter à l'arrière du poèle.
8. Brisez la partie supérieure du bouclier de chaleur (11) et du support de l'accessoire de fixation (12), par exemple avec un marteau couple.
9. Remontez le bouclier de chaleur (7) e le support de l'accessoire de fixation (6) sur le poèle.
10. Remontez la connexion de la sonde Lambda (5) sur le support de l'accessoire de fixation (6).
I I. Remettez les deux cables entre les accessoires de fixation (4).
12. Montage de la plaque de protection. Placez la plaque de couverture sur l'orifice (sur la chambre de combustion, d'ou vous venez desterolir le cercle des fumées) et fixez-la avec les 3 vis.
13. Brisez les perforations préparées au laser (13) sur les plaques laterales.
14. Mettez les cots en place sur les ergots de guidage (14), puis sur les vis (3) que vous revissez pour finir.
15. Montez la plaque supérieure en fonte (I) sur le poèle.
16. Recouvre l'orifice de la plaque supérieure en fonte avec le couvercle supérieur (15).

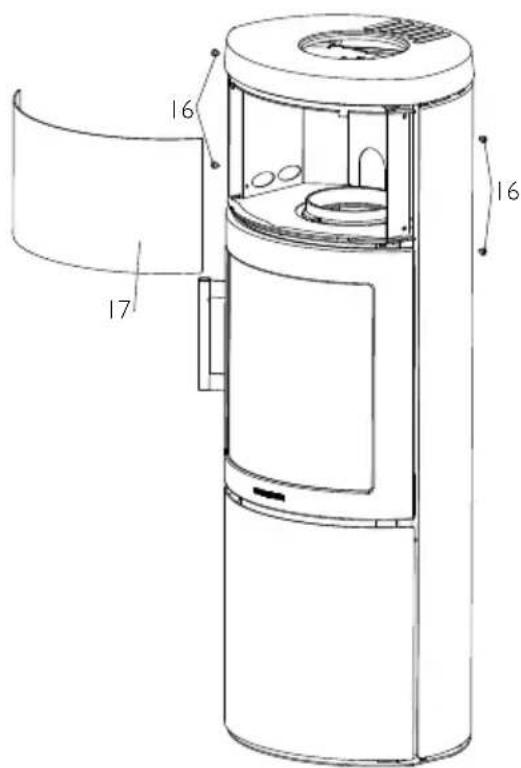

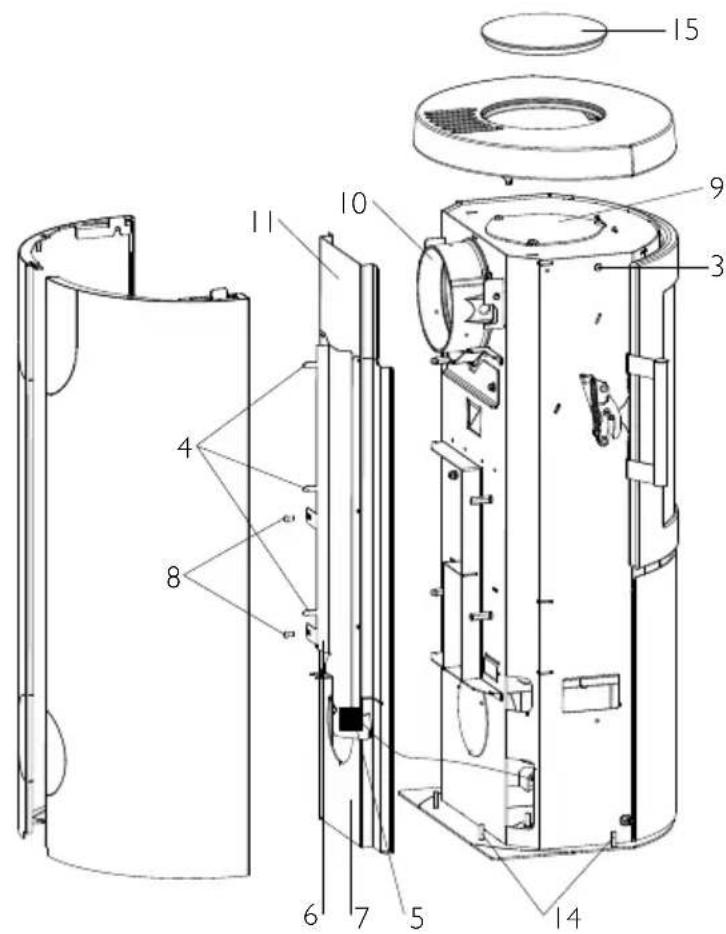

Changer l'évacuation des fumées du haut vers l'arrière HWAM 3130 (scheme E)

I. Soulevez la plaque supérieure en fonte (I) du poèle.
2. Retirez les deux cotsés du poèle en desserrant la vis (2) pour l'enlever. Contentez-vous de desserrer les deux vis (3), sans les enlever. Soulevez les cotsés.
3. Desserrez les accessoires de fixation des cables (4) et retirez les cables.
4. Tirez sur la connexion pour degager la sonde lambda (5) du support de l'accessoire de fixation (6).
5. Demontez le bouclier de chaleur (7) et le support de l'accessoire de fixation (6) en devissant les 2 vis (8).
6. Demontez la plaque de couverture (9).
7. Desserrez les deux vis (16) situées de chaque côté du compartment thermique et maintainant la plaque avant (17) de celui-ci, puis retirez la plaque avant.
8. Retirez le thermomètre du cercle des fumées.
9. Dévissez le cercle des fumées (10) pour le monter à l'arrière du poèle.

1. Remontez le thermomètre dans le cercle des fumées en introduisant le capteur environ 3 cm dans le cercle des fumées et pliez-le pour qu'il soit tourné vers le capteur lambda.
   I I. Montage de la plaque de protection. Placez la plaque de couverture sur l'orifice (sur la chambre de combustion, d'ou vous venez desterolir le cercle des fumées) et fixez-la avec les 3 vis.
2. Brisez la partie supérieure du bouclier de chaleur (I I) et du support de l'accessoire de fixation (I2), par exemple avec un marteau couple.
3. Remontez le bouclier de chaleur (7) e le support de l'accessoire de fixation (6) sur le poèle.
4. Remontez la connexion de la sonde Lambda (5) sur le support de l'accessoire de fixation (6).
5. Remettez les deux cables entre les accessoires de fixation (4).
6. Remontez l'avant (17) de l'accumulateur de chaleur.
7. Brisez les perforations préparées au laser (13) sur les plaques laterales.
8. Mettez les cots en place sur les ergots de guidage (14), puis sur les vis (3) que vous revissez pour finir.
9. Montez la plaque supérieure en fonte (I) sur le poèle.
10. Recouvre l'orifice de la plaque supérieure en fonte avec le couvercle supérieur (15).

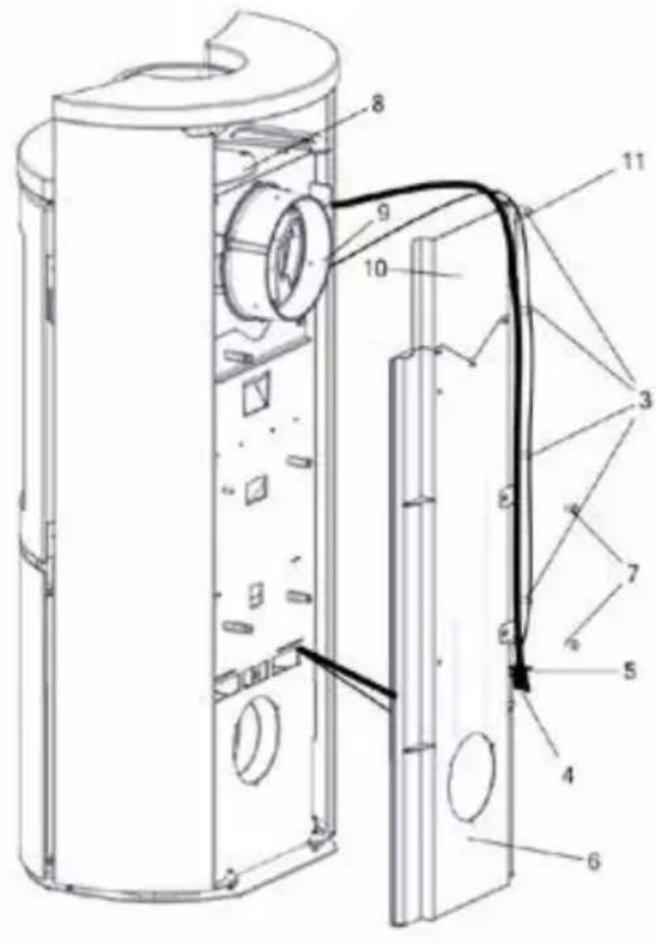

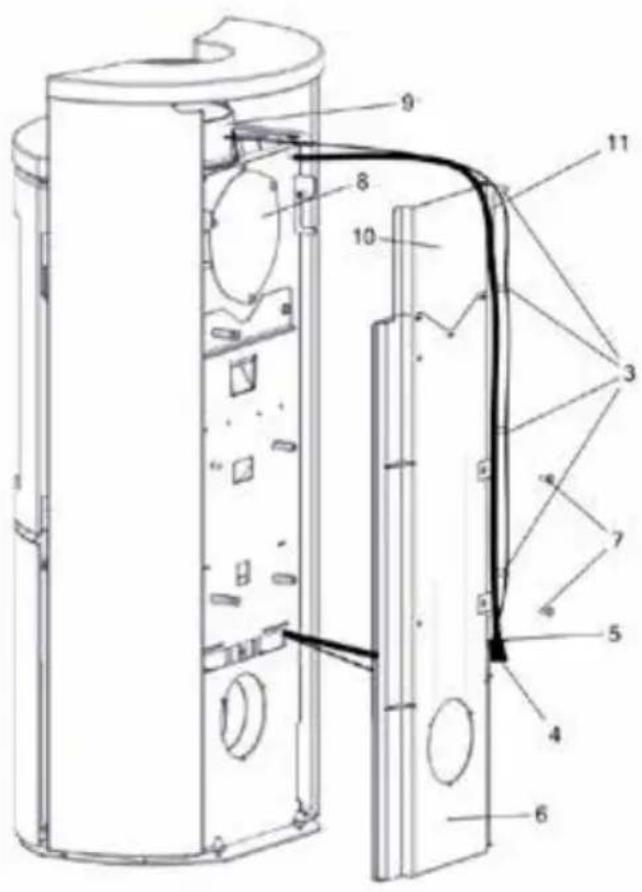

Changer l'évacuation des fumées du haut vers l'arrière HWAM 3220 (schéma F)

1. Levez la plaque arrête (I) pour la retirer du poèle, de manière à ce qu'elle soit dégagée des ergots de guidage de la plaque de fond du poèle. La plaque arrête a une découvert pour le conduit de fumée. Brisez la plaque (2) à l'intérieur de cette découvert afin d'obtenir un orifice dans la plaque arrête correspondant au conduit de fumée.
2. Desserrez les accessoires de fixation des câbles (3) et retirez les câbles.
3. Tirez sur la connexion pour degager la sonde lambda (4) du support de l'accessoire de fixation (5).
4. Demontez le bouclier de chaleur (6) et le support de l'accessoire de fixation (5) en devissant les 2 vis (7).
5. Demontez la plaque de couverture (8).
6. Dévissez le cercle des fumées (9) pour le monter à l'arrête du poèle.
7. Brisez la partie supérieure du bouclier de chaleur (10) et du support de l'accessoire de fixation (11), par exemple avec un marteauouple.
8. Remontez le bouclier de chaleur (6) e le support de l'accessoire de fixation (5) sur le poèle.
9. Remontez la connexion de la sonde Lambda (4) sur le support de l'accessoire de fixation (5).
10. Remettez les deux câbles entre les accessoires de fixation (3).
    I I. Placez la plaque de couverture (8) sur l'orifice (sur la chambre de combustion, d'ou vous venez de retirer le cercle des fumées) et fixez-la avec les 3 vis.
11. Placez la plaque arriere (I) sur les ergots de guidage à l'arrête de la plaque de fond du poèle. Appuyez ensuite sur la plaque arriere contre le poèle. Levez la plaque arriere et appuyez légerement vers l'intérieur pour qu'elle s'emboîte dans l'encoche.

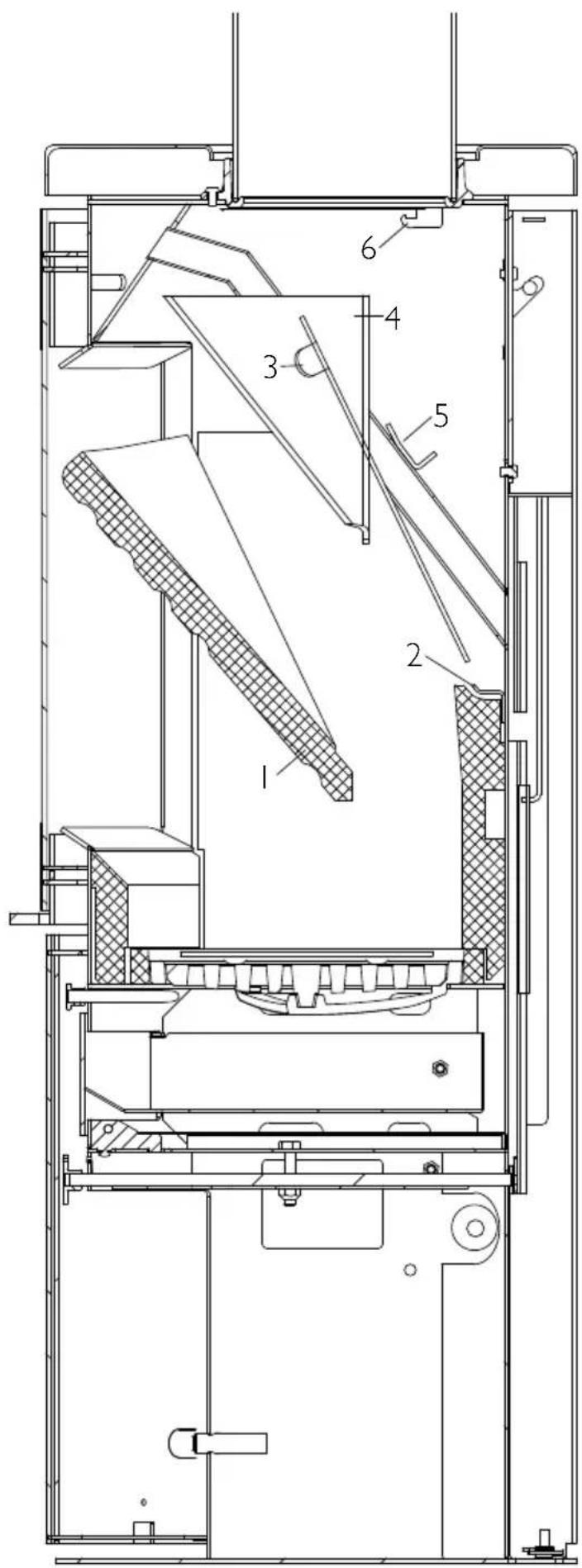

Montage des pieces détachées

Avant l'installation du poèle, vérifie que toutes les pieces détachées ont été correctement installées. Coupe verticale des poëles (Illustration B):

• Plaque supérieure (I)
• Sortie arrirée des fumées (3). Fermée à l'usine avec une contre-plaque. De cette manière, la sortie arrirée des fumées est cachée derrière la plaque.
  Sortie de fumée, par le haut (4)
• Clayette (5). Doit reposer sur le support d'acier et sur les supports lateraux.
• Plaque de conduit (6) en 2 parties. Chaque moitié est fixée à un crochet sous la plaque supérieure. Pousser les deux moitiés Ensemble dans le support derrière le conduit d'aération. Une fois le poèle installé, retire des deux crochets, la protection de transport en la tordant à l'aide d'une pince ou d'un tournevis.

• Plaque d'habillage amovible (2). Doit toujours être montée sur les poèles installés contre une cloison inflammable.

• Bouclier (8) place sous le cendrier. Peut servir de couvercle au cendrier lorsque l'on retire celui-ci pour le vider.

Connexion et préparation de HWAM Autopilot IHS™

I. Branchez

a) à une prise normale de 230V et
b) à l'airbox dans le compartment à bois sous la chambre à combustion (faites passer le fil à travers l'ouverture d'air en bas, entre la plaque latérale et la plaque arrêté, à gauche du poële vu de l'avant). Une marque sur l'airbox indique où connecter la prise. Voir notre photo du branchement de l'airbox.

Airbox sans connexion électrique Airbox avec connexion électrique

1. Mettez 3 piles AA dans la télécommande. Lorsque le logo IHS disparait du cadran, la télécommande est prete à l'emploi.
2. La télécommande et le poèle doivent être connectés (connexion assurée dans nos ateliers)

Si la ligne d'etat au bas du cadran est vierge ( et divisée en trois, le poèle et la télécommande sont connectés.

Si la ligne d'etat est en pointillés, le poèle et la télécommande ne sont pas connectés (1. Assurez la connexion (quand le cadran n'est pas allumé) en appuyant sur

le bouton jusqu'à apparition du menu avancé. Par petits appuis sur le bouton, trouvez le texte "Link to stove", marquez-le et attendez qu'il s'inscrite au menu. Par petit appuis sur le bouton, trouvez aussi le texte "Connect", marquez-le et patientez à nouveau. Quand s'affiche le texte "Please cycle stove power", débranchez la prise, puis rebranchez-la. Appuyez à nouveau sur le bouton. Si le message "Connected to stove" apparait sur le cadran, le poèle et la télécommande sont connectés. Un simple appui sur le bouton vous permet de revenir au menu principal. Si vous ne touchez plus le bouton, la télécommande quitte automatiquement le menu et revient à l'affichage de départ.

1. Executez l'autotest HWAM Autopilot IHSM:

L'autotest du pilotage electronique a lieu avant d'allumer le premier feu dans le poèle (assurée dans nos ateliers). L'autotest n'est pas exécuté tant que le poèle est froid et en attente ( ( ligne d'etat non marquee). Veillez à ce que l'affichage ne soit pas actif, c.-à-d. qu'il ne soit pas éclairé ( adran s'éclaire ayant un long appui sur le bouton, le poèle se prépare

au lieu a'être allumé (boîte d'allumettes sur le cadran) et l'autotest est impossible. Appuyez env. 5 secondes sur le bouton de la télécommande pour entrer dans le menu. Appuyez sur le bouton jusqu'à afficher "Selftest" (Autotest). Patientez quelques secondes jusqu'à ce que la télécommande affiche le menu "Selftest" (Autotest). Appuyez sur le bouton jusqu'à afficher "Engage" (Connector). L'Autotest démarre en l'espace de quelques secondes.

L'exécution de l'Autotest assure le fonctionnement correct de toutes les fonctions de base.

L'Autotest consiste en quatre types de test :

• Test logiciel
• Test du capteur de température et calibrage au besoin
• Test de l'analyseur d'oxygène et calibrage au besoin
  Test des trois clapets moteurs et calibrage au besoin

La télécommande vous répond "Pass" quand tout va bien, et "Failed" quand il y a un souci. Le message "Failed" peut aussi s'afficher si vous avez préparé le poèle pour l'allumer (boîte d'allumettes sur le cadran) avant l'autotest. Si vous coupez le courant puis remettez sous tension, le programme passé en mode d'attente (standby) et l'autotest est effectué. Le message "Not completed" sur le cadran indique que l'autotest n'a pas pu se faire parce que le poèle n'est pas tout à fait refroidi ni en attente.

1. La télécommande doit se trouver dans la même piece que le poèle, sans être directement exposée à la chaleur du poèle ou aux rayons du soleil. En effet, la télécommande fait fonction de thermomètre. La température ambiente, directement transmise au pilote électronique du poèle, contribue à la régulation intelligente de la combustion. Vous pouvez accrocher au mur le support fourni pour la télécommande.

La cheminée

La cheminée est le moteur du poèle et donc essentielle au fonctionnement de ce dernier. Le tirage de la cheminée cree une depression dans le poele. Cette pression negative expulse la fumee du poele, aspire par le clapet l'air destiné au nettoie-vitre qui elimine toute suite et alimente l'air nécessaire a la combustion au moyen du pilote automatique HWAM Autopilot IHSTM.

Le tirage se forme en raison de la différence de température entre l'intérieur et l'extérieur de la cheminée. Plus la température à l'intérieur de la cheminée est élevée, plus le tirage sera fort. Une cheminée maconnée met plus de temps à chauffer qu'une cheminée en acier. Si le tirage est mauvais dans la cheminée du fait des conditions météo, il est très important de rechauffer la cheminée le plus vite possible. Il s'agit d'obtenir rapidement des flammes. Utiliser du bois fendu très mince ou un bloc d'allumage supplémentaire,

Après une longue période de non utilisation, il est important de vérifier qu'il n'y a pas de blocage dans le conduit de la cheminée.

Plusieurs dispositions de raccord sont possibles pour la même cheminée. Vérifier cependant les règlements en vigueur.

Mal utilisée, une bonne cheminée peut mal fonctionner. Inversement, une mauvaise cheminée peut fonctionner de façon satisfaisante si elle est bien utilisée.

Ramonage de la cheminée

Faire ramoner la cheminée une fois par an pour prévenir le risque de feu de cheminée. Nettoyer en même temps le conduit et la chambre à combustion au-dessus de la chicane de fumée. Si la cheminée est trop haute pour permettre un nettoyage par le haut, monter une trappe de nettoyage

En cas de feu de cheminée ou de surchauffe, HWAM Autopilot IHSM Veille àmettre le système en mode de sécurité et à régler automatiquement tous les clapets pour que le feu s'éteigne vite. N'ouvre pas la portepour ne pas ranimer le feu.Contactez les pompiers.Avant de refaire du feu,mandez au ramoneur de contrôler la cheminée.

Résultats de tests nominaux selon EN 13240
Rendement calorifique 4,5 kW
Température du gaz de combustion EN 13240 point de mesure 238°C
Température du gaz de combustion mesurée à la sortie 307°C
Débit massique du gaz de combustion 3,66 g/s
Rendement 83,4 %
Résultat des essais d'après NS 3058
Émission de particules 2,45 g/kg

La télécommande est l'interface utilisateur de HWAM Autopilot IHS™. Les fonctions La télécommande mesure en tout temps la température ambiente. Placez-la en un lieu sans forté chaleur telle que la chaleur directe du poèle ou du soleil.

Réglez sur la télécommande le niveau de chaleur voulu, tel que vous le faites sur le thermostat d'un radiateur. La télécommande émet les données de température ambiente et de niveau de chaleur souhaité par ondes radio vers l'airbox du poèle (système de pilotage).

Les fonctions de la télécommande sont décrites ci-dessous. L'affichage normal de la télécommande visualise 4 choses à la base :

I) Température ambiente
2) Niveau des piles de la télécommande
3) Réglage thermostat (niveau de chauffage voulu)
4) Ligne d'etat (indique les stades de combustion)

Bouton :

Activation prolongée - seulement quand le cadran n'est pas éclairé = menu avancé
Brève activation - en phase de mise en route ou de combustion = réglage du thermostat (souhaité niveau de chauffage)

Brève activation - en attente ou en phase de combustion = mise en route du poële, c.-à-d. préparation du poële pour l'allumer.

Description des symboles
IHS	Logo IHS Apparaitès que vous allumez la télécommande, p. ex. après avoir changé les piles.
21°C	Température ambiente La température ambiente est affichée au centre du cadran. La température ambiente est mesurée là où se trouve la télécommande. La mesure de la température ambiente sert à piloter la combustion et à:gérer l'alarme de ravitationnement du feu. Ne placez pas la télécommande àproximé du poèle ni directement exposée aux rayons du soleil afin de ne pas fausser la lecture de la température ambiente.
00000	Niveau des piles Niveau des piles de la télécommande. Quand les piles sont au minimum, il faut les changer. Les piles ont normalement une durée de vie d'entre six mois et un an.
Réglage du thermostat HWAM Autopilot IHS™ se charge deMAINTRER la température de la pièce au niveau voulu. Le thermostat fonctionne tout comme un radiateur. Choisissez sur la télécommande le niveau souhaité en fonction des dimensions de la pièce et autres. Vous pouvez régler le thermostat sur six niveaux: (Niveau 0 - 5, où le niveau 3 est une moyenne de 22-24°C). Niveau 0: Régulation de la combustion à son niveau le plus bas (3-4 kW) pas de gestion de la température ambiente Niveau 1-2: Régulation de la température ambiente, niveau bas (env. 18-22°) Niveau 3: Régulation de la température ambiente, niveau moyen (env. 22-24°) Niveau 4: Régulation de la température ambiente, niveau haut (env. 24-26°) Niveau 5: Régulation de la température ambiente maximale rumtemperatur (env. 27-29°). Le niveau 5cherche à atteindre la température ambiente la plus élevé possible le plus vite possible, à préconiser si vous souhaitezCHAuffer au plus vite une piece froide. Une fois que la température ambiente se rapproche du niveau voulu, choisissez sur la télécommande le niveau de chaleur souhaité.
Ligne d' état La ligne d' état se trouve en bas sur le cadran. Elle indique l'état de combustion du système. Pas de contact avec l'airbox. En contact - mais en attente. Phase initiale de la combustion. Phase de marche de la combustion Phase finale de la combustion.
Allumage du feu: Le poèle est prêt pour allumer un feu et les registres s'ouvrent. Ce symbole apparaît en appuyant 2 fois sur la télécommande en état d'atte ou en phase finale de la combustion. Ce symbole apparaît aussi si, en phase de combustion, vous appuyez deux fois sur la télécommande. Dans le cas spécifique, cela ne peut pas dire que vous foulez rallumer, sinon que vous avez demandé l'ouverture des clapets du poèle pour assurer que le bois ravitaillé a l'air nécessaire pour bien prendre feu.
Alarme de ravitation du feu Dès que la combustion produit des braises, l'alarme averit de la nécessité de ravitation le feu. L'alarme se déclenché trois fois à 10 secondes d'intervalle, accompagnée d'un signal sonore. Quantité de bois à ravitailler, trois niveaux possibles : Petite quantité (700 - 1 200 g) Moyenne quantité (1 000 - 2 000 g) Grosse quantité (1 800 - 3 000 g) Il faut toujours ravitailler 2 bûches à la fois, même quand vous ne ravitatelez qu'une petite quantité de bois. La température fait carburer le bois. 2 bûches tiennent mistrés le chaleur et leur température monte plus vite.
Rappel de l'alarme de ravitation du feu Si l'alarme de ravitation du feu s'est déclenchée et que le feu n'a pas été ravitationné, ce symbole apparaît au coin haut gauche. Si le symbole est affché depuis longtemps, la température des fumées est peut-être si basse qu'il s'avéré nécessaire de rallumer le feu pour alimenter plus d'air dans le poèle (pour cela appuyez 2 fois sur la télécommande pour faire apparaitre le symbole d'allumage sur le cadran). Après avoir ravitationné le feu, surveillez toujours que la ligne d'état passée de la phase de combustion en phase de marche. Vous vous assurez ainsi que le poèle a enregistré l'alimentation de nouvelles bûches et que la combustion a la quantité d'air correcte. Le poèle enregistre le ravitationné de bois quand le niveau d'oxygène augmente en raison de l'ouverture de la porte. À la fin du stade de combustion, le taux d'oxygène dans la chamble à combustion et celui de la pièce peuvent être si proches l'un de l'autre que l'ouverture de la porte ne se traduit pas par une hausse du taux d'oxygène. Si la ligne d'état ne passée pas de phase de combustion à phase de marche peu après le ravitationné, appuyez 2 fois sur la télécommande pour faire apparaitre le symbole d'allumage (boîte d'allumettes).
Actualisation Chaqueactualisation de l'Airbox (par un technicien) est signalée sous cette forme.
Menu avancé La télécommande offre un menu dans lequel modifier les régliages avancés. Appuyez sur le bouton de la télécommande pendant 5 secondes pour afficher le menu avancé : Menus principaux : • Son (activé ou muet) • Autotest (pour lancer l'Autotest/"selttest", p. ex. après uneactualisation du service technique) • Info système (version du calculiel de l'Airbox et de la télécommande) • Connexion avec le poîle/"Link to stove" (utile pour faire correspondre la télécommande et l'Airbox, fonction effectué dans nos ateliers).
# !	Alarmes d'entretien En présence d'une alarme d'entretien, vous pouvez continuer à allumer le poège mais il convient de contacter votre distributeur au plus vite. N'oubliez pas d'indiquer le code d'erreur affché sur le cadran. Il se peut que le poège brûle mal.
# !	Alarmes de sécurité En présence d'une alarme de sécurité, n'allumez pas le poège. Contactez votre distributeur au plus vite. N'oubliez pas d'indiquer le code d'erreur affché sur le cadran.

Mise au rebut et récapération

Quand you vou débarrasssez des piles de la télécommande, ne les jetez pas à la poubelle et respectez les reglementations nationales.

C∈

Conformité réglementaire

Conforme aux Directives europeennes 72/23/CEE et 2004/108/CEE.

GUIDE DE CHAUFFAGE - BOIS

La laque se durcit lors de la première utilisation. Ouvrez donc très prudemment la porte et le tiroir à cendres. Sinon les joints risquent de rester bloqués dans la laque. La laque peut aussi dégager des odeurs désagréables. Veiliez donc a ce que la piece soit bien aérée.

Informations concernant le combustible

Types de combustibles autorisés

Le poèle est conforme aux normes europeennes EN uniquement pour la combustion de bois. Il est conseilé d'utiliser du bois fendu sec avec une teneur en eau maximale de 18% . La combustion de bois humide est moins bonne pour l'environnement et pour la rentabilité. Nous vous conseillons d'acquerir un hygromètre afin de vérifier continuèlement le taux d'humidité du bois avant son utilisation.

Types de bois conseillés

Tous les types de bois tels que le bouleau, le hêtre, le chêne, l'orme, le frêne, les conifères et les arbres fruitiers peuvent être utilisés dans votre poèle. Ce qui fait la différence, ce n'est pas la combustibilité du bois mais son poids au m³. Le hêtre pèse plus au m³ que le sapin, par exemple. Il faudra donc davantage de sapin que de hêtre pour produit la même quantité de chaleur.

Types de combustibles à proscrire

Il est interdit de brûler les matériaux suivants : imprimés • agglomeré • matières plastiques • caoutchouc • combustibles liquides • déchets tels que cartons de lait • bois vernis, peint ou impregné. Ces matériaux sont probhibés puisque leur combustion dégage des matières nuisibles à la santé et à l'environnement.

Ces produits peuvent aussi endommager leur poèle et leur cheminée et leur utilisation entraine une perte de garantie.

Stockage du bois

Pour obtenir une teneur d'eau de max. 18% , stockez le bois à l'abri pendant au moins 1 an, de préférence au soleil et à l'air.

Le bois doit être sec (teneur d'eau max. de 18%) avant de le rentrer à l'intérieur. Il est conseillé de garder le bois à brûler pendant quelques jours à l'intérieur.

Dimensions conseillées

Il est important de respecter les dimensions des bûches pour obtenir une bonne combustion. Ces dimensions sont les suivantes.

Type de bois Longueur en cm Diamètre en cm
Bois d'allumage (fendu mince) 25 à 30 2 à	5
Büches fendues 25 à 30 7 à 9

Instructions spéciales pour poêles revêts de stéatite

La stéatite est un produit naturel qui doit s'adapter aux changements de température. Nous vous recom-mandons de procéder comme suit :

I. Premier feu (stéatite)

Placez 2 bûches (de 5-8 cm de diamètre) à l'horizontal au fond de la chambre de combustion. Au-dessus, placez 5-8 morceaux de petit bois en les croisant. Déposez 2 cubes allume-feu dans la couche supérieure de petit bois. Appuyez deux fois sur la télécommande pour faire apparaitre le symbole du feu. Allumez les cubes et refermez la porte. Sur la télécommande, réglez la température au niveau 1. Laissez le feu se consommer et ne ravitailliez pas même si l'alarme de ravitationnement du feu se déclenché. Une fois le feu complètement éteint, ouvre la porte et laissez-la ouverte pendant que le poèle se refroidit à la température ambiente.

2. Deuxieme feu (stéatite)

Placez 2 bûches (de 5-8 cm de diamètre) à l'horizontal au fond de la chambre de combustion. Au-dessus, placez 5-8 morceaux de petit bois en les croisant. Déposez 2 cubes allume-feu dans la couche supérieure de petit bois. Appuyez deux fois sur la télécommande pour faire apparaitre le symbole du feu. Allumez les cubes et fermez la porte. Sur la télécommande, réglez la température au niveau 2. Dès que l'alarme de ravitationnement du feu se déclenché, remettez du bois. Remplissez à moitié la chambre de combustion avec du bois sec d'environ 7 à 9 cm de diamètre. Laissez le feu se consommer et le poèle refroidir à température ambiente avant de le rallumer.

3. Troisième feu (stéatite)

Reprenez comme pour le deuxième feu, mais utilisez plus de bois cette fois, puis reglez la temperature au niveau 3 sur la télécommande. Laissez le feu se consommer et, une fois le feu eteint, laissez a nouveau le poèle se refroidir.

Ravitation par la suite

Suivez les instructions du mode d'emploi, sous "Pour allumer le feu" et "Pour ravitailler le feu".

Pour allumer le feu

Bien allumer le feu est très important pour une bonne combustion. Un poèle froid et une cheminée froide sont deux défis pour la combustion. Il faut que les fumées attaignent le plus vite possible une température élevée. Ce n'est que quand les fumées tournent autour de 350^ C que la combustion est favorable à l'environnement.

Placez 2 bùches (de 5-8 cm de diamètre) à l'horizontal au fond de la chamre de combustion. Au-dessus, placez 5-8 morceaux de petit bois en les croisant. Déposez 2 cubes allume-feu dans la couche supérieure de petit bois. Appuyez deux fois sur la télécommande pour faire apparaitre le symbole du feu. Allumez les cubes et refermez la porte. Sur la télécommande, réglez la température au niveau souhaité.

Si la température des fumées n'atteint pas les 350^ C souhaités dans l'espace de 15 minutes, la télécommande lance une alarmé même si les buches sont enflammées. Cette alarme peut paraitre déplacée, mais elle est causée par une élevation trop lente de la température. Faire brûler du petit bois élève souvent la température.

HWAM Autopilot IHS™ ferme les 3 clapets une fois que le poèle ne brûle plus (qu'il est en attente). L'air chaud ambient ne pénétre donc plus dans la cheminée (perte d'énergie). Ceci peut par contre signifier que

la cheminée est très froide lorsqu'vous allumez le feu. Il est en certains cas nécessaire de contribuer à un meilleur tirage en brûlant quelques pages de journaux sur les bûches. Merci de consulter www.hwam.com pour plus de détails sur le fonctionnement de la cheminée.

Important! N'ouvrez pas le tiroir à cendres pendant que vous allumez le feu; pour que le pilote intelligent puisse fonctionner, le tiroir à cendres doit rester fermé pendant que le poèle est allumé. N'ouvrez la porte que pour allumer le feu, pour le ravitailler ou pour nettoyer.

Fonctionnement du thermostat

Comme point de départ, HWAM Autopilot IHSM assure une combustion favorable à l'environnement et s'adapte à la température ambiente souhaitée. La fonction de thermostat est comme celle d'un radiateur. Reglez le niveau de chaleur youlu pour la piece dans laquelle se trouve le poèle. Une fois que le thermostat est réglé au niveau souhaité, le pilotage s'adapte autant que possible à la température ciblée.

• Quand la tempéature ambiente est inférieure au niveau de chauffage souhaite, le pilotage élève la tempéature des fumées afin d'augmenter l'émission de chaleur du poële.
• Quand la température ambiente dépasse le niveau de chauffage souhaité, le pilotage baise la temporé-rature des fumées pour prolonger la vie des braises le plus possible avant de ravitailler le feu. Ceci en vue de réduire l'émission de chaleur du poèle, mais aussi de permettre de ravitailler le feu sans avoir à rallumer. Si la température ambiente chute au-dessous du seuil voulu, la phase de braises est écourte et le système lance une alarme de ravitationnement. Le système lance un signal de ravitationnement des que la température des fumées tourne autour de 180^ C; à 100^ C, le système se met en position d'attente et tous les clapets se referment.
• Si la température ambiente est largement inférieure au niveau souhaite, le pilotage élève la température des fumées. Si cette hausse de température n'est pas satisfaisante, le pilotage émet une alarmé de ravitationnement dans l'attente d'une nouvelle charge de bois pour atteindre le niveau de chaleur voulu dans la pierce.
• Si la température ambiente après le ravitationnement n'a toujours pas atteint le niveau souhaite, c'est peut-être en raison de l'humidité du bois ou d'un manque de tirage dans la cheminée. La température des fumées doit toujours tendre à être de min. 350^ C par égard à l'environnement.

Pour ravitailler le feu

Lorsque l'alarme de ravitationnement du feu se déclenché, le poèle est prét à receivevoir du bois. La télécommande vous recommende qu'elle quantité de bois ravitailler.

Faible quantité de bois 1200 g) (1000 - 2000

Moyenne quantité de bois -3000g)

Grosse quantité de bois

Par égard à la combustion, mettez au moins deux bûches à la fois, même si vous ne devez alimenter qu'une petite quantité de bois. Vous pouze aussi désirir de ne pas ravitailler le feu. Le feu s'éteindra automatiquement après un certain temps.

Il arrive dans de rares cas que le système n'enregistre pas les nouvelles buches. P'ex. quand le taux d'oxygène dans la chambre de combustion est si élevé, en raison de laasse temperature des fumées, qu'il n'enregistre pas de hausse du taux d'oxygène malgré les portes ouvertes. Avec chaque ravitaillement de bois, contrôlez la ligne d'etat sur la télécommande. Peu après le ravitationlement, la ligne s'allume au centre ( ), dans la case qui indique la phase de marche de la combustion. Si la combustion est en attente, appuyez 2 fois sur la télécommande pour faire apparaitre la boite d'allumettes.

Pendant la combustion, la surface extérieure du poèle se réchauffe. Une certaine prudence est donc de rigueur.

Combustion au charbon, aux briquettes de bois et au coke

Le poèle n'est pas homologué pour la combustion au charbon ou au coke. On peut néanmoins y brûler des briquettes, en les plaçant sur les braises de bois.

L'utilisation d'autres types de combustibles que le bois provoque des dépots de suie sur le verre.

Commande du registre dans le compartment thermique - HWAM 3130

Un registre, placé derrière le poële, entre la plaque supérieure du poële et le compartment thermique, permet d'ouvrir et fermer pour l'air de convection dans le compartment thermique. Pour ouvrir l'air de convection, déplacer le registre à gauche et pour le fermer le déplacer à droite.

Pour accumulator le plus rapidement possible la chaleur dans la pierre ollaire du compartment thermique, il est recommendé que le registre de convection soit fermé pendant la combustion.

Avec le registre de convection fermé, le compartment thermique maintient le plus longtemps possible la chaleur accumulée dans la pierre ollaire du compartment thermique. En ouvrant le registre, la chaleur de la pierre ollaire du compartment thermique va par contre se diffuser très rapidement dans la piece.

GÉNÉRALITÉS

Chaleur rapide ou forte

Pour obtenir une chaleur rapide ou forte, brûlez un grand nombre de bûches de petite taille.

Combustion maximale

Remplissage maximal par heures :

Bois: 2,4kg

Si ces limites sont dépassees, le poèle n'est alors plus couvert par la garantie de fabrication, et risque d'être endommagé par la trop forts chaleur. Le poèle est approvéd pour utilisation intermittente.

Intervalle de replissage

Intervalle de replissage normal en rendement nominal

Bois: 65 min

Combustion longue

Pour ralentir au plus la combustion, reglez la températe ambiente au niveau 0. La températe des fumées émises est alors aussi basse possible et les glaires durent un maximum.

Pour obtenir la meilleure combustion possible

HWAM Autopilot IHSTM est conçu de sorte à assurer la combustion la plus propre et la plus économique possible. Pour une bonne combustion, il faut que le feu reçoive en temps d' un volume correct d'oxygené à l'endroit youlu dans la chambre de combustion. HWAM Autopilot IHSM tient compte des facteurs externes variables, mais il est important de brûler du bois propre et sec (taux d'humidité de 16 à 18%). Pour plus de détails, consultez www.hwam.com.

Nettoyage du verre

Il est recommandé d'essuyer le verre une fois le poèle eteint, de préfERENCE avec du papier essuie-tout.

Types de combustibles

Le poèle peut subir des dommages à hautees temperatures, par exemple un blanchiment de la vitre. Pour eviter cela, fermez toujours le tiroir à cendres pendant la combustion. Soyez aussi très prudent si vous utilisez un combustible degageant une chaleur importante, comme par exemple des briquettes. Si la temperature des fumées dépasse 580^ , HWAM Autopilot IHS™ se met en position de sécurité et referme automatiquement le clapet d'air pour eviter toute surchauffe. Dans que la temperature chute à 450^ , la

combustionnormale reprend.

Il est recommendé d'utiliser du bois de boueau ou de hetre qui a ete débité et entroposé pendant au moins un an à l'extérieur, sous abri. Le bois doit etre sec (teneur d'eau max. de 18%) avant de le rentrer à l'intérieur. Il est conseilé de garder le bois à bruler pendant quelques jours à l'intérieur.

Les modèles sontapprovés selon la norme EN 13240,uniquement pour la combustion de bois. Il est interdit d'y brûler des panneaux de particules, du bois laqué, peint ou impréné, du plastique ou du caoutchouc.

ENTRETIEN

Nettoyage de l'extérieure du poèle

Ne proceder à l'entretien du poèle que lorsque celui-ci est froid. L'entretien quotidien se limite au strict minimum. Pour le nettoyage extérieur du poèle, nous vous conseillons de vous servir de votre aspirateur, équipé d'une Brosse à épousseter à poils doux. Vous pouvez également essuyer le poèle avec un chiffon doux ou avec un plumeau. Mais n'oubliez pas: Seulement lorsque le poèle est froid. N'utilise pas d'eau, d'alcool ou autre produit de nettoyage, cela pourrait endommager la laque.

Il est recommandé de nettoyer le poèle à fond une fois par an. Eliminer la cendre et la suite de la chambre de combustion. Graissez les charnières et le crochet de fermeture en atomisant uneGRAisse au cuivre liquide (qui supporte 1.100 °C), voir notre schéma G. Soulevez la ported d^ 12 cm et atomisez laGRAisse au cuivre dans le tourillon de la charnière.

Contrôle

Au moins tous les deux ans, faites effectuer un contrôle préventif approfondi de votre poète. Ce contrôle comprend entre autres:

Nettoyage à fond du poèle.
- Vérification des joints d'étanchéité. Changez les joints s'ils ne sont plus intacts ou s'ils ont durci.
- Contrôle des matériaux isolants. changement évientuel.
- Contrôle du fond/de la grille de secousse.

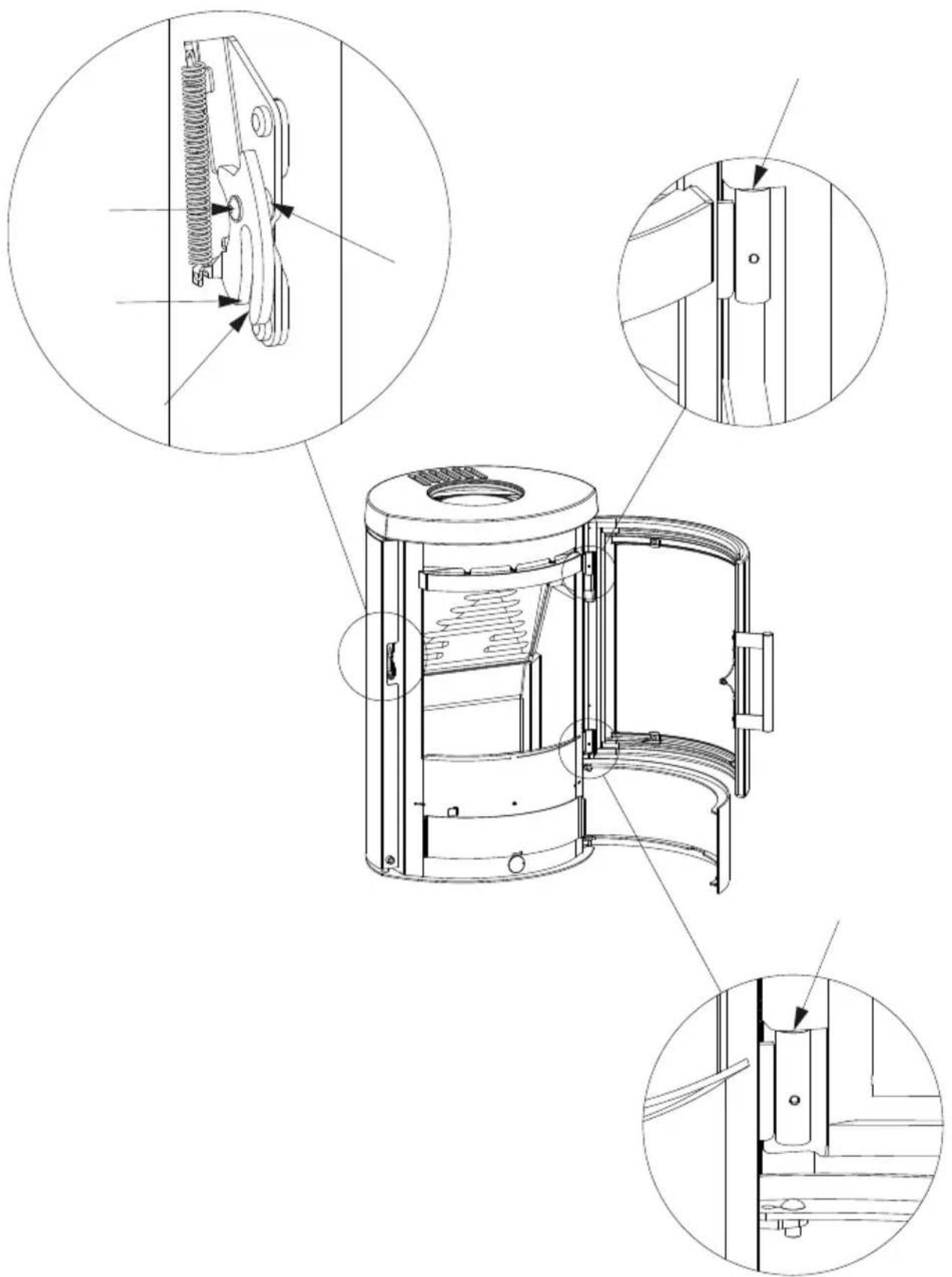

- Lubrification de charnières et le crochet de fermeture avec de laGRAisse de cuivre (illustration G).

Le contrôle doit être effectué par un installerateur qualifié. N'utiliser que des pieces de rechange d'origine.

Nettoyage du poèle interieur

Sortir la plaque de déviation et le déflecteur de fumée, avant le nettoyage (Illustration D).

• Retirez d'abord la clayette (1) du support d'acier (2) le plus au fond dans la chambre de combustion, en le soulevant. La faire descendre sous les supports (3) et la retarder en la faisant basculer.
• Retirer du support (5) derrière le conduit d'aération, chaque moitié de la plaque de conduit (4) en les boulevant puis les retirer du crochet (6) sous la plaque supérieure.

Cendres

Le dendrier se vide très facilement en l'enfilant dans un sac en matière plastique et en le returnant, puis en retardant le sac avec précaution. Les cendres seront enlevées par le service de ramassage des ordures menagères.

Attention, il peut y avoir des braises dans la cende jusqu'à 24 heures après l'extinction du feu!

Isolation

L'isoation de la chamre de combustion, efficace mais poreuse peut s'user avec le temps et etre endommagée. Le fait que l'isoation se fendille ne reduit en rien l'efficacite du poele. Il est cependant recommande de la remplacer lorsque I'usure a reduit l'isoation a moins de la moitié de son epaisseur d'origine.

Porte/verre

Si la porte en verre est souillée, vous la nettoirez facilement avec du papier cuisine imbibé d'eau que vous aurez aussi trempe dans les cendres. Nettoyez la vitre en frrottant de haut en bas. Essuyez avec du papier cuisine sec. Contrôler régulièrement l'état des joints de la porte et du cendrier. S'ils ne sont pas souples et intacts, les replacer. Utiliser exclusivement des joints originaux.

Surface

Normalement,aucun retraitement de la surface n'est nécessaire.D'eventuels defaults de la laque peuvent cependant etre réparés à l'aide d'un spray Senotherm.

Garantie

La garantie ne s'applique pas en cas de manque d'entretien!

Alarmes d'entretien

Vous pouvez continuer à utiliser le poèle mais il convient de contacter votre distributeur au plus vite. Il se peut que le poèle brûle mal.

DEFAUTS DE FONCTIONNEMENT

Verre couvert de suie

• Le bois est trop humide. Utilisez uniquement du bois qui a eté stocké au moins durant 12 mois sous un auvent et dont le taux d'humidité est de 18% environ.
• Il se peut que les joints de la porte ne soient plus étanches. Changer le joint.

Formation de fumée au moment d'ouvrir la porte

• Il se peut que le registre de la cheminée soit fermé. Ouvrir le registre.
• Le tirage de la cheminée est insuffisant. Voir paragraphe sur la cheminée ou contacter le ramoneur.
• La trappe de ramonage n'est plus étanche ou manquante. Changer ou installer une trappe de ramonage.
• Ne jamais ouvrir la porte tant que le bois est enflammé.

Combustion incontrôlée

• Le joint de la porte ou du cendrier n'est plus étanche. Changer le joint.

Alarmes de sécurité

N'utilisez pas le poèle. Contactez votre distributeur au plus vite.

En cas de défaut de fonctionnement auquel vous ne pouvez pas.Remédier,contacter le revendeur.

Procurez-vous la déclaration de rendement sur notre site par le biais du lien suivant :

HWAM 3120 avec Autopilot IHS™:

HWAM 3130 avec Autopilot IHSM:

HWAM 3220 avec Autopilot IHSM:
