BEDIENUNGSANLEITUNG TV EasyFold ML Goobay

DE BETRIEBSANLEITUNG EN USER'S MANUAL FR MODE D'EMPLOI IT ISTRUZIONI PER L'USO

1 Sicherheitschinweise 3

1.1 Allgemeines 3
1.2 Benutzergruppen 4
1.3 Warnstufen 4

2 Beschreibung und Funktion 5

2.1 Lieferumfang 5

2.2 benöttiges Werkzeug.. 6

3 Bestimmungsgemäßer Gebrauch 7

3.1 Nutzungsbeschränkungen 7

4 Montage 7

4.1 Vorbereitung 7
4.2 Wandmontage 8

4.2.1 Vorbereitung 8
4.2.2 Ausfuhrung 9

4.3 Flachbildschirmmontage 10

4.3.1 Flachbildschirme mit flacher Rückseite 10
4.3.2 Flachbildschirme mit gewölbter Rückseite 11

4.4 Einhängen des Flachbildschirms 11

5 Ausrichten des Flachbildschirms 12
6 Gewährleistung und Haftung 13
7 Pflege, Wartung, Lagerung und Transport 13
8 Problembehebung 14
9 Technische Daten 14
10 Informationen zum VESA-Standard 15

1 Sicherheitshinweise

1.1 Allgemeines

• Lesen Sie die beiliegende Produktdokumentation vollständig und sorgfällig vor Benutzung. Diese ist Bestandteil des Produkts.
• Beachten Sie die Sicherheitshinweise in Produktdo kumentation, auf Produkt und Zubehör, sowie auf der Verpackung.
• Benutzen Sie Produkt, Produkte und Zubehör nur in einwandfreiem Zustand.
• Bewahren Sie die Produktdokumentation für andere potentielle Benutzer und zum Nachlesen auf.
• Bei Fragen, Defekten, mechanischen Beschädigungen, Störungen und anderen nicht durch die Begleit Dokumentation behebbaren Problemen, wenden Sie sich an ihren Handler.

Lebensgefahr durch Ersticken

Kinder können an verschluckten oder eingeatmen Kleinteilen und Dammaterial ersticken.

Kleinteile und Dammmaterial gegen unbeabsichtigte Benutzung sichern.

Verletzungsgefahr durch Stolpern und Sturz

Ungänstig platzierte bzw. installierte Produkte können Personen verletzen.

Produkt, Produkte und Zubehör sicher platzie ren, installieren und transportieren.
Bei Arbeiten mit Lasten sich und den Arbeitsort sichern und von zweiten Person halten lassen.
Demontage-, Wartungs- und Reparaturarbeiten nur von Fachpersonal durchführten lassen.

Verletzungsgefahr durch Schneiden

Kinder konnen sich an Verpackungen schreiben.

Kleinteile und Verpackungen gegen unbeabsichtigte Benutzung sichern.

Verletzungsgefahr durch ungeeignete Umgebungsbedingungen

Extreme Umgebungsbedingungen können Personen verletzen.

Auf in der Wand liegende, stromfuhrende Kabel oder andere Leitungen achten und diese nicht beschädigen!
Nicht an Stellen mit direkter Sonneneinstrahlung bzw. starkem Licht montieren. Dies fordert das Ermüden der Augen.

Verletzungsgefahr durch bewegliche Produktteile

Bewegliche Produkte teile konnen Gliedmaßen einklemmen oder quetschen.

Gliedmaßen während des Gebrauchs nicht zwischen Scherteile halten.
Während des Gebrauchs auf die Beweglichkeit des Produktes achten.
Dieses kann sich von der Wand weg oder auf sie zu bewegen und seitlich ausschwenken.

Gefahr durch Selfsteingriffe und Zweckentfremdung

Selbsteingriffe und Zweckentfremdungen bergen unvorhersehbare Risiken und führen zum Erlösen von Gewährleistungs- und Garantieansprüchen.

Modifizieren und ändern Sie weder Produkt, Produktteile noch Zubehör!

Sachschaden durch inkompatible Produkt kombinationen

Inkcompatible Produktkombinationen erfüllen nicht die gewünschte Funktion, können Qualitätsverluste oder Sachschaden zur Folge haben.

Technische Daten aller verwendeter Produkte vergleichen. Diese müssen übereinstimmen oder im angegebenen Bereich liegen.

Sachschaden durch ungeeignete Umgebungsbedingungen

Falsche Umgebungsbedingungen konnen Sachen beschädigen.

Belastungen, wie Hitze und Kälte, Nasse und direkte Sonneneinstrahlung sowie Vibrationen und mechanischen Druck vermeiden.
Um Quell- und Ausgabegeräte sowie um Schwenk- und Neigebereich ausrei chend Platz für gute Belüftung und Beweglichkeit halten.

Das mitgelieferte Montagematerial ist ausschließlich für die Montage an massiven Stein- und Betonwänden geeignet.

Bei abweichender Beschaffenheit geeignetes Montagematerial nutzen.
Stabilität des Systems nach Montage regelmäßig prufen.

1.2 Benutzergruppen

Aufgrund entsprechlich hoher Risiken und Gefahrenpotentiale)durfen eine Arbeitsschritte nur von geschulten Fachkräften ausgeführrt werden.

Arbeitsschritt Benutzergruppe
Montage, Demon-tage, Ausrichten, Pflege, Lagerung, Transport, Entsorgung	Endverbraucher und Benutzer mit mechanischen Grundkenntnissen
	>> Von Kindern und Personen mit eingeschrankten geistigen und motorischen Fährigkeiten fernhalten und gegen Benutzung sichern!
Wartung, Reparatur	Geschulte Fachkräfte
	>> Spezielle Sicherheitsmaßnahmen, Fachwissen und Werkzeuge nötig!

Tab.1: Benutzergruppen

1.3 Warnstufen

Warning vor Gefahren, die bei Missachtung der Sicherheitshinweise unmittelbar zu Tod oder schweren Verletzungen führen.

Warning vor Gefahren, die bei Missachtung der Sicherheitshinweise zu Tod oder schweren Verletzungen führen können.

VORSICHT

Warning vor Gefahren, die bei Missachtung der Sicherheitshinweise zu Verletzungen führen können.

ACHTUNG

Warning vor Gefahren, die bei Missachtung der Hinweise zu Sachschaden führen können.

2 Beschreibung und Funktion

Ihr Wandhalter dient der Montage Ihres Flachbildschirms an stabilen, vertikalen Wänden. Die Doppelflügel-Bauart vereint Gewichtsersparnis und Stabilität. Der TV-Wandhalter ist vertical neigbar sowie horizontal schwenkbar und ist für Flachbildschirme von VESA 100x100mm bis 400x400mm geeignet.

2.1 Lieferumfang

Teil Abbildung Kürzel Anzahl
Wandmontage
Wandhalter mit VESA-Platte und Kunststoffabdeckungen	A	1
Wandschraube 6.3x55	W-A 6
Betondübel	W-B 6
Unterlegscheibe D6	W-C 6
TV-Wandhaltermontage
VESA-Adapter B 2	C	4
M8x15	D 4
Mutter M8

Flachbildschirmmontage
M5x14 M-A 4
M6x14		M-B 4
M8x20		M-C 4
M6x30		M-D 4
M8x30		M-E 4
Unterlegscheibe D5		M-F 4
Unterlegscheibe D8		M-G 4
TV-Abstandhalter		M-H 8
TV-Abstandhalter		M-I 4
Werkzeug
Innensechskant-Schlüssel E 1
Schraubenschlüssel		F 1

Tab.2: Lieferumfang

2.2 benötigtes Werkzeug

Werkzeug Abbildung
Leitungsprüfer
Wasserwaage
Stift
Kreuzschlitz-Schraubendreher
Bohrmaschine
Beton-/Steinbohrer 8x60mm
zweite Person

Tab.3: benöttiges Werkzeug

3 Bestimmungsgemäßer Gebrauch

Dieses Produkt dient dazu, Flachbildschirme mit spezifischen Bildschirmdiagonalen, Gewichten und Befestigungspunkten, die in Kapitel „technische Daten“ zusammengefasst sind, an eine vertikale Wand zu montieren. Eine andere als in Kapitel „Beschreibung und Funktion“ beschriebene Verwendung ist nicht gestattet. Das Nichtbeachten und Nichteinhalten dieser Bestimmungen und der Sicherheitshinweise kann zu schweren Unfällen, Personen- und Sachsäden führen. Beachoten Sie dazu auch das Kapitel „Gewährleistung und Haftung".

3.1 Nutzungsbeschränkungen

Nur in trockenen Innenraumen verwenden.

4 Montage

4.1 Vorbereitung Vollständigkeit und Unversehrtheit prüfen

Packungsinhalt mithilfe des Lieferumfangs auf Vollständigkeit und Universehrheit kontrollieren.

Kompatibilität sicherstellen

ACHTUNG	Sachschaden durch inkompatible Produkt kombini nationen
	>> Technische Daten aller verwendeter Produkte vergleichen. Diese müssen übereinstimmen oder im angegebenen Bereich liegen.

Tab.4: Kompatibilität sicherstellen

4.2 Wandmontage

VORSICH	Verletzungsgefahr durch ungeeignete Umgebungsbedingungen
	>> Wandstruktur vor Montage überprüfen bzw. sichere Stelle zur Montage auszuwahlen.
	>> Auf in der Wand liegende, stromführung Kabel oder andere Leitungen achen und diese nicht beschädiggen!
	>> Nicht an Stellen mit direkter Sonneneinstrahlung bzw.starkem Licht montieren. Dies fordsert das Ermüden der Augen.
ACHTUNG	Sachschaden durch ungeeignete Umgebungsbedingungen
	>> Um Quell- und Ausgabegeräte sowie um Schwenk-und Neigbereich ausreichend Platz für gute Belüftungund Beweglichkeit halten.

Tab.5: Wandimontage

4.2.1Vorbereitung

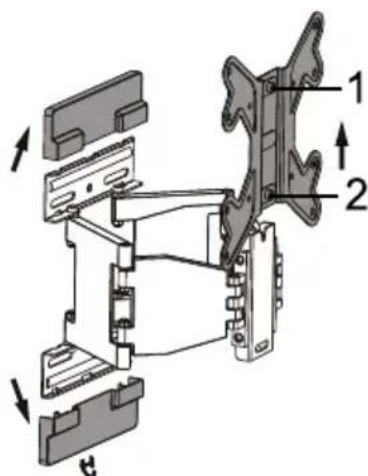

Fig.1: Kunststoffabdeckungen und VESA-Platte entfern

1. Entfernen Sie die 2 Kunststoffabde

ckungen des Wandh indem Sie die obere schrag nach vorn oben und die untere nach vorn unten schieren.

1. Entfernen Sie die VESA-Platte indem Sie diese nach vorn und oben aus der schiedbühnung

Achten Sie darauf, dass die Schrauben 1 und 2 fest in der VESA-Platte stecken.

1. Drehen Sie die Mutter M8 (D) im Uhrzeigersinn auf Schraube 1 locker

2-3 Umdrehungen auf.

4.2.2Ausfuhrung

1. Prüfen Sie vor dem Bohren, ob sich Gas-, Wasser- oder Stromleitungen in

der Wand befinden und beschädigen

Siethese nicht.

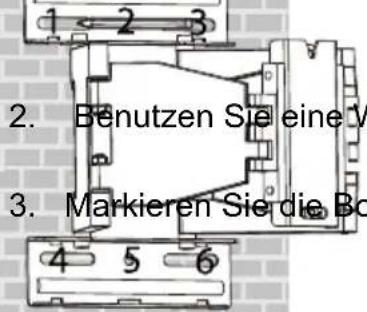

1. Benutzen Sie eine Wasserwaage um

die Bohrlicher zu m

Den and Anzeichner (A) dient als Schablone.

mit einem Stift.

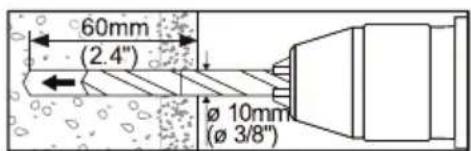

1. Bohren Sie die Löscher mit einem

10mm-Steinbohrer 60mm

(W-B) in die Bohlrcc

den Wandschrauben (W-A

Unterlegscheiben (W-C) so an, dass

die Kerbe an der

nahme nach offen

Fig.4: Wandmontage

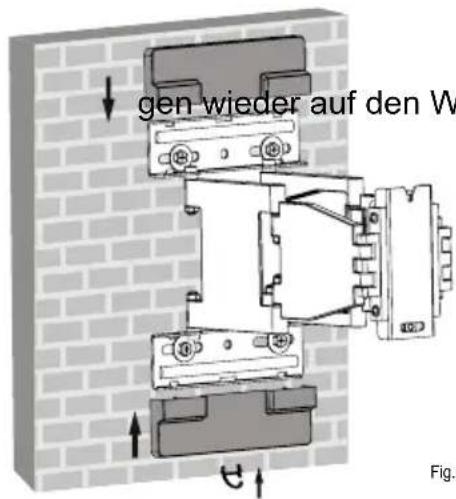

Fig.5: Kunststoffabdeckungen aufstecken

1. Stecken Sie die Kunststoffabdeckunhalter (A).

4.3 Flachbildschirmmontage

Tab.6: Flachbildschirmmontage

VORSICH	Verletzungsgefahr durch Stolpern und Sturz
	>> Produkt, Produkte teile und Zubehör sicher platzieren, installieren und transportieren.
ACHTUNG	Sachschadendurchunggeeignete Vorgehensweise
	>> Beim Anziehen von Schrauben mäßige Kraft aufwenden, um Gewinde nicht zu beschädigen.
	>> Flachbildschirm NIE flach auf den Boden legen. Flachbildschirm nicht durch zu lange Schrauben beschädigen.

Fig.6: Flachbildschirmontage

1. Messen Sie die Befestigungslochab- Montieren Sie Flachbildschirme der V E S A - G an der VESA-Platte wie in Kapitel	stände	Ihres	Flachbi
	r ö	βe	n
	100x200mm	und	200
	4.3.1	und	4.3.2
3. Montieren Sie Flachbildschirme der V E S A - G 400x200mm und 400x400mm, indem Siedie die VESA-Platte zuerst mittels Schrauben (Cβund Mattern (D) mit	r ö	βe	n
	dem	VESA-Adapter

4.3.1 Flachbildschirme mit flacher Rückseite

1. Lehnen Sie den Flachbildschirm vertikal gegen eine weiche, großeflä- chige Unterlage oder eine Wand und sichern Sieihn gegen Kratzer und Umkippen. 2. Montieren Sie die VESA-Platte mit rückseite wie abgebildet.

den zu passenden Schrauben

Ihrem Unterlegscheib an der

Flachbildschirmoberseite sitzt, wie in Kapitel

4.2 berschreiben. Diese hält VESA-Platte und Flachbildschirm beim Einhängen in den Wandhalter.

4.3.2 Flachbildschirme mit gewölbter Rückseite

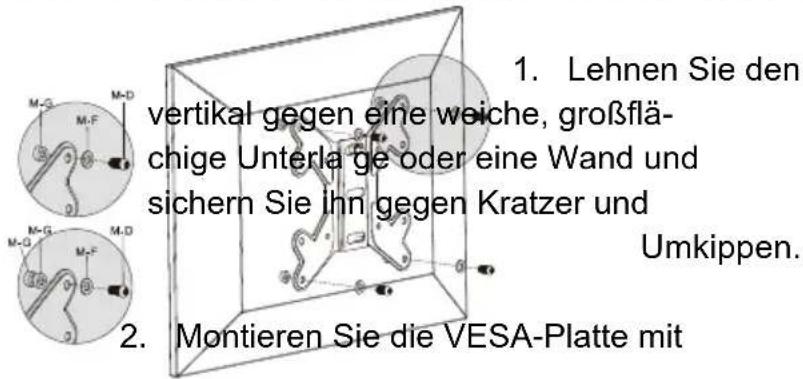

Fig.8: Flachbildschirme mit gewöblter Rückseite

passenden Unterleg scheiben,

Schrauben und TV-Abstandhaltern an der Flachbildschirmrückseite wie abgebildet.

Achten Sie darauf, dass die Schraube 1 mit der vormontierten Mutter M8 (D) an der Flachbildschirmoberseite sitzt, wie in Kapitel

4.2 berschreiben. Diese hält VESA-Platte und Flachbildschirm beim Einhängen in den

TV-Wandhalter.

Flachl

4.4 Einhängen des Flachbildschirms

Tab.7: Einhängen des Flachbildschirms

Verletzungsgefahr durch Stolpern und Sturz
A VORSICHT	>> Produkt, Produkte teile und Zubehör sicher platzieren, installieren und transportieren. >> Bei Arbeiten mit Lasten sich und den Arbeitsort sichern und von zweiter Person halten{latten.
Sachschaden durch ungeeignete Umgebungsbedingungen
ACHTUNG	>> Um Quell- und Ausgabegereäte sowie um Schwenk-und Neigebereich ausreichend Platz für gute Belüf-tung und Beweglichkeit{latten.

1. Hangen Sie den mit der VESA-Platte

(und den VESA-Ada

denen Flachbildschirm

mit einer 2. Person mit der Schraube

1 und der Mutter M8 (D) schrag auf die Kerbe des TV-Wandhalters (A).

1. Stellen Sie den Flachbildschirm gerade.

Fig.9: Einhagen des Flachbildschirms

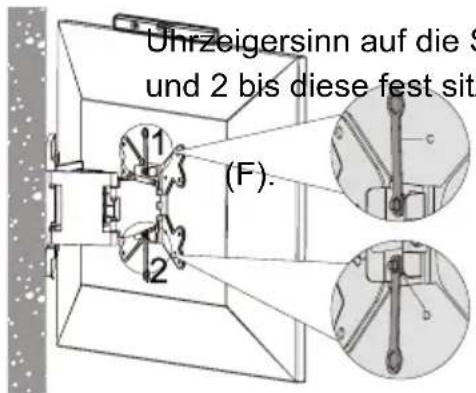

3. Schrauben Sie die Mattern M8 (D) im

Uhrzeigersinn auf die Schrauben 1 und 2 bis diese fest sitzen. Benutze

Sie hierzu den

Fig.10: Anschrauben des Flachbildschirms

Ende der Montage. Zur Demontage gehen Sie in rückwärfterg Reihenfolge vor.

5 Ausrichten des Flachbildschirms

VORSICH T	Verletzungsgefahr durch bewegliche Produkte teile
	>> Gliedmaßen während des Gebrauchs nicht zwischen Scherteile halten.
	>> Während des Gebrauchs auf die Beweglichkeit des Produktes achten. Dieses kann sich von der Wand weg oder auf sie zu bewegen und seitlich aus-schwenken.

Tab.8: Ausrichten des Flachbildschirms

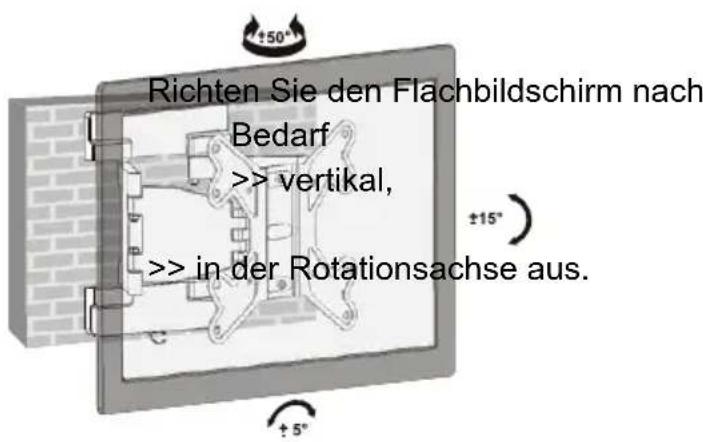

Fig.11: Ausrichten des Flachbildschirms

horizontal und/oder

Gerätekabel konnen aufgrund Beweglichkeit des Wandhar nachträglich angeschlossen

6 Gewährleistung und Haftung

• Der Hersteller gewährt auf ein neues Produkt 2 Jahre gesetzliche Gewährleistung.
• Da der Hersteller keinen Einfluss auf die Installation des Produktes hat,deckt die Gewährleistung nur das Produkt selbst ab.
• Falls ein Fehler oder Defekt an Ihr Gemät festgestellt werden sollen, wenden Sie sichitte an ihren Fachhändler und zeigen Sie ggf. ihre Quittung oder Rechnung als Kaufnachweis vor. Ihr Händler wird den Fehler entweder vor Ort beheben, oder das Produkt an den Hersteller weiterleiten. Sie erleichtern den Technikern ihre Arbeit sehr, wenn Sie eventuelle Fehler ausfuhrlich beschreiben – nur dann haben Sie Gewährt, dass auch seiten auftretende Fehler mit Sicherheit gefunden und beseitigt werden!
• Der Hersteller haftet nicht für Personen- oder Sachschäden, die durch unsachgemäß Installation, Betrieb oder Wartung entstanden sind.
• Ein anderer als in dieser Betriebsanleitung beschriebener Einsatz ist unzulässig und führt zu Gewährleistungsverlust, Garantieverlust und Haftungsaus schluss.
• Druckfehler und Änderungen an Gerät, Verpackung oder Dokumentation gehalten wir uns vor.

7 Pflege, Wartung, Lagerung und Transport

• Das Produkt darf nur von einer Fachwerkstatt gewartet werden.
• Schützen Sie die Gelenke vor Schmutz und schmieren Sie diese regelmäßig mit leichtem Maschinenöl.
• Reinigen Sie es nur mit einem trockenen, weichen Tuch. Gehen Sie beim Reinigen vorsichtig vor, um Kratzer zu vermeiden. Bei starken Verschmutzungen kann das Reinigungstuch leicht mit Wasser angefeucht werden. Setzen Sie keine Reini gungsmittel oder Chemikalien ein, da dies das Material angreifen kann.
• Achten Sie beim Bewegen der Geräteile daraufuf, dass Sie keine Körperteile

darineinklemmen!

• Kontrollieren Sie regelmäßige alle Befestigungen und Schrauben auf festen Sitz undziehen Sie diese bei Lockerung wieder fest. Wenden Sie aber nicht zu viel Kraft an, um die Gewinde nicht zu überlasten.
• Vermeiden Sie Stellen mit hohen Temperatures und Feuchtigkeit, bzw. Stellen, die nass werden können, auch bei Wartung, Pflege, Lagerung und Transport.
• Lagern Sie Ihr Produkt bei längerem Nichtgebrauch für Kinder unzugänglich und in trockener und staubgeschützter Umgebung.
• Befestigungsbohrungen können sightbar bleiben, wenn das Produkt demoniert wird. Nach längerem Gebrauch kann ein Fleck auf dem Untergrund zusückbleiben.
• Heben Sie die Originalverpackung für den Transport auf, um Schäden zu vermeiden.

8 Problembehbung

Problem Hilfe
Wie kann die Wandqualität getestet werden?	Verkehrslasten für Wohnräume sind in diversen Europa-richtlinien festgelegt.
	>> Wandstarke und Material unter Putz / Tapeten prüfen.
	>> Fachpersonal zu Rateziehen.
Welche Löcher müssen geobhr werden?	>> Kapitel 4.2 lesen.
Der Wandhalter{lösst sich schwer aussrichten.	>> Gelenke mit Innensechskantschlüssel (E) etwas lockern.
	>> Die maximale Schwenkbarkeit kann bedingt durch die TV Höhe kleiner sein, als angegeben.
andere Fragen >>	Händler kontaktieren.

Tab. 9: Problemebehebung

9 Technische Daten

Größe	Angabe	Einheit
TV Grüße	23-55	“/Zoll”
VESA	max. 400x400	mm
Traglast	max. 30	kg
Neigungswinkel	+/-15	°
Schwenkwinkel des inneren Kipphebels	+/-90	°

Schwenkwinkel des Außenen Kipphebels	-50 ~ +90°
Rotationswinkel der VESA-Platte	+/-5°
Wandabstand 37-272 mm
Maße 450 x 450 x 37-272 mm
Gewicht 4.125 kg

Tab.10: Technische Daten

10 Informationen zum VESA-Standard

Um die Befestigungsmöglichkeiten von Monitoren, TV-Geräten und deren Ständer und Wandhalter benutzerfreundlich zu vereinheitlichen, hat die VESA (Video Electronic Standard Organisation) für die oben genannten Anwendungen 3 Standards festgelegt. Mit Hilfe des auf Ihr dem Anzeigegerät oder in dessen Betriebsanleitung stehenden jeweiligen VESA-Standards und den technischen Daten in dieser Anleitung können Sie die möglichen Befestigungspunkte definierten. Einige Modelle halten eine stufenlose, individuelle Befestigung zu.

(z.B. 300 × 300mm fur Sony TVs).

VESA Klasse Befestigungsslochabstand von Flachbildschirmen
MIS-D 75x75 / 100x100mm
MIS-E	200x100 / 200x200mm
MIS-F	400x200 / 400x400 / 600x200 / 600x400 / 800x400mm

Tab.11: Informationen zum VESA-Standard

11 Entsorgungshinweise

Dieses Produkt gehört nicht in den Hausmüll.itte geben Sie Ihr Gerät am Ende seiner Lebensdauer an die dafür eingerichteten, öffentlichen Sammelstellen oder an die Verkaufsstelle kostenlos zurück. Einzelheiten zur Entsorgung regelt das jeweilige Landesrecht. Wertstoffe werden dem Recyclingkreislauf zugeführht, um darauf neue Rohstoffe zu gewinnen. Folgende Wertstoffe werden in kommunalen Sammelstellen gesammelt:

• Altglas, Kunststoffe, Altmetalle, Bleche uvm.

Mit dieser Art der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

BETRIEBSANLEITUNG 2

USER'S MANUAL 16

MODE D'EMPLOI 30

ISTRUZIONI PER L'USO 46

USER'S MANUAL

Content

*(0,14 € pro Minute aus dem deutschen Festnetz. Maximal 0,42 € pro Minute aus dem Mobilfunknetz.)
