| Caractéristiques techniques | Support mural pour TV, compatible avec les écrans de 26" à 55" |
|---|---|
| Capacité de charge | Jusqu'à 30 kg |
| Type de montage | Montage fixe |
| Normes VESA | Compatible avec les normes VESA 75x75, 100x100, 200x100, 200x200 |
| Angle d'inclinaison | Non incliné |
| Utilisation | Idéal pour un montage mural dans les salons, bureaux ou espaces de divertissement |
| Maintenance et réparation | Vérifiez régulièrement les vis et les fixations pour assurer la sécurité |
| Sécurité | Installation recommandée par un professionnel pour éviter les accidents |
| Informations générales | Produit livré avec le matériel de montage nécessaire et un manuel d'installation |
FOIRE AUX QUESTIONS - TV EasyFold ML Goobay
Questions des utilisateurs sur TV EasyFold ML Goobay
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Support mural au format PDF gratuitement ! Retrouvez votre notice TV EasyFold ML - Goobay et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TV EasyFold ML de la marque Goobay.
MODE D'EMPLOI TV EasyFold ML Goobay
1 Consignes de sécurité 31
1.1 Notes general 31
1.2 Groupes de l'utilisateur 32
1.3 Niveau de mises en garde 33
2 Description et fonction 33
2.1 Contenu de la livraison 33
2.2 Outils requis 35
3 Utilisation prévue 35
3.1 Restrictions d'utilisation 35
4 Installation 36
4.1 Préparation 36
4.2 Montage mural 36
4.2.1 Preparation 37
4.2.2 Execution 37
4.3 Montage de I'ecran plat. 38
4.3.1 Ecrans plats avec face arrirée plane 39
4.3.2 Ecrans plats avec face arrirere courbee 39
4.4 Montage de I'ecran plat. 39
5 Ajuster I'ecran plat 41
6 Garantie et responsabilité 41
7 Entretien, maintenance, stockage et transport 42
8Dépannage 42
9 Specifications 43
10 Informations sur la norme VESA 43
11 Instructions pour l'élimination 44
1 Consignes de sécurité
1.1 Notes general
- Lisez attentivement toute la documentation du produit fournie avant utilisation. Elle fait partie du produit.
- Consultez les consignes de sécurité de la documentation du produit, sur le produit et les accessoires, comme l'emballage.
- N'utilisez le produit, les pieces du produit et les accessoires que s'ils sont en parfait état.
- Conservez la documentation du produit pour d'autres utilisateurs potentiels et pour une utilisation ultérieure.
- Pour des questions, des défauts, des dommages mécaniques, des perturbations et d'autres problèmes qui ne semble pas avoir de solution, consultez votre revendeur.
Risque de mort par suffocation
Il existe un risque de mort par suffocation pour les enfants s'ils avient ou inhalent les pieces et les materiaux d'isoation.
Protégez les petites pieces et le matériel d'iso1ation contre une utilisation involtaire.
Risque de blessures par trébuchement ou par chute
Les produits et les câbles de connexion placés ou installés dans des endroits inappropriés peuvent entraîner des blessures.
Placez, transportez et installez le produit, les pieces et les accessoires en toute sécurité.
Quand vous travailliez avec des charges, travailliez en sécurité et travaillez dans un environnement de travail en toute sécurité, et faites-vous aider par une seconde personne.
Laissez uniquement un spécialiste effectuer les opérations de démontage, d'entretien et de réparation.
Risque de blessures par coupures
Les enfants peuvent se couper avec les matériel d'emballage.
Protégez les matériaux d'emballage contre une utilisation involtaire.
Risque de blessures par conditions ambiantes inappropriées
Des conditions extrêmes peuvent entraîner des blessures.
Faites attention aux cables sous tension ou aux autres lignes posées derrière le platre, et ne les endommagez pas!
N'installez pas le produit dans un endroit en contact direct avec la lumière du soleil ou à la luzière vivie. Ceci contribue à la fatigue oculaire.
Risque de blessure par des pieces mobiles du produit
Les pièces mobiles peuvent pincer ou serrer les membres du produit.
Pas tener les membres lors de l'utilisation entre les parties de cisaillement.
En cours d'utilisation, afin d'assurer la souplesse du produit.
C'est peut-être de s'éloigner du mur ou sur eux et déplacement létal.
Risque d'intervention personnelle et de mauvaise utilisation
Les interventions personnelles et les mauvaises utilisations cachent des risques difficiles à prévoir et peuvent entraîner une fin de garantie.
Ne modifiez ni le produit ni les accessoires!
Risque de dommage du matériel par combinaison inappropriée du produit
La combinaison du produit incompatible ne répond pas aux fonctions requises, elle peut entraîner une perte de qualité ou un dommage matériel.
Les specifications de tous les produits utilisés doivent correspondre ou être comprises dans la gamme spécifique.
Risque de dommage matériel par conditions ambantes inappropriées
Des conditions ambantes inappropriées peuvent endommager les objets.
Evitez les conditions extrêmes, comme la chaleur extrête, le froid, l'humidité ou l'exposition directe au soleil, ainsi que les vibrations et la pression mécanique.
Conservez un espace suffisant autour du produit et vers tout le système pour assurer une ventilation correcte et permettre la mobilité.
Le matériel de montage fourni convient uniquement au montage sur de grosses pierres ou sur des murs en béton.
Pour les autres types de murs, utilisez un matériel de montage approprié.
Vérifier la stabilité du système périodiquement après l'installation.
1.2 Groupes de I'utilisateur
A cause de risques de niveaux différents et de dangers potentiels, certains travaux ne peuvent etre effectués que par des spécialistes entrainés.
Etape de travail Groupe de l'utilisateur
| Installation, désinstallation, alignment,enetretien, stockage,transport, élimination | Les consommateurs et les utilisateurs ayant une connaissance mécanique de base peuvent effectuer ce travail.»Ne laissez pas les enfants et les personnes souffrant de déficiencies mentales et motrices utiliser le produit! |
| Entretien, réparation | Uniquement réservé aux spécialistes entrainnés»Des mesures de sécurité particulières, une connaissance et des outils spéciaux sont nécessaires! |
Tab.23: Groupe de l'utilisateur
1.3 Niveau de mises en garde
DANGER
Mises en garde contre les dangers entrainant directement des blessures sérieuses ou la mort en cas de non respect.
MIS EN GARDE
Mises en garde contre les dangers pouvant entraîner des blessures graves ou la mort en cas de non respect.
ATTENTION
Mises en garde contre les dangers pouvant entraîner des blessures en cas de non respect.
NOTE
Mises en garde contre les dangers pouvant entraîner un dommage matériel en cas de non respect.
2 Description et fonction
Votre montage mural est conçu pour installer votre écran plat sur des murs verticaux stables. La conception à double aile combine des économies de poids et de stabilité. Le TV support mural est inclinable paroi verticale et de rotation horizontal et il est ajusté pour les téléviseurs plats de VESA 100x100mm à 400x400mm.
2.1 Contenu de la livraison
| Partie Figure | Rac-courci | Nom-bre | |
| Montage mural | |||
| Support mural avec Plate VESA et Couvercles | A | 1 | |
| Vis murale de 6.3x55 | W-A 6 | ||
| Vis d'ancrage à béton | W-B 6 | ||
| Rondelle D6 | W-C 6 | ||
| Montage du TV support mural | ||
| Aadaptateur VESA B 2 | ||
| M8x15 | C 4 | |
| Écrou M8 | D 4 | |
| Écran plat de montage | ||
| M5x14 M-A 4 | ||
| M6x14 | M-B 4 | |
| M8x20 | M-C 4 | |
| M6x30 | M-D 4 | |
| M8x30 | M-E 4 | |
| Rondelle D5 | M-F 4 | |
| Rondelle D8 | M-G 4 | |
| Rondelle d'espacement TV | M-H 8 | |
| Rondelle d'espacement TV | M-I 4 | |
| Outils | ||
| Clé Allen E 1 | ||
| Clé | F 1 | |
Tab.24: Contenu de la livraison
2.2 Outils requis
| Outil Figure | |
| Testeur de ligne | |
| Niveau à bulle | |
| Crayon | |
| Tournevis cruciforme | |
| Perceuse électrique | |
| Mèche à béton de 8 x 60 mm | |
| Seconde personne | |
Tab.25: Outils requis
3 Utilisation prévue
Ce produit est destiné au montage des écrans plats de tailles d'écrans, de poids et de points de montage spécifique sur un mur vertical, résumés dans le chapitre „Données techniques". Une autre utilisation décrite dans le chapitre „Description et fonction" n'est pas autorisée. La néligence et l'ignorance de ces règles et consignes de sécurité peuvent cause deraves accidents, des blessures et des dommages matériels. Reportez-vous aussi au chapitre „Garantie et responsabilité".
3.1
Restrictions d'utilisation
Utiliser uniquement dans des locaux secs.
4 Installation
4.1 Préparation
Vérifiez l'intégralité et l'intégrité
Vérifiez le contenu de l'emballage en le comparant à la livraison concer-nant l'intégralité et l'intégrité.
Assurer la compatibilité
NOTE
Risque de dommage du matériel par combinaison inappropriée du produit
Les specifications de tous les produits utilisés doivent correspondre ou être comprises dans la gamme spécifique.
Tab.26.Assurer la compatibilité
4.2 Montage mural
ATTENTION
Risque de blessures par conditions ambantes inappropriées
Vérifiez la structure murale avant l'installation ou choisissez un emplacement d'installation sans risque.
Faites attention aux cables sous tension ou aux autres lignes posées derrière le platre, et ne les endommagez pas!
N'installez pas le produit dans un endroit en contact direct avec la lumière du soleil ou à la luzière vivie. Ceci contribue à la fatigue oculaire.
NOTE
Risque de dommage matériel par conditions ambantes inappropriées
Conservez un espace suffisant autour du produit et vers tout le système pour assurer une ventilation correcte et permettre la mobilité.
Fig.23: Supprimer les couvercles en plastique et la plate VESA
Assurez-vous que les vis 1 et 2 coincés dans
- Tourner l'écrou M8 (D) vers la droite pour visser 2-3 tours un lâche.
4.2.2 Execution
Fig.24: Alignment et marquage
- Percez les trous de 60 mm de mèche à béton
Fig.25: Percer les trous
Fig.26: Montage mural

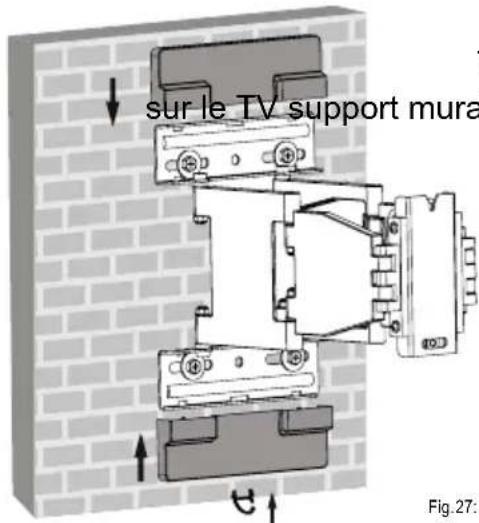

- Monter les couvercles en plastique
sur le TV support mural (A).
Fig.27:Monter les couvercles en plastique
4.3 Montage de l'écran plat
| ATTENTION | Risque de blessures par trèbuchement ou par chute >> Placez, transportez et installez le produit, les pieces et les accessoires en toute sécurité. |
| NOTE | Risque de dommage matériel cause par une procédure inappropriée >> Serrez les vis modérément pour éviter d'endommager le filetage. |
| >> Ne positionnez JAMAIS l'écran devant durant l'installation! >> N'endommagez pas l'écran plat en utilisant des vis trop longues. |
Tab.28: Montage de l'écran plat
Mesure de l'espacement des trous e montage de votre écran plat.
- Assemblez les écrans plats de VESA tailles 100 × 100 ~mm , 100 × 200 ~mm et 200 × 200 ~mm décrit directement sur la plate VESA comme décrit dans les
sections 4.3.1 et 4.3.2.
Fig.28: Montage de l'écran plat

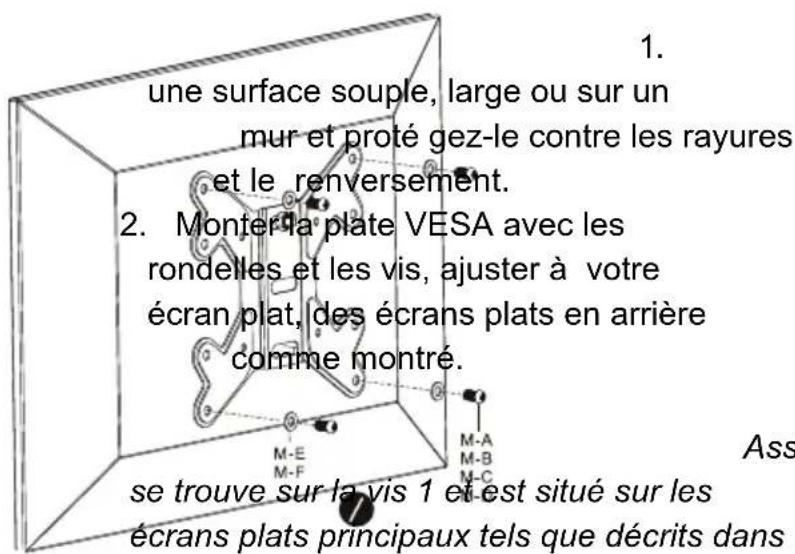

4.3.1 Ecrans plats avec face arrêté plane
Fig.29: Ecrans plats avec face amire plane
Posez l'écran plat verticalément sur
Assurez-vous que Iécrou M8 (D) prémonté
le chapitre 4.2. Cet écrou détient plate VESA
et I'ecran plat lors du montage de la support
murale.

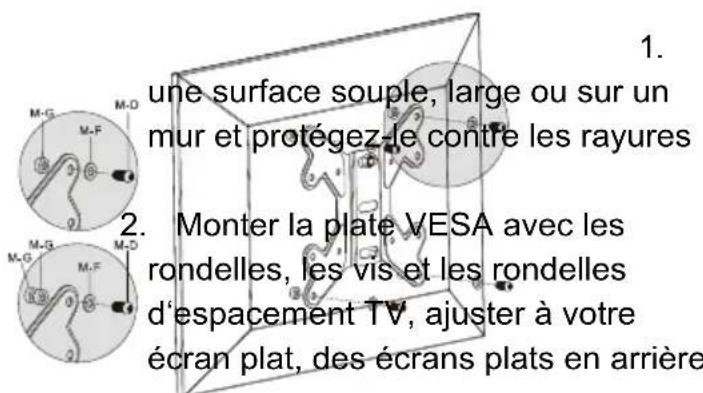

4.3.2 Ecrans plats avec face arrêté courbée
Fig.30: Ecrans plats avec face arriere courbie
Posez l'écran plat verticalément sur
et le renversement.
comme montré.
Assurez-vous que l'écrou M8 (D) prémonté se trouve sur la vis 1 et est situé sur les écrans plats principaux tels que décrits dans le chapitre 4.2. Cet écrou détient plate VESA et l'écran plat lors du montage de la support murale.
4.4 Montage de l'écran plat
Risque de blessures par trèbuchement ou par chute
Placez, transportez et installez le produit, les pieces et les accessoires en toute sécurité.
Laissez uniquement un spécialiste effectuer les opérations de démontage, d'entretien et de réparation.
NOTE
Risque de dommage matériel par conditions ambantes inappropriées
Conservez un espace suffisant autour du produit et vers tout le système pour assurer une ventilation correcte et permettre la mobilité.
Tab.29: Monlage de I'ecran plat
- Accrocher l'reliée l'écran et le plate
VESA conjointement avec un second personnel avec la vis 1 et I'ecrou M8 (D) de inclines dans la cran du TV
- Régler l'écran plat vertical.
support mural (A).
Fig.31:Montage de I'ecran plat

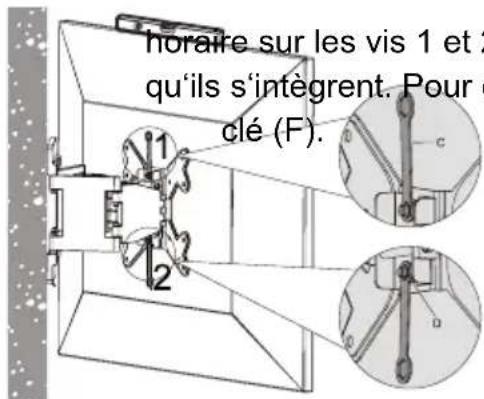

- Visser les écrous M8 (D) dans le sens
hors sur les vis 1 et 2 jusqu'ac quils s'integrent. Pour cela, utilisez la cle (F).
Fig.32: Vissez l'écran plat
Fin de l'assemblage. Proceder dans l'ordre inverse du démontage.

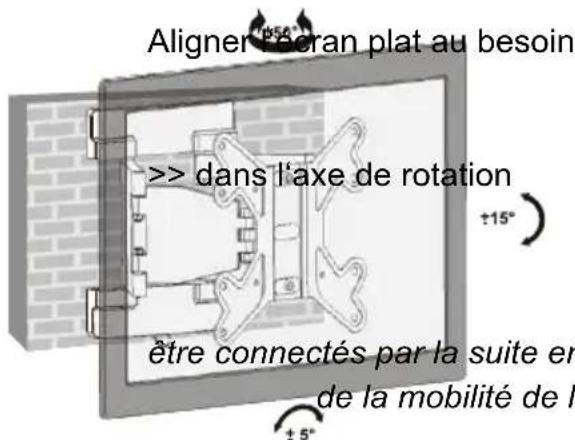

5 Ajuster I'ecran plat
Risque de blessure par des pieces mobiles du produit
Pas tener les membres lors de l'utilisation entre les parties de cisaillage-ment.
En cours d'utilisation, afin d'assurer la souplesse du produit. C'est peut-être de s'éloigner du mur ou sur eux et déplacement létalral.
Fig.33: Ajuster Iecran plat
verticalelement
horizontaltalement et
Les cordons d'alimentation peuvent
6 Garantie et responsabilité
- Le fabricant accorde une garantie de 2 ans à un apparéil neuf.
- Comme le fabricant n'a aucune influence sur l'installation, la garanties s'applique uniquement au produit lui-même.
- Si vous détectez un defaulted ou un dommage sur votre apparéil, veuilles prendre contact avec votre détaillant et, si nécessaire, fournir le ticket de vente ou la facture comme preuve d'achat. Notre revendeur réparera l' apparéil sur place, ou bien renverra l' apparéil au fabricant. Vous rendez le travail de nos techniciens considérablement plus facile en décrivant les defaults possibles en détaïl - alors seulement vous pourrez être assure que les defaults qui ne se produit que rarement, pourront être détectés et réparés à coup sur!
- Le fabricant n'est pas responsable des dommages physiques ou matériels causés par une mauvaise installation ou maintenance, ou une opération non décrite dans leprésent manuel.
- Ne modifies pas et n'altérez pas le produit ni ses accessoires.
- Toute utilisation autre que celle décrite dans leprésent manuel d'utilisation est interdite, et provoque l'annulation de la garantie et nous dégage de toute responsabilité.
- Nous réservons tous les droits en cas d'erreur d'impression et de modification de l'appareil, de l'emballage ou du manuel d'utilisation.
7 Entretien, maintenance, stockage et transport
- Le produit ne doit être maintainu que par des ateliers professionnels.
- Protégez les angles contre la saleté et graissez-les régulièrement avec de l'huile légère pour machine.
- Utilisez un linge sec pour nettoyer votre produit. Faites attention à éviter les éraflures. Utilisez un chiffon légèrement humide pour les taches tenaces. Attention aux câbles sous tension! N'utilisez aucun produit de nettoyage. Cela peut entraîner des brûlures aux matériaux. Évitez l'entrée de liquides dans l'appareil.
Assurez-vous qu'aucune partie du corps ne reste coincée dans le dispositif de pivotement, lorsque des parties du dispositif sont déplacées! - Vérifiez régulierement que toutes les fixations et vis sont bien solidement ancrees, reisserrez-les lorsqu'elles sont desserrées. Ceci peut être provoqué par exemple par les mouvements féquents. Ne serrez pas trop les vis.
- Évitez les endroits à fortes températures ou forte humidité, les endroits où l'appareil risque d'être mouillé, que ce soit en cours d'entretien, de maintenance, de stockage ou de transport.
- Gardez le produit loin des enfants et stockez-le dans des endroits secs et hors poussière!
- Les trous de perçage restent visibles après avoir enlevé le produit. ÀpRES une période de temps prolongée, une marque peut apparaitre sur la surface.
- Conservez l'emballage d'origine pour le transport et pour éviter des dommages.
8 Dépannage
| Problème Aide | |
| Comment tester la qualité murale? | Les charges domestiques sont réglementées dans les diverses normes européennes. >> Vérifiez l'épaisseur murale et celle du matériel sous le plâtre / papier peint. >> Demandez à un spécialiste. |
| Quels troughs doivent être percés? | >> Lisez le chapitre 4.2. |
| Il est difficile d'aligner le mon-tage mural. | >> Dévisser la joints avec une clé Allen (E) desserrer. >> Le maximum angle de pivotement peut en raison la taille de la TV peut être inférieure à celle indiquée. |
| Autres questions | >> Contactez votre revendeur. |
Tab.30: Dépannage
9 Spécifications
| Taille Spécification Unité | |
| TV Taille 23-55 " / Pouce | |
| VESA max. 400x400 mm | |
| Charger max. 30 kg | |
| Angle d'inclinaison | +/-15° |
| Angle de pivotement culbuteur intérieur | +/-90° |
| Angle de pivotement culbuteur extérieur | -50 ~ +90° |
| Angle de rotation | +/-5° |
| Distance du mur | 37-272 mm |
| Dimensions | 450 x 450 x 37-272 mm |
| Poids | 4.125 kg |
10 Informations sur la norme VESA
Pour harmoniser de façon conviviale les options de branchement des monitleurs, des apparèils de télévision et de leurs stands et supports, la VESA (Video Electronic Standard Organization : Organisation de normalization de l'électronique video) a define trois normes pour les applications mentionnées ci-dessus. À l'aide de la norme VESA applicable spécifique sur votre écran, ou dans son guide de l'utilisateur, et des caractéristiques précises dans le Chapitre Caractéristiques du present guide, vous étés en mesure de définir les points de fixation possibles. Certains modèles permettent des fixations individuelles variables à l'infini. (par exemple 300 x 300 mm pour Sony TVs)
| Classe VESA | Distance des trous pour la fixation des moniteurs |
| MIS-D | 75 x 75 / 100 x 100 mm |
| MIS-E | 200 x 100 / 200 x 100 mm |
| MIS-F | 400x200 / 400x400 / 600x200 / 600x400 / 800x400mm |
Tab.32: Informations sur la norme VESA
11 Instructions pour l'élimination
Ce produit ne doit pas etre mis au rebut avec les déchets menagers. Veuillez déposez gratuitement votre apparéil en fin de vie à un point de récepération des déchets destiné à cet effet, ou auprès de votre point de vente. Les détails concernant la mise au rebut sont reglementés par les lois d'Etat et féderales concernées. Les éléments recyclables sont intégrés dans le cycle de recyclage des déchets afin d'en retarder de nouvelles matières premières. Les matérielles recyclables suivants sont recueillis dans les points de recueils locaux:
- Déchets de verre, plastique, déchets métalliques, plaques métalliques, etc.
Ce type de recyclage des équipements usagés contribue de façon significative à la protection de notre environnement.
