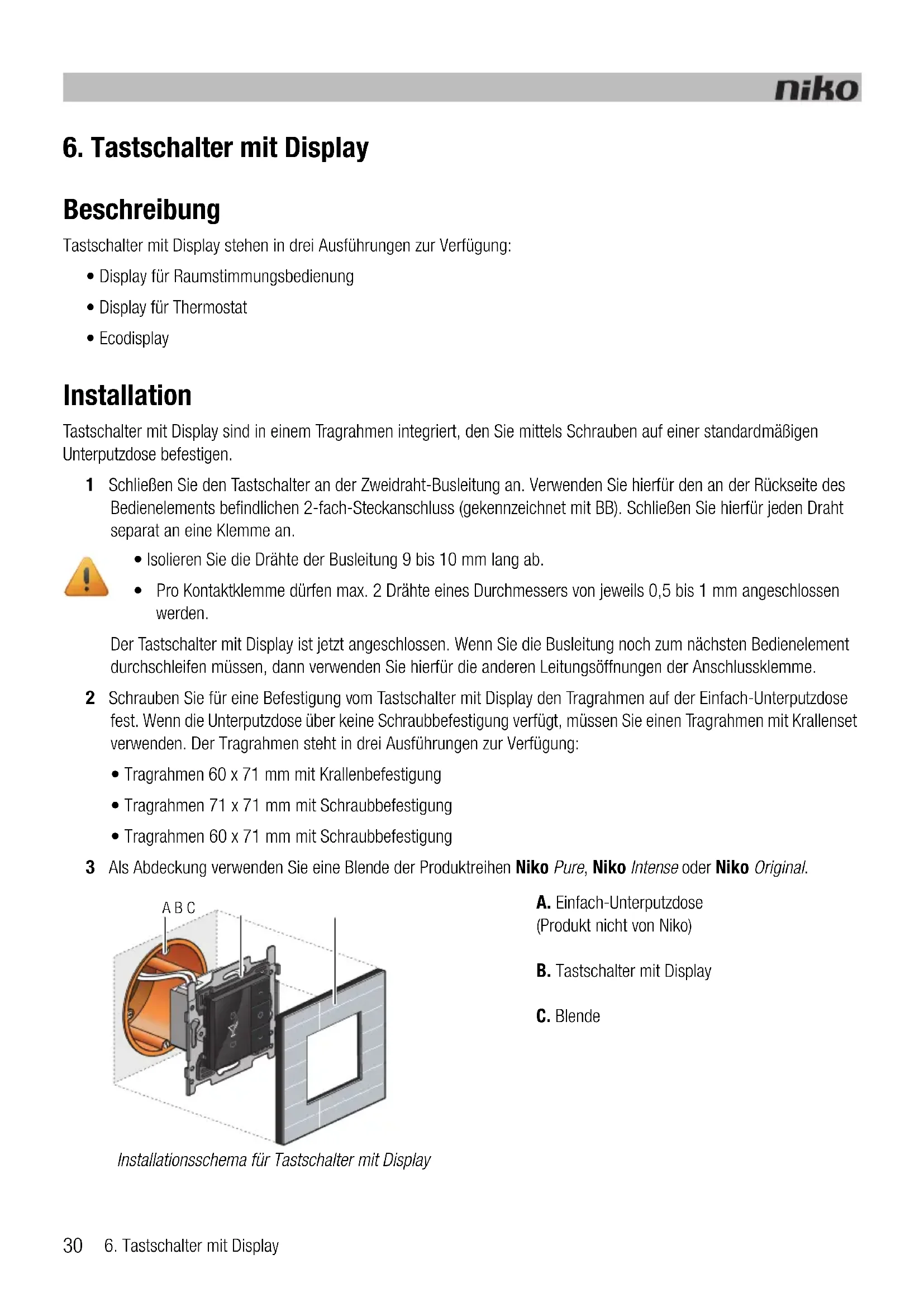

6. Tastschalter mit Display

Beschreibung

Tastschalter mit Display stehen in drei Ausführungen zur Verfügung:

• Display für Raumstimmungsbedienung
• Display für Thermostat
• Ecodisplay

Installation

Tastschalter mit Display sind in einem Tragrahmen integriert, den Sie mittels Schrauben auf einer standardmäßigen Unterputzdose befestigen.

1 Schlieben Sie den Tastschalter an der Zweidraht-Busleitung an. Verwenden Sie hierfür den an der Rückseite des Bedienelements befindlichen 2-fach-Steckanschluss (gekennzeichnet mit BB). Schlieben Sie hierfür jeder Draht separat an eine Klemme an.

• Isolieren Sie die Drahte der Busleitung 9 bis 10mm lang ab.
• Pro Kontaktklemme dürfen max. 2 Dühte eines Durchmessers von jeweils 0,5 bis 1 mm angeschlossen werden.

Der Tastschalter mit Display ist jetzt angeschlossen. Wenn Sie die Busleitung noch zum nachsten Bedienelement durchschleifen müssen, dann verwenden Sie hierfür die anderen Leitungsöffnungen der Anschlussklemme.

2 Schrauben Sie für eine Befestigung vom Tastschalter mit Display den Tragrahmen auf der Einfach-Unterputzdose fest. Wenn die Unterputzdose über keine Schraubbefestigung verfügbar, müssen Sie einen Tragrahmen mit Krallenset verwenden. Der Tragrahmen steht in drei Ausführungen zur Verfügung:

• Tragrahmen 60 × 71 ~mm mit Krallenbefestigung
• Tragrahmen 71 x 71 mm mit Schraubbefestigung
• Tragrahmen 60 × 71 ~mm mit Schraubbefestigung

3 Als Abdeckung verwenden Sie eine Blende der Produktreihen Niko Pure, Niko Intense oder Niko Original.

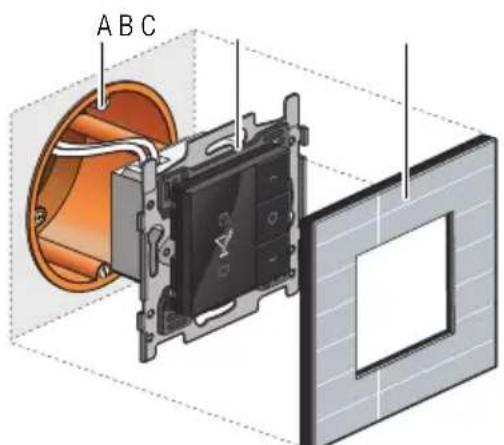

Installationsschema fur Tastschalter mit Display

A. Einfach-Unterputzdose (Produkt nicht von Niko)
B. Tastschalter mit Display
C. Blende

6.1. Display für Raumstimmungsbedienung

Beschreibung

Über das Display der Raumstimmungsbedienung stellt der Bewohner eine der vorprogrammierten Raumstimmungen ein. Unter einer Raumstimmung versteht man eine Kombination aus entsprechenden Einstellungen für Beleuchtung, Rolläden, Sonnenschutz usw.

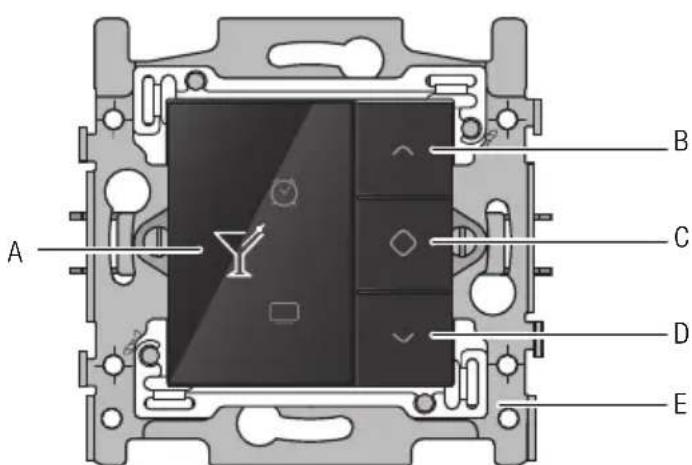

Übersicht

550-13040

A. Display
B. Navigationstaste (aufwärts)
C. Aktivieren
D. Navigationstaste (abwarts)
E. Tragrahmen

Funktionsweise

Ruumstimmungen werden beim Programmieren der Installationsanlage eingestellt. Die Software enthalt 20 Piktogramme, aus denen Sie maximal acht auswahlen konnen. Diese bis zu acht Piktogrammen werden eine bzw. mehrere Aktionen zugewiesen, um die gewünschte Raumstimmung zu schaffen.

Um eine Raumstimmung zu aktivieren, gehen Sie wie folgt vor:

1 Um das Display aufleuchten zu halten, müssen Sie eine der Tasten berühren. Um Energie zu sparen, ist das Display)namlich standardmäbig abgedunkelt.
2 Betätigen Sie solange die Navigationstasten, bis das Piktogramm für die gewünschte Raumstimmung erscheid
3 Betätigen Sie dann Taste "C".

Das Piktogramm färbt sich amberfarbig ein und bleibt solange amberfarbig, wie die Raumstimmung aktiv ist.

Sie können Raumstimmungen auch durch in der Niko Home Control-Installationsanlage integrierte Sensoren aktivieren. Sie stellen dies während der Programmierung ein.

Installation

Siehe Abschnitt Installation auf Seite 30.

Technische Daten

• Beleuchtes Farbdisplay
  Ruhespannung: 26 Vdc (SELV, Sicherheitskleinspannung)
• Umgebungstemperatur: 0 - 50°C
• Displayabmessungen: 45 × 45 × 32 mm (H x B x T)
• Einbautiefe: 20 mm

6.2. Thermostat

Beschreibung

Mit einem Thermostat können Sie die Klimatisierung (Hezung/Kuhlung) von entsprechenden Zonen oder Räumen ansteuern. Der Thermostat arbeitet für diesen Zweck mit einem Heiz- bzw. Kuhlmodul zusammen. Siehe auch Abschnitt Heiz- bzw. Kuhlmodul auf Seite 103

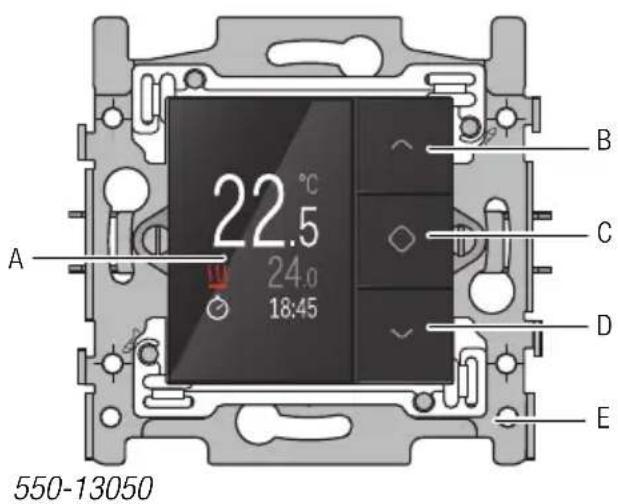

Ubersicht

A. Display
B. Wert erhöhen bzw. Navigationstaste (aufwärt)
C. Bestätigen/Menu
D. Wert verkleinern bzw. Navigationstaste (abwärts)
E. Tragrahmen

Funktionsweise

Sie können jeder Thermostat separates programmieren. Sie haben damit die Auswahl zwischen drei Wochenprogrammen, wobei zwei zum Heizen und eines zum Kühlen dient. Darüber hinaus verfügen Sie über die fünf fest eingestillten Temperaturniveaus: TAG, Nacht, ECO, KALT und AUS. Sie können hierfür entweder die vorprogrammierten Einstellungen nutzen oder selbst neue Einstellungen eingeben.

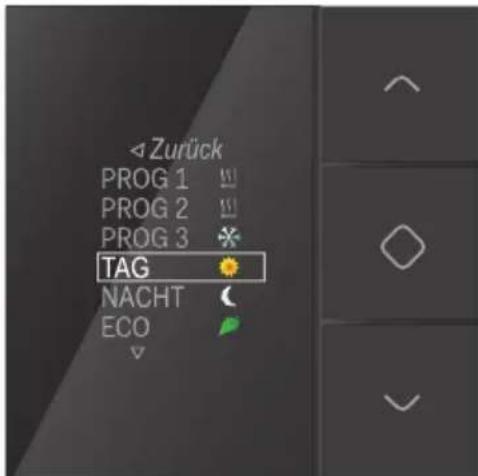

Gehen Sie für die Auswahl eines vorprogrammierten Wochenprogramms oder Temperaturniveau aus wie folgt vor:

1 Um das Display aufleuchten zu halten, müssen Sie eine der Tasten berühren. Um Energie zu sparen, ist das Display)namlich standardmäßig abgedunkelt.

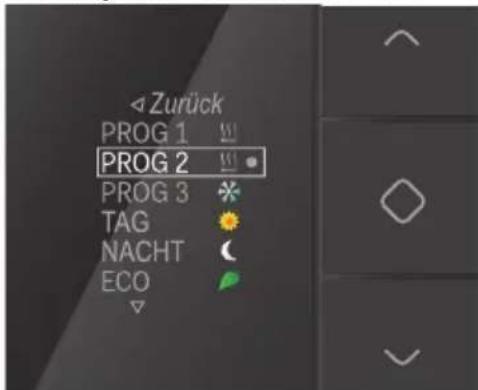

2 Drucken Sie zum Aufrufen des Menus länger auf Taste "C". Es erscheint folgende Anzeige:

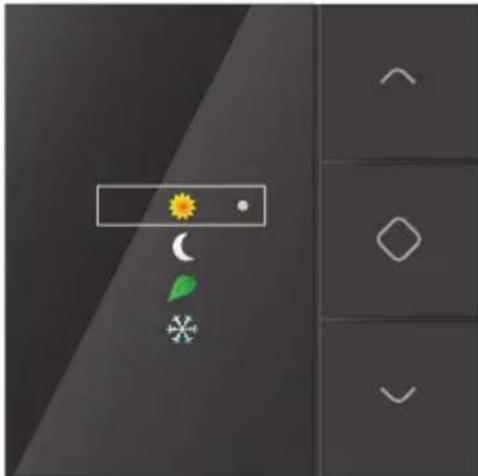

3 Navigieren Sie zum gewünschten Wochenprogramm oder Temperaturniveau und betätigten Sie Taste "C".

Bei Auslieferung sind folgende feste Temperaturniveaus vorprogrammiert:

Bei Auslieferung sind folgende Wochenprogramme vorprogrammiert:

PROG1 In der Wonne	06:00 => 08:00 TAG 08:00 => 16:00 Nacht 16:00 => 18:00 ECO 18:00 => 22:00 TAG 22:00 => 06:00 Nacht Wochenende: 08:00 => 22:00 TAG 22:00 => 08:00 Nacht
PROG2 In der Wonne:	08:00 => 22:00 TAG 22:00 => 08:00 Nacht Wochenende: 08:00 => 22:00 TAG 22:00 => 08:00 Nacht
PROG3 In der Wonne:	16:00 => 19:00 KALT 19:00 => 16:00 AUS Wochenende: 10:00 => 19:00 KALT 19:00 => 10:00 AUS

Der Bewohner kann diese Einstellwerte nach Belieben ändern.

Vorprogrammierte Einstellungen ändern

Gehen Sie für eine Änderung von vorprogrammierten Einstellungen wie folgt vor:

1 Um das Display aufleuchten zu halten, müssen Sie eine der Tasten berühren. Um Energie zu sparen, ist das Display)namlich standardmäßig abgedunkelt.

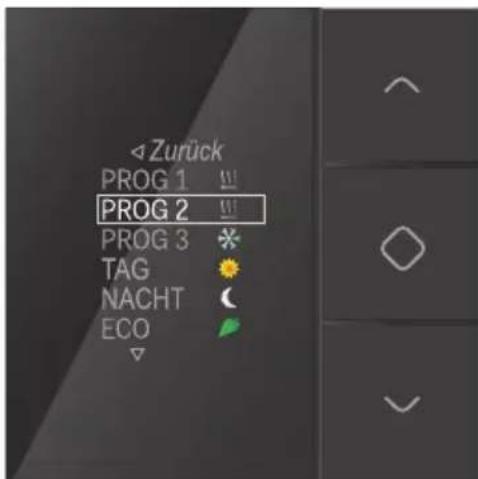

2 Betätigen Sie solange Taste "C", bis folgende Anzeige erscheint:

3 Überprüfen Sie, ob Sie PROGRAMM vorgewählt haben und betätigten Sie dann Taste "C". Es erscheint folgende Anzeige:

Sie konnen jetzt ein Wochenprogramm oder ein Temperaturniveau auswahlen und deren Einstellungen ändern.

Fest eingestelltes Temperaturniveauändern

Gehen Sie wie folgt vor, um ein fest eingestelltes Temperaturniveau zuändern:

1 Navigieren Sie zum gewünschten Temperaturniveau.

2 Betätigen Sie dann Taste "C". Es erscheint folgende Anzeige:

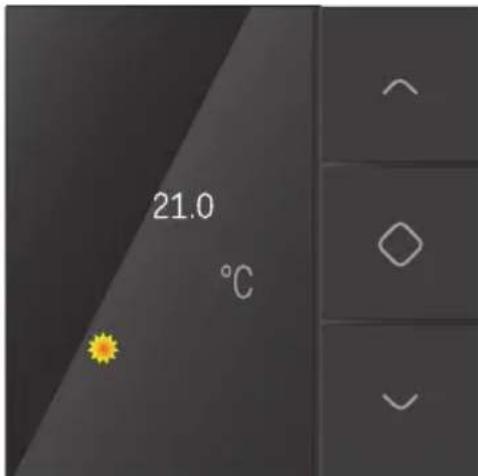

3 Stellen Sie mit den Navigationstasten die gewünschte Temperatur ein. Betätigten Sie dann Taste "C". Die gewünschte Temperatur wurde eingestellt und Sie kehren wieder zur vorherigen Anzeige darüber.

Wochenprogrammändern

Wochenprogramme setzen sich aus einem bzw. mehreren Tagesprogrammen zusammen. Diese können Sie separatändern bzw. erstehen.

Wahlen Sie wie folgt ein Tagesprogramm aus:

1 Navigieren Sie zum zu ändernden Wochenprogramm.

2 Betätigen Sie dann Taste "C". Es erscheint folgende Anzeige:

In dieser Anzeige symbolisiert die obere Reihe die Werktage, während die untere Reihe für das Wochenende steht.

3 Wahlen Sie für ein bestehendes Tagesprogramm zwischen Werktag bzw. Wochenende. Wahlen Sie zum Hinzufügen eines neuen Tagesprogramms Zufügen.

4 Betätigen Sie dann Taste "C".

Es wird dann das Tagesprogramm aufgerufen:

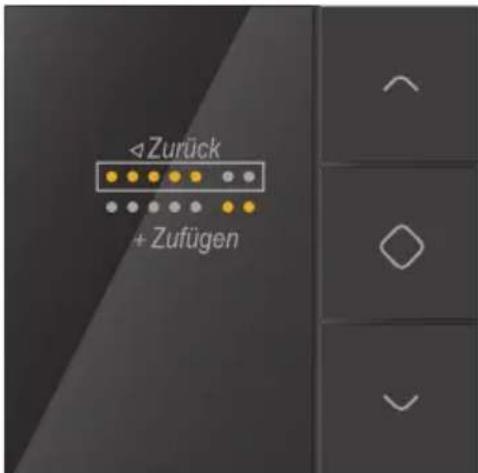

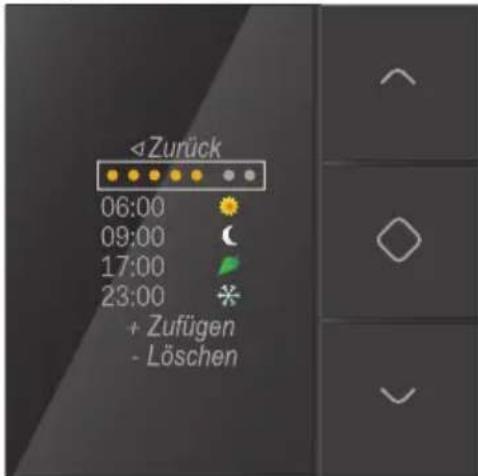

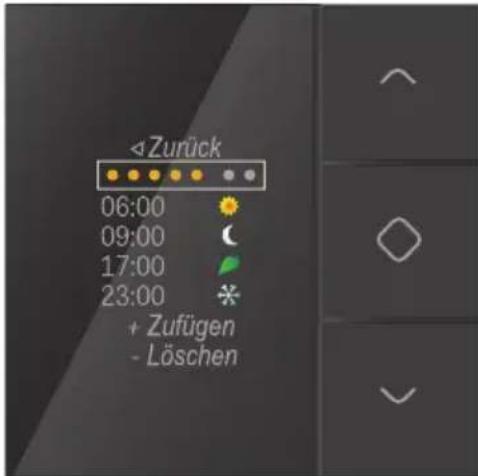

Sie können jetzt das Tagesprogramm ändern, neue Einstellungen für Zeit und Temperatur hinzufügen und bestehende Einstellungenlösen.

Gehen Sie zum Ändern eines Tagesprogramms wie folgt vor:

1 Wahlen Sie Werktage bzw. Wochenende aus und betätigten Sie dann Taste "C". Es erscheint folgende Anzeige:

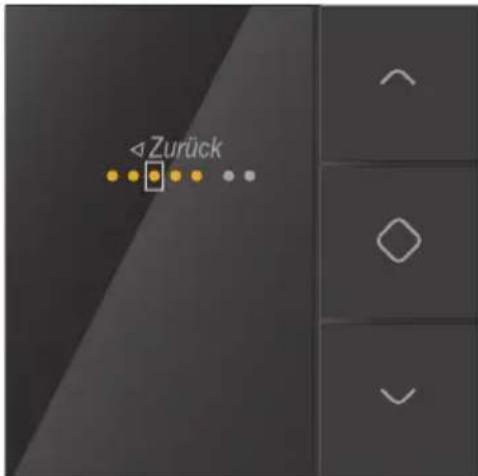

2 Durchlaufen Sie mit den Navigationstasten die Werktage bzw. das Wochenende. Mit Taste "C" aktivieren bzw. deaktivieren Sie bestimmte Tage.
3 Navigieren Sie zum Punkt Zurück und betätigten Sie Taste "C". Es erscheint folgende Anzeige:

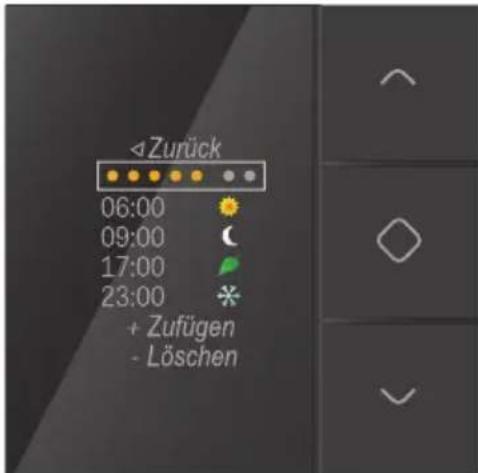

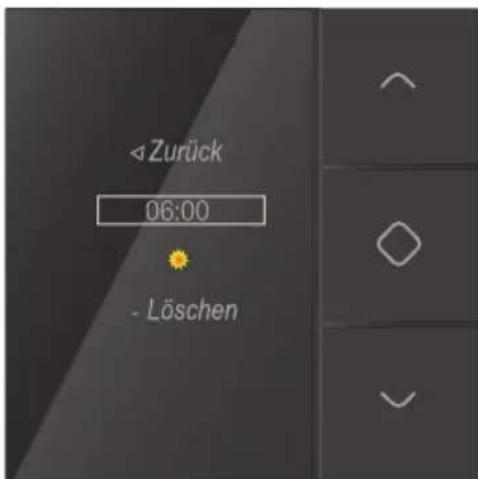

4 Wahlen Sie eine Einstellung für die zu ändernde Zeit und Temperatur aus und betätigten Sie Taste "C". Es erscheint folgende Anzeige:

5 Stellen Sie den Zeitpunkt ein. Verwenden Sie hierfür die Navigationstasten. Schreiben Sie den Vorgang mit Taste "C" ab.
6 Wahlen Sie das gewünschte Temperaturniveau aus und betätigten Sie Taste "C". Es erscheint folgende Anzeige:

Wenn Sie kein Temperaturniveau auswahlen, wird automatisch AUS gewählt.

Das gewünschte Temperaturniveau ist nun eingestellt und Sie kehren wieder zur vorherigen Anzeige darüber.

7 Wahlen Sie solange Zurück, bis Sie in folgender Anzeige sind:

8 Wiederholen Sie für jeder gewünschte Zeit- und Temperatureinstellung die Schritte 4 bis 7.

Datum und Zeit einstellen

• Wenn Sie über den Thermostat Datum und Zeit ändern, schlagen sich diese Änderungen in der gesamten Niko Home Control-Installationsanlage nieder.
• Sie können Datum und Zeit auch über die Programmier- und Anwendersoftware ändern.

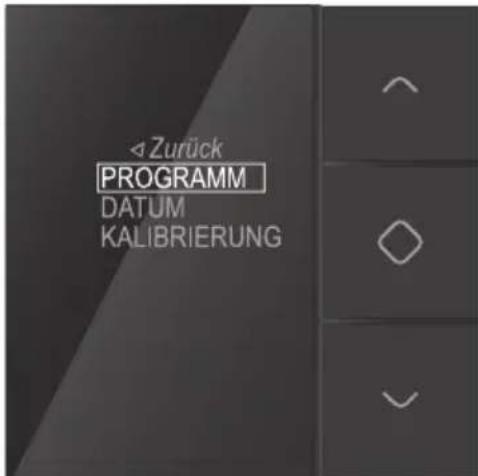

1 Wahlen Sie in folgender Anzeige DATUM aus:

2 Betätigen Sie Taste "C".
Sie konnen jetzt die Einstellungen für Jahr, Monat, Tag, Stunde oder Minutenändern.
3 Wahlen Sie die einzustellenden Einstellungen aus und betätigten Sie Taste "C".
4 Ändern Sie mit den Navigationstasten den Wert und betätigten Sie Taste "C".
5 Navigieren Sie zum Punkt Zurück und betätigten Sie Taste "C".

Thermostat kalibrieren

Sie müssen bei einem Unterschied zwischen der vom Thermostat angegebenen Temperatur und der tatsächlichen Temperatur den Thermostat kalibrieren.

• Sie dürfen den Thermostat erst nach einem zweistündigen Betrieb der Installationsanlage kalibrieren, das sich dann erst die Temperaturwiedergabe stabilisiert hat.
• Sie dürfen den Thermostat nicht bei extremen Temperatoren kalibrierten!

1 Messen Sie die Temperatur in der Raumitte mit einem Thermometer.

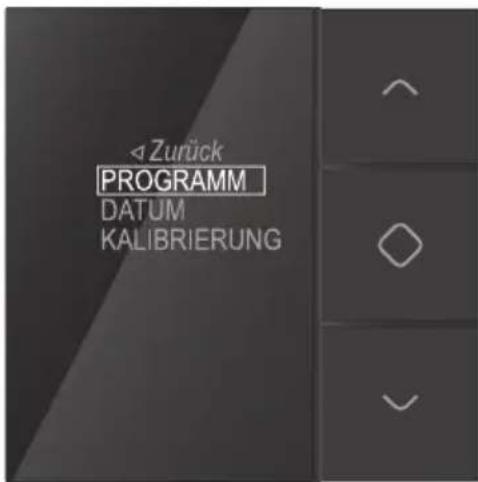

2 Wahlen Sie in folgender Anzeige KALIBRIERUNG aus:

3 Betätigen Sie Taste "C".
4 Betätigten Sie die Navigationstasten; bis die angezeigte Temperatur mit der gemessenen Temperatur übereinstimmt. Betätigten Sie anschließend Taste "C".

Sie konnen die angezeigte Temperatur um sechs Grad Celsius erhöhen bzw. verringern.

5 Navigieren Sie zum Punkt Zurück und betätigten Sie Taste "C".

Installation

Sie können jeder mit Fußbodenheizung, Heizkörpern oder Klimaanlage ausgestatteten Raum mit einem Thermostat ausstatten, um damit die Temperatur des Raumes zu regeln.

Der Thermostat liefert nur bei korrekt ermittelter Raumtemperatur Beste Regelleistungen. Sie müssen deshalb alle Faktoren beseitigen, die darauf Einflussnehmen können.

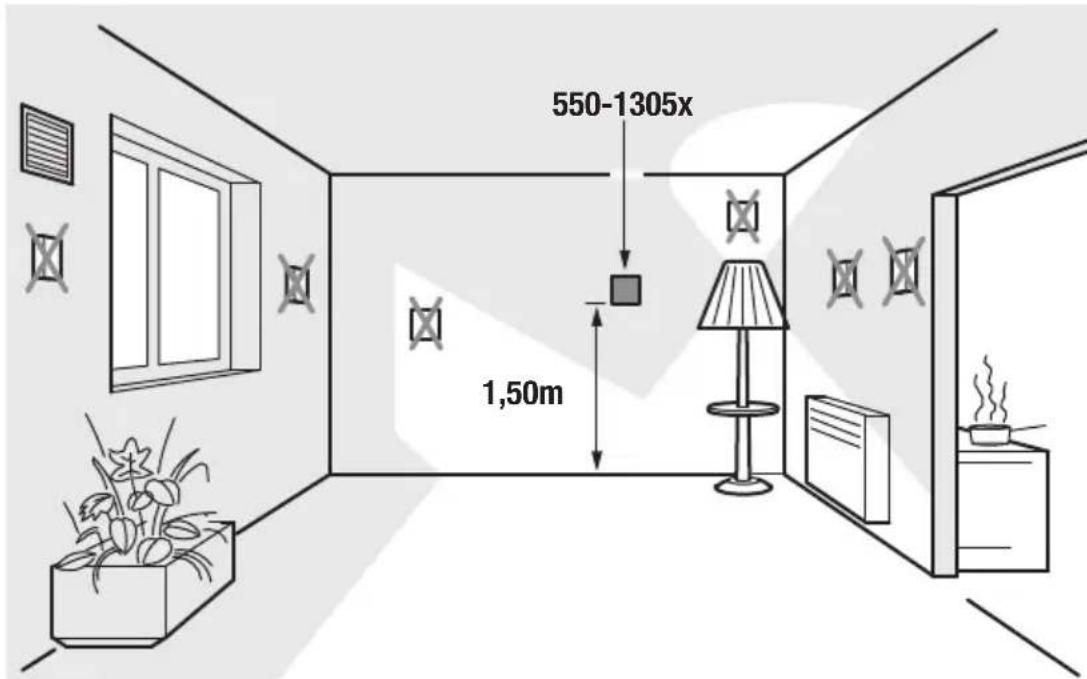

Installieren Sie den Thermostat

• nicht unter direktem Einfluss von Sonnenlicht
• nicht an einer Wand, die eine direkte Verbindung zur Außenluft hat
• nicht in unmittelbarer Umgebung einer Wärmequelle (Kamin, Heizkörper usw.) oder eines elektrischen Geräts, das Wärme abgibt (TV, Computer usw.)
• nicht hinter einem Vorhang.

Vermeiden Sie, dass es hinter dem Thermostat zu Luftzirkulationen kommt. Fülten Sie deswegen in der Unterputzdose vorhandene oder von der Busleitungsführung verursachte Löcher mit PU-Schaum aus. Siehe Abschnitt Installation auf Seite 30.

Technische Daten

• Beleuchtes Farbdisplay
  Ruhespannung: 26 Vdc (SELV, Sicherheitskleinspannung)
• Umgebungstemperatur: 5 bis 40^
• Displayabmessungen: 45 × 45 × 32 mm (H x B x T)
• Einbauttiefe: 20 mm
• Tages- / Wochenprogrammierung
• 5 Temperaturniveaus: Tag, Nacht, Eco, Aus (mit Frostschutz) und kühlen
  Einstellgenauigkeit: 0.5^
  gemaaIEC60730-2-9,EN50491-5-2,EN50491-2 und EN 50090-2-3
  Schutzart:IP20

6.3. Ecodisplay

Beschreibung

Über das Ecodisplay kann der Bewohner den Energie- und Wasserverbrauch und auch eine eventuelle Energieeinspeitung überprüfen. Darüber hinaus kann über das Ecodisplay die Ecofungtion oder eine Anwesenheitssimulation aktiviert werden.

Ubersicht

550-13080

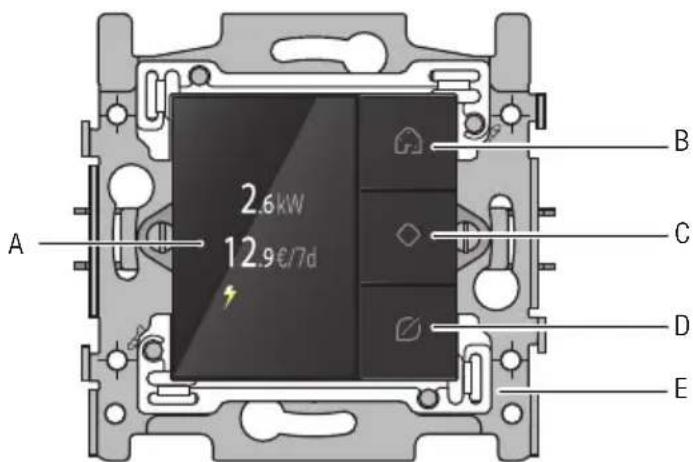

A. Display
B. Taste für Anwesenheitssimulation
C. Bestätigen / Menu / Anzeigen durchblättern
D. Ecotaste
E. Tragrahmen

Funktionsweise

Verbrauchsinformation

Das Ecodisplay gibt Auskunft über den Verbrauch von Elektrizität, Gas und Wasser bzw. über die produzierte Menge an Elektrizität. Siehe Abschnitt Elektrizitätsmessmodul auf Seite 58. Auf welche Informationen der Bewohner zurückgreifen kann, hängt gaz von den installierten Messmodulen ab. Ein elektrisches Messmodul erfasst .die Menge an verbrauchter bzw. erzeugter Elektrizität, während ein Impulszahler den Verbrauch an Elektrizität, Gas und Wasser ermittelt.

Die Angabe des aktuellen Elektrizitätsverbrauchs erfolgt in W bzw. kW, während der Gas- und Wasserverbrauch in ^3 erfasst wird. Unterhalb dieser Angabe wird dann der wöchentliche Verbrauch in EUR oder GBP angegeben.

Anzeige eines bestimmten Tarifmediums:

1 Um das Display aufleuchten zu halten, müssen Sie eine der Tasten berühren. Um Energie zu sparen, ist das Display)namlich standardmäßig abgedunkelt.

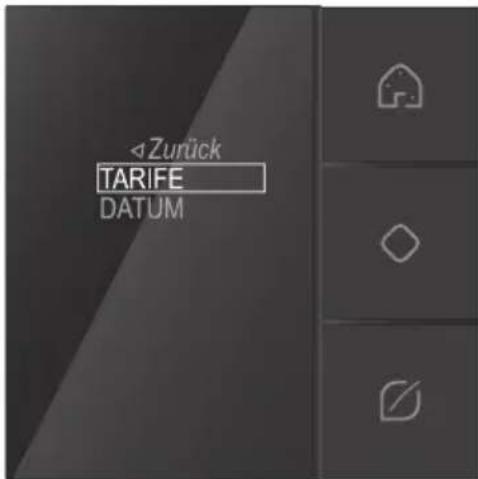

2 Drücken Sie zum Aufrufen des Menüs länger auf Taste "C". Es erscheint folgende Anzeige:

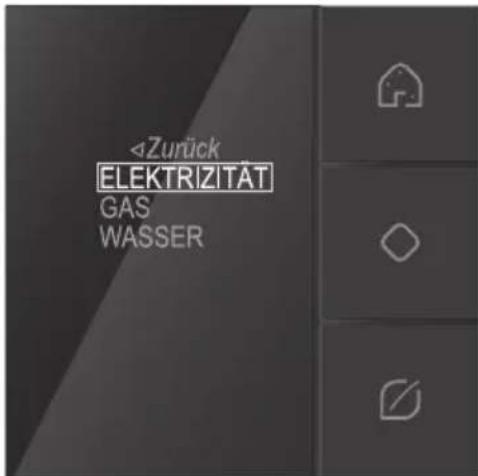

3 Betätigen Sie für eine Auswahl von TARIFE Taste "C". Es erscheint folgende Anzeige:

4 Wahlen Sie ELEKTRIZITÄT, GAS oder WASSER und betätigten Sie Taste "C". Es erscheint der ausgewählte Tarif, den Sie hier anpassen können.
5 Navigieren Sie zum Punkt Zurück und betätigten Sie Taste "C".

Ecofunktion

Die Ecofunktion umfasst alle Leuchten und Stromkreise, die der Bewohner bei Verlassen des Hauses ausschalten möchte. Welche Controllerausgänge Sie in dieser Funktion integrieren, bestimmen Sie bei der Programmierung der Installationsanlage.

Für eine Aktivierung der Ecofungtion betätigten Sie die Ecotaste, wodurch sofort der Verbrauch abgesenkt wird.

Anwesenheitssimulation

Die Anwesenheitssimulation schaltet zu bestimmten Zeitpunkten die Beleuchtung ein, um dadurch die Anwesenheit der Bewohner zu simulieren. Bei Programmierung der Installationsanlage bestimmen Sie, welche Leuchten Sie in die Anwesenheitssimulation aufnehmen und zu welchen Zeitpunkten Sie diese einschalten.

Fur eine Aktivierung der Anwesenheitssimulation betätigten Sie die Anwesenheitssimulationstaste.

Installation

Installieren Sie das Ecodisplay

• nicht unter direktem Einfluss von Sonnenlicht
• and dem Punkt, wo der Bewohner die Wohnung verlässt.

Siehe Abschnitt Installation auf Seite 30.

Technische Daten

• Beleuchtes Farbdisplay
  Ruhespannung: 26 Vdc (SELV, Sicherheitskleinspannung)
• Umgebungstemperatur: 5 - 45°C
• Displayabmessungen: 45 × 45 × 32 ~mm (H × B × T)
• Einbautiefe: 20 mm
  Anzeige des Wochenverbrauchs in EUR oder GBP
  gemäß IEC60730-2-9, EN 50491-5-2, EN 50491-2 und EN 50090-2-3
