Type de produit	Écran éco pour maison intelligente
Marque	Niko
Modèle	55013080
Catégorie	Maison intelligente
Dimensions (H x L x P)	45 x 45 x 32 mm
Profondeur d'encastrement	20 mm
Poids estimé	100 g
Alimentation	26 Vdc (TBTS) via bus Niko Home Control
Température de fonctionnement	5 °C à 45 °C
Degré de protection	IP20
Écran	Couleur éclairé
Fonctions principales	Affichage consommation (électricité, eau, gaz), production électrique, activation fonction éco, simulation de présence
Normes	IEC60730-2-9, EN 50491-5-2, EN 50491-2, EN 50090-2-3
Installation	Sur boîte d'encastrement, avec pont et plaque de recouvrement
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec
Sécurité	Très basse tension de sécurité (TBTS)
Pièces détachées	Contacter le service après-vente Niko
Réparabilité	Réparation par un professionnel agréé
Compatibilité	Système Niko Home Control
Touches	3 touches (éco, simulation présence, navigation/confirmation)

FOIRE AUX QUESTIONS - 55013080 Niko

Que permet de faire l'écran éco Niko 55013080 ?

L'écran éco permet de visualiser la consommation d'énergie (électricité, gaz, eau) et la production d'électricité, d'activer la fonction éco pour réduire la consommation, et de simuler une présence en allumant l'éclairage.

Comment installer l'écran éco ?

Installez l'écran éco à l'abri de la lumière directe du soleil, à l'endroit où l'habitant quitte son domicile. Fixez le pont sur une boîte d'encastrement standard, raccordez le câble bus (bornes BB), puis vissez le pont. Terminez avec une plaque de recouvrement Niko Pure, Intense ou Original.

Comment afficher la consommation d'énergie ?

Effleurez une touche pour éclairer l'écran. L'écran affiche automatiquement les consommations actuelles (W, kW, m³) et la consommation hebdomadaire en EUR ou GBP. Les données proviennent des modules de mesure installés.

Comment modifier les tarifs de consommation ?

Appuyez longuement sur la touche C pour accéder au menu. Sélectionnez TARIFS, puis choisissez ÉLECTRICITÉ, GAZ ou EAU. Modifiez le tarif affiché, puis naviguez jusqu'à 'retard' et appuyez sur C pour valider.

Comment activer la fonction éco ?

Appuyez simplement sur la touche éco (D) pour désactiver les lampes et circuits programmés comme non essentiels lorsque vous quittez la maison. La consommation diminue immédiatement.

Comment activer la simulation de présence ?

Appuyez sur la touche de simulation de présence (B). Pendant la programmation, vous définissez les sources lumineuses et les horaires. Une fois activée, l'éclairage s'allume comme si quelqu'un était présent.

Quelles sont les dimensions de l'écran éco ?

Les dimensions de l'écran sont de 45 x 45 x 32 mm (hauteur x largeur x profondeur), avec une profondeur d'encastrement de 20 mm.

Quelle est la tension d'alimentation ?

L'alimentation est assurée par le bus Niko Home Control en 26 Vdc (très basse tension de sécurité).

Quelles normes respecte l'écran éco ?

L'écran éco est conforme aux normes IEC60730-2-9, EN 50491-5-2, EN 50491-2 et EN 50090-2-3.

Comment nettoyer l'écran éco ?

Utilisez un chiffon doux et sec pour nettoyer l'écran. Évitez les produits abrasifs ou liquides qui pourraient endommager l'appareil.

MODE D'EMPLOI 55013080 Niko

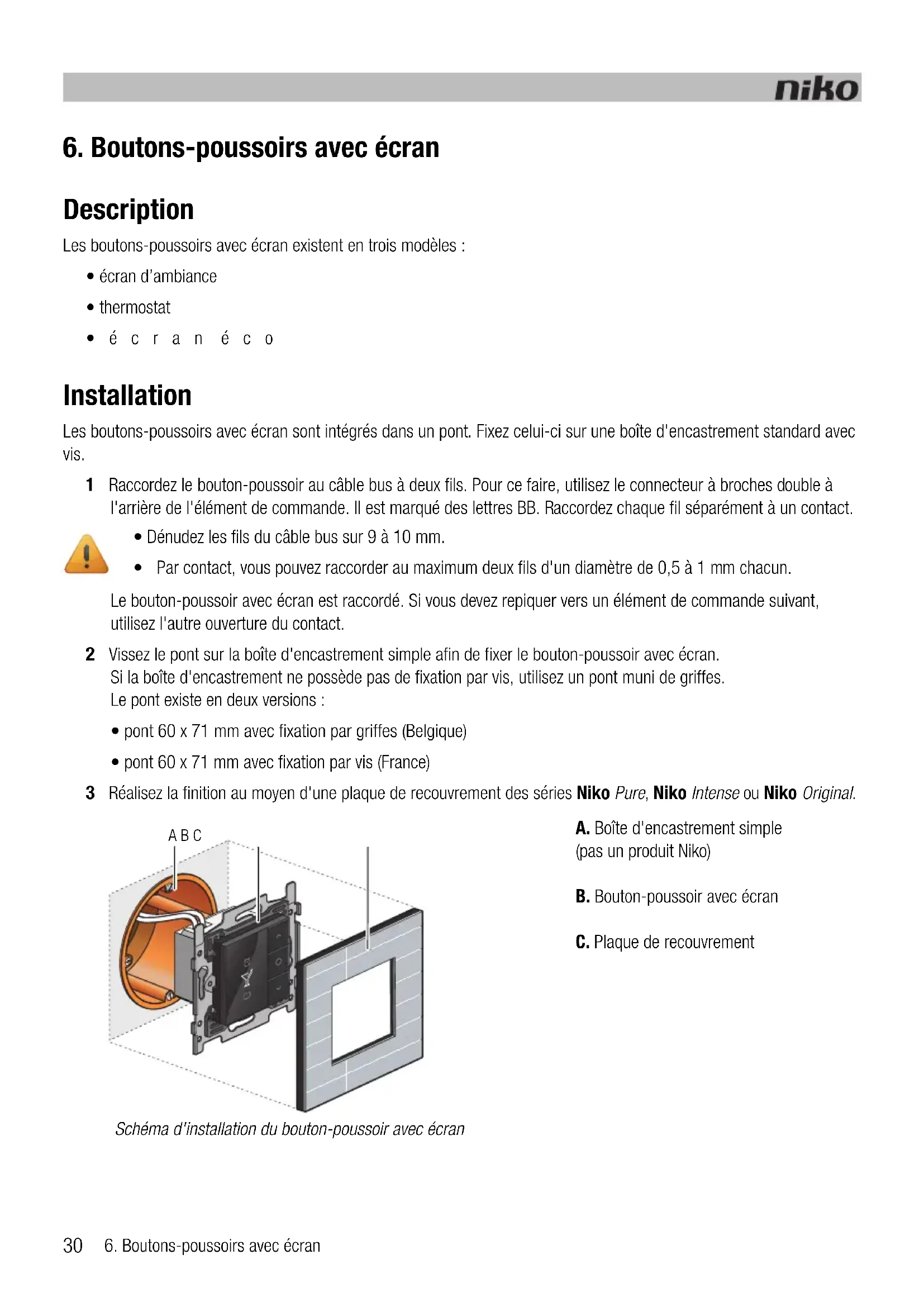

6. Boutons-poussoirs avec écran

Description

Les boutons-poussoirs avec écran existent en trois modèles :

• écran d'ambiance
• thermostat
  écranéco

Installation

Les boutons-poussoirs avec écran sont intégrés dans un pont. Fixez celui-ci sur une boîte d'encastrement standard avec vis.

1 Raccordez le bouton-poussoir au cable bus à deux fils. Pour ce faire, utilisez le connecteur à broches double à l'arrête de l'objet de commande. Il est marqué des lettres BB. Raccordez chaque fil séparément à un contact.

• Denudez les fils du cable bus sur 9 à 10 mm.
• Par contact, vous pouvez racorder au maximum deux fils d'un diamètre de 0,5 à 1 mm chacun.

Le bouton-poussoir avec écran est raccordé. Si vous devez repiquer vers un élément de commande suivant, utilisez l'autre ouverture du contact.

2 Vissez le pont sur la boite d'encastrement simple afin de fixer le bouton-poussoir avec écran. Si la boite d'encastrement ne possède pas de fixation par vis, utilisez un pont muni de griffes. Le pont existe en deux versions :

• pont 60 x 71 mm avec fixation par griffes (Belgique)
• pont 60 x 71 mm avec fixation par vis (France)

3 Realisez la finition au moyen d'une plaque de recouvrement des séries Niko Pure, Niko Intense ou Niko Original.

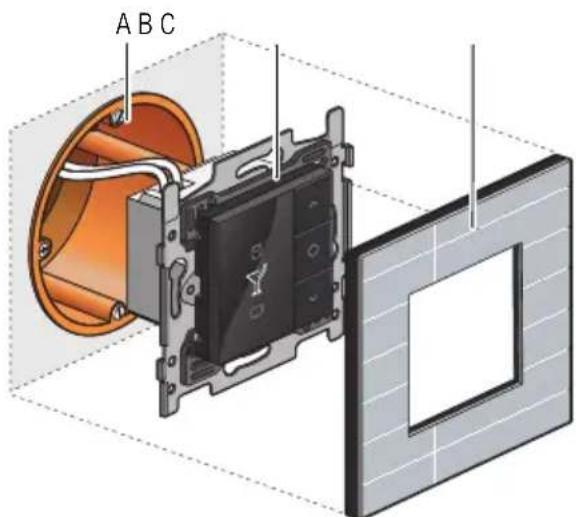

Scheme d'installation du bouton-poussoir avec écran

A. Boîte d'encastrement simple (pas un produit Niko)
B. Bouton-poussoir avec écran
C. Plaque de recouvrement

6.1. Écran d'ambiance

Description

L'écran d'ambiance permet à l'occupant de la maison d'activer une des ambiances préprogrammées. Une ambiance est une combinaison de réglages de l'éclairage, des volets, des stores, etc.

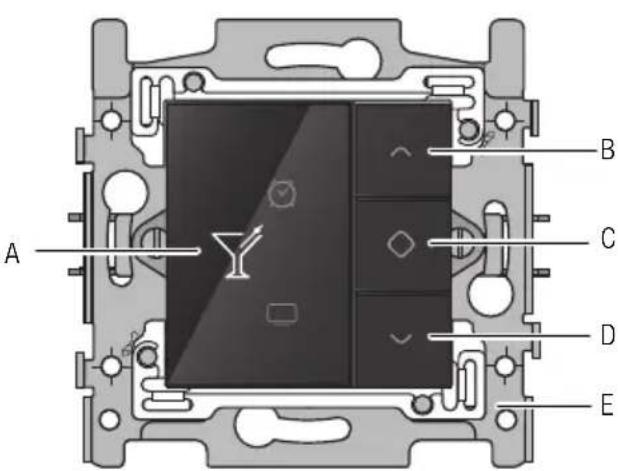

Aperçu

550-13040

A. Écran
B. Touche de navigation (haut)
C. Activer
D. Touche de navigation (bas)
E. Pont

Fonctionnement

Les ambiances sont paramétrées lors de la programmation de l'installation. Le logiciel contient 20 pictogrammes parmi lesquels huit peuvent être selectionnés. Une ou plusieurs actions sont associées à ces huit pictogrammes afin de créé l'ambiance voulue.

Pour activer une ambiance :

1 Effleurez une touche afin d'éclairer l'écran. Par défaut, l'écran est en veille afin d'économiser l'énergie.
2 Appuyez sur les touches de navigation jusqu'à ce que le pictogramme correspondant à l'ambiance souhaitee apparaisse.
3 Appuyez sur la touche « C »

Le pictogramme prend une couleur orange. Il conserve cette couleur tant que I'ambiance est activée.

Les ambiances peuvent également être activées par des capteurs intégrés dans l'installation Niko Home Control.

Procedez à ce paramétrage pendant la programmation.

Installation

Cf. Installation à l'âge 30.

Données techniques

• écran couleur éclaire
• tension de repos : 26 Vdc (TBTS, très BASSE tension de sécurité)
• température ambiente: 0 - 50°C
• dimensions de l'écran: 45 x 45 x 32 mm (H x L x P)
• profondeur d'encastrement : 20 mm

6.2. Thermostat

Description

Le thermostat vous permet de commander le chauffage ou le refroidissement dans différentes zones ou pieces. Il agit en interaction avec un module de chauffage ou de refroidissement. Cf. Module de chauffage ou de refroidissement à lape 103

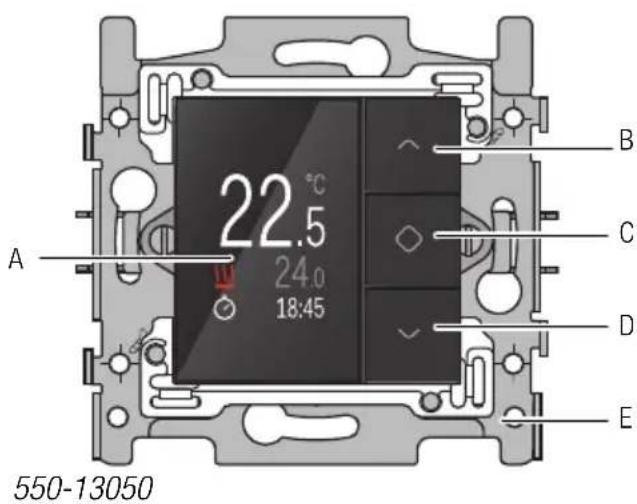

Aperçu

A. Écran
B. Augmenter la valeur ou touche de navigation (haut)
C. Confirmer/Menu
D. Diminuer la valeur ou touche de navigation (bas)
E. Pont

Fonctionnement

Vouss pouvez programmerme chaque thermostat séparation. Vouss pouze chooses parmi trois programmes hebdomadaires : deux pour chauffer et un pour refroidir. En outre, cinq niveaux de température fixes sont définis (JOUR, NUIT, ÉCO, FRAIS et ÉTEINT). Vouss pouze utiliser les réglages préprogrammés ou en définir de nouveaux vous-même.

Pour sélectionner un programme hebdomadaire ou un niveau de température préprogrammé :

1 Effleurez une touche afin d'éclairer l'écran. Par défaut, l'écran est en veille afin d'économiser l'énergie.

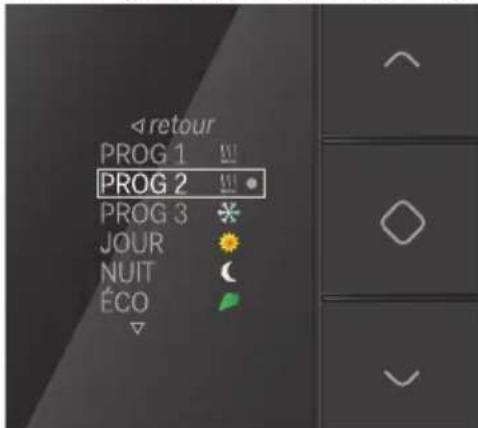

2 Appuyez plus longtemps sur la touche « C » pour appeler le menu. L'écran suivant apparait :

3 Naviguez jusqu'au programme hebdomadaire ou niveau de température de votrechioix, puis appuyez sur la touche « C ».

Lors de la livraison, les niveaux de température fixes sont préprogrammés comme suit :

JOUR 21°C
NUIT 16°C
ÉCO 18°C
FRAIS 24°C
ÉTEINT 7°C

Lors de la livraison, les programmes hebdomadaires sont préprogrammés comme suit :

PROG1 Semaine :
	06:00 => 08:00 JOUR
	08:00 => 16:00 NUIT
	16:00 => 18:00 ÉCO
	18:00 => 22:00 JOUR
	22:00 => 06:00 NUIT
	Week-end :
	08:00 => 22:00 JOUR
	22:00 => 08:00 NUIT
PROG2 Semaine :
	08:00 => 22:00 JOUR
	22:00 => 08:00 NUIT
	Week-end :
	08:00 => 22:00 JOUR
	22:00 => 08:00 NUIT
PROG3 Semaine :
	16:00 => 19:00 FRAIS
	19:00 => 16:00 ÉTEINT
	Week-end :
	10:00 => 19:00 FRAIS
	19:00 => 10:00 ÉTEINT

L'habitant peut modifier ces réglages s'il ne correspondant pas à ses souhaits.

Modification des réglages préprogrammés

Pour modifier un réglage préprogramme :

1 Effleurez une touche afin d'éclairer l'écran. Par défaut, l'écran est en veille afin d'économiser l'énergie.

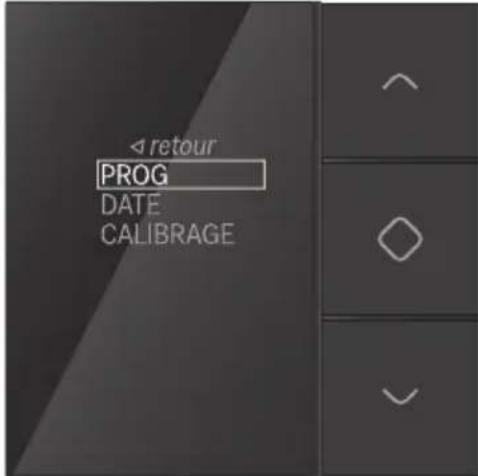

2 Continuez d'appuyer sur la touche « C » jusqu'à ce que l'écran suivant apparaise :

3 Assurez-vous que PROG est selectionné, puis appuyez sur la touche « C ». L'écran suivant apparait :

Vou puez a present selectionner un programme hebdomadaire ou un niveau de tempereature afin de le modifier.

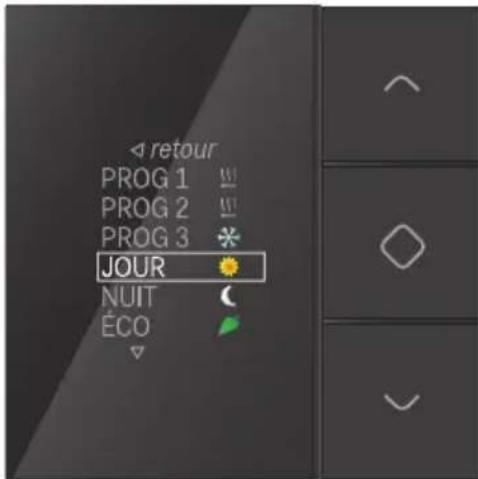

Modification d'un niveau de température fixe

Pour modifier un niveau de température fixe :

1 Naviguez jusqu'au niveau de température souhaïte.

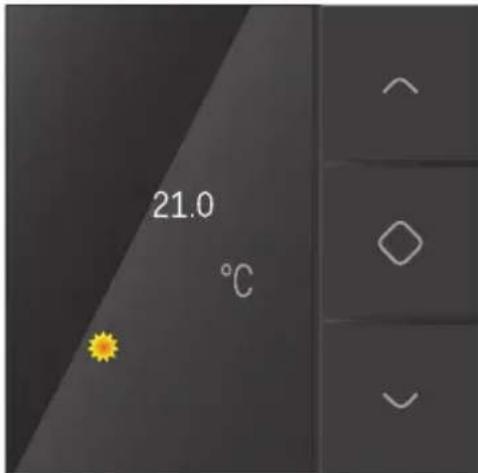

2 Appuyez sur la touche « C ». L'écran suivant apparait :

3 À l'aide des touches de navigation, réglez la température voulue. Appuyez sur la touche « C ». La température voulue est réglée. Vous revenez à l'écran précédent.

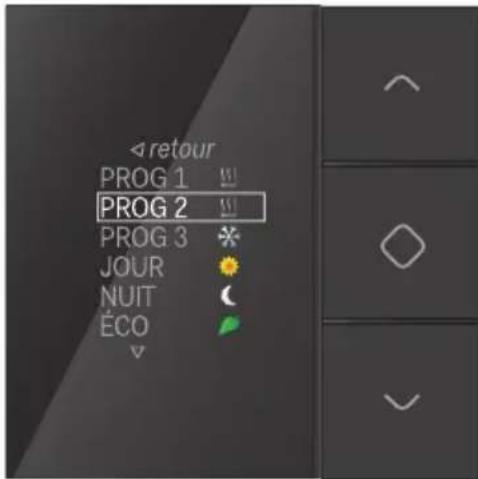

Modification d'un programme hebdomadaire

Les programmes hebdomadaires se compose d'un ou de plusieurs programmes journaliers. Vous pouvez les modifier ou les creer individuellement.

Pour sélectionn un programme journalier :

1 Naviguez jusqu'au programme hebdomadaire que vous souhaitez modifier.

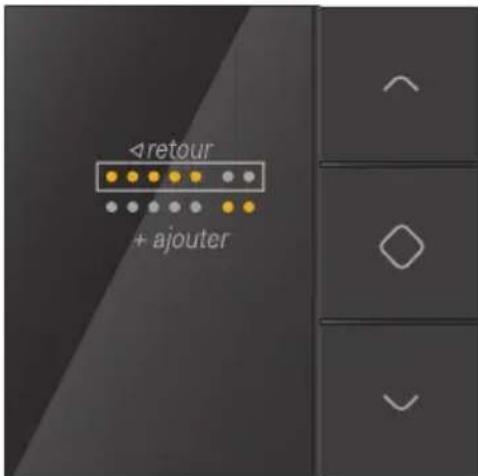

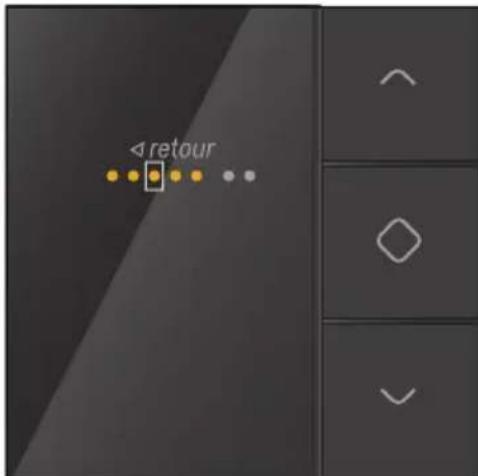

2 Appuyez sur la touche « C ». L'écran suivant apparait :

Sur cet écran, la série supérieure de points représenté la semaine, tandis que la série inférieure représenté le week-end.

3 Si vous souhaitez modifier un programme journalier existant, selectionnez la semaine ou le week-end. Si vous souhaitez ajouter un nouveau programme journalier, selectionnez ajouter.

4 Appuyez sur la touche « C »

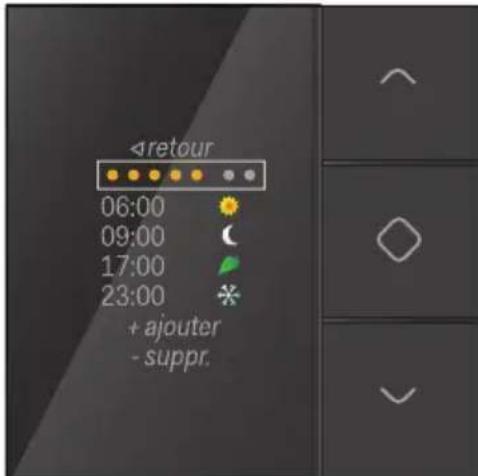

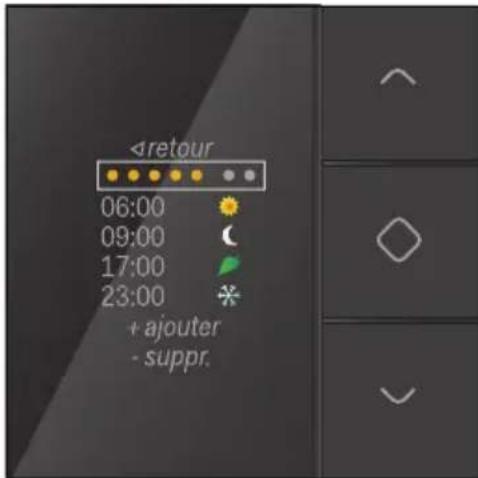

Le programme journalier apparait :

Vouss pouvez a present modifier le programme journalier, ajouter de nouveaux réglages de l'heure et de la température et supprimer des réglages existants.

Pour modifier un programme journalier :

1 Sélectionnez la semaine ou le week-end, puis appuyez sur la touche « C ». L'écran suivant apparait :

2 Passez en revue la semaine ou le week-end à l'aide des touches de navigation. Appuyez sur la touche « C » pour activer ou désactiver certains jours.
3 Naviguez jusqu'à l'indication retard, puis appuyez sur la touche « C ». L'écran suivant apparait :

4 Sélectionnez un réglage de l'heure et de la température que vous souhaitez modifier, puis appuyez sur la touche « C ». L'écran suivant apparait :

5 Reglez l'heure. Pour ce faire, utilisez les touches de navigation. Lorsque vous avez terminé, appuyez sur la touche « C »

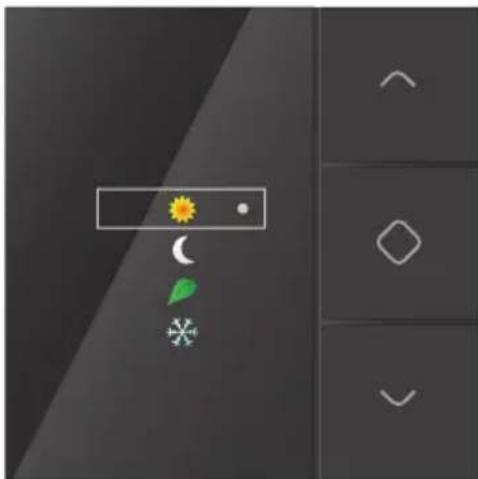

6 Sélectionnez le niveau de température souhaïte, puis appuyez sur la touche « C ». L'écran suivant apparait :

Si vous ne sélectionnez pas de niveau de température, ÉTEINT est sélectionné automatiquement.

Le niveau de température youlu est régèle. Vous revenez à l'écran précédent.

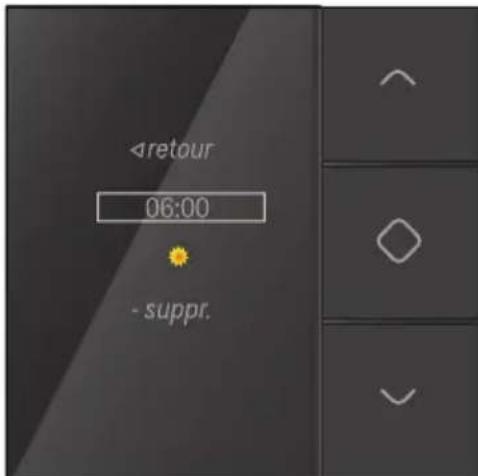

7 Sélectionnez retard jusqu'à ce que l'écran suivant apparaisse :

8 Repetez les etapes 4 a 7 pour chaque reglage de l'heure et de la temperature que vous souhaitez modifier ou creer.

Réglage de la date et de l'heure

• Si vous modifiez la date et l'heure par l'intérimédiaire du thermostat, vous les modifiez dans toute l'installation Niko Home Control.
• Vous pouvez également modifier la date et l'heure en passant par le logiciel de programmation ou le logiciel de l'utilisateur.

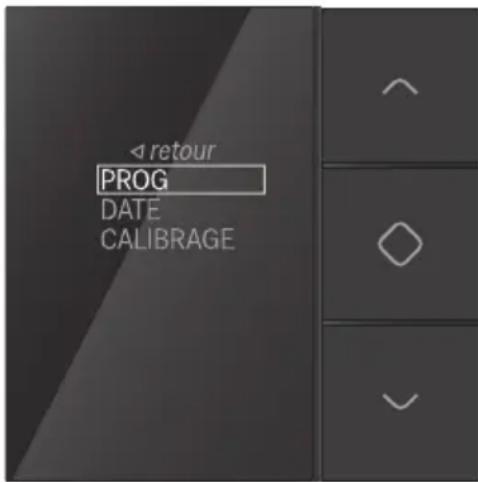

1 Sélectionnez DATE à l'écran suiv :

2 Appuyez sur la touche « C »

Vou puez a present modifier les reglages de I'année, du mois, du jour, de l'heure et des minutes.

3 Sélectionné le réglage que vous souhaitez modifier, puis appuyez sur la touche « C »
4 Modifiez la valeur à l'aide des touches de navigation, puis appuyez sur la touche « C ».
5 Naviguez jusqu'à l'indication retard, puis appuyez sur la touche « C ».

Calibrage du thermostat

S'il existe une différence entre la température indiquée par le thermostat et la température réelle, vous nevez calibrer le thermostat.

• Vous ne pouvez calibrer le thermostat que si l'installation est en service depuis au moins deux heures.
  Après ce décai, l'affichage de la température est stabilisé.
• Ne calibrez pas le thermostat si la température ambiente est extréme.

1 Mesurez la température au centre de la pièce, à l'aide d'un thermomètre.

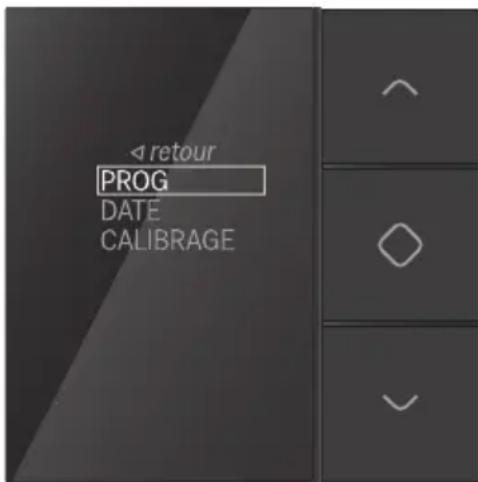

2 Sélectionnez CALIBRAGE à l'écran suivant :

3 Appuyez sur la touche « C »
4 Appuyez sur les touches de navigation jusqu'à ce que la température affichée corresponde à la température mesurée. Appuyez sur la touche « C »

Vous pouvez augmenter ou diminuer la température affichée de six degrés au maximum.

5 Naviguez jusqu'à l'indication retard, puis appuyez sur la touche « C ».

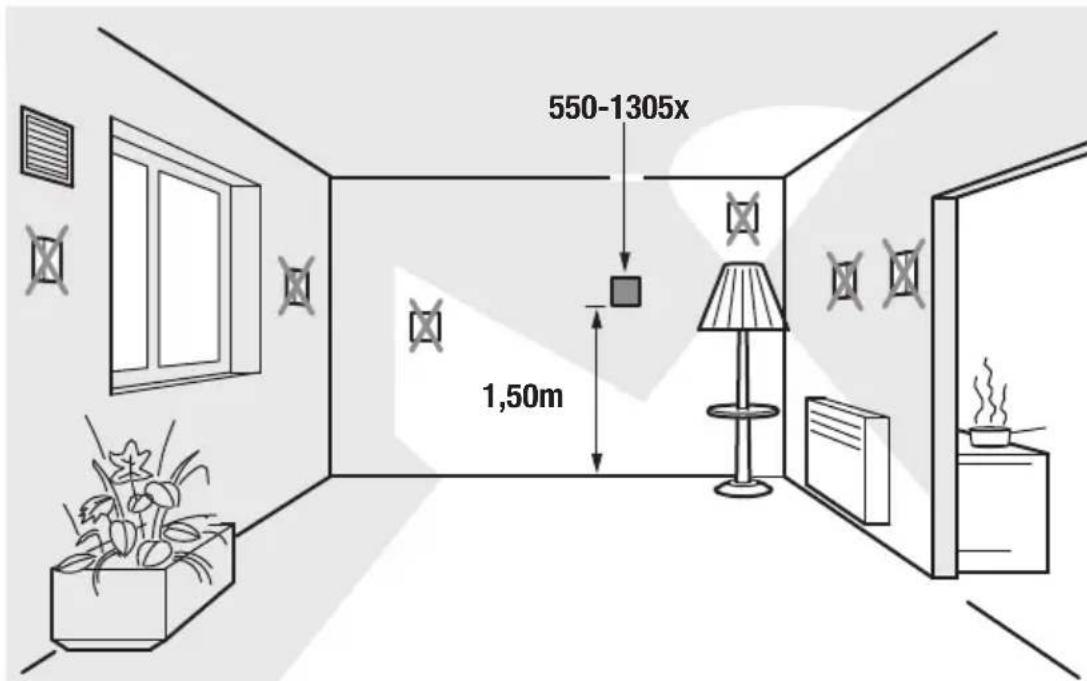

Installation

Voues pouvez installer le thermostat dans toute piece ou se trouve un chauffage par le sol, un radiateur, une unite de chauffage ou une installation de refroidissement. Le thermostat commande le chauffage ou le refroidissement de la piece ou il est instalé.

Le thermostat ne fonctionne correctement que si la températe ambiente peut être mesuree correctement. Dans la mesure du possible, eliminez tous les éléments qui peuvent gérer cette mesure.

Installes le thermostat :

• à l'abri de la lumière directe du soleil.
• pas sur un mur en contact direct avec l'air extérieur.
• pas à proximé immediate d'une source de chaleur (poèle, radiateur, etc.) ni d'un apparéil électrique susceptible de dégager de la chaleur (televiseur, ordinateur, etc.).
• pas derrière un rideau.

Évitez toute circulation d'air derrière le thermostat. Si nécessaire, bouche les trous de la boîte d'encastrement ou de la goulotte du cable bus à l'aide de mousse PU.

Cf. Installation à l'âge 30.

Données techniques

• écran couleur éclaire
• tension de repos : 26 Vdc (TBTS, très BASSE tension de sécurité)
• température ambiente : 5 - 40°C
• dimensions de l'écran: 45 × 45 × 32 mm (H x L x P)
• profondeur d'encastrement : 20 mm
• programmation journalière/hebdomadaire
• 5 niveaux de température : jour, nuit, éco, étéint (antigel) et frais
• précision de réglage: 0,5°C
• conforme aux normes IEC60730-2-9, EN 50491-5-2, EN 50491-2 et EN 50090-2-3
• degré de protection : IP20

6.3. Écran éco

Description

L'écran éco permet à l'habitant de contrôler sa consommation d'énergie et d'eau ainsi que, eventuellement, sa production d'énergie. En outre, il peut activer la fonction éco ou la simulation de présence sur cet écran.

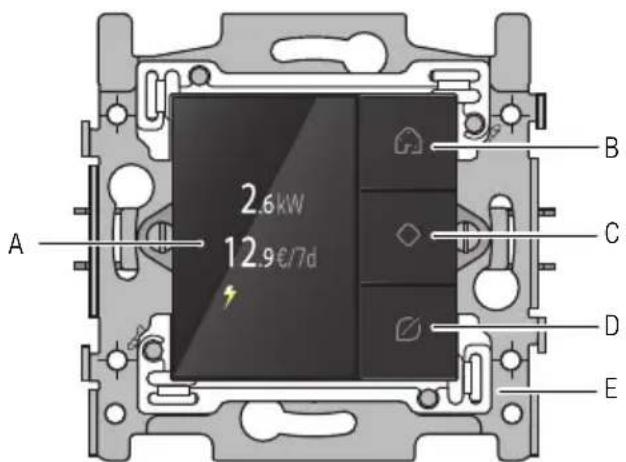

Aperçu

550-13080

A. Écran
B. Touche de simulation de présence
C. Confirmer/Menu/Parcourir les écrans
D. Touche éco
E. Pont

Fonctionnement

Informations relatives à la consommation

L'écran éco fournit des informations sur la consommation d'eau, de gaz et d'électricité ainsi que sur la production d'électricité. Cf. Modules de mesure de l'électricité à la page 58. Les informations disponibles dépendent des modules de mesure que vous installez. Le module de mesure de l'électricité mesure la consommation ou la production d'électricité. Le compteur d'impulsions permet de déterminer la consommation d'eau, de gaz et d'électricité.

La consommation d'électricité actuelle est affichée en W ou kW. La consommation d'eau et de gaz est affichée en m³. En dessous, la consommation hebdomadaire est exprimée en EUR ou GBP.

Pour voir les tarifs :

1 Effleurez une touche afin d'éclairer l'écran. Par défaut, l'écran est en veille afin d'économiser l'énergie.
2 Appuyez plus longtemps sur la touche « C » pour appeler le menu.

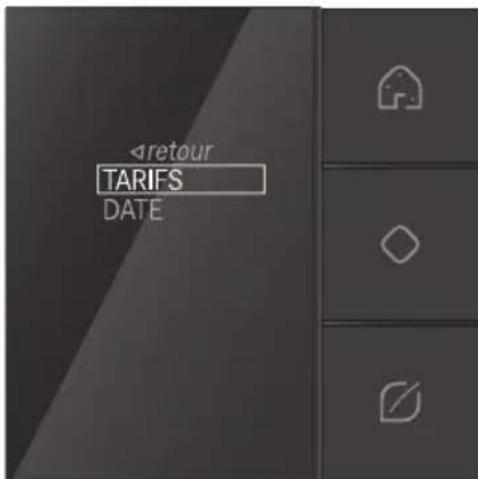

L'écran suivant apparait :

3 Appuyez sur la touche « C » pour sélectionner TARIFS.

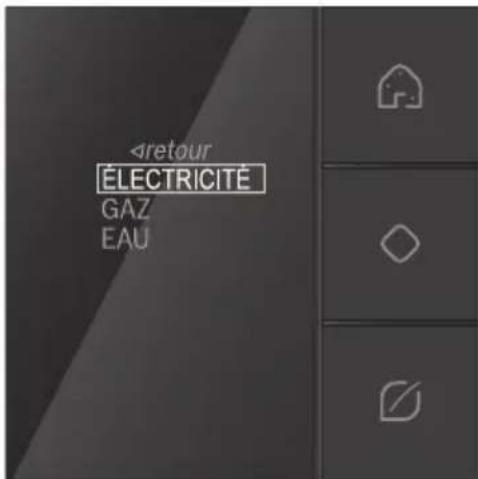

L'écran suivant apparait :

4 Sélectionnez ÉLECTRICITE, GAZ ou EAU, puis appuyez sur la touche « C »

Le tarif sélectionné apparait. Vous pouvez le modifier ici.

5 Naviguez jusqu'à l'indication retard, puis appuyez sur la touche « C ».

Fonction ecO

La fonction éco comprend l'ensemble des lampes et des circuits commutes que l'habitant souhaite désactiver lorsqu'il n'est pas chez lui. Lors de la programmation de l'installation, déterminez les sorties que vous intégrez dans cette fonction.

Pour activer la fonction éco, appuyez sur la touche éco. La consommation diminue immédiatement.

Simulation de presence

La simulation de présence fait en sorte que l'éclairage soit allumé à certains moments. La présence de l'habitant est ainsi simulée. Durant la programmation de l'installation, vous déterminez les sources lumineuses qui sont intégrées dans la simulation de présence ainsi que le moment et la durée où elles sont allumées.

Pour activer la simulation de presence, appuyez sur la touche de simulation de presence.

Installation

Installes l'écran éco :

• à l'abri de la lumière directe du soleil.
• à l'endetroit où l'habitant quitte son domicile.

Cf. Installation à l'âge 30.

Données techniques

• écran couleur éclaire
• tension de repos : 26 Vdc (TBTS, très BASSE tension de sécurité)
• température ambiente : 5 - 45°C
• dimensions de l'écran: 45 × 45 × 32 mm (H x L x P)
• profondeur d'encastrement : 20 mm
  consommation hebdomadaire en EUR ou GBP
• conforme aux normes IEC60730-2-9, EN 50491-5-2, EN 50491-2 et EN 50090-2-3
