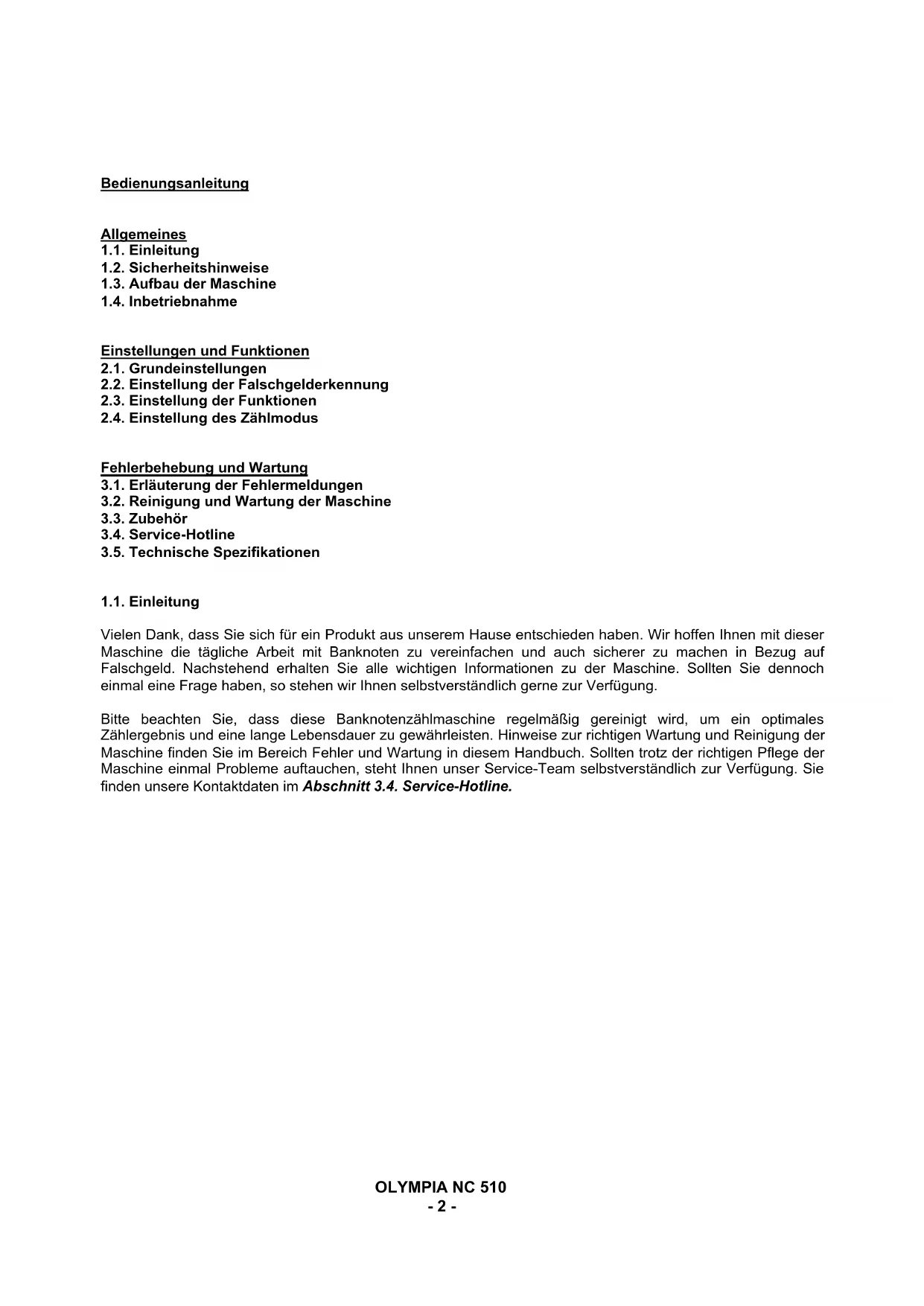

BEDIENUNGSANLEITUNG NC 510 OLYMPIA

1.1. Einleitung
1.2. Sicherheitshinweise
1.3. Aufbau der Maschine
1.4. Inbetriebnahme

Einstellungen und Funktionen

2.1. Grundeinstellungen
2.2. Einstellung der Falschgelderkennung
2.3. Einstellung der Funktionen
2.4. Einstellung des Zählmodus

Fehlerbehebung und Wartung

3.1. Erläuterung der Fehlermeldungen
3.2. Reinigung und Wartung der Maschine
3.3. Zubehör
3.4. Service-Hotline
3.5. Technische Spezifikationen

1.1. Einleitung

Vielen Dank, dass Sie sich für ein Produkt aus unserem Hause entschieden haben. Wir hoffen Ihnen mit dieser Maschine die tägliche Arbeit mit Banknoten zu vereinfachen und auch sicherer zu machen in Bezug auf Falschgeld. Nachstehend erhalten Sie alle wichtigen Informationen zu der Maschine. Sollten Sie dennoch einmal eine Frage haben, so stehen wir Ihnen selbstverständlich gerne zur Verfügung.

Bitte beachten Sie, dass diese Banknotenzählmaschine regelmäßig gereinigt wird, um ein optimales Zählergebnis und eine lange Lebensdauer zu gewährleisten. Hinweise zur richtigen Wartung und Reinigung der Maschine finden Sie im Bereich Fehler und Wartung in diesem Handbuch. Sollten trotz der richtigen Pflege der Maschine einmal Probleme auftauchen, steht Ihnen unser Service-Team selbstverständlich zur Verfügung. Sie finden unsere Kontaktdaten im Abschnitt 3.4. Service-Hotline.

1.2 Sicherheitshinweise

Bitte lesen Sie die Sicherheitshinweise vor der Inbetriebnahme! Sie finden die wichtigsten Hinweise in dem Kapitel „Sicherheitshinweise“. Bitte beachten Sie die Warnungen und Hinweise, um Schäden an der Maschine oder Verletzungen zu vermeiden.

	WarnungBitte beachten Sie unbedingt diese Hinweise, bei Nichtbeachtung kann es zu schweren und auch tödlichen Verletzungen kommen (z. B. durch Stromschlag)
	AchtungBitte beachten Sie unbedingt diese Hinweise, bei Nichtbeachtung kann es zu Schäden an der Banknotenzählmaschine kommen.

	es Zeichen warnt den Benutzer vor dem eventuellen Einzug und Gefährdung der Hand und Finger durch mechanisch arbeitende Teile.
	ieses Zeichen markiert Verbote, in diesem Fall das Verbot bestimmte Teile anzufassen. Sie finden neben den Symbolen eine genauere Beschreibung.
	iese Zeichen zeigen wichtige Handlungen an, die ausgeführt werden müssen. Dieses Zeichen zeigt die Notwendigkeit der Erdung der Maschine an.
	Betrieb der Maschine über Netzkabel muss die Erdung der Maschine sichergestellt sein, um elektrische Schläge zu vermeiden
	ährend der Reinigung darf kein Reinigungsspray mit entflammbaren Gasen verwendet werden (z.B. LPG).
	Maschine darf nur von autorisierten Service-Mitarbeitern geöffnet werden, um Schäden an Maschine und Benutzer zu vermeiden.
	im Wechseln einer Sicherung muss die Maschine komplett vom Stromnetz getrennt werden, um einen elektrischen Schlag zu verhindern.
	Netzstecker nie am Kabel aus der Steckdose ziehen, um Schäden am Kabel und Stromschläge zu vermeiden.
	te beachten Sie, dass beim Zählvorgang weder Finger, Krawatten, Haare oder andere Gegenstände eingezogen werden.

1.3. Aufbau der Maschine

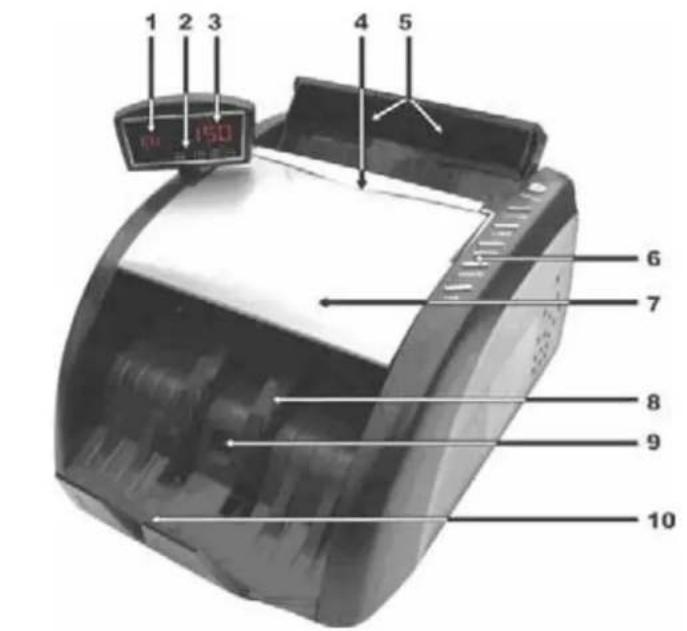

Frontansicht

1. Währungs- und Batchanzeige
2. Anzeige der aktivierten Funktionen
3. Anzeige der gezählten Banknoten
4. Tragegriff
5. Banknotenbegrenzung / Feeder
6. Funktionstasten
7. Abdeckung
8. Banknotenförderrad
9. Stacker-Sensor
10. Stacker

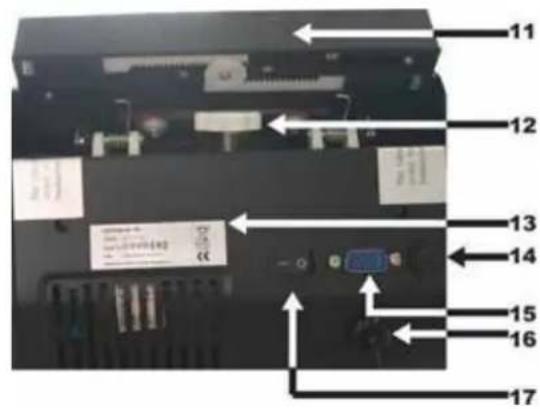

Rückansicht

1. Banknotenbegrenzung
2. Einstellschraube für Anpressdruck
3. Typenaufkleber mit Seriennummer
4. Sicherung
5. Anschluss für externes Display
6. Stromanschluss
7. Ein-/Ausschalter

Tasten

1. „CHK“ - Taste
2. „CADD/IR“ - Taste
3. „BAT/UV“- Taste
4. „+1/MG“ - Taste
5. „CNT/CE“ - Taste
6. „RESET“ - Taste

Display

1. Währungs- / Batch-Anzeige
2. ADD-Funktion an / aus
3. Zählergebnis
4. IR-Funktion an / aus
5. UV-Funktion an / aus
6. MG-Funktion an / aus

1 2 3 4 5 6 7 8 9 10

1. Verbinden Sie den Netzstecker mit der Steckdose.
2. Verbinden Sie nun das Netzkabel mit der Zählmaschine und schalten Sie diese ein.
3. Die Maschine startet automatisch mit allen Falschgeldprüfmethoden im aktiven Modus.
4. Achten Sie bitte darauf, dass die richtige Währung im Display aufleuchtet (z. B. EU für Euro-Prüfung). Die zuletzt aktivierte Währungsauswahl ist auch nach einem Neustart der Maschine ausgewählt.
5. Legen Sie die Noten auf zwei Seiten bündig gestapelt in die Mitte des Feeders und richten Sie die beiden Banknotenführungen aus, um ein optimales Zählergebnis zu erhalten. Wenn die Banknoten nicht bündig oder mittig eingelegt werden, kann es zu Fehlern bei der Zählung kommen.

Bitte beachten Sie:

Um Fehlzählungen und Beschädigungen an der Maschine vorzubeugen, sollten folgende Banknoten vor dem Zählvorgang aussortiert werden:

1. geklebte Banknoten
2. gewaschene Banknoten
3. stark verschmutzte Banknoten
4. beschädigte Banknoten

Richtiges Vorgehen bei der Banknotenzählung

Sortieren Sie die Banknoten vor dem Zählvorgang nach Wertigkeiten und entfernen Sie alle beschädigten und stark verschmutzten Banknoten aus dem Stapel. Banderrollen von Banknoten müssen vor dem Zählvorgang entfernt werden. Fächern Sie die Banknoten nach hinten auf (wie in Abbildung 1 gezeigt) und legen die Banknoten auf die Führungsschiene.

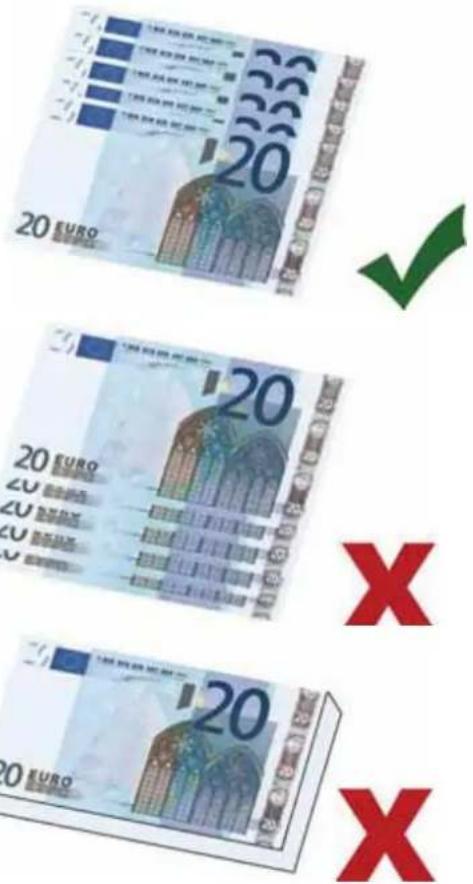

Abbildung 1 zeigt die richtige Auffächerung

Abbildung 2 zeigt eine falsche Auffächerung

Abbildung 3 zeigt die nicht aufgefächerten Banknoten

Wenn im Display die Meldung „EJ“ erscheint, wurden die Banknoten falsch eingezogen. Entfernen Sie dann bitte die Banknoten und legen Sie sie erneut aufgefächert in den Noteneinzug.

Einstellungen und Funktionen

2.1. Grundeinstellungen

Einstellung der Währung

Wenn Ihre Zählmaschine für mehrere Währungen ausgelegt wurde, können Sie durch 2-sekündiges Drücken der „CNT/CE“-Taste zwischen den Währungen wechseln.

Die NC 510 überprüft die Sicherheitsmerkmale auf Basis der Euro-Banknoten und wird die Banknoten aussortieren, deren Sicherheitsmerkmale nicht mit denen der Euro-Noten übereinstimmen.

Die NC 510 überprüft die Banknoten auf das Vorhandensein der aktivierten Sicherheitsmerkmale. Stellen Sie bitte sicher, dass die von Ihnen geprüfte Währung über die entsprechenden Sicherheitsmerkmale verfügt.

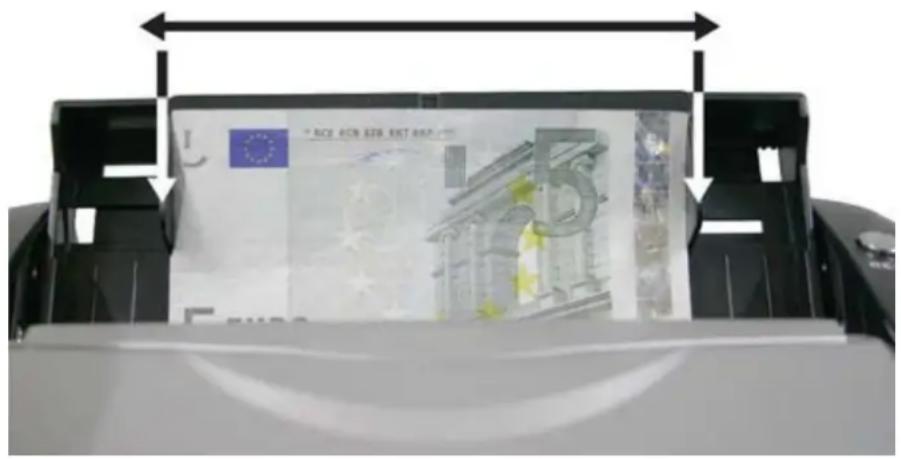

Zählung von kleinen Banknoten

Durch die Banknotenführungsschienen kann auch die Zählung von kleineren Banknoten ermöglicht werden. Legen Sie die Banknoten bitte in die Mitte des Eingabeschachtes und schieben die beiden Führungsschienen zu den Banknoten, bis diese genau drin liegen.

2.2. Einstellung der Falschgelderkennung

Bei der NC 510 Standard ist nur die UV-Prüfung verfügbar. Sie können diese Methoden optional beim Zählvorgang zuschalten. Im Display der Maschine werden die aktivierten Falschgeldprüfungen durch Aufleuchten der Abkürzungen als aktiv angezeigt.

Einige Tasten, zum Beispiel „ADD/IR“, sind mit zwei Funktionen belegt. Sie können zwischen den beiden Funktionen mit Hilfe der „CHK“-Taste hin- und herschalten. Wird die „CHK“-Taste einmal gedrückt, blinkt im Display „-CH“ auf, das bedeutet, dass bei allen Tasten die zweite Funktion jetzt angewählt werden kann.

UV

Falschgeldprüfung eingeschaltet

UV

Falschgeldprüfung ausgeschaltet

UV-Erkennung (UV)

Drücken Sie „CHK“- und dann die „BAT/UV“-Taste um die UV-Prüfung ein- bzw. auszuschalten.

Breitenerkennung der Banknote

Wenn sich unter den sortierten Banknoten Scheine befinden, die kleiner als die erste gezählte Banknote sind, stoppt die Maschine den Zählvorgang mit der Fehlermeldung „Ed“. Die hinterste Banknote im Entnahmefach ist die kleinere Banknote. Die kleinste Messeinstellung ist 3 mm und kann bis auf 8 mm erhöht werden. Die Fabrikeinstellung für diese Erkennung ist 5 mm.

Anzeige von falschgeldverdächtigen Banknoten

Wenn eine falschgeldverdächtige Banknote gefunden wurde, stoppt die Maschine automatisch den Zählvorgang und ein kurzer Alarmton ist zu hören. Die hinterste Banknote im Entnahmefach ist die verdächtige Banknote. Entfernen Sie die Note aus dem Stapel und drücken Sie die „RESET“-Taste, um den Zählvorgang neu zu starten.

Bitte beachten Sie, dass die Anzahl der gezählten Banknoten um eins vermindert werden muss, da die falschgeldverdächtige Note mit in dem Zählergebnis enthalten ist.

Einstellung der Prüf-Kriterien

Halten Sie die „+1“-Taste gedrückt und schalten dann die Maschine ein. Folgende Meldungen erscheinen dann auf dem Display:

Zähldisplay		Batch-Display			Bedeutung
				Einstellung der Breite
				Einstellung UV
				Einstellung für die Sensibilität der Prüfung.

Durch Drücken der Taste „BAT“ oder „ADD“ können Sie zwischen den Einstellungen wechseln. Mit "UV" erhöhen Sie den im Display angezeigten, eingestellten Wert und mit "+1" können Sie diesen senken. Die „RESET“-Taste schließt das Setup-Menü.

Halten Sie beim Einschalten der Maschine „BAT“ gedrückt, um die Herstellereinstellung wieder zu aktivieren. In den Displays erhalten Sie die Meldungen „dEF“ und „-H-„. Drücken Sie RESET, um mit der Maschine weiterzuarbeiten.

2.3. Einstellung der Funktionen

Additionsfunktion

Durch Drücken der Taste „ADD/IR“ wird die Additionszählweise aktiviert. Im Display bekommen Sie zur Bestätigung das Aufleuchten der ADD-Lampe. Wenn mehr als 999 Banknoten gezählt werden, wird bei 1000 Banknoten die Zahl im Display wieder auf 0 gesetzt und der Zählvorgang fortgesetzt.

999 → 000

2.4. Einstellung des Zählmodus

Batch-Zählung (Stapelzählung)

Wenn Sie eine bestimmte Menge an Banknoten abzählen möchten, drücken Sie bitte die „BAT/UV“-Taste. Im Stapel-Display erscheint dann die voreingestellte Menge 100. Durch mehrmaliges Drücken der „BAT/UV“-Taste können Sie die vorgegebenen Stapelmengen abrufen (100, 50, 20, 10, unbegrenzt). Durch Drücken der „+1“-Taste können Sie die vorgegebenen Zählmengen erhöhen und so eine individuelle Menge einstellen. Wenn die gewünschte Zählmenge erreicht ist, stoppt die Maschine automatisch. Werden die abgezählten Banknoten der Maschine entnommen, wird ein neuer Abzählvorgang gestartet.

100 50 20 10 5

Durch Drücken der „CNT/CE“-Taste verlassen Sie das Batch-Menü wieder.

3.1. Erläuterung der Fehlermeldungen

Die Maschine führt bei jedem Start eine Selbstdiagnose durch. Sollte eine der folgenden Fehlermeldungen auftauchen, so liegt das meistens an noch in der Maschine befindlichen Banknoten oder an verdreckten Sensoren. Entfernen Sie dann bitte die Banknoten und reinigen Sie die Sensoren mit einem Pinsel oder einem trockenen Stück Tuch und starten die Maschine erneut.

Fehlermeldung		Fehlerposition	Fehlerbehebung
		UV-Sensor Justieren Sie die Abdeckung so, dass kein Fremdlicht einfällt.
		Hopper-Sensor Entfernen Sie die Banknote und reinigen Sie die Sensoren.
		Taste Sensor Entfernen Sie die Banknote und reinigen Sie die Sensoren.
		Linker UV-Sensor Wie oben, achten Sie zusätzlich darauf, dass kein Fremdlicht in das Gerät scheint.
		Rechter UV-Sensor wie oben.
		Motor / Geschwindigkeits-Sensor	Reinigen Sie das Antriebsrad oder ersetzen Sie die Transportbänder.
		Speicherfehler	Standardeinstellungen wieder herstellen.

Fehlermeldungen beim Zählvorgang:

Sollte eine der Fehlermeldungen während des Zählvorganges angezeigt werden, folgen Sie bitte der Anweisungen der Fehlerbehebung.

Fehlermeldung Grund und Fehlerbehebung
	Eine gefaltete oder unvollständige Banknote wurde erkannt, bitte entfernen Sie die entsprechende Note und starten den Zählvorgang erneut.
	Einige Banknoten kleben zusammen oder wurden zusammen eingezogen. Zählen Sie die Banknoten erneut. Sollte EJ öfters erscheinen, justieren Sie die Maschine mit dem Stellrad im Uhrzeigersinn.
	Banknoten wurden schief eingezogen, bitte entfernen und RESET drücken.
	Die Banknote hat eine andere Größe, bitte entfernen Sie diese und drücken RESET, um den Zählvorgang weiterzuführen.
	Eine falsche oder eine verdächtige Note wurde erkannt, bitte entfernen Sie die entsprechende Note und starten den Zählvorgang erneut. Sollte öfters bei echten Banknoten dieser Fehler auftauchen, senken Sie den Prüflevel.

Sollte eine der Fehlermeldungen auftauchen, sollten alle Banknoten zur Sicherheit noch einmal gezählt werden.

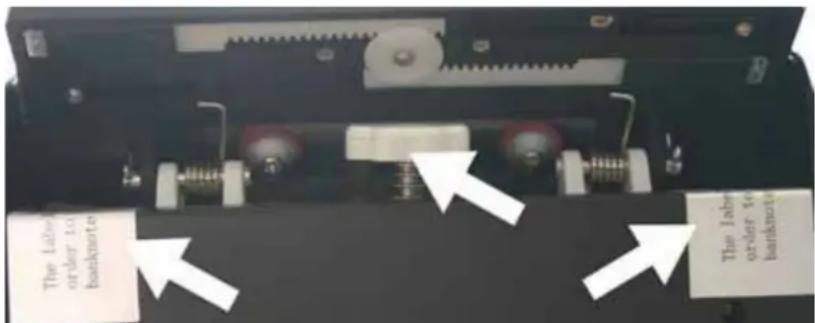

Einstellung des Feeders

Wenn der Einzug der Banknoten nicht richtig funktioniert, können Sie mit dem Einstellrad den Anpressdruck auf die Banknoten verändern. Entfernen Sie dazu bitte die beiden Sicherungsaufkleber, die auf der Rückseite der Maschine neben dem Stellrad angebracht sind. Drehen Sie das Rad mit dem Uhrzeigersinn, um den Druck zu erhöhen und gegen den Uhrzeigersinn, um ihn zu reduzieren. Legen Sie nach der Einstellung eine Banknote in die Maschine und halten diese fest; wenn Sie den Zug der Transportwalzen spüren, haben Sie den Druck richtig eingestellt.

3.2. Reinigung und Wartung der Maschine

Austauschen von Verschleißteilen

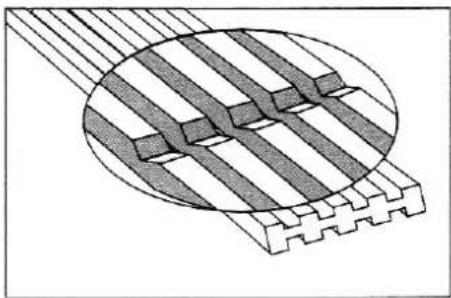

1. Sollten die Transportriemen der Maschine abgenutzt sein und nicht mehr richtig funktionieren, entfernen Sie bitte die Banknotenführung und drücken die Auflagefläche herunter, um die Riemen zu ersetzen. Tauschen Sie die Bänder dann aus und stellen Sie den Originalzustand der Maschine wieder her.
2. Abgenutzte Transporträder können genauso wie die Riemen ausgetauscht werden. Entfernen Sie dazu bitte die gesamte Banknotenführung. Und tauschen Sie das Rad aus und stellen den Originalzustand der Maschine wieder her.
3. Zum Wechseln der Sicherung schrauben Sie den Deckel der Sicherung ab und tauschen Sie die Sicherung aus. Den Deckel bitte danach wieder fest verschließen.

Reinigung der NC 510

Die NC 510 muss regelmäßig von Staub und anderen Verunreinigungen befreit werden, die zum Teil über das Zählen der Banknoten in die Maschine gelangen und so die Sensoren verunreinigen und ein optimales Zählen und Prüfen der Noten verhindert. Heben Sie den Deckel der NC 510 an und ziehen Sie ihn heraus. Dann nehmen Sie zur Reinigung der Sensoren bitte einen weichen Pinsel oder ein weiches Tuch und entfernen Sie so den groben Staub aus der Maschine. Mit einem Druckluftspray für Banknotenzählmaschinen können Sie auch aus den schwer zugänglichen Ecken den Schmutz entfernen und so die Funktion der NC 510 für viele Jahre gewährleisten.

Zusätzliches Display (optional erhältlich)

Wenn Sie ein zusätzliches Display anschließen möchten, verwenden Sie dazu bitte den auf der Rückseite angebrachten Anschluss. Schließen Sie das Display an die ausgeschaltete Maschine an und schalten diese danach erst ein. Auf dem Display sollte jetzt „O“ stehen. Bei allen anderen Anzeigen schlagen Sie bitte den Grund bei den Fehlermeldungen nach.

Zubehör	Kommentar
Handbuch (mehrsprachig) Im Lieferumgang enthalten
Gummiring für Antrieb Im Lieferumgang enthalten
Widerstandsscheiben Im Lieferumgang enthalten
Gummi-Zahnräder Im Lieferumgang enthalten
Reinigungspinsel Im Lieferumgang enthalten
Sicherung Im Lieferumgang enthalten
Zusätzliches Display Optional erhältlich
Reinigungsset	Optional erhältlich

Bitte prüfen Sie beim Empfang der Maschine die Vollständigkeit des Zubehörs und die Unversehrtheit der Zählmaschine.

3.4. Service-Hotline

Sollte sich an Ihrem Gerät wider Erwarten ein technisches Problem ergeben, beachten Sie bitte folgende Punkte:

Die Garantiezeit für Ihr Gerät beträgt 24 Monate.
Bewahren Sie unbedingt den Kaufbeleg und die Originalverpackung auf.
Sollte ein Problem auftreten, rufen Sie bitte zuerst unsere Hotline an:

0180 5 007514 (0,14 Euro pro Minute)

Oft kann unser Fachpersonal telefonisch weiterhelfen.

Kann jedoch der Fehler telefonisch nicht beseitigt werden, bitten wir Sie, das Gerät in der Originalverpackung an folgende Anschrift zu senden:

Weg zum Wasserwerk 10

45525 Hattingen

Garantiereparaturen können nur mit beigefügtem Kaufbeleg erfolgen.

Herzlichen Dank für Ihr Verständnis.

Mit freundlichen Grüßen

Ihre Olympia Business Systems Vertriebs GmbH

3.5. Technische Spezifikationen

Abmessungen 348 x 238 x 205 mm

Gewicht 7,5 Kg

Stromversorgung 230V/50Hz

Stromverbrauch 60 W (MAX)

Zählgeschwindigkeit 1000 Noten/min

Display LCD
