BEDIENUNGSANLEITUNG W101 Antari

Bedienungsanleitung W-101 Seifenblasenmaschine

Herzlichen Glückwunsch zum Kauf ihrer neuen Antari-Seifenblasenmaschine W-Serie.

Einführung

Vielen Dank, dass Sie sich für eine Antari-Seifenblasenmaschine der W-Serie entschieden haben. Sie sind nun im Besitz einer robusten und leistungsstarken Seifenblasenmaschine. Vor Benutzung der Maschineitte unbedingt diese Bedienungsanleitung sorgfältig lessen. Wenn Sie die Hinweise in dieser Bedienungsanleitung beachten, konnen Sie sich in den nachsten Jahren auf eine zuverlassicige und überzeugende Leistung Ihres Antari-Seifenblasenmaschine freuen.

Bitte halten Sie sich an diese Bedienungs- und Sicherheitsanweisungen, um eine lange und sichere Lebensdauer Ihrer Maschine sicherzustellen.

ACHTUNG

Stromschlaggefahr. Trennen Sie das Gerät vom Netz, bevor Sie Flüssigkeit nachfüllen, sowie vor jeder Reinigung und Wartung.

Bitte beachten Sie alle auf Ihrer Antari-Maschine angebrachten Warnhinweise und Anweisungen.

Überfüllen Sie den Tank der Seifenblasenmaschine nicht. Bei Überfüllung kann Flüssigkeit aus der Maschine auslaufen.

Stromschlaggefahr

Vor Nasse schützen.
Achten Sie darauf, dass die Maschine stets aufrecht installiert ist.
- Verwenden Sieitte ausschlieBlich 3-adrige, geerdete Steckdosen. Vor Inbetriebnahme darauf auf achten, dass das Gerat an die richtige Spannung angeschlossen wird.
- Nach dem Betrieb trennen Sieitte die Maschine vom Netz oder schalten sie aus.
Der Netzstecker muss sightbar sein, wenn die Maschine vor einer Wand

aufgestellt wird.
- Diese Maschine ist wassergeschützt. Sollte Feuchtigkeit, Wasser oder Flüssigkeit ins Innere der Maschine gelangen, trennen Sie die Maschineitte sofort vom Netz und trocknen bzw. reinigen sie. Sollte sich die Maschine nicht reinigen halten, kontaktieren Sieitte einen Servicetechniker oder ihren Antari-Handler bevor Sie die Maschine erneut benutzen.
- Im Innern der Maschine befinden sich keine vom Benutzer zu wartenden Teile. Wenden Sie sich an ihren autorisierten Fachhändler für Wartungs- und Servicearbeiten.
- Nur innerhalb geschlossender Räume betreiben. Nicht für den Betrieb im Freien geeignet.
Dieses Gerät muss geerdet werden.
- Nur für Erwachsene. Die Seifenblasenmaschine muss außerhalb der Reichweite von Kindern installiert werden. Betreiben Sie die Maschinen niemals unbeaufsichtigt.
- Richten Sie die Austrittsdüse niemals auf offene Flammen.
- Bei längerem Betrieb konnen Oberflächen eine Rutschgefahr darstellen. Bittesenken Sie thisem Punkt Beachtung.
- Richten Sie die Maschine niemals mit der Austrittsöffnung direkt auf Personen.
Schalten Sie die Maschine aus, bevor Sie das Gerät befüllen.
Die regelmäßige Reinigung des Seifenblasenrades ist notwendig.
- Entleeren Sie die Maschine immer, bevor Sie sie verschicken oder transportieren. Wird die Maschine nass, halten Sie sie vollständing trocken vor der{nachsten Benutzung.
- Antari-Seifenblasenflüssigkeit kann permanente Flecken auf Kleidung hinterlassen.

Auspacken und Prüfen der Maschine

Öffnen Sie den Versandkarton und stellen Sie safer, dass alle Teile, die für den Betrieb des Systems notwendig sind, in einem einwandfrei den Zustand eingetroffen sind. Der Versandkarton soll die folgenden Posten beinhalten:

1. Eine Seifenblasenmaschine W-101
2. Eine W-1 Sendeeinheit
3. Bedienungsanleitung
4. Netzkabel mit Netzstecker
5. Montagebügel mit Schrauben und Unterlegscheiben

Wenn Ausrüstungsteile fehlen sollenen, nehmen Sieitte sofort mit Ihrem Antari-Handler Kontakt auf.

Inbetriebnahme

Entfernen Sie jegliches Verpackungsmaterial der Maschine.
Installieren Sie die Maschine auf einer ebenen Oberfläche
Lüssen Sie die seitlichen Schrauben undziehen Sie das Gehäuse nach oben.

Der Flüssigkeitstank ist zu sehen.

Befüllen Sie den Tank mit Seifenblasenflüssigkeit. Achten Sie darauf, den Tank nicht zu überfüllen. NICTT ÜBERFÜllen.

Verwenden Sie die Antari-Seifenblasenflüssigkeit BL Bubble Liquid oder andere hochwertige Flüssigkeiten auf Wasserbasis.

Wenn der Tank zu 3/4 gefüllt ist, senken Sie das Gehäuse undziehen die Schrauben fest.

Wichtig:

• Wahlend des Betriebs immer auf den Flüssigkeitsstand im Tank achten.
• Trinken Sie niemals Seifenblasenflüssigkeit. Sollte es davon einmal verschlukt werden, konsultieren Sieitteibe sofort einen Arzt.Sollte die Haut oder die Augenomal mit Seifenfluid in Beruhrungkommen,itte sorgfaltig mit Wasser auswaschen.
• Setzen Sie sofort nach Befüllen des Tanks den Deckel des Tanks sowie des Kanisters wieder auf.

W-101 Montagebügel:

Ihr Modell verfügt über einen Montagebügel; das Gerät kann auf dem Boden oder hangend installiert werden. Wird das Gerät hangend installiert, achten Sieitte darauf, dass Seifenblasen niemals direkt in das Gesicht einer Person ausgewißen werden. Welche Installationsmethode Sie auch wahlen, achten Sie darauf, dass der Neigungswinkel niemals 25 Grad überschreitet.

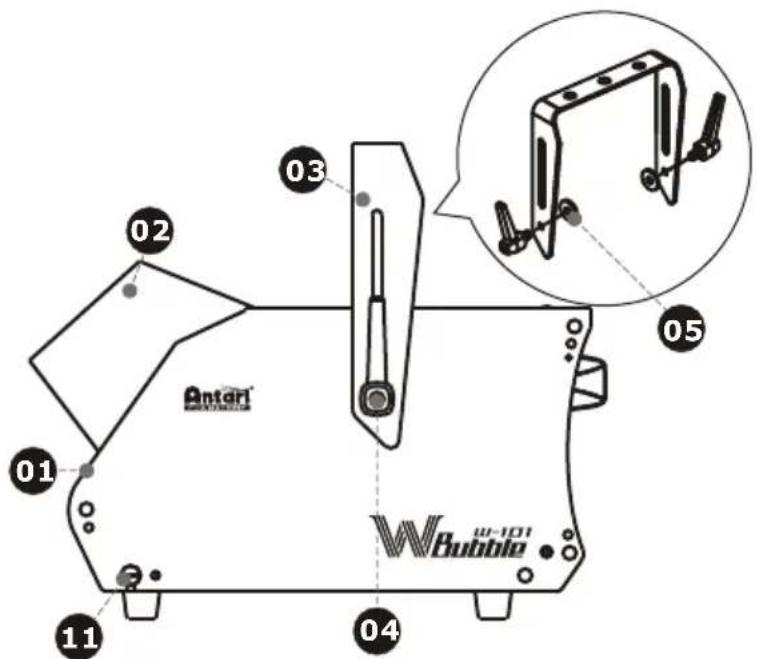

W-101 Bedienelemente und Anschlüsse

1. Gehäuse
2. Auslass
3. Montagebügel
4. Feststellschraube
5. Unterlegscheibe
6. Betriebsanzeige
7. W-1 Funkempfänger
   08.Netzschalter
8. Sicherungshalter
9. Lüfter
10. Konterschraube
    12.FuB
    13.Netzkabel
11. W-1 Funkfernbedienung

Wichtige Sicherheitsinweise:

Stellen Sie sicher, dass die Maschine vom Netz getrennt ist, bevor Sie das Gehäuse öffnen.

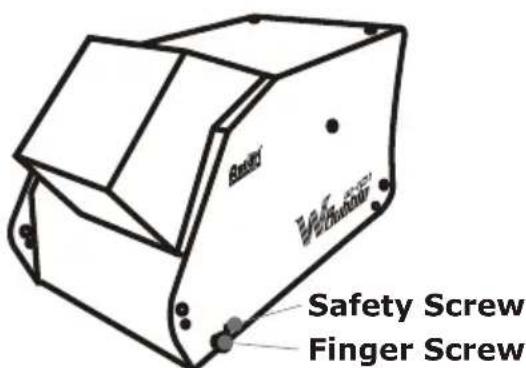

Um den unbeabsichtigten Kontakt mit lebensgefährlicher Netzspannung zu vermeiden, befinden sich an der Maschine zwei Sicherheitssschrauben, die nur mit einem Schraubendreher entfernt werden konnen. Sind die Sicherheitssschrauben entfernt, konnen die Fingerschrauben per Hand gelockert werden (siehe Foto).

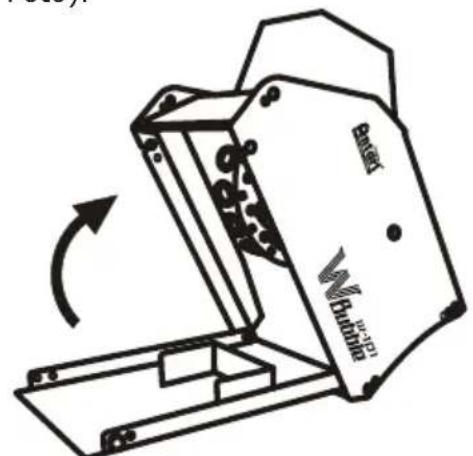

Sobald die Schrauben entfernt sind, kann der Deckel vorsichtig nach oben aufgemacht werden (siehe Foto). Stellen Sie sicher, dass Sie keine Seifenblasenflüssigkeit ins Innere der Maschine gelangt.

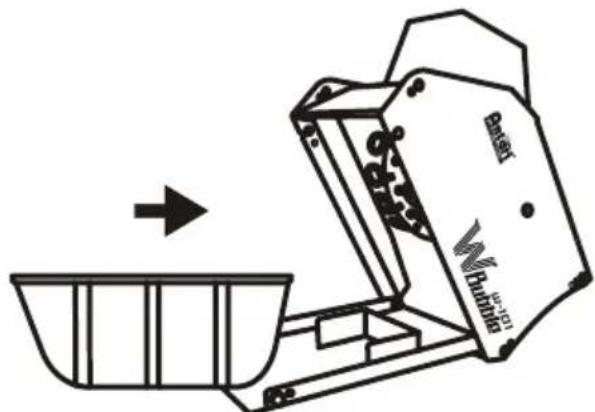

Der Flüssigkeitstank ist so ausgelegt, dass er nur in einer Richtung eingesetzt werden kann. Setzen Sie den Tank wie abgebildet mit der niedrigeren Seite in die Maschine ein.

Bedienung

Für manuellen Betrieb, stellen Sie den Netzschalter auf der Rückseite des Geräts auf "Manual Mode". Das Seifenblasenrad und der Lüfter werden aktiviert und die Maschine produziert Seifenblasen. Für den Betrieb mit der Funkfernbedienung W-1, stellen Sie den Netzschalter auf "Wireless Mode".itte lessen Sie nun das Kapitel "Funkfernbedienung W1", um die Funkfernbedienung einzurichten.

W-1 Funkfernbedienung

Das Funkfernsteuersystem W-1 besteht aus einer Sendeeinheit mit zwei Tasten für den Seifenblasenausstö und einer Empfängereinheit, die an jeder Modell der W-Serie vorinstalliert ist.

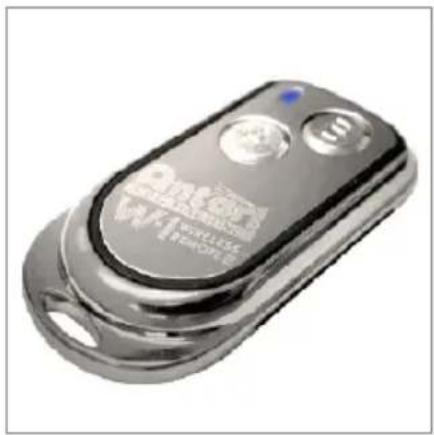

* Sendeeinheit

Mit der Sendeeinheit lassst sich der Seifenblasenausstoß per Funkübertragung über eine Distanz von bis zu 50 Metern auslösen. Die Sendeeinheit ist kompatibel zu allen Empfängern der W-Serie und kann eine unbegrenzte Anzahl von Maschinen parallel steuern.

Drücken Sie die Taste "A", um den Seifenblasenaussto auszulösen. Die blaue Kontroll-LED leuchtet. Um den Seifenblasenaussto zu stoppen, drücken Sie die Taste "B".

* Empfänger:

Der Empfänger wird getestet und an den Maschinen der W-Serie vorinstalliert. Versuchen Sie nicht, den Empfänger zu entfernen. Ein Empfänger kann von bis zu 5 Sendeeinheiten gesteuert werden, die auf die Maschine adressiert sind. Die mitgelieferte Sendeeinheit ist vor der Auslieferung adressiert worden. Sie erfordert keine Konfiguration und kann sofort verwendet werden.

- Sendeeinheiten adressieren

Um eine andere Sendeeinheit als die mitgelieferte zur Steuerung der Maschine zu verwenden oder um die Maschine mit bis zu 5 verschiedene Denseeeinheiten zu steuern, muss jeder Sendeeinheit zuvor adressiert werden. Auf der Rückseite der Maschine befindet sich ein grüner LED-Indikator. Dieser blinkt 15 Sekunden lang nach dem Einsatzen der Maschine. Währenddessen konnen Sendeeinheiten adressiert werden. Drücken Sie dazu die Taste "A" an jeder Sendeeinheit. Empfängt der Empfänger ordnungsgemäß das Adressierungssignal der Sendeeinheiten, hört die grüne LED auf zu blinken und leuchtet dauerhaft. Alle vorher adressierten Sendeeinheiten werden aus dem Speicher des Empfängers gelöscht. Wird keine neue Sendeeinheit nach dem Einsatzen der Maschine adressiert, bleibt die Einstellung aus dem vorhergehenden Betrieb im Empfänger erhalten.

Adressierungsbeispiel 1:

Sollen mehrere Sendeeinheiten auf eine Maschine adressiert werden, schalten Sie die Maschine ein. Drücken Sie die Taste "A" an jeder Sendeeinheit während die grüne LED blinkt, um die Steuerverbindung herzustellen.

Adressierungsbeispel 2:

Soll eine Sendeeinheit zur Steuerung von zwei oder mehr Maschinen verwendet werden, müssen die Maschinen gleichzeitig eingeschaltet werden. Drücken Sie die Taste "A" an der Sendeeinheit während die grünen LEDs blinken, um die Steuerverbindung herzustellen.

-Batteriewechsel an der Sendeeinheit

Lässt die Reichweite der Sendeeinheit nach, ist wahrscheinlich die Batterie verbraucht und muss ausgewechselt werden. Lösen Sie dazu die Gehäuseabdeckung und entfern den Sie die verbrauchte Batterie. Legen Sie eine frische 12-V-Batterie Typ 23A wie im Batteriefach angegeben ein und bringen Sie die Gehäuseabdeckung wieder an.

Technische Daten

Spannungsversorgung	120 V AC, 60 Hz (120-V-Modell)
	230 V AC, 50 Hz (230-V-Modell)
Sicherung	F 2 A/250 V (120-V-Modell)
	T 1 A/250 V (230-V-Modell)
Maße(mm)	241 x 170 x 172 (mm)
Gewicht	netto 3,4 kg; brutto 4,2 kg
Funktionen	An/aus, keine DMX-Schnittstelle
Tankinhalt	1 Liter
Mitgelieferte Fernbedienung	W-1
Trägerfrequenz	UHF 433,920 Mhz
Batterie	12 V, Typ 23A
Reichweite	ca. 50 m

Zulassung

Dieses Produkt entspricht der R&TTE-Richtlinie (Radio and

Telecommunication Technical Equipment) der Europäischen Union und der Geräteklasse 1. Das Produkt besitzt eine Allgemeinzuteilung in den Staaten der Europäischen Union und ist anmelde- und gebührenfrei. Für den Betrieb in einem anderen Land außerhalb der EU kann es notwendig sein, eine Zulassung bei den nationalen Behörden zu beantragen.

Garantiebestimmungen

Es gilt die gesetzliche Regelung. Antari Lighting and Effect Ltd. gewährt für alle in der Europäischen Union erworbenen und betriebenen Geräte eine Garantiezeit von 2 Jahren ab Kaufdatum. Für alle anderen Länder gilt eine Garantiezeit von 6 Monaten. Innerhalb these Zeitraums wird ein defektes Gerät kostenfrei durch den Antari-Handler, bei dem das Gerät erworben wurde, repariert oder ersetzt.

These Garantie gilt nicht für Geräte, die entgegen der bestimmungsgemäßen Verwendung eingesetzt wurden oder bei unsachgemäßem Gebrauch und/oder entgegen der Hinweise in der Bedienungsanleitung. These Garantie erlischt auch, wenn das Gerät von ungeschulten Personen geöffnet, verändert oder repariert wurde.

Der Betreiber theses Gerätes ist verpflichtet, die Anweisungen in der Bedienungsanleitungen zu beachten und insbesondere die Hinweise zur Reinigung, Pflege und Wartung zu befolgen.

In einem Garantiefall ist kein anderer Fehlerbeschreibung auch eine Kopie des Kaufbeleges beizulegen.

Bitte bewahren Sie diese Anleitung gut auf.
