BEDIENUNGSANLEITUNG 360CB DOVRE

Deur aufdichtingskoord 15

Kachelruitenreiniger 15

Mist, nicht stoken 14

Muren brandveiligheid 6

N

Naaldhout 11

Nat hout. 11

Nevel, nicht stoken 14

Nominal vermogen. 14, 17

0

Onderhoud

afdichting 15
glas schoonmaken.15
schoorsteen 14
smeren.15
toestel schoonmaken 14
vuurvaste binnenplaten.14

Ongeschikte brandstof.11

Ontassen.13.

Ontassingsrooster

verwijden.13.

Openen

aslade.13

Opslag van hout 11

P

Plaatsen

afmetingen 18

Poten

montage.8

glas gebroken of gebarsten. 4, 15

heet oppervlak 4

Konformitätserklarung 3

Sicherheit 4

Installationsbedingungen.4

Allgemeines 4
Schornstein 4
Belüftung des Raums 5
Boden und Wände 6
Produktbeschreibung.6

Installation 8

Vorbereitung. 8
Montage der Beine (nur fur 350CB..und.
(360CB)
Montieren des Handgriffhalters 8
SchornsteinanschlussVBoreiten 9
Montage der Seitenplatte (nur 350CB3..und
360CB3) 10
Aufstellen und anschlieben 11

Inbetriebnahme 11

Erste Inbetriebnahme 11
Brennstoff 11

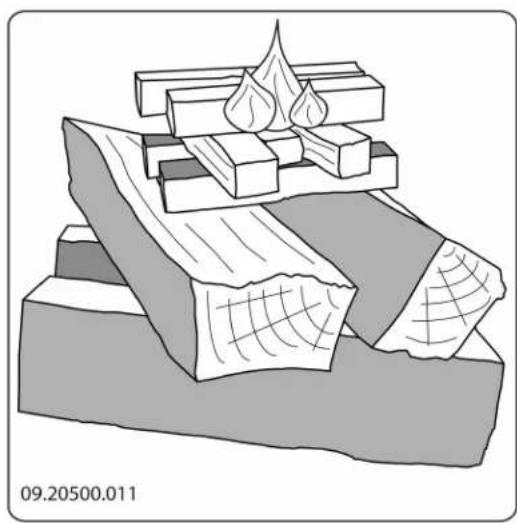

Anzünden 12
Heizen mit Holz 12
Löschen des Feuers 13

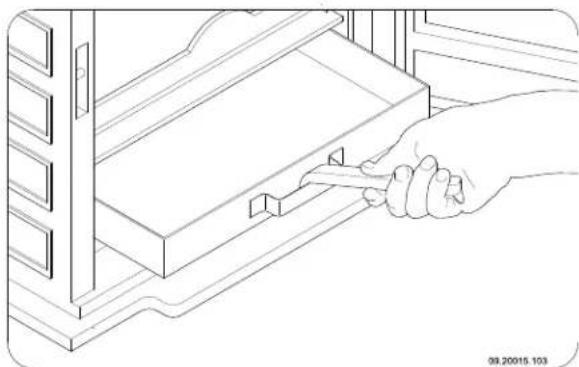

Entaschen 13
Nebel 14
Eventuelle Probleme 14

Wartung 14

Schornstein 14
Reinigung und andere regelmäßige.
Wartungsarbeiten 14

Anlage 1: Technische Daten 17

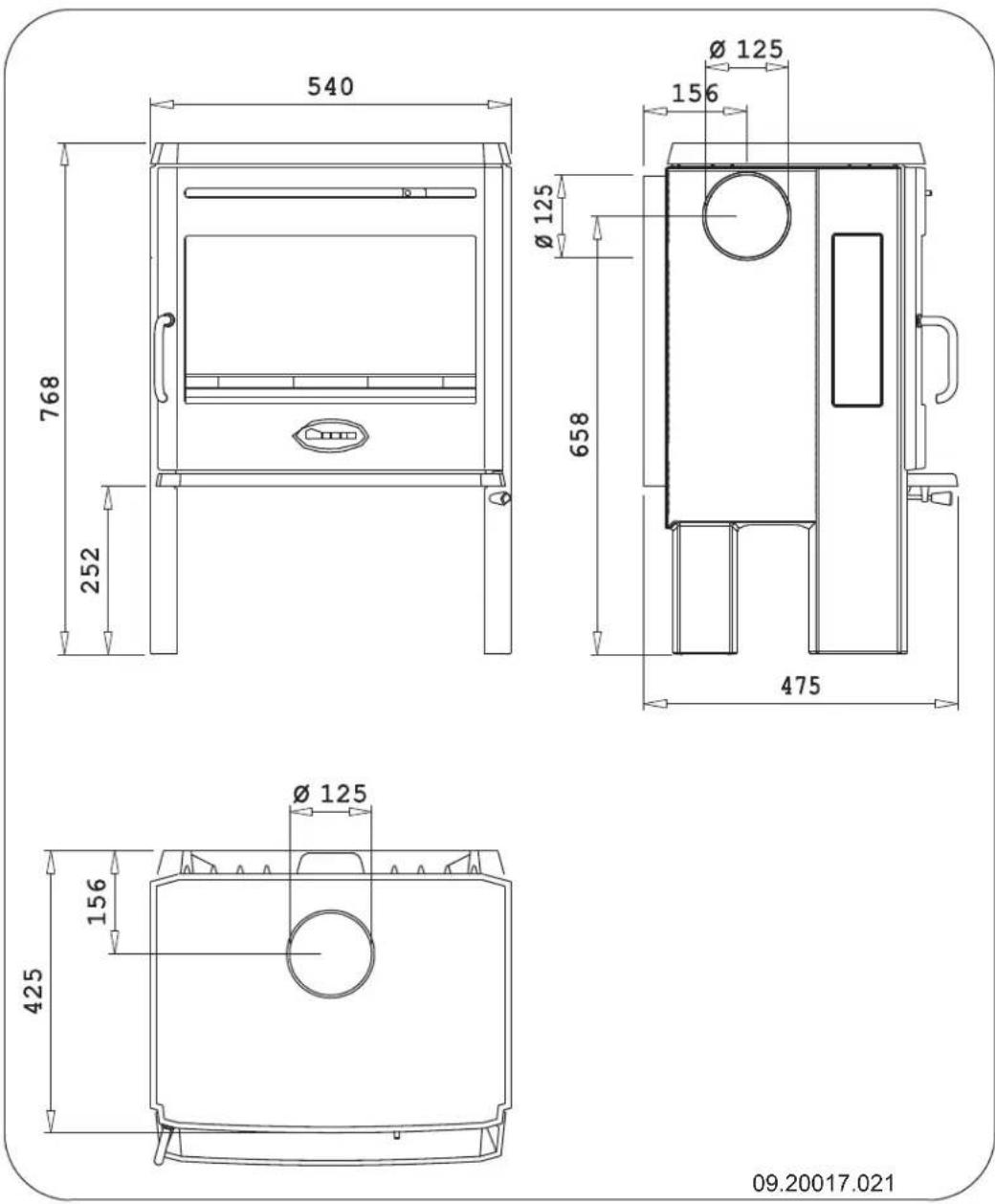

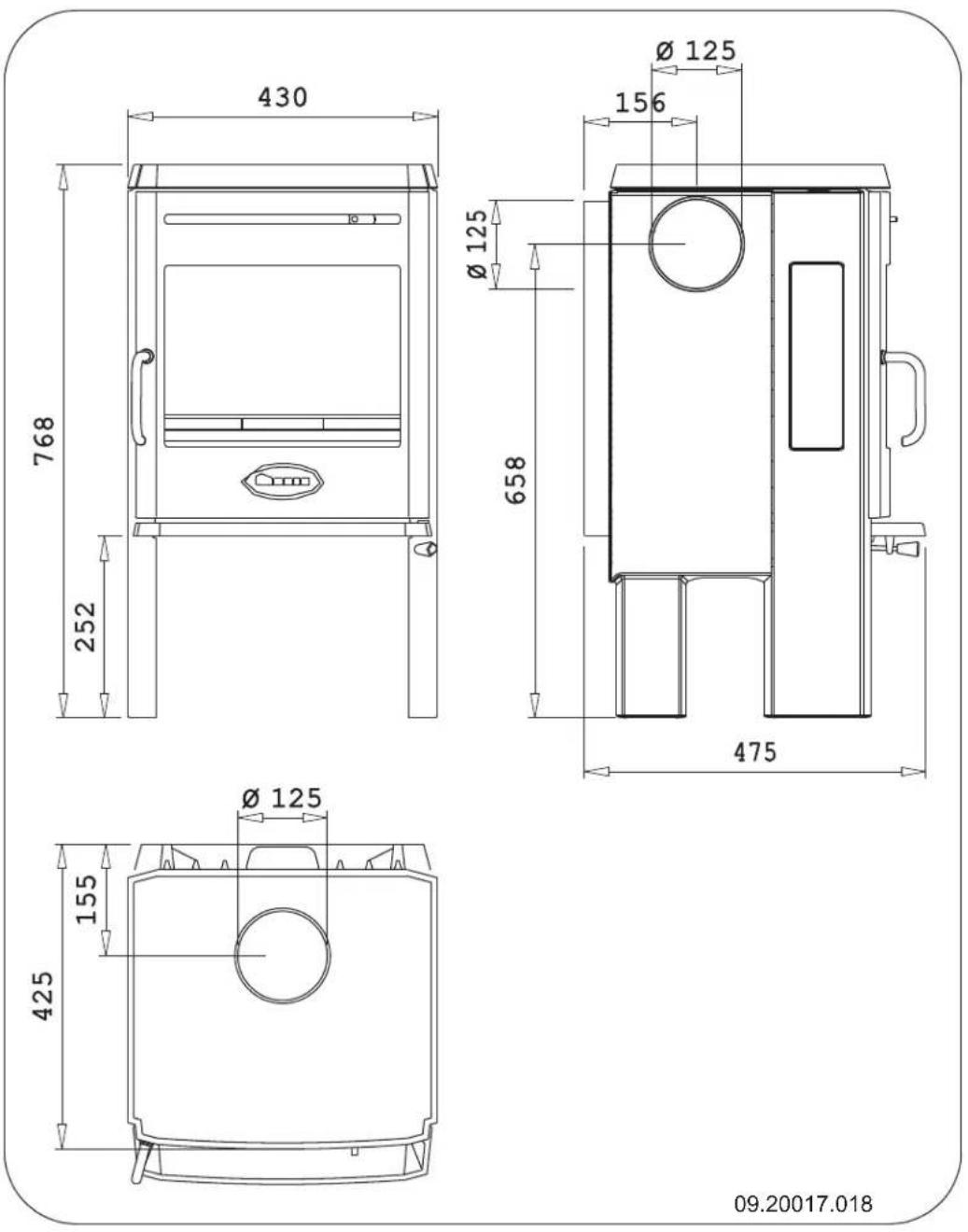

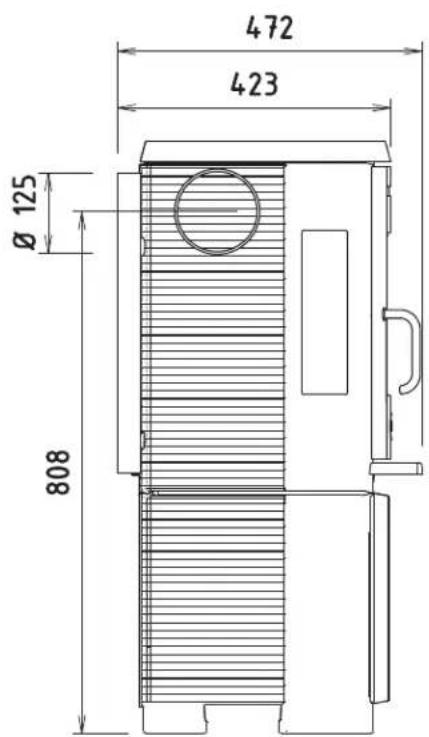

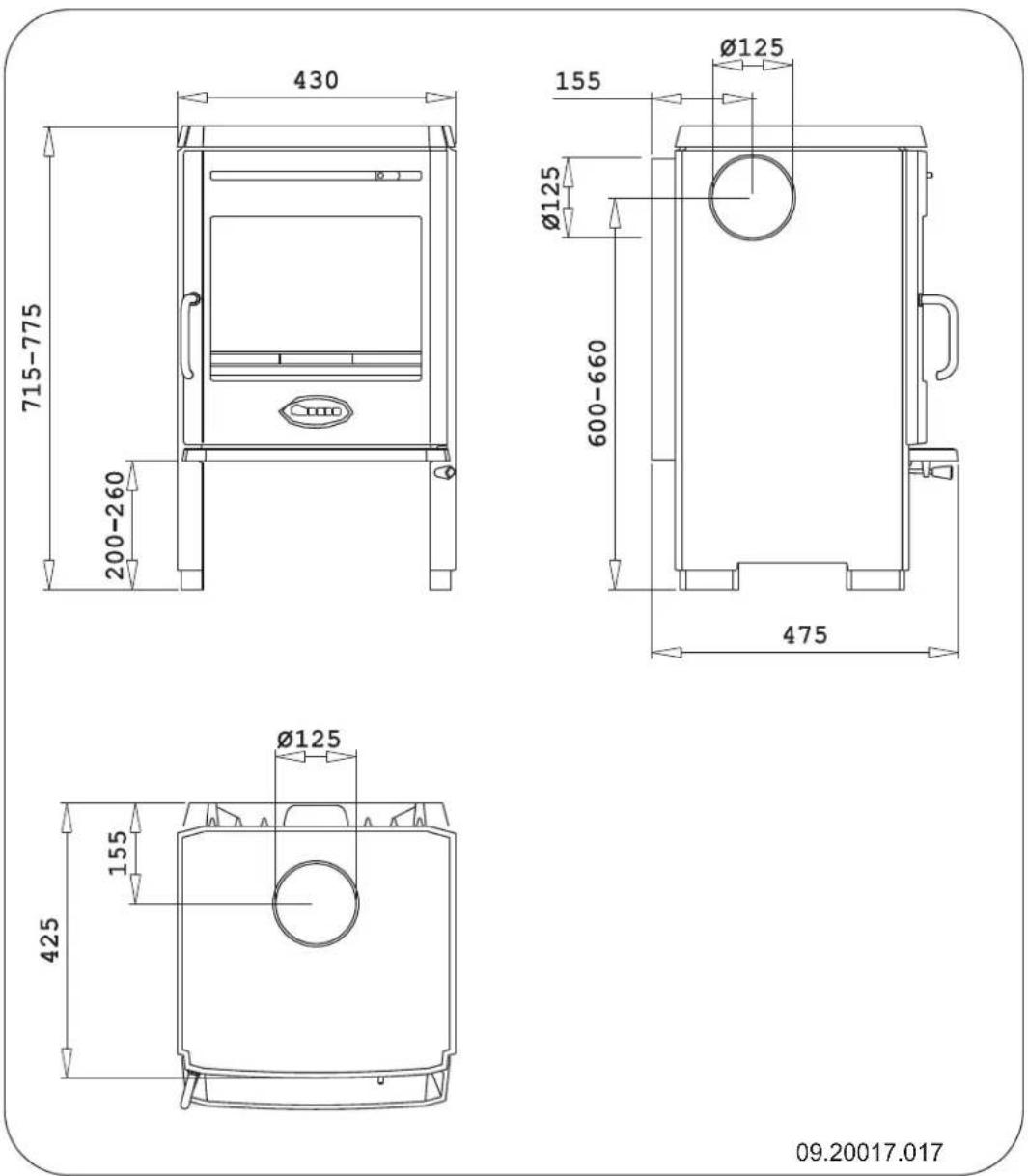

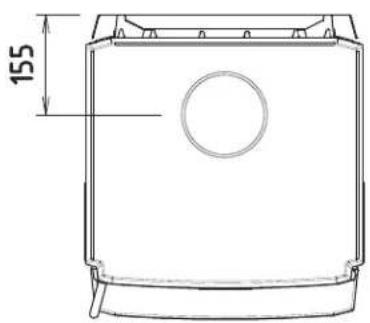

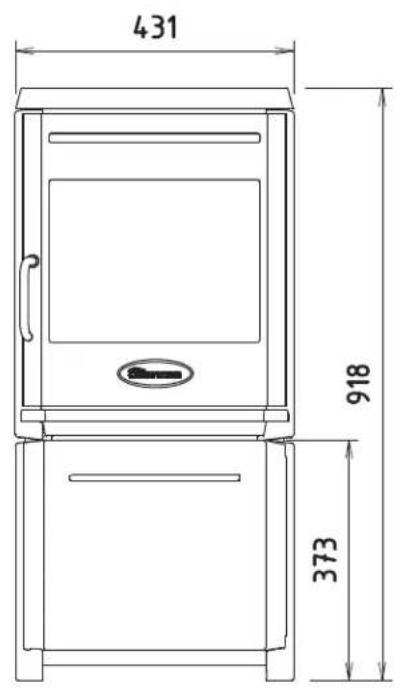

Anlage 2: Abmessungen 18

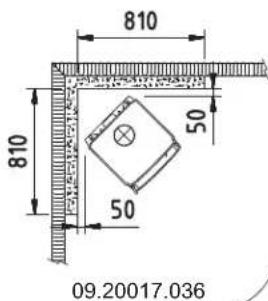

Anlage 3: Abstand zu brennbarem Material. 23

Anlage 4: Diagnoseschema. 26

Index 27

Einleitung

Sehr geehrte(r) Benutzer(in),
Mit dem Kauf theses Heizgerats von DOVRE haben Sie sich für ein hochwertiges Produkt entschieden.
Dieses Produkt gehört zu einer neuen Generation energiesparender und umweltfreundlicher Heizgeräte.
These Geräte nutzen sowohl Konvektionswärme als auch Strahlungswärme.

Konformitätserklarung

Benachrichtigte Behörde: 2013

Ihr DOVRE-Gerät wurde mithilfe der modernsten Produktionsmittel gefertigt. Sollte Ihr Gerät wider Hiermit erklart Erwarten dennoch einen Mangel aufweisen, können Sie sich jederzeit an den DOVRE-Service wenden. Dovre nv, Nij
Das Gerätarf nicht verändert werden; verwenden Sie stets Original-Ersatzteile. dass die Holz-Feuerstätten 350CB, 350CB3,
Das Gerät ist zum Aufstellen in einem Wohnraum350CB3/WB, 360CB und 360CB3 gemäß EN 13240 gedacht. Es muss hermetisch damit an einen gut produziert werden. Funktionierenden Schornstein angeschlossen werden.
Weelde 03-09-2005
Wir empfehlen, das Gerät durch einen qualifizierten Techniker installmenten zu halten.
DOVRE übernimmt keinerlei Haftung für Probleme oder Schaden, die auf eine inkorrekte Installation zusammen sind.
Bei Installation und Verwendung müssen die nachfolgend aufgeführten Sicherheitsvorschriften beachtet werden.

These Anleitung erläutert, wie Sie das DOVRE-Heizgerät sicher installieren, verwenden und warten. Wenn Sie weitergehende Informationen und technische Daten benötigen oder ein Installationsproblem haben, wenden Sie sichitte zuerst an ihren Lieferanten.

© 2012 DOVRE NV

Da die Produkte kontinuierlich verbessert werden, können die Spezifikationen des gefelften Geräts ohne vorherige Ankündigung von den Angaben in dieser Broschüre abweichen.

DOVRE N.V.
Nijverheidsstraat 18 Tel.: [phone]
B-2381 Weelde Fax: [phone]
Belgien E-Mail: [e-mail]

Sicherheit

Achtung! Alle Sicherheitsvorschriften müssen strikt eingehalten werden.
Lesen Sie die Anleitungen zu Installation, Inbetriebnahme und Wartung sorgfältig durch, bevor Sie das Gerät in Betrieb fühmen.
Das Gerät muss gemäß den in Ihr dem Land geltenden gesetzlichen Bestimmungen installiert werden.
Alle lokalen Bestimmungen sowie Bestimmungen aufgrund von EU-Normen müssen bei der Installation des Geräts beachtet werden.
Lesen Sie die Anleitungen zu Installation, Inbetriebnahme und Wartung, die dem Gerät beiliegen.
Vorzugsweise sollte das Gerät von einem dazu befugten Techniker installiert werden. Diese kennt alle geltenden Bestimmungen und Vorschriften.
Das Gerät wurde zu Heizungszwecken entwickelt. Alle Oberflächen, einschließlich Glas und Anschlussrohr, können sehr heißt werden (mehr als 100^ ! Verwenden Sie bei der Bedienung eine "kalte Hand" oder hitzebestandige Handschuhe.
Legen Sie keine Gardinen, Kleider, Wäschstücke oder andere brennbare Materialien auf oder neben das Gerät.
Verwenden Sie während des Betriebs Ihres Gerats keine leicht entflammbaren oder explosiven Materialien in der Nähe des Gerät
Lassen Sie den Schornstein regelmäßig reinigen, um Schornsteinbrände zu verhindern. Heizen Sie niemals mit geöffneter Tur.
Bei einem Schornsteinbrand: Schließen Sie die Lufteingänge des Geräts, und rufen Sie die Feuerwehr.
Wenn das Glas des Geräts gebrochen oder gesprungen ist, muss diese Glas ausgetauscht werden, bevor das Gerät erneut in Betrieb genommen wird.

Sorgen Sie für eine ausreichende Ventilation in dem Raum, in dem das Gerät aufgestellt ist. Bei nicht ausreichender Ventilation ist die Verbrennung nur unvollständig, wodurch sich giftingige Gase in dem Raum ausbreiten konnen. Vgl. das Kapitel "Installationsbedingungen" für weitere Informationen zur Ventilation.

Installationsbedingungen

Allgemeines

Das Gerät muss hermetisch dicht an einen gut Funktionierenden Schornstein angeschlossen werden.
Fur den Anschluss: vgl. die Anlage "Technische Daten".
Informieren Sie sich bei der Feuerwehr und/oder bei ihrer Versicherungsgesellschaft nach eventuellen speziellen Bedingungen und Vorschriften.

Schornstein

Der Schornstein ist erforderlich für:

Die Abfuhr von Verbrennungsgasen durch natürlichen Abzug.
Die warme Luft in dem Schornstein ist leichter als die Außenluft und steigt dazu nach oben.
Das Ansaugen von Luft, erforderlich für die Verbrennung der Brennstoffe in dem Gerät.

Ein nicht korrekt Funktionierender Schornstein kann zu Rauchrückschlagen beim Offnen der Tur führen.
SSchaden durch Rauchrückschlag fallen nicht unter die Garantie.
Schlieben Sie nicht mehrere Geräte (etwa noch einen Zentralheizungskessel) an denselben Schornstein an, es sei dann, lokale oder landesweite Gesetze{lassen dies zu.

Fragen Sie ihren Installateur nach einer Beratung zu Ihrem Schornstein. Konsultieren Sie die EU-Norm EN13384 für die korrekte Berechnung Ihres Schornsteins.

Der Schornstein muss die folgenden Bedingungen erfüllen:

Der Schornstein muss aus feuerfestem Material bestehen, vorzugsweise aus Keramik oder Edelstahl.
Der Schornstein muss luftdicht und gut gereinigt sein und vollständigen Zug garantieren.

Ein Zug/Unterdruck von 15 - 20 Pa während der normalen Belastung ist ideal.

Der Schornstein muss - vom Ausgang aus dem Gerät ab - so vertikal wie möglich verlaufen. Richtungsänderungen und horizontale Teilstücke stären den Abzug der Verbrennungsgase und führen möglicherweise zu Rauchansammlungen.
Die Innenmaße des Schornsteins dürfen nicht zu groß sein, um zu vermeiden, dass sich die Verbrennungsgase zu stark abkühlen und dadurch den Zug beeinträchtigen.
Der Schornstein sollte nach Möglichkeit den gleichen Durchmesser aufweisen wie das Anschlussstück.

Für den nominalen Durchmesser vgl. die Anlage "Technische Daten". Wenn der Rauchkanal gut isoliert ist, kann der Durchmesser eventuell etwas großer sein (max. zweimal so groß wie der des Anschlussstücks).

Der Abschnitt (die Oberfläche) des Rauchkanals muss konstant sein. Änderungen und (vor allem) Verengungen stären die Abfuhr der Verbrennungsgase.
Bei Verwendung einer Regenhaube auf dem Schornstein: Achten Sie darauf, dass die Haube nicht die Mündung des Schornsteins verengt, und dass sie nicht die Abfuhr der Verbrennungsgase befindert.
Der Schornstein muss in einem Bereich munden, Sie konnen fur zusätzliche Ventilation sorgen, indem der nicht durch umliegende Gebäude, in der Nähsie in der Außenwand ein Ventilationsgitter einbauen stehende Bäume oder andere Hindernisse halten. behindiert wird.
Der Teil des Schornsteins, der außerhalb der Wohnung liegt, muss isoliert sein.
Der Schornstein muss mindestens 4 Meter hoch sein.
Als Faustregel gilt: 60 cm oberhalb des Dachfirsts.
Eine Faustregel ist, dass die Luftzufuhr 5,5cm^2 /kW betragen muss. Eine zusätzliche Ventilation ist erforderlich:
inn das Gerät in einem gut isolierten Raum.
Wenn eine mechanische Ventilation verwendet wird, etwa durch ein zentrales Absaugsystem oder eine Abzugkappe in einer offenen Kuche.
- Sie können für zusätzliche Ventilation sorgen, indem sie in der Außenwand ein Ventilationsgitter einbauen laßen.
Sorgen Sie davon, dass andere Luft verbrauchende Geräte (eita ein Wäschetrockner, andere Heizgeräte oder ein Badezimmerventilator) über eine eigene Außenluftzufuhr verfügbar, oder ausgeschaltet sind, wenn das Gerät in Verwendung ist.

Wenn der Dachfirst mehr als 3 Meter vom Schornstein entfernt ist: halten Sie die in der folgenden Abbildung angegebenen Maße ein. A = der höchste Punkt des Daches innerhalb eines Abstands von 3 Metern.

Belüftung des Raums

Für eine gute Verbrennung besteht das Gerät Luft (Sauerstoff). Die Luft wird über einstellbare Luftinlassoeffnungen aus dem Raum, in dem das Gerät aufgestellt ist, angeführrt.

Bei nicht ausreichender Ventilation ist die Verbrennung nur unvollständig, wodurch sich giftingige Gase in dem Raum ausbreiten konnen.

Boden und Wände

Der Boden, auf dem das Gerät aufgestellt wird, mus über ein ausreichendes Tragvermögen verfügen. Für das Gewicht des Geräts vgl. die Anlage "Technische Daten".

Schützen Sie brennbare Böden mithilfe einer feuerfesten Bodenplatte gegen Wärmeausbreitung. Vgl. die Anlage "Abstand zu brennbarem Material".

Entfernen Sie brennbare Materialien, wie etwa Linoleum, Teppich usw. unter der feuerfesten Bodenplatte.

Sorgen Sie für ausreichenden Abstand zwischen dem Gerät und brennbaren Materialien, wie etwa hölzernen Wänden und Möbeln.

Auch das Anschlussrohr strahlt Wärme ab.
Sorgen Sie für ausreichenden Abstand bzw.
Abschirmung zwischen dem Anschlussrohr und brennbaren Materialien.
Die Faustregel für ein einwandiges Rohr ist Abstand, der das Dreifache des Rohrdurchmessers beträgt. Wenn das Rohr von einer Schutzschale umhüllt ist, ist ein Abstand, der dem Rohrdurchmesser entspricht, vertretbar.

Zwischen Teppichen und dem Feuer muss ein. Feuerkorb Mindestabstand von 80 cm gewahrt bleiben.

Schützen Sie brennbare Böden vor dem Ofen mithilfe einer feuerfesten Bodenplatte gegen eventuell herausfallende Asche. Die Bodenplatte muss den in Ihr dem Land gultigen gesetzlichen Normen entsprechen.

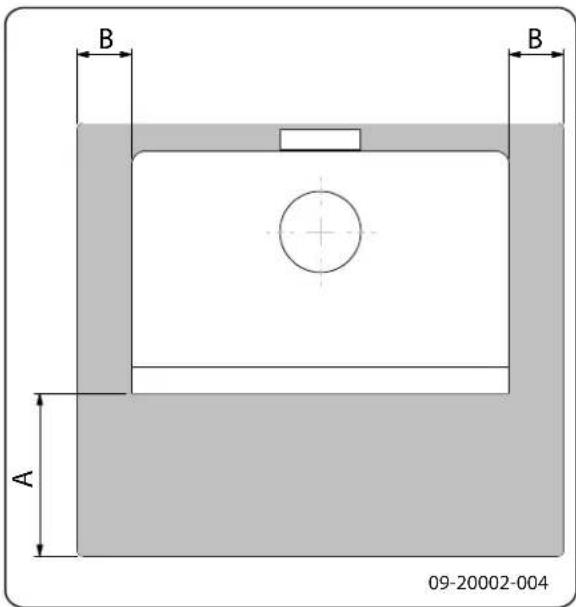

Für die Abmessungen der feuerfesten Bodenplatte: Vgl. die Anlage "Abstand zu brennbarem Material".

Für weitere Anforderungen im Zusammenhang mit der Brandsicherheit: Vgl. die Anlage "Abstand zu brennbarem Material".

Produktbeschreibung

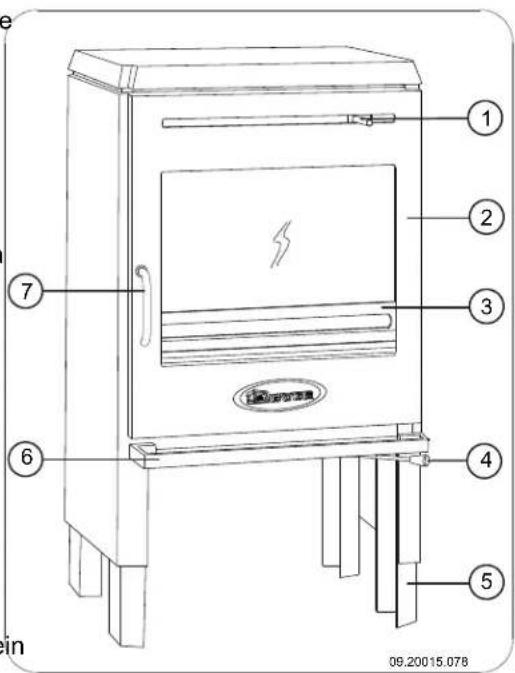

Modell 350CB und 360CB

1. Luftklappe sekundäre Verbrennungsluft; Air-wash Luft
2. TUR

B. Feuerkorb
4. Luftklappe primäre Verbrennungsluft
5. Verstellbares Bein
6. Aschenauffangbehälter
7. Riegel

Merkmale der Modelle 350CB und 360CB

Das Gerat verfügbar über hohenverstellbare Beine.
Das Gerät kann an der Seite, der Rückseite oder der Oberseite an den Schornstein angeschlossen werden.

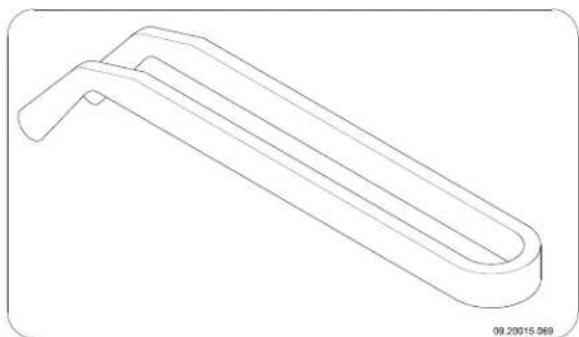

Das Gerät wird mit einem losen Handgriff gefelwert.

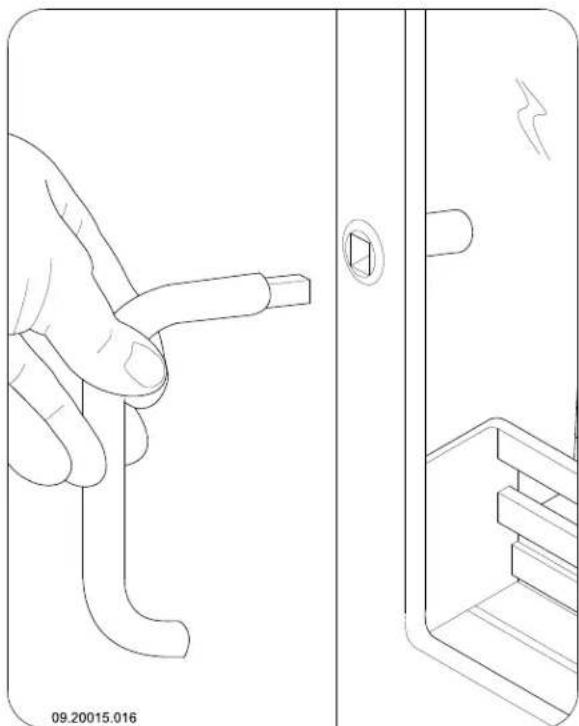

- Setzen Sie zum Offnen den loses Handgriff in die Tur; vgl. die nachfolgende Abbildung.

Um zu verhindern, dass der Handgriff bei Gebrauch besteht wird, konnen Sie in den Handgriffhalter unter dem Aschenauffangbehälter des Geräts legen.
Das Gerät wird mit einem gusseisernen losen Handgriff, der so genommen "kalten Hand", zum Herausnehmen der Aschenlade gefiefert; vgl. die nachfolgende Abbildung.

Das Gerat wird mit einer Zugschaufel zum Entfernen der Asche gefelt.

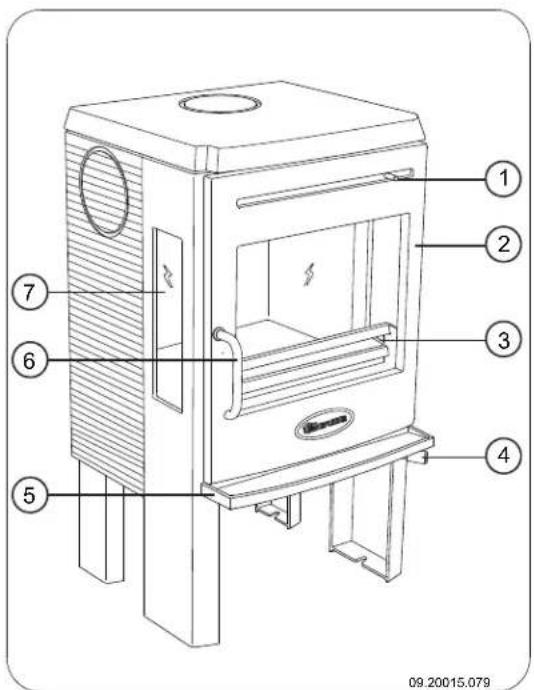

Modell 350CB3 und 360CB3

1. Luftklappe sekundäre Verbrennungsluft; Air-wash Luft
2. TUR
3. Feuerkorb
4. Luftklappe primäre Verbrennungsluft
5. Aschenauffangbehälter
6. Riegel
7. Seitenglas

Merkmale der Modelle 350CB3 und 360CB3

These Modelle verfügen über dieselben Merkmale wie die Modelle 350CB und 360CB, mit folgenden Unterschieden:

Das Gerat ist nicht in der Höhe verstellbar.
- Sie können das Teilenglas (7) durch eine Seite platte ersetzen. Der Mindestabstand der Seite zu brennbarem Material wird dadurch von 80 auf 40 cm verringgert. Die Seite platte wird standardmäßig mitgeliefert.

Model 350CB3/WB

Merkmale von Modell 350CB3/WB

Dieses Modell verfügbar über dieselben Merkmale wie das Modell 350CB3.

Das Gerat verfügt über ein mit der Turl abschließlich Holzfach.

Installation

Vorbereitung

Überprüfen Sie das Gerät sofort nach Lieferung (Transport-) Schäden und eventuelle Mängel.

Wenn Sie (Transport-) Schaden oder Mängel feststellen, behmen Sie das Gerät nicht in Betrieb und informieren Sie den Handler.

Entfernen Sie die abmontierbaren Teile (feuerfeste) Innenplatten, Feuerkorb, Aschenlade, Rost) aus dem Gerat, bevor Sie es installieren.

Wenn Sie die abmontierbaren Teile entfernen, können Sie das Gerät leichter verschiben und Beschädigungen vermeiden.

Achten Sie beim Entfern den dieser Teile auf ursprüngliche Lage, damit Sie sie später wieder korrekt anbringen konnen.

1. Offnen Sie die Tur.

2. Entfernen Sie die feuerfesten Innenplatten.

Gusseiserne Innenplatten schützen die Verbrennungskammer und geben Wärme an die Umgebung ab.

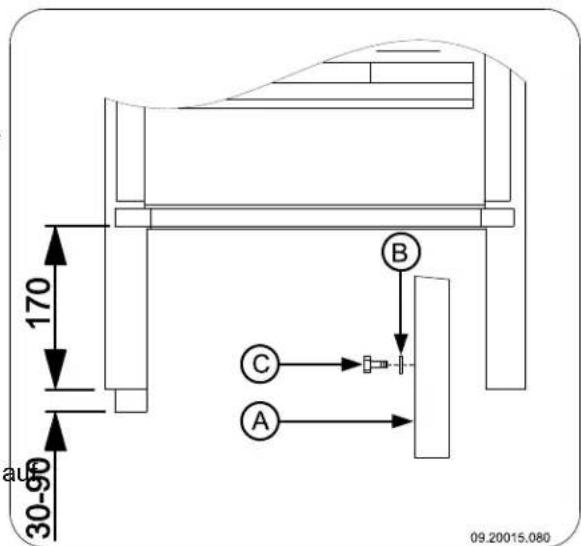

Montage der Beine (nur für 350CB und 360CB)

Sie konnen das Gerät nach Wunsch mit hohenverstellbaren Beinen versehen. Montieren Sie die Beine an das Gerät; vgl. die nachfolgende Abbildung.

1. Kippen Sie das Gerät nach hinten.
2. Montieren Sie die hohenverstellbaren Beine (A) mit den mitgelieferten Bolzen M6 (C) und dem Verschlussring (B) auf der gewündsten Höhe.
3. Stellen Sie das Gerät auf den neu angebrachten Beinen wieder an seinen ursprünglichen Platz.

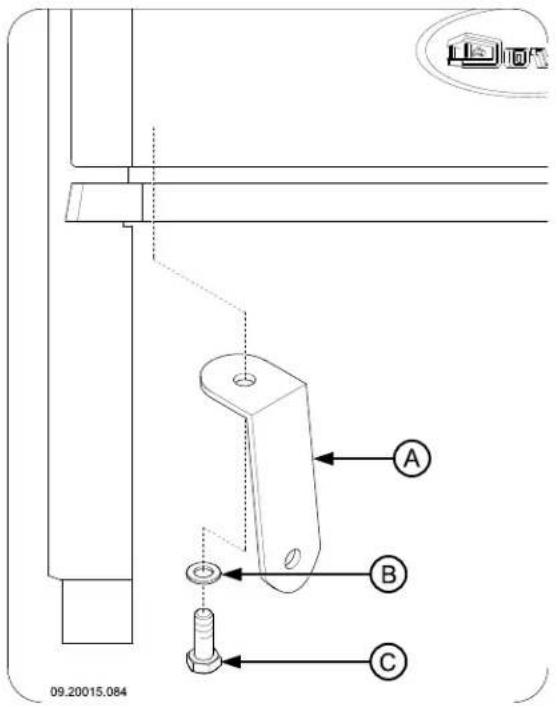

Montieren des Handgriffalters

Montieren Sie den mitgelieferten Handgriffhalter (A) mit Hilfe des Verschlussrings (B) und des Bolzens M8 (C) am Boden des Geräts; vgl. die nachfolgende Abbildung.

Schornsteinanschluss vorbereiten

Beim Anschluss des Geräts an den Schornstein haben Sie die Wahl zwischen dem Anschluss an Seite, der Rückseite oder der Oberseite. Vgl. die Abschnittte "Anschluss an der Oberseite oder der Seite" und "Anschluss an der Rückseite".

Bei Lieferung des Gerats ist keine Abgasöffnung vorhanden.
Abdichtkitt und Befestigungsmaterialien sind im Lieferumfang enthalten.

i

Für Deutschland wird das Gerät mit einem Anschlussstück mit einem Durchmesser von 130 mm gefelfert.

Beim Anschluss an der Rückseite muss im Hitzeschild eine Öffnung angebracht werden. An der Stelle, an der die Öffnung angebracht werden muss, ist das Hitzeschild eingekerbt.

Vorbereitung des Anschlusses an der Rückseite

Bringen Sie die erforderliche Öffnung in dem Hitzeschild an.

1. Nehmen Sie das Hitzeschild von dem Gerät ab.
2. Bringen Sie die Öffnung in dem Hitzeschild an, indem Sie mit einer Bleechschere das vorgeschnittene Teil aus dem Hitzeschild schneiden.
3. Setzen Sie das Hitgeschild wieder auf das Gerät.

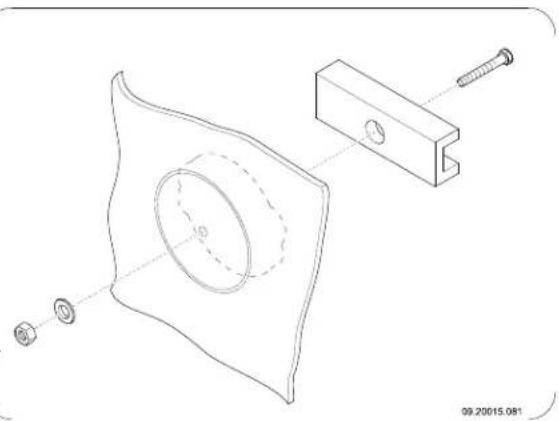

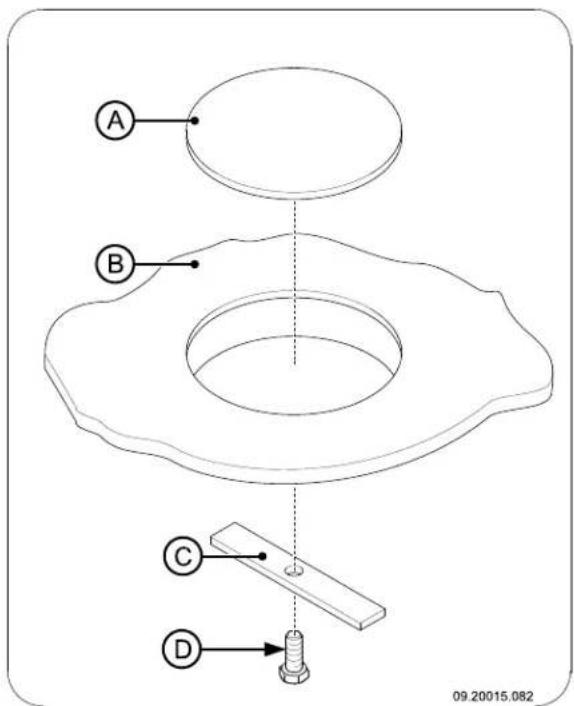

Anschlieben an der Seite, der Oberseite oder der Rückseite

Stellen Sie zuerst die Abgasöffnung in dem Gerät her, indem Sie die Anschlussabdeckung entfern.
Verwenden Sie dazu die mitgelieferten Teile: das Spannelement, den Verschlussring, den Bolzen und die Mutter; vgl. die nachfolgende Abbildung.

1. Bohren Sie in der Mitte der Anschlussabdeckung ein Loch mit einem Durchmesser von 10 mm.
2. Befestigen Sie das Spannelement mit dem Bolzen an der Innenseite der Anschlussabdeckung.
3. Schieben Sie den Verschlussring über den Bolzen, und schrauben Sie die Mutter auf den Bolzen.

Verwenden Sie bei emailierten Geräten ein Stück Karton (mindestens 20mm× 20mm ) zwischen dem Verschlussring und dem Gerät, damit die Emaille nicht beschädigt wird.

1. Drehen Sie die Mutter handfest an. Verwenden Sie etwas Fett, damit sich die Mutter leichter andreiben{lsst.

2. Drehen Sie die Mutter mit einem Ringschlüssel soweit an, dass die Anschlussabdeckung aussbricht.

3. Eine angebrachte Abgasöffnung wird mit dem mitgelieferten Abschlussdeckel wieder verschlossen. Verwenden Sie zur Montage des Deckels an dem Gerät (B) die Befestigungslatte (C) und den Bolzen M6x25 (D); vgl. die nachfolgende Abbildung.

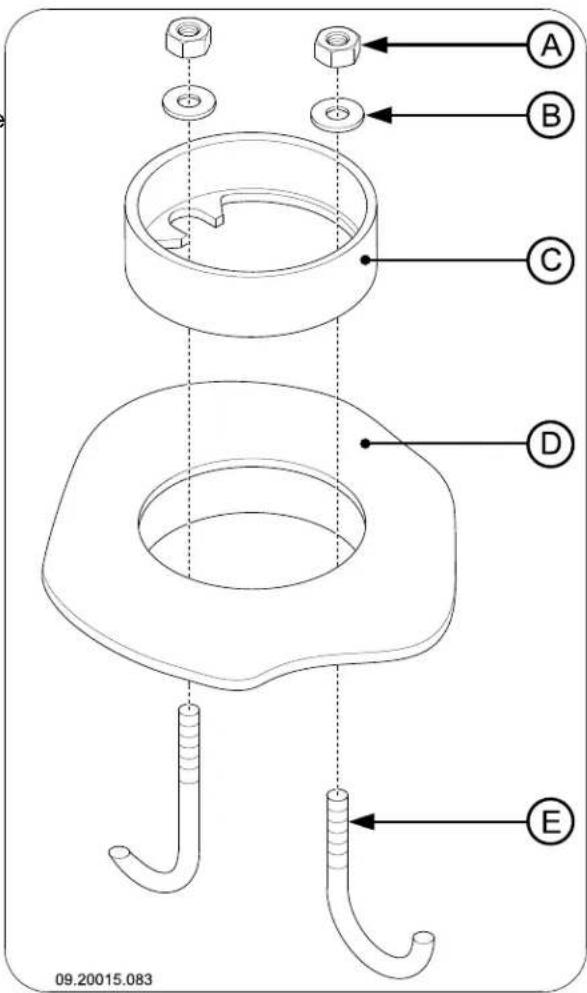

1. Montieren Sie das Anschlussstück (C) mit den zwei mitgelieferten Bügeln (E) und den Befestigungsmaterialien (A) und (B) an der Abgasöffnung (D); vgl. die nachfolgende Abbildung.

1. Verwenden Sie den mitgelieferten Ofenkitt zur Abdichtung des Anschlussstücks und des Abschlussdeckels mit dem Gerät.

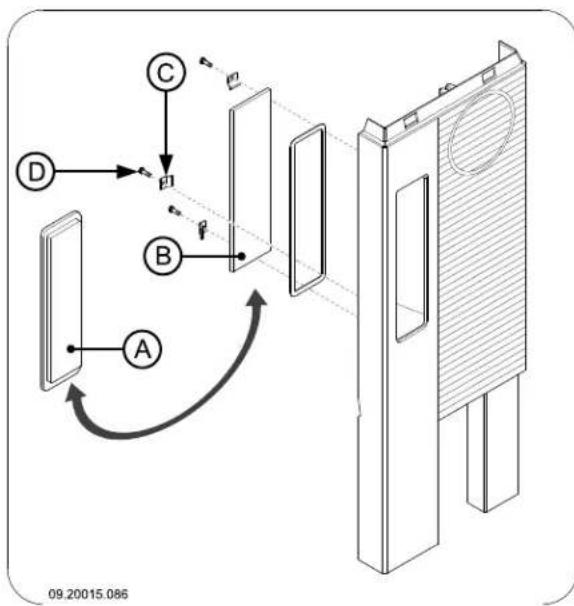

Montage der Seitenplatte (nur 350CB3 und 360CB3)

Sie konnen das Teilenglas nach Wunsch durch eine standardmäßig mitgelieferte Seitenplatte ersetzen; entnahmen Sie die Einbauanleitung der folgenden Abbildung.

Der Mindestabstand der Seite zu brennbarem Material wird dadurch von 80 auf 40 cm verringert.

Aufstellen und anschließen

1. Stellen Sie das Gerät an einem geeigneten Ort auf, und sorgen Sie mit einer Wasserwaage für eine ebene Aufstellung.
2. Schließen Sie das Gerät hermetisch dicht an den Schornstein an.
3. Bei Außenluftanschluss: Schlieben Sie die Außenluftzufuhr an dem Anschlussatz an, den Sie an dem Gerät befestigt haben.
4. Setzen Sie alle abmontierten Teile wieder an ihrem korrekten Platz in das Gerät ein.

Lassen Sie das Gerät nicht ohne feuerfeste Innenplatten brennen.

Das Gerat ist jetzt gebrauchsfortig.

Inbetriebnahme

Erste Inbetriebnahme

Wenn Sie das Gerät zum ersten Mal in Betrieb führen, lassen Sie es eine Stunden durchheizen. Dadurch härte der hitzebeständige Lack aus. Hierbei kann es zu Rauch- und Geruchsbildung kommt. Öffnen Sie dann eventuell in dem Raum, in dem das Gerät aufgestellt ist, Fenster und Türen.

Brennstoff

Dieses Gerät ist ausschließlich zum Verbrennen von Naturholz geeignet, das gesagt und gespalten sowie ausreichend getrocknet ist.

Verwenden Sie keine anderen Brennstoffe; diese konnen dem Gerat ernsthafte Schaden zufugen.

Die folgenden Brennstoffe dürfen nicht verwendet werden, da sie die Umwelt verschmutzen und da sie Gerät und Schornstein stark verunreinigen, was zu einem Schornsteinbrand führen kann:

Behandeltes Holz, wie etwa Holz mit Beschichtungen, gefarbtes Holz, imprägniertes Holz, konserviertes Holz, Multiplex und Spanplatten.

Kunststoff, Altpapier und Haushaltsabfälle.

Holz

Verwenden Sie vorzugsweise hartes Laubholz, wie etwas Eiche, Buche, Birke oder Obstbaumholz. Dieses Holz brennt langsam bei ruhiger Flamme. Nadelholz enthalt mehr Harz, brennt schneller und erzeugt mehr Funken.
Verwenden Sie getrocknetes Holz mit maximal 20 % Feuchtigkeitsanteil. Hierzu muss das Holz mindestens zwei Jahre lang getrocknet werden.
Sagen Sie das Holz auf Maß und spalten Sie es, solange es noch frisch ist. Frisches Holz lassst sich leichter spalten, und gespaltenes Holz trocknet better. Bewahren Sie das Holz unter einer Abdeckung auf, in der sich der Wind frei bewegen kann.
Verwenden Sie kein nasses Holz. Nasses Holz spendset keine Wärme, da die gesamte Energie für das Verdampfen der Feuchtigkeit verwendet wird. Dabei entsteht viel Rauch und es kommt zu Rußablagerungen an der Gerätetür und im Schornstein. Der Wasserdampf kondensiert im Gerät und kann aus dem Gerät austreten und zu schwarzen Flecken auf dem Fußboden führen. Der bei Wasserdampf kann auch im Schornstein kondensieren und zur Entstehung von Carbolineum das beitragen. Dieser Stoff ist leicht brennbar und kann zu einem Schornsteinbrand führen.

Anzünden

Sie konnen überprüfen, ob der Schornstein über ausreichenden Zug verfügt, indem Sie oberhalb der Flammplatte ein Knäuel Zeitungspapier anzünden. Eikelter Schornstein verfügt oft über unzureichenden Zug, wodurch Rauch in das Zimmer gelangen kann. Wenn Sie das Gerät wie hier beschrieben anzünder vermeiden Sie theses Problem.

1. Stapeln Sie zwei Lagen mittelgroßer Holzstücke kreuzweise übereinander.
2. Stapeln Sie auf den Holzstücken zwei Lagen Anzündehölzchen kreuzwiese übereinander.
3. Legen Sie den Anzünderblock zwischen die unterste Lage von Anzündehölzchen, und zünden Sie den Anzünderblock gemäß der Anleitung auf der Verpackung an.

Heizen mit Holz

Nachdem Sie die Anleitungen zum Anzünden befolgt haben:

1. Offnen Sie langsam die Tur des Gerats.
2. Verteilen Sie das Holzkohlebett gleichmäßig über den Heizboden.
3. Stapeln Sie eine Holzstücke auf dem Holzkohlebett auf.

Lose Stapelung

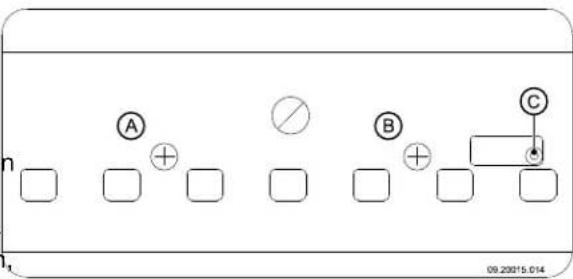

1. Schlieben Sie die Tur des Gerats, und öffnen Si den primären Luftteinlass sowie den sekundären Luftteinlass des Gerats. Der primäre Luftteinlass is offen, wenn der Bedienknopf herausgezogen ist. Der sekundäre Luftteinlass ist offen, wenn die Luftklappe (C) nach links geschoben ist; vg. die nachfolgende Abbildung.

Bei einer losen Stapelung verbrennt das Holz Schnell, da der Sauerstoff jeder Holzstück einfach erreichen kann. Stapeln Sie das Holz lose, wenn Sie kurz heizen möchten.

1. Lassen Sie das Anzündfeuer durchbrennen, bis ein glühendes Holzkohlebett entstanden ist. Anschließlich konnen Sie das Gerät erneut fällen und regeln, vgl. das Kapitel "Heizen mit Holz".

Kompakte Stapelung

Bei einer kompakten Stapelung verbrennt das Holz langsamer, da der Sauerstoff zunachst nur einzeln Holzstücke erreichen kann. Stapeln Sie das Holz kompakt, wenn Sie länger heizen möchten.

1. Schließen Sie die Tur des Geräts.

2. Schließen Sie den primären Luftteinlass, und halten Sie den sekundären Luftteinlass offen stehen.

Füllen Sie das Gerät maximal zu einem DritteEntaschen

Hinweise

Heizen Sie niemals mit geffneter Tur.

Heizen Sie das Gerät regelmäßig gut durch.

besser, das Gerät einige Stunden lang intensiv durchbrennen zu halten, als es längerere Zeit auf niedrigem Stand zu betreiben.

Regeln Sie die Luftzufuhr mit dem sekundären Luftteinlass.

Der sekundäre Lufteinlass beluftet nicht nur das Feuer, sondern auch das Glas und schützt es so vor Schneller Verschmutzung.

• Offnen Sie den primären Luftteinlass rechtzeitig, wenn die Luftzufuhr über den sekundären Luftteinlass nicht ausreicht, oder wenn Sie das Feuer neu entfachen möchten.
  Das regelmäßige Nachfüllen kleiner Mengen von Holzstücken ist better, als viel Holz auf einmal zu befüllen.

Löschen des Feuers

Füllen Sie keinen Brennstoff nach, und setzen Sie den Ofen normal ausgehen. Wenn ein Feuer durch Verminderung der Luftzufuhr gedämpft wird, werden schädliche Stoffe freigesetzt. Lassen Sie das Feuer davon selbstständig herunterbrennen. Achten Sie auf das Feuer, bis es vollständig erloschen ist. Wenn dieser Fall ist, können alle Luftklappen geschlossen werden.

Entaschen

Nach dem Verbrennen von Holz bleibt eine relativ geringe Menge Asche zurück. Dieses Aschebett ist einGreater Isolator fur den Heizboden und sorgt fur eine gute Verbrennung. Sie konnen dazu ruhig eine dulle Schicht Asche auf dem Heizboden liegen halten.

Die Luftzufuhr durch den Heizbodenarf jedoch nicht behindert werden,und hinter der gusseisernen Innenplattearf sich nicht zuviel Asche ansammeln. Entfernen Sie daher regelmäßig die angesammelte Asche.

1. Öffnen Sie die Tur des Geräts.

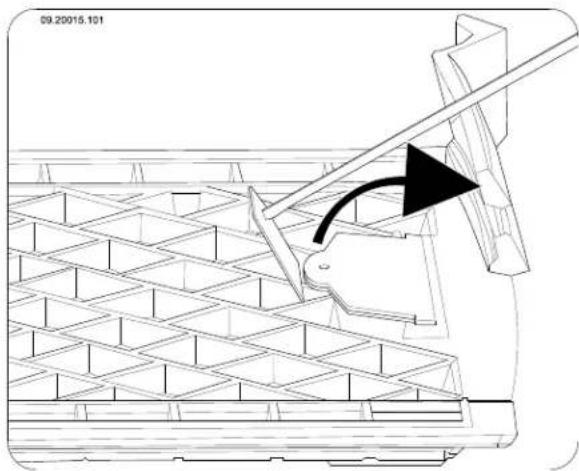

2. Offnen Sie den Entaschungsrost mit der mitgelieferten Zugschaufel; vgl. die nachfolgende Abbildung.

Wenn Sie lange mit niedriger Flamme heizen, können sich im Schornstein Ablagerungen von Teer und Carbolineum (Steinkohlenteer) bilden. Diese Stoffe sind leicht brennbar. Wenn die Ablagerungen dieser Stoffe zu sehr anwachsen, kann durch eine plötzliche Temperatursteigerung ein Schornsteinbrand entstehen. Wenn Sie regelmäßig gut durchheizen, verschwinden eventuelle Teerund Carbolineum-Ablagerungen.

Darüber hinaus kann sich beim Heizen auf zu geringer Stufe Teer auf der Scheibe der Gerätetur absetzen.

Bei milden Außentemperaturen ist es davon

1. Schieber Ben Sie die Asche mit der Zugschaufel du den Entaschungsrost in die darunter befindliche Aschenlade; vgl. die nachfolgende Abbildung.

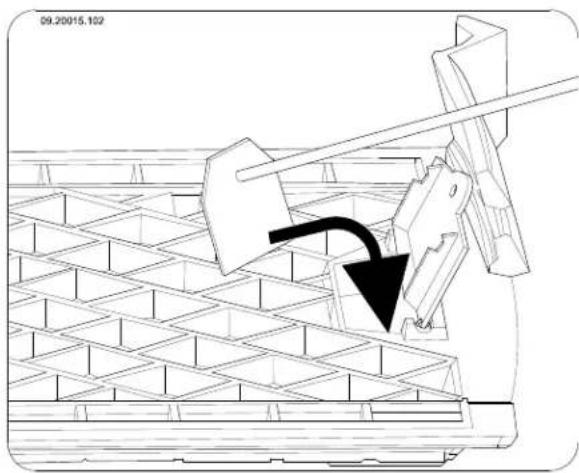

1. Schließen Sie den Entaschungsrost.
2. Entfernen Sie die Aschenlade mit der gusseisernen "kalten Hand", und leeren Sie sie.

1. Setzen Sie die Aschenlade wieder ein, und schreiben Sie die Tur des Geräts.

Nebel

Nebel behind the Abfuhr von Abgasen durch den Schornstein. Rauch kann sich niederschlagen und zu Geruchsbelastigung führen. Bei Nebel sollen den Sie daher nicht mit dem Gerät heizen, wenn dies nicht unbedingt erforderlich ist.

Eventuelle Probleme

Lesen Sie die Anlage "Diagnoseschema", um eventuell bei der Verwendung des Geräts auftretende Probleme zu halten.

Wartung

Befolgen Sie die Wartungsanleitungen in thism Kapitel, um ihr Gerät in einem gute Zustand zu halten.

Schornstein

In denen Ländern sind Sie gesetzlich dazu verpflichtet, den Schornstein regelmäßig kontrollieren und warten zu halten.

Zu Beginn der Heizperiode: Lassen Sie den Schornstein von einem anerkannten Schornsteinfeger reinigen/fegen.
Während der Heizperiode und wenn der Schornstein für längerere Zeit nicht verwendet wurde: Lassen Sie den Schornstein auf Ruß untersuchen.

Nach der Heizperiode: Schlieben Sie den Schornstein mit einem Knäuel Zeitungspapier ab.

Reinigung und andere regelmäßige Wartungsarbeiten

Reinigen Sie das Gerät nicht, so lange es noch warm ist.

Reinigen Sie die Außenseite des Geräts mit einem trockenen und fusselfreien Tuch.

Nach Ablauf der Heizperiode konnen Sie die Innenseite des Gerats reinigen:

Entfernen Sie eventuell zuerst die feuerfesten Innenplatten.
Reinigen Sie eventuell die Luftzufuhrkanäe.
Entfernen Sie die Flammplatte oben in dem Gera und reinigen Sie sie. Vgl. das Kapitel "Installation" für Anleitungen zum Entfernen und Anbringen der Flammplatte.

Kontrolle der feuerfesten Innenplatten

Die feuerfesten Innenplatten sind Verbrauchsteile, die dem Verschleit unterliegen. Überprüfen Sie die Innenplatten regelmäßig, und tauschen Sie sie bei Bedarf aus.
Vgl. das Kapitel "Installation" für Anleitungen zum Entfernen und Anbringen von Innenplatten.

i

Die isolerenden Vermiculit-Innenplatten können Haarrisse aufweisen, dies hat aber keine nachteiligen Auswirkungen auf ihre Funktion.

i

Gusseiserne Innenplatten halten lange, wenn Sie regelmäßig die Asche entfernen, die sich dahinter ansammelt. Wenn angesammelte Asche hinter einer gusseisernen Platte nicht entfernt wird, kann die Platte keine Wärme mehr an die Umgebung abgeben und sich anschließlich verformen oder reifen.

Lassen Sie das Gerät nicht ohne feuerfeste Innenplatten brennen.

Entfernen der Flammplatte

Die Flammplatte ist mit einem Bolzen befestigt, der sich zwischen dem hinteren Anschluss und dem Zylinder der sekundären Luftzufahr befindet. Der Bolzen ist an der Flammplatte befestigt.

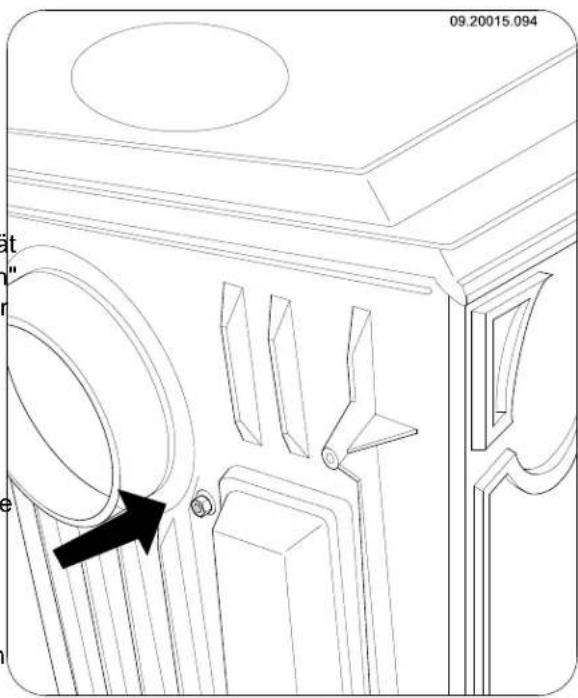

1. Entfernen Sie die Mutter an der Rückseite; vgl. die nachfolgende Abbildung.

1. Ziehen Sie die Flammplatte nach vorn, so dass der Bolzen von der Rückseite frei kommt.
2. Nehmen Sie die Flammplatte durch die Vordertür heraus.

i

Da die Flammplatte an beiden Seiten über Aussparungen verfügbar, kann sie problemos entlang den Nocken an den Seitenwänden aus dem Gerät genommen werden.

Glas reinigen

Gut gereinigtes Glas nimmt weniger schnell neuen Schmutz auf. Gehen Sie folgendermaßen vor:

1. Entfernen Sie Staub und loseN Rost mit einem trockenen Tuch.
2. Reinigen Sie das Glas mit einem Ofenscheibenreiniger:

a. Tragen Sie Ofenscheibenreiniger auf einen Kuchenschwamm auf, wischen Sie die gesamte Glasoberfläche damit ab und{lassen Sie den Reiniger einwirken.
b. Entfernen Sie den Schmutz mit einem feuchten Tuch oder mit Kuchenpapier.

1. Reinigen Sie das Glas dann noch einmal mit einem normalen Glasreinigungsdprodukt.

2. Wischen Sie das Glas mit einem trockenen Tuch Abdichtung kontrollieren oder mit Kuchenpapier ab.

3. Verwenden Sie keine scheuernden oder scharfen Produkte zur Reinigung des Glases.
   ▶ Verwenden Sie zum Schutz ihrer Höhe geeignete Haushaltshandschuhe.

Wenn das Glas des Geräts gebrochen oder gesprungen ist, muss diese Glas ausgetauscht werden, bevor das Gerät erneut in Betrieb genommen wird.

Achten Sie darauf, dass kein Ofenscheibenreiniger zwischen das Glas und die gusseiserne Tur lauft.

Schmieren

Obwohl Gusseisen eigentlich "selbstschmierend" ist, müssen bewegliche Teile noch regelmäßig geschmiert werden.

Schmieren Sie die beweglichen Teile (wie etwa Leitungssysteme, Scharnierfedern, Riegel und Luftklappen) mit einem hitzebeständigen Fett (erhaltlich im Fachhandel).

Luftklappe einstellen

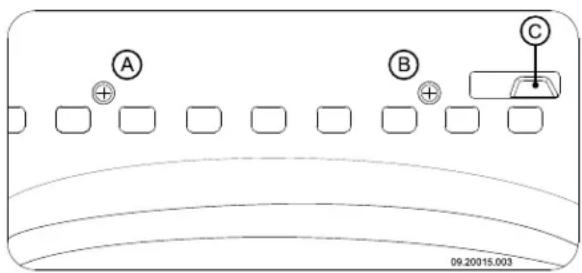

Wenn die Luftklappe (C) des sekundären Luftinlasses schwergängig ist, konnen Sie sie mit den beiden Schrauben (A) und (B) an der Vorderplatte einstehen; vgl. die nachfolgende Abbildung.

Finish erneuern

Kleine Lackschäden können Sie mit hitzebeständigem Speziallack aus der Spruhdose beheben, den Sie bei ihrem Lieferanten erhalten.

Prufen Sie, ob die Abdichtungsschnur der Tur noch gut schließt. Diese unterliegt dem Verschleiß und mussrechtzeitig ausgetauscht werden.

Überprüfen Sie das Gerät auf Luftlecks.
Verschreiben Sie eventuelle Risse mit Ofenkitt.

Lassen Sie den Kitt gut aushäten, bevor Sie das Gerät in Betrieb nehmen, andernfalls dehnt sich die Feuchtigkeit darin auf und führt erneut zu einem Leck.

Anlage 1: Technische Daten

Modell	350CB und350CB3	360CB und360CB3	350CB3/WB
Nominalleistung 6 kW 8 kW 6 kW
Schornsteinanschluss (Durchmesser) 125 mm	125 mm 125 mm
Schornsteinanschluss Deutschland(Durchmesser)	130 mm 130 mm	mm 110 mm
Gewicht +/- 95 kg +/- 130 kg +/- 130 kg
Empfohlener Brennstoff	Holz	Holz	Holz
Kennzeichen Brennstoff, max. Länge	30 cm	40 cm	30 cm
Massenfluss von Abgasen	6,6 g/s	8,2 g/s	6,6 g/s
Temperaturanstieg, gemessen im Messabschnitt	298 K	297 K	298 K
Temperatur, gemessen am Ausgang des Geräts	442 °C	438 °C	442 °C
Mindestzug	12 Pa 10 Pa	12 Pa
CO-Emission (13% O2)	0,10 %	0,10 %	0,10 %
NOx-Emission (13% O2)	125 mg/Nm3	90 mg/Nm3	125 mg/Nm3
CnHm-Emission (13% O2)	82 mg/Nm3	113 mg/Nm3	82 g/Nm3
Staubemission	10 mg/Nm3	39 mg/Nm3	10 mg/Nm3
Staubemission gemäß NS3058-NS3059	3,58 gr/kg	7,86 gr/kg	3,58 gr/kg
Wirkungsgrad	77 %	75 %	77 %

Anlage 2: Abmessungen

350CB

350CB3

350CB3/WB

09.20017.019

360CB

360CB3

Anlage 3: Abstand zu brennbarem Material

350CB, 350CB3, 350CB3/WB - Mindestabstände in Millimetern

* Geschütztes (isoliertes) Verbindungsrohr

Brennbares Material

Nicht brennbares Material, Dicke 100 mm

360CB und 360CB3 - Mindestabstände in Millimetern

09.20017.037

* Geschütztes (isoliertes) Verbindungsrohr

Brennbares Material

Nicht brennbares Material, Dicke 100 mm

350CB, 350CB3, 350CB3/WB, 360CB und 360CB3 - Abmessungen feuerfeste Bodenplatte

Mindestabmessungen feuerfeste Bodenplatte

	A (mm)	B (mm)
Din 18891 500 300
Deutschland 500 300
Finnland 400 100
Norwegen 300 100

Anlage 4: Diagnoseschema

				Problem
●				Holz brennt nicht durch
	●			Liefert nicht ausreichend Wärme
		●		Rauchrückschlag beim Nachfüllen
			●		Gerät brennt zu stark, nicht gut regelbar
				Flammensanschlag an das Glas
				Mögliche Ursache Mögliche Lösung
●	●	●		● Nicht ausreichender Zug	Ein kalter Schornstein führt zu unzureichendem Zug. Folgen Sie der Anleitung zum Anzünden im Kapitel "Verwendung"; öffnen Sie ein Fenster.
●	●	●		● Holz zu feucht Verwenden Sie nur Holz mit max. 20 %Feuchtigkeit.
●	●	●		● Holzstücke zu groß	Verwendten Sie keine Anzündeholzstücke. Verwendten Sie gespaltenes Holz mit maximal 30 cm Stückgröße.
●	●	●	●	● Holz nicht korrekt gestapelt	Stapeln Sie das Holz so, dass zwischen den Blöcken ausreichend Luft zirkulleren kann (lose Stapelung, vgl. "Heizen mit Holz").
●	●	●		● Schornstein Funktioniert nicht korrekt	Überprüfen Sie, ob der Schornstein den Bedingungen entspricht: mindestens 4 m hoch, richtiger Durchmesser, eine gute Isolierung, glatte Innenflächen, nicht zu weitere Biegungen, keine Hindernisse im Schornstein (etwa Vogelnest, Rußablagerungen), hermetische Dichtigkeit (keine Spalten).
●	●	●		● Mündungsöffnung des Schornsteins nicht korrekt	Ausreichende Höhe über der Dachfläche, keine Hindernisse in der Höhe.
●	●	●	●	● Einstellung der Luftinlassöffnungen nicht korrekt	Öffnen Sie die Luftinlassöffnungen vollständig
●	●	●		● Anschlussdes Geräts am Schornstein nicht korrekt	Der Anschluss mushermetisch dicht sein.
●	●	●		● Unterdruckin dem Raum, in dem das Gerät aufgestellt ist	Schalten Sie Luftabzugssysteme aus.
●	●	●		● Unzureichende Frischluftzufahr	Sorgen Sie für ausreichende Luftzufahr, verwenden Sie nötigenfalls einen Außenluftanschluss.
●	●	●		● Ungünstige Wetter-umstände? Inversionswetterlage (umgekehrter Luftstrom im Schornstein durch hohe Außentemperatur), extreme Windgeschwindigkeiten	Bei Inversionswetterlagen sollen den Sie das Gerät nicht verwenden. Setzen Sie, falls erforderlich, eine Zugklappe auf den Schornstein. Dies ist nur nach Rücksprache mit dem Schornsteinfeger möglich.
		●		Zug im Wohnzimmer	Vermeiden Sie Zug im Wohnzimmer; stellen Sie das Gerät nicht in der Höhe einer Tur oder von Heizungsschäften auf.
				● Flammen schlagen an das Glas	Vermeiden Sie es, das Holz zu dicht an das Glas zu legen. Schieber Sie den primären Luftinlass wieder zu.
			●		Überprüfen Sie die Abdichtungen der Tür und die Fugen des Geräts.

Index

A

Abdichtungsschnur der Tur.16

Abgas Massenfluss.17

Abgasöffnung
verschreiben 10

Abmessungen.18

Achtung Ventilation.5 Versicherungsbedingungen 4

Anschlieben an Schornstein Rückseite 9

Anschluss Abmessungen 18.

Anschluss an Schornstein Oberseite 9.

Anschlussabdeckung entfernen 9

Anschlussstück montieren.10

Anstecken.12

Anzündeholz 26

Anzündfeuer 12

Asche entfernen 13

Aschenlade
Öffnen 14

Aufstellen Abmessungen 18.

Außenluftzufuhr 5 Anschluss an 11

B

Beine Montage 8

Belüftung des Feuers 13

Böden
Brandsicherheit 6
Tragvermögen 6

Brandsicherheit Abstand zu brennbarem Material 23 Boden 6 Möbel 6 Wande 6

Brandstoff fullen 13

Brennbares Material Abstand zu 23

Brennstoff benötigte Menge 14 nachfüllen 13 ungeeigneter 11

Brennstoffe
geeignete 11

C

Carbolineum 13

E

Entaschen 13

Entaschungsrost entferen 13

Entfernen Asche 13

F

Fegen des Schornsteins 14

Feuer
anzünden 12
Gerät brennt zu heftig 26
Gerät nicht gut regelbar 26
loschen 13
nicht ausreichende Wärme 26

Feuerfeste Innenplatten
Warning 11
Wartung 15

Finish, Pflege 16

Flammplatte entfernen 15

Füllhöhe des Geräts 13

Geeignete Brennstoffe. 11

Gewicht 17

Glas Anschlag.26 reinigen 15

H

Handgriffhalter montieren 8

Haube auf dem Schornstein. 5

Heizen.12

Brennstoff nachfüllen 12-13

unzureichende Wärme.14

Hitzeschchild

entferen.9

Öffnung anbringen.9

Holz.11

aufbewahren. 11

brennt nicht durch. 26

geeignete Sorte.11

nass.11

trocknen 11

Holzstücke stapeln.12

L

Lack 11

Lagerung von Holz 11

Lufteinlasse 12

einstellen 16

Luftleck. 16

Luftzufuhr regeln 13

M

Mauern

Brandsicherheit 6

N

Nachfullen von Brennstoff 13

Rauchruckschlag 26

Nadelholz 11

Nasses Holz 11

Nebel, nicht heizen. 14

Nominale Leistung 14

Nominalleistung 17

0

Ofenscheibenreiniger 15

0

Öffnen

Aschenlade 14

P

Primärer Lufteinlass 12

Probleme losen. 14, 26

R

Rauch bei erster Inbetriebnahme 11

Rauchruckslag 4,26

Reinigen

Gerat 14

Glas. 15

Risse im Gerät 16

s

Scheiben

Anschlag 26

reinigen 15

Schmieren 16

Schmierfett 16

Schormstein Anschluss an. 11

Anschlussdurchmesser 17

Bedingungen 4

Höhe 5

Wartung. 14

Schornsteinbrand vermeiden 13

Schomsteinhaube 5

Seitenglas austauschen.10

Seitenplattemontieren 10

Sekundärer Lufteinlass 12

Staubemission 17

T

Teer.13

Temperatur 17

Temperaturanstieg Messabschnitt 17

Teppich 6

Tragvermögen des Bodens 6

Trocknen von Holz 11

Tur Abdichtungsschnur. 16

U

Ungeeigneter Brennstoff 11

V

Ventilation.5

Fausregel 5

Ventilationsgitter.5

Verlöschen des Feuers.13

W

Wande

Brandsicherheit.6

Wärme, unzureichende 14, 26

Warning

brennbare Materialien 4

feuerfeste Innenplatten..11.

Glas gebrochen oder gesprungen.4,16

heiBe Oberflache.4.

Ofenscheibenreiniger.16

Schornsteinbrand.4,11..13

Ventilation 4

Vorschriften 4

Wartung

Abdichtung 16

Feuerfeste Innenplatten.15

Gerat reinigen 14

Glas reinigen 15

Schmieren 16

Schornstein 14

Wetterbedingungen, nicht heizen 14

Wirkungsgrad 17

Z

Zug 17

Zugschaufel zum Entaschen 7

Índice

Introduccion 3
