BEDIENUNGSANLEITUNG Techno 140 Lavor

ACHTUNG: die anweisungen bitte vor gebrauch sorgfältig lesen. Seite 17

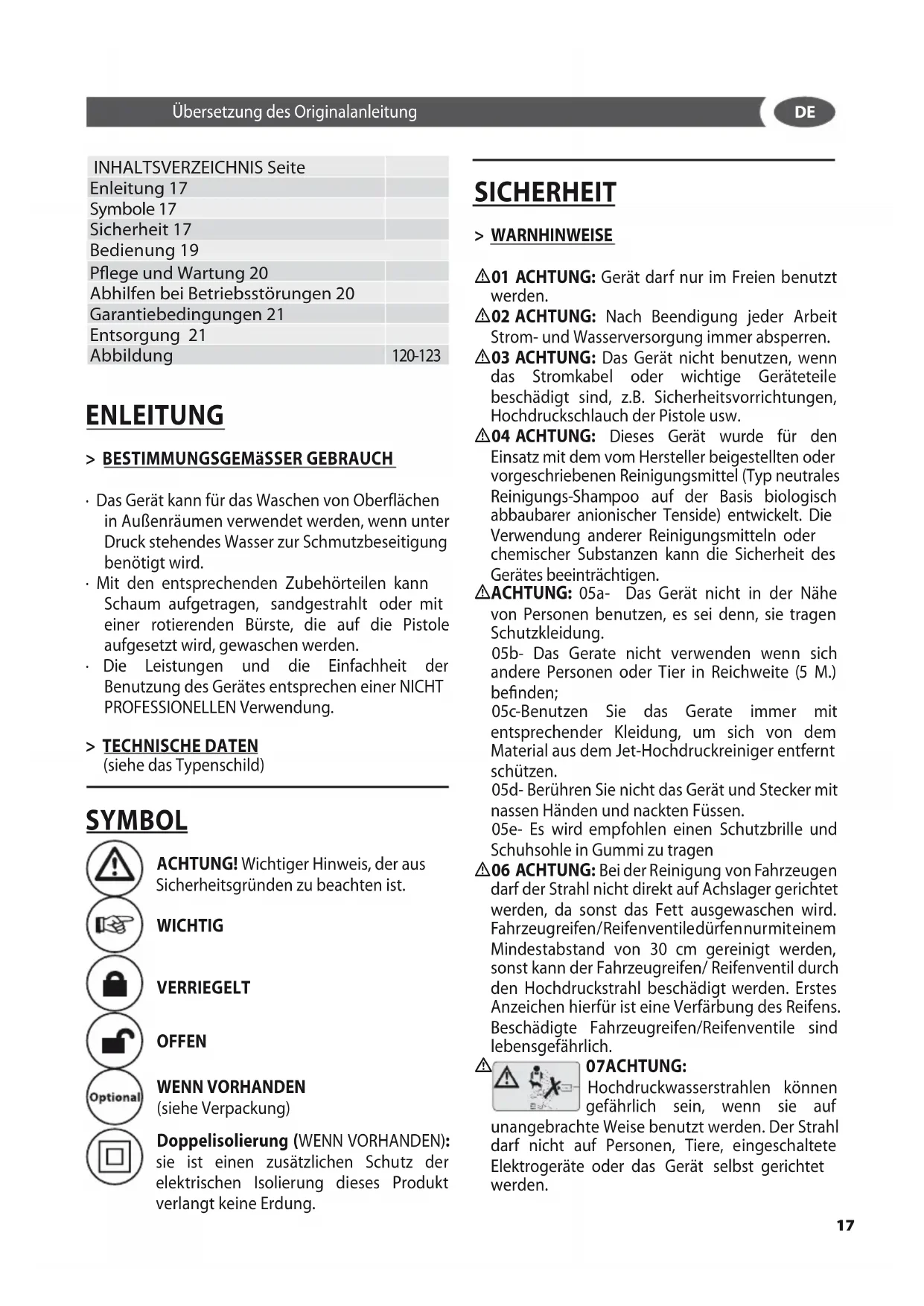

INHALTSVERZEICHNIS Seite Enleitung 17 Symbole 17 Sicherheit 17 Bedienung 19 Pege und Wartung 20 Abhilfen bei Betriebsstörungen 20 Garantiebedingungen 21 Entsorgung 21 Abbildung 120-123 ENLEITUNG > BESTIMMUNGSGEMäSSER GEBRAUCH

• Das Gerät kann für das Waschen von Oberflächen in Außenräumen verwendet werden, wenn unter Druck stehendes Wasser zur Schmutzbeseitigung benötigt wird.

• Mit den entsprechenden Zubehörteilen kann Schaum aufgetragen, sandgestrahlt oder mit einer rotierenden Bürste, die auf die Pistole aufgesetzt wird, gewaschen werden.

• Die Leistungen und die Einfachheit der Benutzung des Gerätes entsprechen einer NICHT PROFESSIONELLEN Verwendung. > TECHNISCHE DATEN (siehe das Typenschild) SYMBOL ACHTUNG! Wichtiger Hinweis, der aus Sicherheitsgründen zu beachten ist. WICHTIG VERRIEGELT OFFEN WENN VORHANDEN (siehe Verpackung) Doppelisolierung (WENN VORHANDEN): sie ist einen zusätzlichen Schutz der elektrischen Isolierung dieses Produkt verlangt keine Erdung. SICHERHEIT > WARNHINWEISE

01 ACHTUNG: Gerät darf nur im Freien benutzt werden.

02 ACHTUNG: Nach Beendigung jeder Arbeit Strom- und Wasserversorgung immer absperren.

03 ACHTUNG: Das Gerät nicht benutzen, wenn das Stromkabel oder wichtige Geräteteile beschädigt sind, z.B. Sicherheitsvorrichtungen, Hochdruckschlauch der Pistole usw.

04 ACHTUNG: Dieses Gerät wurde für den Einsatz mit dem vom Hersteller beigestellten oder vorgeschriebenen Reinigungsmittel (Typ neutrales Reinigungs-Shampoo auf der Basis biologisch abbaubarer anionischer Tenside) entwickelt. Die Verwendung anderer Reinigungsmitteln oder chemischer Substanzen kann die Sicherheit des Gerätes beeinträchtigen.

• ACHTUNG: 05a- Das Gerät nicht in der Nähe von Personen benutzen, es sei denn, sie tragen Schutzkleidung. 05b- Das Gerate nicht verwenden wenn sich andere Personen oder Tier in Reichweite (5 M.) benden; 05c-Benutzen Sie das Gerate immer mit entsprechender Kleidung, um sich von dem Material aus dem Jet-Hochdruckreiniger entfernt schützen. 05d- Berühren Sie nicht das Gerät und Stecker mit nassen Händen und nackten Füssen. 05e- Es wird empfohlen einen Schutzbrille und Schuhsohle in Gummi zu tragen

06 ACHTUNG: Bei der Reinigung von Fahrzeugen darf der Strahl nicht direkt auf Achslager gerichtet werden, da sonst das Fett ausgewaschen wird. Fahrzeugreifen/ Reifenventile dürfen nur mit einem Mindestabstand von 30 cm gereinigt werden, sonst kann der Fahrzeugreifen/ Reifenventil durch den Hochdruckstrahl beschädigt werden. Erstes Anzeichen hierfür ist eine Verfärbung des Reifens. Beschädigte Fahrzeugreifen/Reifenventile sind lebensgefährlich.

7ACHTUNG: Hochdruckwasserstrahlen können gefährlich sein, wenn sie auf unangebrachte Weise benutzt werden. Der Strahl darf nicht auf Personen, Tiere, eingeschaltete Elektrogeräte oder das Gerät selbst gerichtet werden.DE

• 08 ACHTUNG: Die Hochdruckschläuche, Zubehörteile und Anschlüsse sind wichtig für die Sicherheit des Gerätes. Benutzen Sie nur die vom Hersteller vorgeschriebenen Schläuche, Zubehörteile und Anschlüsse (es ist äußerst wichtig, dass diese Teile unversehrt bleiben, daher eine unangebrachte Verwendung vermeiden und sie vor Knicken, Stöße n und Abschürfungen schützen).

• 09 ACHTUNG: Geräte ohne A.S.S. – Automatic Stop System: sie dürfen nicht länger als 2 Minuten mit freigegebener Pistole laufen. Die Temperatur des in den Kreislauf zurückgeführten Wassers wird beträchtlich erhöht und fügt der Pumpe ernsthafte Schäden zu.

10ACHTUNG: Geräte mit A.S.S – Automatic Stop System: man sollte sie nicht länger als 5 Minuten in Stand-By-Modus belassen.

11 ACHTUNG: Das Gerät jedes Mal völlig ausschalten (Hauptschalter in Position (0)OFF), wenn es unbeaufsichtigt bleibt.

12 ACHTUNG: Jede Maschine wird einer Endkontrolle unter Benutzungsbedingungen unterzogen, daher ist es normal, dass sich in ihrem Innern noch ein paar Wassertropfen benden.

13 ACHTUNG: Darauf achten, dass das Stromkabel nicht beschädigt wird. Be-schädigte Anschlussleitung unverzüglich durch autorisierten Kundendienst/ Elektro-Fachkraft austauschen lassen.

13b ACHTUNG: Niemals das Gerät an der Anschlußleitung ziehen oder hochheben.

14 ACHTUNG: Die Maschine enthält unter Druck stehende Flüssigkeiten. Die Spritzpistole gut festhalten, um der Reaktionskraft vorzubeugen. Nur die der Maschine beigestellte Hochdruckdüse verwenden.

16 ACHTUNG: Dieses Gerät ist nicht für die Nutzung durch Personen (einschließlich Kinder) mit stark reduzierten physischen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen, es sei denn, sie Überwachung oder Belehrung über die Verwendung des Geräts durch eine verantwortliche Person für Ihre Sicherheit gegeben wurden.

17 ACHTUNG: Die Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

18 ACHTUNG: Nehmen Sie den Hochdruckreiniger erst in Betrieb, wenn der Hochdruckschlauch vollkommen ausgerollt ist.

19 ACHTUNG: Beim Auf- und Abwickeln des Schlauches darauf achten, dass der Hochdruckreiniger nicht umkippt.

20 ACHTUNG: Beim Auf- und Abwickeln des Schlauches muss die Maschine ausgeschaltet und das Rohr druckentlastet sein (betrieb Beenden).

21 ACHTUNG: Explosionsgefahr. Sprühen Sie keine brennbaren Flüssigkeiten..

22 ACHTUNG: Die Maschinensicherheit zu gewährleisten, verwenden Sie nur Original- Ersatzteile vom Hersteller oder vom Hersteller zugelassen.

23 ACHTUNG: Den Strahl nicht auf sich selbst oder andere Personen richten, um Schuhe oder Kleider zu reinigen.

24 ACHTUNG: Nicht zulassen, dass das Gerät von Kindern oder ungeschultem Personal benutzt wird.

ACHTUNG: Das Wasser, das durch Rückfussverhinderer geogen wird als nicht trinkbar ist.

XX ACHTUNG! Das Gerät vom Stromnetz bei Loesen des Steckers von der Steckdose abtrennen, bevor Reinigungsarbeiten durchgeführt werden.

• XY ACHTUNG: Ungeeignete Verlängerungen können gefährlich sein.

• XJ ACHTUNG: Bei Verwendung eines Verlängerungskabels müssen Steckdose und Stecker g egen Spritzwasser geschützt sein. > SICHERHEITSEINRICHTUNGEN

ACHTUNG: Die Pistole ist mit einer Sicherheitssperre ausgerüstet. Es ist wichtig, dass Sie jedes Mal, wenn die Benutzung des Gerätes unterbrochen wird, diese Sicherheitssperre betätigen, um ein zufälliges Önen zu verhindern. - Sicherheitsvorrichtungen: Spritzpistole mit Sicherheitssperre, Maschine mit Schutz gegen elektrische Überlastung (KL. 1), Pumpe mit By- Pass-Ventil oder Stopp-Vorrichtung. - Die Sicherheitstaste an der Pistole dient nicht zur Sperrung des Hebels während der Arbeit, sondern damit sie sich nicht zufällig önet.

ACHTUNG: Das Gerät ist mit einem Motorschutz ausgestattet: Im Falle eines Gerät Intervention, warten Sie einige Minuten oder alternativ, trennen SieUnd wieder anschließenDE

Sie, das Produkt an das Elektrische Netz. Wenn das Problem weiterhin besteht, schicken Sie das Geraete an unsere Kundendienst. > STABILITäT

ACHTUNG: Das Gerät darf nicht auf Halterungen, Sockeln oder ähnlichen Unterlagen aber auf Horizontalfläche, stetig und sicher gestellt werden. BEDIENUNG > BESCHREIBUNG DES GERäTS

• Siehe besonderen beiliegenden Bedienungsanleitung. > MONTAGE Siehe besonderen beiliegenden Bedienungsanleitung. > INSTALLATION Siehe Abb. > IMBETRIEBNAHME Siehe Abb. > HOCHDRUCKLANZEN Siehe Abb.

> HOCHDRUCKSCHLAUCH Siehe Abb. > WASSERVERSORGUNG Wasseranschluß ACHTUNG! (Symbol) Durch einen Rückuss- verhinderer geossenes Wasser ist nicht trink- bar. Der direkte Anschluss des Hochdruckreinigers an die Trinkwasserleitung ist nur dann zulässig, wenn in der Zuleitung eine vorschriftsmäßige Schutzvorrichtung gegen Rückuss mit Ablauf installiert ist. Der Schlauchdurchmesser muss mindestens Ø 13mm - 1/2 inch betragen; der Schlauch selbst muss verstärkt sein.

ACHTUNG: Das Wasser, das durch Rückfussverhinderer geflogen wird als nicht trinkbar ist. WICHTIG Nur gefiltertes oder sauberes Wasser ansaugen. Der Wasserhahn muss mindestens eine der Förderleistung der Pumpe zweifach Wassermenge liefern. - Mindestdurchuss: 15 l/ min. - Max. Wassertemperatur am Einuss: 40°C - Max. Eingangsdruck: 1Mpa Den Hochdruckreiniger so nahe wie möglich am Wassernetzanschluss aufstellen. Das Nichtbeachten dieser Bedingungen verursacht ernsthafte mechanische Schäden an der Pumpe sowie den Verfall der Garantieansprüche. Wasserversorgung aus der Wasserleitung

• Einen Zulaufschlauch (nicht im Lieferumfang) am Wasseranschluß des Gerätes und am Wasserzulauf anschließen.

• Wasserzulauf önen. Wasserversorgung aus oenem Behälter

• Kupplungsteil für Wasser.

• Saugschlauch mit Filter (nicht im Lieferumfang) am Wasseranschluß des Gerätes anschrauben.

• Filter in den Behälter hängen.

• Gerät vor dem Betrieb entlüften. - Hochdruckleitung am Hochdruckanschluß des Gerätes abschrauben. - Gerät einschalten und solange laufen lassen, bis das Wasser blasenfrei am Hochdruckanschluß. - Gerät ausschalten und Hochdruckschlauch wieder anschrauben. > STROMVERSORGUNG - Der elektrische Anschluss des Gerätes muss der Norm IEC 60364-1 entsprechen. WICHTIG Bevor Sie das Gerät anschließen, vergewissern Sie sich, dass die Angaben auf dem Typenschild denen des Stromnetzes entsprechen und dass die Steckdose durch einen Fehlerstromschutzschalter mit einer Ansprechempndlichkeit unter 0,03 A - 30ms abgesichert ist. - Passen Steckdose und Gerätestecker nicht zusammen, lassen Sie die Steckdose von geschultem Fachpersonal durch eine andere, passende ersetzen. - Das Gerät nicht bei Temperaturen unter 0°C benutzen, wenn es mit einem Schlauch aus PVC (H VV-F) ausgerüstet ist.

XY ACHTUNG: Ungeeignete Verlängerungen können gefährlich sein.

XJ ACHTUNG: Bei Verwendung eines Verlängerungskabels müssen Steckdose und Stecker gegen Spritzwasser geschützt sein.DE

Das Kabel muss die in der untenstehenden Tabelle aufgeführten Abmessungen haben <16 A <25 A <20 m ø 1,5 mm

10 AWG (falls vorhanden) WICHTIG A.S.S. (Automatic Stop System) das die Maschine während der Bypass- Phase abstellt. Um die Maschine zu starten, positionieren Sie den Schalter auf (I)“ON”; dann drücken Sie den Pistolenabzug: das A.S.S. setzt die Maschine in Betrieb und stellt sie automatisch ab, wenn der Abzug losgelassen wird. Es ist deshalb ratsam, die Pistole durch die am Abzug angebrachte Vorrichtung zu sichern, jedesmal wenn die Maschine abgestellt wird, um unabsichtliche Anläufe zu vermeiden.

• Selbststarts der Maschine, ohne die Pistole zu betätigen sind durch z.B. Luftblasen im Wasser begründet.

• Beim Stillstand für mehr als 5 Minuten sollte das Gerät nicht unbeaufsichtigt abgestellt werden. Andernfalls, ist es notwendig für den Schutz des Gerätes, den Schalter auf (0)OFF Position zu stellen.

• Prüfen Sie, dass die Verbindung des Hochdruckschlauches mit dem Gerät und der als Ausrüstung vorgesehenen Pistole korrekt angeschlossen ist. > BETRIEB BEENDEN Siehe Abb.

Siehe Abb. Das Gerät muss nicht gewartet werden.

XX ACHTUNG! Das Gerät vom Stromnetz bei Loesen des Steckers von der Steckdose abtrennen, bevor Reinigungsarbeiten durchgeführt werden.

ACHTUNG! Sprühen Sie das Gerät mit Wasser und nicht verwenden, Reinigungsmittel oder Lösungsmittel. Das Gerät kann beschädigt werden.

• Reinigen Sie das Äußere von Gerät mit einem trockenen Tuch. > LAGERUNG Siehe Abb.

• Fassen Sie den Gri, um das Gerät zu bewegen

• Gerät mit komplettem Zubehör in einem trockenen, frostsicheren raum aufbewahren. ABHILFEN BEI BETRIEBSSTÖRUNGEN Das Gerät funktioniert nicht

• Die Stromspannung kontrollieren.

• Sicherstellen, dass das Stromkabel nicht eventuell beschädigt ist. Das Gerät wird nicht unter Druck gesetzt

• Das Gerät entlüften: Die Pumpe ohne den Hochdruckschlauch einschalten, bis das Wasser ohne Blasen aus dem Hochdruckausgang kommt. Dann den Hochdruckschlauch wieder anschließen.

• Den Filter im Wasseranschluss reinigen.

• Reinigen Sie den Filter des Hochdruckschlach (falls anwesend)

• Die Qualität des verwendeten Wassers kontrollieren.

• Sicherstellen, das die Versorgungsleitungen der Pumpe dicht ist und keine Verstopfungen vorhanden sind. Starke Druckschwingungen

• Die Hochdruckdüse reinigen. Mit einer Nadel die Verunreinigen aus der Önung der Düse entfernen und den vorderen Teil mit Wasser reinigen. Die Pumpe leckt

• Es sind 10 Tropfen pro Minute erlaubt. Bei größeren Lecks wenden Sie sich bitte an den autorisierten Kundenservice. Ersatzteile

• Verwenden Sie nur die vom Hersteller geliefertenDE

oder empfohlenen Originalersatzteile, um die Sicherheit des Gerätes zu gewährleisten. GARANTIE Alle unsere Geräte wurden sorgfältigen Prüfungen unterzogen. Die Garantie deckt gemäß der herr- schenden Vorschriften Fabrikationsfehler ab. Die Garantie gilt vom Verkaufsdatum an. Von der Garantie ausgeschlossen sind: - die sich bewegenden, der Abnutzung unterliegenden Tei- le - Gummiteile, Kohlebürsten, Filter, Zubehör und Optional-Zubehörteile. - Zufällige Schäden und Schäden, die durch Transport. Nachlässigkeit oder falsche Behandlung, falsche und zweckentfremdete Benutzung und Installation verursacht werden. - Die Garantie beinhaltet nicht das gg. erforderliche Reinigen der funktionstüchtigen Teile, verstopfte Düsen und Filter, blockierte Düsen durch Verkal- kung. Das Gerät ist hauptsächlich für den Hobby Gebrauch gedacht und NICHT FÜR DAS PROFESSIONELLE AR- BEITEN: die Garantie deckt nicht den Gebrauch aus- serhalb des privaten Bereichs. ENTSORGUNG Das Gesetz (gemäß der EU-Richtlinie 2002/96/EG vom 27.Januar 2003) verbietet dem Besitzer eines elektrischen oder elektro- nischen Gerätes , dieses Produkt oderdessen elektrisches/elektronisches Zubehör als gemeinen Hausmüll zu entsorgen und macht ihm zur Auage, das Gerät bei einer entsprechenden Sammelstellen zu entsorgen. Das Produkt kann auch direkt bei dem Händler, bei dem man ein neues, dem zu entsor- genden gleichwertiges Produkt erwirbt, entsorgt werden.Traducción de las instrucciones originales
