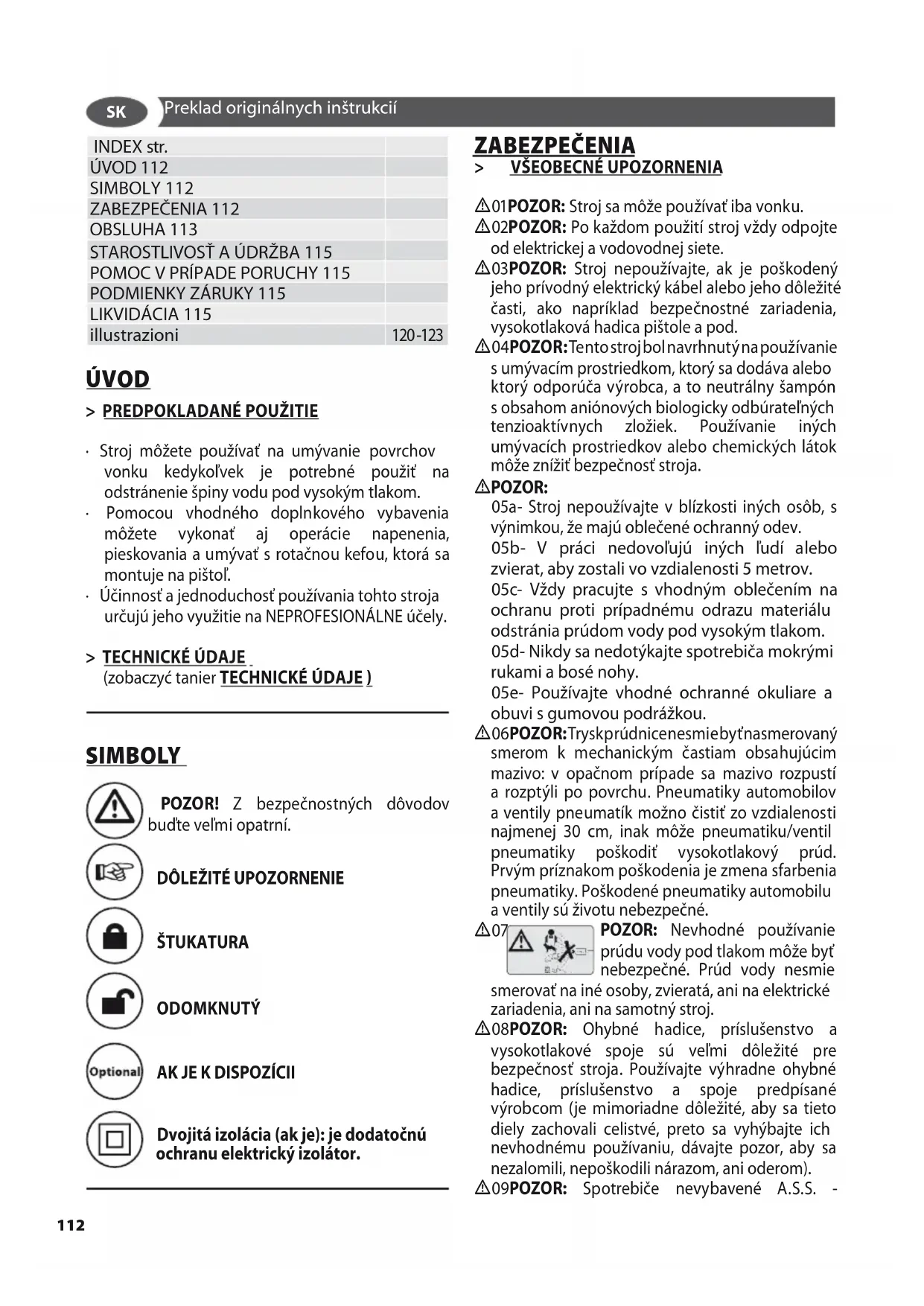

NÁVOD NA OBSLUHU Techno 140 Lavor

• Stroj môžete používať na umývanie povrchov vonku kedykoľvek je potrebné použiť na odstránenie špiny vodu pod vysokým tlakom.

• Pomocou vhodného doplnkového vybavenia môžete vykonať aj operácie napenenia, pieskovania a umývať s rotačnou kefou, ktorá sa montuje na pištoľ.

• Účinnosť a jednoduchosť používania tohto stroja určujú jeho využitie na NEPROFESIONÁLNE účely. > TECHNICKÉ ÚDAJE (zobaczyć tanier TECHNICKÉ ÚDAJE SImboLy POZOR! Z bezpečnostných dôvodov buď te veľmi opatrní.

• 01 POZOR: Stroj sa môže používať iba vonku.

• 0 2 POZOR: Po každom použití stroj vždy odpojte od elektrickej a vodovodnej siete.

• 0 3 POZOR: Stroj nepoužívajte, ak je poškodený jeho prívodný elektrický kábel alebo jeho dôležité časti, ako napríklad bezpečnostné zariadenia, vysokotlaková hadica pištole a pod.

• 0 4 POZOR: Tento stroj bol navrhnutý na používanie s umývacím prostriedkom, ktorý sa dodáva alebo ktorý odporúča výrobca, a to neutrálny šampón s obsahom aniónových biologicky odbúrateľných tenzioaktívnych zložiek. Používanie iných umývacích prostriedkov alebo chemických látok môže znížiť bezpečnosť stroja.

• POZOR: 05a- Stroj nepoužívajte v blízkosti iných osôb, s výnimkou, že majú oblečené ochranný odev. 05b- V práci nedovoľujú iných ľudí alebo zvierat, aby zostali vo vzdialenosti 5 metrov. 05c- Vždy pracujte s vhodným oblečením na ochranu proti prípadnému odrazu materiálu odstránia prúdom vody pod vysokým tlakom. 05d- Nikdy sa nedotýkajte spotrebiča mokrými rukami a bosé nohy. 05e- Používajte vhodné ochranné okuliare a obuvi s gumovou podrážkou.

• 0 6 POZOR: Trysk prúdnice nesmie byť nasmerovaný smerom k mechanickým častiam obsahujúcim mazivo: v opačnom prípade sa mazivo rozpustí a rozptýli po povrchu. Pneumatiky automobilov a ventily pneumatík možno čistiť zo vzdialenosti najmenej 30 cm, inak môže pneumatiku/ventil pneumatiky poškodiť vysokotlakový prúd. Prvým príznakom poškodenia je zmena sfarbenia pneumatiky. Poškodené pneumatiky automobilu a ventily sú životu nebezpečné.

• 0 7 POZOR: Nevhodné používanie prúdu vody pod tlakom môže byť nebezpečné. Prúd vody nesmie smerovať na iné osoby, zvieratá, ani na elektrické zariadenia, ani na samotný stroj.

• 0 8 POZOR: Ohybné hadice, príslušenstvo a vysokotlakové spoje sú veľmi dôležité pre bezpečnosť stroja. Používajte výhradne ohybné hadice, príslušenstvo a spoje predpísané výrobcom (je mimoriadne dôležité, aby sa tieto diely zachovali celistvé, preto sa vyhýbajte ich nevhodnému používaniu, dávajte pozor, aby sa nezalomili, nepoškodili nárazom, ani oderom).

Automatic Stop System: nesmú ostať v chode dlhšie ako 2 minúty s aktivovanou pištoľou. Teplota vody prechádzajúcej tlakovým systémom sa značne zvyšuje, čo spôsobuje vážne poškodenie čerpadla.

• 10 POZOR: Spotrebiče vybavené A.S.S.- Automatic Stop System: odporúča sa nenechávať ich v stave pohotovosti stand-by dlhšie ako 5 minút.

• 1 1POZOR: Kedykoľvek stroj necháte bez dozoru, úplne ho vypnite (hlavný vypínač prepnite do polohy (0)OFF).

• 12 POZOR: Každý stroj sa kolauduje za prevádzkových podmienok, preto je normálne, že v jeho vnútri ostane trocha vody.

• 13 POZOR: Dávajte pozor, aby sa nepoškodil prívodný elektrický kábel. Ak je napájací kábel poškodený, musí byť vymenený výrobcom, servisnou službou, lebo vyškoleným personálom, aby sa predišlo nebezpečenstvom.

• 13 b POZOR: Napájací kábel by nemal byť používaný na ťahanie alebo dvíhanie prístroja.

• 14 POZOR: Stroj s tekutinou pod tlakom. Pištoľ pevne uchopte, aby ste predišli spätnému nárazu. Používajte výhradne vysokotlakovú prúdnicu dodávanú so strojom.

• 15 POZOR: Vysokotlaková hadica bola navrhnutá a vyrobená tak, aby vydržala vysoké tlaky. Aby sa nepoškodila, zaobchádzajte s ňou veľmi opatrne. Nesprávnym používaním by sa mohla poškodiť alebo predčasne narušiť a spôsobiť stratu záruky.

• 16 POZOR: Výrobok nesmú používať deti alebo osoby so zníženými fyzickými, zmyslovými alebo mentálnymi schopnosťami alebo osoby bez primeraných skúseností a poznatkov, pokiaľ neboli k tomu vhodne vyučení alebo vyškolení.

• 17 POZOR: Deti, aj keď sú pod dozorom, sa nesmú s výrobkom hrať.

• 18 POZOR: Vysokotlakový umývací stroj nikdy neštartujte predtým, ako úplne roztočíte vysokotlakovú hadicu.

• 19 POZOR: Pri stáèaní a roztáèaní hadice dávajte pozor, aby sa umývací stroj neprevrátil.

• 2 0 POZOR: Pred stáčaním alebo roztáčaním hadice musíte stroj vypnúť a uvoľniť tlak v samotnej hadici (mimo činnosti).

21POZOR: Nebezpečenstvo výbuchu. Nestriekajte horľavých kvapalín.

22POZOR: Pre zaistenie bezpečnosti zariadenia, používajte iba originálne náhradné diely od výrobcu alebo schválené výrobcom

24POZOR: Nedovoľte, aby stroj používali deti, ani osoby, ktoré s jeho používaním nemajú skúsenosti.

XZ POZOR: Voda, ktorá preteká cez systémový odlučovač, nie je pitná.

XX POZOR Pred vykonaním akéhokoľvek zákroku spojeného s údržbou a čistením odpojte prístroj z prívodu elektrickej energie.

XY POZOR Nevhodné predlžovacie elektrické káble môžu byť nebezpečné.

XJ POZORAk sa používa predlžovací elektrický kábel, zástrčka stroja a zásuvka predlžovačky budú musieť byť nepriepustné pre vodu; BEZPEČNOSTNÉ ZARIADENIA:

• POZOR: Pištoľ je vybavená bezpečnostnou zarážkou. Pri každom prerušení používania stroja musíte aktivovať aj bezpečnostnú zarážku, aby sa predišlo náhodnému zapnutiu stroja. - Bezpečnostné zariadenia: pištoľ vybavená bezpečnostnou zarážkou, stroj je vybavený ochranou proti preťaženiu (Tr. I), čerpadlo je vybavené bezpečnostným ventilom by-pass alebo núdzovým zastavením. - Bezpečnostné tlačidlo pištole neslúži na zablokovanie páky počas chodu, ale na zabránenie náhodnému zapnutiu.

POZOR: Prístroj je vybavený zariadením na ochranu motora – v prípade zásahu zariadenia niekoľko minút vyčkajte, alebo prístroj vypnite z elektrickej siete a opätovne zapnite. V prípade, že sa problém bude opakovať alebo sa prístroj opätovne nezapne, odneste ho do najbližšieho servisného strediska. > STABILITU

• POZOR: Stabilita prístroja sa zabezpečí tak, že ho postavíte na rovnú plochu. OBSLUHA

> ŠTANDARDNÉ PRÍSLUŠENSTVO

Pozrite sa na "manuál inštrukcií špecifikáciami" dodáva

Pozrite sa na "manuál inštrukcií špecifikáciami" dodáva

vid' obr. > Nasávanie umývacieho prostriedku z nádržky vid' obr.

Pripojenie na vodovodnú sieť

• POZOR: (Sinbolo): zariadenie nie je vhod- né pre pripojenie k pitnej vode. Vodný čistič môže byť napojený priamo na verejnú vodovodnú sieť len v prípade, že je na prívodnom potrubí nainštalované zariadenie zabraňujúce spät- nému prúdeniu vody s vyprázdňovaním v súlade s platnými právnymi predpismi. Uistite sa, či je mini- málny priemer hadice 13mm a či je dobre vystuže- ná.

POZOR: Voda, ktorá preteká cez systémový odlu- čovač, nie je pitná. Používajte len ltrovanú a čistú vodu. Vodovod- ný kohútik musí zabezpečovať dvakrát väčší prívod vody ako je maximálny výkon čerpadla. - Minimálny výkon: 15 l/ min. - Maximálna teplota vody pri vstupe: 40°C - Maximálny tlak vody pri vstupe: 1Mpa Umiestnite vodný čistič čo najbližšie k vodovodnej sieti. Nedodržanie horeuvedených pokynov môže spô- sobiť vážne mechanické škody na čerpadle a stratu záruky. Prívod vody z vodovodného potrubia

• Pripojte ohybnú hadicu (nie je súčasťou výbavy) k spoju pre vodu prístroja a k prívodnému potrubiu vody.

• Otvorte kohútik. Prívod vody z otvorenej nádrže

• Odskrutkujte spoj pre prívod vody.

• Ku spoju na vodu prístroja priskrutkujte odsávaciu hadicu s ltrom (nie je súčasťou výbavy).

• Ponorte lter do nádrže.

• Pred použitím prístroja z neho vypustite vzduch. - Odpojte vysokotlakovú ohybnú hadicu z vysokotlakového spoja na prístroji. - Zapnite prístroj a nechajte ho v prevádzke, pokiaľ z vysokotlakového spoja nezačne vytekať voda bez bubliniek. - Vypnite prístroj a opätovne pripojte vysokotlakovú ohybnú hadicu. > ELEKTRICKÉ NAPáJANIE - Elektrické zapojenie stroja musí vyhovovať norme IEC 60364-1. Pred zapojením stroja skontrolujte, či hodnoty na štítku s technickými údajmi zodpovedajú hodnotám elektrickej siete a či je zásuvka vybavená automatickým magnetotermickým spínačom, ktorý je citlivý na hodnoty nižšie ako 0,03 A- 30ms. - V prípadoch, že sieťová zásuvka nie je zhodná so zástrčkou stroja, dajte vymeniť kvalikovanému odborníkovi zásuvku za inú, vhodného druhu. - Stroj nepoužívajte, ak je teplota prostredia nižšia ako 0°C, ak je stroj vybavený prívodným elektrickým káblom z PVC (H VV-F).

XY POZOR Nevhodné predlžovacie elektrické káble môžu byť nebezpečné.

XJ POZOR Ak sa používa predlžovací elektrický kábel, zástrčka stroja a zásuvka predlžovačky budú musieť byť nepriepustné pre vodu; a kábel musí mať rozmery uvedené v tabuľke dolu. <16 A <25 A <20 m ø 1,5 mm

10 AWG (ak je k dispozícii) UPOZORNENIE: Tento vysokotlakový umývací stroj je vybavený automatickým systémom A.S.S. (Au- tomatic Stop System), ktorý zabezpečuje vypnutie stroja počas fázy by-pass. Aby ste vysokotlakový umývací stroj zapli, prepnite vypínač do polohy (I)“ON”, potom stlačte páku pištole, A.S.S. zabezpečí zapnutie stroja a vypne ho automaticky po pustení páky. Preto vám odporúčame aktivovať poistku na- chádzajúcu sa na pištoli vždy, keď sa stroj zastaví, aby sa predišlo jeho náhodnému zapnutiu.

toli môžu spôsobiť javy ako vzduchové bubliny vo vode alebo iné, ale nie poškodenie stroja.

• Nenechávajte stroj v stave stand by bez dozo- ru dlhšie ako 5 minút. V opačnom prípade bude nevyhnutné, na zaručenie chránenia stroja, pre- pnúť vypínač do polohy (0)“OFF”.

• Skontrolujte, či sú vysokotlaková hadica a do- dávaná pištoľ pevne zapojené k stroju, čo zna- mená, že nesmie dochádzať k úniku vody.

XX POZOR: Pred vykonaním akéhokoľvek zákroku spojeného s údržbou a čistením odpojte prístroj z prívodu elektrickej energie.

POZOR: Nestriekajte jednotku s vodou a Nepoužívajte žiadne čistiace prostriedky alebo rozpúšťadlá. Prístroj môže byť poškodený.

• Pulire la parte esterna della macchina con uno straccio asciutto. > SKLADOVANIE vid' obr.

• Prístroj ťahajte za prepravnú rukoväť.

• Oddeľte prúdnicu od ručnej striekacej pištole, skladovať mimo dosahu detí.

• Skontrolujte, či nie je poškodený napájací kábel. Nedochádza k natlakovaniu prístroja

• Vypustite z prístroja vzduch: uveďte čerpadlo do prevádzky bez vysokotlakovej hadice, pokiaľ z výstupu pre vysoký tlak nezačne vytekať voda bez bubliniek. Potom znovu pripojte vysokotlakovú hadicu.

• Vyčistite lter v hadicovej spojke.

• Vyčistite lter v mieste uchytenia vysokotlakovej trubky (ak je súčasťou prístroja).

• Skontrolujte množstvo prívodnej vody.

• Skontrolujte utesnenie alebo prípadné ucpanie vo všetkých prívodných hadiciach čerpadla. Veľké výkyvy tlaku

• Vyčistite vysokotlakovú trysku. Pomocou špendlíka odstráňte z otvoru trysky všetky usadeniny a prepláchnite jeho prednú časť vodou. Čerpadlo tečie

• Pripúšťa sa maximálne 10 kvapiek za minútu. V prípade vyššieho úniku vody sa obráťte na autorizované servisné centrum. Náhradné diely

• Pre zaistenie bezpečnosti zariadenia používajte len originálne náhradné diely dodané alebo odporúčané výrobcom.

Všetky naše prístroje prešli dôkladnými úradnými skúškami. Na výrobné vady sa vzťahuje záruka v sú- lade s platnými právnymi predpismi. Záručná doba začína plynúť od dátumu nákupu. Zo záruky sú vylúčené: - Časti podliehajúce nor- málnemu opotrebovaniu. - uhlíky a doplňujúce príslušenstvo. - Poškodenia vzniknuté nedopatre- ním, prepravou, nepozornosťou alebo neprimera- ným zaobchádzaním, nesprávnym alebo nevhod- ným používaním a inštaláciou a používaním, ktoré nie je v súlade s upozorneniami uvedenými v návo- de na použitie. - Záruka sa nevzťahuje na prípadné čistenie funkčných vnútorných prvkov, vkladov, upchaté ltre a trysky. Vodný čistič je určený len na amatérske použitie a NIE NA PROFESIONÁLNE POUŽITIE: ZÁRUKA SA NEVZŤAHUJE NA INÉ POUŽITIE AKO NA SÚKROMNÉ ÚČELY. LIKVIDÁCIA Ako majiteľ ovi elektrického lebo elektro- nického zariadenia Vám zákon (v súlade s európskou smernicou 2002/96/CE z 27. ja- nuára 2003) zakazuje tento výrobok lebo jeho elektrické / elektronické príslušenstvo zlikvido- vať ako pevný komunálny odpad a nariaďuje Vám ho odniesť do zvláštnych zberných zariadení.Za účelom likvidácie je možné výrobok odniesť priamo distri- butérovi a zakúpiť si výrobok nový, rovnaký ako ten, ktorý je určený k likvidácii. і іі
