BEDIENUNGSANLEITUNG 352522 PRINCESS

8. beschermkap achter

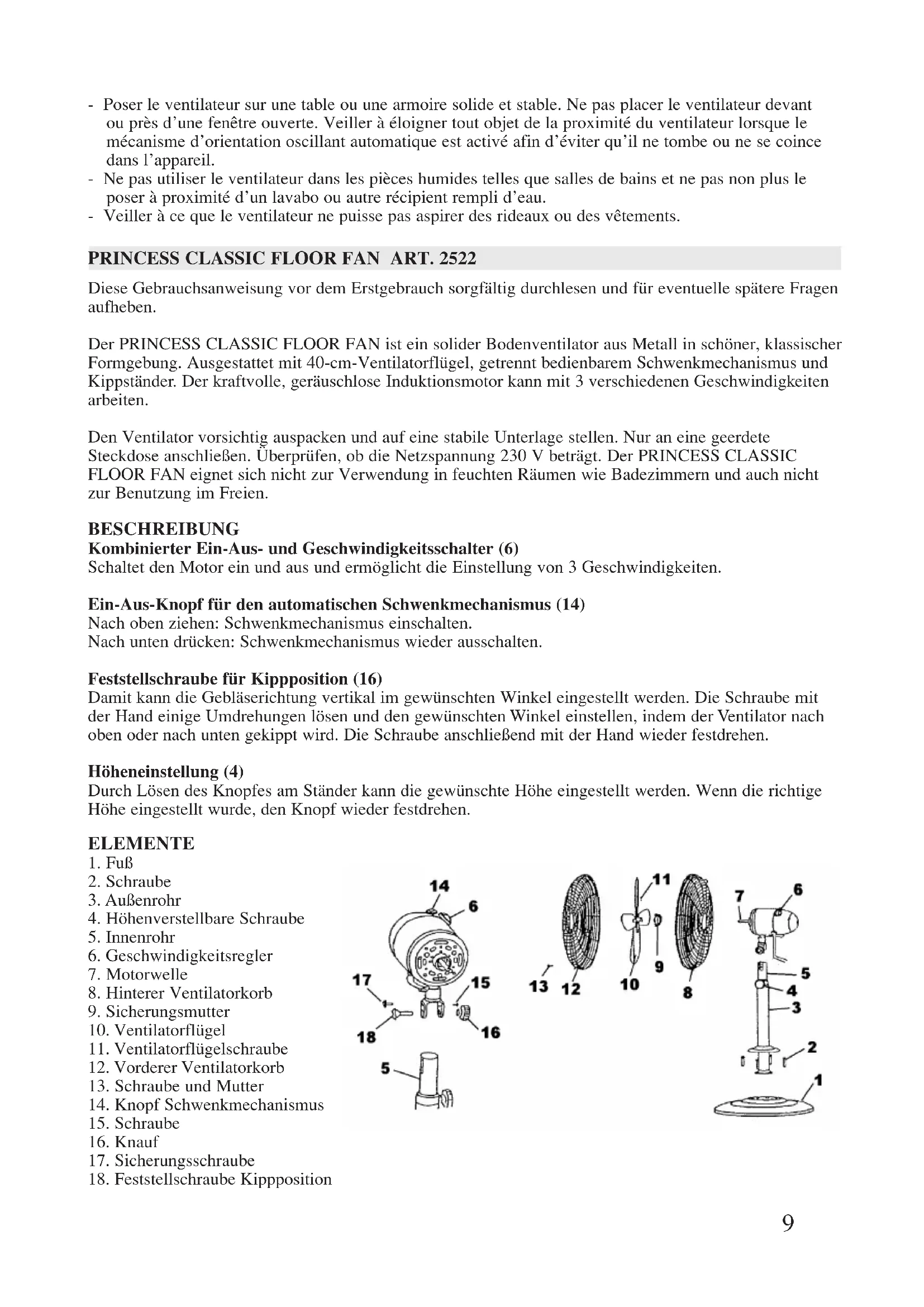

Diese Gebrauchsanweisung vor dem Erstgebrauch sorgfältig durchlesen und für eventuelle spätere Fragen aufheben. Der PRINCESS CLASSIC FLOOR FAN ist ein solider Bodenventilator aus Metall in schöner, klassischer Formgebung. Ausgestattet mit 40-cm-Ventilatorflügel, getrennt bedienbarem Schwenkmechanismus und Kippständer. Der kraftvolle, geräuschlose Induktionsmotor kann mit 3 verschiedenen Geschwindigkeiten arbeiten. Den Ventilator vorsichtig auspacken und auf eine stabile Unterlage stellen. Nur an eine geerdete Steckdose anschließen. Überprüfen, ob die Netzspannung 230 V beträgt. Der PRINCESS CLASSIC FLOOR FAN eignet sich nicht zur Verwendung in feuchten Räumen wie Badezimmern und auch nicht zur Benutzung im Freien. BESCHREIBUNG Kombinierter Ein-Aus- und Geschwindigkeitsschalter (6) Schaltet den Motor ein und aus und ermöglicht die Einstellung von 3 Geschwindigkeiten. Ein-Aus-Knopf für den automatischen Schwenkmechanismus (14) Nach oben ziehen: Schwenkmechanismus einschalten. Nach unten drücken: Schwenkmechanismus wieder ausschalten. Feststellschraube für Kippposition (16) Damit kann die Gebläserichtung vertikal im gewünschten Winkel eingestellt werden. Die Schraube mit der Hand einige Umdrehungen lösen und den gewünschten Winkel einstellen, indem der Ventilator nach oben oder nach unten gekippt wird. Die Schraube anschließend mit der Hand wieder festdrehen. Höheneinstellung (4) Durch Lösen des Knopfes am Ständer kann die gewünschte Höhe eingestellt werden. Wenn die richtige Höhe eingestellt wurde, den Knopf wieder festdrehen. ELEMENTE

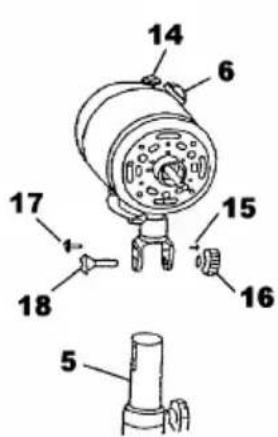

4. Höhenverstellbare Schraube

6. Geschwindigkeitsregler

10. Ventilatorflügel

11. Ventilatorflügelschraube

12. Vorderer Ventilatorkorb

13. Schraube und Mutter

14. Knopf Schwenkmechanismus

17. Sicherungsschraube

18. Feststellschraube Kippposition10

MONTAGE DES VENTILATORS

1. Den hinteren Ventilatorkorb über die Motorwelle platzieren. Darauf achten, dass sich die Kerben an der

richtigen Stellen befinden, bevor der Korb mit der Schraube verriegelt wird.

2. Den Ventilatorflügel in gleicher Höhe wie den flachen hinteren Teil der Motorwelle platzieren und

durch Festdrehen der dazugehörigen Schraube befestigen. Die Schraube muss sich dann zwischen Motorgehäuse und Ventilatorflügel befinden.

3. Mit Hilfe einer anderen Person den vorderen Ventilatorkorb gegen den hinteren Ventilatorkorb

platzieren und den Schutzring so einsetzen, dass beide Körbe zusammengehalten werden. Die Schraube muss sich unten befinden. Die Schraube festdrehen.

MONTAGE DES STÄNDERS

1. Die Abdeckplatte über die Welle schieben und die Unterseite des Außenrohrs mit Hilfe der

mitgelieferten Muttern und Schrauben am Ständer befestigen. Die Schrauben müssen richtig festgezogen sein, bevor die Abdeckplatte eingesetzt wird.

2. Die höhenverstellbare Schraube lösen und das Innenrohr zur Höheneinstellung nach oben ziehen. Die

Schraube muss vollständig festgedreht sein, bevor die Montage fortgesetzt wird.

3. Die Kupplung des Ventilatormotors auf beiden Seiten des Innenrohres platzieren (siehe linke

Abbildung) und die Feststellschraube für die Kippposition so einsetzen, dass sie in die viereckige Öffnung zwischen der Kupplung und der unteren Öffnung des Innenrohres passt. Die kleine Schraube, die sich bereits an der Kupplung befindet, ganz festdrehen. Den Knauf auf die Schraube für die Kippposition setzen und vorsichtig festdrehen.

4. Die Sicherungsschraube durch die obere Öffnung der Kupplung schieben, den Ventilatorkopf in die

gewünschte Position bringen und Schraube sowie Kippsteuerung festdrehen. REINIGUNG ZUERST DEN STECKER AUS DER STECKDOSE ZIEHEN. Der Ventilator kann mit einem feuchten Tuch abgewischt werden. Nie scheuernde und/oder aggressive Reinigungsmittel, also kein Scheuerpulver und auch keine Scheuerschwämme, verwenden. DEN VENTILATOR NIEMALS IN WASSER ODER ANDERE FLÜSSIGKEITEN TAUCHEN. PRINCESS-TIPPS - Dieser Ventilator ist nur für den Hausgebrauch bestimmt. - Darauf achten, dass das Anschluss- oder Verlängerungskabel so liegt, dass niemand darüber stolpern kann. - Bei Beschädigung des Ventilators oder des Kabels empfehlen wir, das Gerät nicht mehr zu benutzen, sondern zur Reparatur ins Fachgeschäft zu bringen. Ein beschädigtes Kabel kann nur vom Kundendienst ausgetauscht werden. - Nicht im Freien verwenden. - Darauf achten, dass sich der Ventilator außerhalb der Reichweite von Kindern befindet. - Den Ventilator auf eine feste und stabile Unterlage stellen. Den Ventilator nicht an oder in die Nähe eines offenen Fensters stellen. Darauf achten, dass sich keine Gegenstände in der Nähe des Ventilators befinden, wenn der automatische Schwenkmechanismus eingeschaltet ist, um das Umfallen und/oder Blockieren zu verhindern. - Den Ventilator nicht in feuchten Räumen wie Badezimmern verwenden und auch nicht zu nahe an ein Waschbecken oder andere Behälter mit Wasser stellen. - Darauf achten, dass Gardinen und andere Stoffe nicht in den Ventilator gezogen werden können.
