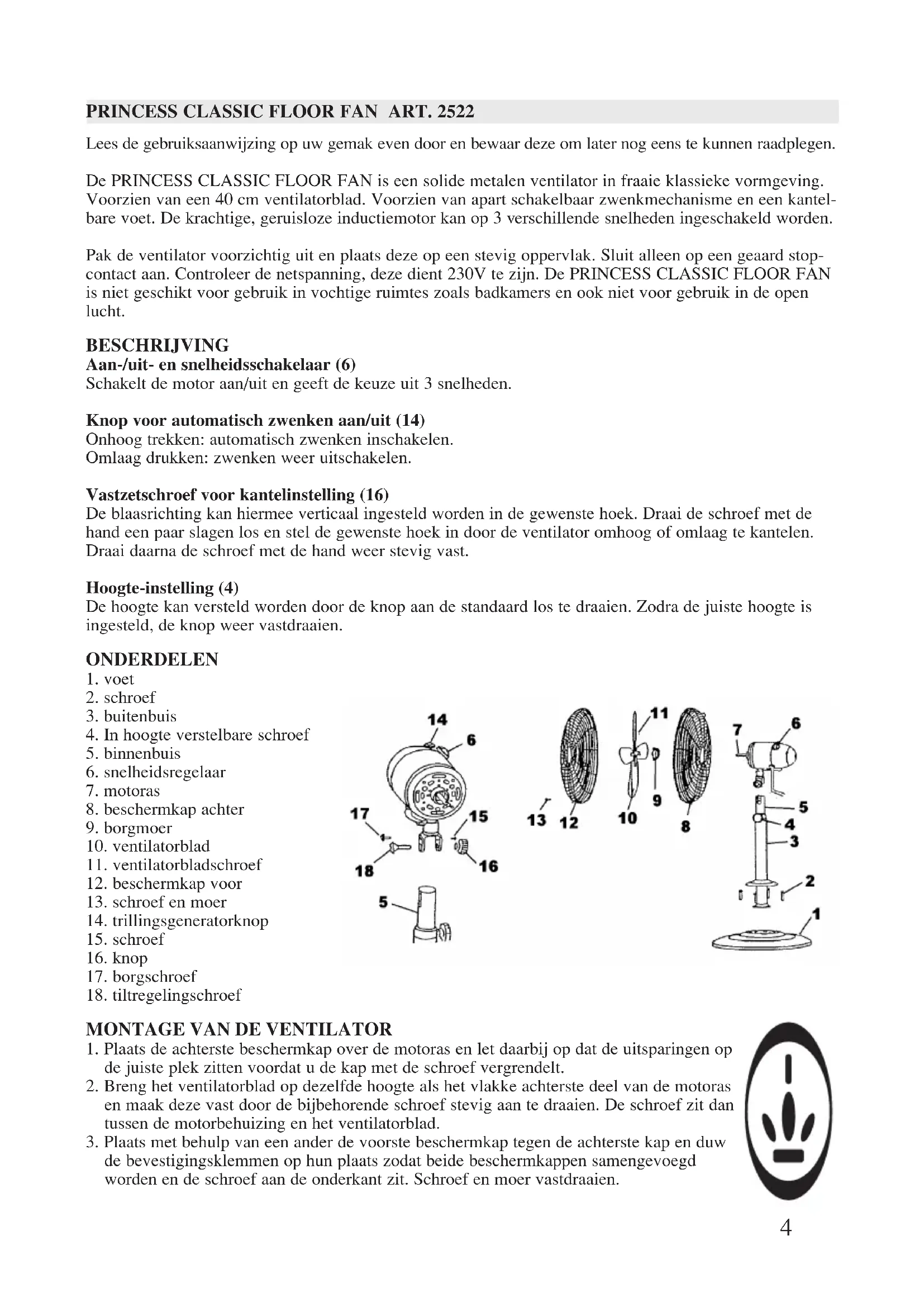

GEBRUIKSAANWIJZING 352522 PRINCESS

Lees de gebruiksaanwijzing op uw gemak even door en bewaar deze om later nog eens te kunnen raadplegen. De PRINCESS CLASSIC FLOOR FAN is een solide metalen ventilator in fraaie klassieke vormgeving. Voorzien van een 40 cm ventilatorblad. Voorzien van apart schakelbaar zwenkmechanisme en een kantel- bare voet. De krachtige, geruisloze inductiemotor kan op 3 verschillende snelheden ingeschakeld worden. Pak de ventilator voorzichtig uit en plaats deze op een stevig oppervlak. Sluit alleen op een geaard stop- contact aan. Controleer de netspanning, deze dient 230V te zijn. De PRINCESS CLASSIC FLOOR FAN is niet geschikt voor gebruik in vochtige ruimtes zoals badkamers en ook niet voor gebruik in de open lucht. BESCHRIJVING Aan-/uit- en snelheidsschakelaar (6) Schakelt de motor aan/uit en geeft de keuze uit 3 snelheden. Knop voor automatisch zwenken aan/uit (14) Onhoog trekken: automatisch zwenken inschakelen. Omlaag drukken: zwenken weer uitschakelen. Vastzetschroef voor kantelinstelling (16) De blaasrichting kan hiermee verticaal ingesteld worden in de gewenste hoek. Draai de schroef met de hand een paar slagen los en stel de gewenste hoek in door de ventilator omhoog of omlaag te kantelen. Draai daarna de schroef met de hand weer stevig vast. Hoogte-instelling (4) De hoogte kan versteld worden door de knop aan de standaard los te draaien. Zodra de juiste hoogte is ingesteld, de knop weer vastdraaien. ONDERDELEN

4. In hoogte verstelbare schroef

6. snelheidsregelaar

12. beschermkap voor

18. tiltregelingschroef

MONTAGE VAN DE VENTILATOR

1. Plaats de achterste beschermkap over de motoras en let daarbij op dat de uitsparingen op

de juiste plek zitten voordat u de kap met de schroef vergrendelt.

2. Breng het ventilatorblad op dezelfde hoogte als het vlakke achterste deel van de motoras

en maak deze vast door de bijbehorende schroef stevig aan te draaien. De schroef zit dan tussen de motorbehuizing en het ventilatorblad.

3. Plaats met behulp van een ander de voorste beschermkap tegen de achterste kap en duw

de bevestigingsklemmen op hun plaats zodat beide beschermkappen samengevoegd worden en de schroef aan de onderkant zit. Schroef en moer vastdraaien.5

MONTAGE VAN DE STANDAARD

1. Schuif de afdekplaat over de as en bevestig de onderkant van de buitenbuis aan de voet met de

bijgeleverde moeren en schroeven. Let op dat de schroeven goed vast zitten voordat u de afdekplaat verstelt.

2. Maak de in hoogte verstelbare schroef los en trek de binnenbuis omhoog om de hoogte in te stellen;

let daarbij op dat de schroef stevig vastzit voor u verder gaat.

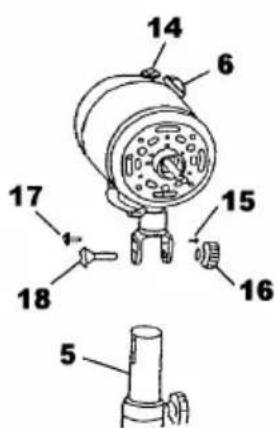

3. Plaats de koppeling van de ventilatormotor aan weerszijden van de binnenbuis (zie linkerfiguur) en

plaats de tiltregelingschroef zo dat deze door de vierkante ruimte tussen de koppeling en het onderste gat van de binnenbuis past. Maak de smalle schroef die al aan de koppeling bevestigd is, stevig vast. Plaats de knop op de tiltregelingschroef en draai deze voorzichtig aan.

4. Schuif de borgschroef door het bovenste gat van de koppeling, stel de ventilatorkop in op de gewenste

positie en maak de schroef en de tiltregeling stevig vast. SCHOONMAKEN HAAL EERST DE STEKKER UIT HET STOPCONTACT De ventilator kan af en toe met een vochtige doek afgenomen worden. Gebruik nooit schurende en/of agressieve schoonmaakmiddelen, dus geen schuurpoeder en ook geen schuursponsjes. DOMPEL DE VENTILATOR NOOIT ONDER IN WATER OF EEN ANDERE VLOEISTOF. PRINCESS-TIPS - Deze ventilator is alleen voor huishoudelijk gebruik. - Zorg dat het snoer of een eventueel verlengsnoer zodanig weggelegd wordt dat niemand erover kan struikelen. - Bij beschadiging van de ventilator of het snoer raden wij u aan het apparaat niet meer te gebruiken maar naar de winkel terug te brengen voor reparatie. Een beschadigd snoer kan alleen door de service- dienst vervangen worden. - Gebruik niet buitenshuis. - Zorg dat kinderen er niet bij kunnen. - Plaats de ventilator op een stevige tafel of kast of ander stabiel oppervlak. Zet de ventilator niet in of vlakbij een open raam. Zorg dat voorwerpen uit de omgeving van de ventilator verwijderd zijn als het automatisch zwenken ingeschakeld wordt om omvallen en/of blokkeren te voorkomen. - Gebruik de ventilator niet in vochtige ruimtes, zoals badkamers en plaats deze ook niet dichtbij een wastafel of andere bak met water. - Zorg dat gordijnen en andere kleden niet in de ventilator gezogen kunnen worden.
