352522 - Fläkt PRINCESS - Gratis bruksanvisning och manual

Produkttyp	Golvfläkt
Märke	Princess
Modell	352522
Propellerdiameter	40 cm
Huvudmaterial	Metall
Strömförsörjning	230 V ~ 50 Hz
Effekt	Ej specificerad
Antal hastigheter	3
Automatisk oscillation	Ja, med separat strömbrytare
Höjdjustering	Ja, med skruv på stolpen
Lutningsjustering	Ja, med tiltningsskruv
Vikt	Cirka 4 kg (uppskattning)
Mått (HxBxD)	Justerbar höjd, basdiameter ca 30 cm
Färg	Svart eller vit (beroende på version)
Användning inomhus/utomhus	Endast inomhus
Underhåll	Rengör med fuktig trasa, doppa inte i vatten
Säkerhet	Använd inte i badrum eller nära vatten, håll barn på avstånd
Reparationsmöjlighet	Låt repareras av auktoriserad Princess-service
Garanti	1 år (tillverkningsfel)
Förpackningens innehåll	Fläkt, stolpe, propeller, galler, skruvar, muttrar, manual

Vanliga frågor - 352522 PRINCESS

Hur monterar man Princess 352522-fläkten?

Fäst bakre gallret på motoraxeln genom att rikta in skårorna, fäst sedan propellern genom att vrida skruven. Sätt fast främre gallret på bakre gallret och skruva. Montera stolpen genom att fästa basen på ytterröret, för sedan in innerröret och justera höjden. Slutligen, fäst motorblocket på innerröret med hjälp av tiltningsbulten.

Hur justerar man fläktens hastighet?

Använd strömbrytaren (6) för att välja en av de tre tillgängliga hastigheterna.

Hur aktiverar man automatisk oscillation?

För omkopplaren för svängmekanismen (14) nedåt för att aktivera oscillation, uppåt för att avaktivera.

Hur justerar man fläktens höjd?

Skruva loss knappen på stolpen (höjdjusteringsskruven), justera höjden genom att dra i innerröret, dra sedan åt knappen hårt.

Hur lutar man fläkten?

Skruva loss tiltningsskruven (16) några varv, luta fläkthuvudet uppåt eller nedåt, dra sedan åt skruven ordentligt.

Hur rengör man fläkten?

Koppla bort apparaten. Rengör galler och blad med en fuktig trasa. Använd aldrig slipande eller frätande rengöringsmedel. Doppa aldrig fläkten i vatten.

Vad gör jag om fläkten inte snurrar längre?

Kontrollera att apparaten är inkopplad och att uttaget fungerar. Se till att strömbrytaren är i påslaget läge. Om problemet kvarstår, kontakta Princess reparationsservice.

Fläkten låter, vad göra?

Kontrollera att alla skruvar är ordentligt åtdragna och att propellern är korrekt monterad. Ett lätt driftljud är normalt, men onormalt ljud kan indikera obalans eller mekaniskt problem. Kontakta eftermarknadsservice om nödvändigt.

Kan jag använda fläkten utomhus?

Nej, denna fläkt är endast avsedd för inomhusbruk. Använd den inte i fuktiga rum som badrum eller nära vatten.

Hur reparerar man en skadad strömkabel?

Skadad kabel måste bytas ut endast av Princess reparationsservice eller en kvalificerad elektriker. Använd inte apparaten om kabeln är skadad.

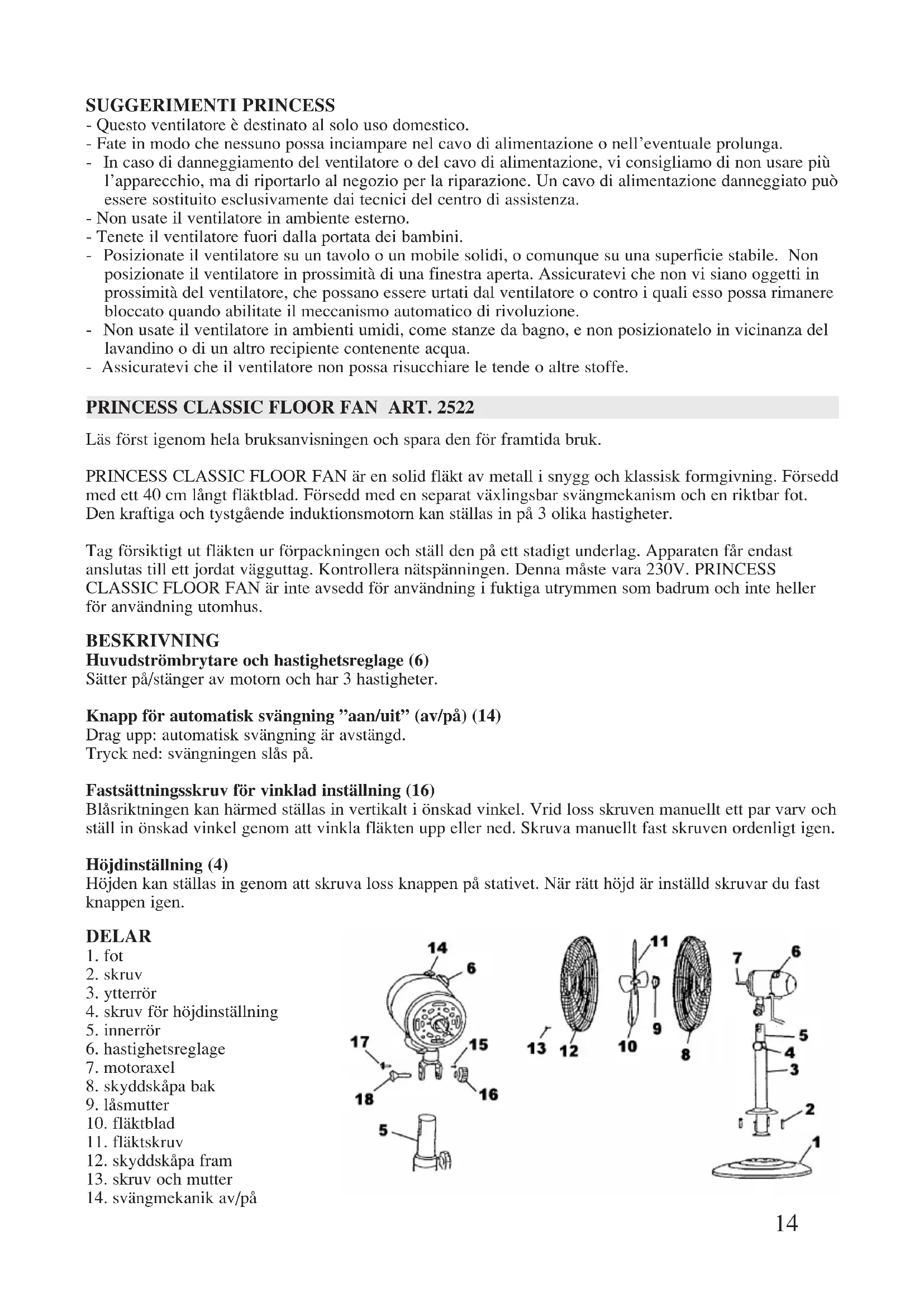

BRUKSANVISNING 352522 PRINCESS

Läs Förstigenom hela bruksanvisningen och spara den für framtida bruk.

PRINCESS CLASSIC FLOOR FAN are en solid flakt av metall i snygg och klassisk formgivning. Forsedd med ett 40 cm langt flaktblad. Forsedd med en separat vaxlingsbar svangmekanism och en riktbar fot. Den kraftiga och tystgaende induktionsmotorn kan stallas in pa 3 olika hastigheter.

Tag forsiktigt ut fläkten ur Förpackningen och ställ den på att stadigt underlag. Apparaten fär endast anslutas till ett jordat vagguttag. Kontrollera natspänningen. Denna maste vara 230V. PRINCESS CLASSIC FLOOR FAN ar inte avsedd for användning i fuktiga utrymmen som badrum och inte heller for användning utomhus.

BESKRIVNING

Huvudströmbrytare och hastighetsreglage (6)

Sätter på/stänger av motorn och har 3 hastigheter.

Knapp for automatisk svängning "aan/uit" (av/pa) (14)

Drag upp: automatisk svängning ar avständ.

Tryckned:svangningenslaspa.

Fastsättningsskruv für vinkladinställning (16)

Blasriktingen kan harmed stallas in vertikalt i onskad vinkel. Vrid loss skruven manuellt ett par varv och stall in onskad vinkel genom att vinkla flakten upp eller ned. Skruva manuellt fast skruven ordinligt ingen.

Höjdinställning (4)

Höjden kan ställas in genom att skruva loss knappen på stativet. När rätt Höjd ar installd skruvar du fast knappenigen.

DELAR

1. fot
2. skruv
3. ytterör
4. skrufv for hojdinstallning
5. innerrör
6. hastighetsreglage
7. motoraxel
8. skyddskapa bak
9. lasmutter
   10.flaktblad
10. fläktskruv
11. skyddskapafram
12. skruv och mutter
13. svängmekanik av/pa

1. skruv
2. knapp
3. lasskruv
4. skrufv for lutningsreglage

IHOPSÄTTNING AV FLÄKTEN

1. Satt den bakre skyddskapan pa motoraxeln och kontrollera att halen sitter ratt innan du laser kapan med skruven.
2. Satt fast flaktbladet på samma höjd som motoraxelns platta bakdel. Satt fast den genom att skruva fast bladet med tillhörande skruv ordentlich. Skruven sitter daß fast mellan motorhuset och flaktbladet.
3. Satt, med hjälp av nàgon annan, fast den främre skyddskapan mot den bakre kapan och tryck fast klammorna sa att de bada skyddskaporna sammanfogas och skruven sitter pa undersidan. Skruva fast skruven och muttern.

IHOPSÄTTNING AV STATIVET

1. Skjut skyddsplattan over axeln och fäst ytterrörets nederkant på foten med bifogade muttrar och skruvar. Kontrollera att skruvarna sitter fast ordentlich innan du justerar skyddsplattan.
2. Skruva loss skruven for hojdinställning. Drag upp innerröret für att ställa in höjden och kontrollera att skruven sitter fast ordentlich innan du fortssätter.
3. Placera fläktmotorns koppling på innerrörets sider (se den vänstra figuren) och satt fast skruven for lutningsreglaget (är vinkeljusterande) sä att den passar i det fyrkantiga utrymmet mellan kopplingen och innerrörets nedre hal. Skruva fast den smala skruven som redan sitter fast i kopplingen ordentlich. Sätt knappen på skruven for lutningsreglaget och vrid försiktigt på den.
4. Satt fast lasskruven i kopplingens oversta hal. Stall in flakthuvudet i onskat lige och skruva fast skruven och lutningsreglaget ordentligt.

RENGÖRING

DRAG FÖRST KONTAKTEN UR VÄGGUTTAGET

Fläkten kan daß och daß rengöras med en fuktig trasa. Använd aldrig slipande och/eller aggressiva rengöringsmedel; alltså inget skurpulver eller slipande svampar.

SÄNK ALDRIG FLÄKTEN I VATTEN ELLER NÄGON ANNAN VÄTSKA!

PRINCESS-TIPS

• Denna fläktärendast avseddfor hushållsbruk.
• Se till att sladden eller en eventuell forlängningsladd laggs undan sa att ingen snubbar over den.
• Om fläkten ar trasig eller om sladden ar skadad rekommenderar vi att den inte langre används. Lämna in den hos inköpsstätlet for reparation. En skadad sladd kan endast bytas ut av servicepersonalen.
• Använd inte utomhus.
• Kontrollera att barn inte kan nå fläkten.
• Placera fläkten på att stadigt bord eller skåp eller på att annat stadigt underlag. Ställ inte fläkten i eller i narheten av att öppet fönster. Kontrollera att det inte star nagra foremål i fläktens narhet;när den automatiska svängningen ar inkopplad for att forhindra att dessa ramlar och/eller blockerar fläkten.
• Använd inte fläkten i fuktiga utrymmen, som badrum, och ställ den inte heller i narheten av ett tvätt ställ eller annat kar med vatten.
• Kontrollera sa att gardiner aller annat tyg inte kan sugas in i flakten.

PRINCESS CLASSIC FLOOR FAN ART. 2522

1 Års garanti. Konsumentköplagens regler gäller vid eventuell reklamation. Garantin omfattar fabrikations- och/eller materialfel. Om apparaten används felaktigt eller for icke avsettändamål, tas inget ansvar for eventuella skador. Kom ihåg att du måste kunna styrka inköpsdatum. Spar kvitto och köpbevis/garantikort.
