352522 - Ventilateur PRINCESS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur sur pied
Marque	Princess
Modèle	352522
Diamètre de l'hélice	40 cm
Matériau principal	Métal
Alimentation	230 V ~ 50 Hz
Puissance	Non spécifié
Nombre de vitesses	3
Oscillation automatique	Oui, avec interrupteur séparé
Réglage de la hauteur	Oui, par vis sur le pied
Réglage de l'inclinaison	Oui, par vis de basculement
Poids	Environ 4 kg (estimation)
Dimensions (HxLxP)	Hauteur réglable, diamètre base environ 30 cm
Couleur	Noir ou blanc (selon version)
Usage intérieur/extérieur	Intérieur uniquement
Entretien	Nettoyer avec un chiffon humide, ne pas plonger dans l'eau
Sécurité	Ne pas utiliser en salle de bain ou à proximité d'eau, tenir les enfants à distance
Réparabilité	Faire réparer par un service agréé Princess
Garantie	1 an (vices de fabrication)
Contenu de l'emballage	Ventilateur, pied, hélice, grilles, vis, écrous, notice

FOIRE AUX QUESTIONS - 352522 PRINCESS

Comment assembler le ventilateur Princess 352522 ?

Fixez la grille arrière sur l'axe du moteur en alignant les encoches, puis fixez l'hélice en tournant la vis. Emboîtez la grille avant sur la grille arrière et vissez. Montez le pied en fixant la base au tube extérieur, puis insérez le tube intérieur et réglez la hauteur. Enfin, fixez le bloc moteur sur le tube intérieur à l'aide du boulon de basculement.

Comment régler la vitesse du ventilateur ?

Utilisez l'interrupteur marche/arrêt (6) pour sélectionner l'une des trois vitesses disponibles.

Comment activer l'oscillation automatique ?

Basculez l'interrupteur du mécanisme d'orientation pivotant (14) vers le bas pour activer l'oscillation, vers le haut pour la désactiver.

Comment régler la hauteur du ventilateur ?

Dévisser le bouton situé sur le pied (vis de réglage de la hauteur), ajuster la hauteur en tirant sur le tube intérieur, puis revisser fermement le bouton.

Comment incliner le ventilateur ?

Dévisser la vis de réglage du basculement (16) de quelques tours, incliner la tête du ventilateur vers le haut ou le bas, puis revisser fermement.

Comment nettoyer le ventilateur ?

Débranchez l'appareil. Nettoyez les grilles et les pales avec un chiffon humide. N'utilisez jamais de produits abrasifs ou corrosifs. Ne plongez jamais le ventilateur dans l'eau.

Que faire si le ventilateur ne tourne plus ?

Vérifiez que l'appareil est branché et que la prise fonctionne. Assurez-vous que l'interrupteur est en position marche. Si le problème persiste, contactez le service de réparation Princess.

Le ventilateur fait du bruit, que faire ?

Vérifiez que toutes les vis sont bien serrées et que l'hélice est correctement fixée. Un léger bruit de fonctionnement est normal, mais un bruit anormal peut indiquer un déséquilibre ou un problème mécanique. Contactez le service après-vente si nécessaire.

Puis-je utiliser le ventilateur à l'extérieur ?

Non, ce ventilateur est conçu pour un usage intérieur uniquement. Ne l'utilisez pas dans des pièces humides comme la salle de bain ou à proximité d'eau.

Comment réparer un cordon d'alimentation endommagé ?

Le cordon endommagé doit être remplacé uniquement par le service de réparation Princess ou un électricien qualifié. N'utilisez pas l'appareil si le cordon est abîmé.

MODE D'EMPLOI 352522 PRINCESS

Lisez attentivement le mode d'emploi et conservez-le pour pouvoir le consulter ulterieurement.

Le PRINCESS CLASSIC FLOOR FAN est un ventilateur metallique solide et au design classique et élégant. Pourvu d'une hélice de 40 cm. Avec un interrupteur séparé pour le mécanisme d'orientation pivotant et un pied basculant. Le puissant moteur à induction silencieux peut être régle sur trois vitesses différentes.

Déballer le ventilateur avec précaution et le poser sur une surface solide. Raccarder uniquement à une prise de terre. S'assurer que la tension du secteur est de 230 volts. Le PRINCESS CLASSIC FLOOR FAN ne convient pas pour être utilisé dans des pieces humides telles que des salles de bains et il ne doit pas être utilisé en plein air.

DESCRIPTION

Interrupteur marche/arret (6)

Permet d'allumer et d'eteindre le moteur et de regler la vitesse.

Interrupteur du mécanisme d'orientation pivotant automatique (14)

En haut : désactive le mécanisme d'orientation pivotant.

En bas : active le mécanisme d'orientation pivotant.

Vis de réglage du basculement (16)

Cette vis permet de régler verticalément la direction dans laquelle l'air est soufflé. Dévisser la vis de quelques tours à la main et régler la direction en basculant le ventilateur vers le haut ou le bas. Revisser ensuite la vis à fond à la main.

Réglage de la hauteur (4)

Pour régler la hauteur du ventilateur, dévisser le bouton situé sur le pied. Revisser le bouton une fois que le ventilateur est reglé à la hauteur souhaïée.

DESCRIPTIF :

1. base
2. vis de la base
3. tube extérieur
4. vis de réglage de la hauteur
5. tube interieur
6. commande de la vitesse
7. axedu moteur
8. protection arriere
9. vis de blocage
10. helice
11. vis de l'hélice
12. protection avant
13. vis et écrou
14. interrupteur d'oscillation
15. vis
16. bouton
17. vis de blocage
18. vis de réglage du basculement

ASSEMBLAGE DU VENTILATEUR

1. Installer la protection arriere sur l'axe du moteur en veillant a ce que les petites encoches soient bien alignées avant de bloquer la protection à l'aide de l'écrou.
2. Aligner l'hélice sur la partie plate à l'arrière de l'axe du moteur puis la fixer en tournant la vis de l'hélice à fond. La vis doit alors se trouver entre le logement du moteur et l'hélice.
3. Avec l'aide d'une autre personne, amener la protection avant contre la protection arriere et appuyer sur les crochets de façon à ce que les deux capots s'emboitent l'un dans l'autre et que la vis se trouve en dessous. Visser la vis et I'ecrou à fond.

FIXATION DU PIED

1. Faire glisser la plaque de protection et fixer la collerette du tube extérieur sur la base à l'aide des écrous et des boulons fournis. Veiller à ce que les écrous soient bien serrés avant de remettre en place la plaque de protection.
2. Dévisser la vis de réglage de la hauteur et tirer le tube interieur vers le haut pour régler la hauteur; veiller à ce que la vis soit bien serree avant de continuer.
3. Positionner le bloc moteur de l'hélice de chaque côté du boîtier comme illustré sur la figure de gauche et insérer le boulon de basculement en le faisant passer dans l'ouverture carrée entre le raccord et le trou inférieur du tube interieur. Serrer à fond la petite vis qui est déjà fixée sur le raccord et monter le bouton sur le boulon de basculement puis visser avec précaution.
4. Insérer la vis de blocage dans le trou supérieur du raccord, ajuster la tete du ventilateur à la position désirée puis serrer à fond la vis et le bouton de basculement.

ENTRETIEN

DEBRANCHER D'ABORD L'APPAREIL DE LA PRESE DE COURANT.

Nettoyer le ventilateur de temps en temps avec un chiffon humide. N'utiliser jamais de produits nettoyants abrasifs ou corrosifs, donc pas de poudre à récurer ni de tampon à récurer.

NE JAMAIS PLONGER LE VENTILATEUR DANS L'EAU NI DANS TOUT AUTRE LIQUIDE.

CONSEILS DE PRINCESS

• Ce ventilateur est uniquement destiné à un usage domestique.
• S'assurer que le cordon ou une rallonge eventuelle sont placés de sorte à ne pas pouvoir se prendre les pieds dedans.
• Si le ventilateur ou le cordon sont endommagés, ne plus utiliser le ventilateur, mais le rapporter au magasin pour le faire réparer. - Un cordon endommagé peut uniquement être remplaced par le service de réparation de Princess.
• Ne pas utiliser en plein air.
• Tenir les enfants à distance du ventilateur.

• Poser le ventilateur sur une table ou une armoire solide et stable. Ne pas placer le ventilateur devant ou pres d'une fenetre ouverte. Veiller à éloigner tout objet de la proximité du ventilateur lorsque le mecanisme d'orientation oscillant automatique est activé afin d'éviter qu'il ne tombe ou ne se coince dans l'appareil.
• Ne pas utiliser le ventilateur dans les pieces humides telles que salles de bains et ne pas non plus le poser à proximé d'un lavabo ou autre recipient rempli d'eau.
• Veiller à ce que le ventilateur ne puisse pas aspirer des rideaux ou des vêtements.

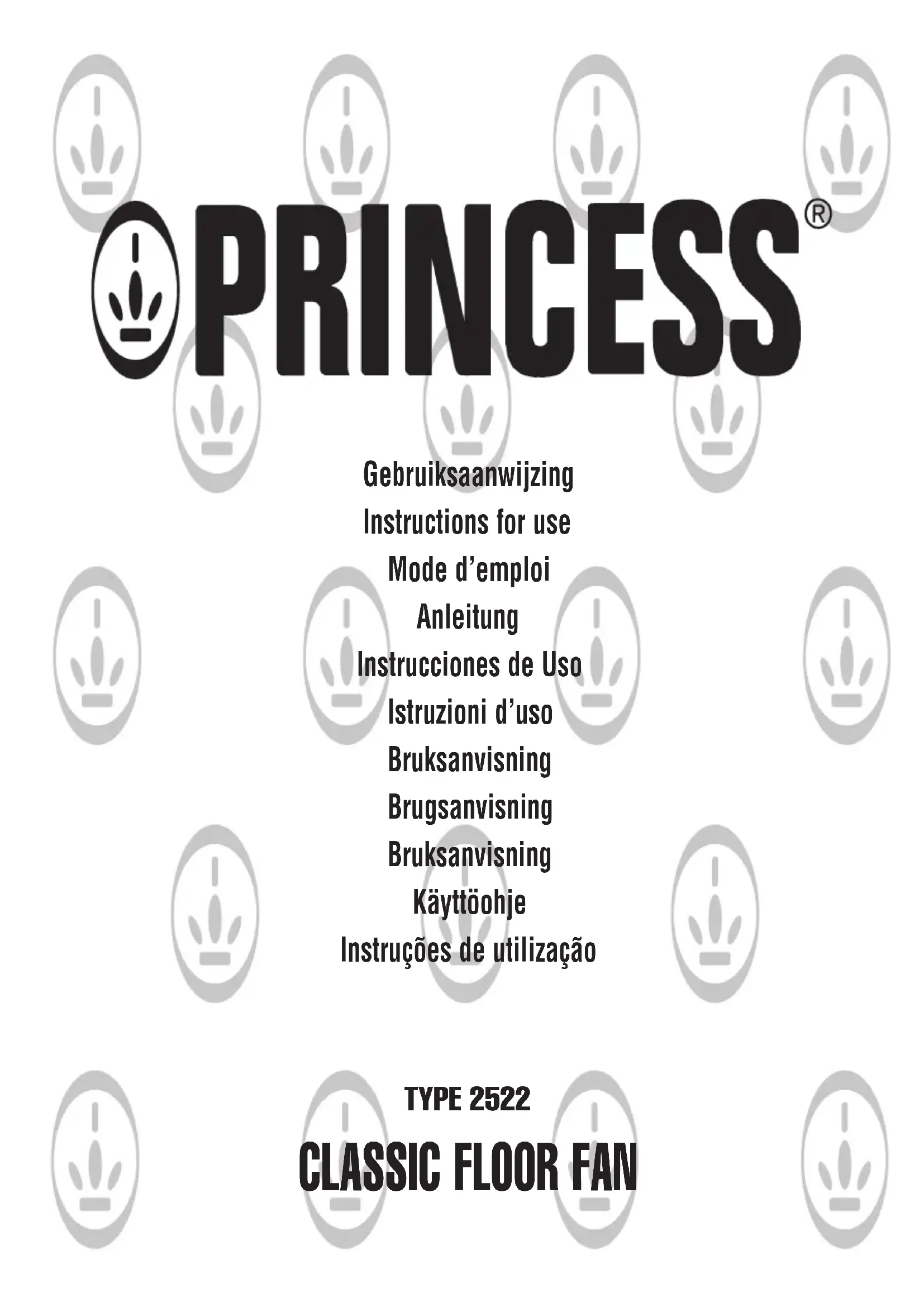

PRINCESS CLASSIC FLOOR FAN ART. 2522

FRANÇAIS: CONDITIONS DE LA GARANTIE
1 an de début de fabrication ou vice de matière. Pour bénéficier de la garantie le présente bon doit porter la date d'achat et le cachet du vendeur. La garantie ne couvre pas les dégats résultat d'une mauvaise utilisation, d'un demontage ou réparation ou échange standard par des personnes non autorisées.
