BEDIENUNGSANLEITUNG Aquatak 1500 X BOSCH

F016 L70 374 - U2 Seite 3 Freitag, 21. Oktober 2005 8:49 083 • F016 L70 374 • 05.09

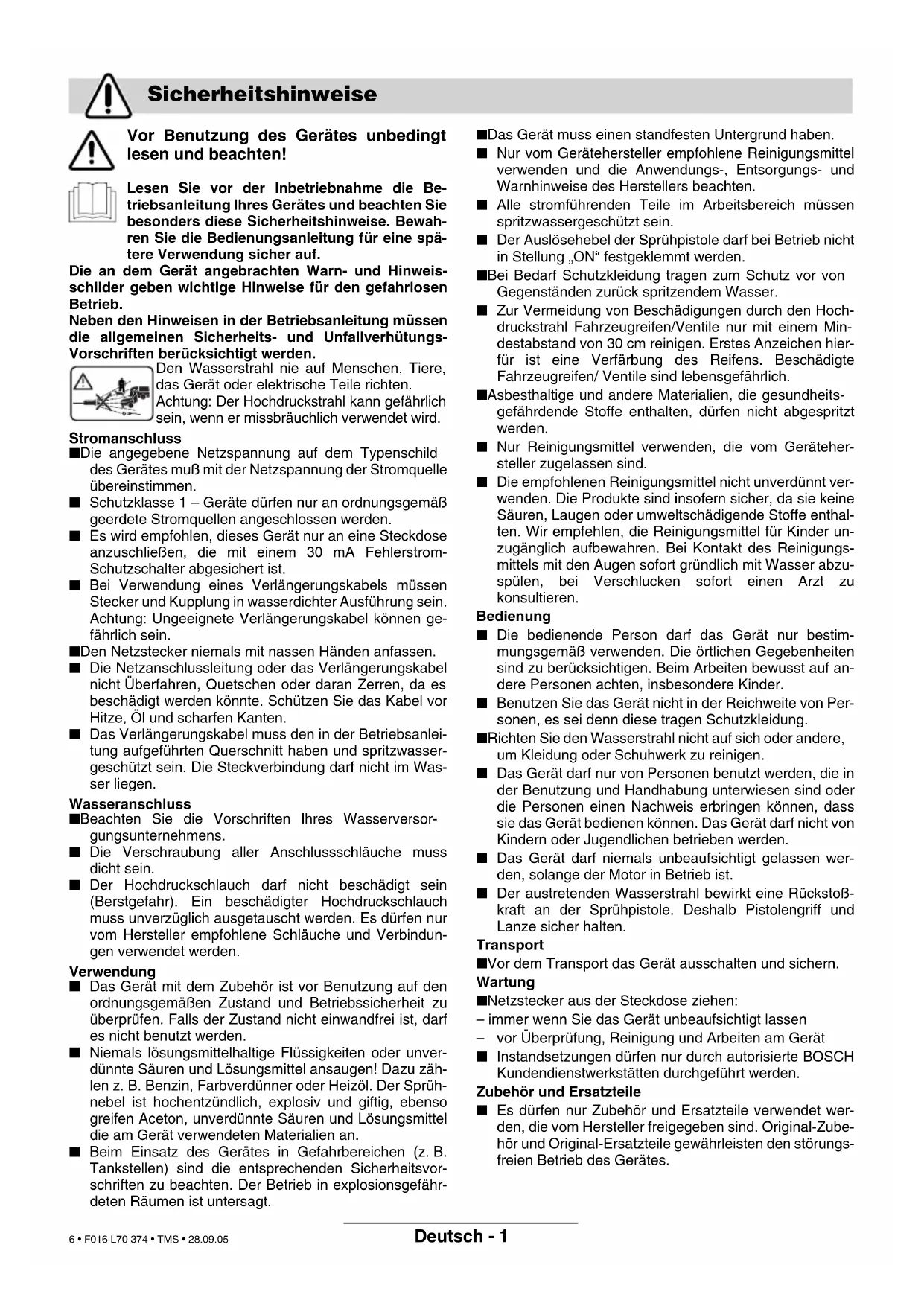

F016 L70 374 - U5 Seite 5 Freitag, 21. Oktober 2005 8:50 08Deutsch - 1 Vor Benutzung des Gerätes unbedingt lesen und beachten! Lesen Sie vor der Inbetriebnahme die Be- triebsanleitung lhres Gerätes und beachten Sie besonders diese Sicherheitshinweise. Bewah- ren Sie die Bedienungsanleitung für eine spä- tere Verwendung sicher auf. Die an dem Gerät angebrachten Warn- und Hinweis- schilder geben wichtige Hinweise für den gefahrlosen Betrieb. Neben den Hinweisen in der Betriebsanleitung müssen die allgemeinen Sicherheits- und Unfallverhütungs- Vorschriften berücksichtigt werden. Den Wasserstrahl nie auf Menschen, Tiere, das Gerät oder elektrische Teile richten. Achtung: Der Hochdruckstrahl kann gefährlich sein, wenn er missbräuchlich verwendet wird. Stromanschluss ■ Die angegebene Netzspannung auf dem Typenschild des Gerätes muß mit der Netzspannung der Stromquelle übereinstimmen. ■ Schutzklasse 1 – Geräte dürfen nur an ordnungsgemäß geerdete Stromquellen angeschlossen werden. ■ Es wird empfohlen, dieses Gerät nur an eine Steckdose anzuschließen, die mit einem 30 mA Fehlerstrom- Schutzschalter abgesichert ist. ■ Bei Verwendung eines Verlängerungskabels müssen Stecker und Kupplung in wasserdichter Ausführung sein. Achtung: Ungeeignete Verlängerungskabel können ge- fährlich sein. ■ Den Netzstecker niemals mit nassen Händen anfassen. ■ Die Netzanschlussleitung oder das Verlängerungskabel nicht Überfahren, Quetschen oder daran Zerren, da es beschädigt werden könnte. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. ■ Das Verlängerungskabel muss den in der Betriebsanlei- tung aufgeführten Querschnitt haben und spritzwasser- geschützt sein. Die Steckverbindung darf nicht im Was- ser liegen. Wasseranschluss ■ Beachten Sie die Vorschriften lhres Wasserversor- gungsunternehmens. ■ Die Verschraubung aller Anschlussschläuche muss dicht sein. ■ Der Hochdruckschlauch darf nicht beschädigt sein (Berstgefahr). Ein beschädigter Hochdruckschlauch muss unverzüglich ausgetauscht werden. Es dürfen nur vom Hersteller empfohlene Schläuche und Verbindun- gen verwendet werden. Verwendung ■ Das Gerät mit dem Zubehör ist vor Benutzung auf den ordnungsgemäßen Zustand und Betriebssicherheit zu überprüfen. Falls der Zustand nicht einwandfrei ist, darf es nicht benutzt werden. ■ Niemals lösungsmittelhaltige Flüssigkeiten oder unver- dünnte Säuren und Lösungsmittel ansaugen! Dazu zäh- len z. B. Benzin, Farbverdünner oder Heizöl. Der Sprüh- nebel ist hochentzündlich, explosiv und giftig, ebenso greifen Aceton, unverdünnte Säuren und Lösungsmittel die am Gerät verwendeten Materialien an. ■ Beim Einsatz des Gerätes in Gefahrbereichen (z. B. Tankstellen) sind die entsprechenden Sicherheitsvor- schriften zu beachten. Der Betrieb in explosionsgefähr- deten Räumen ist untersagt. ■ Das Gerät muss einen standfesten Untergrund haben. ■ Nur vom Gerätehersteller empfohlene Reinigungsmittel verwenden und die Anwendungs-, Entsorgungs- und Warnhinweise des Herstellers beachten. ■ Alle stromführenden Teile im Arbeitsbereich müssen spritzwassergeschützt sein. ■ Der Auslösehebel der Sprühpistole darf bei Betrieb nicht in Stellung „ON“ festgeklemmt werden. ■ Bei Bedarf Schutzkleidung tragen zum Schutz vor von Gegenständen zurück spritzendem Wasser. ■ Zur Vermeidung von Beschädigungen durch den Hoch- druckstrahl Fahrzeugreifen/Ventile nur mit einem Min- destabstand von 30 cm reinigen. Erstes Anzeichen hier- für ist eine Verfärbung des Reifens. Beschädigte Fahrzeugreifen/ Ventile sind lebensgefährlich. ■ Asbesthaltige und andere Materialien, die gesundheits- gefährdende Stoffe enthalten, dürfen nicht abgespritzt werden. ■ Nur Reinigungsmittel verwenden, die vom Geräteher- steller zugelassen sind. ■ Die empfohlenen Reinigungsmittel nicht unverdünnt ver- wenden. Die Produkte sind insofern sicher, da sie keine Säuren, Laugen oder umweltschädigende Stoffe enthal- ten. Wir empfehlen, die Reinigungsmittel für Kinder un- zugänglich aufbewahren. Bei Kontakt des Reinigungs- mittels mit den Augen sofort gründlich mit Wasser abzu- spülen, bei Verschlucken sofort einen Arzt zu konsultieren. Bedienung ■ Die bedienende Person darf das Gerät nur bestim- mungsgemäß verwenden. Die örtlichen Gegebenheiten sind zu berücksichtigen. Beim Arbeiten bewusst auf an- dere Personen achten, insbesondere Kinder. ■ Benutzen Sie das Gerät nicht in der Reichweite von Per- sonen, es sei denn diese tragen Schutzkleidung. ■ Richten Sie den Wasserstrahl nicht auf sich oder andere, um Kleidung oder Schuhwerk zu reinigen. ■ Das Gerät darf nur von Personen benutzt werden, die in der Benutzung und Handhabung unterwiesen sind oder die Personen einen Nachweis erbringen können, dass sie das Gerät bedienen können. Das Gerät darf nicht von Kindern oder Jugendlichen betrieben werden. ■ Das Gerät darf niemals unbeaufsichtigt gelassen wer- den, solange der Motor in Betrieb ist. ■ Der austretenden Wasserstrahl bewirkt eine Rückstoß- kraft an der Sprühpistole. Deshalb Pistolengriff und Lanze sicher halten. Transport ■ Vor dem Transport das Gerät ausschalten und sichern. Wartung ■ Netzstecker aus der Steckdose ziehen: – immer wenn Sie das Gerät unbeaufsichtigt lassen – vor Überprüfung, Reinigung und Arbeiten am Gerät ■ Instandsetzungen dürfen nur durch autorisierte BOSCH Kundendienstwerkstätten durchgeführt werden. Zubehör und Ersatzteile ■ Es dürfen nur Zubehör und Ersatzteile verwendet wer- den, die vom Hersteller freigegeben sind. Original-Zube- hör und Original-Ersatzteile gewährleisten den störungs- freien Betrieb des Gerätes. Sicherheitshinweise F016 L70 374 - book Seite 1 Mittwoch, 19. Oktober 2005 2:20 14 6 • F016 L70 374 • TMS • 28.09.05Deutsch - 2 Das Gerät ist bestimmt zum Reinigen von Flächen und Gegenständen im Außenbereich, von Werkzeu- gen, Fahrzeugen und Booten. Mit entsprechendem Zubehör können von Bosch zugelassene Reini- gungsmittel zugemischt, Abflussrohre freigemacht oder Rost und Farbanstriche entfernt werden. Die- ses Produkt ist nicht geeignet für den gewerblichem Einsatz. Der bestimmungsgemäße Gebrauch bezieht sich auf eine Umgebungstemperatur zwischen 0 °C und 40 °C. Dieses Handbuch enthält Anweisungen über die richtige Montage und den sicheren Gebrauch Ihrer Maschine. Es ist wichtig, dass Sie diese Anweisun- gen sorgfältig lesen. Die Maschine wiegt im vollständig zusammenge- bauten Zustand etwa 16 – 19 kg. Holen Sie bei Be- darf Hilfe, um die Maschine aus der Verpackung zu nehmen. Nehmen Sie den Hochdruckreiniger vorsichtig aus der Verpackung prüfen Sie, ob die nachfolgenden Teile vollständig sind: – Hochdruckreiniger – Sprühpistole/Hochdruckschlauch – Fächerstrahl-Druckrohr – (Farbkodierung gelb – AQUATAK 1350/Farbko- dierung grün – AQUATAK 1500 X) – Rotationsstrahl-Druckrohr – (Farbkodierung gelb – AQUATAK 1350/Farbko- dierung orange – AQUATAK 1500 X) – Anschlussstück – Bedienungsanleitung Wenn Teile fehlen oder beschädigt sind, wenden Sie sich bitte an Ihren Händler. 1 Einschaltsperre für Abzug 2 Abzug 3 Kabelhalter 4 Sprühpistole 5 Fächerstrahl-Druckrohr 6 Schlauchtrommel (nur Aquatak 1500 X) 7 Griff 8 Reinigungsmitteltank 9 Anschlussstück 10 Rotationsstrahl-Druckrohr 11 Hochdruckschlauch 12 Netzschalter 13 Seriennummer Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang. Gerätekennwerte Hochdruckreiniger AQUATAK 1350 AQUATAK 1500 X Bestellnummer 0 600 874 ... 0 600 875 ... Nennaufnahme [W] 2 400 2 700 Temperatur Zulauf max. [°C] 60 60 Wassermenge Zulauf min. [l/h] 17 17 Wasserdruck Zulauf max. [bar] 1,5 – 6,0 1,5 – 6,0 Nenndruck [bar] 125 140 Maximaler Druck [bar] 135 150 Durchfluss [l/h] 500 530 Kapazität des Reinigungsmitteltanks [l] 1,2 1,2 Gewicht [kg] 16 19 Schutzklasse / I / I Seriennummer Siehe Seriennummer 13 (Typenschild) an der Maschine. Bestimmungsgemäßer Gebrauch Einleitung Lieferumfang Geräteelemente F016 L70 374 - book Seite 2 Mittwoch, 19. Oktober 2005 2:20 14 7 • F016 L70 374 • TMS • 28.09.05Deutsch - 3 Elektrische Sicherheit Ihre Maschine benötigt einen Schutzleiteranschluss. Die Betriebsspannung beträgt 230 V AC, 50 Hz (für Nicht-EU Länder 220 V, 240 V je nach Ausführung). Nur zugelassene Verlängerungskabel verwenden. Informationen erhalten Sie bei Ihrer autorisierten Kundendienststelle. Wenn sie beim Betrieb des Hochdruckreinigers ein Verlängerungskabel benützen wollen, sind folgende Leiterquerschnitte erforderlich: 1,5 mm

bis max. 20 m Länge 2,5 mm

bis max. 50 m Länge Hinweis: Wird ein Verlängerungskabel benutzt, muss dieses – wie bei den Sicherheitsvorschriften beschrieben – einen Schutzleiter besitzen, der über den Stecker mit dem Schutzleiter Ihrer elektrischen Anlage verbunden ist. In Zweifelsfällen fragen Sie einen ausgebildeten Elektriker oder die nächste Bosch Service-Vertre- tung. VORSICHT: Nicht vorschriftsmäßige Verlänge- rungskabel können gefährlich sein. Verlänge- rungskabel, Stecker und Kupplung müssen was- serdichte, für den Außenbereich zugelassene Ausführungen sein. Kabelverbindungen sollten trocken sein und nicht auf dem Boden liegen. Zur Erhöhung der Sicherheit wird empfohlen, einen FI-Schalter (RCD) mit einem Fehlerstrom von maxi- mal 30 mA zu benutzen. Dieser FI-Schalter sollte vor jeder Benutzung überprüft werden. Hinweis für Produkte, die nicht in GB verkauft wer- den: ACHTUNG: Zu Ihrer Sicherheit ist es erforder- lich, dass der an der Maschine angebrachte Stecker mit dem Verlängerungskabel verbunden wird. Die Kupplung des Verlängerungskabels muss vor Spritzwasser geschützt sein, aus Gummi bestehen oder mit Gummi überzogen sein. Das Verlänge- rungskabel muss mit einer Zugentlastung verwen- det werden. Wenn die Anschlussleitung beschädigt ist, darf sie nur von einer autorisierten Bosch-Werkstatt repa- riert werden. Wasseranschluss / / Den Kabelhalter 3 mit den mitgelieferten Schrauben befestigen (vier Schrauben bei Aquatak 1350) Den Griff 7 an der Schlauchtrommel 6 befesti- gen. (AQUATAK 1500 X) Das Anschlussstück 9 auf den Wasseran- schluss 14 schrauben. Hochdruckschlauch/Sprühpistole anschließen / Den Hochdruckschlauch 11 fest auf den An- schlussstutzen 15 aufschrauben. / Den Hochdruckschlauch 11 fest an Schlauchtrommel 6 und Druckrohr 4 anschließen. (AQUATAK 1500 X) Setzen Sie das Fächerstrahl-Druckrohr 5 in die Sprühpistole 4 ein. Drehen Sie das Fächerstrahl- Druckrohr mit leichtem Druck um 90° im Uhrzeiger- sinn, um es zu verriegeln. Der Wasserschlauch (nicht mitgeliefert) mit dem Wasseranschluss und dem Gerät verbinden. Vor der Verwendung (nur Aquatak 1500 X) Den Hochdruckschlauch 11 von der Schlauchtrommel abwickeln. Den Hochdruckreiniger niemals mit aufgewickeltem Hochdruckschlauch 11 auf der Schlauchtrommel 6 benutzen. Fächerstrahl-Druckrohr (Farbkodierung gelb – AQUATAK 1350/Farbko- dierung grün – AQUATAK 1500 X) Um den Strahl vom Fächer zum Punkt und zu- rück zu verändern, den vorderen Ring am Fächer- strahl-Druckrohr drehen. Zum Sprühen von Reinigungsmittel die Fächer- strahldüse durch Drehen des hinteren Ringes von Hochdruck- auf die Niederdruckposition stellen. Die Düse am vorderen Ring drehen, um den Fächer- strahl zu verstellen. Rotationsstrahl-Druckrohr (Farbkodierung gelb – AQUATAK 1350/Farbko- dierung orange – AQUATAK 1500 X) Drehen Sie das Fächerstrahl-Druckrohr 5 90° gegen den Uhrzeigersinn. Ziehen Sie das Fächer- strahl-Druckrohr heraus. Setzen Sie das Rotationsstrahl-Druckrohr 10 in die Sprühpistole 4 ein. Drehen Sie das Rotations- strahl-Druckrohr mit leichtem Druck um 90° im Uhr- zeigersinn, um es zu verriegeln. Zu Ihrer Sicherheit Achtung! Vor Wartungs- oder Reinigungsar- beiten das Gerät ausschalten und Netzstecker ziehen. Gleiches gilt, wenn das Stromkabel be- schädigt, angeschnitten oder verwickelt ist. Montage Einstellen/Verwenden verschiedener Düsen

F016 L70 374 - book Seite 3 Mittwoch, 19. Oktober 2005 2:20 148 • F016 L70 374 • TMS • 28.09.05Deutsch - 4 Einschalten Stellen Sie sicher, dass der Netzschalter in Stellung ( ) steht und schließen Sie das Gerät an die Steckdose an. Den Wasserhahn öffnen. Die Einschaltsperre 1 betätigen, um den Ab- zug 2 freizugeben. Den Abzug 2 ganz durchdrü- cken, bis das Wasser gleichmäßig fließt und sich keine Luft mehr im Gerät und im Hochdruckschlauch befindet. Den Abzug 2 loslassen. Die Ein- schaltsperre 1 drücken. Die Taste ( ) des Netzschalters 12 betätigen. Die Sprühpistole 4 nach unten richten. Die Ein- schaltsperre betätigen, um den Abzug 2 freizuge- ben. Den Abzug 2 ganz durchdrücken. Ausschalten Abzug 2 loslassen. Die Einschaltsperre drücken. Die Sprühpistole ist jetzt verriegelt und kann nicht aus Versehen betätigt werden. Die Taste ( ) des Netzschalters 12 betätigen. Den Wasserhahn schließen. Den Netzanschluss aus der Steckdose herausziehen. Die Einschaltsperre 1 betätigen, um den Abzug 2 freizugeben. Den Abzug 2 ganz durchdrücken, bis im Gerät kein Wasserdruck mehr vorhanden ist. Ab- zug 2 loslassen. Die Einschaltsperre 1 drücken. Den Wasserschlauch vom Gerät und dem Wasser- anschluss abnehmen. Allgemeines Stellen Sie sicher, dass die Maschine auf ebenem Untergrund steht. Gehen Sie mit dem Hochdruckschlauch nicht zu weit nach vorne bzw. ziehen Sie das Gerät nicht am Schlauch. Dies kann dazu führen, dass das Gerät nicht mehr sicher steht und umfällt. Knicken Sie den Hochdruckschlauch nicht und fah- ren Sie nicht mit einem Fahrzeug darüber. Schützen Sie den Hochdruckschlauch vor scharfen Kanten oder Ecken. Verwenden Sie die Rotationsstrahl-Druckrohr nicht zum Autowaschen. Arbeiten mit Reinigungsmitteln Nur von Bosch freigegebene Reinigungsmittel verwenden. Nichtgeeignete Reinigungsmittel können das Gerät und den zu reinigenden Ge- genstand beschädigen. Den Reinigungsmitteltank 8 mit Reinigungsmittel füllen, dieses vorher wie empfohlen verdünnen. Zum Sprühen von Reinigungsmittel die Fächer- strahldüse auf die Niederdruckposition stellen. Wir empfehlen im Sinne des Umweltschutzes Reini- gungsmittel sparsam zum verwenden. Die auf dem Behälter angebrachten Empfehlungen zur Verdün- nung beachten. Bosch garantiert durch ein ausgewähltes Angebot an Reinigungs- und Konservierungsmitteln den stö- rungsfreien Betrieb des Gerätes. Empfohlene Reinigungsmethode Schritt 1: Schmutz lösen Reinigungsmittel sparsam aufsprühen und kurze Zeit einwirken lassen. Schritt 2: Schmutz entfernen Den gelösten Schmutz mit hohem Druck entfernen. Hinweis: Beim Reinigen senkrechter Flächen unten beginnen mit dem Schmutz-/Reinigungsmittel und nach oben weiterarbeiten. Beim Abspülen von oben nach unten arbeiten. Vor allen Arbeiten am Gerät Netzstecker ziehen und Wasseranschluss lösen. Hinweis: Führen Sie die folgenden Wartungsarbei- ten regelmäßig aus, damit eine lange und zuverläs- sige Nutzung gewährleistet ist. Regelmäßig das Gerät auf offensichtliche Mängel untersuchen, wie eine lose Befestigung und ver- schlissene oder beschädigte Bauteile. Prüfen, ob die Abdeckungen und Schutzeinrichtun- gen intakt und richtig montiert sind. Notwendige Re- paraturen oder Wartungsarbeiten sind vor dem Ein- satz des Hochdruckreinigers durchzuführen. Sollte der Hochdruckreiniger trotz sorgfältiger Her- stellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienst- stelle für Bosch-Gartengeräte ausführen zu lassen. Bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Bestellnummer laut Typenschild des Gerätes angeben. Inbetriebnahme Hinweise zum Gebrauch des Hochdruckreinigers

F016 L70 374 - book Seite 4 Mittwoch, 19. Oktober 2005 2:20 14 9 • F016 L70 374 • TMS • 28.09.05Deutsch - 5 Entfernen Sie den Adapter 9 am Wasseran- schluss und ziehen Sie das Sieb 16 heraus. Das Sieb 16 kann mit einer Spitzzange leicht ent- fernt werden. Das Sieb spülen und wieder einset- zen. Ein beschädigtes Sieb ersetzen. Der Hochdruckreiniger darf niemals verwendet wer- den, wenn das Sieb fehlt oder defekt ist. Zum Transport das Gerät am oberen Griff fassen und auf den Rädern rollen. Zum Transport über Treppen oder Hindernissen das Gerät am oberen Griff fassen und tragen. Wenn das Gerät horizontal gelagert oder transpor- tiert werden muss, sollte vorher der Reinigungsmit- teltank entleert werden. Das Äußere des Hochdruckreinigers mit Hilfe einer weichen Bürste und einem Lappen reinigen. Was- ser, Lösemittel und Poliermittel dürfen nicht verwen- det werden. Alle Verschmutzungen entfernen, ins- besondere die Lüftungsschlitze des Motors reinigen. Ein nicht vollständig wasserentleerter Hochdruckrei- niger wird durch Frost beschädigt. Das Gerät sollte in einem frostfreiem Raum gelagert werden. Keine anderen Gegenstände darauf stellen. Sicherstellen, dass die Kabel beim Zusammen- und Aufklappen nicht eingeklemmt werden. Hochdruck- schlauch nicht knicken. Filter reinigen/prüfen Transport

Abstellen nach Gebrauch F016 L70 374 - book Seite 5 Mittwoch, 19. Oktober 2005 2:20 14 10 • F016 L70 374 • TMS • 28.09.05Deutsch - 6 Die folgende Tabelle zeigt Fehlersymptome auf und wie Sie Abhilfe schaffen können, wenn Ihre Maschine einmal nicht richtig arbeitet. Wenn Sie damit das Problem nicht lokalisieren und beseitigen können, wenden Sie sich an Ihre Service-Werkstatt. Achtung: Vor der Fehlersuche Gerät ausschalten und Netzstecker ziehen. Fehlersuche Symptome Mögliche Ursache Abhilfe Motor läuft nicht an Stecker nicht angeschlossen Steckdose defekt Sicherung hat ausgelöst Verlängerungskabel beschädigt Motorschutz hat ausgelöst Eingefroren Stecker anschließen Andere Steckdose benutzen Sicherung wechseln Ohne Verlängerungskabel versuchen Den Motor 5 Minuten abkühlen lassen. Pumpe, Waserschlauch oder Zubehör auftauen lassen Motor bleibt stehen Sicherung hat ausgelöst Netzspannung nicht richtig Motorschutz hat ausgelöst Sicherung austauschen Netzspannung prüfen, muss der An- gabe auf dem Typenschild entspre- chen Den Motor 5 Minuten abkühlen lassen. Sicherung löst aus Sicherung zu schwach An einen Stromkreis anschließen, der passend zur Leistung des Hochdruck- reinigers abgesichert ist Überhöhter Arbeitsdruck Düse teilweise verstopft Düse reinigen Pulsierender Druck Luft im Wasserschlauch oder Pumpe Wasserversorgung nicht korrekt Wasserfilter verstopft Wasserschlauch gequetscht oder ge- knickt Hochdruckschlauch zu lang Hochdruckreiniger ausschalten mit of- fener Sprühpistole und offenem Was- serhahn laufen lassen, bis ein gleich- mäßiger Arbeitsdruck erreicht wird. Prüfen, ob der Wasseranschluss den Angaben in den technischen Daten entspricht. Die kleinsten Wasser- schläuche die verwendet werden dür- fen, sind 1/2" oder Ø 13 mm Wasserfilter reinigen. Wasserschlauch gerade auslegen Hochdruckschlauch-Verlängerung ab- nehmen, max. Wasserschlauchlänge 10 m Druck gleichmäßig aber zu niedrig Hinweis: Bestimmtes Zu- behör verursacht einen niedrigen Druck Düse abgenutzt Start-/Stoppventil abgenutzt Düse auswechseln Abzug 5 mal schnell hintereinander betätigen Motor läuft, aber kein Ar- beitsdruck Wasser nicht angeschlossen Filter verstopft Düse verstopft Wasser anschließen Filter reinigen Düse reinigen Der Hochdruckreiniger startet von alleine Pumpe oder Sprühpistole undicht Wenden Sie sich an den autorisierten Bosch Kundendienst Maschine ist undicht. Pumpe ist undicht 6 Tropfen pro Minute sind zulässig. Bei nicht normalen, beträchtlichen Undich- tigkeiten Kontakt mit dem autorisierten Bosch Kundendienst aufnehmen. F016 L70 374 - book Seite 6 Mittwoch, 19. Oktober 2005 2:20 14 11 • F016 L70 374 • TMS • 28.09.05Deutsch - 7 Umweltbelastende Chemikalien dürfen nicht in den Boden, ins Grundwasser, in Teiche, Flüsse etc. ge- langen. Bei der Verwendung von Reinigungsmitteln die An- gaben auf der Verpackung und die vorgeschriebene Konzentration genau einhalten. Bei der Reinigung von Motorfahrzeugen die örtli- chen Vorschriften beachten: Es muss verhindert werden, dass abgesprühtes Öl ins Grundwasser ge- langt. Elektrowerkzeuge, Zubehör und Verpackungen sol- len einer umweltgerechten Wiederverwertung zuge- führt werden. Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elek- tronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederver- wertung zugeführt werden. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie unter: www.bosch-pt.com www.powertool-portal.de, das Internetportal für Handwerker und Heimwerker www.ewbc.de, der Informations-Pool für Handwerk und Ausbildung Deutschland Robert Bosch GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld ✆ Service:........................................... 01 80 - 3 35 54 99 Fax: ............................................... +49 (0) 55 53 / 20 22 37 ✆ Kundenberater:........................... 01 80 - 3 33 57 99 Österreich ABE Service GmbH Jochen-Rindt-Straße 1 1232 Wien ✆ Service:.......................................... +43 (0)1 / 61 03 80 Fax:................................................... +43 (0)1 / 61 03 84 91 ✆ Kundenberater:................. +43 (0)1 / 797 22 3066 E-Mail: abe@abe-service.co.at Schweiz ✆ Service:...................................... +41 (0)1 / 8 47 16 16 Fax:...................................................... +41 (0)1 / 8 47 16 57 ✆ Kundenberater................................... 0 800 55 11 55 Luxemburg ✆ Service:.......................................... +32 (0)70 / 225565 Fax:.......................................................... +32 (0)70 / 225575 E-Mail: outillage.gereedschap@be.bosch.com Messwerte ermittelt entsprechend 2000/14/EG (1 m Abstand) und DIN 45 635. Der A-bewertete Geräuschpegel des Gerätes be- trägt typischerweise: Schalldruckpegel 73 dB (A) (AQUATAK 1350), 79 dB (A) (AQUATAK 1500 X); Schallleistungspegel 84 dB (A) (AQUATAK 1350), 89 dB (A) (AQUATAK 1500 X). Die Hand-Arm-Vibration ist typischerweise niedriger als 2,5 m/s

Wir erklären in alleiniger Verantwortung, dass die- ses Produkt mit den folgenden Normen oder norma- tiven Dokumenten übereinstimmt: EN 60 335 ge- mäß den Bestimmungen der Richtlinien 89/336/EWG, 98/37/EG, 2000/14/EG. 2000/14/EG: Der garantierte Schallleistungspegel

ist niedriger als 86 dB (A) (AQUATAK 1350), 91 dB (A) (AQUATAK 1500 X). Bewertungsverfah- ren der Konformität gemäß Anhang V. Leinfelden, 01.11.2004. Dr. Egbert Schneider Dr. Eckerhard Strötgen Senior Vice President Head of Product Engineering Certification Robert Bosch GmbH, Power Tools Division Änderungen vorbehalten Umweltschutz Entsorgung Kundendienst Konformitätserklärung F016 L70 374 - book Seite 7 Mittwoch, 19. Oktober 2005 2:20 14 12 • F016 L70 374 • TMS • 28.09.05English - 1

F016 L70 374 - GB Seite 3 Freitag, 21. Oktober 2005 9:57 09English - 4

F016 L70 374 - GB Seite 4 Freitag, 21. Oktober 2005 9:57 09English - 5
