Originalbetriebsanleitung 6

1 Sicherheitshinweise

1.1 Allgemeine Sicherheitshinweise

Warning! Lesen Sie s'amttliche Sicherheitshinweise und Anweisungen. Fehler bei der Einhaltung der Warnhinweise und Anweisungen konnen elektrischen ag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitschinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1.2 Maschinenspezifische Sicherheitshinweise

• Halten Sie das Gerät nur an den isolierten Grifflächen, wenn Sie Arbeiten ausführren, bei denen das Einsatzwerkzeug oder die Schraube verborgene Stromleitungen treffen kann. Der Kontakt des Einsatzwerkzeuges oder der Schraube mit einer spannungsführenden Leitung kann auch metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.
• Dieses Ladegerät Kindervabr8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die darauf resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speiten. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

• Tragen Sie geeignete persönliche Schutzausrüstungen: Gehörschutz, Schutzbrille, Staubmaske bei stauberzeugenden Arbeiten, Schutzhandschuhe beim Bearbeiten rauer Materialien und beim Werkzeugwechsel.

VORSICHT! Rückschlag!

Drehung: Gerät sofort ausschalten!

• Ein-/Ausschalter nicht dauerhaft arretieren!
• Akkupack und Ladegerät nicht öffnen!
• Ladegerät vor Metallteilen (z. B. Metallspane) oder Flüssigkeiten schützen!
• Keine Fremd-Akkupacks, keine Fremd-Ladegeräte verwenden!
• Akkupack vor Hitze z. B. auch vor dauernder Sonneneinstrahlung und Feuer schützen!

• Brennende Lilon-Akkupacks nie mit Wasser Löschen! Sand oder Feuerlöschdecke verwenden.

• Regelmäßig den Stecker und das Kabel prüfen um eine Gefährung zu vermeiden, und diese bei Beschädigung von einer autorisierten Kundendienst-Werkstätte erneuern setzen.

• Bei Nicht-Gebrauch des Ladegerats den Netzstecker aus der Steckdoseziehen.

1.3 Emissionswerte

Die nach EN 60745 ermittelten Werte betragen typischerweise:

Schalldruckpegel L PA = 65 dB(A)

Schalleistungspegel L WA = 76 dB(A)

Unsicherheit K = 3 dB

Gehorschutz tragen!

Schwingungsemissionswert a_h (Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN 60745:

Bohren in Metall a < 2.5m / s^2

$$ K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2} $$

Schrauben a < 2.5m / s^2

$$ K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2} $$

Die angegebenen Emissionswerte (Vibration, Geräusch)

-dienen dem Maschinenvergleich,
- eignen sich auch für eine vorläufige Einschätzung der Vibrations- und Gerauschbelastung beim Einsatz,
- repräsentieren die hauptsächlichen Anwendun

gen des Elektrowerkzeugs.

Erhöhung möglich bei anderen Anwendungen, mit anderen Einsatzwerkzeugen oder ungenügend gewartet. Leerlauf- und Stillstandszeiten der Maschine beachten!

2 S y m b o

Warning vor allgemeiner Gefahr

Warning vor Stromschlag

Anleitung/Hinweise lessen!

Gehorschutzlagen!

Schutzhandschuhe tragien!

Schutzbrille tragen!

Nicht in den Hausmull geben.

3 Technische Daten

Akku-Bohrschrauber		T 12 + 3	T 15 + 3	T 18 + 3
Motorspannung		10,8 - 12 V	14,4 - 15,6 V	18 V
Leerlaufdrehzahl*	1. Gang		0 - 450 min-1
	2. Gang		0 - 1500 min-1
max. Drehmoment	weicher Schraubfall (Holz)	20 Nm	27 Nm	30 Nm
	harter Schraubfall (Metall)	34 Nm	40 Nm	45 Nm
Drehmoment einstellbar**	1./2. Gang		0,5 - 8 Nm
Bohrfutter-Spannbereich			1,5 - 13 mm
Bohrdurchmesser max.	Holz	25 mm	35 mm	45 mm
	Metall	14 mm	16 mm	16 mm
Werkzeugaufnahme in Bohrspindel			1/4''
Gewicht ohne Akkupack mit Centrotec		1,0 kg	1,0 kg	1,05 kg

Ladegerät	TCL 3
Netzspannung (Eingang)	220 - 240 V ~
Netzfrequenz	50/60 Hz
Ladespannung (Ausgang)	10,8 - 18 V=

Ladegerät TCL 3

Schnellladung max. 3 A

Erhaltungsladung pulsierend [NiCd, NiMH] ca. 0,06 A

Ladezeiten für BP, BPS und BPC-Akkupacks

Lilon 1,5 Ah, 80% / 100% ca. 25/35 min.

Lilon 3,0 Ah, 80% /100% ca. 55/70 min.

Lilon 4,2 Ah, 80% /100% ca. 70/90 min.

Zulässiger Betriebstemperaturbereich -5 °C bis +45 °C

Temperaturüberwachung mittels NTC-Widerstand

Schutzklasse /II

Akkupack	BPC 12 Li	BPC 15 Li	BPC 18 Li
Spannung	10,8 V	14,4 V	18 V
Kapazität	3,0 Ah	4,2 Ah	4,2 Ah
Gewicht	0,49 kg	0,58 kg	0,68 kg

• Drehzahl-Angaben mit voll geladenem Akkupack.
  ** In den unteren Drehmomentstufen ist die maximale Drehzahl reduziert.

4 G e r a t

[1-1] Tasten zum Lösen des Akkupacks
[1-2] Bit-Depot
[1-3] Ein-/Ausschalter
[1-4] Schalter für Rechts-/Links-Lauf
[1-5] LED-Lampe
[1-6] Gang-Schalter
[1-7] Symbol Bohren
[1-8] Symbol Schrauben
[1-9] Umschalter Schrauben/Bohren
[1-10] Kapazitätsanzeige
[1-11] Gurtel-Clip
[1-12] Einstellrad Drehmoment
[2-1] Akkublende
[3-1] LED-Anzeige
[3-2] Kabelaufwicklung
[3B] Wandbefestigung

Die angegebenen Abbildungen befinden sich am Anfang der Betriebsanleitung.

5 Bestimmungsgemeße Verwendung

Akku-Bohrschrauber geeignet

• zum Bohren in Metall, Holz, Kunststoffen und ähnlichen Materialien,
• zum Ein- und Festschrauben von Schrauben.

e für die Verwendung miteden Festmol Akkupacks der Baureihe BPC und BPS gleicher Spannungsklasse.

Ladegerät TCL 3 geeignet

• zum Aufladen der Festool Akkupacks: BP, BPS und BPC [NiMH, NiCd, Lilon werden automatisch erkannt.]
  -nur fur Innengebrauch.

Bei nicht bestimmungsgemäßem Gebrauch haftet der Benutzer; dazu zahlt auch industrieller Dauerbetrieb.

6 Inbetriebnahme

6.1 Kabelaufwicklung Ladegerät [3-2]

Vor Inbetriebnahme muss das Kabel vollständig von der Aussparung abgewickelt werden.

6.2 Akkupack wechseln [2]

① Akkupack ist bei Lieferung(soften einsatzbereit und kann jederzeit aufgeladen werden.
① Bei Verwendung von NiMH- oder NiCd-Akkupacks kann die entstehende Öffnung mit der Akkublende [2-1]verschlossen werden.

Die Kapazitätsanzeige [1-10] zeigt automatisch bei Betätigung des Ein-/Ausschalters [1-3] den Lade-zustand des Akkupacks an:

[nicht mit NiCd- und NiMH-Akkupacks]

70-100%

40-70%

$$ 15 - 40 \% $$

$$ < 15\% $$

Empfehlung: Akkupack vor weiterer Verwendung laden.

6.3 Akkupack laden [3A]

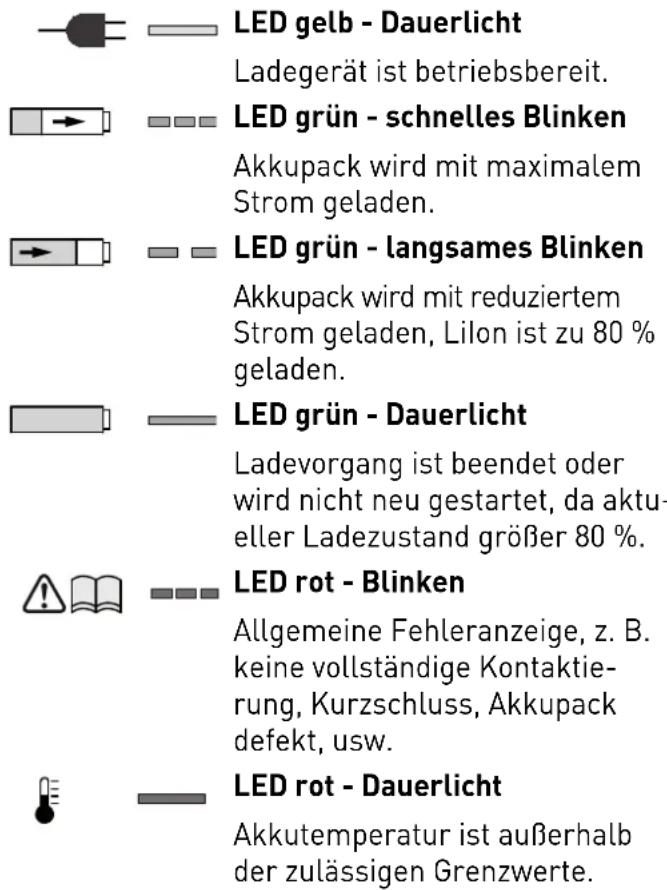

Die LED [3-1] des Ladegerats zeigt den jeweiligen Betriebszustand des Ladegerates an.

7 Einstellungen

WARNING

Verletzungsgefahr

Einstellungen nur bei ausgeschalteter Maschinen!

7.1 Drehrichtungändern [1-4]

• Schalter nach links = Rechtslauf
• Schalter nach rechts = Linklauf

7.2 Gang wechseln [1-6]

• Gang-Schalter nach vorne (Ziffer 1 sightbar) = 1. Gang
  Gang-Schalter nach hinten (Ziffer 2 sightbar) = 2. Gang

7.3 Schrauben

Markierung am Umschalter [1-9] zeigt auf das Schraubsymbol [1-8].

Drehmoment entsprechend Einstellung am Drehmomentrad [1-12].

Stellung 1 = kleines Drehmoment

Stellung 25 = hohes Drehmoment

Signalton bei Erreichen des eingestellen Drehm-mentes, Maschine schaltet ab. Maschine lauft erst wieder, wenn der Ein-/Ausschalter [1-3] losgelassen und erneut gedrückt wird.

7.4 Bohren

Markierung am Umschalter [1-9] zeigt auf das Bohrsymbol [1-7] = maximales Drehmoment.

8 Werkzeugaufnahme, Vorsatzgeräte

WARNING

Verletzungsgefahr, Stromschlag

Vor allen Arbeiten an der Maschine den Akkupack von der Maschine abnehmer!

Die Bestellnummern für Zubehor und Werkzeuge führen Sie in Ihrlem Festool Katalog oder im Internet unter „www.festool.com".

8.1 CENTROTEC Werkzeugfutter [4]

Schneller Wechsel von Werkzeugen mit CENTRO-TEC-Schaft

CENTROTEC-Werkzeuge nur in CENTROT-REC-Werkzeugfutter einspannen.

Beim Wechseln Schutzhandschuhe trag!

8.2 Bohrfutter BF-FX [5]

Zum Einspannen von Bohrern und Bits mit max.
Schaftdurchmesser 13 mm.

Werkzeug zentrisch im Bohrfutter einspannen.

8.3 Winkelvorsatz DD-AS [6]

Bohren und Schrauben im rechten Winkel zur Maschine (teilweise Zubehor).

8.4 Exzentervorsatz DD-ES [7]

Randnahes Schrauben mit Bits nach ISO 1173 (teilweise Zubehör).

8.5 Werkzeugaufnahme in der Bohrspindel [8]

Bits können direkt in der Innensechskantaufnahme der Bohrspindel eingesetzt werden.

9 Arbeitsen mit der Maschine

9.1 Ein-/Ausschalten [1-3]

Drucken = EIN, Loslassen = AUS

D T12+3,T15+3,T18+3

① Je nach Druck auf den Ein-/Ausschalter ist die Drehzahl stufenlos steuerbar.

Die LED-Lampe [1-5] leuchtet bei gedrücktem Ein/Ausschalter [1-3].

9.2 Bit-Depot [1-2]

Magnetisch, zur Aufnahme von Bits oder Bithaltern.

9.3 Akustische Warnsignale

Akustische Warnsignale ertönen bei folgenden Betriebszuständen und die Maschine schaltet ab:

Akku leer oder Maschine überlas-tet.

• Wechseln Sie den Akku.
• Belasten Sie die Maschine weniger.

Maschine ist überhitzt.

• Nach Abkuhlung können Sie die Maschine wieder in Betrieb halten.

Lilon-Akkupack ist überhitz oder defect.

• Prufen Sie die Funktionsfähigkeit bei abgekühltem Akkupack mit dem Ladegerät.

10 Wartung und Pflege

WARNING

Verletzungsgefahr, Stromschlag

▶ Nehmen Sie vor allen Wartungs- und Pflegearbeiten stets den Akkupack von der Maschine ab!
Alle Wartungs- und Reparaturarbeiten, die ein Öffnen des Motorgehäuses erfordern, dürfen nur von einer autorisierten Kundendienstwerkstatt durchgeführt werden.

Kundendienst und Reparatur nur durch Hersteller oder durch Servicewerkstätten: Nächstgelegene Adresse unter:

www.festool.com/Service

Nur original Festool Ersatzteile verwenden! Bestell-Nr. unter:

www.festool.com/Service

Folgende Hinweise beachten:

• Die Lüftungsöffnungen am Elektrowerkzeug frei und sauber halten, damit die Kuhlung gewährleistet ist.
  Die Anschlusskontakte am Elektrowerkzeug, Ladegerät und Akkupack sauber halten.

Hinweise zu Akkupacks

• Lagerung an trockenem, kühlen Ort bei einer Temperatur von 5^ bis 25^ .
• Akkupacks vor Feuchtigkeit und Wasser sowie vor Hitze schützen.
• Leere Akkupacks nicht länger als ca. einen Monat im Ladegerät stecken setzen, wenn das Ladegerät vom Netz getrennt ist. Gefahr der Tiefentladung!
• Werden Lilon-Akkupacks längerere Zeit ohne Benutzung gelagert, sollenn sie mit 40% Kapazität (ca. 15 min Ladedauer) aufgeladen sein.
• Zur Vermeidung von Kurzschlüssen sollte der Akkupack in seiner mitgelieferten Verpackung aufbewahrt werden.
• Eine wesentlich kürzere Betriebszeit je Aufladung zeigt an, dass der Akkupack verbraucht ist und durch einen Neuen ersetzt werden muss.

11 Umwelt

Gerät nicht in den Hausmüll werfen! Geräte, Zubehör und Verpackungen einer umweltgerechten Wiederverwertung zuführn. Geltende nationale Vorschriften beachten.

Nur EU: Gemäß Europäischer Richtlinie 2002/96/EG müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Verbrauchte oder defekte Akkupacks über den Fachhandel, Festool-Kundendienst oder öffentlich vorgeschriebene Entsorgungseinrichtungen zurück (geltenden Vorschriften beachten). Akkus mösen bei Rückgabe entladen sein. Akkupacks werden so einem geordneten Recycling zugeführrt.

Nur EU: Gemäß Europäischer Richtlinie 91/157/ EWG müssen defekte oder verbrauchte Akkupacks/ Batterien recycliert werden.

Informationen zur REACH: www.festool.com/reach

12 Transport

Ein Lilon-Akkupack alleine unterschreitet die einschlädigen Grenzwerte nach UN-Handbuch ST/SG/ AC.10/11/Rev.3 Teil III, Unterabschnitt 38.3. Beim Transport mehrerer Akkupacks konnen Gefahrgutvorschriften relevant sein.

13 EG-Konformitätserklärung

Akku-Bohrschrauber Serien-Nr.

T 12 + 3 497835

T 15 + 3 497836

Jahr der CE-Kennzeichnung: 2010

T 18 + 3 497933

Jahr der CE-Kennzeichnung: 2012

Wir erklären in alleiniger Verantwortung, dass die-ses Produkt mit allen relevanten Anforderungenfolgender Richtlinien, Normen oder normativen Dokumenten übereinstimmt:2006/42/EG, 2004/108/EG, 2011/65/EU, EN 60745-1, EN 60745-2-1, EN 60745-2-2, EN 55014-1, EN 55014-2.

Ladegerät Serien-Nr.

TCL 3 10002345, 10004911

Jahr der CE-Kennzeichnung: 2013

Wir erklären in alleiniger Verantwortung, dass die geses Produkt mit allen relevanten Anforderungen folgender Richtlinien, Normen oder normativen Dokumenten übereinstimmt:

2004/108/EG, 2006/95/EG, 2011/65/EU, EN 60335-1, EN 60335-2-29, EN 61000-3-2, EN 61000-3-3, EN 61204-3.

Festool Group GmbH & Co. KG

Wertstr. 20, D-73240 Wendlingen

Dr. Martin Zimmer

Leiter Forschung, Entwicklung, technische Dokumentation

2013-05-22

Festool Group GmbH & Co. KG

Wertstr. 20, D-73240 Wendlingen, Germany

Dr. Martin Zimmer

Festool Group GmbH & Co. KG

Wertstr. 20, D-73240 Wendlingen

Dr. Martin Zimmer

Festool Group GmbH & Co. KG

Wertstr. 20, D-73240 Wendlingen

Dr. Martin Zimmer

Festool Group GmbH & Co. KG

Wertstr. 20, D-73240 Wendlingen, Germany

Dr. Martin Zimmer
