| Marke | Kettler |
| Modell | Boston XL |
| Produkttyp | Laufband für Erwachsene |
| Maximales Benutzergewicht | 120 kg |
| Stromversorgung | 220-230 V, 50 Hz, Schutzkontaktsteckdose 16 A |
| Sicherheitszone | 100 cm auf jeder Seite, 200 cm nach hinten |
| Norm | DIN EN 957-1/5, Klasse HB (Hausgebrauch) |
| Sicherheitsvorrichtung | Sicherheitsschlüssel mit Kabel, Not-Aus |
| Kontrollsystem | Bordcomputer mit Parameteranzeige |
| Trainingsfunktionen | Laufen und Gehen, Geschwindigkeits- und Neigungseinstellung |
| Bandeinstellung | Seitliche Einstellschrauben für Zentrierung und Spannung |
| Bandwartung | Schmierung mit Silikonöl alle 50 Stunden oder alle 3 Monate |
| Reinigung | Mit einem weichen Tuch abwischen, keine Flüssigkeiten ins Innere gelangen lassen |
| Reparaturen | Von qualifiziertem Personal durchführen lassen; Original-Kettler-Teile verwenden |
| Garantie | Schäden durch mangelnde Wartung sind nicht gedeckt |
| Artikelnummer | 07887-600 |
| Herstellungsland | Deutschland (Kettler-Design) |
| Recycling | Recycelbares Produkt, zur Entsorgung in den Wertstoffhof bringen |
Häufig gestellte Fragen - Boston XL KETTLER
Benutzerfragen zu Boston XL KETTLER
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Laufband kostenlos im PDF-Format! Finden Sie Ihr Handbuch Boston XL - KETTLER und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. Boston XL von der Marke KETTLER.

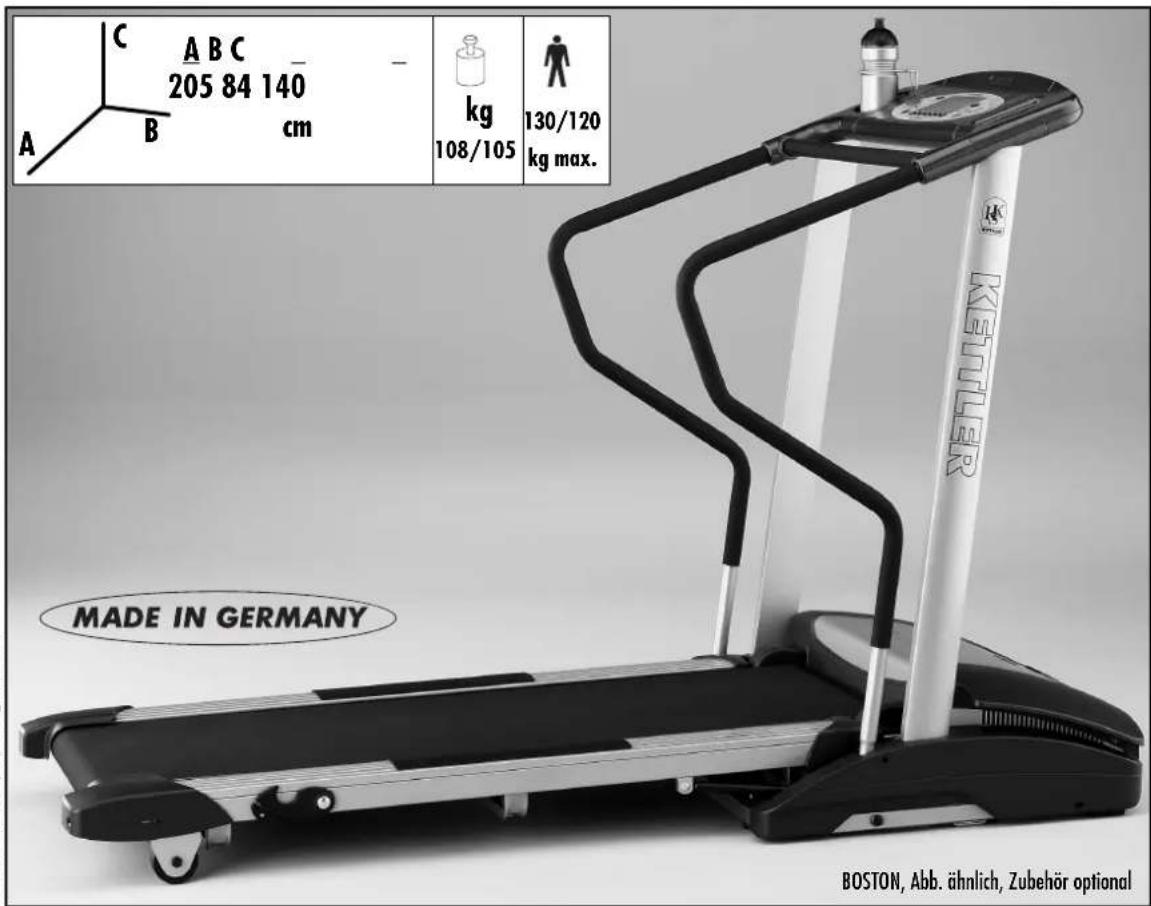

BEDIENUNGSANLEITUNG Boston XL KETTLER
Montageanleitung Laufband
"MARATHON HS" Art.-Nr. 07899-600
"BOSTON XL" Art.-Nr. 07887-600
Bitte lessen Sie diese Anleitung vor der Montage und der ersten Benutzung aufmerksam durch. Sie erhalten wichtige Hinweise für ihre Sicherheit sowie den Gebrauch und die Wartung des Laufbandes . Bewahren Sie diese Anleitung zur Information bzw. für Wartungsarbeiten oder Ersatzteilbestellungen sorgfältig auf.
Alle KETTLER-Produkte werden nach dem aktuellen Stand der Sicherheitsvorschriften konstruiert und unter einer ständigen Qualitätsüberwachung gefertigt. Die hieraus gewonnenen Erkenntnisse setzen wir in unsere Entwicklung einflieben. Aus thisem Grund gehalten wir uns Änderungen in Technik und Design vor, um unseren Kunden immer eine optimale Produktqualität bieten zu können. Sollte es trotzdem Grund für Beanstandungen geben, wenden Sie sichitte an ihren Fachhandler.
Zu Ihrer Sicherheit
Das LaufbandarfurfürseinenbestimmungsgemäBen Zweck verwendet werden, d. h. fur das Lauf und Gehtraining erwachsener Personen.
Das Gerät ist nicht für die gewerbliche Nutzung vorgesehen
■ Jegliche andere Verwendung ist unzulässig und möglicherweise gefährlich. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch einen nicht bestimmungsgemäßigen Gebrauch verursacht wurden.
■ Beschädigte Bauteile können ihre Sicherheit und die Lebensdauer des Gerätes beeinträchtigen. Entziehen Sie deshalb das Gerät bis zur Instandsetzung der Benutzung und verwenden Sie im Bedarfsfall nur Original KETTLER-Ersatzteile.
Das Laufband entspricht den vorgeschriebenen Sicherheitsbestimmungen. Durch unsachgemäße Reparaturen und bauliche Veränderungen (Demontage von Originalteilen, Anbau von nicht zulässigen Teilen, usw.) konnen Gefahren für den Benutzer entstehen.
Das Laufband muß auf einem festen, ebenen Untergrund aufgestellt werden. Achten Sie unbedingt darauf, daß das Elektrokabel nicht ein geklemmt oder zur „Stolperfälle" wird.
Achten Sie auch darauf, daß der Raum unter dem Laufband freigehalten wird und sich niemals z. B. Gegenstände oder Haustiere unter dem Gerät befinden!
■ Fassen Sie unter gar keinen Umständen mit den Händen an das sich bewegende Endlosband. Auch dürfen sich keine Gegenstände in der Nähe des Bandes oder der Laufrollen befinden, die eingezogen werden konnten. Verlektungsgefahr oder Beschädigung des Laufbandes!
Das Laufband, MARATHON HS"ist nicht für Personen mit einem Körpergewicht von mehr als 130 kg geeignet (BOSTON XL: 120 kg).
■ Bei der Aufstellung des Gerätes ist ein Sicherheitsbereich von je 1m zur Seite und 2m nach hinten zu wahren.
Das Gerät besteht eine Netzspannung von 220-230 V, 50 Hz. Der Anschlußarf nur an einer mit 16 A einzel abgesicherten und geerdeten Schukosteckdose erfolgen. Nehmen Sie niemals Eingriffe an Ihr dem Stromnetz selbst vor, beauftragen Sie ggf. qualifiziertes Fachpersonal!
■ Verwenden Sie keine Mehrfachsteckdosen zum Anschluß! Bei Verwendung eines Verlängerungskabels muß diesen den VDE-Richtlinien entsprechen.
■ Ziehen Sie nach Gebrauch immer den Netzstecker des Gerätes aus
Zur Handhabung
Normen:
BOSTON XL 07887-600
Das Gerät entspricht der DIN EN 957-1/6, Klasse HB. Es ist dementsprechend nicht für dentherapeutischen Einsatz geeignet.
MARATHON HS 07899-600:
Das Gerät entspricht der DIN EN 957-1/6, Klasse HB. Es ist dementsprechend nicht für dentherapeutischen Einsatz geeignet.
Stellen Sie sicher, daß der Trainingsbetrieb nicht vor der ordnungsgemäßen Ausführung und Überprüfung der Montage aufgenommen wird.
■ Eine Verwendung des Gerätes in direkter Höhe von Feuchträumen ist wegen der damit verbundenen Rostbildung nicht zu empfehlen. Achten Sie auch darauf, dass keine Flüssigkeiten (Getränke, Schweiß, usw.) auf Teile des Gerätes gelangen. Dies könnte zu Korrosionen führen.
Das Laufband ist als Trainingsgerät für Erwachsene konzipiert und keinesfalls als Kinderspielgerät geeignet. Bedenken Sie, daß
der Steckdose.
■ Bei Reinigungsrund Wartungsarbeiten muß das Gerät unbedingt spannungsfrei geschättet werden (Netzsteckerziehen)!
■ Es ist darauf zu achten, dass niemals Flüssigkeit in das Geräteinnere gelangt! Dies gilt auch für Körperschweib.
■ Reparaturen an elektrischen Teilen und Baugruppen dürfen nur von qualifizierten Fachpersonal durchgeführt werden!
■ Beachten Sie weiterhin die allgemeinen Sicherheitsbestimmungen und -vorkehrungen für den Umgang mit elektrischen Geräten.
■ Beachten Sie auch unbedingt die Hinweise zur Trainingsgestaltung in der Computer-/Trainingsanleitung M9786, bzw. M9788!
Das KETTLER Laufband verfügt zu ihrer Sicherheit über eine Not-Stop-Vorrichtung. Befestigen Sie vor Trainingsbeginn die Schnur des Sicherheitschlüssels an ihrer Kleidung. Falls das Laufband durch Abziehen des Sicherheits Schlüssels ausgeschelt wurde, stecken Sie ihn wieder auf. Ein automatischer Wieder anlauf findet nichtstatt. Weitere Hinweise zur Handhabung der Sicherheitsabschaltung führen Sie in der Bedienungsanleitung des Computers.
■ Eine unkontrollierte Benutzung des Laufbandes durch Dritte kann durch Abziehen und Verwaltung des Sicherheitschlüssels vermieden werden.
Im Notfall halten Sie sich mit beiden Händen an den Handlaufen fest, und verlassen das Band auf die bereits flächchen Flächen der Seitenplatzformen. Betätigten sie die Not-Stop-Vorrichtung (Sicherheitsabschaltung).
Alle elektrischen Geräte senden beim Betrieb elektromagnetische Strahlung aus. Achten Sie darauf, besonder strahlungsintensive Geräte (z. B. Handys) nicht in direkter Höhe des Cockpits oder der Steuerungselektronik abzustellen, da sonst Anzeigewerte verfüllscht werden konnten (z. B. Pulsmessung).
Alle hier nicht beschrieben Eingriffe / Manipulationen am Gerät können eine Beschädigung hervorrufen oder auch eine Gefährung der Person bedeuten. Weitergehende Eingriffe sind nur vom KETTLER-Service oder von KETTLER geschultem Fachpersonal zulässig.
Um das konstruktiv vorgegebene Sicherheitsniveau diesen Gerätes langfristig garantieren zu können, sollen das Gerät regelmäßig vom Spezialisten (Fachhandel) geprüft und gewartet werden (einal mal im Jahr).
■ Bei Fragen wenden Sie sichitte an ihren Fachhändler.
durch das natürliche Spielbedürfnis und Temperament von Kindern oft unvorhergesehene Situationen entstehen können. Falls Sie davon Kinder an ein Laufband halten, unterweisen Sie sie in der richtigen Benutzung des Gerätes und beaufsichtigen Sie sie.
■ Tragen Sie bei der Benutzung des Laufbands geeignetes Schuhwerk (Sportschuhe).
■Machen Sie sich vor dem ersten Training auf dem Laufband mit allen Funktionen und Einstellmöglichkeiten des Gerätes vertraut.
■ Führn Sie bei regelmäßigem Trainingsbetrieb in angemessenen Abständen Kontrollen aller Geräteile, insbesondere der Schrauben durch.
Zwischen Bodenbrett und Laufband ist werkseitig ein Gleichmittel aufgetragen. Je nach Häufigkeit der Benutzung muß diesen erneuert werden. Benutzen Sie davon das beiliegende hochwertige Siliconöl (siehe Wartungshinweis).
Wichtige Hinweise
■ Beobachten Sie beim Betrieb die Kantenbewegung des Laufbandes; weicht das Band seitlich ab, so ist eine Nachjustierung erforderlich (siehe hierzu Abbildung 8).
■ Je nach Beanspruchung und Belastung kann sich das Endlosband mit der Zeit u. U. etwas langen und „durchschen". Korrigieren Sie die Bandstraffung wie in „Handhabung" beschreiben (siehe hierzu Abbildung 8).
Zur Pflege und Wartung
■ Verwenden Sie zur regelmäßigen Säuberung, Pflege und Wartung unser speziell für KETTLER-Sportgeräte freigegebenes Geräte-Pflege-Set (Art.-Nr. 07921-000), welche Sie über den Sportfachhandel beziehen können.
Die elektrischen Teile und Baugruppen des Laufbandes sind wartungsarm. Es besteht keine Veranlassung, in diesen Teil des Gerätes einzugreifen. Ausgenommen sind Reparaturen oder Wartungschecks durch qualifiziertes Fachpersonal.
■ Für Ersatzteilbestellungen benutzten Sieitte die Ersatzteilstuck-. iste. Geben Sie bei Ersatzteilbestellungenitte immer die voll-. stendige Artikel nummer, die Ersatzteil be stellnummer, benotigte Stuckzahl sowie die Seriennummer des Gerates an.
Bestellbeispel: „Aktikelnummer 07899-600 / Ersatzteiln.
Montagehinweise
■Bitte prufen Sie, ob alle zum Lieferumfang gehorenden Teile vorhanden sind (s. Checklste) und ob Transportschaden vorliegen. Sollte es Anlaf' fur Beanstandungen geben, wenden Sie sichitte an Ihren Fachhändler.
Sehen Sie sich die Zeichnungen in Ruhe an, und montieren Sie das Gerät entsprechend der Bilderfolge. Innerhalb der einzelnen Abbildungen ist der Montageablauf durch Großbuchstaben vorgegeben.
■ Beachten Sie, dass bei jeder Benutzung von Werkzeug und bei handwerklichen Tätigkeiten immer eine mögliche Verletzungsgefahr besteht. Gehen Sie daher sorgfältig und umsichtig bei der Montage des Gerätes vor!
Sorgen Sie für eine gefahrenfreie Arbeitsumgebung, halten Sie z. B. kein Werkzeug umherliegen. Deponieren Sie z. B. Verpackungsmaterial so, dass keine Gefahren davon ausgehen konnen. Bei Folien/Kunststoffüten für Kinder Erstickungsgefahr!
Die Montage des Gerätes muß sorgfältig und von einer erwachse
Lauftipp: Ein gerades Laufen auf dem Laufband wird durch Fokussierung auf einen fest stehenden Gegenstand vor. Ihnen im Raum erleichtert. Laufen Sie, als ob Sie auf das Objekt zugehen sollenn.
WICHTIG:itte bewahren Sie den Sicherheitschalter sorgfaltig auf und verhindern, dass Kinder an den Sicherheitschalter gelangen!
67000760 / 1 Stück / Seriennummer. ...
Wichtig: Zu verschraubende Ersatzteile werden grundsätzlich ohne Verschraubungsmaterial berechnet und geliefert. Falls Bedarf an entsprechendem Verschraubungsmaterial besteht, ist diese durch den Zusatz „mit Verschraubungsmaterial" bei der Ersatzteilbestellung anzugegeben. Falls Sie nur das komplette Verschraubungs material benötigen, bestellen Sieitte Pos. 96 mit entsprechender Ersatzteilnummer.
Entsorgungshinweis
KETTLER-Produkte sind recyclebar. Führren Sie das Gerät am Ende der Nutzungsdauer einer sachgerechten Entsorgung zu (örtliche Sammelstelle).
nen Person vorgenommen werden. Nehmen Sie im Zweifelsfall die Hilfe einer weiteren, technisch begabten Person in Anspruch.
Das für einen Montageschrift notwendige Verschraubungsmaterial ist in der dazugehörigen Bildleiste dargestellt. Setzen Sie das Verschraubungsmaterial exakt entsprechend der Abbildungen ein. Alles erforderliche Werkzeug finden Sie im Kleinteilebeutel.
■ Biite verschrauben Sie zunachst alle Teile lose und kontrollieren Siederen richtigen Sitz. AnschlieBendziehen Sie sie mit einem Schraubenschlussel richtig fest.
Bewahren Sie die Originalverpackung des Gerätes gut auf, damit sie später u. U. als Transportverpackung verwendet werden kann. Warenretouren sind nur nach Absprache und mit transportsicherer (Innen-) Verpackung, möglichst im Origalkarton vorzunehmen.
Aus fertigungstechnischen Gründen behalten wir uns die Vormontage von Bauteilen (z.B. Rohrstopfen) vor.
Handhabung
Bandjustierung:
Die Bandjustierung geschieht während des Bandlaufes bei einer Geschwindigkeit von ca 6 km/h (ggf. weniger) Bei der Justierung darf keine Person auf dem Band laufen!
Lösen Sie zuerst die seitlichen Schrauben der beiden hinteren Rollenabdeckungen (A, Bild 8). Wandert das Band nach rechts, drehen Sie die rechte Stellschraube (B, Bild 8) mit dem beiliegenden Steckschluss um maximal eine Viertel Umdrehung im Uhrzeigersinn. Belaufen Sie das Band und kontrollieren den Lauf. Wiederholen Sie den Vorgang solange, bis das Band wieder gera de lauft.
Weicht das Band nach links ab, drehen Sie die rechte Stellschraube (Bild 8) mit dem beiliegenden Steckschluss um maximal eine Viertel Umdrehung gegen den Uhrzeugersinn. Belaufen Sie das Band und kontrollieren den Lauf. Wiederholen
Sie den Vorgang solange, bis das Band wieder gerade lauft. Schrauben Sie die seitlichen Schrauben (A) der hinteren Rollenabdeckung wieder fest.
Bandstraffung:
Lösen Sie zuerst die bereits schrauben der beiden hinteren Rollenabdeckungen (A, Bild 8). Drehen Sie die Stellschraube (B, Bild 8) max. eine Umdrehung im Uhrzeigersinn. Wiederholen Sie den Vorgang an der anderen Seite. Kontrollieren Sie, ob das Endlosband durchschnitt. Ist dies der Fall, müssen Sie den beschrieben Vorgang noch einmal durchführten.
Schauben Sie die seitlichen Schrauben (A) der hinteren Rollenabdeckung wieder fest.
Gehen Sie bei der Bandjustierung und -straffung sehr sorgfältig vor; eine extreme Über- oder Unterspannung kann zu Schäden am Laufband führen!
HEINZ KETTLER GmbH & Co. KG · SERVICECENTER · Henry-Everling-Str. 2 · D-59174 Kamen
Tel.: 02307 / 974-111 · Fax: 02307 / 974-295 · Mail: service.sport@kettler.net
A KETTLER Austria GmbH ·Ginzkeyplatz 10·A-5020 Salzburg
CH Trisport AG Im Bosch 67-6331 Hünenberg
http://www.kettler.de
B KETTLER Benelux B.V.
Filiaal Belgie · Brandekensweg 9 · B-2627 Schelle
Trisport AG
Im Bösch 67·CH-6331 Hünenberg
http://www.kettler.de
B KETTLER Benelux B.V.
Fialaal Belgie · Brandekensweg 9 · B-2627 Schelle
http://www.kettler.de
Messhilfe für Verschraubungsmaterial
Laufband nur aufrecht stellen, wenn die Laufflliche komplett herab gelassen ist! Ansonsten Beschäftigungsgefahr!
GB Warning!
ACHTUNG: Die Schmierung, bzw. Pflege des Bandes ist die wichtige Wartungsmaßnahme! Schäden, die aufgrund man-gelnder oder unterlassener Pflege, bzw. Wartung des Bandes entstehen, werden nicht durch die Garantie abgedeckt!
Bei regelmößiger Nutzung des Laufbandes muss ca. alle 50 Betriebsstunden eine Wartung des kalten Bandes mit Silikonöl Art.-Nr. 43008001 vorgenommen werden.
Vor der 1. Inbetriebnahme oder längerer Nichtbenutzung des Gerätes, muss diese Wartung ebenfalls vorgenommen werden.
Danach sollte etwa alle drei Monate eine Schmierung des kalten Bandes mit Silikonöl vorgenommen werden. Prufen Sie, ob sich zwischen Laufband und Bodenplatte Reste von Silikonöl befinden. Ist dies der Fall, ist noch keine weitere Schmierung notwendig. Andernfalls haben Sie das Band leicht an, so dass Sie seitlich ausreichend Silikonöl von vorne nach hinten auf der Bodenplatte aufbringen können. Beginnen Sie damit etwa 15 cm vom Bandeinlauf Wiederholen Sie dies auch von der anderen Seite, sprehen Sie pro Seite etwa 4 Sekunden. Lassen Sie dann das Band mit einer geringen Geschwindigkeit etwa 2 Minuten laufen, damit sich das Silikonöl einarbeiten kann.
Uberschüssiges Gleitmittel abwischen.
ACHTUNG: Eine nicht ausreichende Schmierung und eine damit verbundene deutliche Zunahme der Reibung führt zu einem starken Verschleib und einer Beschädigung von Endlosband, Laufplatte, Motor und Platine!
Bei Erhöhung der Reibwerte blinkt die Anzeige für einige Sekunden. Dann stoppt das Band und im Display erscheint die Anzeige SIL.
Nach dem Abkühlen des Bandes führen Sie die oben beschriebene Wartung mit Spruhöl durch.
Beachten Sie, dass die SIL-Funktion ein unzulässiges Ansteigen von Reibwerten registriert und eine regelmäßige Wartung nicht ersetzt.
Die SIL-Anzeige wird durch Betätigen des Hauptschalters oder der RESET-Taste zurückgesetzt.
GB
Entsorgungshinweis: KETTLER-Produkte sind recycle bar. Führn Sie das Gerät am Ende der Nutzungsdauer einer sachgerechten Entsorgung zu (örtliche Sammelstelle).

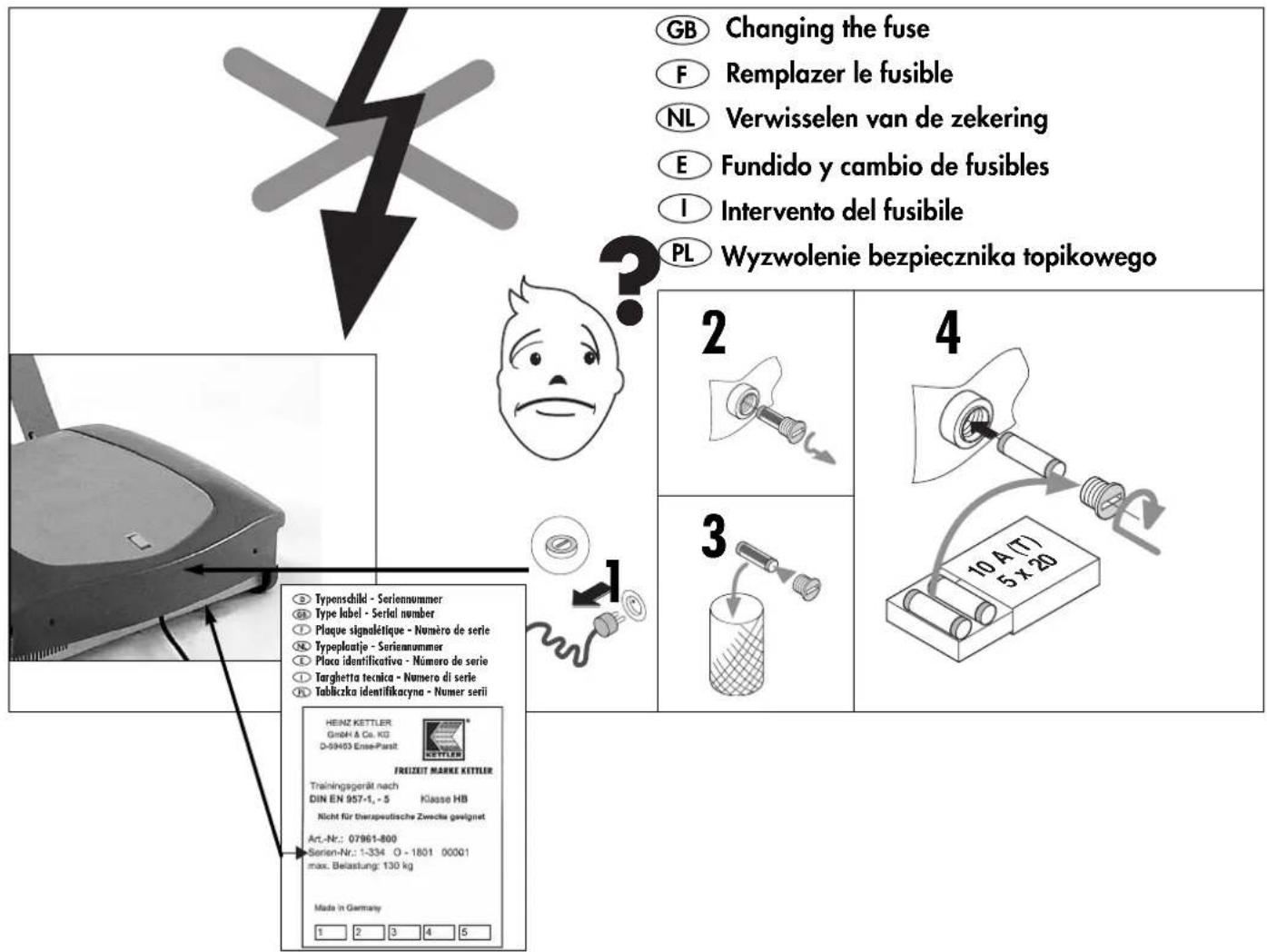

Austausch der Schmelzsicherung

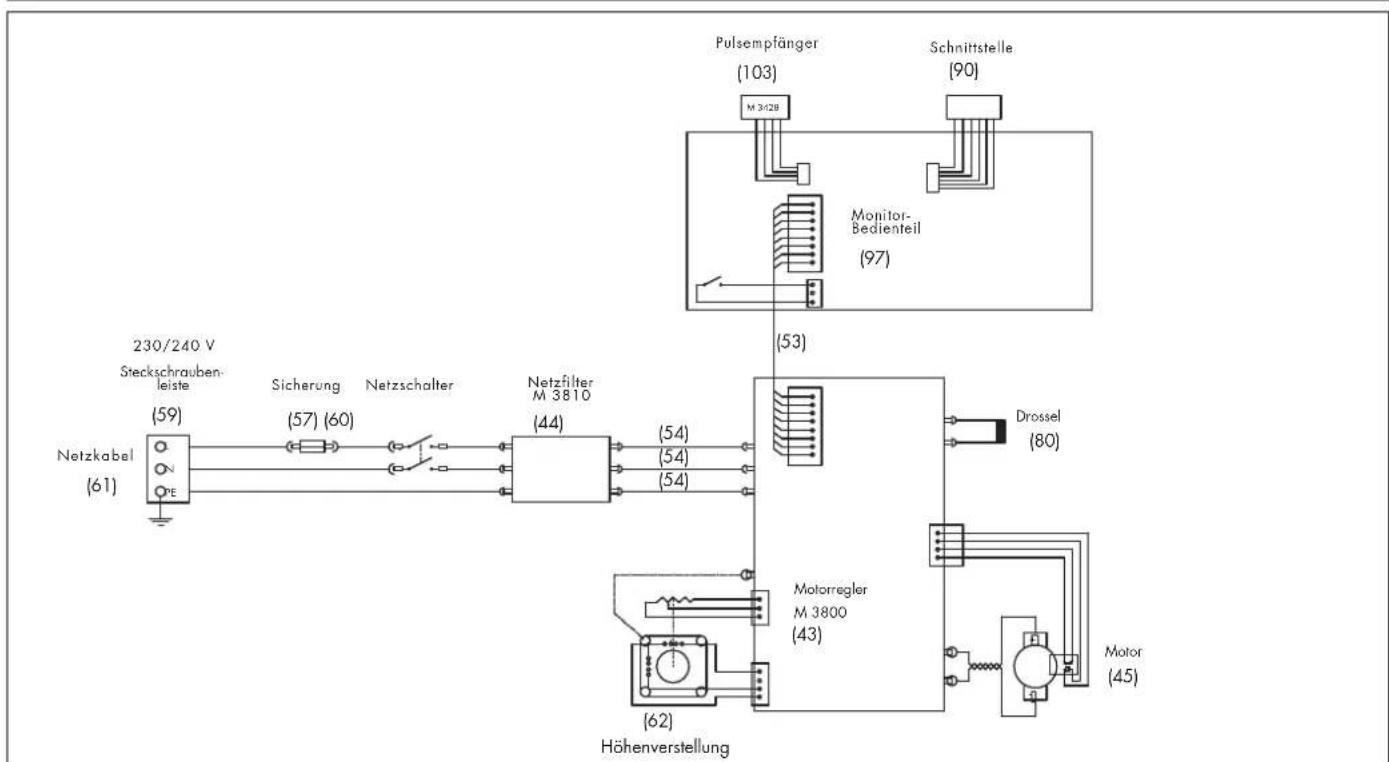

Blockschaltbild > 7899-600 / 7887-600
Leistungstabelle
Performance table Tableau de performances
Prestatietabel
Datum Ruhepuls P 1 P 2 Belastungs- Zeit Entfernung Energie- Fitnessnote Belastungspuls Erholungspuls stufe (min.) (km) v
Date
Restpulse
Stress pulse
Recovery pulse
Slope
Time (min)
Distance Er (km) consumption
Fitness Mark
Date
ils au repos
Pouls en charge
2 Zwischenlage für Rahmen 670120062 70120062
3 Klemmleiste für Trittleiste (3650) 2 70120036 70120036
4Alu-Profil291119269111926
5 Feinriefen-Formteil 405 x 75 2 13300005 13300005
6 Bodenplatte 1 67000852 67000852
7 Gummi-Metall-Puffer (4-6144) 8 73600010 73600010
8 Transportband 500x3130x2.2 167000851 67000851
9 Transportrolle (3651) 270120031 70120031
10 Distanzrohr 13x2,4x36,5 A797 2 97201458 97201458
11 Spannlasche 2 97201962 97201962
12 Gleitstuck (4320) 2 70120083 70120083
13 Laufrolle vorne 167000230 67000230
14 Laufrolle hinten 16700231 6700231
15 Laufrollenabdeckung hinten links (4317) 170120085 70120085
16 Laufrollenabdeckung hinten rechts (4316) 170120084 70120084
17 Laufrollanabdeckung vorre rechts (3637) 1 70120039 70120039
18 Laufrollenabdeckung vorne links (3638) 170120040 70120040
19 Verriegelungshaken links (3644) 1 70120032 70120032
20 Verriegelungshaken rechts (3643) 170120033 70120033
21 Anschlag rechts (4318) 170120086 70120086
22 Anschlag links (4319) 170120087 70120087
23 Distanzrohr 8x1x11 A171 297200452 97200452
24 Schutzkappe (1092) 27011772 7011772
25 Handlaufänder 19111917 91111917
26 Grundträger 19111910 91111910
27 Handtuchhalter 19111643 91111643
28 Soft-Grip 720 mm 1 10118040 10118040
29 Handlauf 2 91111922 91111922
30 Soft-Grip 1200 mm 2 10118059 10118059
31 Handlauf und Soft-Grip (montiert) 19111925 91111925
32 Rohrendverbinder (1839) 270130186 70130186
33 Bodenschoner (3687) 4 70120060 70120060
34 Transportrolle (3647) 2 70120050 70120050
35 CockpitUnterteil (3630) 170120047 70120047
36 Schnittstelle + Kabel 1 67000730 67000730
37 Cockpit-Oberteil (3793) 1 70125935
37 Cockpit-Oberteil (3794) 70120061
38 Computer M9788 Boston 100-0500-815 167000840
38 Computer M9786 Marathon 100-0500-768 1 - 67000843
39 POLAR Pulsempfanger 167002001 67002001
41 Motorwanne 19111912 91111912
42 Halteblech 19111662 91111662
43 Kabelschelle (o. Abb.) 1 43006011 43006011
44MotorreglerM3800100-0500-816 167000841
44 Motorregler M3800 100-0500-818 1 - 67000844
45NetzfilterM3810100-0500-558 16700063567000635
46 Schutzschlauch 340-6501-050 1 67000599 67000599
47 Biegeschutz 340-6001-001 (o. Abb.) 1 67000582 67000582
48 "P" Schelle 072-0005-008 (o. Abb.) 167000637 67000637
49 Kabelbaum 093-4006-060 (o. Abb.) 1 67000731 67000731
50 Kabelbaum 093-1128-080 (o. Abb.) 167000732 67000732
51 Kabelbaum 093-1128-170 (o. Abb.) 167000733 67000733
52 Kabelbaum 093-1620-170 (o. Abb.) 1 67000734 67000734
53 Kabelbaum 093-1420-110 (o. Abb.) 167000735 67000735
54Faston 2-fach Terminal 1 67000738 67000738
55 Erdungskabel 170 mm (o. Abb.) 1 67000736 67000736
56 Erdungskabel 110 mm (o. Abb.) 1 67000737 67000737
57 Verbindungskabel Regler/Monitor (o. Abb.) 16700842 67000842
58 Kabel 093-4023-021 (o. Abb.) 167000643 67000643
Ersatzteilliste Laufband „BOSTON XL" Art.-Nr. : 07887-600 „MARATHON HS" Art.-Nr. : 07899-600
Teil Bezeichnung Stück E-Nr. E-Nr.
Nr.07887-600 07899-600
| 59 Keramikklemme 250-5300-001 (o. Abb.) 1 67000644 67000644 | |
| 60 Sicherung 260-5004-013 | 1 67000645 67000645 |
| 61 Sicherungshalter 340-5100-001 | 1 67000646 67000646 |
| 62 Distanzrohr 16x1,5x5 A583 (o. Abb.) | 1 97200552 97200552 |
| 63 Steckschraubenleiste | 1 67000596 67000596 |
| 64 Netzschalter 16.600.201 | 1 67000597 67000597 |
| 65 Netzkabel NKS 300 SW | 1 67000613 67000613 |
| 66 Drossel 250-5002-023 | 1 67000751 67000751 |
| 67 Erdungskabel 093-1420-210 | 1 67000775 67000775 |
| 68 Kabelhalter (o. Abb.) | 3 10122153 10122153 |
| 69 Eingriffschutz | 1 91111914 91111914 |
| 70 Wippe | 1 91111915 91111915 |
| 71 Lagerzapfen 30x6 A801 | 2 97201601 97201601 |
| 72 Scheibe 25x3 A804 | 2 97201602 97201602 |
| 73 Motor und Spindel (montiert) | 1 91111933 91111930 |
| 74 Motorträger | 1 97201961 97201961 |
| 75 1,75 PS Motor TurDan, komplett | 1 67000752 - |
| 75 PacSci Motor Marath.XL 7899-900 | 1 - 67000777 |
| 76 Poly-V-Riemen 813 PJ 8 | 1 67005135 67005135 |
| 77 Lift-O-Mat 600 N | 2 66084646 66084646 |
| 78 Starlock ohne Kappe 8 mm (o. Abb.) | 4 10703004 10703004 |
| 79 Lamellenstopfen 50x30 mm | 2 10100164 10100164 |
| 80 Blendrahmen für Motorabdeckung | 1 70120051 70120051 |
| 81 Motorabdeckung (4315) | 1 70120094 70120088 |
| 82 Seitenverkleidung rechts (3627) | 1 70120053 70120053 |
| 83 Seitenverkleidung links (3628) | 1 70120054 70120054 |
| 84 Deckel Seitenverkleidung (3655) | 1 70120055 70120055 |
| 85 Deckel Seitenverkleidung (3656) | 1 70120056 70120056 |
| 86 Handlaufabdeckung, Oberteil rechts (4344) | 1 70120090 70120090 |
| 87 Handlaufabdeckung, Oberteil links (4346) | 1 70120091 70120091 |
| 88 Handlaufabdeckung, Untervereil rechts (4345) | 1 70120092 70120092 |
| 89 Handlaufabdeckung, Untervereil links (4347) | 1 70120093 70120093 |
| 90 Schutzhülse (4348) | 1 70120089 70120089 |
| 91 Silikonsprühdose | 1 43008001 43008001 |
| 92 Pulsaufnehmer M 3406 097-0350-137 | 1 67000421 67000421 |
| 93 Sicherungssch. 097-0009-043 | 1 67000742 67000742 |
| 94 POLAR Brustgurt T34 | 1 67002000 67002000 |
| 95 Flaschenhalter | 1 25004529 25004529 |
| 96 Schraubenbeutel (o. Abb.) | 1 91180341 91180341 |
| 97 Konusrolle montiert mit Bef.-Material | 2 91130085 91130085 |
| 98 Distanzrohr 13x1,2x54,5 | 2 97201438 97201438 |
| 99 Kugellager 6000 ZZ R75 | 4 33100001 33100001 |
