Produkttyp	Laufband
Modell	Marathon ST
Marke	KETTLER
Maximales Benutzergewicht	120 kg
Netzspannung	230 V, 50 Hz
Absicherung	16 A, einzeln abgesicherte Schukosteckdose
Sicherheitsvorrichtung	Not-Stop mit Sicherheitsschlüssel
Wartungsintervall Bandschmierung	Alle 100 Betriebsstunden oder alle 2 Monate
Schmiermittel	Silikonöl (Art.-Nr. 43008001)
Nutzungsbereich	Nur für den Heimgebrauch (nicht gewerblich)
Bauart	DIN EN 957-1/6, Klasse HB
Höhenverstellung	Motorisiert (Höhenverstellungsmotor)
Klappfunktion	Ja, mit Verriegelung
Laufbandjustierung	Über Stellschrauben an der Hinterachse
Maximale Geschwindigkeit	ca. 16 km/h (übliche Angabe, nicht im Handbuch bestätigt)
Computeranzeige	Mit Trainingsprogrammen und Pulsmessung (in-Computer)
Mitgeliefertes Zubehör	Sicherheitsschlüssel, Silikonöl, Werkzeug
Serviceadresse	KETTLER Service-Center, Henry-Everling-Str. 2, D-59174 Kamen
Entsorgung	Recycling über örtliche Sammelstelle

Häufig gestellte Fragen - Marathon ST KETTLER

Wie schwer darf der Benutzer des KETTLER Marathon ST sein?

Wie oft muss das Laufband geschmiert werden?

Was tun, wenn das Laufband seitlich wandert?

Wie wird der Sicherheitsschlüssel verwendet?

Kann das Laufband gewerblich genutzt werden?

Welche Spannung und Absicherung wird benötigt?

Wie reinige und pflege ich das Laufband?

Wie spanne ich das Laufband nach?

Was tun bei einer Störung oder Defekt?

Lässt sich das Laufband zusammenklappen?

BEDIENUNGSANLEITUNG Marathon ST KETTLER

Bitte lesen Sie diese Anleitung vor der Montage und der ersten Benutzung aufmerksam durch. Sie erhalten wichtige Hinweise für Ihre Sicherheit sowie den Gebrauch und die Wartung des Laufbandes . Bewahren Sie diese Anleitung zur Information bzw. für Wartungsarbeiten oder Ersatzteilbestellungen sorgfältig auf.

Alle KETTLER-Produkte werden nach dem aktuellen Stand der Sicherheitsvorschriften konstruiert und unter einer ständigen Qualitätsüberwachung gefertigt. Die hieraus gewonnenen Erkenntnisse lassen wir in unsere Entwicklung einfließen. Aus diesem Grunde behalten wir uns Änderungen in Technik und Design vor, um unseren Kunden immer eine optimale Produktqualität bieten zu können. Sollte es trotzdem Grund für Beanstandungen geben, wenden Sie sich bitte an Ihren Fachhändler.

Zu Ihrer Sicherheit

■Das Laufband darf nur für seinen bestimmungsgemäßen Zweck verwendet werden, d. h. für das Lauf- und Gehtraining erwachsener Personen.
Das Gerät ist nicht für die gewerbliche Nutzung vorgesehen. Jegliche andere Verwendung ist unzulässig und möglicherweise gefährlich. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden die durch einen nicht bestimmungsgemäßen Gebrauch verursacht wurden.
■Beschädigte Bauteile können Ihre Sicherheit und die Lebensdauer des Gerätes beeinträchtigen. Entziehen Sie deshalb das Gerät bis zur Instandsetzung der Benutzung und verwenden Sie im Bedarfsfall nur Original KETTLER-Ersatzteile.
■Das Laufband entspricht den vorgeschriebenen Sicherheits - bestimmungen. Durch unsachgemäße Reparaturen und bauliche Veränderungen (Demontage von Originalteilen, Anbau von nicht zulässigen Teilen, usw.) können Gefahren für den Benutzer entstehen.
Das Laufband muß auf einem festen, ebenen Untergrund aufgestellt werden. Achten Sie unbedingt darauf, daß das Elektrokabel nicht ein geklemmt oder zur „Stolperfalle“ wird.
Achten Sie auch darauf, daß der Raum unter dem Laufband freigehalten wird und sich niemals z. B. Gegenstände oder Haustiere unter dem Gerät befinden!
■Fassen Sie unter gar keinen Umständen mit den Händen an das sich bewegende Endlosband. Auch dürfen sich keine Gegen stände in der Nähe des Bandes oder der Laufrollen befinden, die eingezogen werden könnten. Verletzungsgefahr oder Be schä digung des Laufbandes
■Das Laufband ist nicht für Personen mit einem Körpergewicht von mehr als 120 kg geeignet.
■Bei der Aufstellung des Gerätes ist ein Sicherheitsbereich von je 1m zu Seite und 2m nach hinten zu wahren.
■Das Gerät benötigt eine Netzspannung von 230 V, 50 Hz. Der Anschluß darf nur an einer mit 16 A einzeln abgesicherten und geerdeten Schukosteckdose erfolgen. Nehmen Sie niemals Eingriffe an Ihrem Stromnetz selber vor, beauftragen Sie ggf. qualifiziertes Fachpersonal!
■Verwenden Sie keine Mehrfachsteckdosen zum Anschluß! Bei Verwendung eines Verlängerungskabels muß dieses den VDE-Richtlinien entsprechen.
■Ziehen Sie nach Gebrauch immer den Netzstecker des Gerätes aus der Steckdose.

Zur Handhabung

Normen:

Das Gerät entspricht der DIN EN 957-1/6, Klasse HB. Es ist dementsprechend nicht für den therapeutischen Einsatz geeignet.

■Stellen Sie sicher, daß der Trainingsbetrieb nicht vor der ordnungsgemäßen Ausführung und Überprüfung der Montage aufgenommen wird.

■Eine Verwendung des Gerätes in Feuchträumen nicht gestattet. Achten Sie auch darauf, dass keine Flüssigkeiten (Getränke, Schweiß, usw.) auf Teile des Gerätes gelangen. Dies könnte zu Korrosionen führen.

■Das Laufband ist als Trainingsgerät für Erwachsene konzipiert und keinesfalls als Kinderspielgerät geeignet. Bedenken Sie, daß durch

■Bei Reinigungs- und Wartungsarbeiten muß das Gerät unbedingt spannungsfrei geschaltet werden (Netzstecker ziehen)!
Es ist darauf zu achten, dass niemals Flüssigkeit in das Geräte innere gelangt! Dies gilt auch für Körperschweiß.
■Reparaturen an elektrischen Teilen und Baugruppen dürfen nur von, qualifiziertem Fachpersonal durchgeführt werden!
Beachten Sie weiterhin die allgemeinen Sicherheitsbestimmungen und -vorkehrungen für den Umgang mit elektrischen Geräten.
■Beachten Sie auch unbedingt die Hinweise zur Trainingsge staltung in der Trainingsanleitung!
■Das KETTLER Laufband verfügt zu Ihrer Sicherheit über eine Not-Stop-Vorrichtung. Befestigen Sie vor Trainingsbeginn die Schnur des Sicherheitsschlüssels an Ihrer Kleidung. Falls das Laufband durch Abziehen des Sicherheitsschlüssels ausgeschaltet wurde, stecken Sie ihn wieder auf. Ein automatischer Wieder anlauf des Endlosbandes findet nicht statt. Weitere Hinweise zur Handhabung der Sicherheitsabschaltung finden Sie in der Bedienungsanleitung des in-Computers.
■Eine unkontrollierte Benutzung des Laufbandes durch Dritte kann durch Abziehen und Verwahrung des Sicherheitsschlüssels vermieden werden.
■Im Notfall halten Sie sich mit beiden Händen an den Handläufen fest, und verlassen das Band auf die seitlichen Flächen der der Seitenplattformen. Betätigen sie die Not-Stop-Vorrichtung r- (Sicherheitsabschaltung).
Alle elektrischen Geräte senden beim Betrieb elektromagnetische Strahlung aus. Achten Sie darauf, besonders strahlungsintensive Geräte (z. B. Handys) nicht in direkter Nähe des Cockpits oder der Steuerungselektronik abzustellen, da sonst Anzeigewerte verfälscht werden könnten (z. B. Pulsmessung).
Alle hier nicht beschriebenen Eingriffe / Manipulationen am Gerät können eine Beschädigung hervorrufen oder auch eine Gefährdung der Person bedeuten. Weitergehende Eingriffe sind nur vom KETTLER-Service oder von KETTLER geschultem Fachpersonal zulässig.
■ Um das konstruktiv vorgegebene Sicherheitsniveau dieses Gerätes langfristig garantieren zu können, sollte das Gerät regelmäßig vom Spezialisten (Fachhandel) geprüft und gewartet werden (einmal im Jahr).
■Bei Fragen wenden Sie sich bitte an Ihren Fachhändler.

das natürliche Spielbedürfnis und Temperament von Kindern oft unvorhergesehene Situationen entstehen können. Falls Sie dennoch Kinder an ein Laufband lassen, unterweisen Sie sie in der richtigen Benutzung des Gerätes und beaufsichtigen Sie sie.

■Tragen Sie bei der Benutzung des Laufbands geeignetes Schuhwerk (Sportschuhe).

■Machen Sie sich vor dem ersten Training auf dem Laufband mit allen Funktionen und Einstellmöglichkeiten des Gerätes vertraut.

■Führen Sie bei regelmäßigem Trainingsbetrieb in angemessenen Abständen Kontrollen aller Geräteteile, insbesondere der Schrauben durch.

■Zwischen Bodenbrett und Laufband ist werksseitig ein Gleitmittel aufgetragen. Je nach Häufigkeit der Benutzung muß dieses erneuert werden. Benutzen Sie dafür das beiliegende hochwertige Silikonöl (siehe Wartungshinweis).
■ Beobachten Sie beim Betrieb die Kantenbewegung des Laufbandes; weicht das Band seitlich ab, so ist eine Nachjustierung erforderlich (siehe hierzu Abbildung 3).
■Je nach Beanspruchung und Belastung kann sich das Endlosband

Zur Pflege und Wartung

■Verwenden Sie zur regelmäßigen Säuberung, Pflege und Wartung unser speziell für KETTLER-Sportgeräte freigegebenes Geräte-Pflege-Set (Art.-Nr. 07921-000), welches Sie über den Sportfachhandel beziehen können.
■Die elektrischen Teile und Baugruppen des Laufbandes sind wartungsarm. Es besteht keine Veranlassung, in diesen Teil des Gerätes einzugreifen. Ausgenommen sind Reparaturen oder Wartungschecks durch qualifiziertes Fachpersonal.
■Bewahren Sie die Originalverpackung des Gerätes gut auf, damit sie später u. U. als Transportverpackung verwendet werden kann. Warenretouren sind nur nach Absprache und mit transportsicherer (Innen-)Verpackung, möglichst im Originalkarton vorzunehmen. Wichtig ist eine detaillierte Fehlerbeschreibung/Schadensmeldung!

Montagehinweise

■Bitte prüfen Sie, ob alle zum Lieferumfang gehörenden Teile vorhanden sind (s. Checkliste) und ob Transportschäden vorliegen. Sollte es Anlaß für Beanstandungen geben, wenden Sie sich bitte an Ihren Fachhändler.
■Sehen Sie sich die Zeichnungen in Ruhe an, und montieren Sie das Gerät entsprechend der Bilderfolge. Innerhalb der einzelnen Abbildungen ist der Montageablauf durch Großbuchstaben vorgegeben.
■Beachten Sie, dass bei jeder Benutzung von Werkzeug und bei handwerklichen Tätigkeiten immer eine mögliche Verletzungsgefahr besteht. Gehen Sie daher sorgfältig und umsichtig bei der Montage des Gerätes vor!
■Sorgen Sie für eine gefahrenfreie Arbeitsumgebung, lassen Sie z. B. kein Werkzeug umherliegen. Deponieren Sie z. B. Verpackungsmaterial so, dass keine Gefahren davon ausgehen kann. Bei Folien/Kunststofftüten für Kinder Erstickungsgefahr!

mit der Zeit u. U. etwas längen und „durchrutschen“. Korrigieren Sie die Bandstraffung wie in „Handhabung“ beschrieben.

Lauftipp: Ein gerades Laufen auf dem Laufband wird durch Fokussierung auf einen fest stehenden Gegenstand vor Ihnen im Raum erleichtert. Laufen Sie, als ob Sie auf das Objekt zugehen wollten.

WICHTIG: Bitte bewahren Sie den Sicherheitsschalter sorgfältig auf und verhindern, dass Kinder an den Sicherheitsschalter gelanger

■Für Ersatzteilbestellungen benutzen Sie bitte die Ersatzteil - stückliste. Geben Sie bei Ersatzteilbestellungen bitte immer die vollständige Artikelnummer, die Ersatzteilbestellnummer, die benötigte Stückzahl sowie die Seriennummer des Gerätes an. Bestellbeispiel: „Artikelnummer 07884-500/ Ersatzteilnr. 68006182 / 1 Stück / Seriennummer ...“

Wichtig: Zu verschraubende Ersatzteile werden grundsätzlich ohne Verschraubungsmaterial berechnet und geliefert. Falls Bedarf an entsprechendem Verschraubungsmaterial besteht, ist diese durch den Zusatz „mit Verschraubungsmaterial“ bei der Ersatzteilbestellung anzugeben.

Entsorgungshinweis

KETTLER-Produkte sind recyclebar. Führen Sie das Gerät am Ende der Nutzungsdauer einer sachgerechten Entsorgung zu (ortliche Sammelstelle).

■Die Montage des Gerätes muß sorgfältig und von einer erwachsenen Person vorgenommen werden. Nehmen Sie im Zweifelsfall die Hilfe einer weiteren, technisch begabten Person in Anspruch.
Das für einen Montageschritt notwendige Verschraubungsmaterial ist in der dazugehörigen Bildleiste dargestellt. Setzen Sie das Verschraubungsmaterial exakt entsprechend der Abbildungen ein. Alles erforderliche Werkzeug finden Sie im Kleinteilebeutel.
■Bitte verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtigen Sitz. Anschließend ziehen Sie sie mit einem Schraubenschlüssel richtig fest.
■Bewahren Sie die Originalverpackung des Gerätes gut auf, damit sie später u. U. als Transportverpackung verwendet werden kann.
■Aus fertigungstechnischen Gründen behalten wir uns die Vormontage von Bauteilen (z.B. Rohrstopfen) vor.

Handhabung

Bandjustierung:

Die Bandjustierung geschieht während des Bandlaufes bei einer Geschwindigkeit von ca 6 km/h (ggf. weniger) Bei der Justierung darf keine Person auf dem Band laufen!

Wandert das Band nach rechts, drehen Sie die rechte Stellschraube (Bild 3) mit dem beiliegenden Steckschlüssel um maximal eine Viertel Umdrehung im Uhrzeigersinn. Belaufen Sie das Band und kontrollieren den Lauf. Wiederholen Sie den Vorgang solange, bis das Band wieder gerade läuft.

Weicht das Band nach links ab, drehen Sie die rechte Stellschraube (Bild 3) mit dem beiliegenden Steckschlüssel um maximal eine Viertel Umdrehung gegen den Uhrzeigersinn. Belaufen Sie das Band und kontrollieren den Lauf. Wiederholen

D HEINZ KETTLER GmbH & Co. KG SERVICECENTER

Henry-Everling-Str. 2 Tel.: 02307 / 974-111

D-59174 Kamen Fax: 02307 / 974-295

www.kettler.net Mail: [e-mail]

Sie den Vorgang solange, bis das Band wieder gerade läuft.

Bandstraffung:

Drehen Sie die Stellschraube (Bild 3) max. eine Umdrehung im Uhrzeigersinn. Wiederholen Sie den Vorgang an der anderen Seite. Kontrollieren Sie, ob das Endlosband durchrutscht. Ist dies der Fall, müssen Sie den beschriebenen Vorgang noch einmal durchführen.

Gehen Sie bei der Bandjustierung und -straffung sehr sorgfältig vor; eine extreme Über- oder Unterspannung kann zu Schäden am Laufband führen!

A KETTLER Austria GmbH Ginzkeyplatz 10 · A - 5020 Salzburg

CH Trisport AG Im Bösch 67 · CH - 6331 Hünenberg

http://www.kettler.de

KETTLER Austria GmbH

Ginzkeyplatz 10 / 5020 Salzburg

gibanja urinega kazalca. Nekoliko tecite po traku in preverite njegov tek. Postopek ponavljajte tako dolgo, dokler trak ne bo ponovno tekel ravno.

Napenjanje traka:

HR KETTLER Austria GmbH

Ginzkeyplatz 10 / 5020 Salzburg

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

www.kettler.at

Verriegeln: Klappen Sie die Lauffläche zum Transport hoch; Sie muss mit einem deutlich hörbaren "Klick" einrasten.

Entriegeln: Betätigen Sie den Entriegelungshebel und halten Sie dabei die Lauffläche fest. Nach dem Entriegelung können Sie dann die Lauffläche nach unten klappen.

CZ

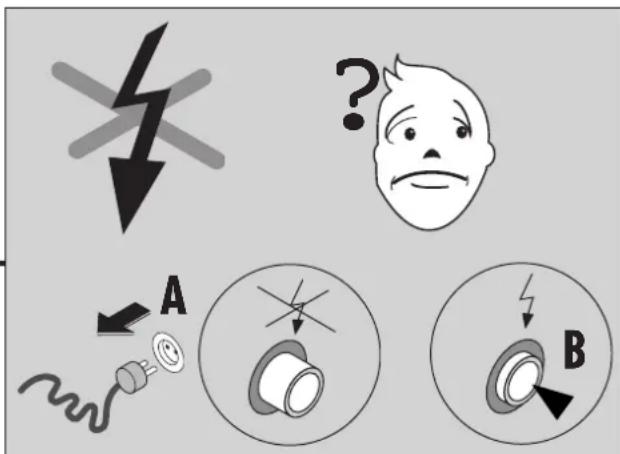

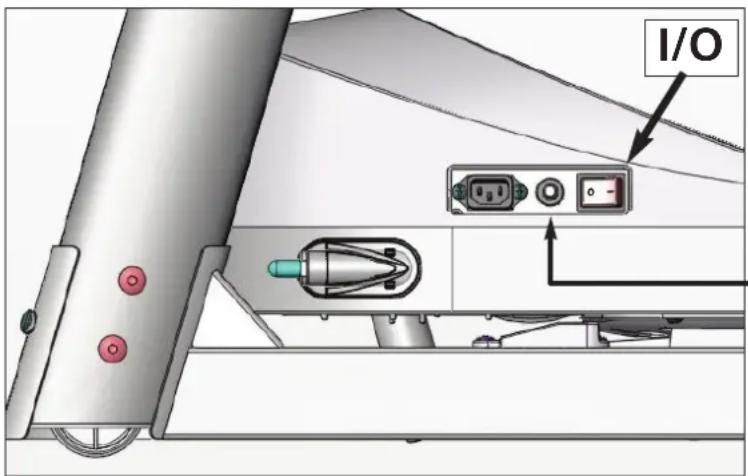

6 EIN / AUS – Rücksetzen der Sicherung

D Pflege und Wartung

Wartung des Bandes und der Laufplatte:

ACHTUNG: Die Schmierung, bzw. Pflege des Bandes ist die wichtigste Wartungsmaßnahme! Eine nicht ausreichende Schmierung und eine damit verbundene deutliche Zunahme der Reibung führt zu einem starken Verschleiß und einer Beschädigung von Endlosband, Laufplatte, Motor und Platine! Schäden, die aufgrund mangelnder oder unterlassener Pflege, bzw. Wartung des Bandes entstehen, werden nicht durch die Garantie abgedeckt!

Bei regelmäßiger Nutzung des Laufbandes muss ca. alle 100 Betriebsstunden oder alle 2 Monate oder bei Anzeige des Service-Symbols im Computerdisplay (siehe auch Computeranleitung) eine Wartung des kalten Bandes mit Silikonöl Art.-Nr. 43008001 vorgenommen werden.

Vor der 1. Inbetriebnahme oder längerer Nichtbenutzung des Gerätes muss diese Wartung ebenfalls vorgenommen werden.

Führen Sie das Sprühröhrchen zwischen Band und Laufplatte ein und geben 3 kurze (ca. 1 Sekunde) Sprühstöße Silikongleitmittel zwischen Band und Laufplatte. Das Sprühröhrchen sollte dabei seitlich bewegt werden, um eine Benetzung der gesamten Bandunterseite zu gewährleisten. Das Band per Hand weiterdrehen, so dass anschließend die gesamte Fläche zwischen Endlosband und Laufplatte geschmiert ist.

Überschüssiges Gleitmittel abwischen.

Pos. Bezeichnung Menge Ersatzteilnr.

1 Grundrahmen Marathon ST 1 68006162
2 Hebel links 1 68006163
3 Hebel rechts 1 68006164
4 Höhenverstellung 1 68006165
5 Handlaufständer links 1 68006166
6 Handlaufständer rechts 1 68006167
7 seitlicher Handlauf 1 68006168
8 Insulschlauch für seitlichen Handlauf 2 68006107
9 Antriebsrolle 2 68006108
10 Spannrolle	1 68006109
11 Motoraufnahme	1 68006110
12 Aufnahmeblech für Schalter	1 68006168
13 Cockpit komplett	1 68006182
14 Stromaufnahmembuchse, AC	1 68006057
15 Sicherungsautomat 230V	1 68006117
16 Hauptschalter	1 68006118
17 Drossel	1 68006056
18 Filter	1 68006120
19 Controler 230V	1 68006121
20 Motor 230V 1 68006122
21 Höhenverstellungsmotor 230V	1 68006123
22 Sensor, Geschwindigkeit	1 68006124
23 Gurt	1 68006125
24 Bodenplatte	1 68006126
25 Grundrahmenabdeckung unten	1 68006127
26 Kunststoffprofil	2 68006183
27 Endkappe links	1 68006184
28 Endkappe rechts	1 68006185
29 Motoradeckung Marathon ST	1 68006186
30 Handlaufverkleidung links, kpl.	1 68006187
31 Handlaufverkleidung rechts, kpl.	1 68006188
32 Entriegelungshebel	1 68006189
33 Antriebsriemen	1 68006136
34 Gasdruckfeder	2 68006137
35 Lagerhülse	2 68006138
36 Endkappe, Handlauf	2 68006139
37 Blendring	2 68006140
38 Führungsbuchse 1, Sicherungszapfen	1 68006141
39 Führungsbuchse 2, Sicherungszapfen	1 68006142
40 Lagerhülse	2 68006143
41 Rolle, Grundrahmen	4 68006144
42 Rolle, Höhenverstellung	2 68006145
43 Rad	2 68006001
44 Kunststofflager	1 68006147
45 Kunststofflager	1 68006148
46 Profilaufnahmehülse	6 68006149
47 Safetykey	1 68006150
48 Bowdenzug kpl. für Verriegelung	1 68006151
49 Druckfeder	1 68006012
50 Stopper	2 68006153
51 Gleitstück	2 68006033
52 Bodenschoner	2 68006005
53 Endkappe, Grundrahmen	2 68006156
54 Verriegelung 1 68006157
55 Bodenschoner Grundrahmen	2 68006158
56 Scheibe	4 68006159
57 Dämpfer	6 68006024
58 Dämpfer, Grundrahmen	2 68006161
59 Cockpit Grundrahmmen	1 68006190
