BEDIENUNGSANLEITUNG Pacer KETTLER

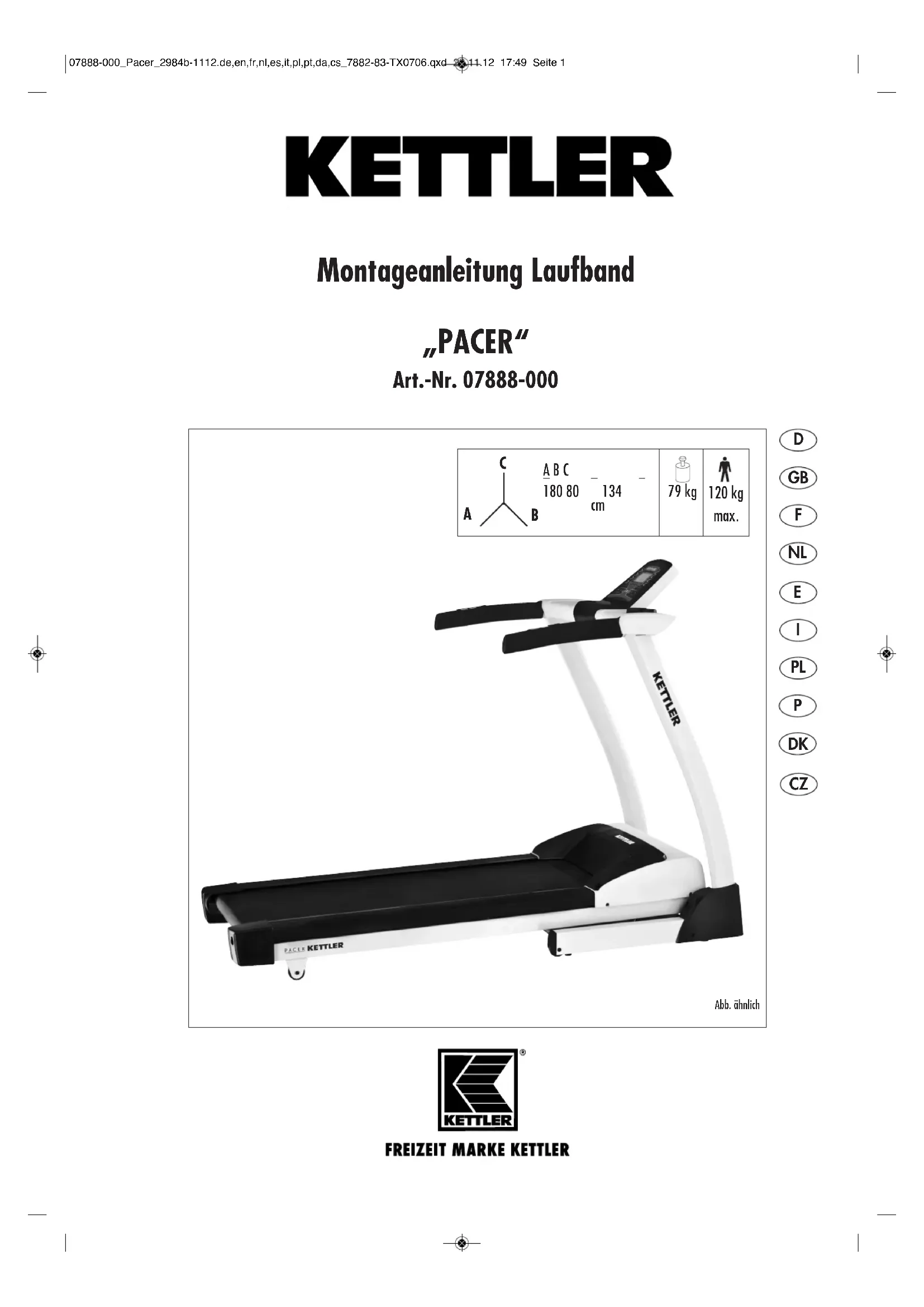

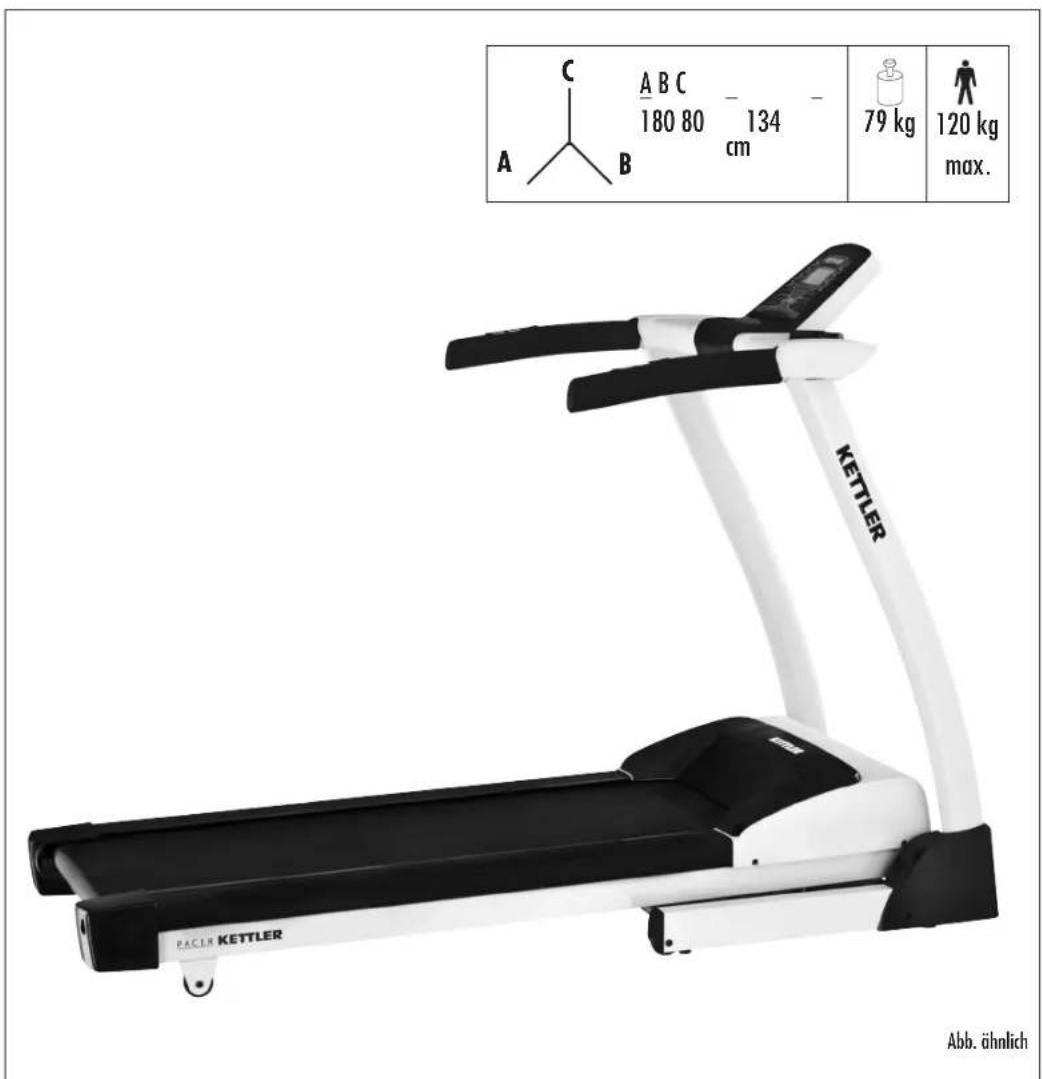

Montageanleitung Laufband
„PACER“
Art.-Nr. 07888-000
Wichtige Hinweise
Bitte lesen Sie diese Anleitung vor der Montage und der ersten Benutzung aufmerksam durch. Sie erhalten wichtige Hinweise für Ihre Sicherheit sowie den Gebrauch und die Wartung des Laufbandes . Bewahren Sie diese Anleitung zur Information bzw. für Wartungsarbeiten oder Ersatzteilbestellungen sorgfältig auf.
Alle KETTLER-Produkte werden nach dem aktuellen Stand der Sicherheitsvorschriften konstruiert und unter einer ständigen Qualitätsüberwachung gefertigt. Die hieraus gewonnenen Erkenntnisse lassen wir in unsere Entwicklung einfließen. Aus diesem Grunde behalten wir uns Änderungen in Technik und Design vor, um unseren Kunden immer eine optimale Produktqualität bieten zu können. Sollte es trotzdem Grund für Beanstandungen geben, wenden Sie sich bitte an Ihren Fachhändler.
Zu Ihrer Sicherheit
Das Laufband darf nur für seinen bestimmungsgemäßen Zweck verwendet werden, d. h. für das Lauf- und Gehtraining erwachsener Personen.
■ GEFAHR! Systeme der Herzfrequenzüberwachung können ungenau sein. Übermäßiges Trainieren kann zu einem ernsthaften gesundheitlichen Schaden oder zum Tod führen. Beenden Sie bei Schwindel- oder Schwächegefühl sofort das Training.
Das Gerät ist nicht für die gewerbliche Nutzung vorgesehen. Jegliche andere Verwendung ist unzulässig und möglicherweise gefährlich. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden die durch einen nicht bestimmungsgemäßen Gebrauch verursacht wurden.
■ Beschädigte Bauteile können Ihre Sicherheit und die Lebensdauer des Gerätes beeinträchtigen. Entziehen Sie deshalb das Gerät bis zur Instandsetzung der Benutzung und verwenden Sie im Bedarfsfall nur Original KETTLER-Ersatzteile.
Das Laufband entspricht den vorgeschriebenen Sicherheitsbestimmungen. Durch unsachgemäße Reparaturen und bauliche Veränderungen (Demontage von Originalteilen, Anbau von nicht zulässigen Teilen, usw.) können Gefahren für den Benutzer entstehen.
Das Laufband muß auf einem festen, ebenen Untergrund aufgestellt werden. Achten Sie unbedingt darauf, daß das Elektrokabel nicht ein geklemmt oder zur „Stolperfalle“ wird.
Achten Sie auch darauf, daß der Raum unter dem Laufband freigehalten wird und sich niemals z. B. Gegenstände oder Haustiere unter dem Gerät befinden!
■ Fassen Sie unter gar keinen Umständen mit den Händen an das sich bewegende Endlosband. Auch dürfen sich keine Gegen stände in d. Nähe des Bandes oder der Laufrollen befinden, die eingezogen werden könnten. Verletzungsgefahr oder Be schä digung des Laufbandes
■ Das Laufband ist nicht für Personen mit einem Körpergewicht von mehr als 120 kg geeignet.
■ Bei der Aufstellung des Gerätes ist ein Sicherheitsbereich von je 1m zur Seite und 2m nach hinten zu wahren.
Das Gerät benötigt eine Netzspannung von 230 V, 50 Hz. Der Anschluß darf nur an einer mit 16 A einzeln abgesicherten und geerdeten Schukosteckdose erfolgen. Nehmen Sie niemals Eingriffe an Ihrem Stromnetz selber vor, beauftragen Sie ggf. qualifiziertes Fachpersonal!
■ Verwenden Sie keine Mehrfachsteckdosen zum Anschluß! Bei Verwendung eines Verlängerungskabels muß dieses den VDE-Richtlinien entsprechen.
■ Ziehen Sie nach Gebrauch immer den Netzstecker des Gerätes aus der Steckdose.
■ Bei Reinigungs- und Wartungsarbeiten muß das Gerät unbedingt spannungsfrei geschaltet werden (Netzstecker ziehen)!
Es ist darauf zu achten, dass niemals Flüssigkeit in das Geräte innere gelangt! Dies gilt auch für Körperschweiß.
■ Reparaturen an elektrischen Teilen und Baugruppen dürfen nur von
he qualifiziertem Fachpersonal durchgeführt werden!
■ Beachten Sie weiterhin die allgemeinen Sicherheitsbestimmungen und, -vorkehrungen für den Umgang mit elektrischen Geräten.
Beachten Sie auch unbedingt die Hinweise zur Trainingsge staltung in der Trainingsanleitung!
Das KETTLER Laufband verfügt zu Ihrer Sicherheit über eine Not-Stop-Vorrichtung. Befestigen Sie vor Trainingsbeginn die Schnur des Sicherheitsschlüssels an Ihrer Kleidung. Falls das Laufband durch Abziehen des Sicherheits schlüssels ausgeschaltet wurde, stecken Sie ihn wieder auf. Ein automatischer Wieder anlauf des Endlosbandes findet nicht statt. Weitere Hinweise zur Handhabung der Sicherheitsabschaltung finden Sie in der Bedienungsanleitung des Computers.
Eine unkontrollierte Benutzung des Laufbandes durch Dritte kann durch Abziehen und Verwahrung des Sicherheitsschlüssels vermieden werden.
Im Notfall halten Sie sich mit beiden Händen an den Handläufen fest, und verlassen das Band auf die seitlichen Flächen der Seitenplattformen. Betätigen sie die Not-Stop-Vorrichtung (Sicherheitsabschaltung).
Alle elektrischen Geräte senden beim Betrieb elektromagnetische Strahlung aus. Achten Sie darauf, besonders strahlungsin- tensive Geräte (z. B. Handys) nicht in direkter Nähe des rCockpits oder der Steuerungselektronik abzustellen, da sonst Anzeigewerte verfälscht werden könnten (z. B. Pulsmessung).
■ Alle hier nicht beschriebenen Eingriffe / Manipulationen am Gerät können eine Beschädigung hervorrufen oder auch eine Gefährdung der Person bedeuten. Weitergehende Eingriffe sind nur vom KETTLER-Service oder von KETTLER geschultem Fachpersonal zulässig.
Um das konstruktiv vorgegebene Sicherheitsniveau dieses Gerätes langfristig garantieren zu können, sollte das Gerät regelmäßig vom Spezialisten (Fachhandel) geprüft und gewartet werden (einmal im Jahr).
■ Bei Fragen wenden Sie sich bitte an Ihren Fachhändler.
Zur Handhabung
■ Normen: Das Gerät entspricht der DIN EN 957-1/6, Klasse HB. Es ist dementsprechend nicht für den therapeutischen Einsatz geeignet.
■ Stellen Sie sicher, daß der Trainingsbetrieb nicht vor der ordnungsgemäßen Ausführung und Überprüfung der Montage aufgenommen wird.
■ Eine Verwendung des Gerätes in Feuchträumen nicht gestattet. Achten Sie auch darauf, dass keine Flüssigkeiten (Getränke, Schweiß, usw.) auf Teile des Gerätes gelangen. Dies könnte zu Korrosionen führen.
Das Laufband ist als Trainingsgerät für Erwachsene konzipiert und keinesfalls als Kinderspielgerät geeignet. Bedenken Sie, daß durch das natürliche Spielbedürfnis und Temperament von Kindern oft unvorhergesehene Situationen entstehen können. Falls Sie dennoch
Kinder an ein Laufband lassen, unterweisen Sie sie in der richtigen Benutzung des Gerätes und beaufsichtigen Sie sie.
■ Tragen Sie bei der Benutzung des Laufbands geeignetes Schuhwerk (Sportschuhe).
■ Machen Sie sich vor dem ersten Training auf dem Laufband mit allen Funktionen und Einstellmöglichkeiten des Gerätes vertraut.
■ Führen Sie bei regelmäßigem Trainingsbetrieb in angemessenen Abständen Kontrollen aller Geräteteile, insbesondere der Schrauben durch.
■ Zwischen Bodenbrett und Laufband ist werksseitig ein Gleitmittel aufgetragen. Je nach Häufigkeit der Benutzung muß dieses erneuert werden. Benutzen Sie dafür das beiliegende hochwertige Silikonöl (siehe Wartungshinweis).
Wichtige Hinweise
D
■ Beobachten Sie beim Betrieb die Kantenbewegung des Laufbandes; weicht das Band seitlich ab, so ist eine Nachjustierung erforderlich (siehe hierzu Abbildung 8).
■ Je nach Beanspruchung und Belastung kann sich das Endlosband mit der Zeit u. U. etwas längen und „durchrutschen“. Korrigieren Sie die Bandstraffung wie in „Handhabung“ beschrieben.
Zur Pflege und Wartung
■ Verwenden Sie zur Säuberung und Pflege umweltfreundliche, keinesfalls aggressive oder ätzende Mittel.
■ Die elektrischen Teile und Baugruppen des Laufbandes sind wartungsarm. Es besteht keine Veranlassung, in diesen Teil des Gerätes einzugreifen. Ausgenommen sind Reparaturen oder Wartungschecks durch qualifiziertes Fachpersonal.
■ Bewahren Sie die Originalverpackung des Gerätes gut auf, damit sie später u. U. als Transportverpackung verwendet werden kann. Warenretouren sind nur nach Absprache und mit transportsicherer (Innen-)Verpackung, möglichst im Originalkarton vorzunehmen. Wichtig ist eine detaillierte Fehlerbeschreibung/Schadensmeldung!
■ Für Ersatzteilbestellungen benutzen Sie bitte die Ersatzteilstückliste. Geben Sie bei Ersatzteilbestellungen bitte immer die
Montagehinweise
■ Bitte prüfen Sie, ob alle zum Lieferumfang gehörenden Teile vorhanden sind (s. Checkliste) und ob Transportschäden vorliegen. Sollte es Anlaß für Beanstandungen geben, wenden Sie sich bitte an Ihren Fachhändler.
■ Sehen Sie sich die Zeichnungen in Ruhe an, und montieren Sie das Gerät entsprechend der Bilderfolge. Innerhalb der einzelnen Abbildungen ist der Montageablauf durch Großbuchstaben vorgegeben.
■ Beachten Sie, dass bei jeder Benutzung von Werkzeug und bei handwerklichen Tätigkeiten immer eine mögliche Verletzungsgefahr besteht. Gehen Sie daher sorgfältig und umsichtig bei der Montage des Gerätes vor!
■ Sorgen Sie für eine gefahrenfreie Arbeitsumgebung, lassen Sie z. B. kein Werkzeug umherliegen.
Deponieren Sie z. B. Verpackungsmaterial so, dass keine Gefahren davon ausgehen kann. Bei Folien/Kunststofftüten für Kinder Erstickungsgefahr!
Lauftipp: Ein gerades Laufen auf dem Laufband wird durch Fokussierung auf einen fest stehenden Gegenstand vor Ihnen im Raum erleichtert. Laufen Sie, als ob Sie auf das Objekt zugehen wollten.
WICHTIG: Bitte bewahren Sie den Sicherheitsschalter sorgfältig auf und verhindern, dass Kinder an den Sicherheitsschalter gelangen!
vollständige Artikelnummer, die Ersatzteilbestellnummer, die benötigte Stückzahl sowie die Seriennummer des Gerätes an.
Bestellbeispiel: „Artikelnummer 07888-000/ Ersatzteilnr. 68006704/ 1 Stück / Seriennummer ...“
Wichtig: Zu verschraubende Ersatzteile werden grundsätzlich ohne Verschraubungsmaterial berechnet und geliefert. Falls Bedarf an entsprechendem Verschraubungsmaterial besteht, ist diese durch den Zusatz „mit Verschraubungsmaterial“ bei der Ersatzteilbestellung anzugeben.
Entsorgungshinweis
DE 60229750
KETTLER-Produkte sind recyclebar. Führen Sie das Gerät am Ende der Nutzungsdauer einer sachgerechten Entsorgung zu (ortliche Sammelstelle).
■ Die Montage des Gerätes muß sorgfältig und von einer erwachsenen Person vorgenommen werden. Nehmen Sie im Zweifelsfall die Hilfe einer weiteren, technisch begabten Person in Anspruch.
Das für einen Montageschritt notwendige Verschraubungsmaterial ist in der dazugehörigen Bildleiste dargestellt. Setzen Sie das Verschraubungsmaterial exakt entsprechend der Abbildungen ein. Alles erforderliche Werkzeug finden Sie im Kleinteilebeutel.
■ Bitte verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtigen Sitz. Anschließend ziehen Sie sie mit einem Schraubenschlüssel richtig fest.
■ Bewahren Sie die Originalverpackung des Gerätes gut auf, damit sie später u. U. als Transportverpackung verwendet werden kann.
■ Aus fertigungstechnischen Gründen behalten wir uns die Vormontage von Bauteilen (z.B. Rohrstopfen) vor.
Handhabung
Bandjustierung: Die Bandjustierung geschieht während des Bandlaufes bei einer Geschwindigkeit von ca 6 km/h (ggf. weniger) Bei der Justierung darf keine Person auf dem Band laufen!
Wandert das Band nach rechts, drehen Sie die rechte Stellschraube (Bild 6) mit dem beiliegenden Steckschlüssel um maximal eine Viertel Umdrehung im Uhrzeigersinn. Belaufen Sie das Band und kontrollieren den Lauf. Wiederholen Sie den Vorgang solange, bis das Band wieder gerade läuft.
Weicht das Band nach links ab, drehen Sie die rechte Stellschraube (Bild 6) mit dem beiliegenden Steckschlüssel um maximal eine Viertel Umdrehung gegen den Uhrzeigersinn. Belaufen Sie das Band und kontrollieren den Lauf. Wiederholen Sie den Vorgang solange, bis das Band wieder gerade läuft.
Bandstraffung: Drehen Sie die Stellschraube (Bild 6) max. eine Umdrehung im Uhrzeigersinn. Wiederholen Sie den Vorgang an der anderen Seite. Kontrollieren Sie, ob das Endlosband durchrutscht. Ist dies der Fall, müssen Sie den beschriebenen Vorgang noch einmal durchführen.
Gehen Sie bei der Bandjustierung und -straffung sehr sorgfältig vor; eine extreme Über- oder Unterspannung kann zu Schäden am Laufband führen!
D Heinz KETTLER GmbH & Co. KG
SERVICECENTER
Henry-Everling-Str. 2
D-59174 Kamen
+49 (0)2307 974-2111
+49 (0)2307 974-2295
Mail: service.sport@kettler.net
www.kettler.de
A KETTLER Austria GmbH
Ginzkeyplatz 10
5020 Salzburg
+43 662 620501 0
+43 662 620501 20
Mail: office@kettler.at
CH Trisport AG
Im Bösch 67
CH - 6331 Hünenberg
Servicehotline Schweiz:
0900 785 111
www.kettler.ch
GB
B KETTLER Benelux B.V.
Filiaal België
Brandekensweg 9
B-2627 Schelle
www.kettler.be
+32 3 888 6111
+32 3 844 2464
e-mail: info@kettler.be
CH Trisport AG
Im Bösch 67
CH-6331 Hünenberg
Servicehotline Schweiz:
0900 785 111
www.kettler.ch
Montagehandleiding
B KETTLER Benelux B.V.
Filiaal België
Brandekensweg 9 +32 3 888 6 📞 1
B-2627 Schelle
+32 3 844 2464
www.kettler.be
e-mail: info@kettler.be

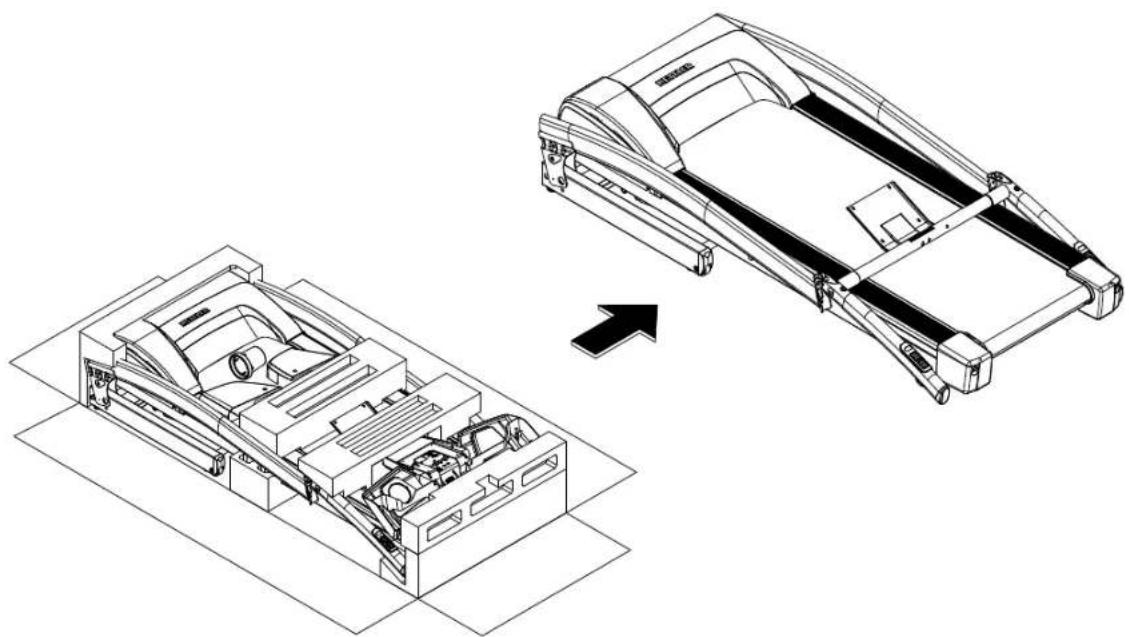

Checkliste (Packungsinhalt)
- GB - Checklist (contents of packaging)
- F - Checklist (verpakkingsinhoud)
| 1x | |||
| 1x | |||
| 11 | 1x | ||
| 3 | 1x | ||
| 41 | 1x | ||
| 42 | 1x |
| A | M10x60 | 2x | ||
| B | M8x702x | |||
| C | M8x152x | |||
| D | M4x10 | 8x | ||
| E | ∅8,3x16 | 2x | ||
| F | M10 | 2x | ||
| G | 1x | |||
| H | 1x | |||
| i | 1x | |||
| J | 1x | |||
| K | 1x |
Messhilfe für Verschraubungsmaterial
- GB - Measuring help for screw connections
- F - Gabarit pour système de serrage
- NL - Meethulp voor schroefmateriaal
- E - Ayuda para la medición del material de atornilladura
-
I - Misura per materiale di avvitamento
-
PL - Wzornik do połączeń śrubowych
- P - Auxiliar de medição para materiais de aparafusamento
- DK - Hjælp til måling af skruer
- CZ - Měřicí pomůcka pro materiál k přisroubování

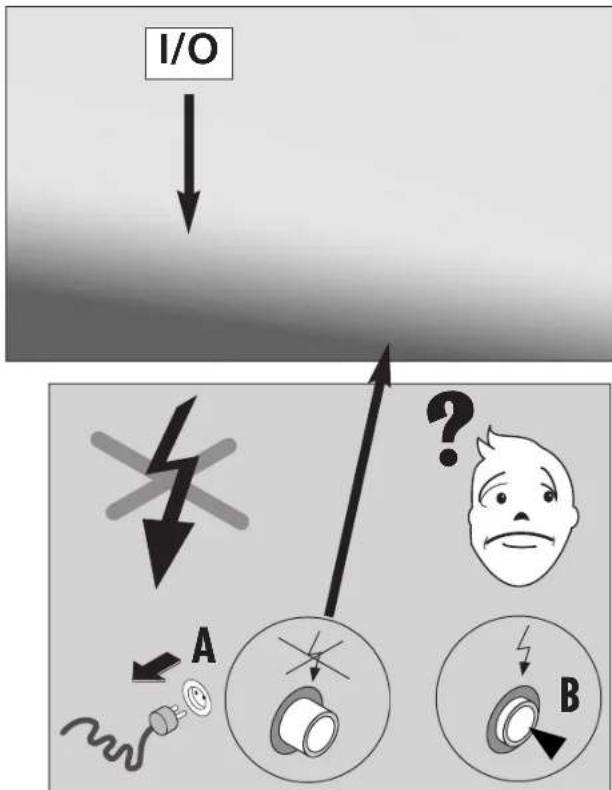

7 EIN / AUS — Rücksetzen der Sicherung

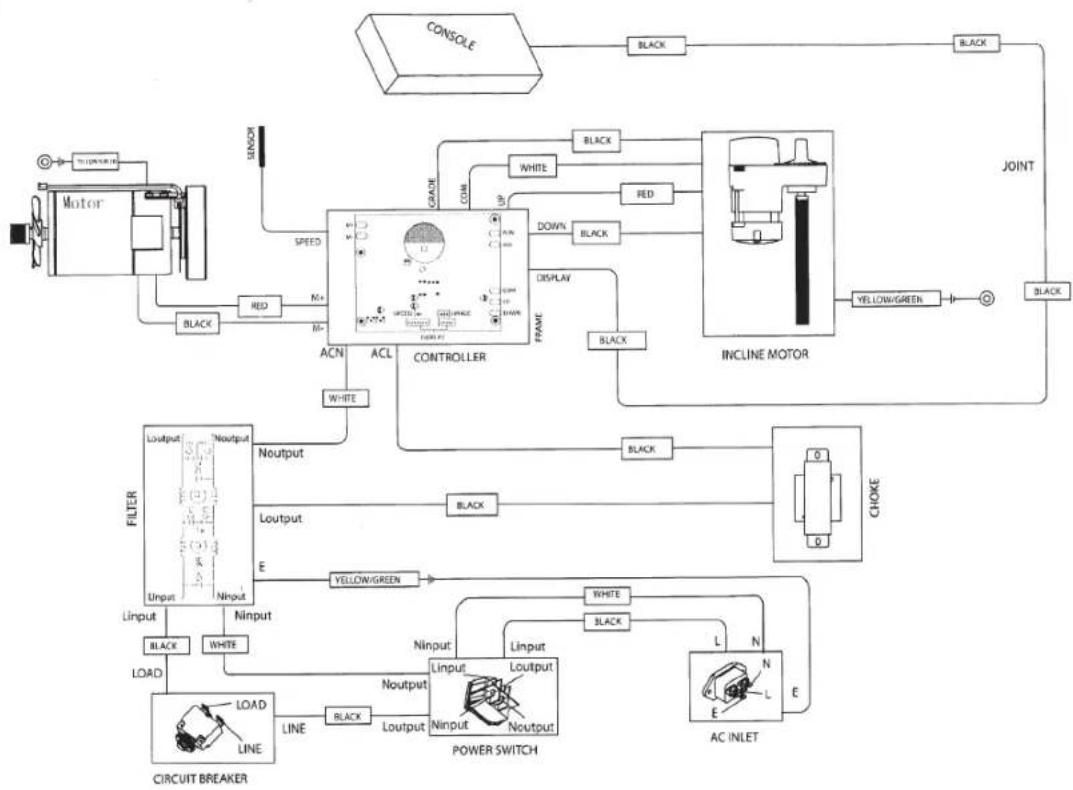

Blockschaltbild 07888-000
◎ GROUNDING HOLE
Handhabung
- GB - Handling
Stellen Sie das Laufband nur aufrecht, wenn die Steigung der Lauffläche in der niedrigsten Postition ist! Ansonsten besteht Beschädigungsgefahr!
GB Warning!
D Verriegeln: Klappen Sie die Lauffläche zum Transport hoch; Sie muss mit einem deutlich hörbaren "Klick" einrasten. Entriegeln: Betätigen Sie den Entriegelungshebel und halten Sie dabei die Lauffläche fest. Nach dem Entriegelung können Sie dann die Lauffläche nach unten klappen.
Wartung des Bandes und der Laufplatte:
A CHTUNG: Die Schmierung, bzw. Pflege des Bandes ist die wichtigste Wartungsmaßnahme! Eine nicht ausreichende Schmierung und eine damit verbundene deutliche Zunahme der Reibung führt zu einem starken Verschleiß und einer Beschädigung von Endlosband, Laufplatte, Motor und Platine! Schäden, die aufgrund mangelnder oder unterlassener Pflege, bzw. Wartung des Bandes entstehen, werden nicht durch die Garantie abgedeckt!
Bei regelmäßiger Nutzung des Laufbandes muss ca. alle 100 Betriebsstunden oder alle 2 Monate oder bei Anzeige der Service-LED im Computerdisplay (siehe auch Computeranleitung) eine Wartung des kalten Bandes mit Silikonöl Art.-Nr. 43008001 vorgenommen werden.
Vor der 1. Inbetriebnahme oder längerer Nichtbenutzung des Gerätes muss diese Wartung ebenfalls vorgenommen werden.
Führen Sie das Sprühröhrchen zwischen Band und Laufplatte ein und geben 3 kurze (ca. 1 Sekunde) Sprühstöße Silikongleitmittel zwischen Band und Laufplatte. Das Sprühröhrchen sollte dabei seitlich bewegt werden, um eine Benetzung der gesamten Band-unterseite zu gewährleisten. Das Band per Hand weiterdrehen, so dass anschließend die gesamte Fläche zwischen Endlosband und Laufplatte geschmiert ist.
Überschüssiges Gleitmittel abwischen.
GB
Ersatzteilbestellung
- GB - Spare parts order
- F - Commande de pièces de rechange
- NL - Bestelling van reserveonderdelen
- E - Pedido de recambios
-
I - Ordine di pezzi di ricambio
-
PL - Zamówiene części zamiennych
- P - Encomenda de peças sobressalentes
- DK - Bestilling af reservedele
- CZ - Objednání náhradních dílů
| 07888-000 | ||
| 11×68006712 | ||
| 21×68006802 | ||
| 31×68006755 | ||
| 41×68006803 | ||
| 51×68006804 | ||
| 61×68006665 | ||
| 71×68006666 | ||
| 81×68006667 | ||
| 91×68006711 | ||
| 101×68006805 | ||
| 111×68006806 | ||
| 122×68006658 | ||
| 132×68006657 | ||
| 142×68006660 | ||
| 152×68006659 | ||
| 161×68006669 | ||
| 171×68006661 | ||
| 181×68006662 | ||
| 191×68006653 | ||
| 201×68006670 | ||
| 211×68006680 | ||
| 221×68006671 | ||
| 231×68006676 | ||
| 07888-000 | ||
| 24 1×68006675 | ||
| 25 1×68006677 | ||
| 26 1×68006679 | ||
| 27 1×68006678 | ||
| 28 1×68006710 | ||
| 29 2×68006650 | ||
| 30 6×68006651 | ||
| 31 2×68006652 | ||
| 32 1×68006800 | ||
| 33 1×68006672 | ||
| 34 1×68006688 | ||
| 35 1×68006704 | ||
| 36 1×68006655 | ||
| 37 1×68006689 | ||
| 38 1×68006757 | ||
| 39 1×68006807 | ||
| 40 1×68006808 | ||
| 41 1×68006809 | ||
| 42 1×68006694 | ||
| 43 1×68006673 | ||
| 44 2×68006705 | ||
| 45 1×68006810 | ||
| 46 1×68006656 | ||
